Tipo estándar SXBJ-6 Máquina de molienda de borde de metal de doble cabeza

A. Esquema en SXBJ-6 Máquina de molienda de borde de placa de metal estándar :

1) El equipo configurado de cabezales dobles SXBJ-6 para el biselado de borde de la placa de metal de esta sección de producto es el modelo estándar, en el grupo de productos de la máquina de biselado de la placa de metal de la serie XBJ y SXBJ;

2) Comparativamente, hemos introducido un modelo de equipo personalizado de fresado de placa de metal sxbj-6 en las varias secciones de productos anteriores. Haga que compare la máquina de modelos estándar SXBJ-6 para la bisea de la placa de chapa de chafas de placa de chapa aquí, con la máquina de modelo SXBJ-6 especializada para la fresación de borde allí.

B. Comparación entre SXJBJ-6 Máquina de biselado de placa de metal especial y estándar :

La principal diferencia entre el modelo personalizado y estándar SXBJ-6 es la orientación de instalación de los dos conjuntos de frescos de borde en la tabla de trabajo de la máquina para el trabajo de fresado de borde:

1. Breve revisión sobre SXBJ-6 Máquina de caracol de placa de chapa especial hecha :

1) La máquina personalizada SXBJ-6 introducida antes tiene sus carros de cabeza de fresado instalados en ambos lados del cuerpo de la máquina mecánica;

2) En otras palabras, hay un conjunto de carro de cabeza de fresado ensamblado en ambos lados del marco principal mecánico de la máquina respectivamente;

3) Por esta razón, la visualización desde el lado lateral del sastre realizado con frescura de borde SXBJ-6, el cuerpo de la máquina mecánica tiene forma de sección transversal simétrica, con el canal de ajuste de tierra para guiar el movimiento horizontal de los carros de la cabeza de la molienda a ambos lados del equipo;

4) Vista lateral sobre el marco principal mecánico de SXBJ-6 ESPECIAL Maching Mach Ine: ( Fig.1 )

2. Propiedad mecánica de SXBJ-6 Equipo de fresado de placa de metal estándar :

1) Para la máquina de modelos estándar SXBJ-6 de fresado de la placa de chapa de metal, tiene dos conjuntos de carro de fresado instalados en el mismo lado de funcionamiento de la mesa de trabajo de la máquina;

2) Por lo tanto, la vista desde el lado lateral del cuerpo principal mecánico de la máquina modelo estándar, tiene una sección transversal asimétrica, lo que significa que solo un lado de la tabla de trabajo de la máquina tiene el canal guía para el movimiento horizontal de los carruajes de la cabeza de fresado;

3) Vista lateral sobre el marco principal mecánico de la máquina de molienda de borde especial de SXBJ-6 : ( Fig.2 )

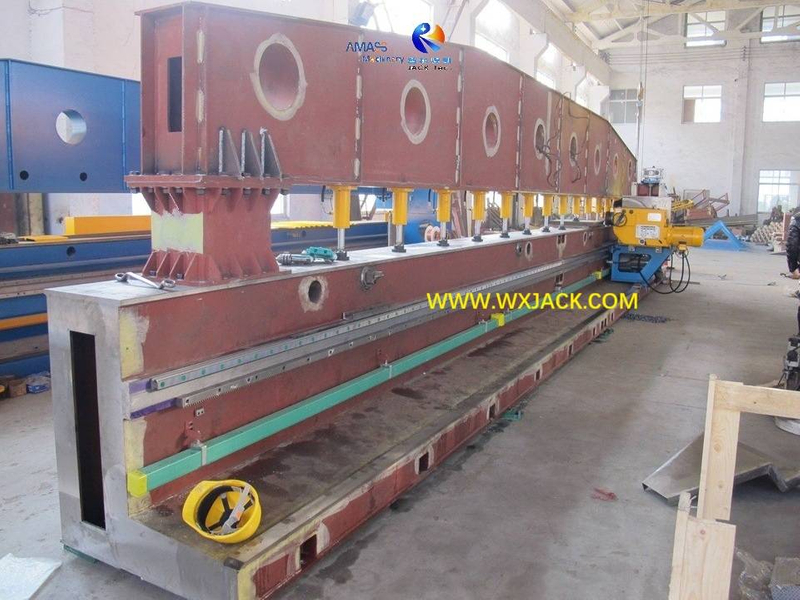

4) A primera vista mostrada en la foto de arriba, el cuerpo principal mecánico de la máquina modelo estándar SXBJ-6 tiene una longitud bastante larga, considerando su carrera nominal de 6000 mm;

5) Esto se debe a que en los modelos XBJ y SXBJ, la máquina de molienda de borde de la placa de lámina general , instalada con dos juegos de carros de cabeza de fresado, la longitud de la mesa de trabajo debe ser suficiente para acomodar el espacio para completar un golpe de 6000 mm, para hacer que el ritmo de soldadura en la máquina, así como el ancho individual de los dos conjuntos de acarederos de fresado;

6) Entonces, el marco principal mecánico de la máquina modelo estándar de fresado de borde generalmente tiene ambos lados extensión lateral de otra longitud de 6000 mm, basada en la carrera nominal de 6000 mm del SXBJ-6.

C. Operación de SXBJ-6 Máquina de molienda de borde de placa de chapa estándar :

1) Salida : Instalado con dos conjuntos de carritos de cartera de borde en el mismo lado de funcionamiento de la mesa de trabajo de la máquina, la máquina de estructura estándar del modelo SXBJ-6 para  la acompañamiento de borde de la placa de chapa de lámina  puede entregar todas las ranuras de soldadura disponibles en los bordes de la pieza de trabajo de trabajo de borde superior/ borde inferior/ borde recto/ chames laterales laterales, terminados con una barbilla de tiempo de acero de acero en la máquina de la máquina de la máquina.

2) Los 6 tipos típicos de salida de ranuras de soldadura de la máquina de la serie XBJ y SXBJ de la fresado de la placa de metal S Heet : ( Fig.3 )

3) Documentos técnicos : para la operación y mantenimiento detallados de la máquina, Wuxi Jack ha preparado un libro manual de contenido integral equipado con el equipo, que cubre temas de seguridad, estructura de la máquina, rango de suministro, operación, toma de problemas y mantenimiento, para la referencia de los clientes;

4) Entrenamiento de habilidades : además, Wuxi Jack brindará capacitación a los operadores de clientes, al finalizar la instalación y la aceptación de la máquina en el sitio del cliente.

D. Parámetros técnicos de la máquina de molienda de borde de la placa de metal estándar SXBJ-6 :
