Posicionador de soldadura para todos los usos de velocidad superior de mesa única

1. El propósito de esta sección del producto sobre posicionador de soldadura de propósito general:

Esta sección del producto proporciona un suma en el grupo de la tabla de giro de soldadura de la tabla única que tiene el uso más extenso en la industria.

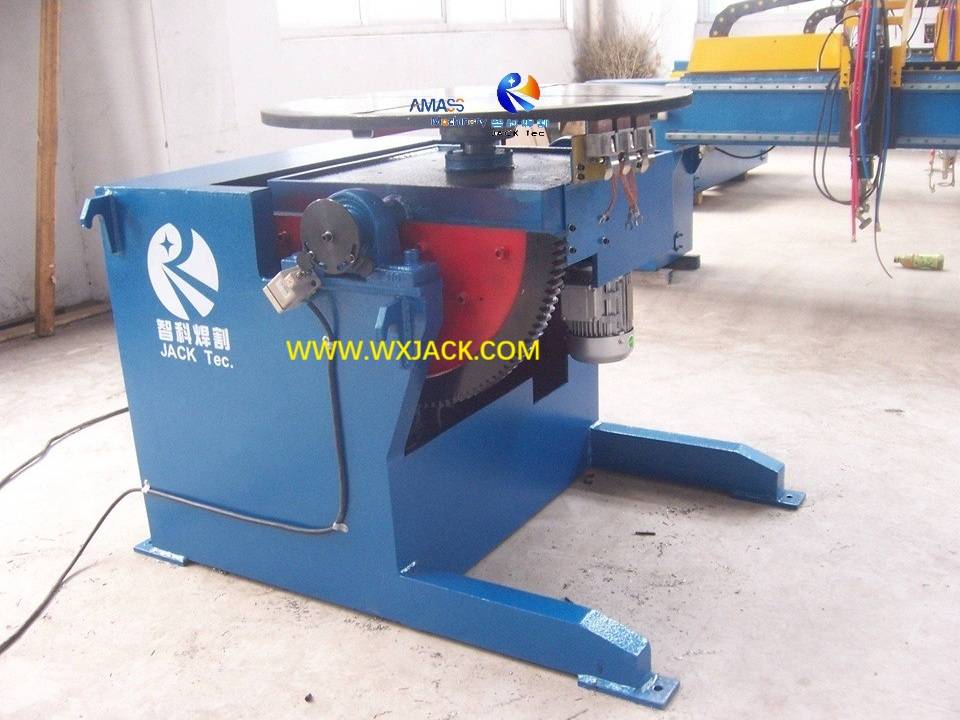

2. Marco y estructura del posicionador de soldadura de propósito general:

Las palabras clave que describen esta familia de productos de la máquina de posicionamiento de soldadura genérica se pueden atribuir como:

1)  configuración de la tabla de giro de soldadura única (o una mesa de trabajo única);

2) unidad de motor (o eléctrica) para pieza de trabajo  0 ° ~ 360 °  Infinite Revolve;

3) Dos o tres grados de libertad: Configuración estándar de la plataforma giratoria de soldadura 0 ° ~ 360 ° Revolucionar y 0 ° ~ 115 ° TILT , así como la función de elevación de tocadiscos de soldadura opcional. Para obtener detalles, verifique la sección del producto de ' Manual de la tabla única, elevación vertical ';

4) la tabla de giro de soldadura que gira la velocidad lineal es ajustable, o en velocidad variable, controlada con inversor de CA;

5) La superficie superior de la mesa de giro de soldadura se corta con varias líneas de ranura T, y se equipa con cierto tipo de chuck para fijar la pieza de trabajo.

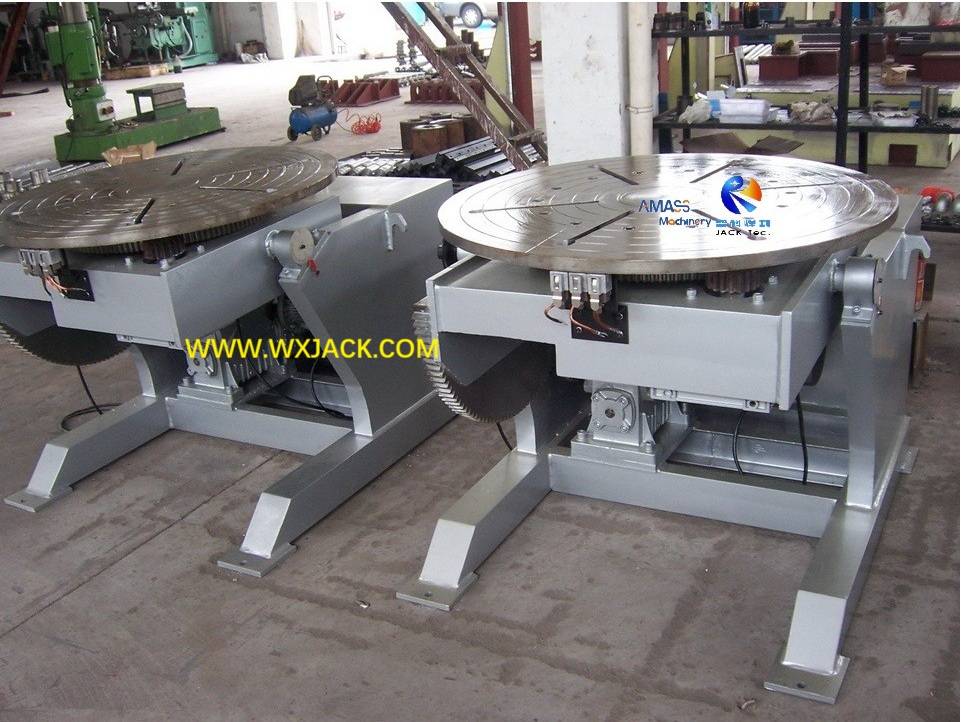

Mesa de giro de soldadura cortada con 3 piezas de ranuras T Intersect en su superficie superior: ( Fig.1 )

3. Dos parámetros críticos para la ejecución normal del posicionador de soldadura universal:

De todas las especificaciones técnicas, hay dos parámetros básicos y requeridos a los que se debe prestar atención:

1) Máx. Distancia central de gravedad:  ( Fig.2 )

Esto implica la capacidad de inclinación de 0 ° ~ 115 ° del plato giratorio y la pieza de trabajo: en el caso de exceder esta tolerancia, el equipo de soldadura no tiene un par suficiente para llevar la pieza de trabajo a la inclinación;

2) Máx. Diagrama de distancia central de excentricidad: ( Fig.3 )

Esto implica 0 ° ~ 360 ° Revolve Capability de la mesa de giro de la soldadura y la pieza de trabajo. Lo que significa que, en el caso de exceder esta tolerancia, el posicionador de soldadura no tiene suficiente par para que la pieza de trabajo gire.

4. Soporte de giro en Wuxi Jack Posicitor de soldadura de propósito general:

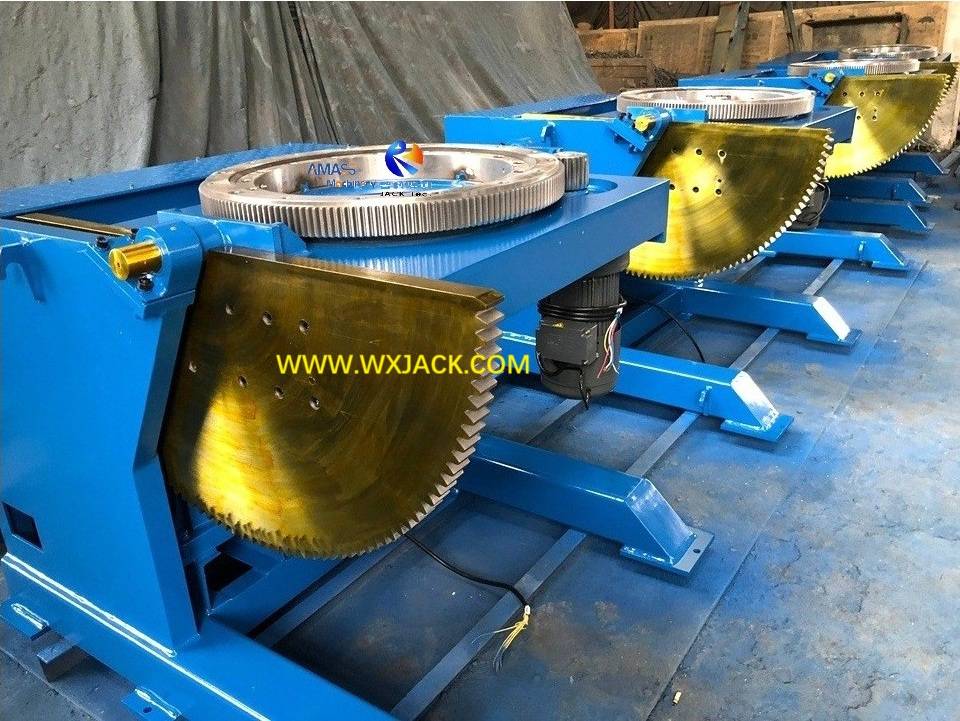

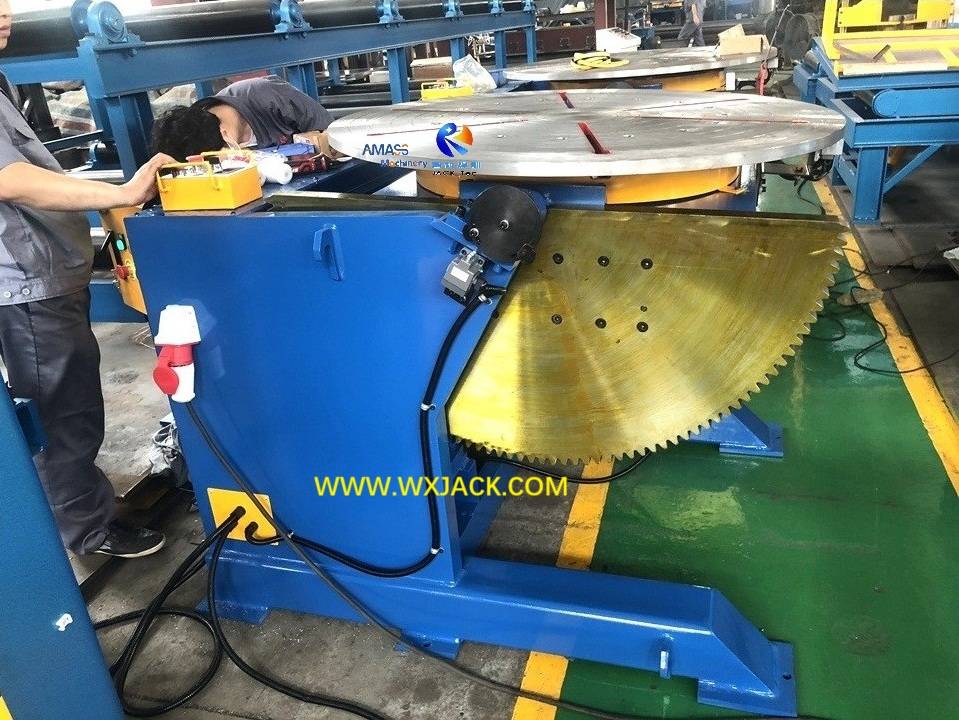

Como se muestra en las abajo 2 fotos:  ( Fig. 4,5 )

1)   El soporte de giro es la unidad de trabajo crítica en todo el rango del equipo de posicionamiento de soldadura;

2) El soporte de giro es para soportar y liderar la mesa de giro de soldadura y la pieza de trabajo en 0 ° ~ 360 ° Infinite Revolve;

3) El soporte de giro utilizado es de tipo de bola única;

4) El soporte de tambor es realizado por el fabricante profesional. Como la unidad de trabajo que determina el rendimiento de la máquina de posicionamiento de soldadura, tiene los puntos fuertes de estructura razonable, buena rigidez, peso muerto ligero y larga vida útil;

5) Este tipo de soporte de giro está sellado con anillo de sello que está hecho de goma resistente al calor. Con este anillo de sello, evita los problemas de la fuga de aceite lubricante y la infiltración de polvo extraño, protegiendo el anillo de inyección contra daños potenciales causados ​​por un riguroso entorno de trabajo del posicionador de soldadura universal.

5. Dispositivo conductor en el posicionador de soldadura de propósito general:

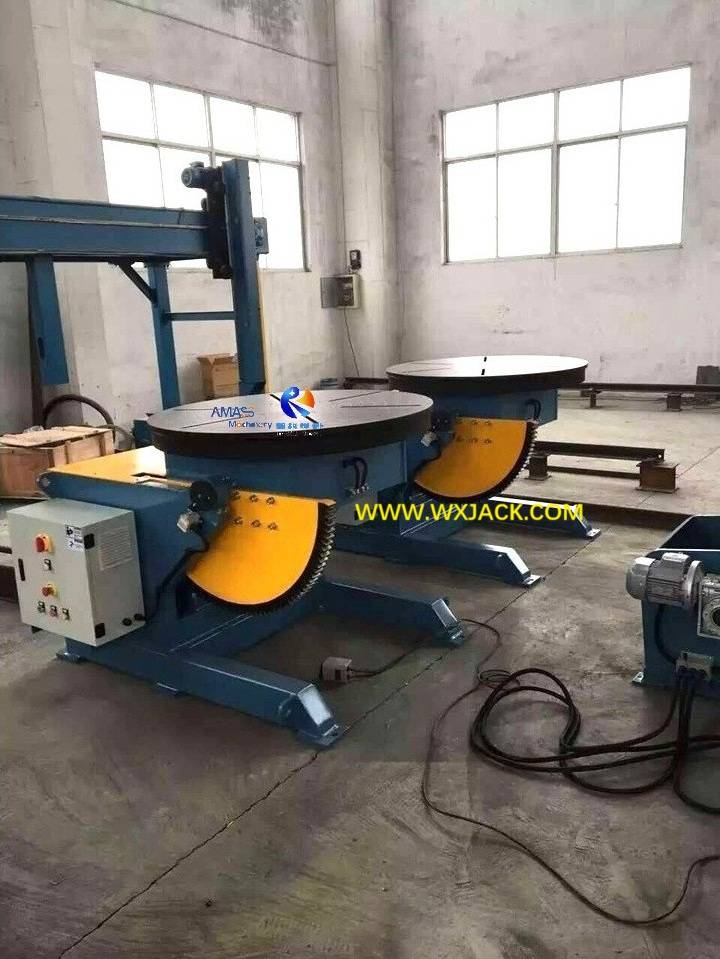

Como se muestra en la foto a continuación:  ( Fig.6 )

1) El dispositivo conductor es otra unidad configurada estándar con Chuck;

2) El dispositivo conductor es para formar un circuito conductor de alambre de tierra de soldadura, y proporcionar electricidad para un motor de accionamiento giratorio de la tabla de giro de soldadura;

3) hay aislamiento entre esta unidad conductora y la placa giratoria de soldadura;

4) La varilla conductora en el dispositivo conductor está hecha de latón, lo que hace mucho tiempo usando el término del dispositivo: la misma vida útil que la máquina de posicionamiento de soldadura en sí;

5) En consecuencia, hay un parámetro importante con esta serie de posicionador de soldadura con Chuck: conductividad. Por ejemplo, 1000A o 1500A.

6.  Herramientas complementarias para la ejecución del posicionador de soldadura de propósito general:

1) Cubierta de protección para la mesa de giro de soldadura:

Hay cubierta de protección para la unidad de transmisión y transmisión con Chuck;

2) Herramientas complementarias aplicadas para posicionador de soldadura de gran tamaño:

A veces, se utilizan herramientas auxiliares, como la escalera de escalada, en el caso del posicionador de soldadura de todo el propósito con Chuck. Para obtener detalles, verifique las secciones de productos de:

 Top de mesa de servicio pesado Modelo universal grande;

Modelo  de elevación y rotación de la mesa doble de servicio pesado

7. Parámetros técnicos del posicionador de soldadura de propósito general:
