A. Uso y piezas de trabajo aplicables de DX1535 Máquina de fresado de placas de placas para el extremo de diseño especial:
1. Propósito: Esta máquina es para tener fresado de cara final en piezas fundidas. En marzo de 2025, reemplazará la máquina actual en la instalación del cliente:
Máquina existente que se ejecuta en el taller de clientes: ( Fig.1 )

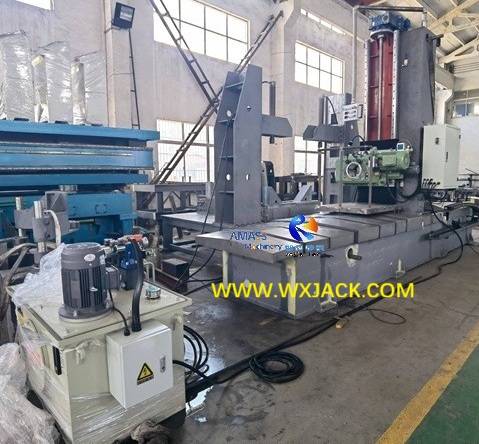

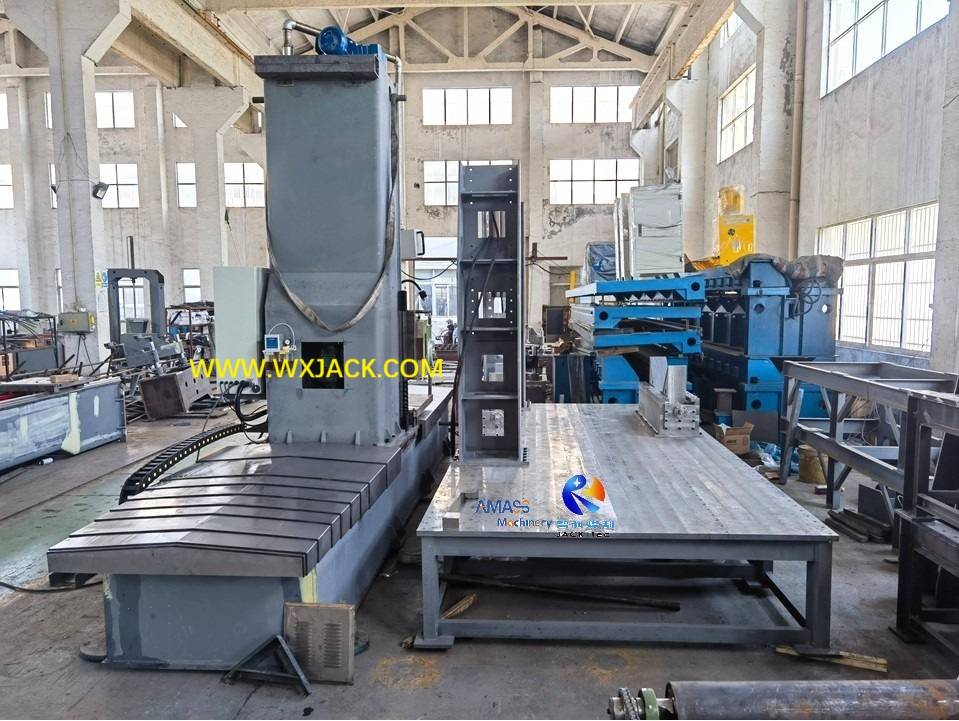

La erigida y ensamblada máquina de diseño especial DX1535 en el taller de Wuxi Jack, para pruebas de rendimiento, antes de pintar: ( Fig.2 )
2. Las especificaciones típicas de las fundiciones para la máquina de molienda de placa de cara de diseño de diseño especial DX1535:
1) Longitud: 2540 mm;
2) diámetro externo: φ1210 mm;
3) diámetro interno: φ870 mm;
4) espesor de la pared de fundición: 170 mm;
5) Peso: hasta 20 ~ 30 toneladas;
6) Estructura: con varios agujeros de ventilación a lo largo del cuerpo longitudinal de las partes de fundición;
7) Diseño de boceto en el casting de la pieza de trabajo del cliente: ( Fig.3 )
3 .
1) Especificación: en consecuencia, la máquina modelo DX1535 propuesta por Wuxi Jack, con:
a) El máximo. Área de fresado de la cara final de 1500 mm de altura por 3500 mm de ancho : correspondencia con el tamaño de la sección transversal de la pieza de trabajo de fundición;
b) la longitud de fundición puede ser de 4.000 mm de largo o más;
2) Máquina de rastro de fresado de la cara final en la máquina de vigas de la placa final:
a) Con 2 piezas de inversores de CA de marca de renombre en el sistema eléctrico, la máquina Wuxi Jack tiene la capacidad del eje x (dirección horizontal) y el eje y (dirección vertical) enrojulado simultáneamente, que ofrece fresado de trazas inclinadas , en la velocidad de corte ajustable sin escalón de 100 ~ 800 mm/min.:

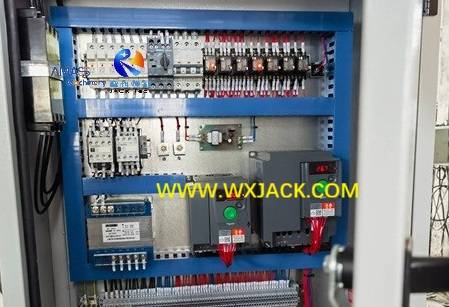

b) 2 piezas de inversor de CA , para controlar el motor del eje x (3kW) y el motor del eje Y (2.2kW) respectivamente: ( Fig.4 )

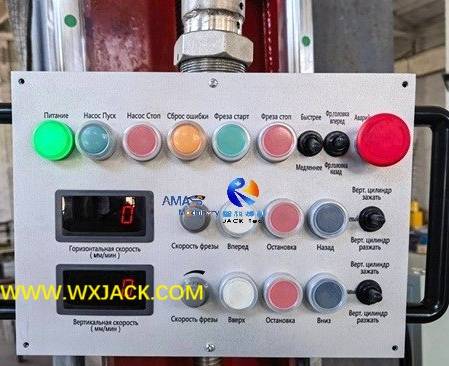

c) 2 piezas de velocidad de fresado Pantalla digital y perilla de giro de color gris en la operación de la máquina: ( Fig.5 )
4. Operación en DX1535 Máquina de la placa de la cara del extremo del haz de acero:
1) Cabeza de fresado: una pieza de 11kw de alta potencia Taiwán produjo la marca E-Long Mu-6s Model Heads actúa como una unidad de trabajo central de la máquina;
2) Mantener el costo variable de nivel más bajo de los consumibles:
a) Los consumibles son D320 Cutterhead y cuchillas de corte;
b) Estos consumibles son tipos y modelos de estándares universales internacionales. Por lo tanto, el cliente (con sede en Europa Oriental) de la máquina de molienda de cara de haz de acero DX1535 puede obtener fácilmente estos consumibles convenientemente en su mercado local;
c) Además, gracias al delicado diseño y la artesanía de alta calidad de la máquina modelo DX1535, y si lo mantienen correctamente por el técnico del cliente, la frecuencia de reemplazo de los consumibles de la máquina puede mantenerse en el nivel mínimo, reduciendo así en gran medida el costo diario de funcionamiento;
3) Vuelva de reemplazo conveniente en la lámina de fresado en la máquina de fresado de placa de la cara del extremo de fundición DX1535:
A) En la máquina actual del cliente, las cuchillas se solucionan en Cutterhead y deben cortarse cuando se usan y para reemplazar. Tal práctica es anticuada hace 20 años;
b) Comparativamente, en la máquina modelo DX1535 desarrollada en Wuxi Jack, esto es una forma fácil de 'Push and Snap ', que simplemente toman las palas en la cabeza de la fresación con clic, y sácala con una herramienta dedicada:
c) Las cuchillas soldadas a la antigua a la máquina de Cutterhead en la máquina existente del cliente: ( Fig. 6 )

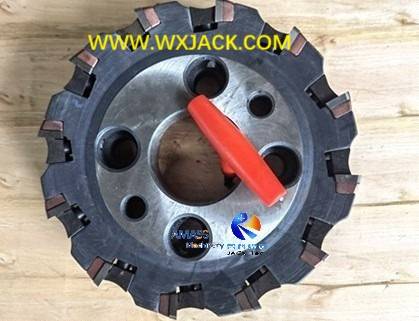

d) Nuevo tipo de cabezal de cortador en Wuxi Jack mira la máquina de vigas de la placa final: ( Fig.7 )
e) Corte de cuchillas suministradas con cabezal cortadora de la máquina de gato Wuxi: ( Fig.8 )
4) lubricación en guiders lineales y partes móviles:
a) Esto es importante para obtener el servicio adecuado en la máquina, a fin de prometer su funcionamiento de alto nivel a largo plazo;
b) En Wuxi Jack Convencional de acero del haz de acero Machín de fresado , la lubricación es semiautomática, que el operador presiona la bomba lubricante en un intervalo regular;
c) En esta máquina especial de fabricación DX1535, la lubricación es completamente automática, lo que alivia los operadores del trabajo de bajo valor agregado:

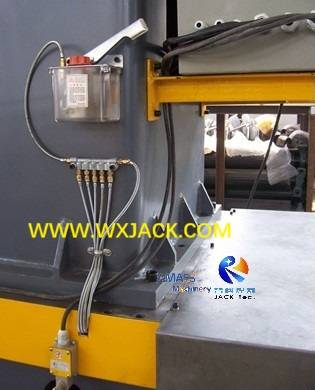

d) Unidad de lubricación semiautomática en modelos convencionales de máquina: ( Fig.9 )

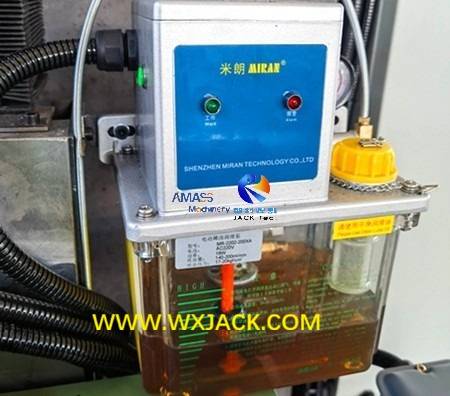

e) Unidad de lubricación completamente automática en DX1535 Máquina de fresado de placa de cara de diseño especial: ( Fig.10 )
B. Estructura general de DX1535 Máquina de fresado de caras de diseño de diseño DX1535:
Esta es una estructura de diseño finalizada de DX1535, después de 2 meses de discusión entre ingenieros de Jack y Wuxi Jack: ( Fig.11 )
1. Marco principal mecánico: igual que la máquina de caracol del extremo del haz de acero del modelo convencional , el cuerpo mecánico primario de DX1535 está compuesto de:
1) cama horizontal, colocada en la base de la máquina en el taller de clientes;
2) columna vertical, ensamblada en el lecho horizontal, en perpendicular;
Obviamente, tamaño más grande: la dimensión general del marco mecánico: el lecho horizontal y la columna vertical es 30% más grande que el modelo de contraparte de productos convencionales. Por ejemplo, el lecho horizontal tiene tamaños de: 6800 mm de longitud, altura de 600 mm, 1660 mm de profundidad. La altura total de la máquina es de 3840 mm. La plataforma del operador se fija en la parte inferior de la columna de tensión;
2 .
1) con dimensión de longitud de 4300 mm, ancho de 2200 mm, altura de 600 mm, por separado del marco principal mecánico de la máquina;
2) Holding de fundición: hay 2 piezas de soporte de forma V en esta plataforma, perfectamente acomodada en la apariencia de fundición hexagonal;
3) Press de fundición: 2 piezas de marco cuadrado con varilla de presión de unidad hidráulica, componiendo el grupo completo de unidad de fijación de fundición:
4) Unidad de grupo de sujeción de piezas de trabajo de DX1535 Modelo de fresado de placa de placa de diseño de diseño especial: ( Fig.12 )
3. Estación de bomba hidráulica de DX1535 Máquina de la placa de la cara del extremo de fundición:
1) Posición: esta es la 3 rd de la unidad de la máquina de la máquina de la función individual, siguiendo el marco y la plataforma principales, obtenida de la compañía profesional china de 1 st de la clase;
2) Cole: se coloca junto con el marco principal mecánico de la máquina, suministrando una fuente de conducción en el fundición segura durante la operación de fresado de la cara:

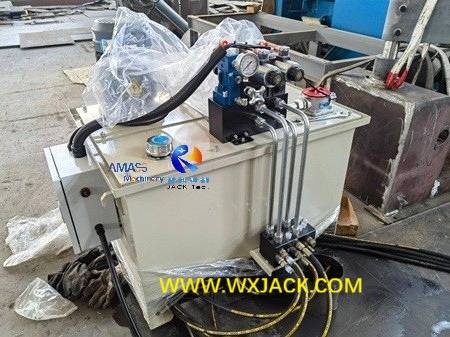

3) Estación de bomba hidráulica de color blanco, motor hidráulico, válvulas electromagnéticas de DX1535: ( Fig.13 )
4. La placa de control eléctrico se fija en el lado lateral de la columna vertical, disminuyendo el área de ocupación de la máquina;
5. Guiders lineales precisas de servicio pesado de Wuxi Jack Steel Beam con viga de la placa final: la máquina:
1) Era : siendo ensamblado en el lecho horizontal y la columna vertical, en lugar de soldarse en el cuerpo , ya que en otros proveedores practica en el mercado con la sección de acero ordinaria Guiderail, esta unidad de funciones es para guiar el movimiento de la cabeza de fresado a lo largo de la dirección horizontal y vertical, durante la operación de fresado y la ubicación rápida;
2) Importancia: este componente es de vital importancia para garantizar el efecto de fresado estable y superior de la máquina;
3) Modelo: en toda la máquina de fresado de la cara del haz de acero de la serie Wuxi Jack DX , incluido este diseño especial DX1535, los Guiderails son el modelo HIWIN Brand HGH45. Para este cliente de DX1535, las Guiderils son altas niveles a prueba de polvo:

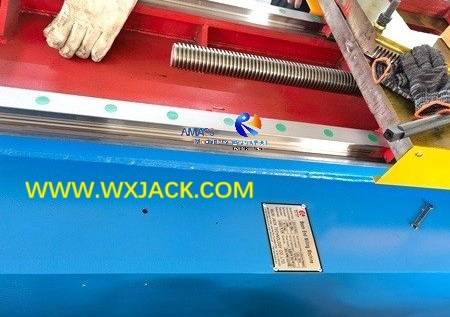

4) HiWn Guiderail, ensamblado en el marco de la máquina: ( Fig.14 )
C. Composición principal de DX1535 Diseño especial Casting Fining Fin Plate Vigas Máquina:
1. Head de molienda: 11kw, Taiwán produjo la marca E-Long, del modelo MU-6S. Ventaja:
1) La mayor potencia de la cabeza de fresado puede tener un corte más amplio con cada golpe de fresado. Como efecto, la cara de fresado terminada es más suave y plana;
2) ofrecer una mayor eficiencia en la operación de fresado;

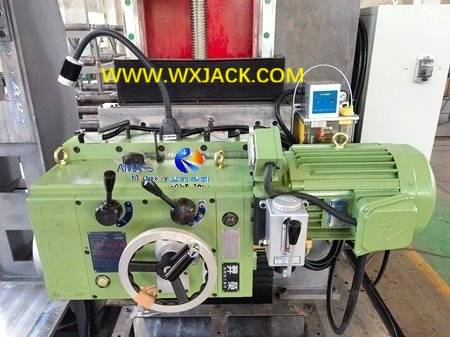

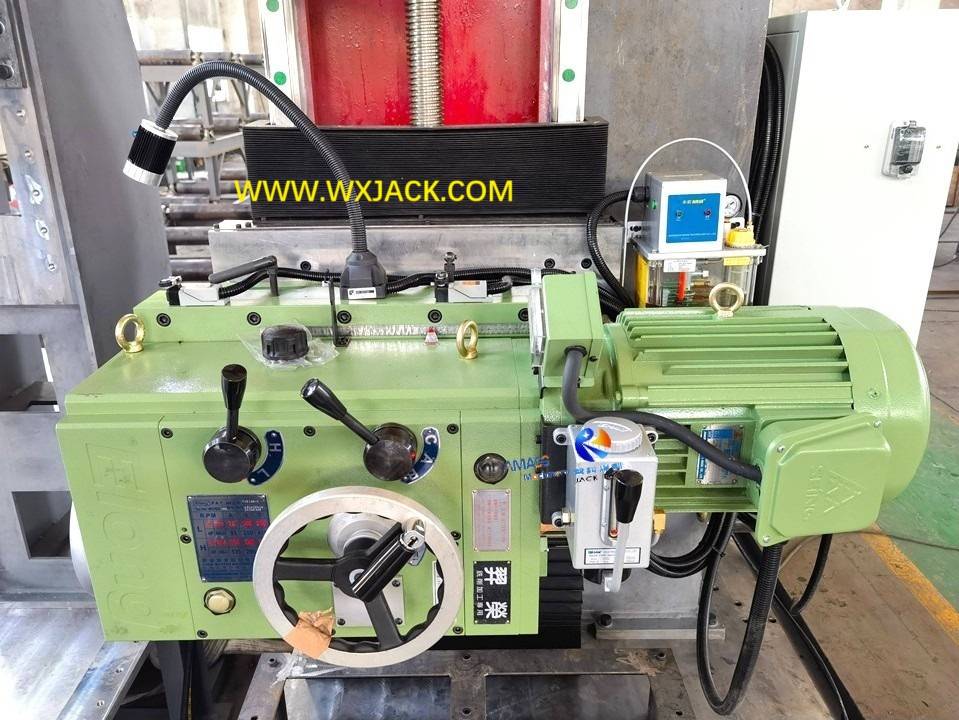

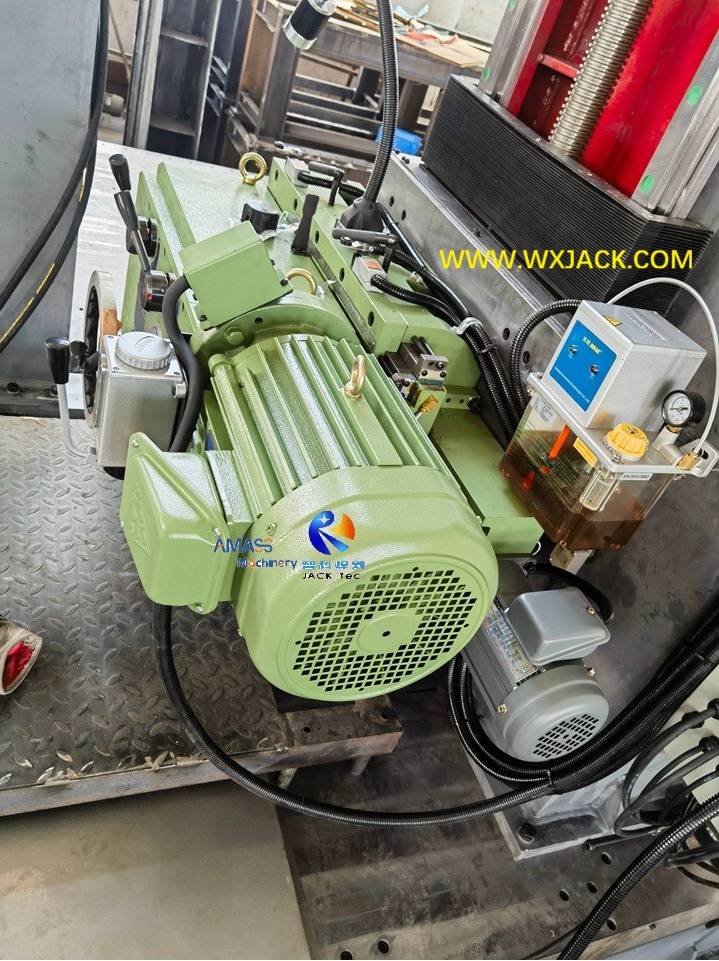

3) La cabeza de fresado MU-6S de calidad superior equipada con DX1535: ( Fig.15 )
2. Diapositivas horizontales mecánicas: incluyendo tabla de trabajo, cuerpo mecánico, transmisión de alimentación y sistema de transmisión, cubierta de protección de guideril horizontal;
3. Columna vertical mecánica: incluyendo el carro de movimiento del motor de la cabeza de fresado, cuerpo de columna, elevación de accionamiento y mecanismo de transmisión, cubierta vertical de protección guideril;
4. Sistema hidráulico: incluyendo estación de bomba hidráulica, motor hidráulico de potencia de 5.5kW, mangueras de aceite, válvulas electromagnéticas;
5. Herramienta para ajustar la cuchilla Cutterhead: φ320 mm de lecho de cuchilla de cara estándar (Cutterhead), herramienta de ajuste, etc.;
6. Sistema de control eléctrico y panel de operación: con 2 piezas de inversor de CA internacionalmente famoso; Relé de control y contactores --- Todo con diseño a prueba de polvo.
D. Especialidad técnica de DX1535 Máquina de la placa de la cara del extremo del haz de acero:
Sobre la base de la máquina de fresado de la cara del haz de acero de la serie DX convencional, el equipo de ingeniería de Wuxi Jack desarrolla esta máquina DX1535 hecha especial principalmente en los aspectos de:
1. Dimensión general ampliada, de 130%+ tamaño original del marco mecánico del modelo contraparte, lo que le da al equipo una base operativa más sólida y fuerte;
2. Superior potencia de la cabeza de fresado con configuración más avanzada, desde el modelo HD750 7.5kW hecho en el continente chino, hasta MU-6s Modelo 11KW hecho en Taiwán chino;
3. Agregue una base sólida de plataforma de colocación (hecha de acero de acero de acero de acero) y 2 piezas de soportes V, específicamente para colocar la pieza de trabajo de fundición;
4. Grupo especial de sujeción de fundición de marco cuadrado de diseño, compuesto por 2 piezas de soportes de accionamiento hidráulico, fijados en la plataforma;
5. Nivel de prueba de polvo de grado superior de todas las unidades de función, elevadas desde el nivel medio (adecuado para el uso mayoritario de la máquina de fresado de placa de la cara del extremo del haz de acero de la caja H), hasta el nivel superior para este cliente de fundición de fundición;
6. Más disposición fácil de usar: elevar el nivel de automatización de la máquina, haciéndolo lo más seguro y automático posible; Cree un entorno operativo más amigable, como la lámpara de iluminación justo encima de la cabeza de fresado.
E. Parámetros técnicos de DX1535 Máquina de fresado de cara de haz de acero de diseño especial:
№ | Parámetro | DX1535 | Nota |
1 | Max. Sección transversal de la pieza de trabajo H × W | 1500 × 3500 mm | La carrera vertical es de 1500 mm; El trazo horizontal es de 3500 mm |
2 | Velocidad de fresado de la cara del extremo horizontal | 100 ~ 800 mm/min. | Mitsubishi o Schneider Inversor AC ajusta la velocidad |
3 | Diapositivas horizontales Velocidad de ralentí | 1200 mm/min. |
|
4 | Velocidad vertical de cabeza de fresado | 100 ~ 800 mm/min. | Mitsubishi o Schneider Inversor AC ajusta la velocidad |
5 | Potencia del motor de alimentación horizontal | 2.2 kW | Nivel de protección IP54 |
6 | Potencia del motor vertical | 3.0 kW | Nivel de protección IP54 |
7 | Potencia del motor de cabeza de fresado | 11 kW | Tipo de Mu6 de Taiwán Chino |
8 | RPM de huso de cabeza cara | 75 ~ 505 rpm. | 6 secciones, ajustar por rueda manual |
9 | Rango de ángulo de la cabeza de fresado de la cara | No | No se puede ajustar el ángulo de la inclinación |
10 | Diámetro del cortador de la cuchilla de fresza de la cara | φ 160 ~ 315 mm |
|
11 | Spinking del huso de cabeza de fresado | L = 250 mm |
|
12 | Mesa de trabajo de abrazadera hidráulica | Un set 2 pcs |
|
13 | Potencia de la estación hidráulica | 3.0 kW | Estación de sellado independiente, a prueba de polvo, con filtro de aire |
14 | Estación hidráulica máx. Presión | 12 MPA | Presión nominal: 8 MPa |
15 | Mesa de trabajo de soporte de trabajadores | Un set | Tracción hidráulica |
16 | Entrada de cable de movimiento horizontal | Cadena de arrastre |
|
17 | Reparación de la cabeza de molienda Guidera en Cama horizontal y columna vertical | Modelo de prueba de polvo de doble etapas Taiwán hizo guía lineal precisa de alta resistencia; La guiderail en la cama horizontal está protegida con una cubierta en cascada de acero inoxidable; La columna Guidera en la columna vertical está protegida con cubierta de órgano de tela a prueba de fuego |
18 | Herramienta de fresado con entrega de máquina | GMA250 | El diámetro es φ250 mm |
19 | Con sistema de lubricación automática | 2 conjuntos |
|
20 | Especificación de energía eléctrica | 380V, 50Hz, 3 fase |
|
21 | Gabinete de control eléctrico y botones |
| Probas de polvo de sellado independiente; Relé/ contactores de AC a prueba de polvo Botton con cubierta a prueba de polvo |
