CNC-CGT1500/1800 y CNC-CGU4000 o máquina de corte de plasma CNC especial submarina

A. Dos tipos típicos de máquina de corte de plasma CNC especial:

En la aplicación práctica de la máquina de corte de plasma de placa CNC , además de los tipos convencionales de tipos de pórtico de movimiento de accionamiento convencional:

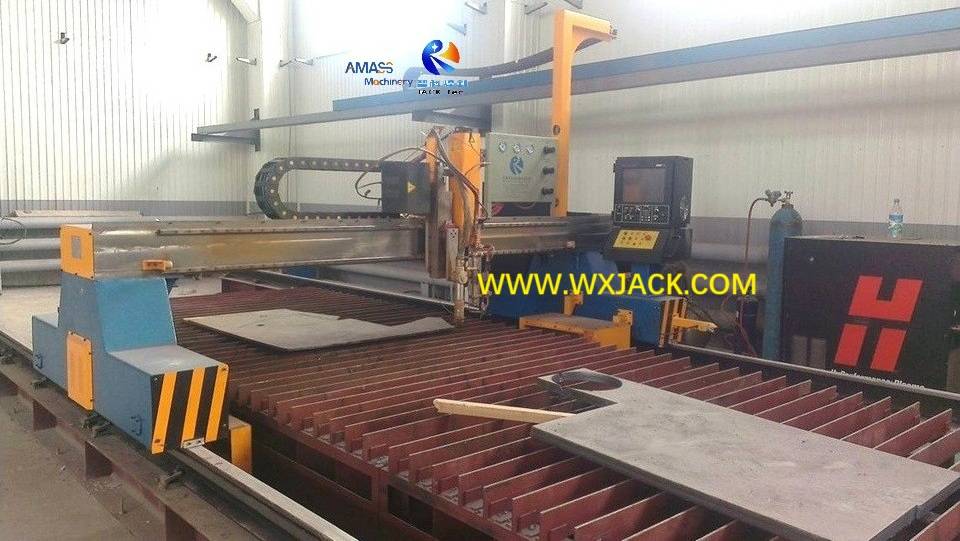

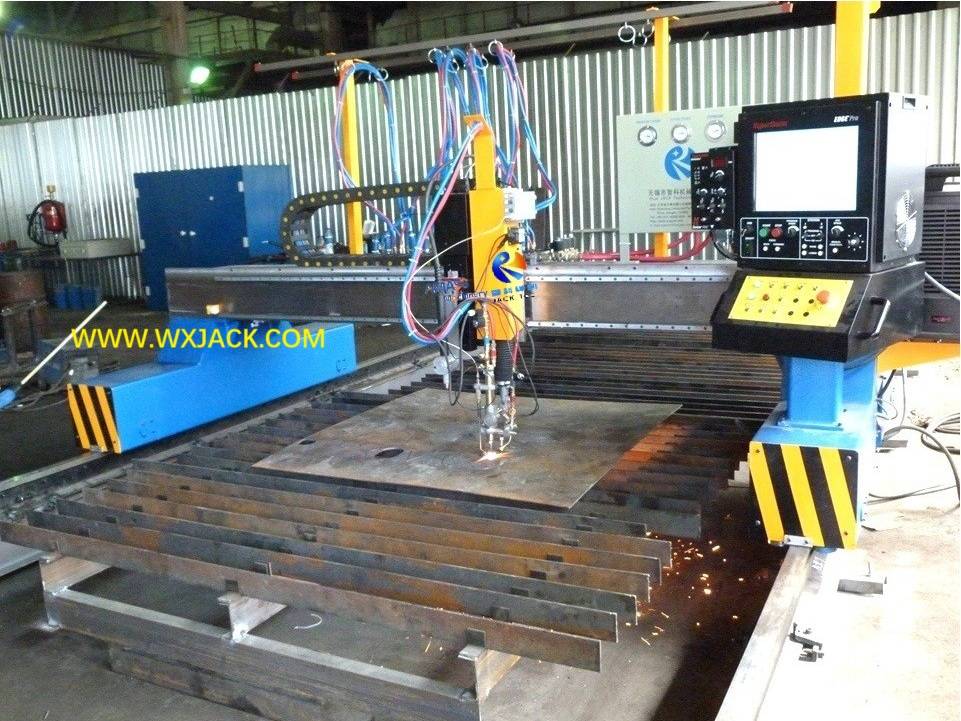

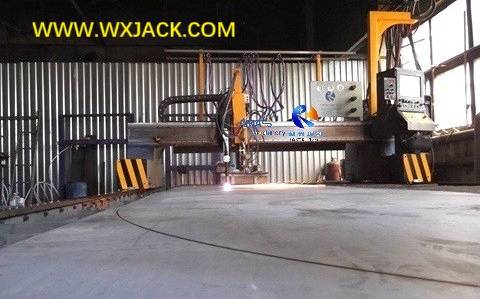

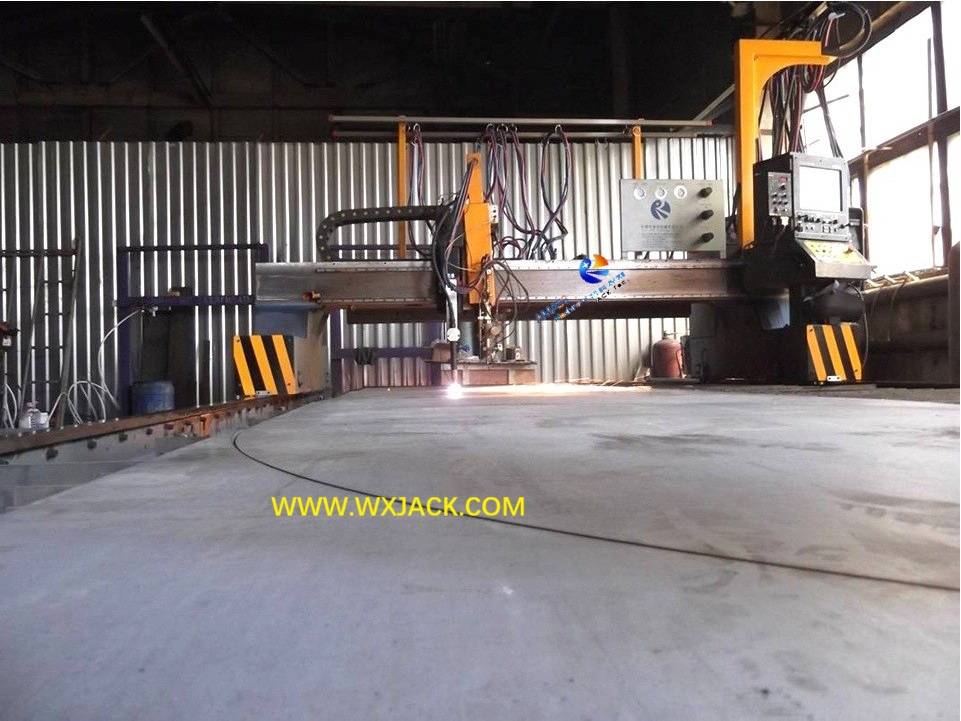

Wuxi Jack CNC-CG4000 Máquina de modelo en corte de plasma: ( Fig.1 )

Existen varios tipos de diseño especial, para satisfacer la demanda específica del cliente. Por ejemplo:

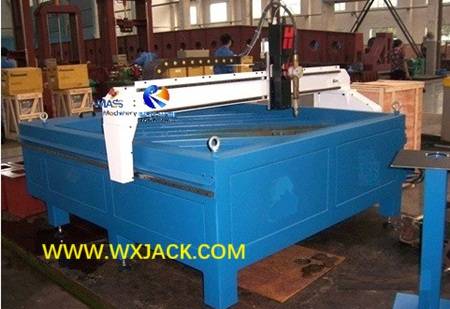

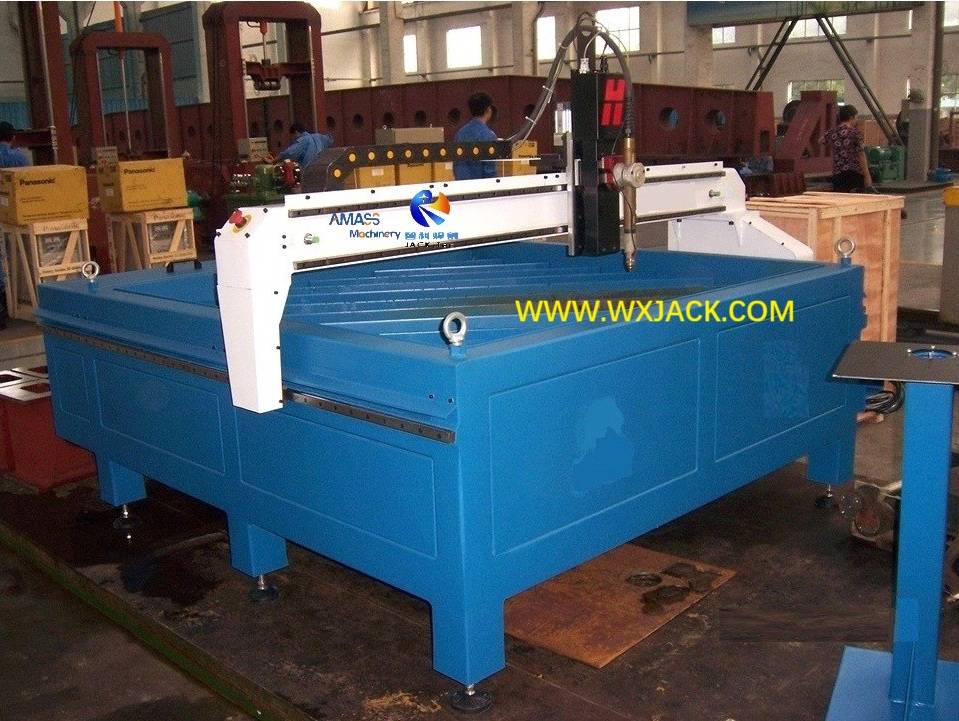

1.  Tipo de tabla Máquina de corte de plasma CNC , para presentar un alto corte de plasma preciso, con estructura integral compacta: ( Fig.2 )

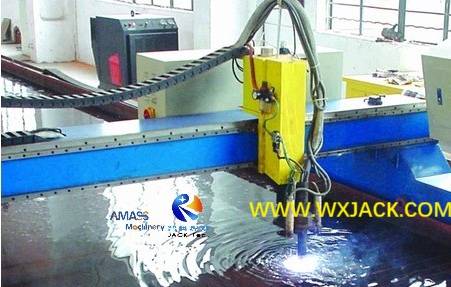

2.  Máquina de corte de plasma CNC submarino , para disminuir el daño ambiental causado por el corte de plasma tanto como sea posible, aliviando el riesgo potencial del operador en el daño a la salud: ( Fig.3 )

Aquí tenemos una introducción en los 2 productos especializados anteriores, que tienen su posición única en el ámbito del corte de plasma de la placa de metal.

B. CNC-CGT1500 / 1800 Tipo de tabla de alta precisión Máquina de corte de plasma CNC:

1. Aplicación del marco de tabla Máquina de corte de plasma de placa CNC:

1)  Tarea: dicha máquina es para llevar a cabo una forma precisa de la placa cortando piezas pequeñas de placas de metal de espesor delgado:

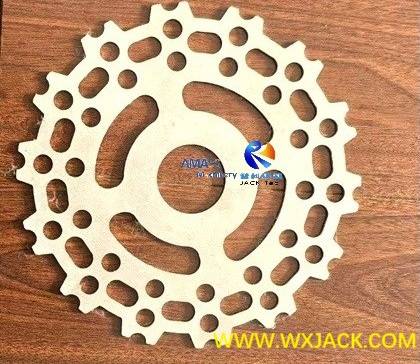

2)  Placa Al de 1 mm de espesor , corte en pieza de trabajo terminada de forma complicada : ( Fig.4 )

3) escenarios de aplicación: dicha máquina de corte de plasma CNC compacta y de alta precisión no es adecuada para ser utilizada a gran escala y un sitio de trabajo relativamente extenso, como el proyecto de estructura/ infraestructura de acero; En cambio, la máquina se aplica 'nacida' en escenarios de aplicación delicados, especialmente para cortar un tamaño pequeño y una lámina de metal no ferrosa delgada de tamaño pequeño y delgado (más o menos 10 mm): acero inoxidable / al, , etc.;

4)  Industria aplicada: como equipo para el delicado corte de forma de plasma, la máquina de corte de plasma CNC tipo tabla generalmente se usa en escenarios de procesamiento de concha para productos electromecánicos; Industria ligera; Conducto de ventilación; Logotipo publicitario; Decoración artesanal; Jardín de hierro; Producción de automóviles; Construcción naval; Accesorios eléctricos; Gabinete eléctrico de chasis ... en total, todo el corte de forma precisa de la placa precisa de varios materiales de materiales ferrosos y no ferrosos;

2. Ventaja:

Desde la perspectiva del cliente, la máquina de tipo de tabla tiene ventajas de:

1)  rentabilidad en términos de corte de placa de ' de gama alta ':

Corte de precisión/ corte de rugosidad de kerf/ velocidad de corte superpuesta con rendimiento de corte láser , y con costo de máquina razonable comparativo y costo de ejecución, tamaño compacto y manejo fácil;

2) confiabilidad de nivel superior;

3) capacidad de interferencia satisfactoria;

4)  operación y manejo fácil;

5) fácil de calificar, una fuerte practicabilidad y durante mucho tiempo usando la vida;

Por lo tanto, esta máquina de marco de mesa es cálida por los clientes.

C. Vista técnica sobre CNC-CGT1500 / 1800 Tipo de tabla Máquina de corte de plasma CNC de alta precisión:

1. Tecnología de corte de plasma adoptada:

1) La máquina es pura y transparente en el corte de plasma, , lo que significa solo un sistema de corte de plasma equipado, sin sistema de corte de llama;

2) Corte de plasma fino: la máquina de tipo de mesa generalmente se centra en el corte de forma de plasma preciso. Para este propósito, el porcentaje de aplicación está equipado con suministro de energía de plasma fino , , como la marca estadounidense HyperTherm HPR130/ HD4070, o Alemania Kjellberg Fine Focus 900;

2. Estructura general del tipo de tabla Máquina de corte de plasma CNC:

1) El cuerpo principal mecánico es de entidad de estructura de tabla compacta e integral, integrando rieles de corte longitudinales y haz horizontal, prometiendo alta rigidez/ buena precisión e instalación fácil. Todo el conjunto de máquina es firme y duradero;

2)  La dimensión general del cuerpo principal de la máquina es mucho más pequeña;

3) Marco integral: en la máquina de estructura de tabla, la tabla de corte y el haz horizontal de corte están integrados, en lugar de un tipo separado en el caso de la estructura de mudanza de pórtico convencional;

4)  El controlador CNC y el panel de operación se convierten en una estación de operación de tipo de pie, que se puede mover libremente:

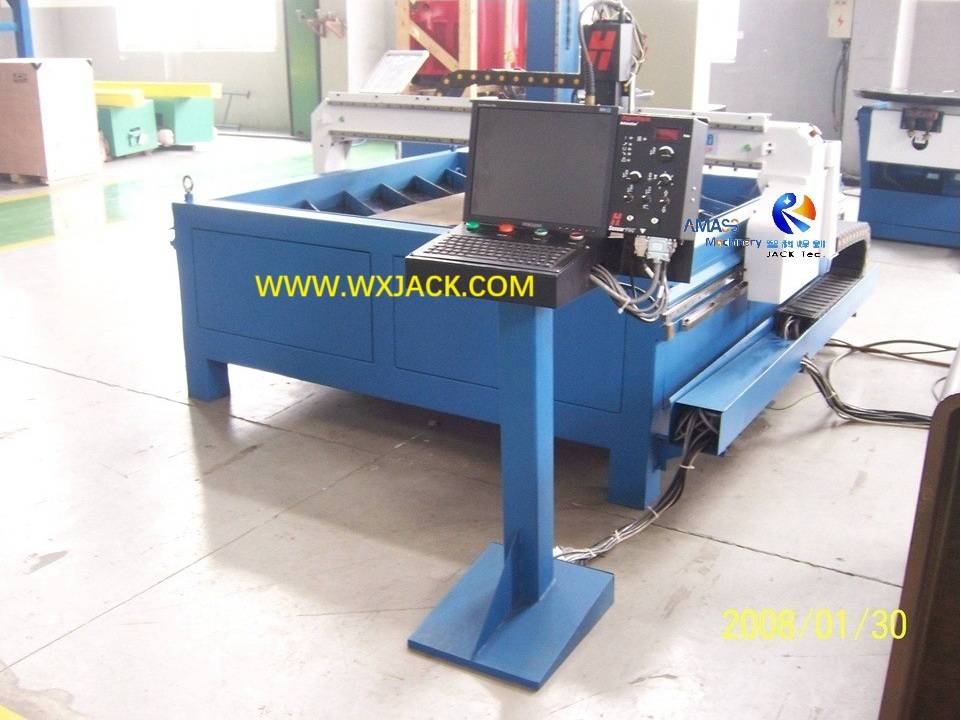

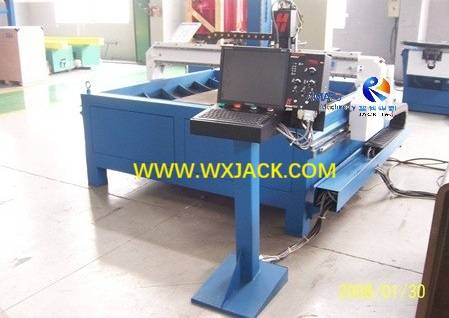

5)  Modelo Wuxi Jack CNC-CGT1500 en demostración: ( Fig.5 )

3. Especificaciones estándar del tipo de tabla CNC Plasma Cutting Machine:

Para el tamaño de la tabla, hay dos grados de ancho ( 1,500 mm y 1,800 mm ) apareados con dos grados de longitud ( 3.000 mm y 5,000 mm ), por lo tanto, totalmente cuatro grados de tamaño de la máquina de:

1) 1,500 mm de ancho x 3.000 mm de longitud;

2) 1,500 mm de ancho x 5,000 mm de longitud;

3) 1,800 mm de ancho x de 3.000 mm de longitud;

4) 1,800 mm de ancho x 5,000 mm de longitud;

De estructura de mesa de corte;

4.  Configuración de la estructura de la tabla Máquina de corte de plasma de placa CNC:

1) Cantidad de sistema de corte de plasma en una máquina:

A diferencia de la máquina de estructura de pórtico, que más de una pieza de antorcha de corte de plasma no es infrecuente, en la máquina de tipo de mesa, debido a su pequeño tamaño, generalmente la máquina está equipada con un conjunto de sistema de corte de plasma solamente;

2) Especificación del sistema de corte de plasma:

Además, a diferencia de la máquina de estructura de pórtico, que se puede equipar con cualquier modelo de fuente de alimentación de plasma, desde cortar material delgado de salida de corriente pequeña, hasta cortar el material grueso de salida de corriente grande, en la máquina de corte de plasma CNC tipo tabla, la máquina generalmente es aplicable para estar equipada solo con especificaciones medianas pequeñas;

3) Fuente de alimentación de plasma: aprovechando su estructura súper estable de la estructura mecánica, la máquina de estructura de la tabla es muy adecuada para trabajar con un sistema de corte de plasma fino;

4) Tamaño de corte efectivo: el tamaño de la máquina de la estructura de la tabla está cerca del tamaño de corte válido en la placa de metal, solo en una dimensión ligeramente mayor. Por ejemplo, aquí en el modelo CNC-CGT1500 , el modelo se refiere al ancho de corte válido de 1,500 mm, y el ancho de la mesa de trabajo correspondiente es de solo 1,600 mm;

5.  Tamaño compacto y configuración rápida del tipo de tabla Máquina de corte de plasma CNC:

1)  Salvando el área de tierra: a diferencia de la máquina de tipo de pórtico convencional, la máquina de estructura de la mesa tiene un tamaño compacto, que ocupa mucho menos ocupación de la tierra. Por ejemplo, , la máquina de longitud de 1,5 m de ancho x 3m solo toma 1,6 m de ancho x 3.2 m de espacio de piso de longitud;

2) Instalación conveniente:   la instalación de la máquina de tipo de tabla es solo para asegurar los pies del marco de la máquina en el piso del taller, no es necesario trabajos de: hacer haz de soporte de ferrocarril/ alineación de rieles de corte/ plataforma de corte, bajo la condición de la máquina de tipo pórtico;

3)  Manejo fácil:     además, su proceso de entrega también es más fácil, beneficiándose de un tamaño más pequeño y una estructura integral. Por estas razones, la ubicación y la reubicación de la máquina de tipo de tabla son flexibles y se pueden gestionar fácilmente.

D. Parámetros técnicos de la estructura de la tabla Máquina de corte de plasma de placa CNC:

E. Máquina de corte de plasma CNC-CGU4000 CNC submarino:

1. Antecedentes:

1) La operación de la máquina de corte de plasma de placa CNC de tipo seco convencional genera ciertas cantidades de luz y luz de arco, que es perjudicial para la salud de las personas, especialmente la vista y la respiración, así como la protección del medio ambiente;

2)  El corte de placas de plasma submarino se desarrolla en este fondo: la máquina realiza el corte de plasma con la eliminación de los humos y las luces de arco, en la forma de hacerla absorbida en agua;

2.  Estructura y operación de la máquina de corte de plasma CNC submarino:

1) La especialidad más conspicua con corte de plasma submarino es que tiene una plataforma de corte infundida con agua, con nivel de agua cambiante;

2) Al comienzo del corte submarino, la bolsa de gas se infla con aire, porque su válvula de admisión se enciende, haciendo que el nivel de agua aumente rápidamente;

3) Para cuando la placa de acero se inunda con agua, la válvula de admisión se apaga y el nivel de agua se mantiene en este nivel, durante el siguiente paso del corte de plasma de la placa. Todos los vapores y las luces de arco generadas a partir del corte de plasma de la placa se absorben en agua;

4)  Cuando se completa el corte de plasma submarino, su bolsa de gas descarga aire con la encendido de su válvula de admisión, haciendo que el nivel de agua descienda rápidamente;

3.  Impacto en la capacidad de corte en la máquina de corte de plasma CNC submarino:

1)  El lado positivo del corte de placas de plasma submarino es, como se mencionó anteriormente, es fácil de usar y amigable con el medio ambiente;

2) El lado negativo es, debido al efecto del agua, la velocidad de corte/ espesor de corte/ rugosidad del producto terminado degrada en cierto grado (alrededor del 15% menos);

3)  Mientras tanto, para cortar la placa de metal del mismo grosor, el corte de plasma submarino consume electricidad 15% mayor que el corte de plasma de placa de tipo seco convencional;

4) Entonces, el beneficio solitario traído con el corte submarino E es su eliminación de polvo y la absorción de luz de arco. Entonces, qué tipo de máquina, ya sea de tipo seco convencional o bajo el agua para elegir, es un compromiso para que el cliente tome decisión;

4. Característica mecánica de la máquina de corte de plasma CNC submarino:

1) El marco de la máquina tiene una caja ancha mejorada cuerpo de centro de gravedad inferior, que se transmite por estrés después de soldar en forma, lo que hace una fuerte rigidez y un buen equilibrio dinámico;

2)  Los rieles de móvil de pórtico son de alta resistencia de 43 kg de resistencia U71 , con su superficie superior y superficie lateral mecanizada con molienda;

3) Esta máquina está equipada con IHS (unidad de posicionamiento inicial), antorcha de voltaje de arco regular y unidad anti-colisión de 360 °:

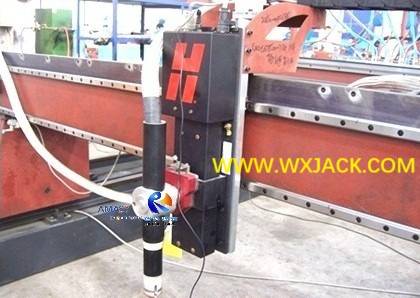

IHS ( Unidad de posicionamiento inicial ) de la antorcha de corte de plasma: ( Fig.6 )

F. Parámetros técnicos de la máquina de corte de plasma CNC CNC-CGU4000 submarino:
