1. Gran capacidad de la máquina fresadora de bordes de placa de acero con cabezal doble Wuxi JACK:

2. Aplicación de la fresadora de bordes de doble cabezal Wuxi JACK:

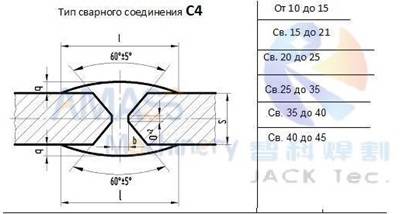

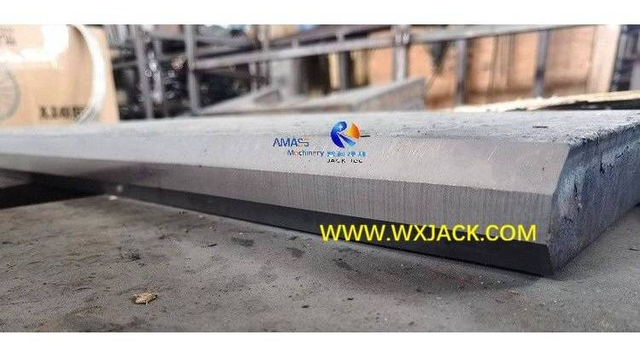

b) Ranura tipo X de 60° : ( Fig.2 )

3. Ranuras cortadas de la fresadora de borde biselado de placa de acero de doble cabezal Wuxi JACK:

5. Ventajas de la fresadora de bordes de doble cabezal Wuxi JACK:

3. Parámetros técnicos de la fresadora de borde biselado de placa de acero de doble cabezal Wuxi JACK SXBJ125:

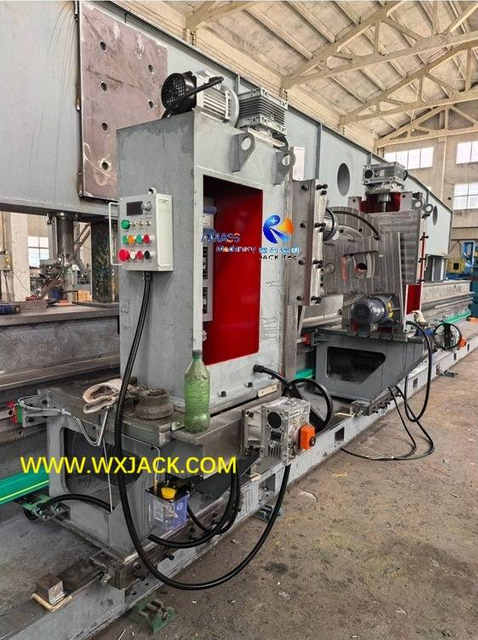

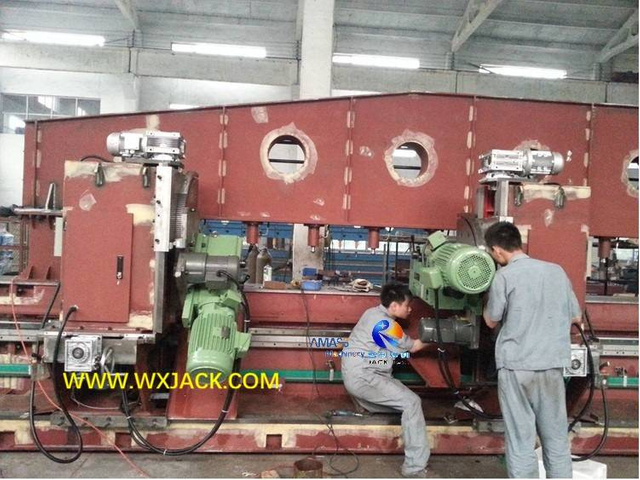

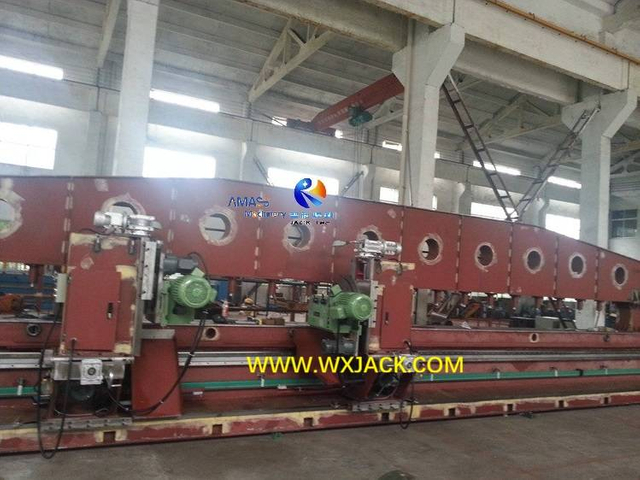

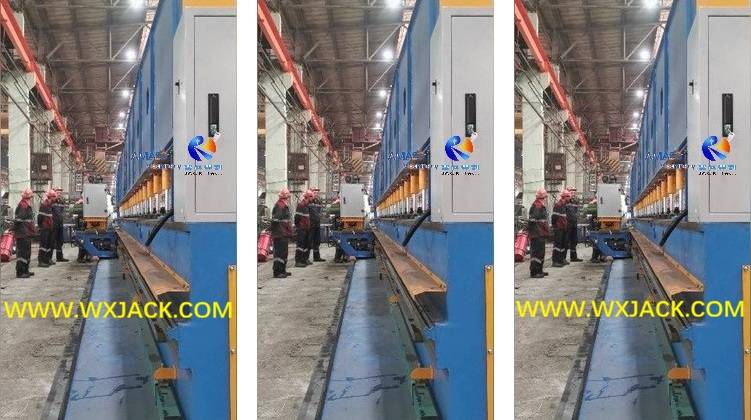

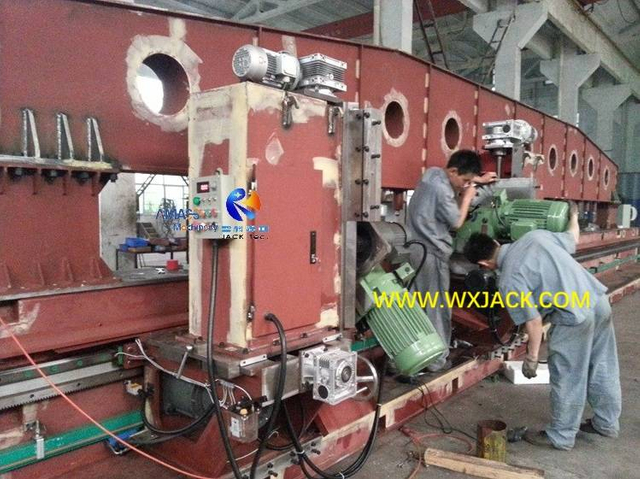

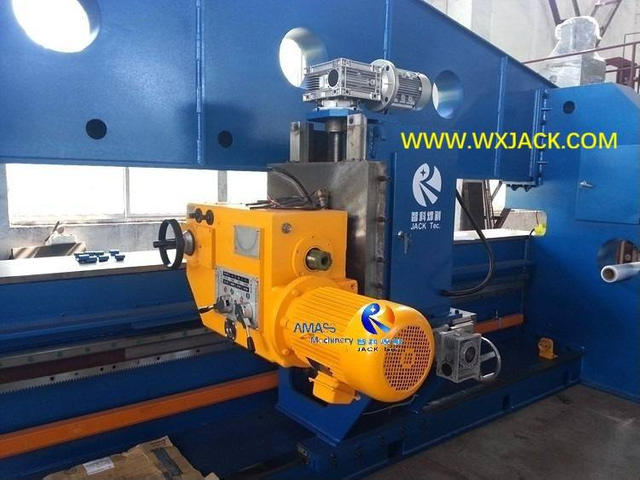

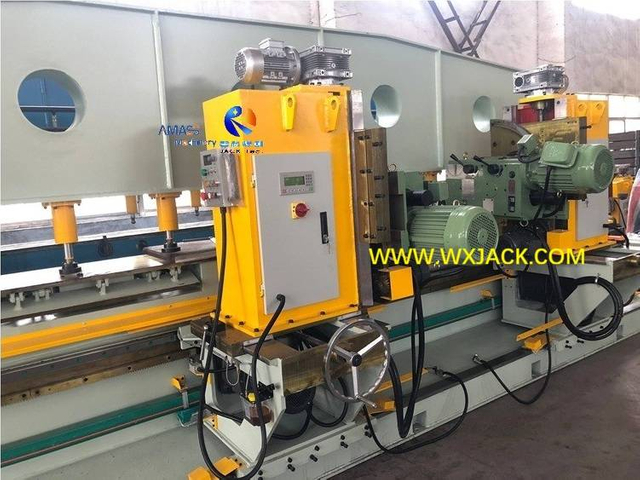

Las fotos de desplazamiento a la izquierda: Unidades de función de la fresadora de bordes de cabezal simple y doble Wuxi JACK

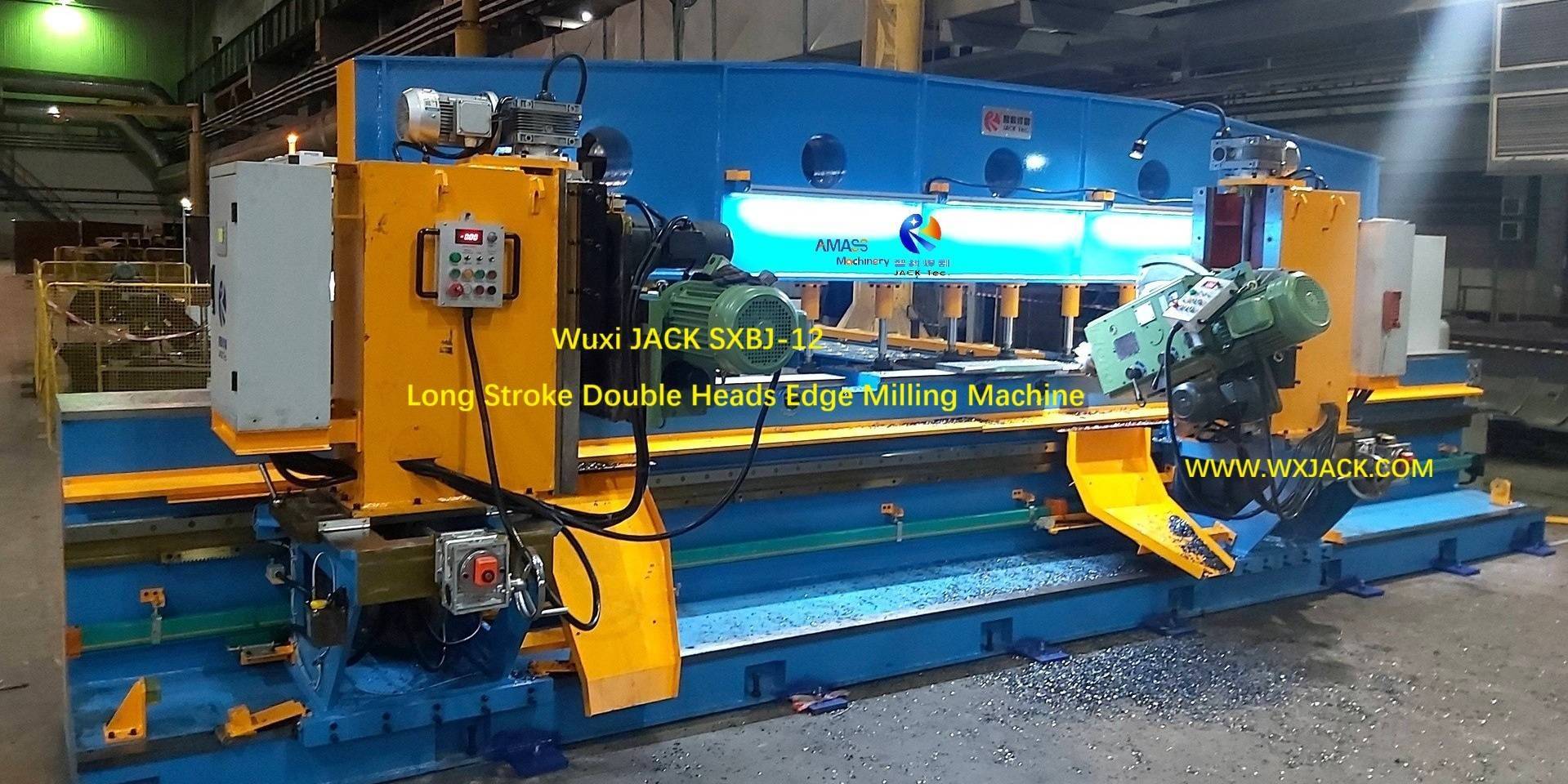

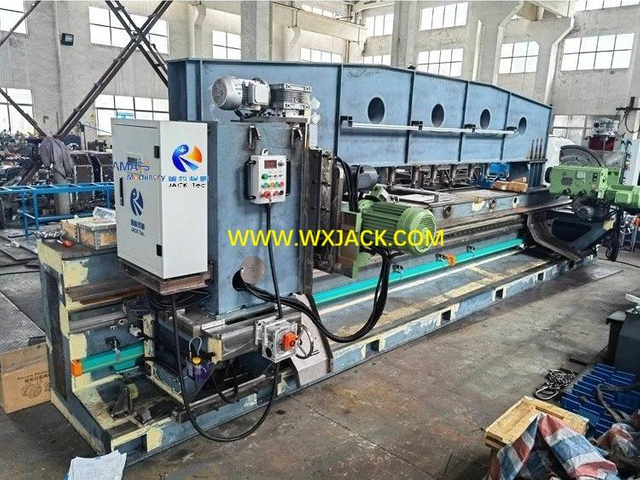

Para entregar al cliente una máquina de alta calidad, a continuación se detallan las unidades críticas:
1) La mesa de trabajo y la plataforma mecánica larga y rígida con tolerancia estricta;

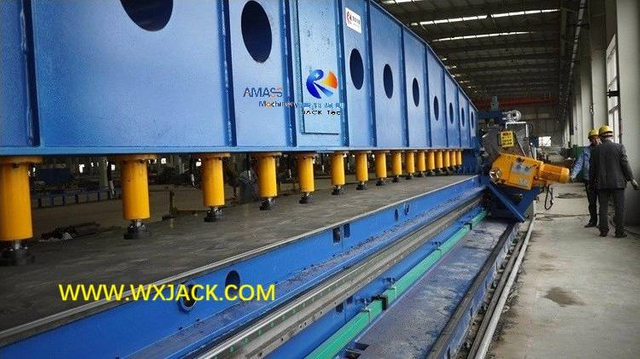

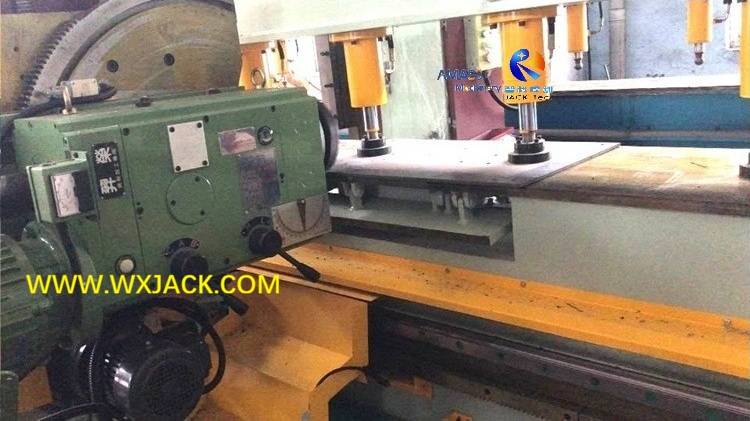

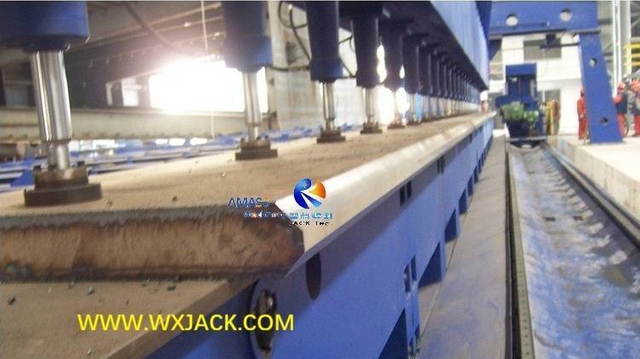

2) Gatos de accionamiento hidráulico para sujetar firmemente la placa de acero;
3) Rieles guía, bastidores y guías de cables a lo largo de la mesa de trabajo;

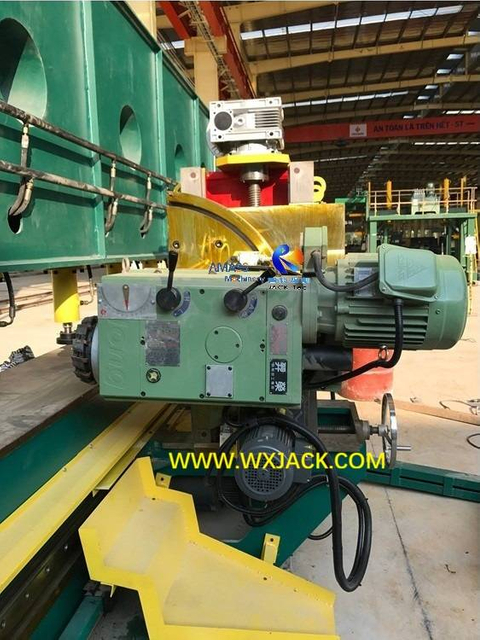

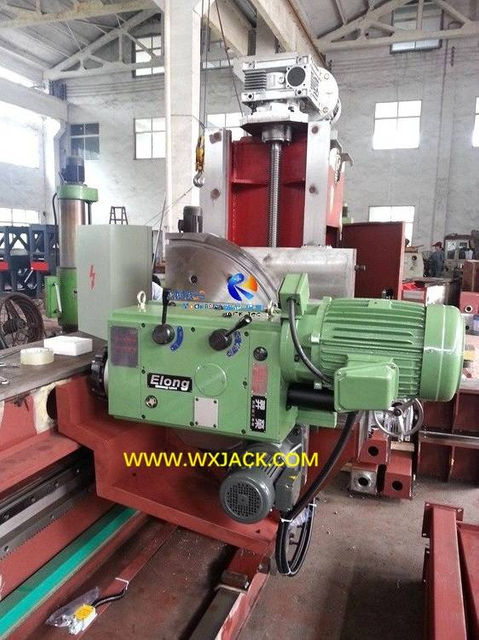

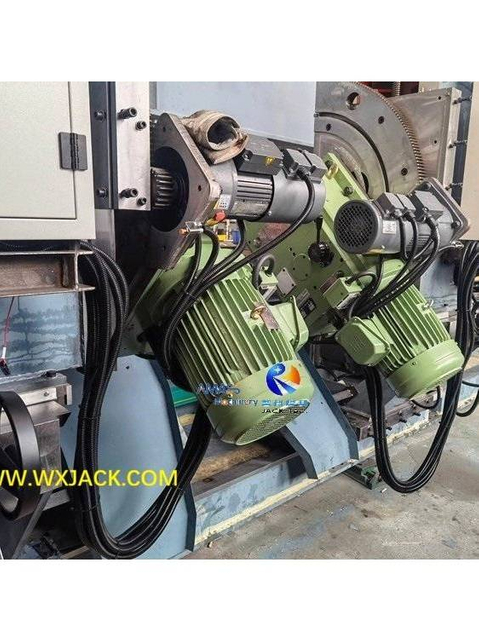

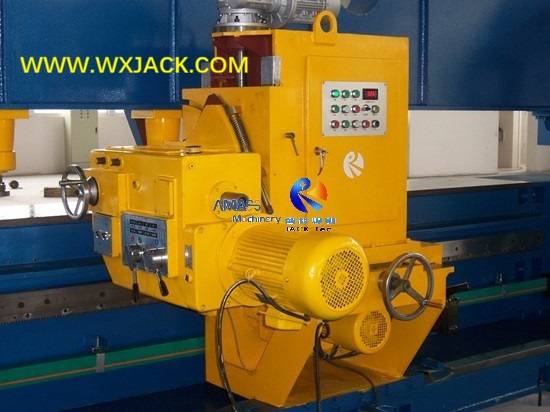

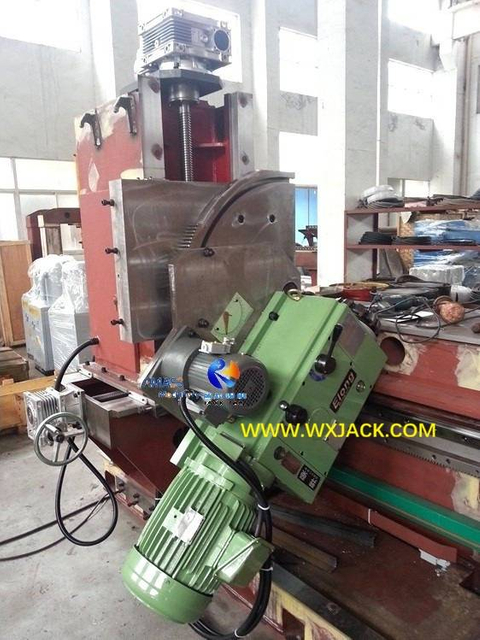

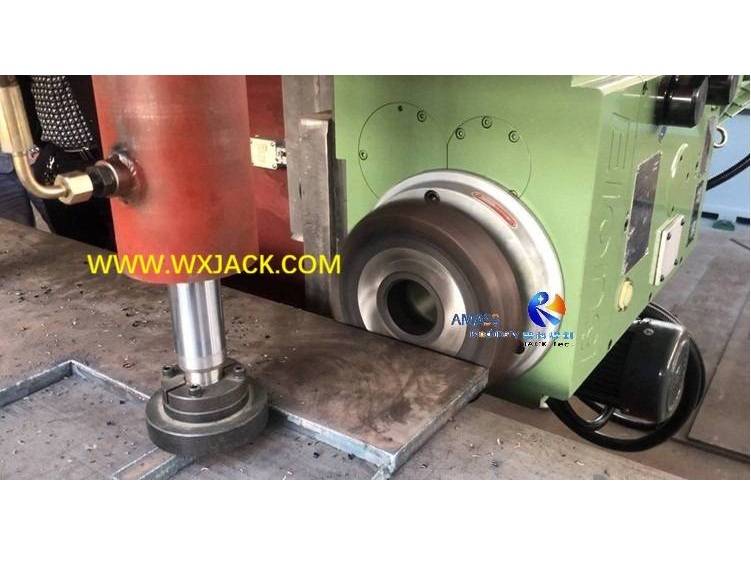

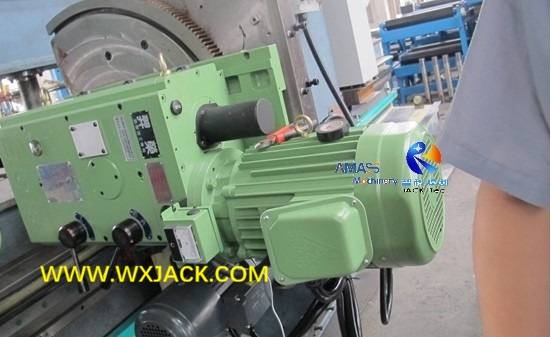

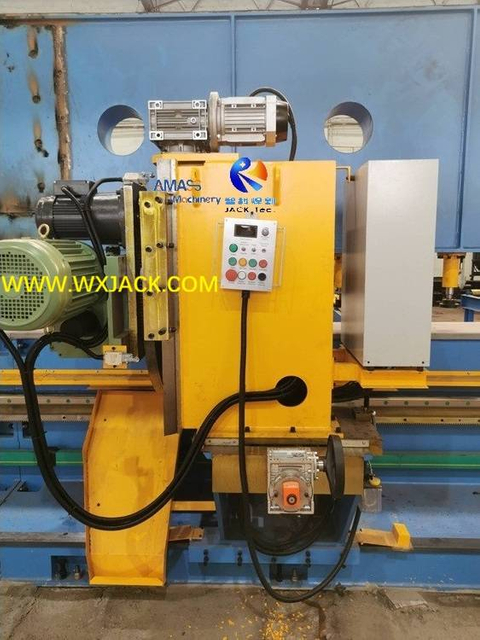

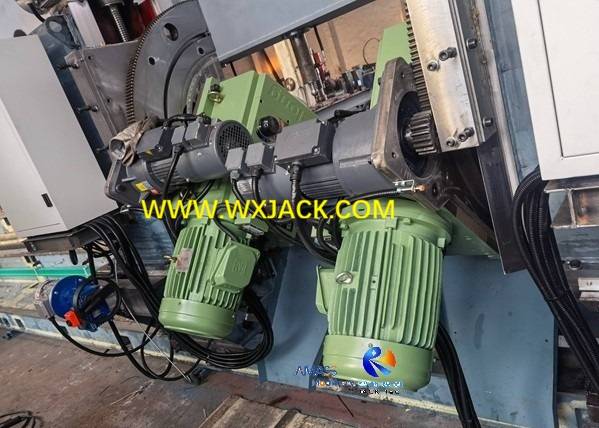

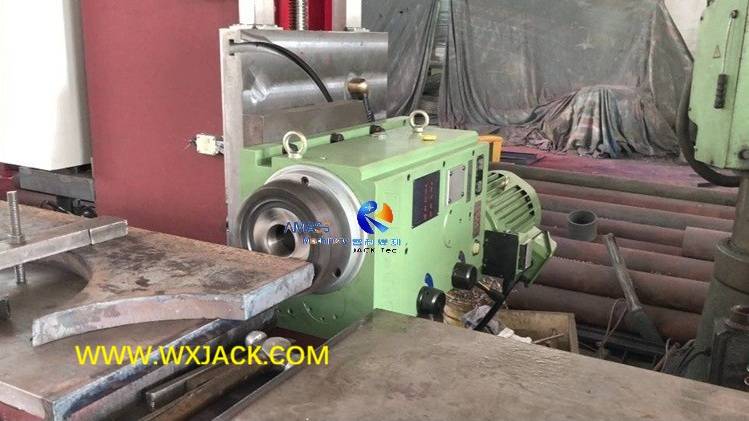

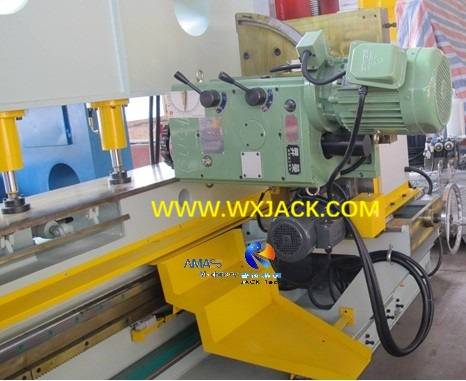

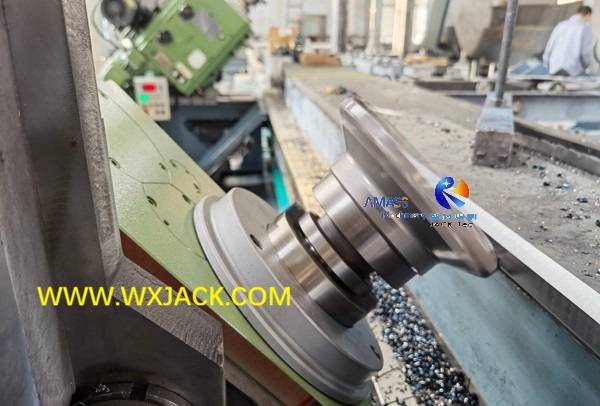

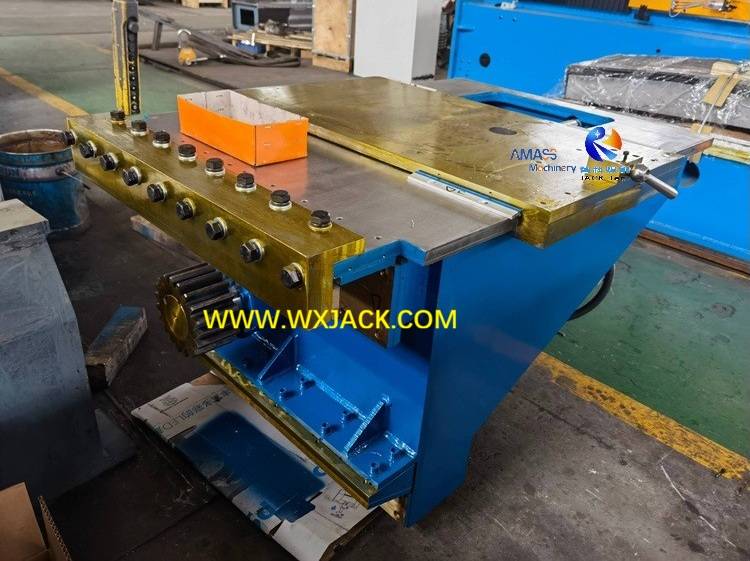

4) Cabezal de fresado de alta potencia ;
5) Cilindros y tuberías de aceite hidráulico;

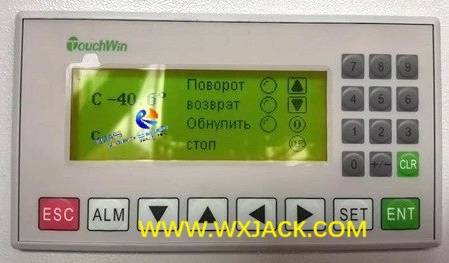

6) Sistema de control eléctrico;
7) El sistema de manipulación de placas de acero con accionamiento hidráulico que ahorra mano de obra;
8) Sistema de lubricación

1. Biseles de ángulo más amplio de la fresadora de borde biselado de placa de acero de doble cabezal Wuxi JACK:

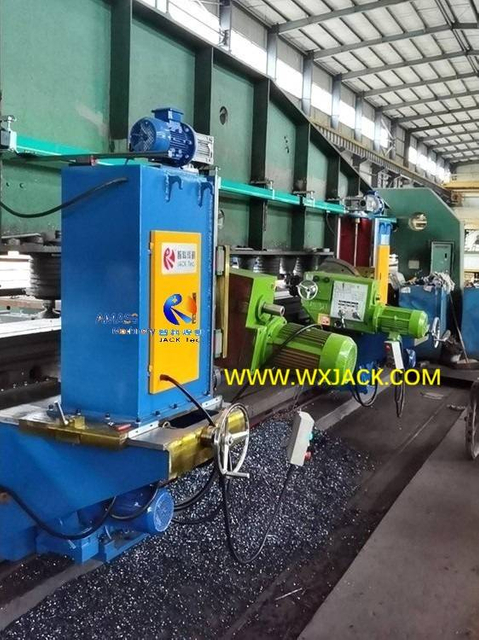

1. Trabajo principal de la máquina fresadora de bordes de placa de acero de doble cabezal:

2. Importancia del ángulo de bisel ampliado en la fresadora de bordes de doble cabezal Wuxi JACK:

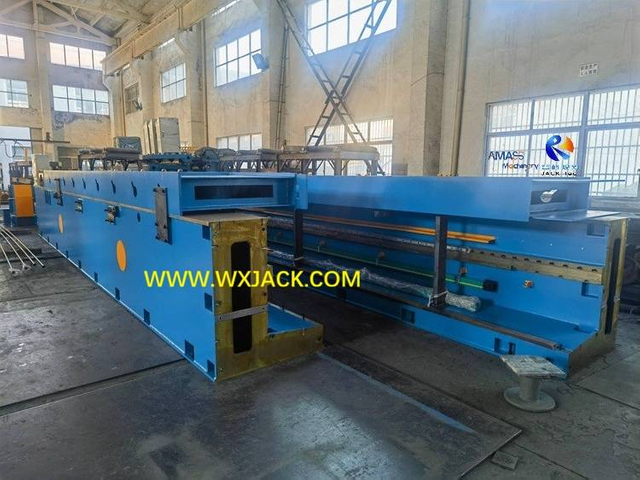

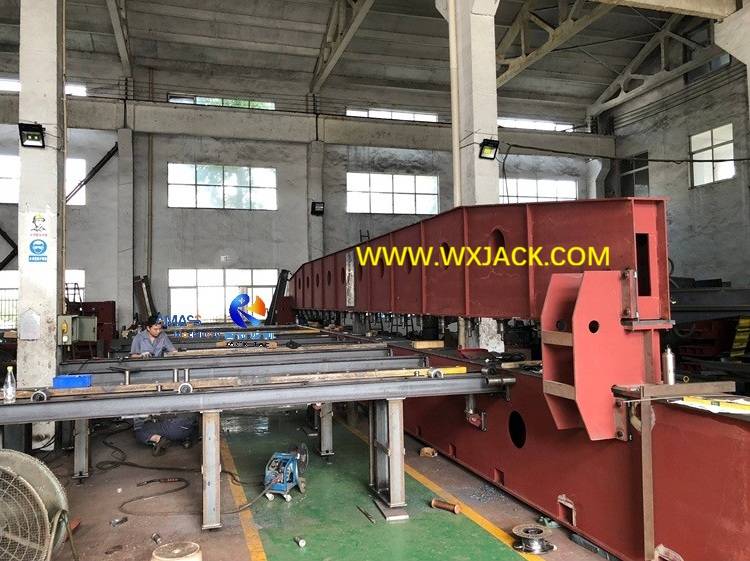

3) Mano de obra de la bancada mecánica en la fresadora de borde biselado de placa de acero Wuxi JACK:

1. Mecanismo de inserción y extracción de placa de acero con accionamiento del cilindro de aceite en la fresadora de borde biselado de placa de acero Wuxi JACK:

Como se mencionó anteriormente, esta unidad es una configuración exclusiva de la máquina Wuxi JACK;

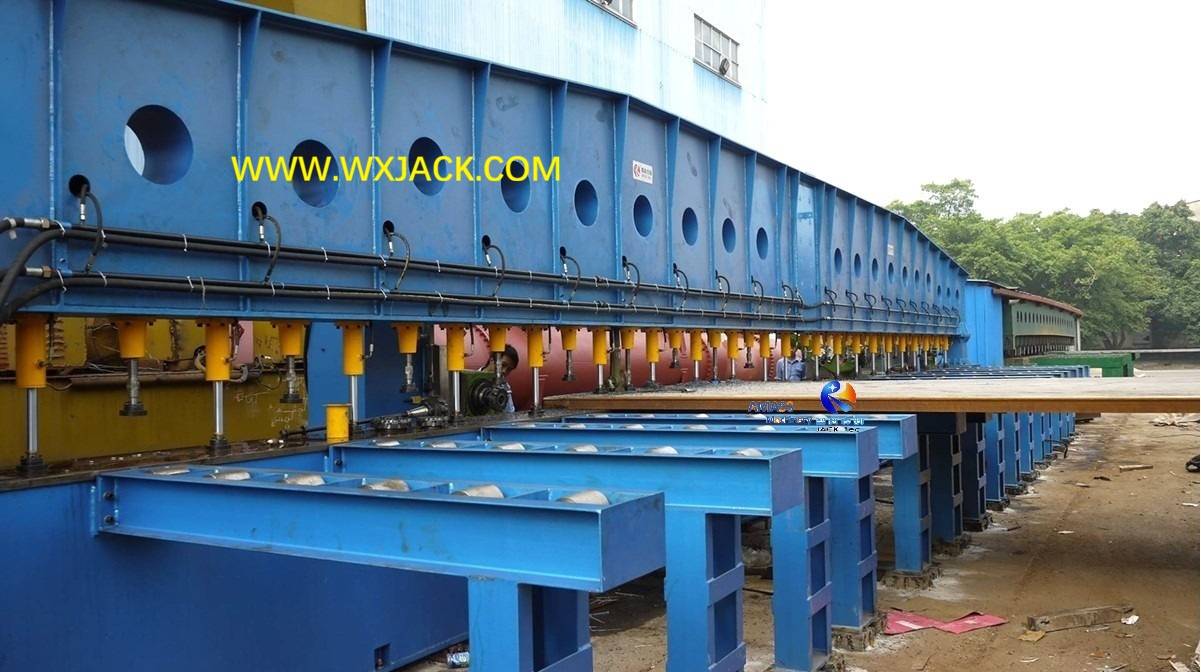

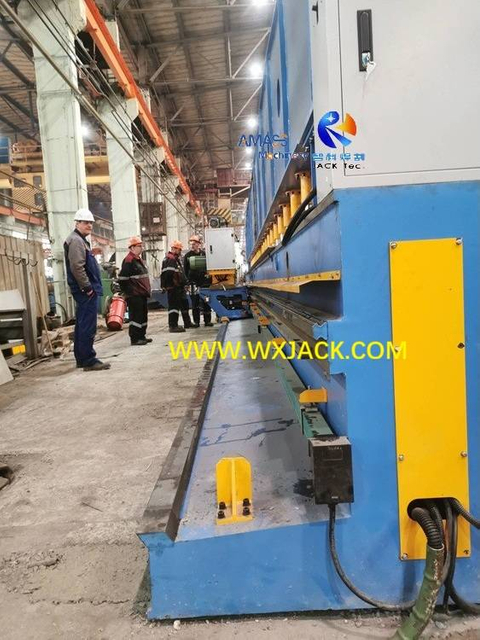

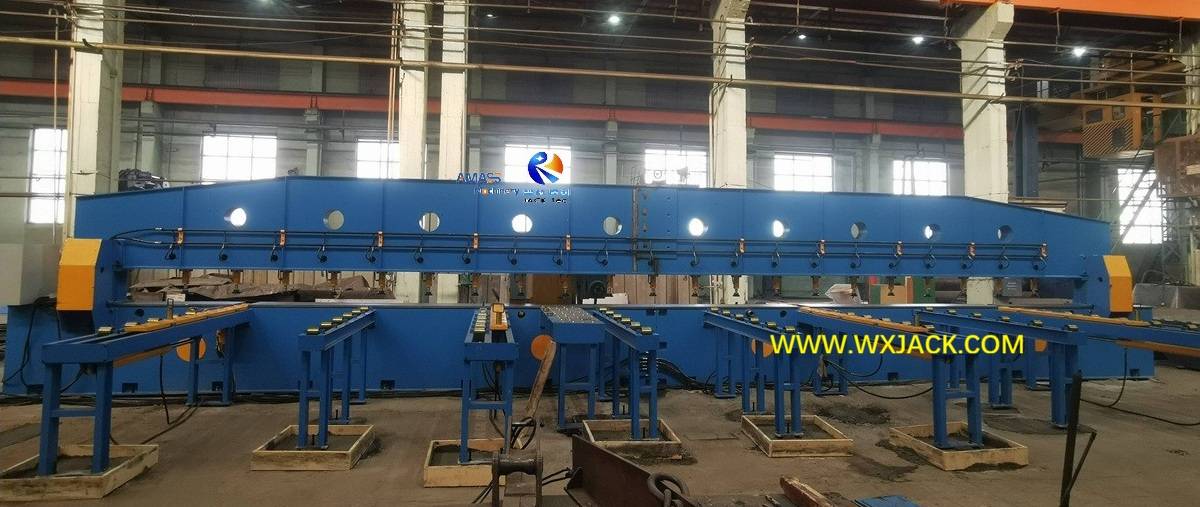

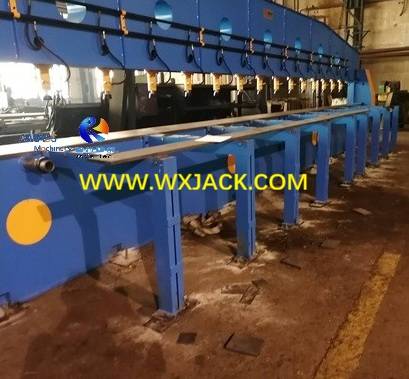

1) Posición: Se instala en el piso del taller en la parte frontal de la mesa de trabajo. Dependiendo de la carrera nominal de fresado de cantos, hay varias piezas de mesas de rodillos individuales. Por ejemplo, para la fresadora de bordes de doble cabezal modelo SXBJ12, generalmente está equipada con 4 piezas de mesa de carga automática de accionamiento hidráulico, junto con otras mesas convencionales intermedias:

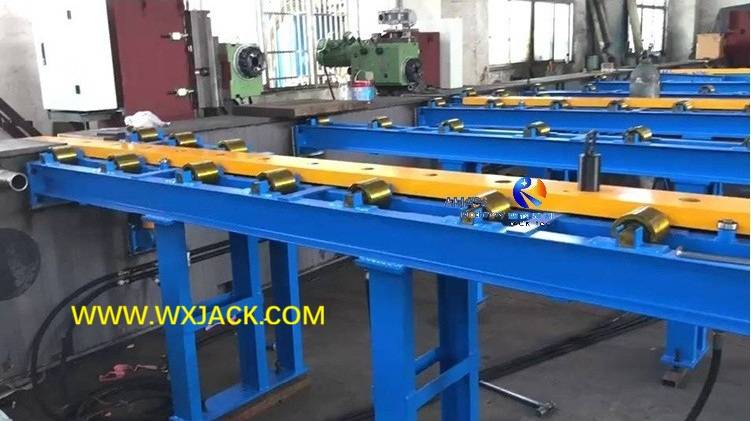

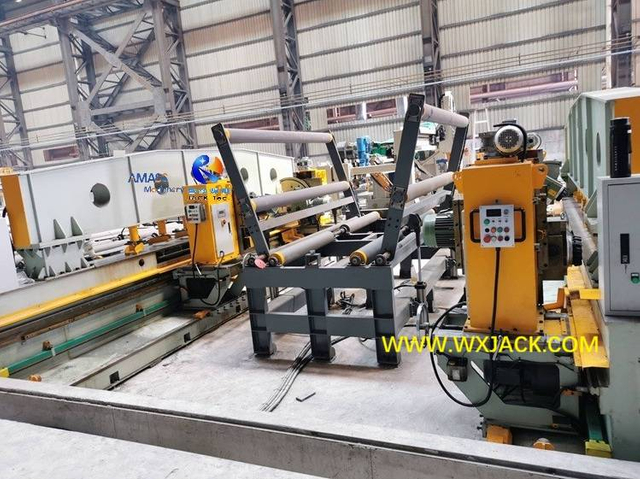

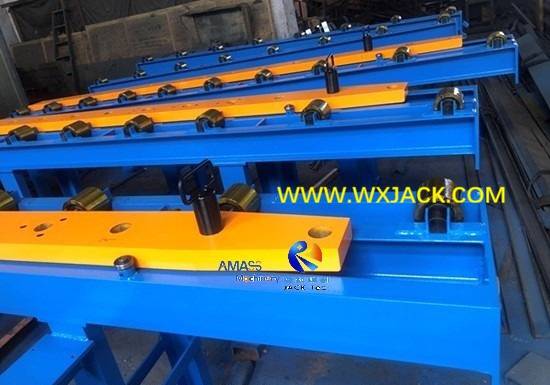

Las 3 piezas de mesas rodantes de carga automática de placas hidráulicas pintadas: ( Fig.1 )

2) Composición: Este conjunto suplementario incluye varias piezas de soportes, con rodillos rodantes en su superficie superior. Su funcionamiento es accionado por cilindros de aceite hidráulico, con botonera de control independiente.


2. Unidades de funciones suplementarias en la fresadora de bordes biselados de placas de acero:

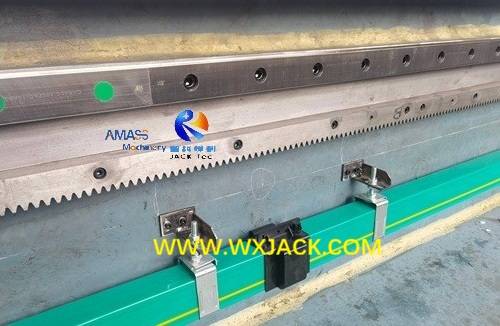

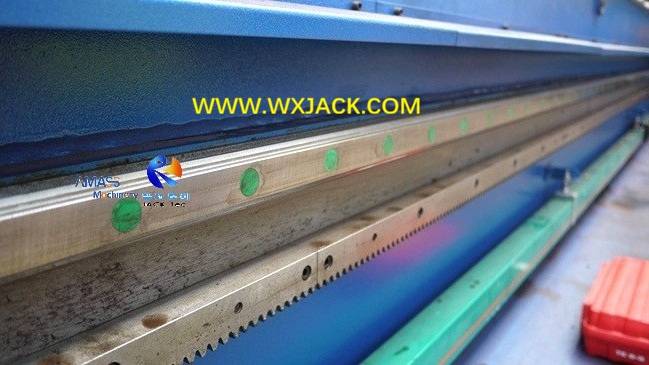

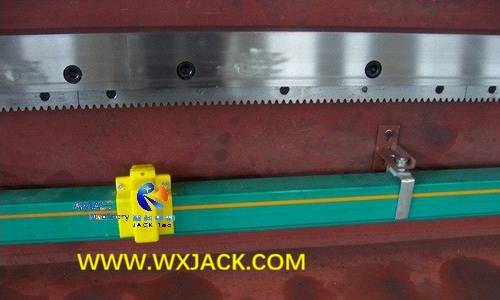

1) Unidades de transmisión del cabezal de fresado de engranajes y cremalleras precisos;

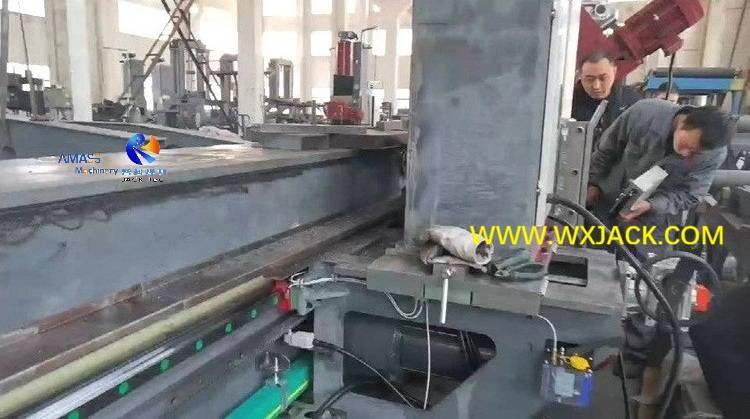

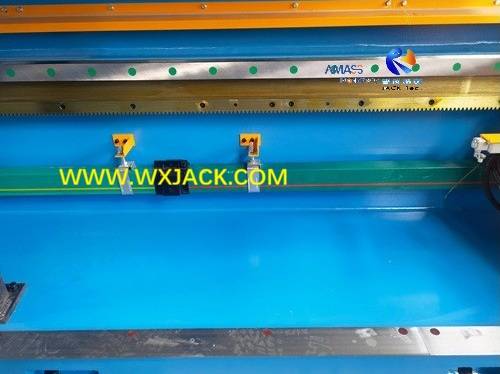

2) Riel guía lineal de alta precisión y servicio pesado, dos grados en instalación paralela, para guiar el funcionamiento confiable de los carros de los cabezales de fresado a lo largo de la mesa de trabajo;

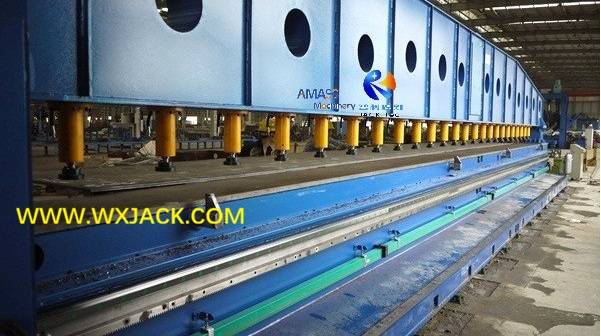

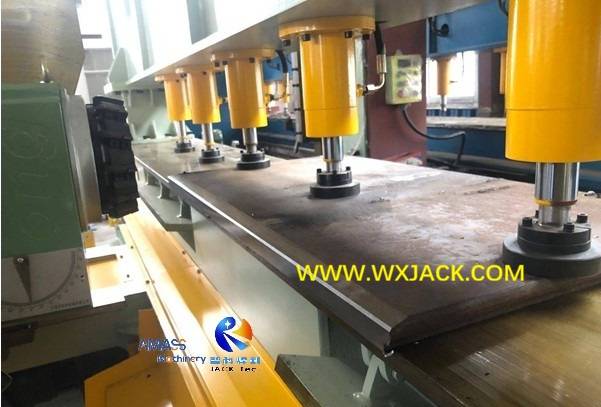

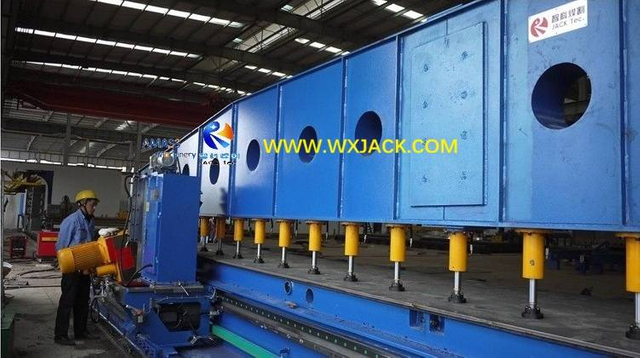

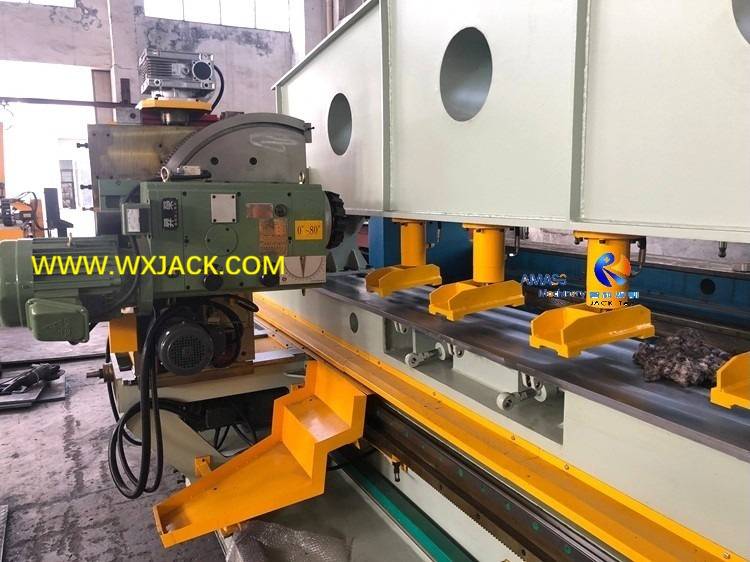

3) Gatos de accionamiento hidráulico que se mueven hacia abajo, para sujetar firmemente la placa de acero durante el trabajo;
4) Lubricación automática en bastidores y guías lineales/husillos.

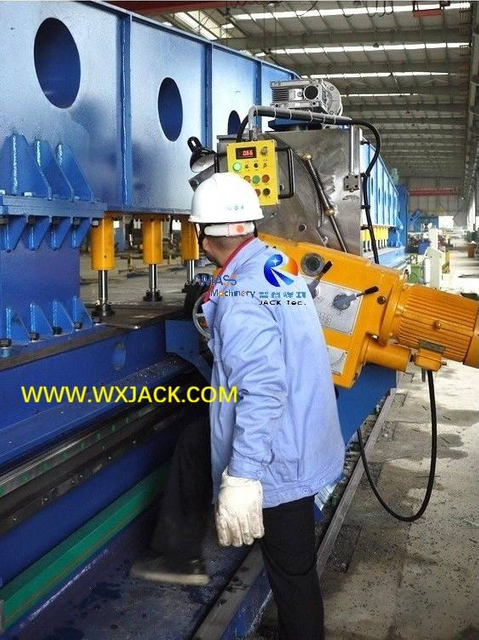

3. Principales pasos de operación diaria en la fresadora de bordes de cabezal simple y doble:

1) Verificar y confirmar el estado normal, especialmente sus unidades giratorias y puntos de lubricación;
2) Revisión sobre tipos de ranuras de soldadura a cortar en este turno;
3) Haga funcionar en ralentí el cabezal de fresado y su carro móvil motorizado, para confirmar que están en condiciones normales;

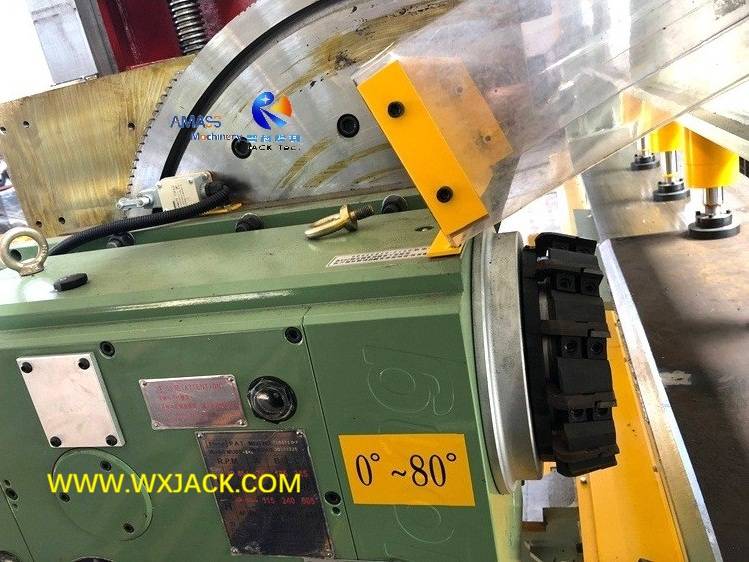

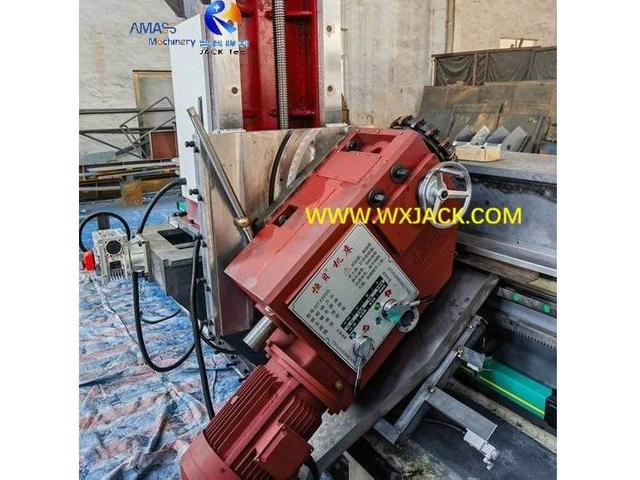

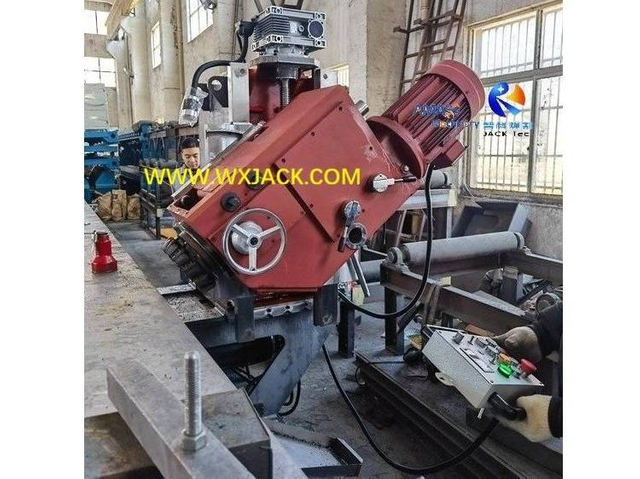

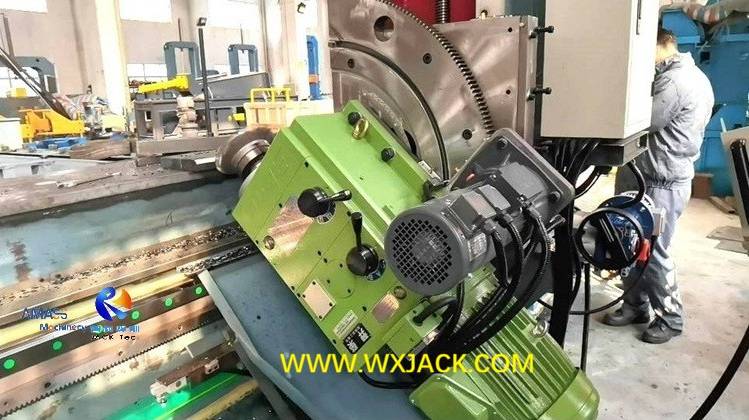

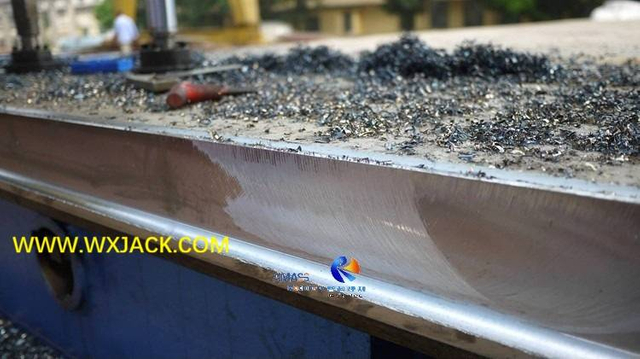

4) Gestión del ángulo de fresado: antes del funcionamiento formal, asegúrese de inclinar el cabezal de fresado al ángulo preciso para obtener el efecto de biselado de acabado adecuado. El ajuste de la inclinación puede realizarse manualmente o mediante motor;
5) Configure la velocidad de fresado de bordes adecuada según el espesor de la placa de acero/la potencia del cabezal de fresado y la ranura requerida;
6) ¡A continuación, opte por el proceso de biselado en la máquina fresadora de bordes de placas de acero de calidad superior Wuxi JACK!

1. Aplicación: Beneficiándose de su larga carrera de fresado de bordes, los cabezales dobles son la máquina fresadora de bordes de placa de acero básica e indispensable, que se aplica en proyectos a gran escala para el procesamiento de materias primas de gran tamaño. Por ejemplo: construcción de puentes/estructura de acero/tanques de GLP (gas licuado de petróleo)/hervidor/recipiente a presión/vehículo, etc.;

2. Equipo relacionado con fresadora de borde biselado de placa de acero de doble cabezal:

1) El equipo que precede al fresado de bordes es la máquina cortadora de placas de tiras CNC;
2) Equipos posteriores:

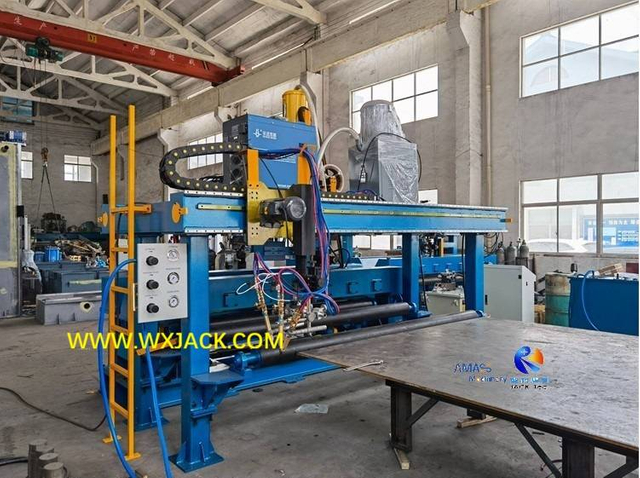

a) Máquina soldadora de juntas a tope de placas de acero;

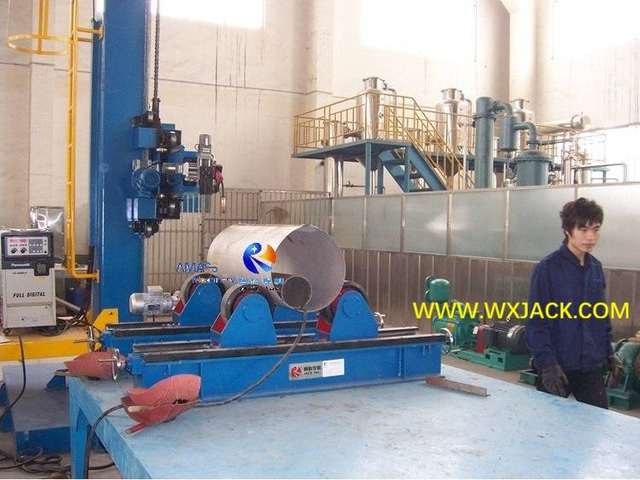

b) Centro y Manipulador de Soldadura de Columnas y Plumas;

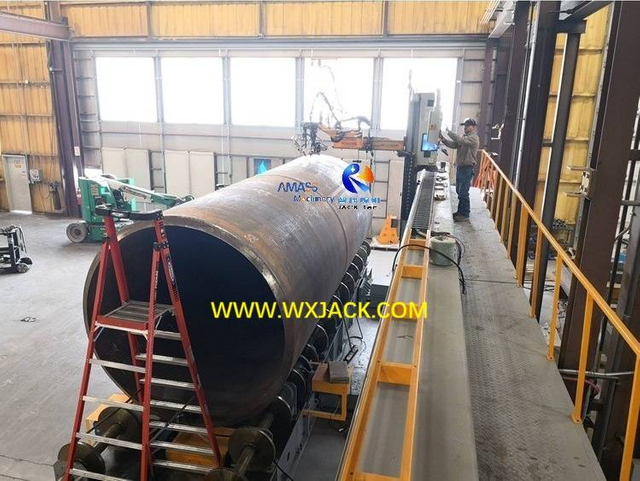

c) Máquina cortadora de tubos CNC;
3) Las Máquinas con Función Similar, pero en Diferentes Tamaños y Principios de Trabajo:

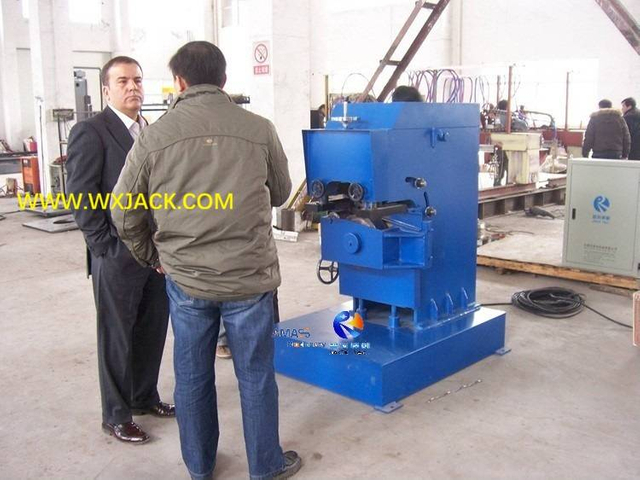

a) Cortadora por Tallado (Cizalla Rodante de Placa Pequeña);

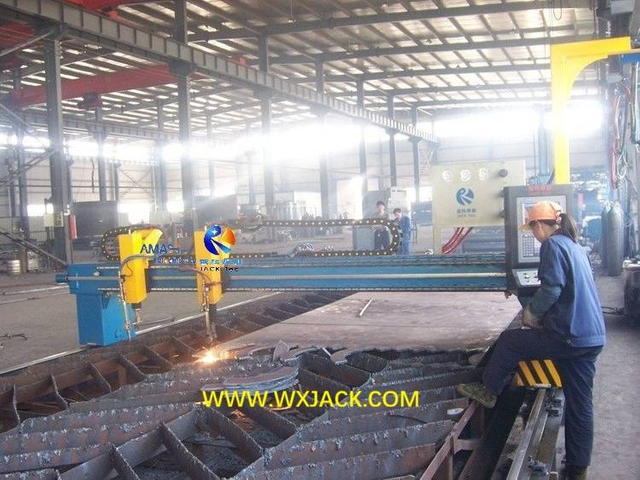

b) Máquina cortadora por llama triple CNC;

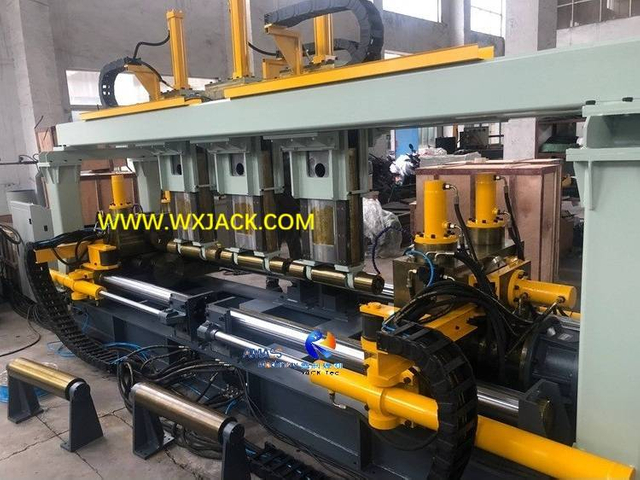

c) Máquina Redondeadora de Cantos;

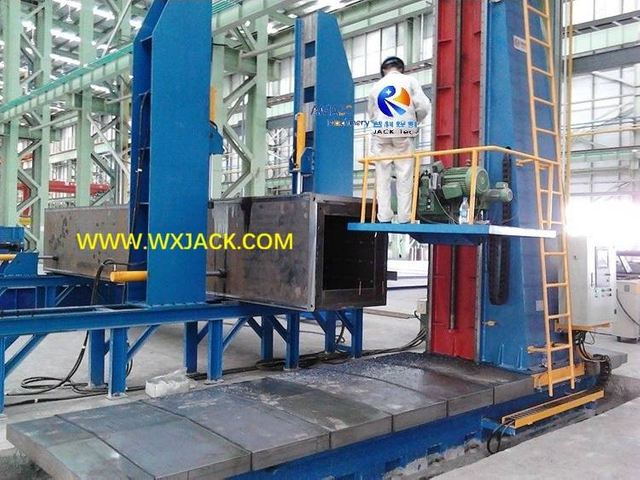

d) Fresadora frontal de viga BOX H de estructura de acero
