Combinar cabezales SXBJ-18 Máquina de molienda de borde de placa de gran tamaño

A. Esquema en SXBJ-18 Cabezas dobles Máquina de fresado de lámina de metal grande:
B. Aplicación de SXBJ-18 Cabezas dobles Máquina de fresado de placa de metal grande:
C. Unidades principales de SXBJ-18 Máquina de la placa de metal grande Máquina del extremo:
D. Parámetros técnicos de SXBJ-18 Cabezas dobles Máquina de molienda de borde de placa de metal grande:
Disponibilidad:
Cantidad:

A. Esquema en SXBJ-18 Cabezas dobles Máquina de fresado de lámina de metal grande :

1. Especialidad: SXBJ-18 es el modelo más grande en la familia de productos de la máquina de fresado de extremo de chapa de la serie XBJ y SXBJ;

2. Sitio de aplicación: este equipo grande SXBJ-18 generalmente se aplica en sitios e instalaciones de trabajo donde producen equipos a gran escala, como maquinaria portuaria/ gas de petróleo en alta mar/ construcción de puentes naves/ construcción de puentes, etc.;

3. Contraparte: el modelo más grande que SXBJ-18 es FX BJ-18 CUATRO CABEZAS Máquina de biselado de placa de chapa grande , que tiene 4 conjuntos de cabezales de fresado en un juego de máquina, que trabaja en la misma carrera de trabajo de 18,000 mm.



B. Aplicación de SXBJ-18 Cabezas dobles Máquina de fresado de placa de metal grande :

1. Entorno de trabajo:

1) Las imágenes adjuntas y a continuación muestran un conjunto de Wuxi Jack SXBJ-18 ejecutándose en el sitio del cliente:

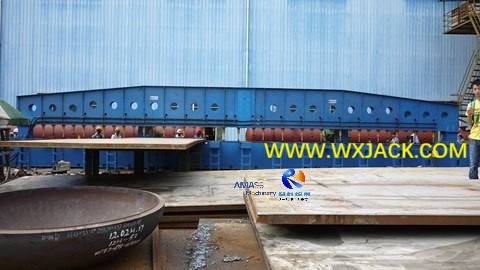

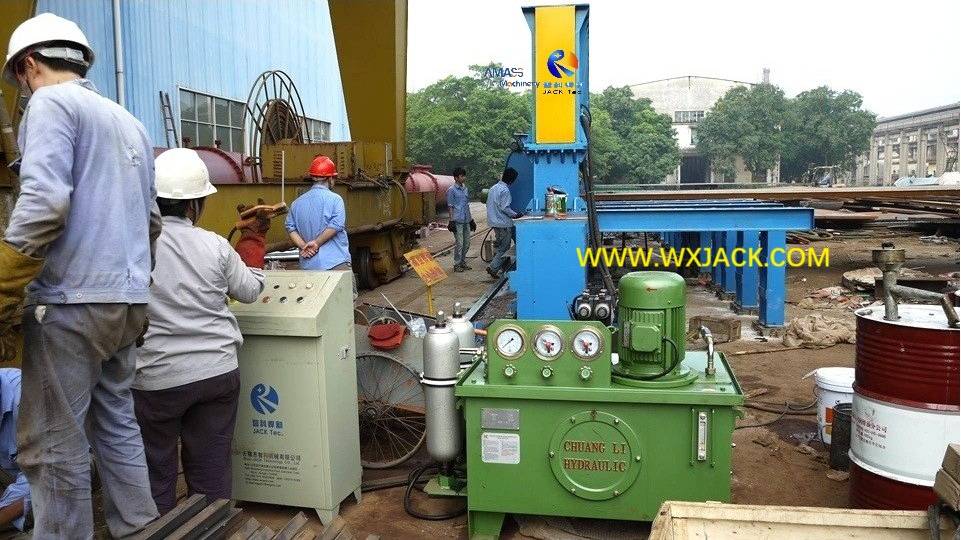

2) La máquina de molienda de borde de la placa de metal grande instalada al aire libre : ( Fig.1 )

Fig1 Máquina de molienda de borde de placa de metal grande 8 8

3) Esta máquina grande SXBJ-18 se instala en tierra al aire libre. Esta es la práctica común en la introducción de cabezas dobles a gran escala, trazo de carrera larga SXBJ Máquina de molienda de borde de placa de metal :

4) En aras de la gran dimensión general del modelo SXBJ-18, es difícil encontrar un lugar amplio dentro del taller ordinario en interiores, para poner en uso la máquina grande;

5) En tales condiciones de trabajo al aire libre, el uso y mantenimiento diarios adecuados y estrictos es de vital importancia , para mantener el nivel operativo estable y alto estándar de la máquina grande SXBJ-18;

2. Dimensión general y preparación en SXBJ-18 Cabezas dobles Máquina de biselado de placa de chapa grande:

1) La máquina de molienda de borde de placa de metal grande SXBJ-18 tiene:

A) Cuerpo de máquina mecánica de 24,000 mm (18,000 mm+ 6,000 mm) de longitud ;

b) altura de 3.000 mm de haz de prensado y mesa de trabajo;

c)  3,500 mm de profundidad , o ancho de sección transversal de la tabla de trabajo;

2) Es necesario preparar la base antes de la entrega de la máquina.

La práctica común es que Wuxi Jack brindamos dibujo de cimientos antes del envío de máquinas a los clientes, y los clientes hacen base basadas en él;

3. Uso de SXBJ-18 Máquina de chaflán de placa de metal grande:

1) ¿Por qué necesita molienda de borde? En la fabricación de maquinaria portuaria y otras unidades de servicio pesado, antes de la operación de soldadura, las placas de acero grandes y pesadas deben tener el proceso de hacer un ritmo de soldadura en sus bordes, para obtener la mejor calidad de la costura de soldadura en la operación de fabricación posterior;

2) Esta máquina es para completar esta importante tarea;

3) Los tipos más vistos de biselos y cementos que están disponibles con la máquina de la serie XBJ y SXBJ se designan en la siguiente ilustración: ( Fig.2 )

Máquina de fresado de borde Fig2

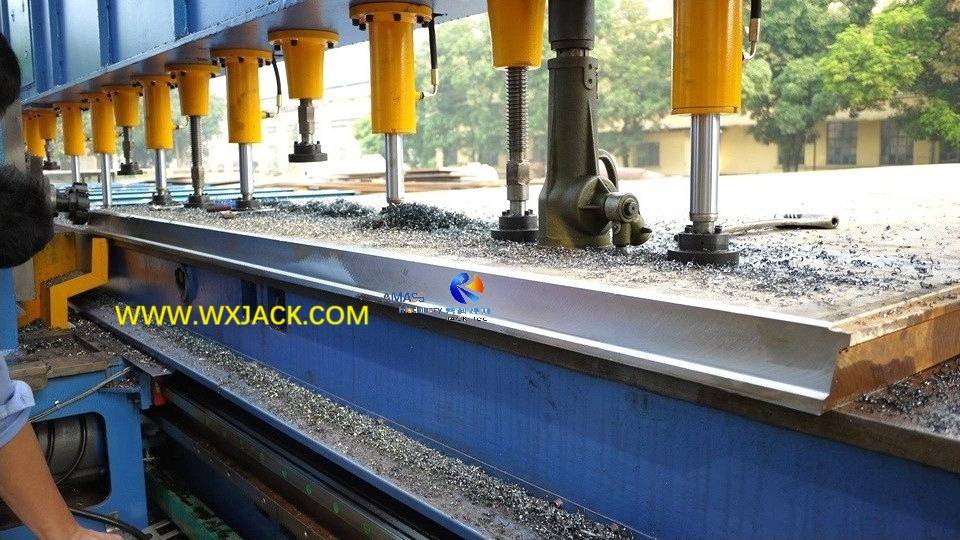

4) La placa de acero biselada terminada de calidad superior, producida a partir de la formación de alas de la placa de metal de la boquilla Wuxi, ( fig.3 )

FIG3 Máquina de fresado de borde 102

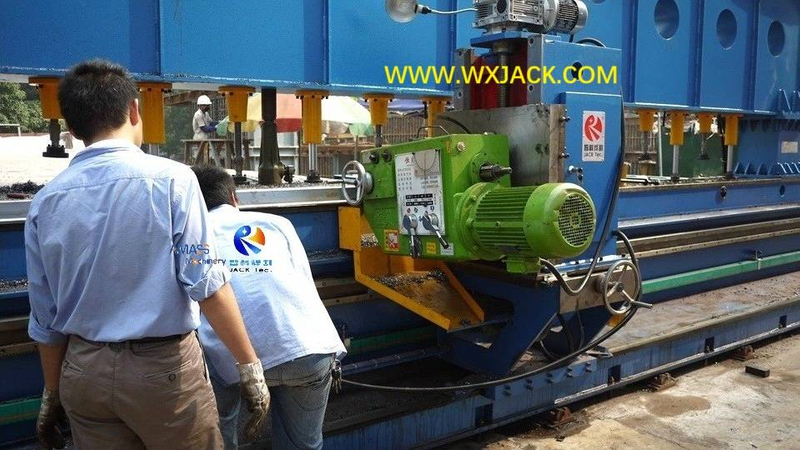

4. Ventajas de la configuración de cabezales de fresado doble para la máquina de chaflán de borde de la placa de lámina :

1) Alta eficiencia:  la configuración del cabezal de fresado doble es el 'arma útil ', para completar la operación de fresado en extremo de la placa en la máquina;

2) rectos Bordes / superiores / inferiores un acabado de una vez:  puede estar moliendo ranuras de soldadura en los bordes superior e inferior que chaflan al mismo tiempo: el juego principal de cabeza de fresado es responsable del ritmo de los bordes superiores y rectos en la máquina;

3) El siguiente conjunto de cabezales de fresado es responsable de hacer un chaflán más bajo;

4) O, las dos piezas de la cabeza de las molinas pueden llevar a cabo operación de bisuga de la placa, en dos piezas de pequeña placa de acero respectivamente.

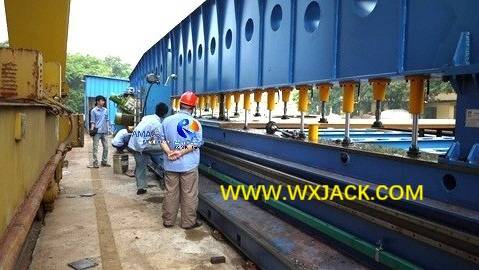

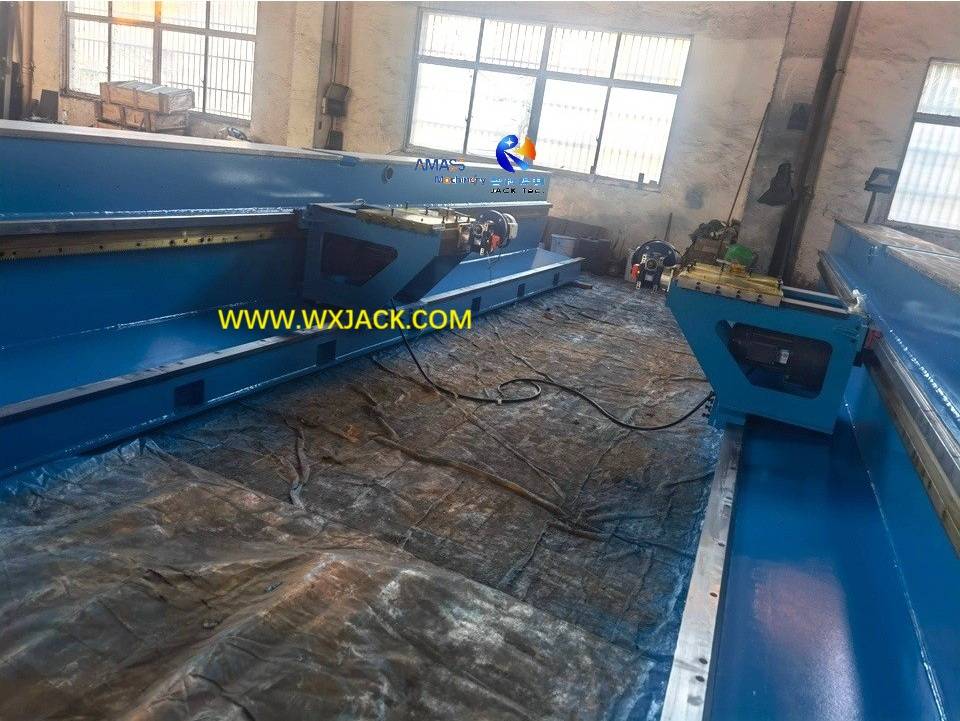

5) La ejecución de cabezales de fresado doble en Wuxi Jack SXBJ-18 Air abierto Máquina de molienda de borde de placa de chapa grande: ( Fig.4 )

Fig4 Máquina de molienda de borde de placa de metal grande 7 7



C. Unidades principales de SXBJ-18 Máquina de la placa de metal grande Máquina del extremo :

La máquina de chapa de la serie XBJ y SXBJ  se ensambla a partir de componentes de outsourcing y piezas hechas a sí misma:

1. Componentes de subcontratación en la máquina de chaflán de borde de la placa de lámina :

1) Dos conjuntos de , la especificación predeterminada de los cabezales de fresado son 7.5kW. Para procesar la pieza de trabajo más gruesa, se pueden equipar 9.3kW o incluso 11kW;

2) Estación de bomba hidráulica : para conducir la pieza de trabajo sujetar gatos a la mesa de trabajo de la máquina;

3) Placa facial : esta es una especificación estándar y universal disponible en el mercado. También son consumibles de la operación de la máquina;

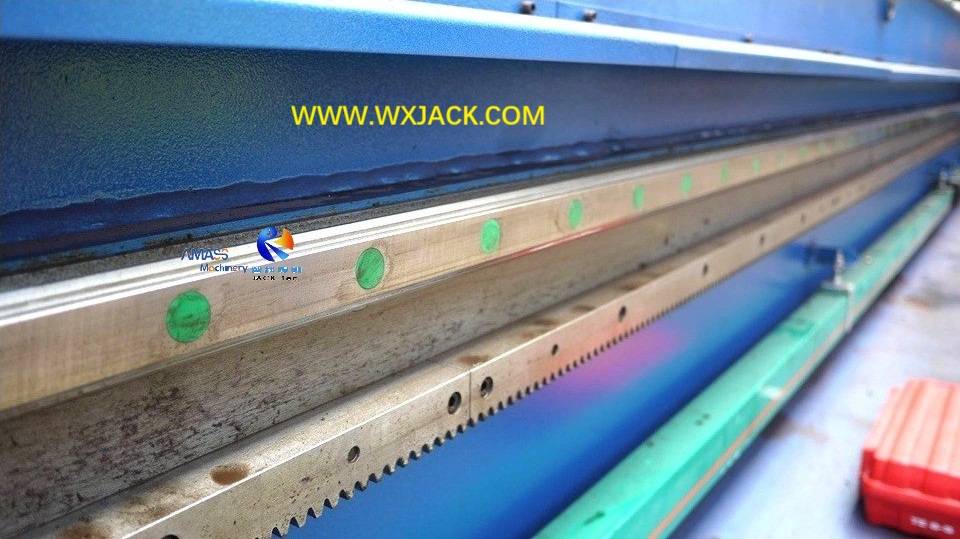

4) Guiderail : rodamiento de bolas de servicio pesado P Recise Guía lineal;

5) inversor : para el control de velocidad en la velocidad de trabajo de fresado de borde;

2. Wuxi Jack  Piezas hechas en la máquina de biselado de la placa de chapa :

Todo el sistema mecánico de la máquina incluye:

1) cuerpo principal de la máquina, que implica presionando el haz y la mesa de trabajo;

2) Unidad de carga y descarga de placas de acero;

3) MOYO DE CABEZAS DE MISMA CARRACIÓN DE CONDUCCIÓN.



D. Parámetros técnicos de SXBJ-18 Cabezas dobles Máquina de molienda de borde de placa de metal grande :

Modelo

Parámetro técnico

SXBJ-18 cabezas dobles

Máquina de extremo de placa de chapa grande para maquinaria de puerto

Placa de metal máx. Longitud de molienda de borde

18,000 mm

Placa de metal máx. Ancho de molienda de borde

600 ~ 3,000 mm

Placa de metal máx. Rango de espesor de molienda de borde

6 ∼ 80 mm (basado en la demanda del cliente)

Cantidad de la cabeza de fresado

2 conjuntos

Rango de ángulo de fresado de la unidad de fresado superior

0 ° a +80 °

Rango de ángulo de fresado de la unidad de fresado hacia abajo

-45 ° a 0

Cantidad de gatos hidráulicos

30 piezas

Potencia y rpm de cabeza de fresado

7.5 kW, 1440 rpm (mayor potencia disponible)

RPM de huso de cabeza de fresado de borde

75 ~ 420 r/min., 6 grados por volante

Motor de potencia hidráulica

5.5 kW

Golpe de husillo

100 mm

Velocidad de trabajo de molienda de borde

150 ∼ 1000 mm/min. Sin paso controlado con inversor

Alta velocidad inactiva del carro de la cabeza de fresado

4000 mm/min.

Diámetro aplicable de la placa facer

D = Ø125 ~ Ø320 mm (Ø200 mm para la entrega)

Ancho de la mesa de trabajo

550 mm

Altura de la mesa de trabajo

1050 mm
