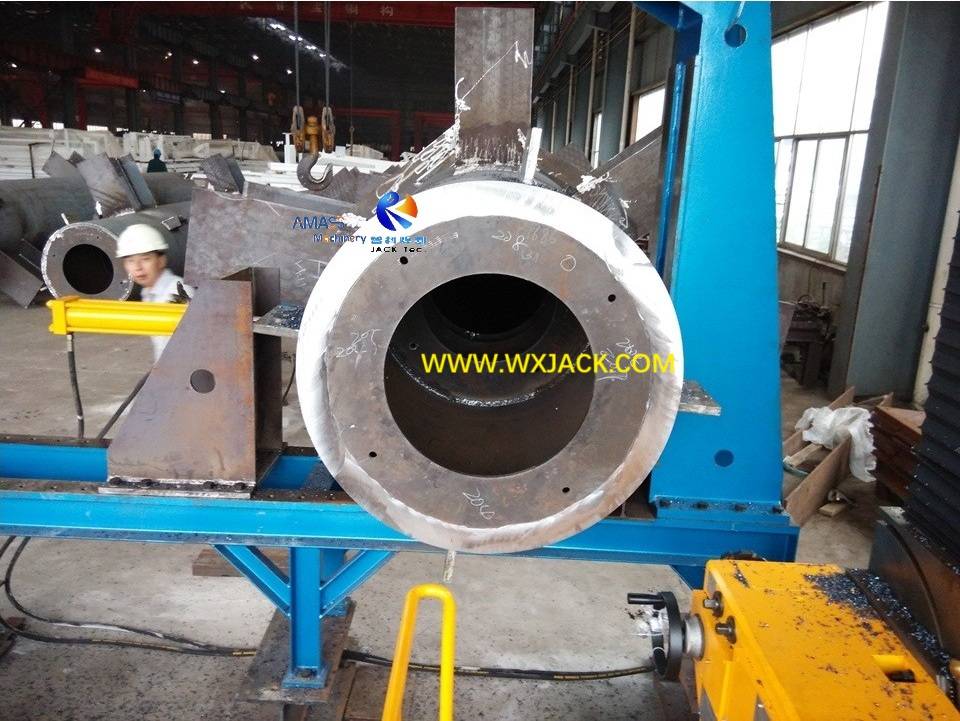

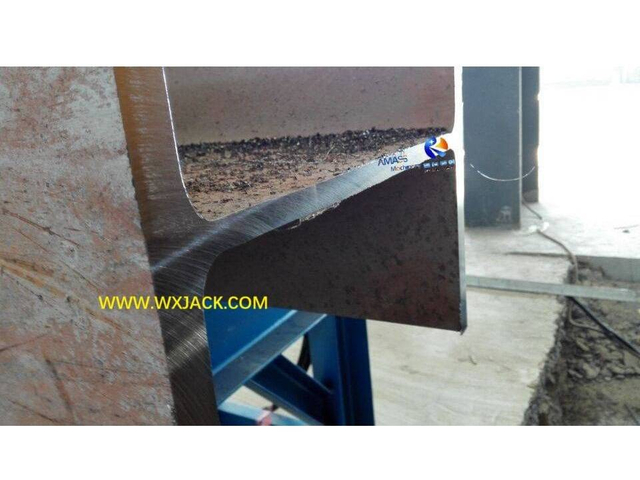

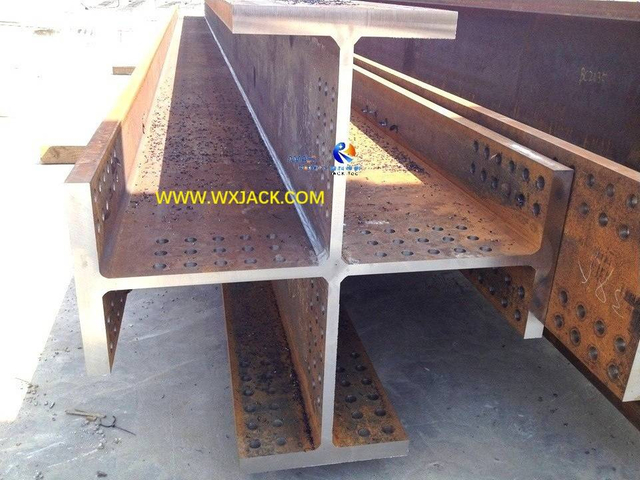

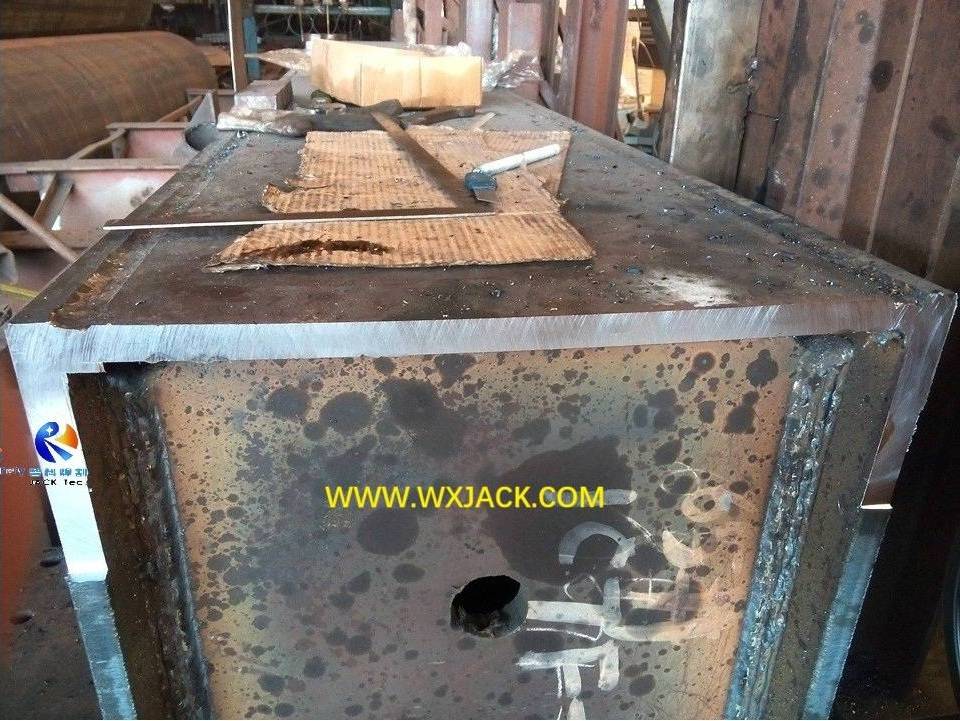

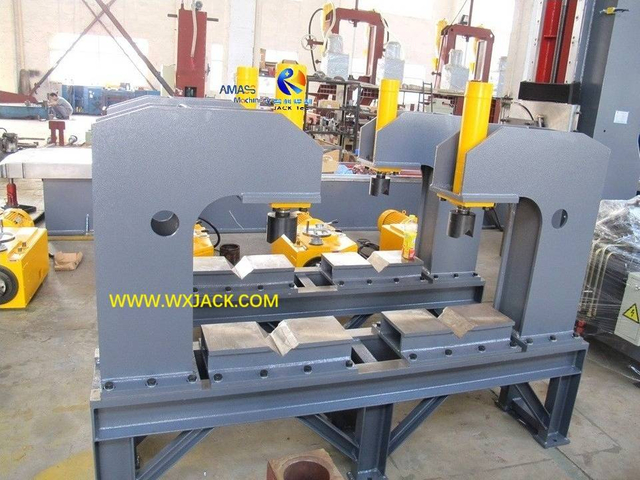

Las fotos desplazadas a la izquierda: Varias piezas de trabajo terminadas mecanizadas con la fresadora frontal de viga Wuxi JACK H
1. Tamaño de la máquina: De DX08xx (El maximo altura de fresado 800 mm), a DX6080 Fresadora frontal de viga H (Altura de fresado 6000 mm);

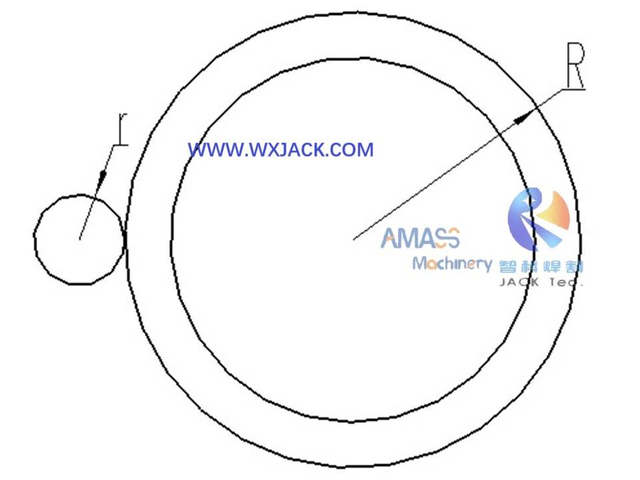

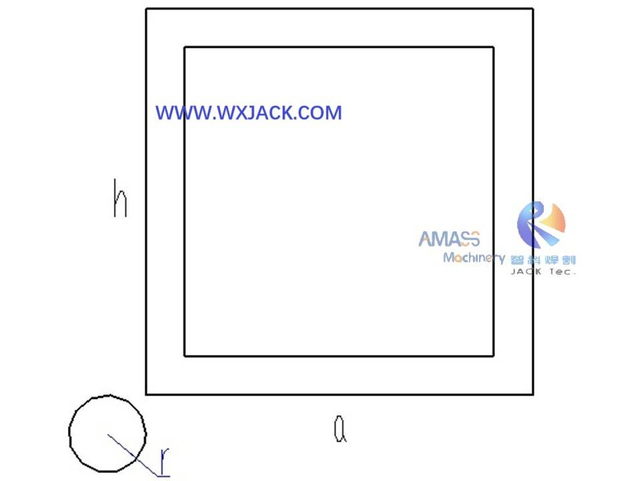

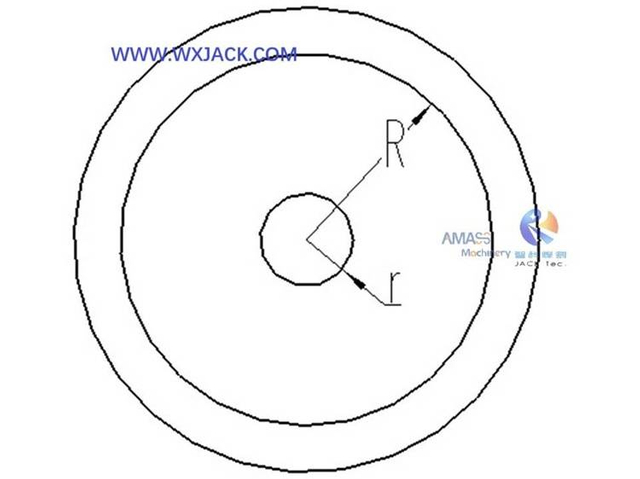

2. Sección transversal de la pieza de trabajo: Desde la fresadora frontal de vigas en H para sección transversal cuadrada, hasta la fresadora frontal de extremo de viga en H CNC, para formas de sección transversal especiales;
3. Fijación de la pieza de trabajo: Desde soportes hidráulicos comunes hasta diseños personalizados adoptados en la máquina refrentadora de extremos de vigas Wuxi JACK H;
4. Llave en mano: Desde un solo juego de fresadoras frontales de vigas en H hasta centros de fresado y refrentado...
En definitiva, siempre existe una solución adecuada para que los clientes satisfagan una demanda específica.
1. Esta página:
1) La avanzada y amplia variedad de accesorios para piezas de trabajo;

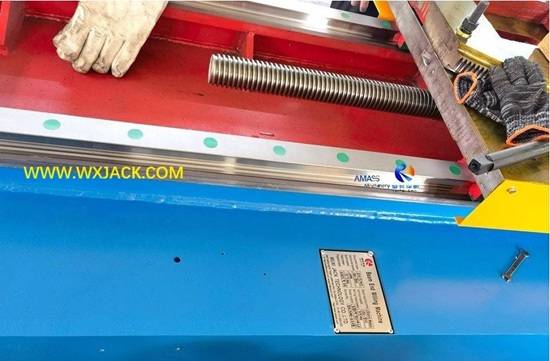

2) Riel guía lineal preciso y resistente para cabezal de fresado;
2. Fresadora frontal de extremo de viga H de modelos estándar: El cabezal de fresado potente, flexible y de fácil operación;
3. Fresadora frontal de viga H de tamaño especial: Fresadora frontal de viga H grande y resistente;
1) El control CNC avanzado;
2) Función de refrentado angular exclusiva de Wuxi JACK de la hoja cortadora.

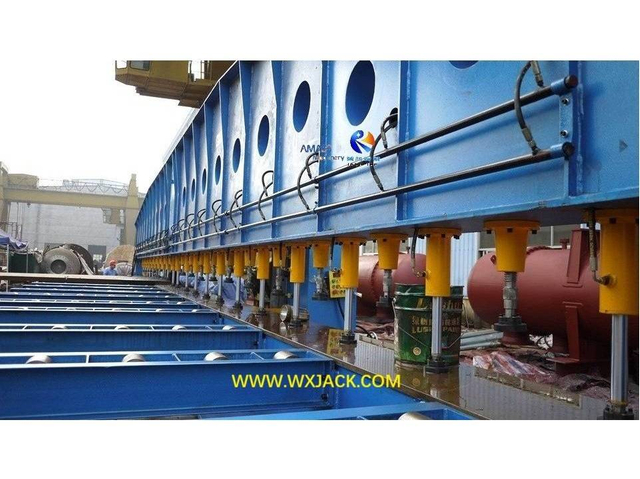

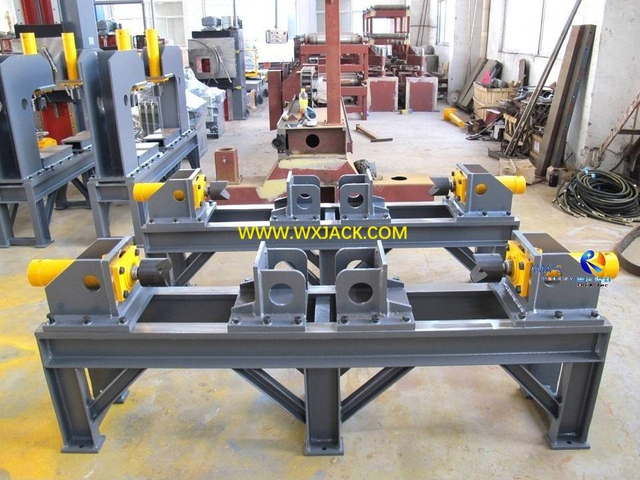

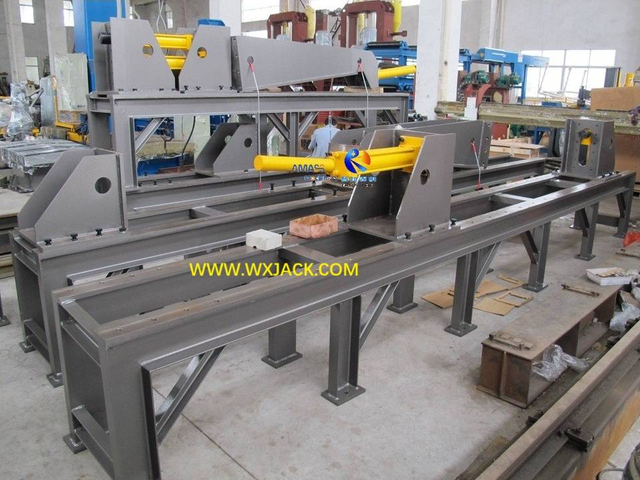

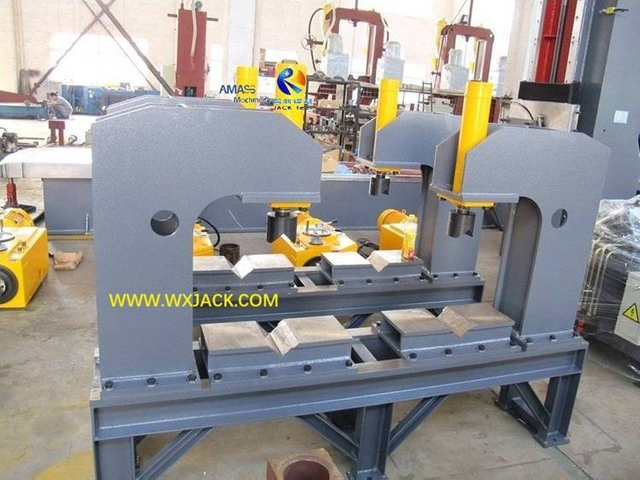

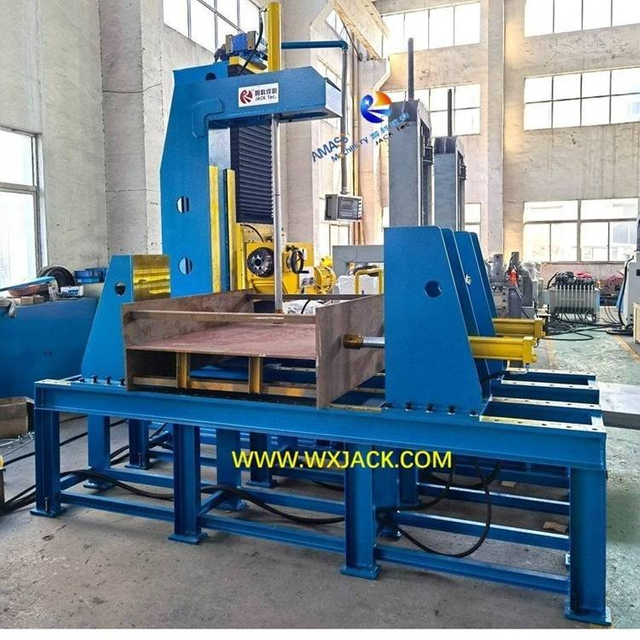

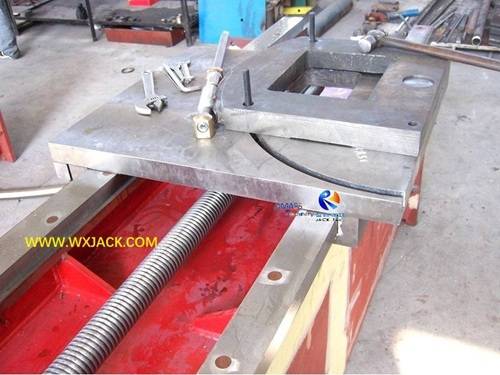

¡El sistema de sujeción de accionamiento hidráulico es muy importante al operar la fresadora frontal de viga H!
1) Esto es lo que distingue a la fresadora frontal de vigas Wuxi JACK H de otros proveedores;
2) Como equipo de mecanizado en estructuras divididas, asegurar la pieza de trabajo de manera firme y confiable es lo más importante para un funcionamiento satisfactorio de la máquina refrentadora de extremos de vigas en H pequeña a mediana, que tiene piezas mecanizadas livianas y de tamaño pequeño:
3) La conexión floja de las piezas de trabajo puede provocar sacudidas de la fresadora frontal de vigas H y, en consecuencia, una calidad inferior del revestimiento de los extremos;
4) Además, para piezas de trabajo de formas especiales en la fresadora frontal de viga H, es necesario diseñarla con un sistema de sujeción hecho a medida;
5) El sistema de sujeción hidráulico diversificado representa la fortaleza técnica del proveedor de la máquina refrentadora de extremos de vigas en H;Como puede comprobar en las fotos de arriba, Wuxi JACK siempre ocupa el primer lugar en este sentido.

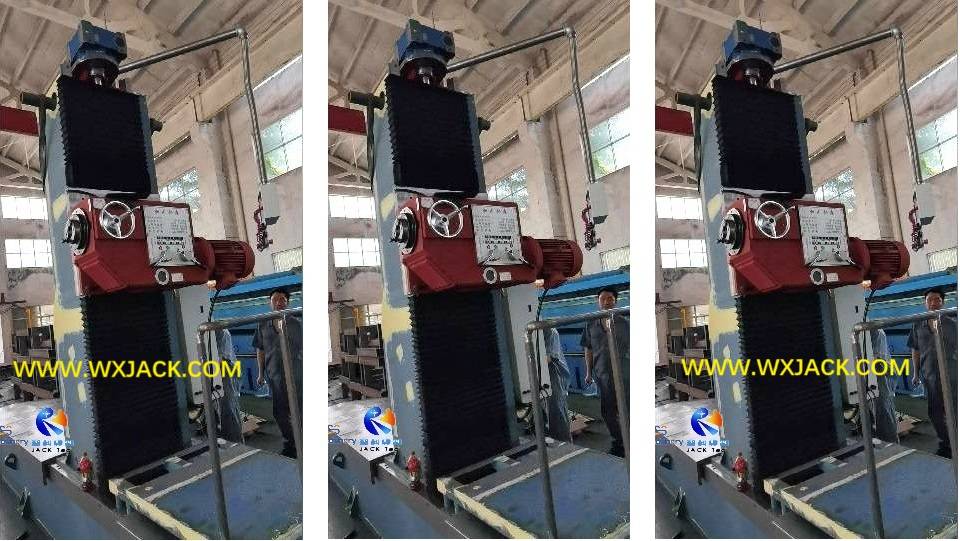

1) Punto Fuerte: Con esta unidad de guía de primera calidad, la operación de refrentado de extremos en cualquier conjunto de fresadora frontal de vigas Wuxi JACK H es estable, suave y consistente, sin sacudidas del cabezal de fresado ni de la cuchilla cortadora.Esta unidad se compra al mejor proveedor de HIWIN de la industria;
2) Otro Proveedor: Comparativamente, el riel guía equipado en la fresadora frontal de vigas H de otros fabricantes: riel guía tipo soldadura o riel guía de acero 45#, que se deteriora rápidamente con el paso del tiempo.
Nota: Página web temática relacionada: Fresadora frontal de viga Wuxi JACK H

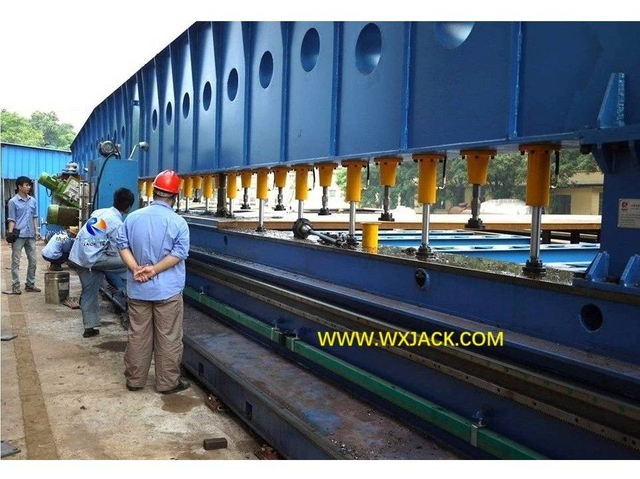

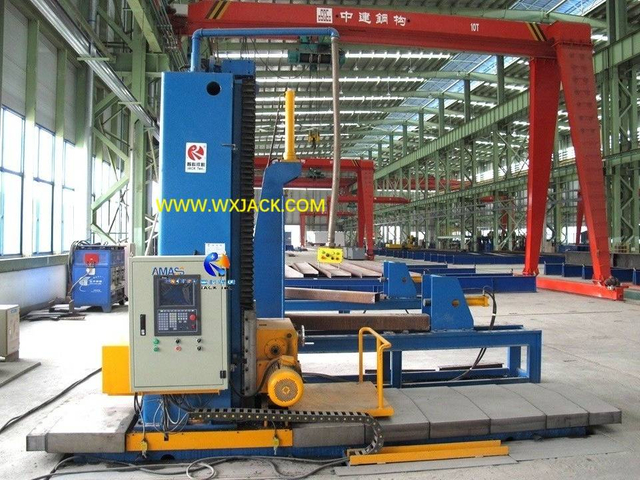

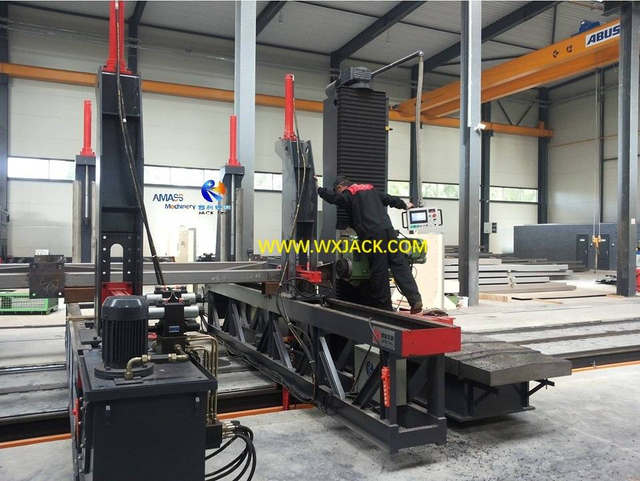

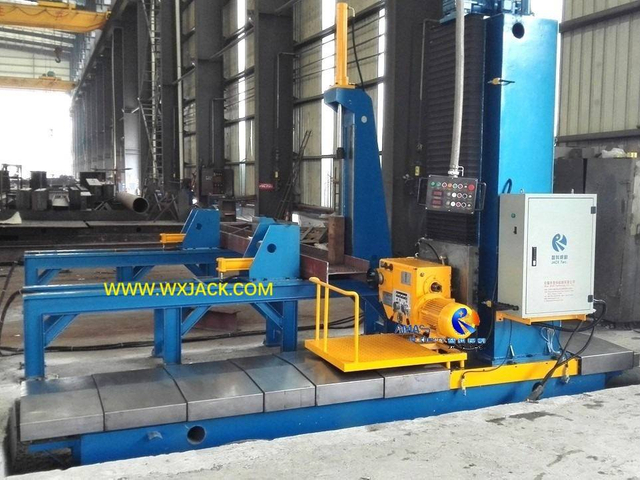

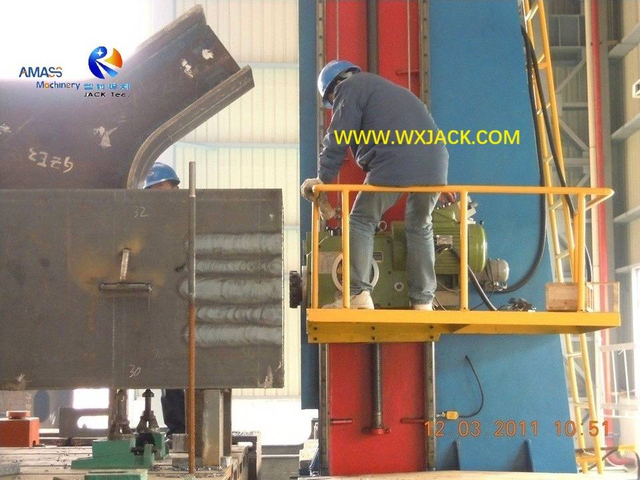

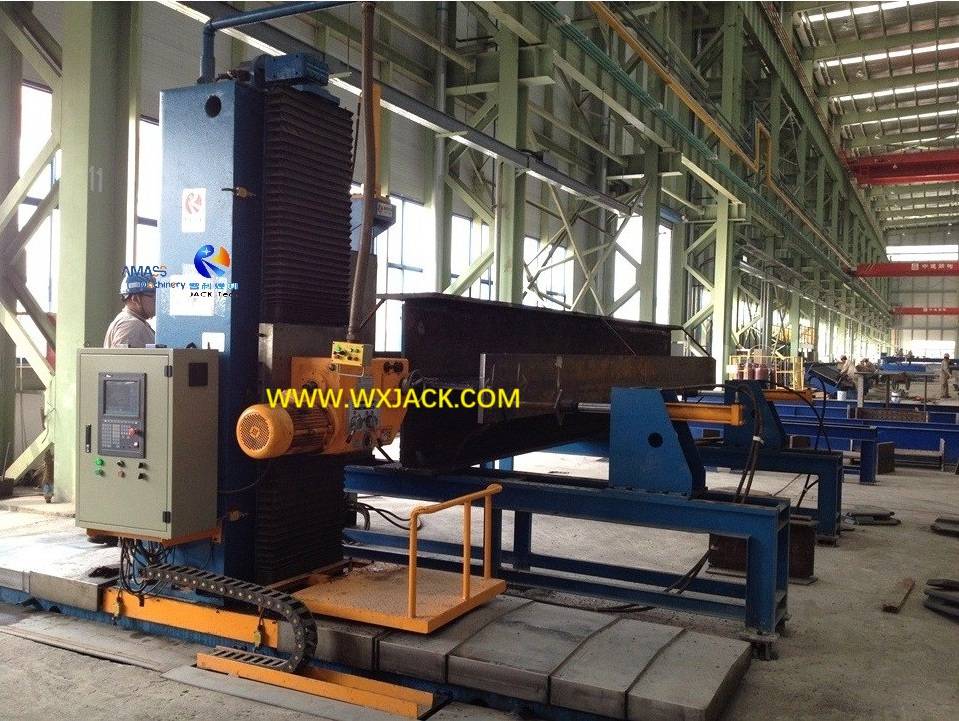

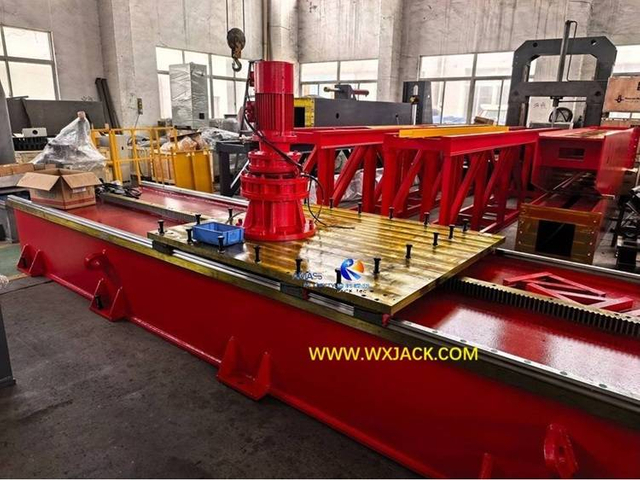

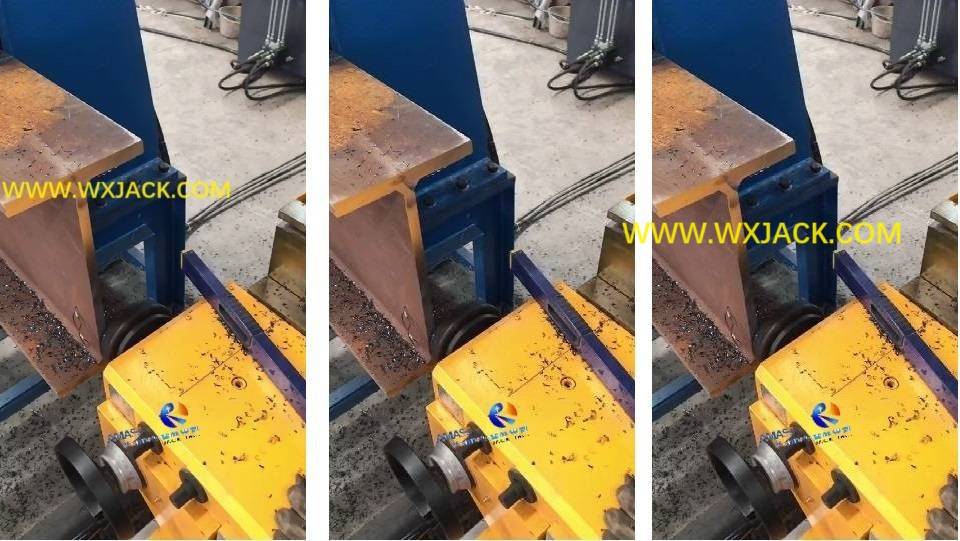

Revestimiento del extremo de la viga H, Seguimiento de datos operativos en tiempo real con interfaz CNC.y accionamiento del cilindro de aceite hidráulico bastidores de sujeción de piezas de trabajo en Wuxi JACK DX1520 Fresadora frontal de extremo de tubo de viga CNC H;

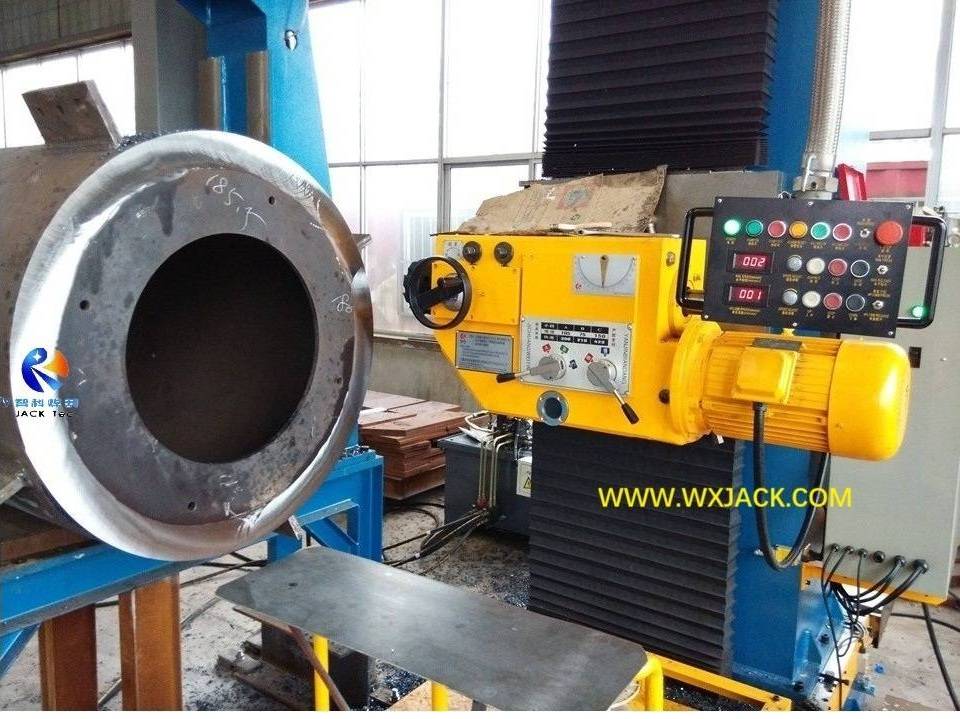

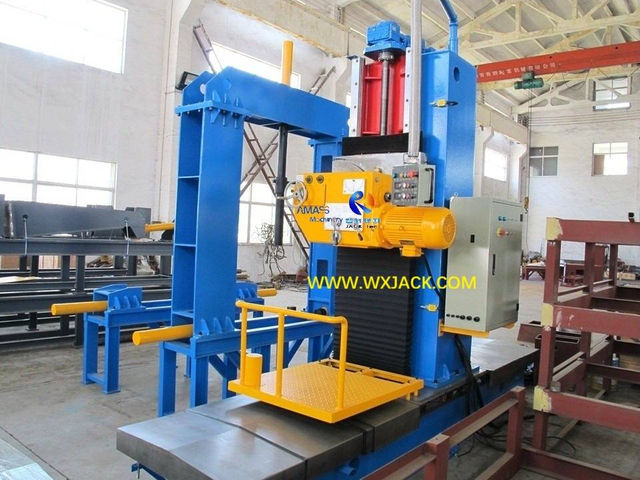

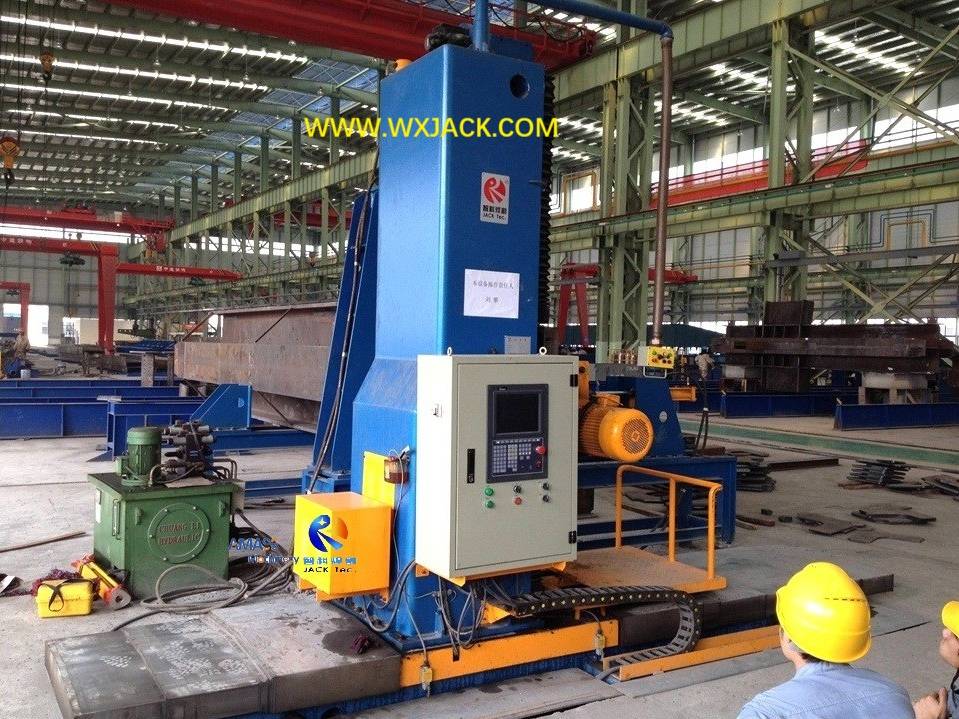

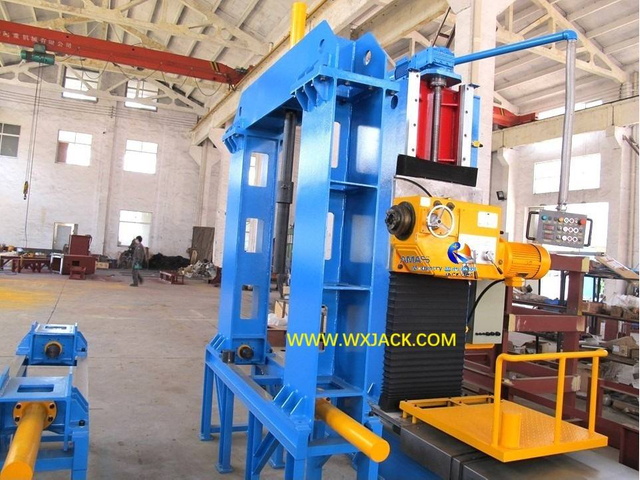

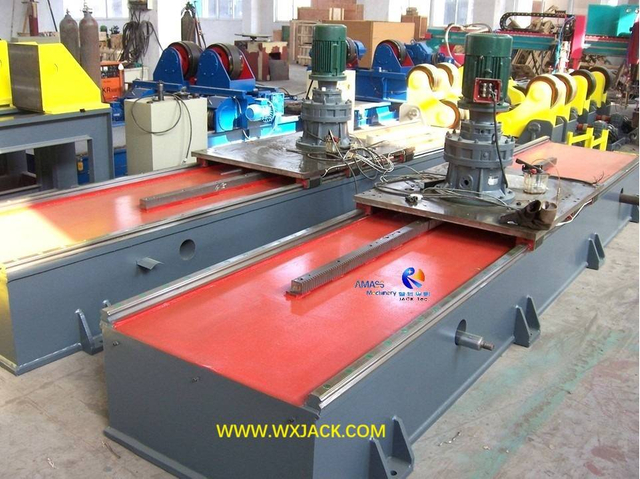

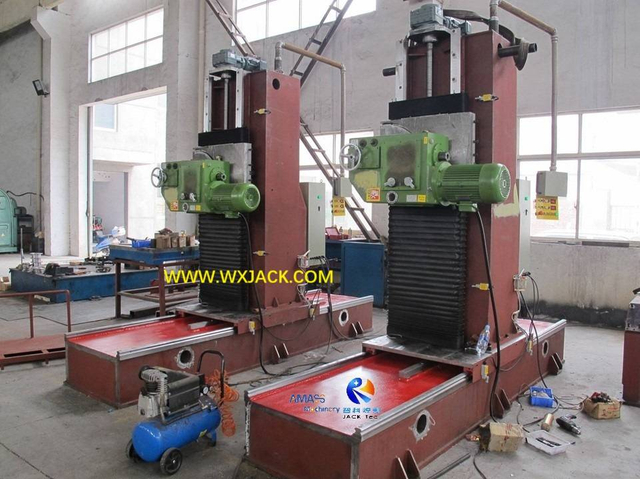

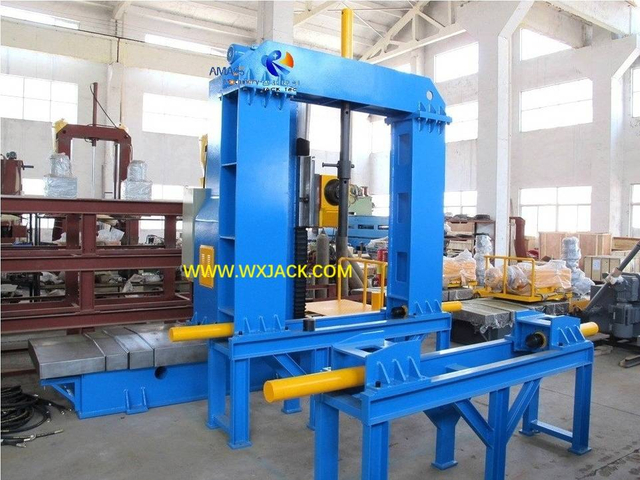

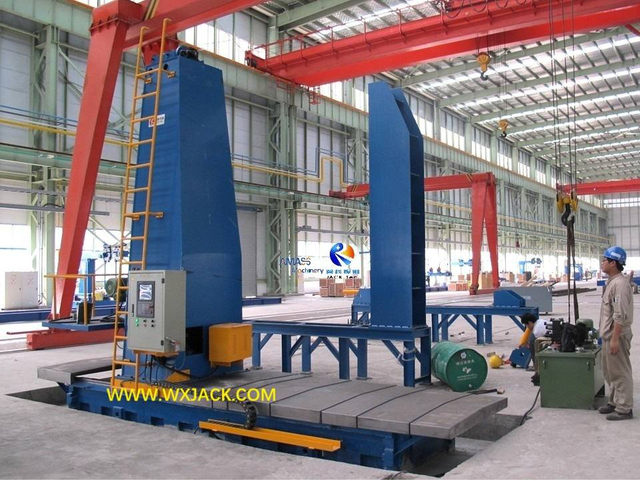

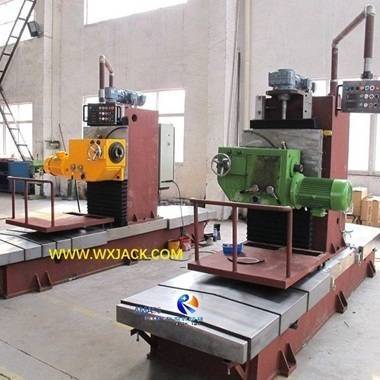

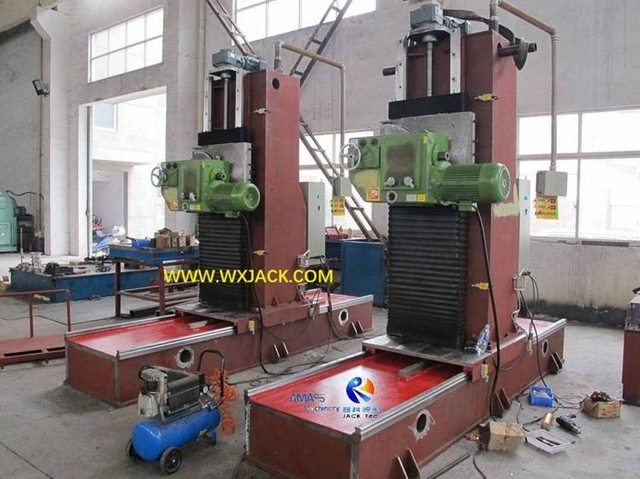

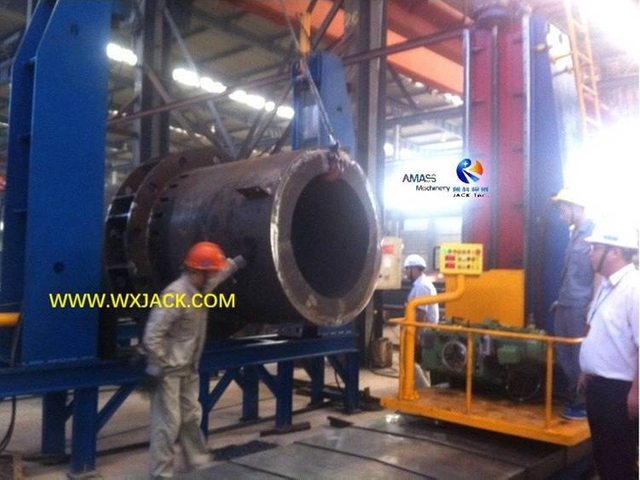

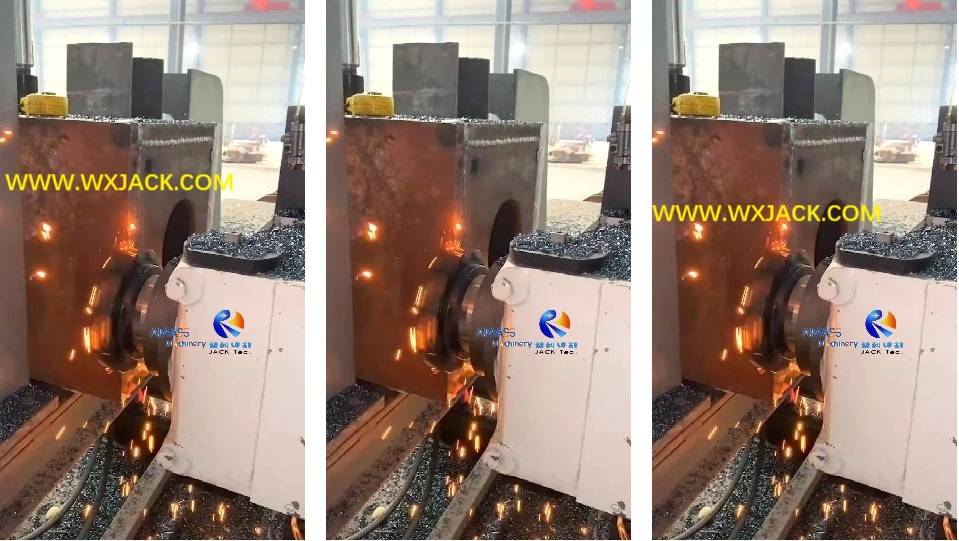

Talla pequeña Fresado frontal de viga BOX en Wuxi Máquina refrentadora de extremos de vigas JACK DX1010 H

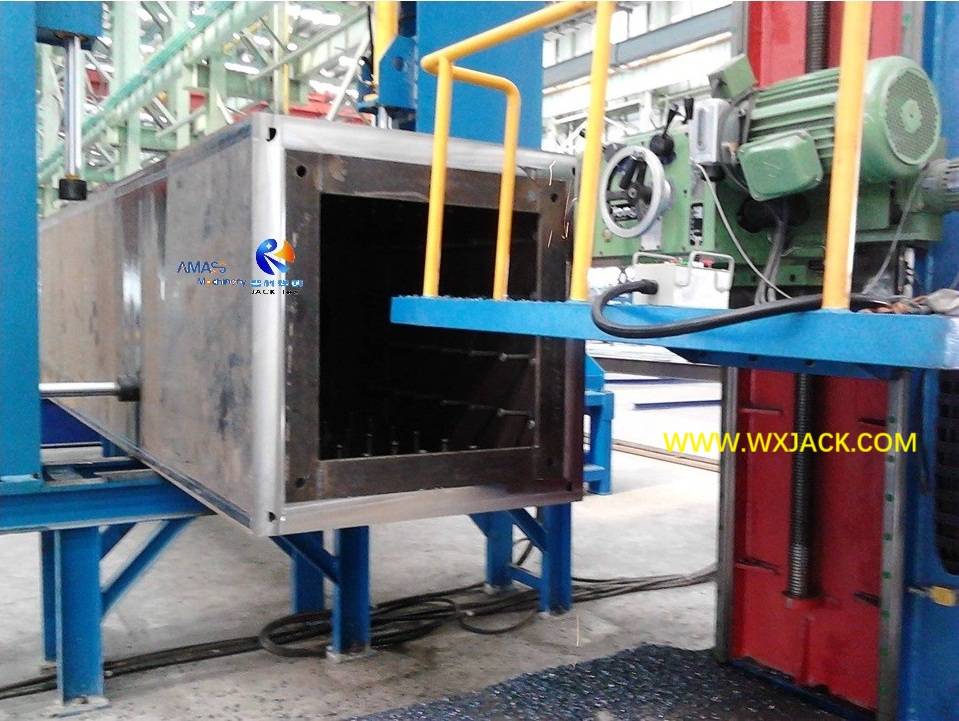

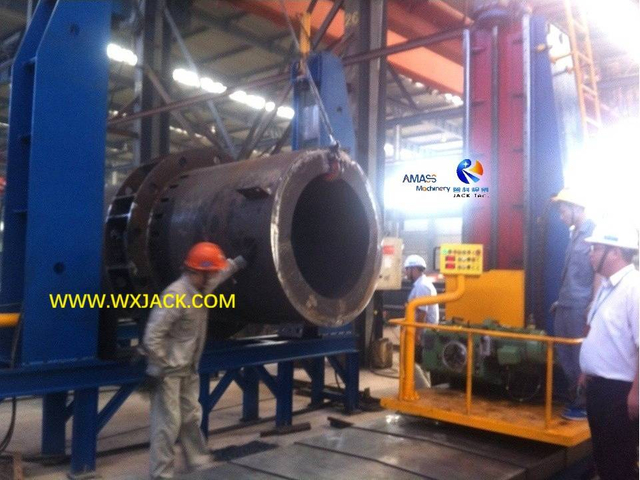

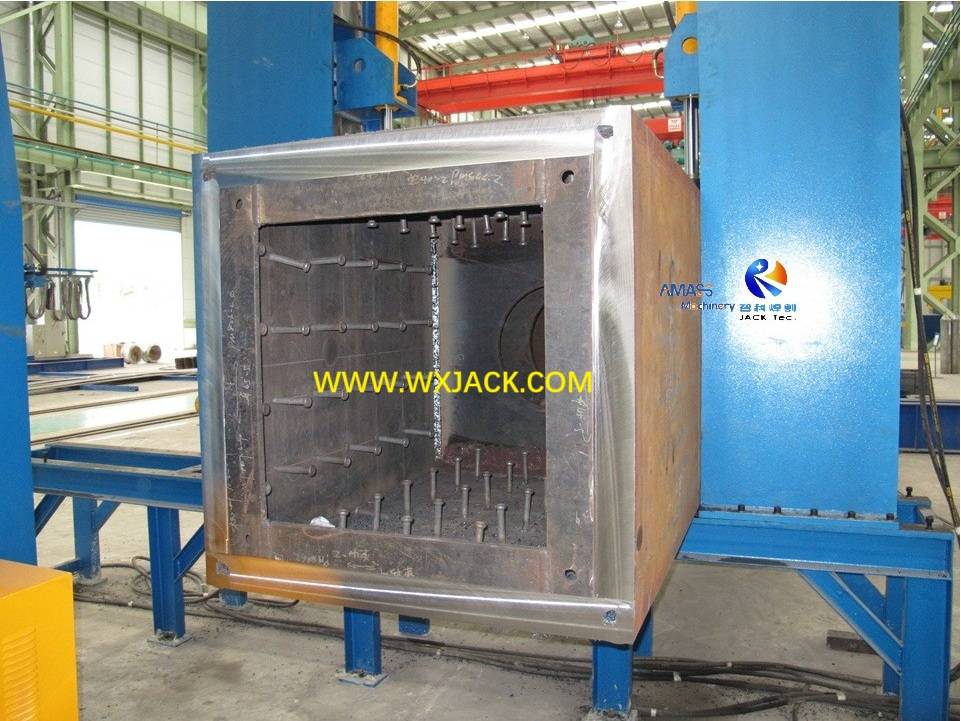

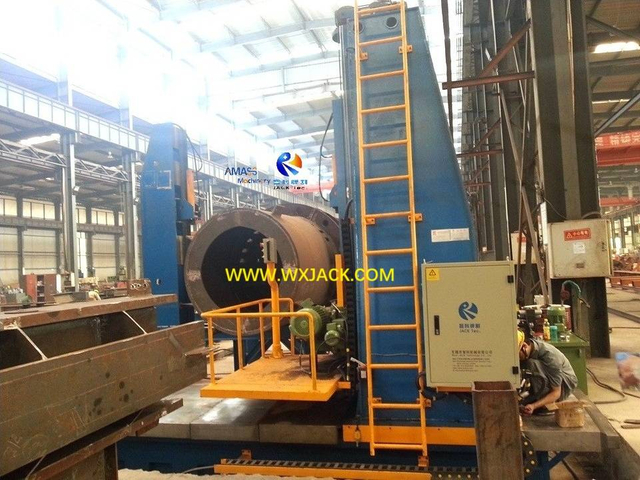

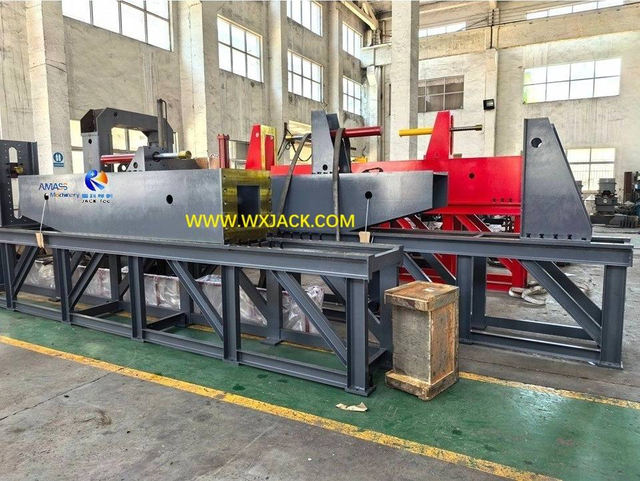

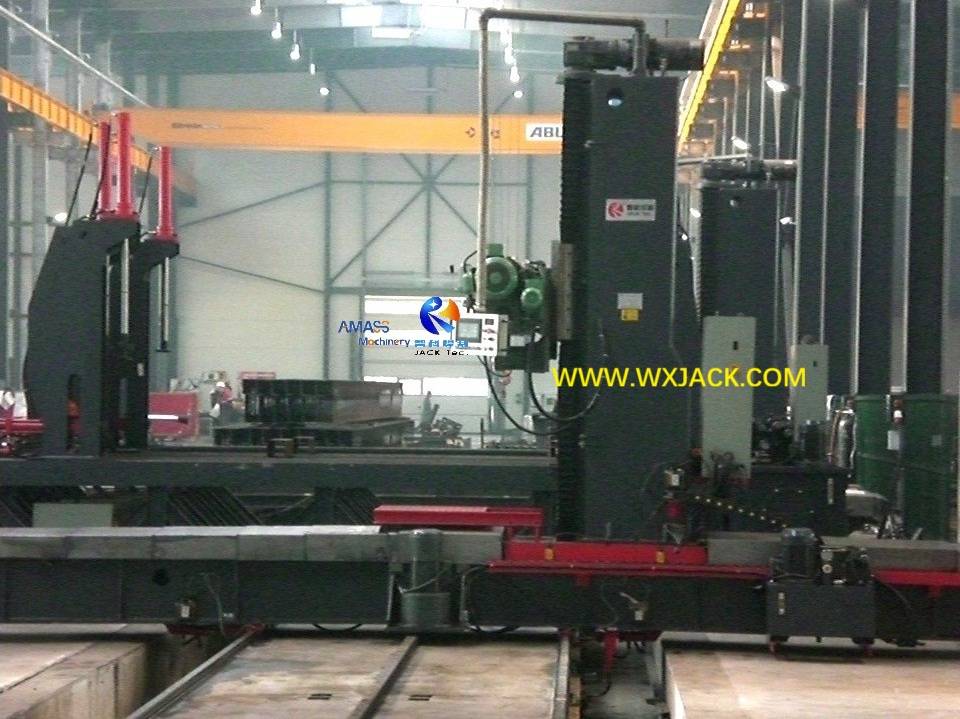

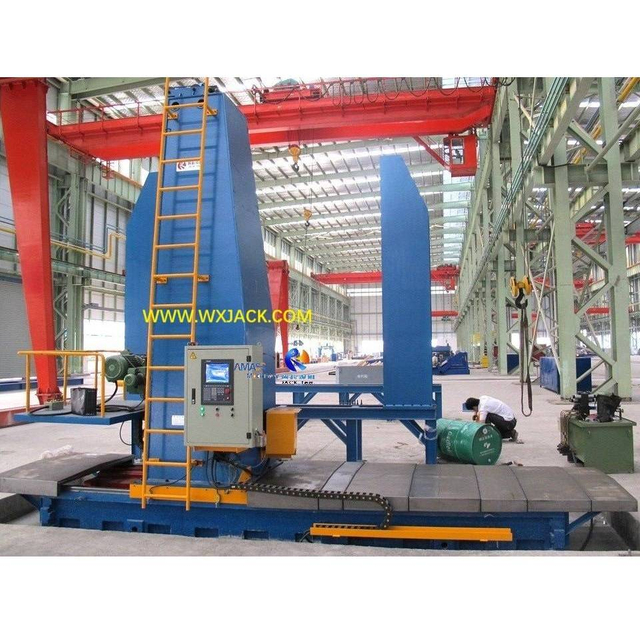

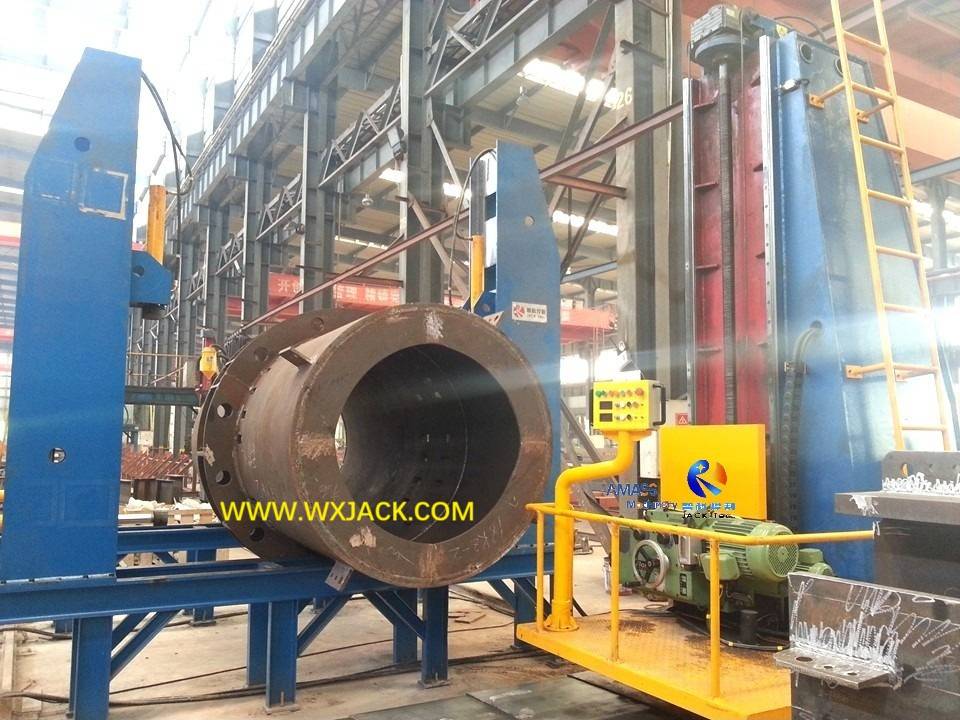

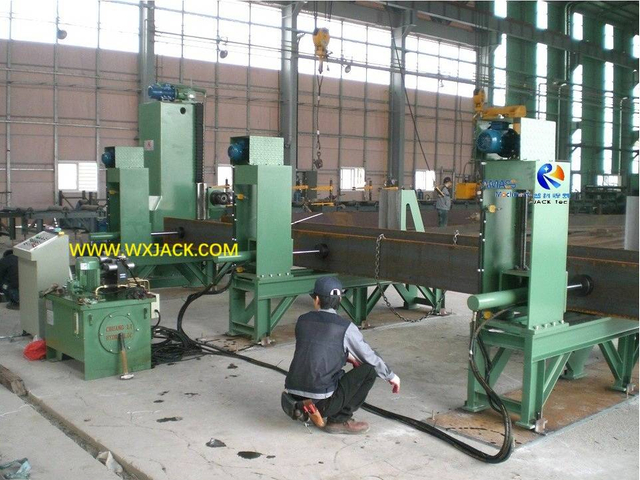

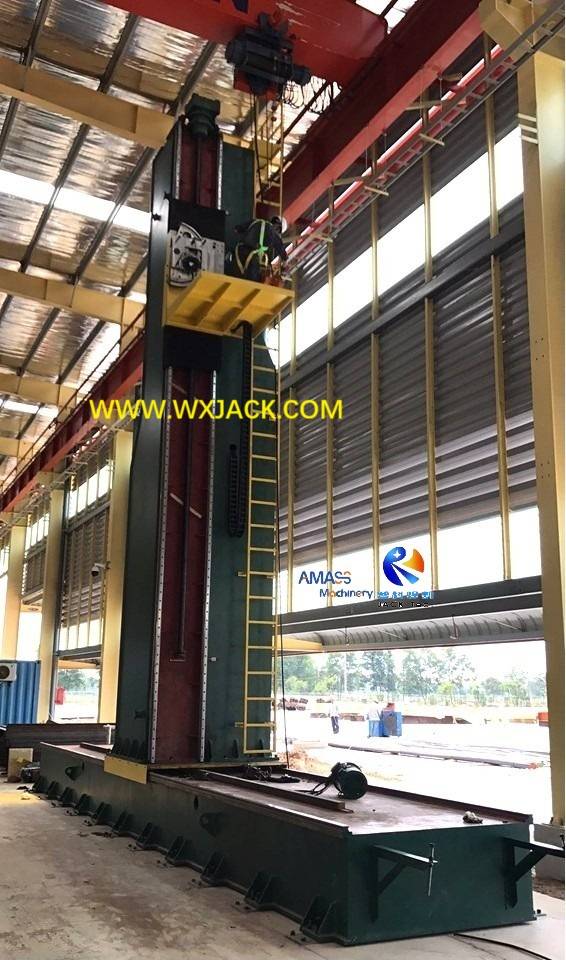

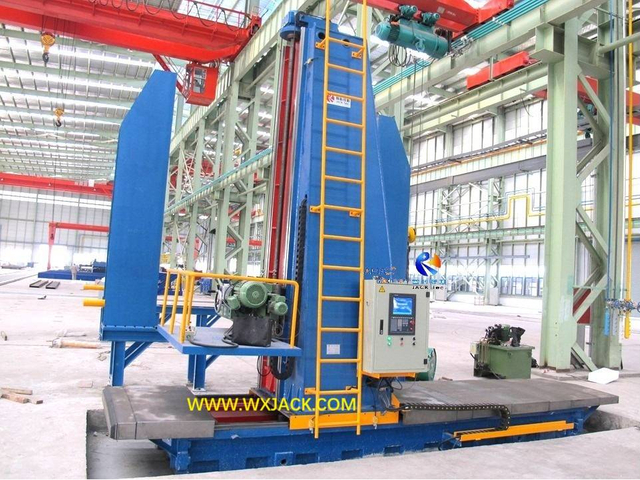

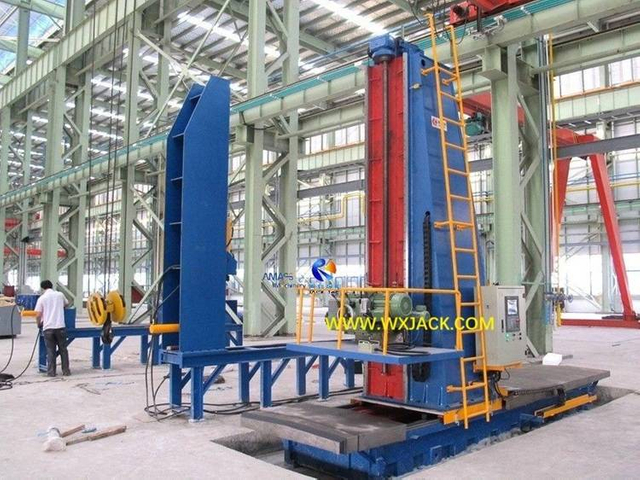

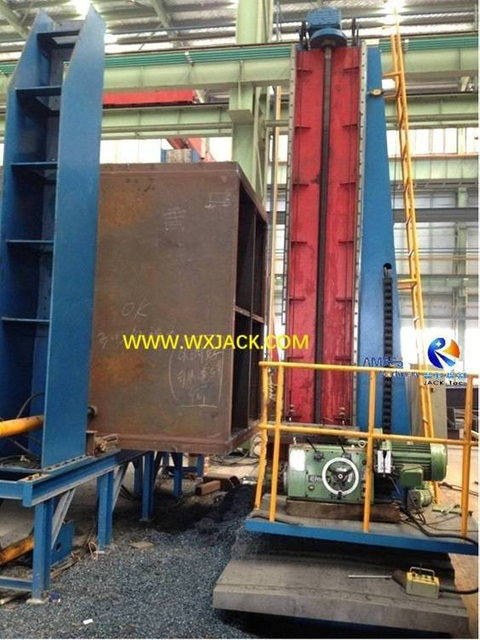

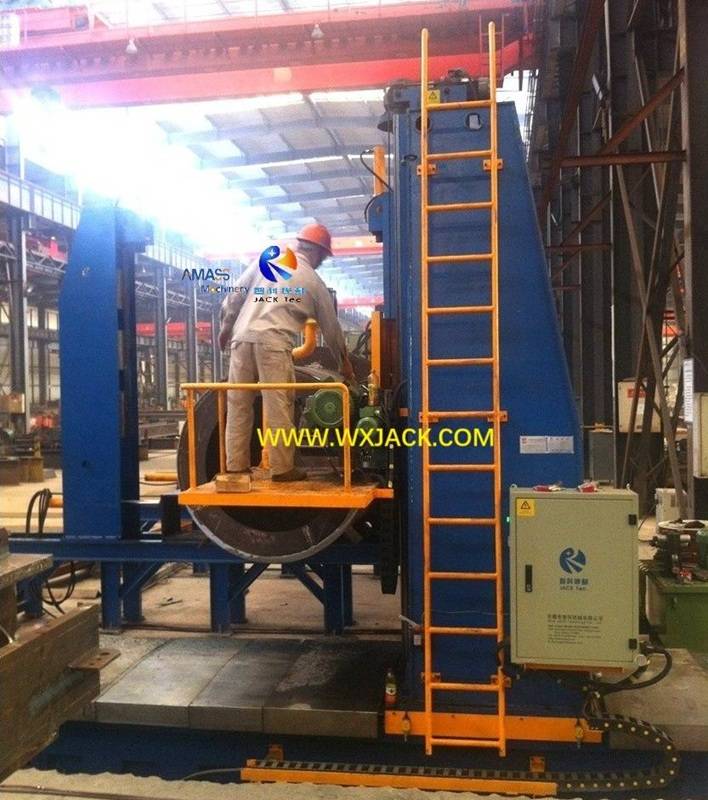

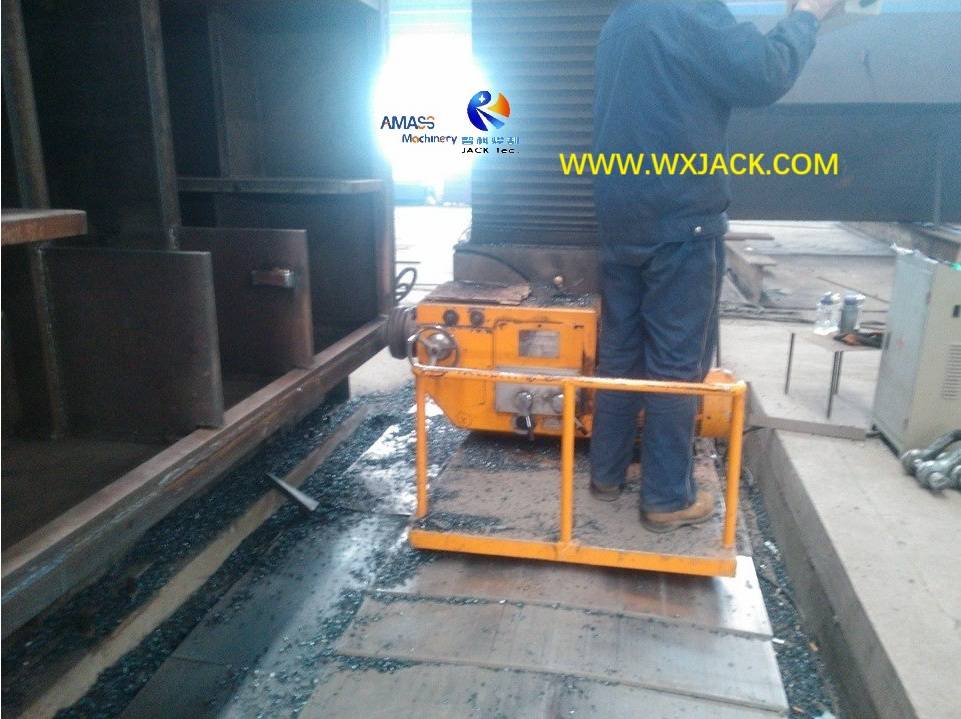

Fresado frontal en Talla grande Haz de CAJA de 2000 mm de altura con Wuxi JACK DX3030 CNC Fresadora frontal de extremo de tubo de viga H

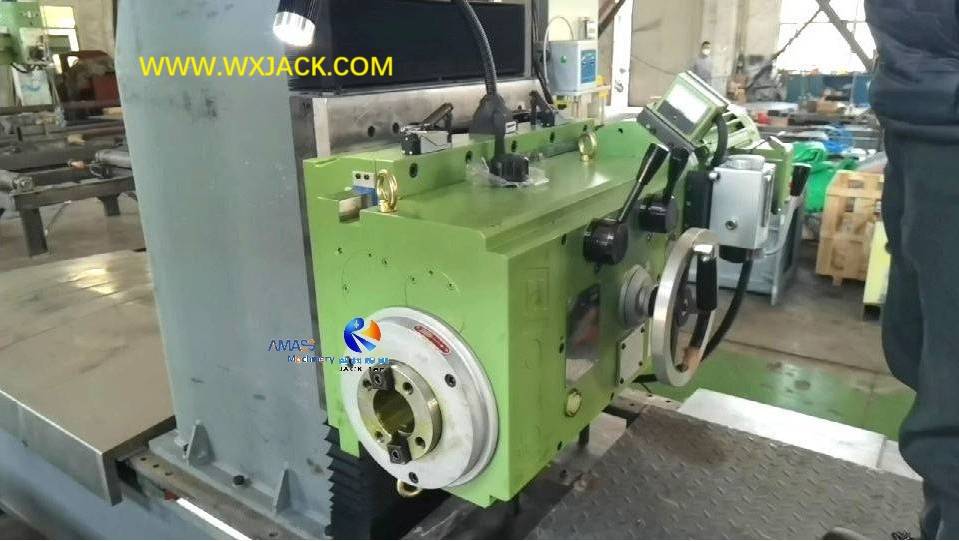

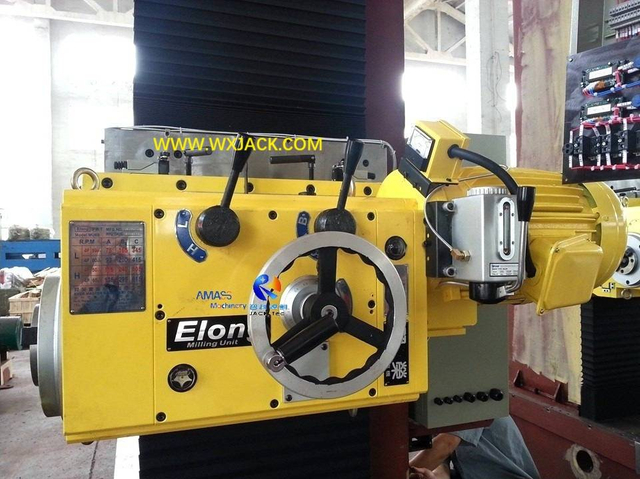

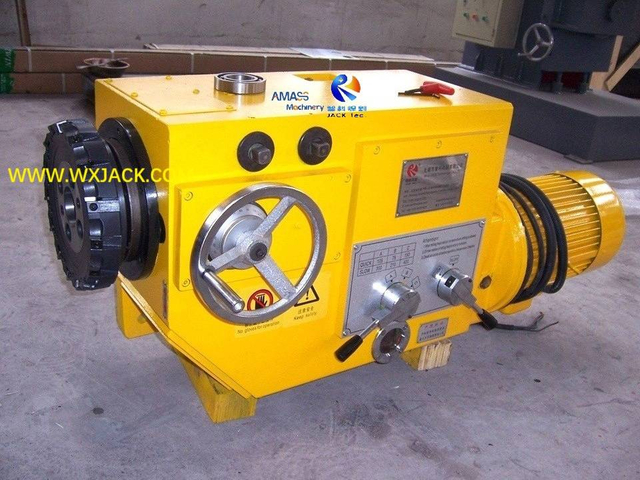

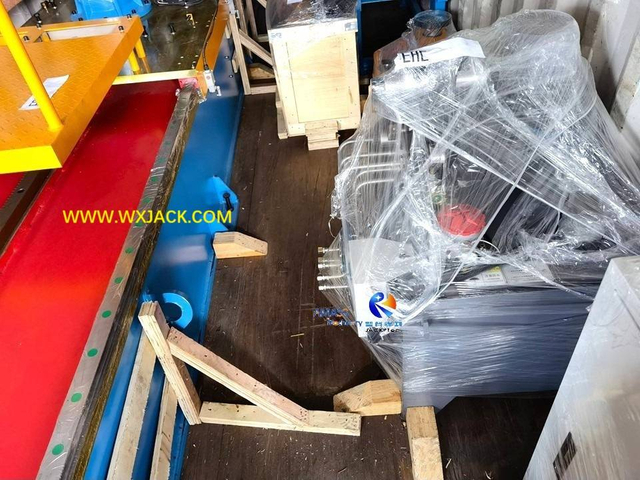

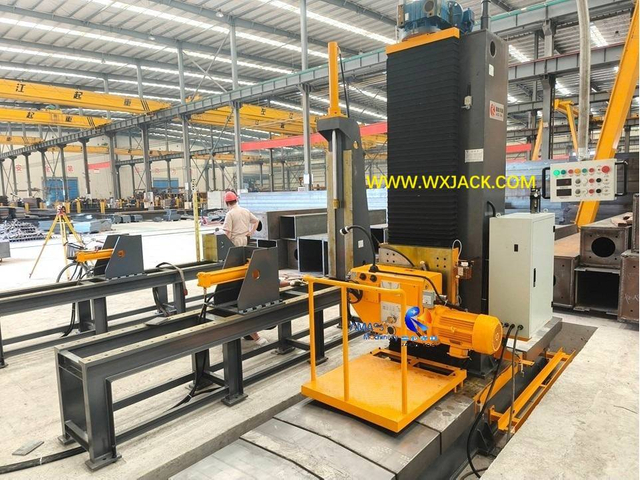

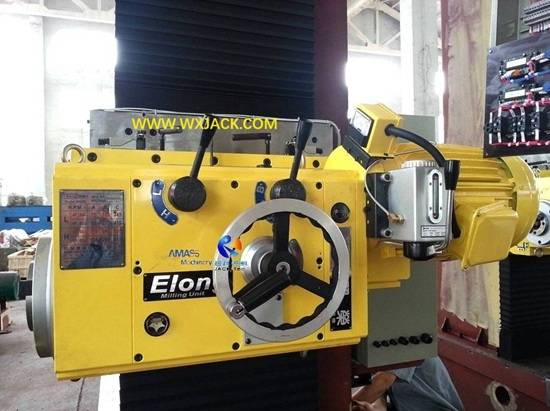

Puesta en marcha en ralentí del cabezal fresador de 7,5 kW, durante la instalación de la fresadora frontal de viga Wuxi JACK DX1540 H

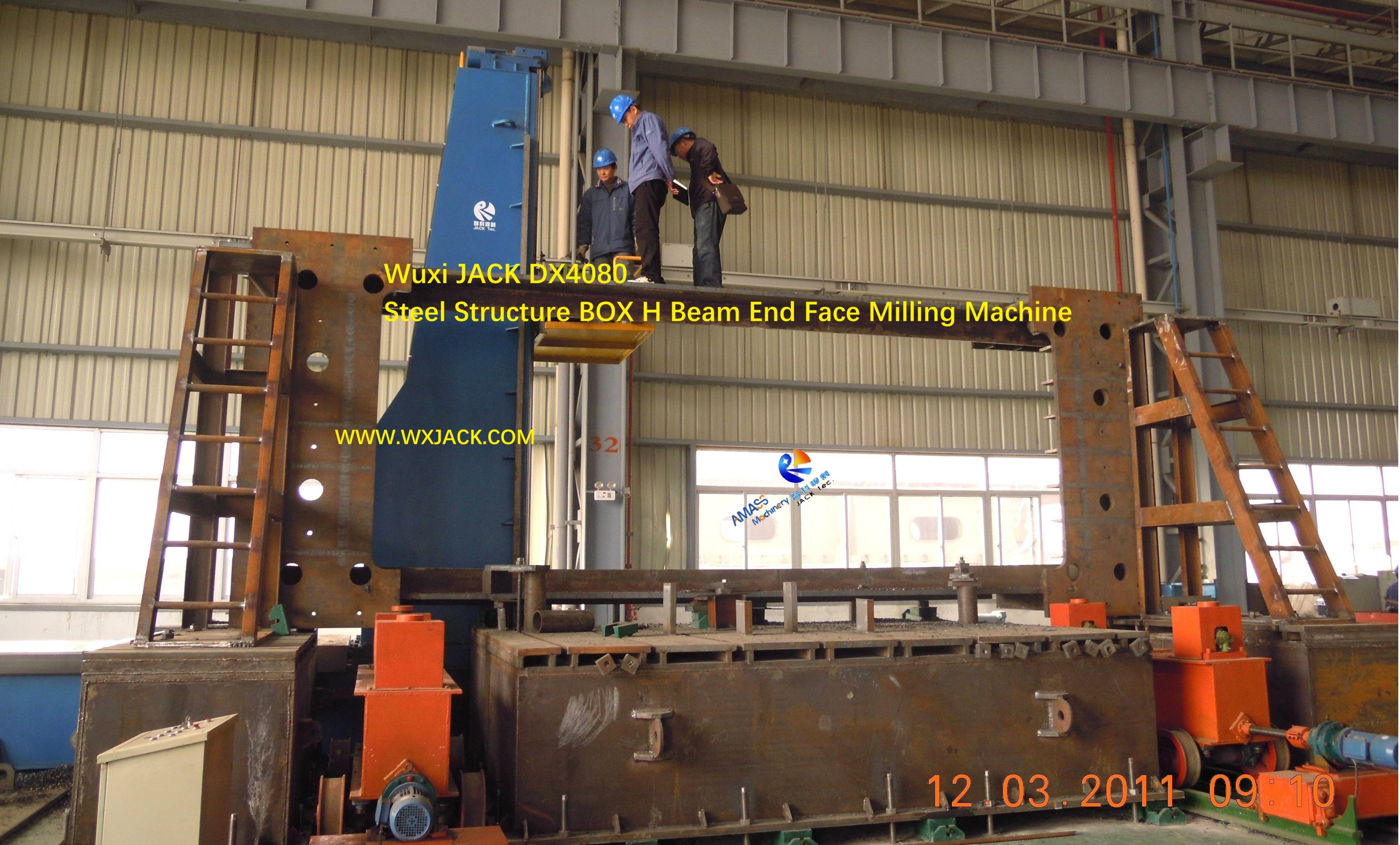

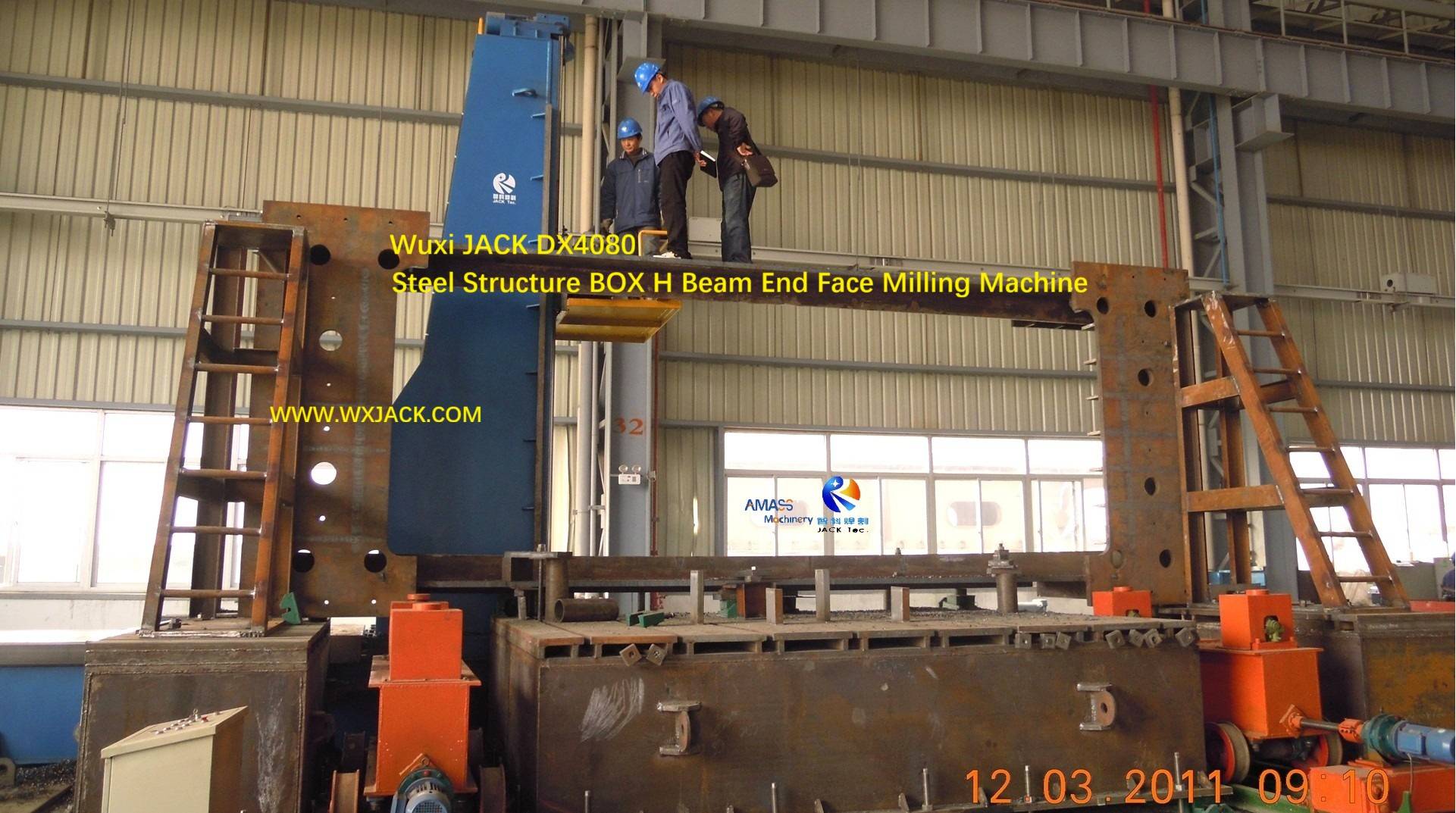

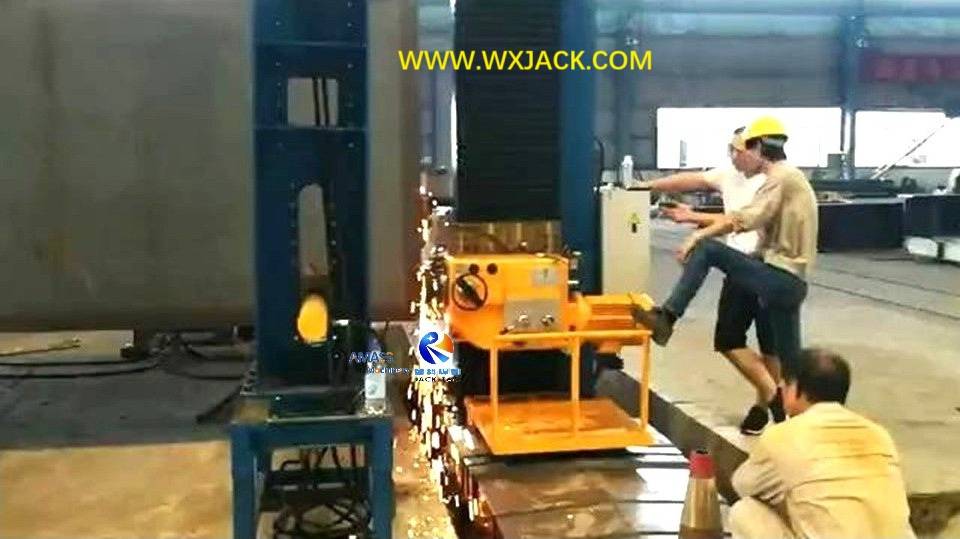

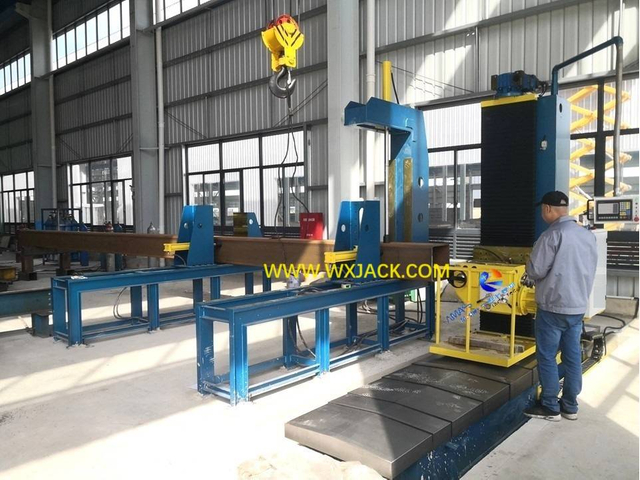

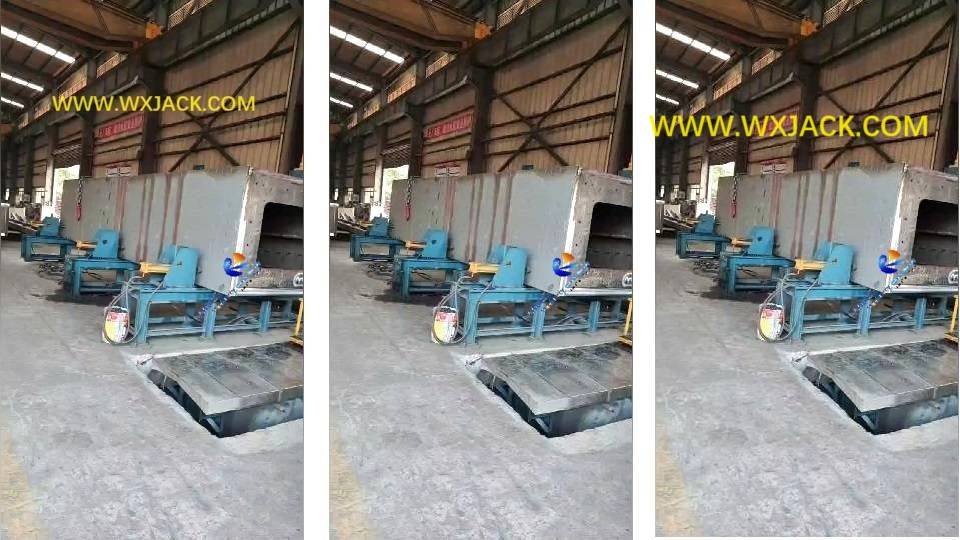

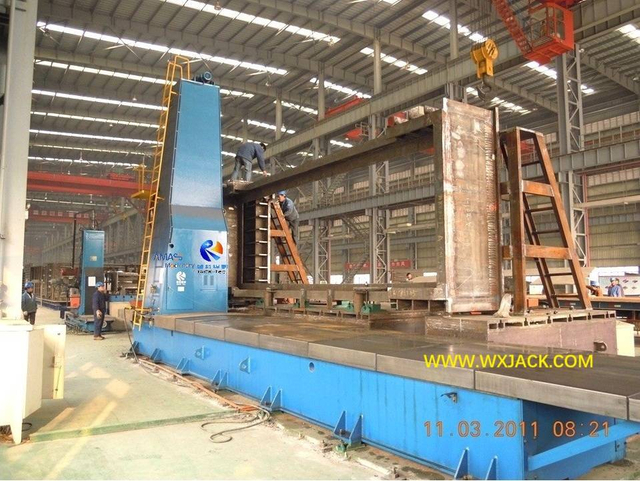

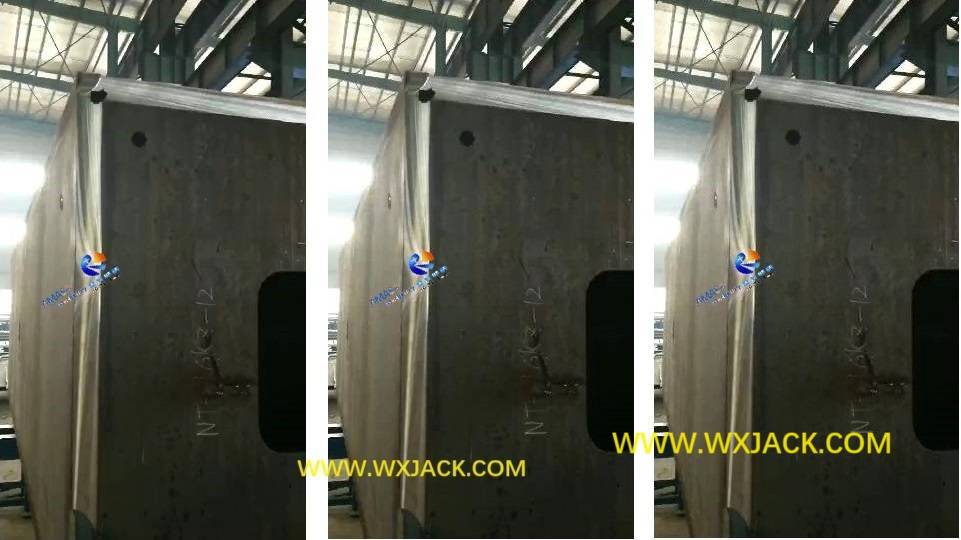

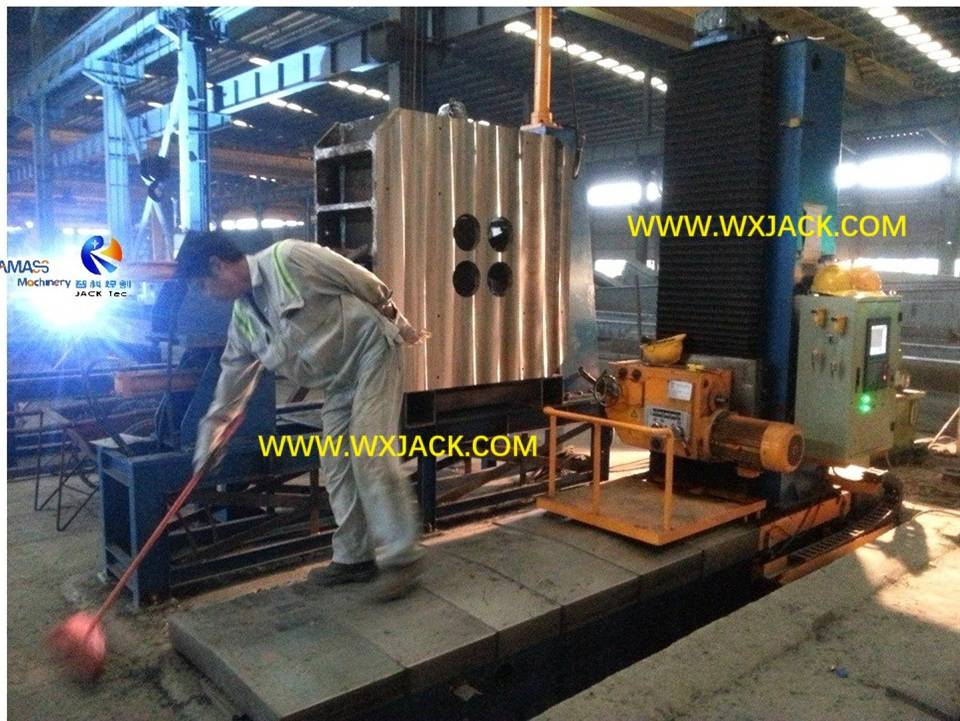

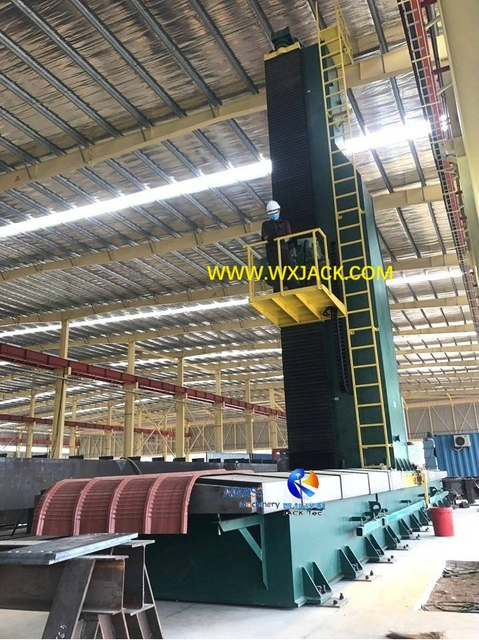

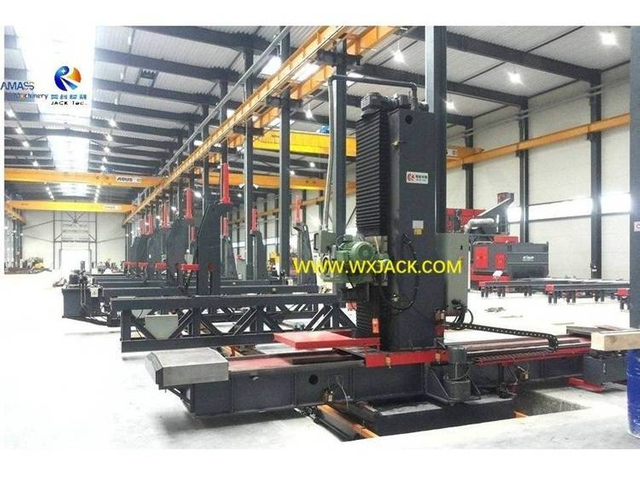

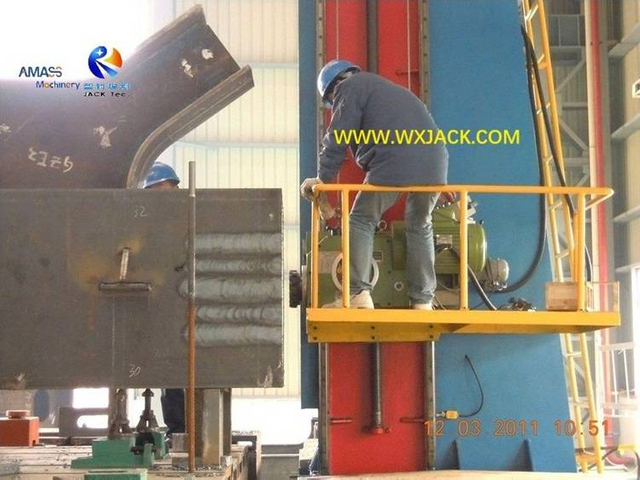

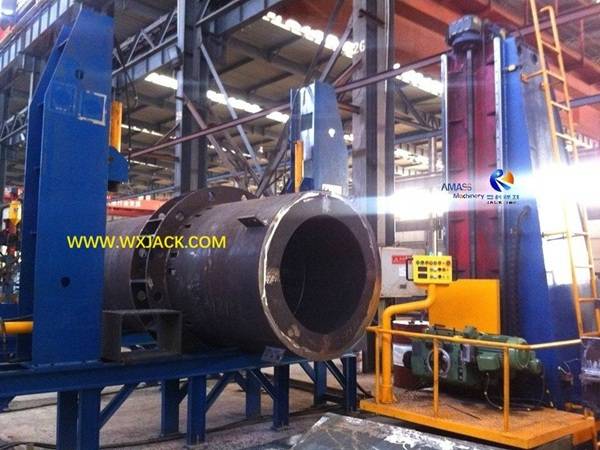

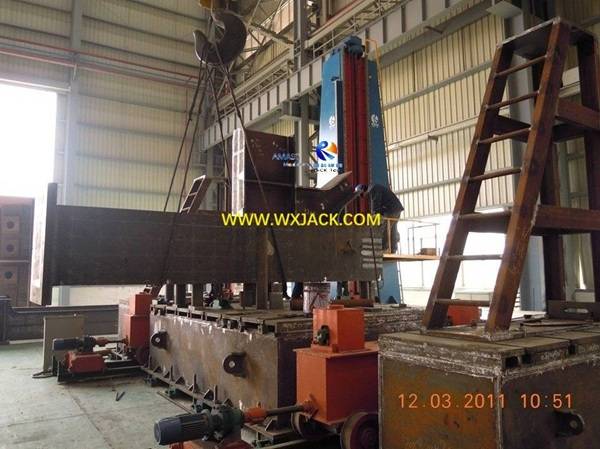

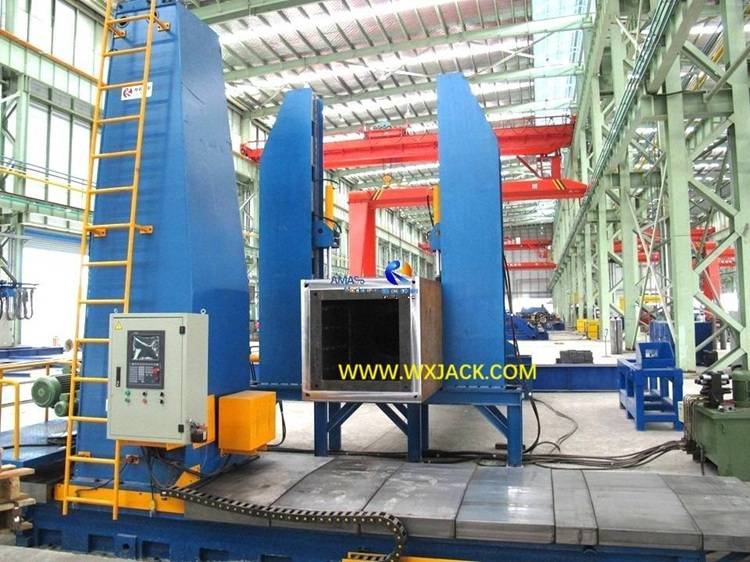

Fresado frontal en Viga BOX de pieza larga a gran escala en Wuxi JACK DX2030 CNC Fresadora frontal de extremo de tubo de viga H en el sitio del cliente

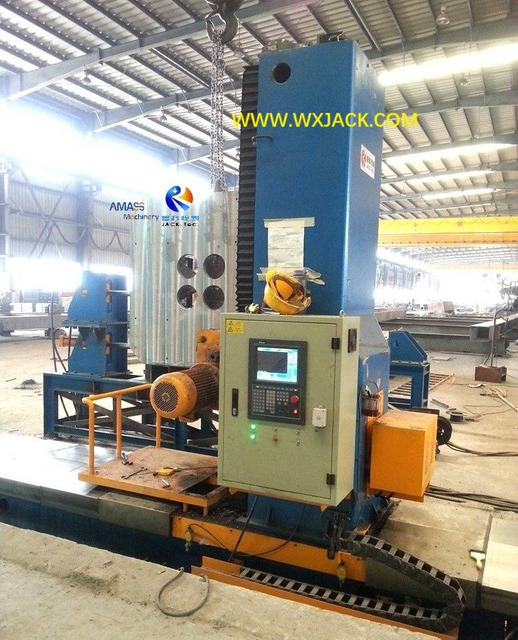

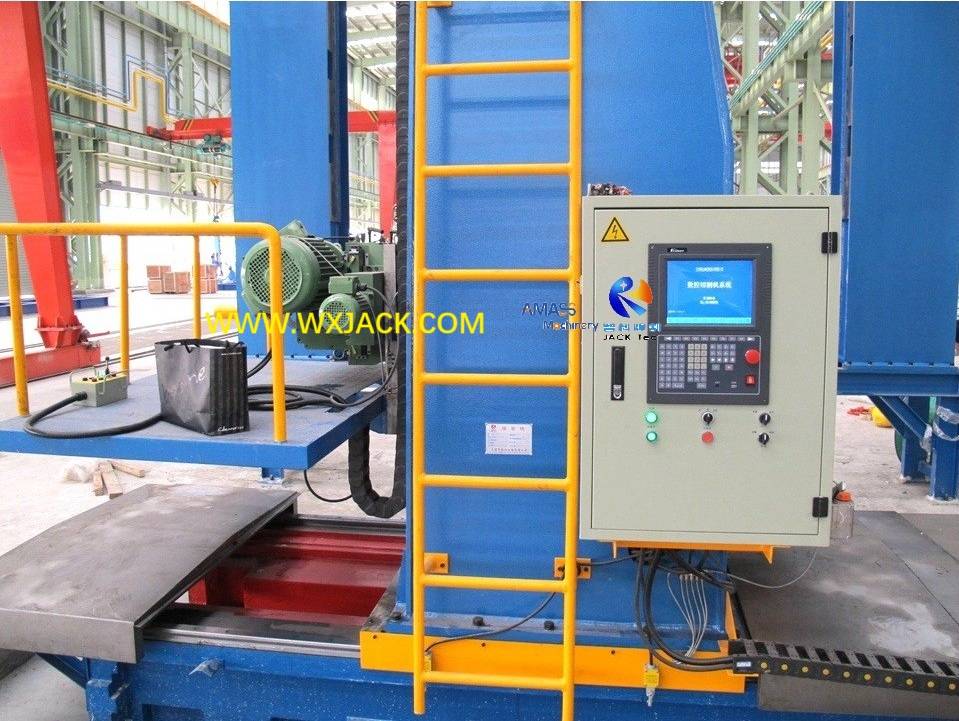

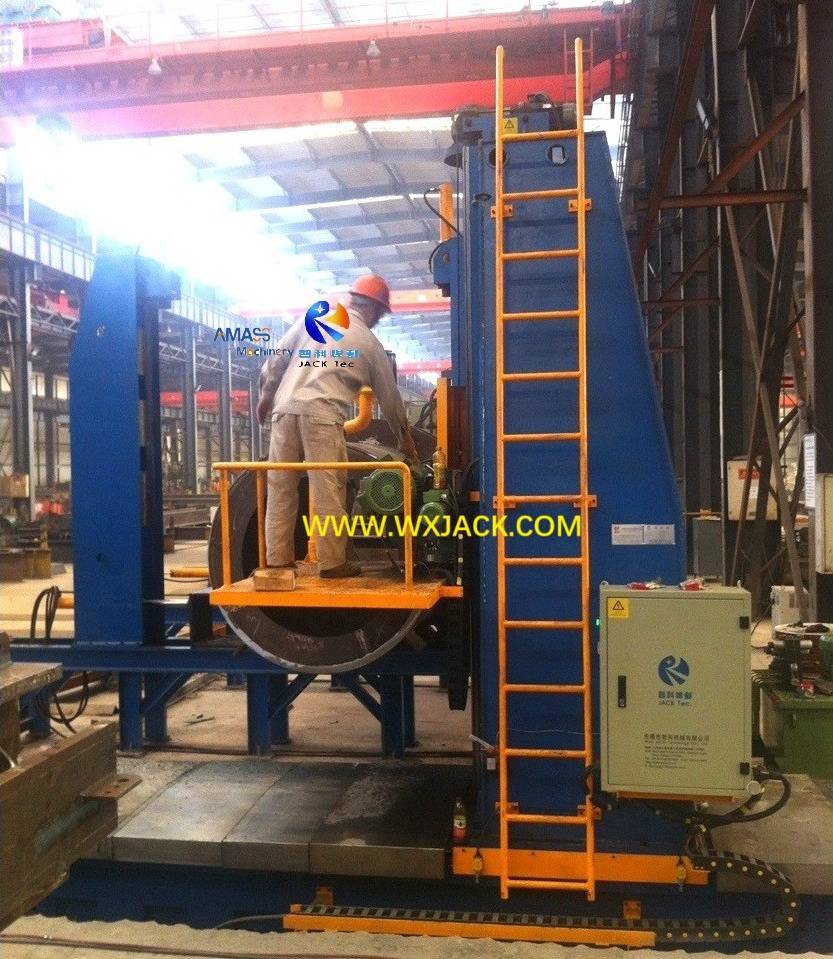

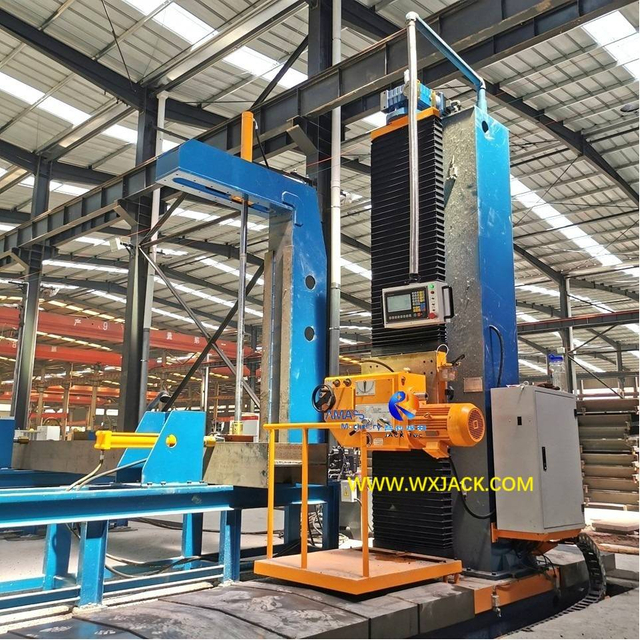

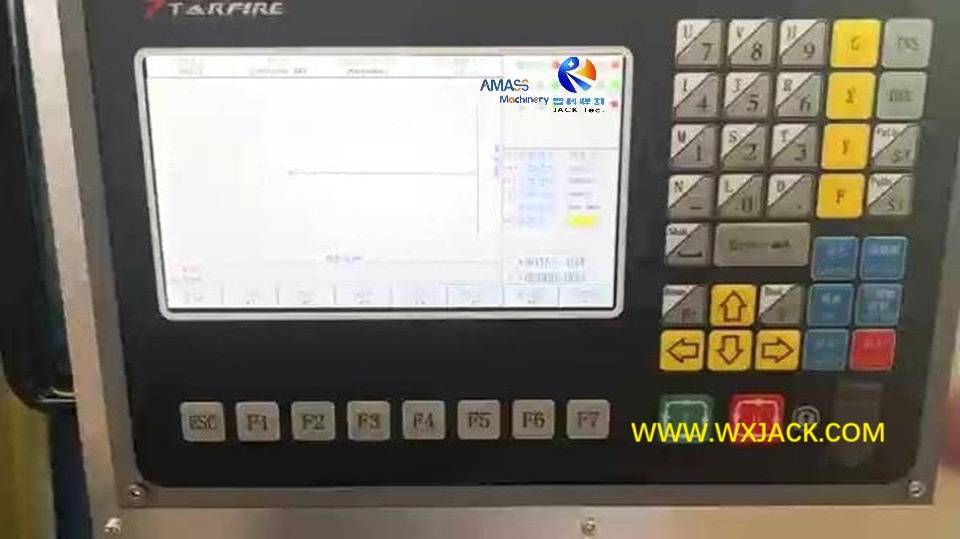

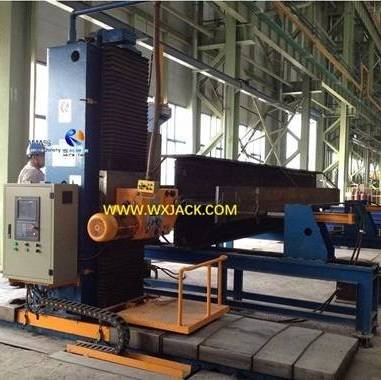

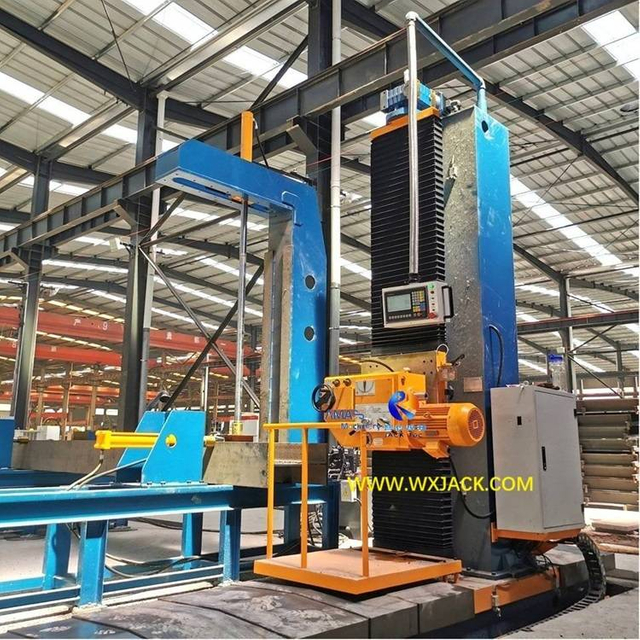

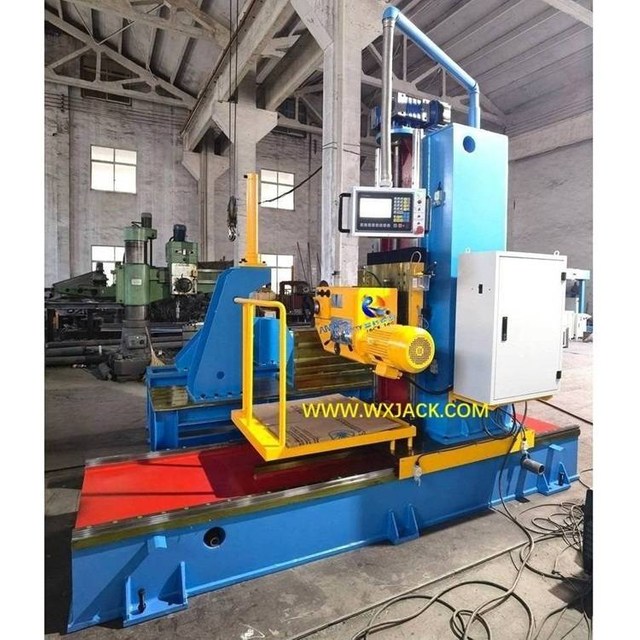

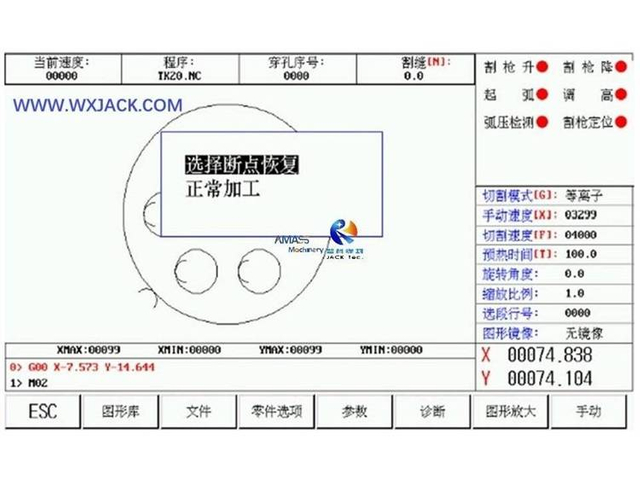

Pantalla de control CNC durante el fresado frontal de viga H, en Wuxi JACK DX1520 CNC Fresadora frontal de extremo de tubo de viga H
La fresadora frontal de viga Wuxi JACK H se puede dividir en 4 categorías:

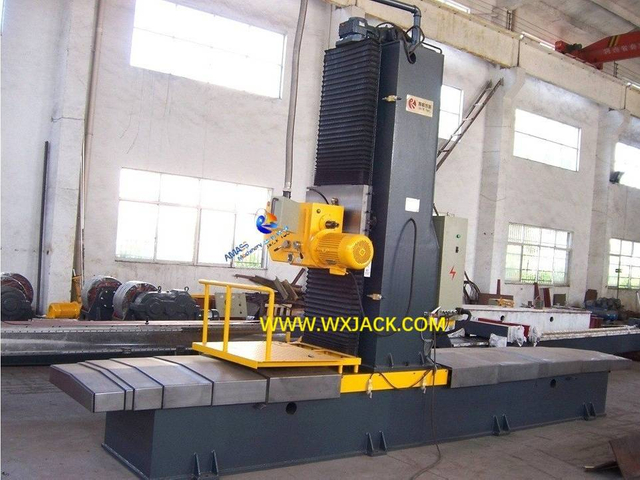

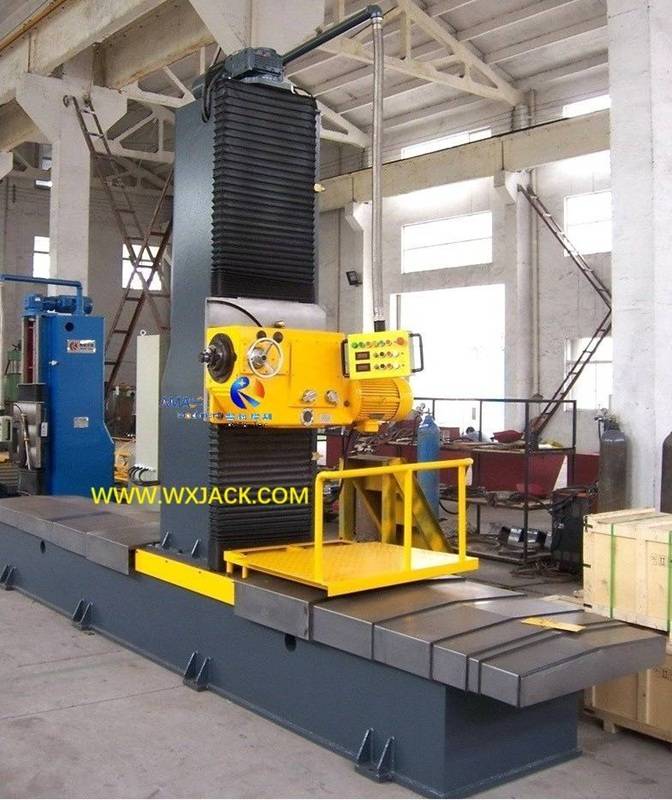

1. Fresadora frontal de viga H de modelos estándar: Modelos de servicio liviano a mediano: DX08xx a DX15xx;
2. Fresadora frontal de viga H de tamaño especial: Tamaño mediano grande a grande Modelos de servicio pesado: DX20xx a DX60xx;

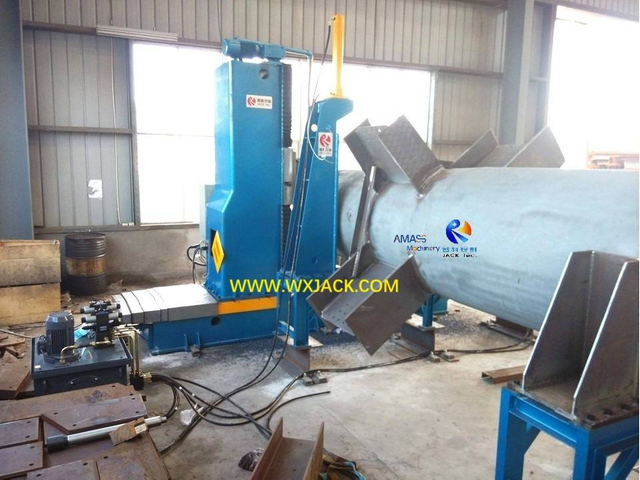

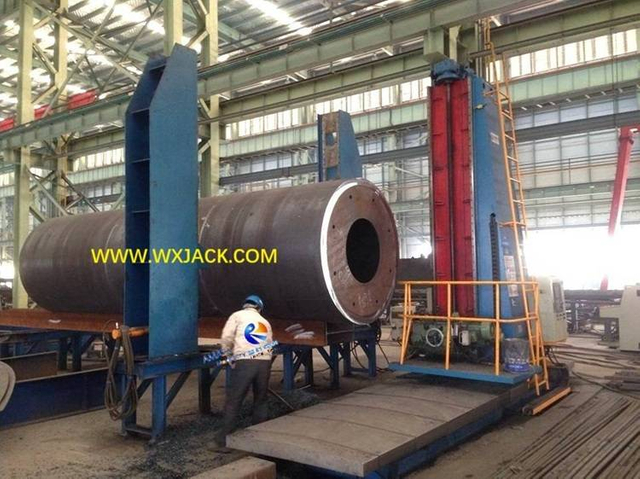

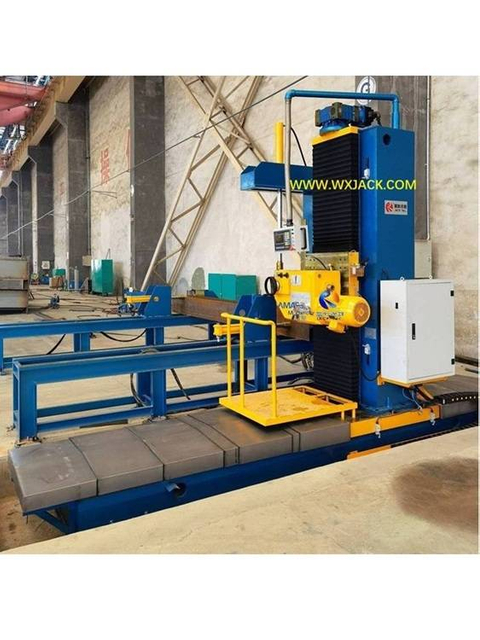

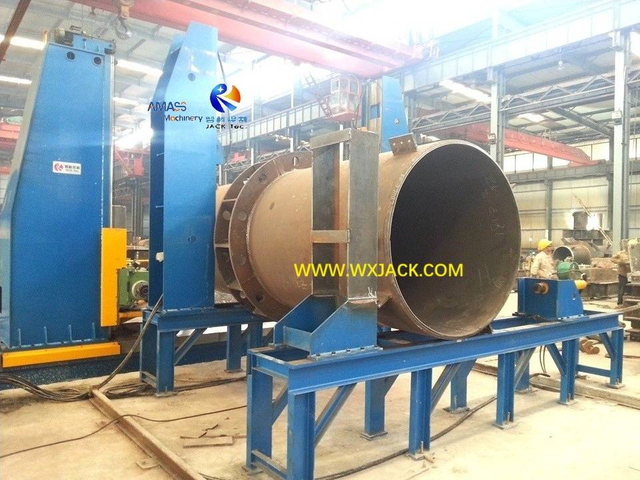

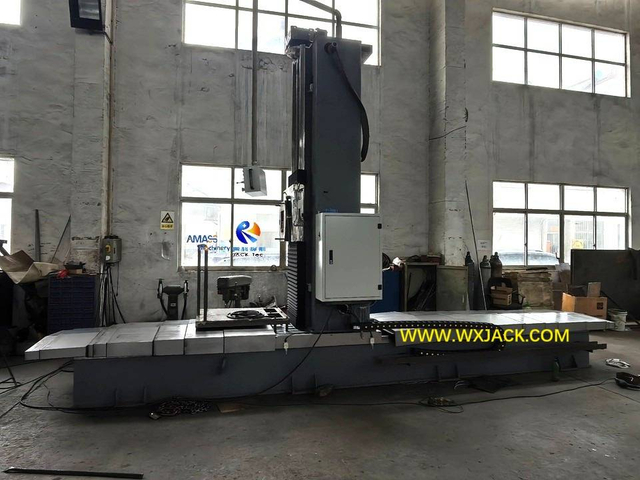

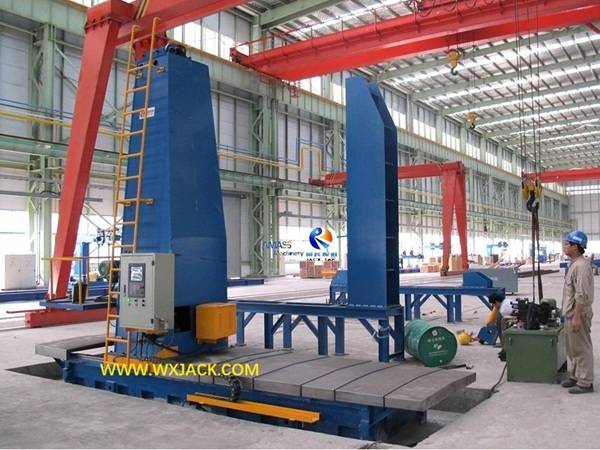

3. Fresadora frontal de extremo de tubo de viga CNC H: Modelos de servicio liviano a mediano: CNC-DX08xx a CNC-DX35xx;

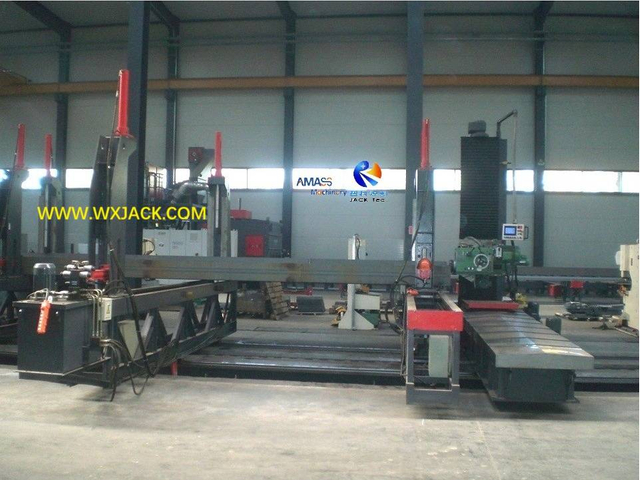

4. Centro de fresado y refrentado de miembros estructurales: Compuesto por varios juegos de fresadora frontal de extremo de tubo de viga en H CNC y soportes hidráulicos/mesa de trabajo giratoria hechos a medida.
1) Piezas de trabajo aplicables: Este alcance es el producto intermedio entre los modelos estándar y la máquina refrentadora de extremos de vigas H de alta resistencia.Se utiliza para fresado de extremos en diámetros o longitudes laterales de 2000 mm a 3000 mm;

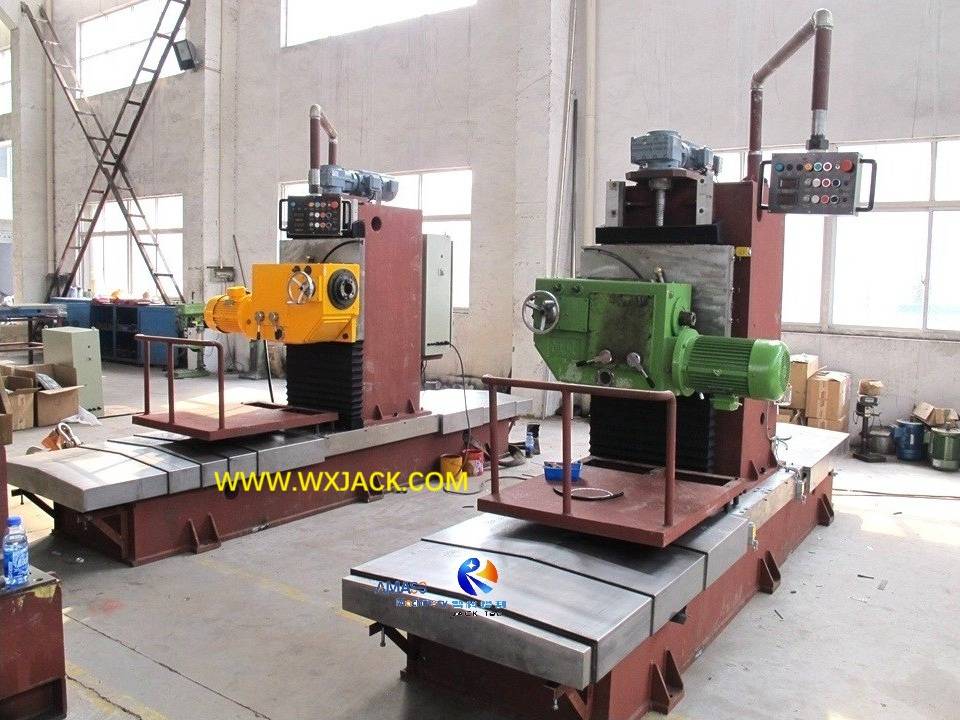

2) Los modelos frecuentemente seleccionados son DX2040 / DX2060 / DX3030 Base de fundición / DX3030 / DX3050 H Fresadora frontal de viga.

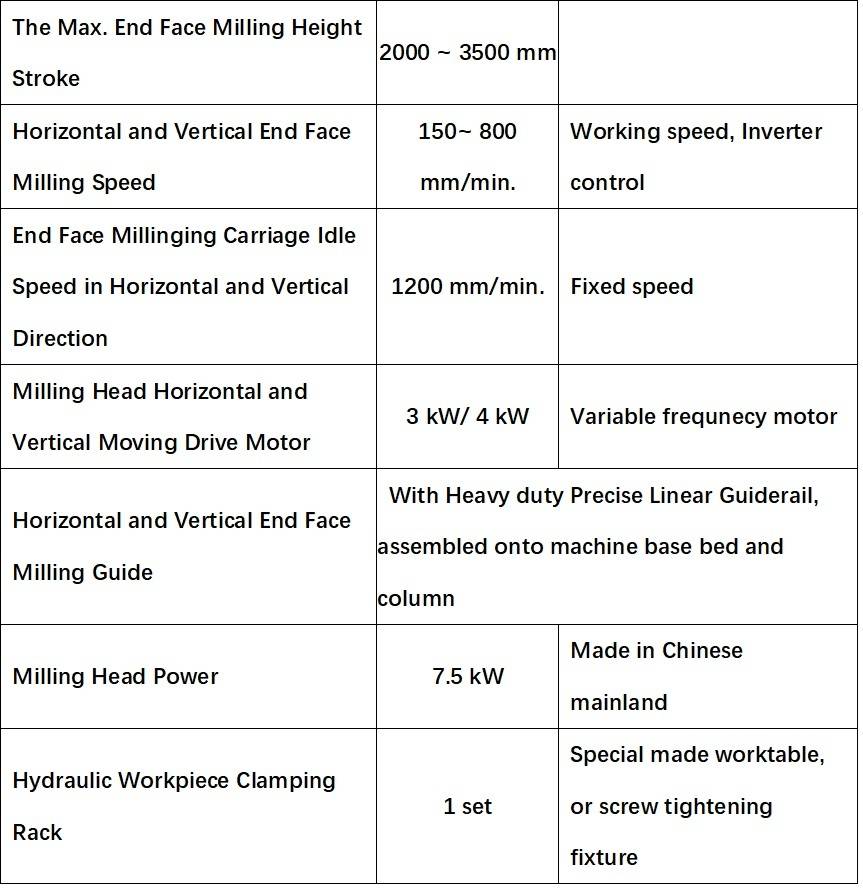

La pieza de trabajo más grande Altura de la sección transversal | 2000 ~ 3500 milímetros | |
Fresado frontal horizontal Velocidad | 150 ~ 800 mm/min. | Velocidad de trabajo, Inversor control |
Carro de planeado inactivo Velocidad en Horizontal y Dirección vertical | 1200 mm/min. | Velocidad arreglada |
Velocidad de fresado frontal vertical del revestimiento del extremo de la viga H Máquina | 150~800 mm/minuto, Fijo o variable | Accionamiento motorizado o manual hecho;Para accionamiento por motor, con o sin inversor |
Motor de conducción horizontal | 3 kilovatios | Motor de frecuencia variable |
Motor de accionamiento vertical del Máquina para refrentar extremos de vigas en H | 4 kilovatios | |
Extremo horizontal y vertical Guía de revestimiento | Con riel guía lineal preciso de alta resistencia, montado en la base de la máquina y columna | |
Potencia del cabezal de fresado | 7,5 kilovatios | Hecho en chino continente |
Sujeción hidráulica de piezas de trabajo Rack | 1 grupo | Mesa de trabajo hecha especialmente, o dispositivo de apriete de tornillos |
1) Uso extensivo: Esta gama de productos tiene el rango de aplicación más amplio y el mayor volumen de ventas, lo cual es un requisito previo para el uso de estructuras de acero;
2) Los modelos frecuentemente seleccionados son DX0820,/ DX1015/ DX1215/ DX1520/ DX1530/ DX1540 Máquina para refrentar extremos de vigas en H.

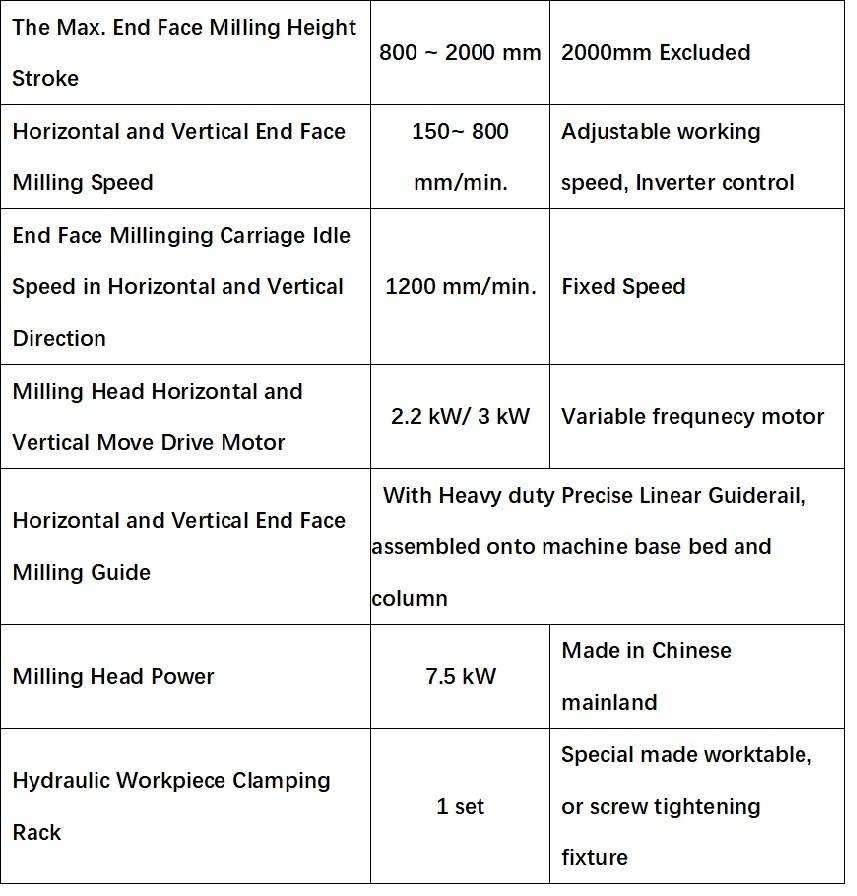

La pieza de trabajo más grande Altura de la sección transversal | 800 ~ 2000 milímetros | 2000 mm excluidos |
Fresado frontal horizontal Velocidad | 150 ~ 800 mm/min. | Velocidad de trabajo, Inversor control |
Carro de planeado inactivo Velocidad en Horizontal y Dirección vertical | 1200 mm/min. | Velocidad arreglada |
Fresado frontal vertical Velocidad | 150~800 mm/min., Fijo o Variable | Motorizado o hecho a mano;Para accionamiento por motor, con o sin inversor |
Motor de accionamiento horizontal de el fresado frontal de viga H Máquina | 2,2 kilovatios | Motor de frecuencia variable |
Motor de accionamiento vertical del Fresado frontal de viga H Máquina | 3 kilovatios | |
Extremo horizontal y vertical Guía de revestimiento | Con riel guía lineal preciso de alta resistencia, ensamblado en la base y columna de la máquina | |
Potencia del cabezal de fresado | 7,5 kilovatios | Hecho en China continental |
Pieza de trabajo hidráulica Estante de sujeción | 1 grupo | Mesa de trabajo de fabricación especial o dispositivo de apriete de tornillos. |
1) Producto de nicho: Esta gama de máquinas tiene un volumen de uso relativamente pequeño en el mercado y sólo una minoría de proveedores en la industria tiene la capacidad de desarrollarla y producirla;
2) Los modelos típicos son fresadoras frontales de vigas en H de alta resistencia DX4060 / DX4080 / DX5080 / DX6080.
Cruz de pieza de trabajo más grande Altura de la sección | 4.000 ~ 6.000 milímetros | |
Fresado frontal horizontal Velocidad | 150 ~ 800 mm/min. | Velocidad de trabajo, Inversor control |
Carro de planeado inactivo Velocidad | 1200 mm/min. | Velocidad arreglada |
Velocidad de fresado frontal vertical del extremo de viga H de servicio pesado Máquina de revestimiento | 150~800 mm/minuto, Fijo o variable | Motorizado o hecho a mano; Para accionamiento por motor, con o sin inversor |
Potencia del motor de conducción horizontal | 4 kilovatios | Motor de frecuencia variable |
Motor de accionamiento vertical del Revestimiento de extremo de viga H de alta resistencia Máquina | 5,5 kilovatios | |
Extremo horizontal y vertical Orientación frontal | Con guía lineal precisa de alta resistencia, ensamblada sobre la base y la columna de la máquina | |
Potencia del cabezal de fresado | 7,5 / 9,3 / 11 kilovatios | |
Accionamiento hidráulico Unidad de sujeción | No hay necesidad |

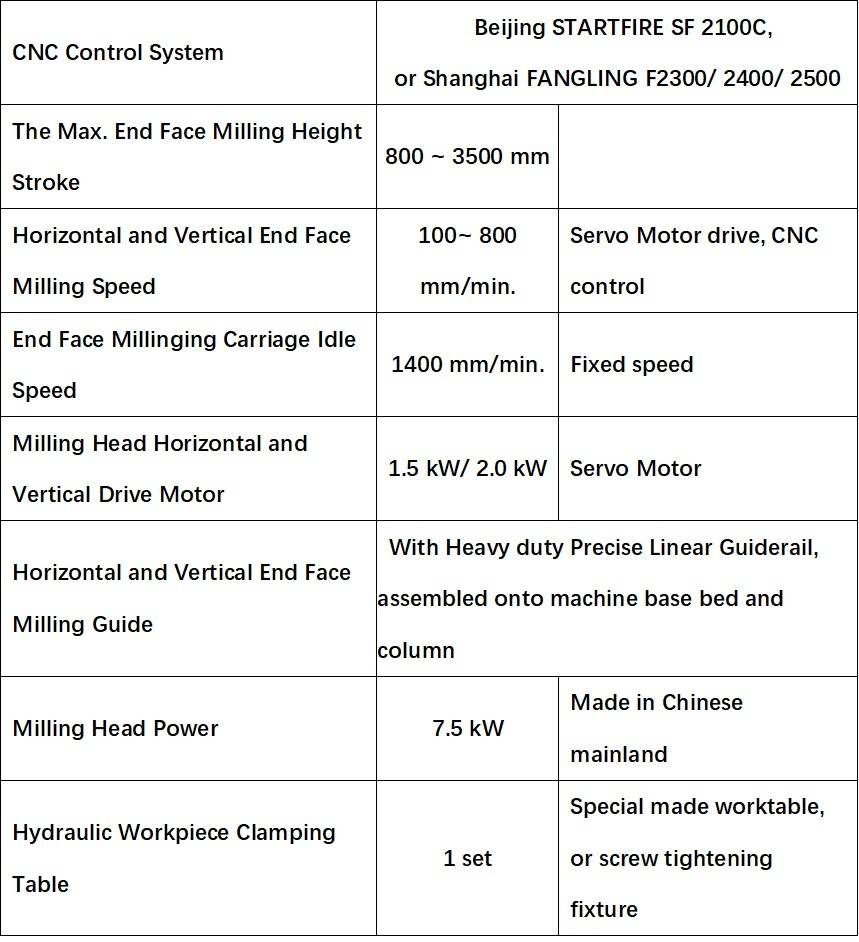

Sistema de control CNC | Pekín STARTFIRE SF 2100C Shanghái FANGLING F 2300/2400/2500 | |
Mayor altura de la sección transversal de la pieza de trabajo | 800 ~ 3500 milímetros | |
Cara final horizontal Velocidad de fresado | 100 ~ 800 mm/min. | servomotor, Control CNC |
Carro de planeado Ralentí | 1400 mm/min. | Velocidad arreglada |
Fresado frontal vertical Velocidad | 100~800 mm/minuto, variable | servomotor, Control CNC |
Motor de conducción horizontal | 1,5 kilovatios | Servo motor |
Motor de accionamiento vertical | 2 kilovatios | Servo motor |
Horizontal y vertical Guía de revestimiento final | Con riel guía lineal preciso de alta resistencia, montado sobre la base y la columna de la máquina | |
Potencia del cabezal de fresado | 7,5 kilovatios | |
Pieza de trabajo hidráulica Estante de sujeción | 1 juego, mesa de trabajo de fabricación especial o apriete de tornillos accesorio |
1) Característica: Esta es la composición sofisticada y de alta gama de la fresadora frontal de extremos de tubos con vigas en H CNC.Está hecho a medida según la demanda específica del cliente.
2) Posición del JACK Wuxi: Al igual que la fresadora frontal de vigas en H de servicio pesado, solo muy pocos productores tienen la capacidad de diseñar y fabricar centros de fresado y refrentado.Wuxi JACK es el excelente;

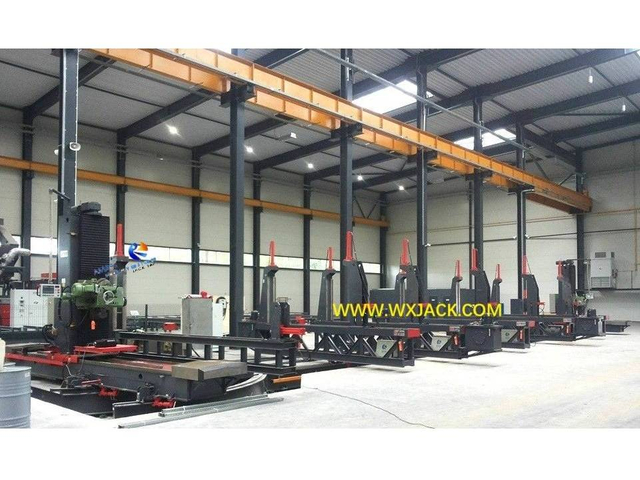

3) Un ejemplo es para el centro de refrentado y fresado de miembros estructurales del cliente de Bielorrusia en 2011, que se compone de 2 juegos de fresadora frontal de extremo de tubo de viga CNC DX1530 CNC y 5 grupos de sistema de sujeción de piezas de trabajo.
Debido a su fabricación especial, no existen parámetros técnicos comunes con este producto.
1) Igual que Fresadora de bordes serie XBJ, La máquina para refrentar extremos de vigas H serie DX es otro tipo de equipo de premecanizado para el pulido de extremos;
2) La diferencia es que la fresadora de bordes funciona en chapa de acero;
3) mientras que la fresadora frontal de vigas H trabaja en miembros de estructura;

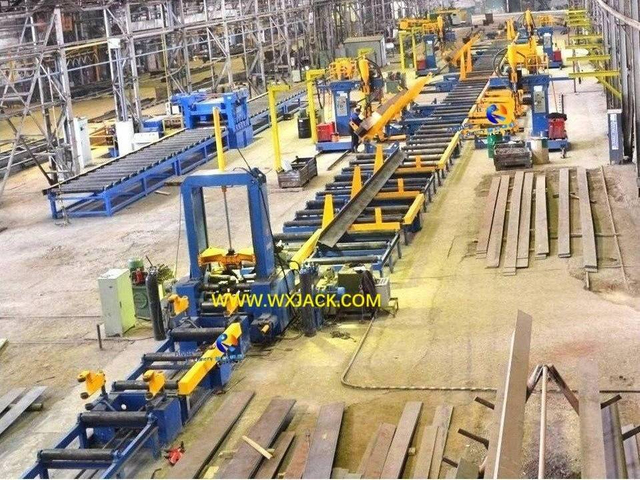

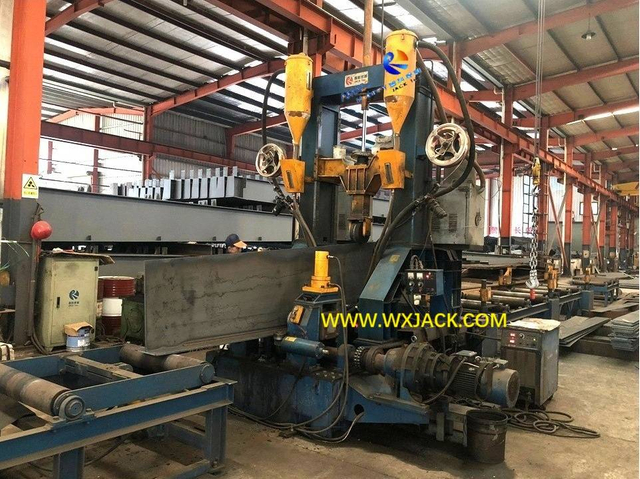

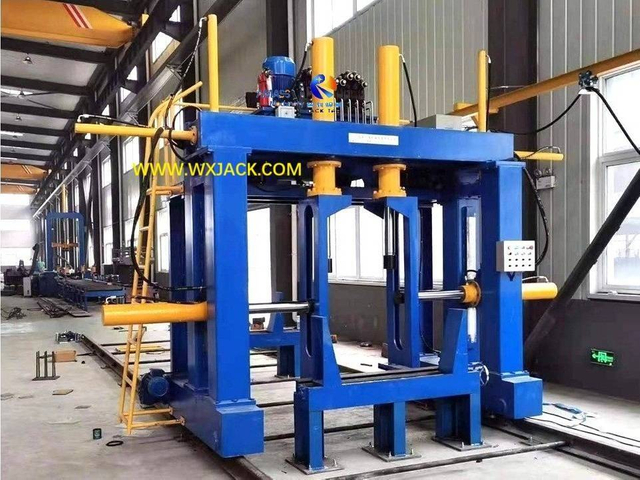

2. Posición de trabajo: Como equipo EOL (Fin de línea), la fresadora frontal de viga H se implementa en la estación de acabado de Línea de producción de vigas H, y Línea de producción de vigas BOX, y Línea de producción de vigas en T, o siguiendo a la derecha Máquina de fabricación de vigas He;
1) Con la llegada de la máquina para refrentar extremos de vigas BOX H de gran tamaño y alta resistencia;
2) Además de la fresadora frontal de extremo de tubo de viga CNC H;
3) Esta familia de productos extiende su aplicación más allá del alcance de la industria de estructuras de acero;

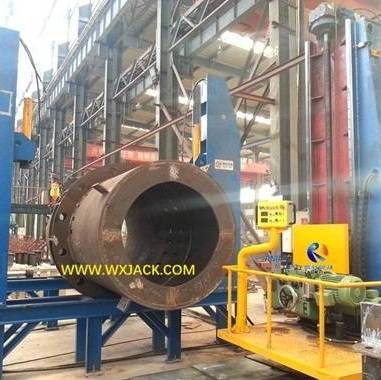

4) A la gama más amplia de torres de perforación marinas/construcción de puentes/ingeniería civil/construcción de tuberías, etc.;

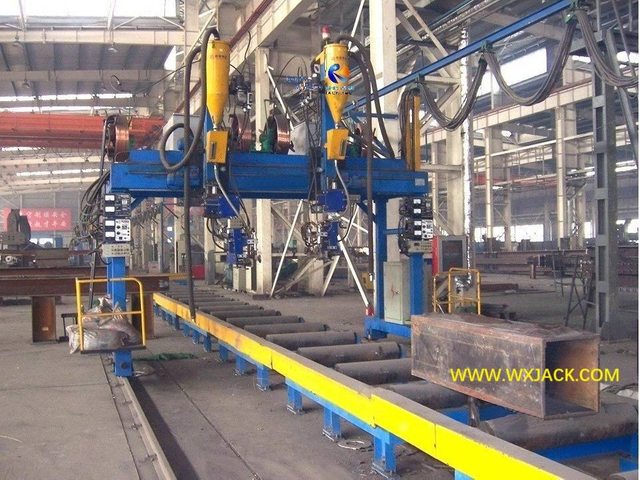

5) Por lo tanto, la fresadora frontal de viga H grande y resistente también funciona a menudo con la máquina soldadora automática de vigas y la máquina soldadora de tubos grandes, etc.
