Small Model DX08XX Machina de cartera de cara de haz de acero de acero

A. Especificación de los modelos DX08XX Máquina de cartera de extremo de haz de acero pequeño:

1)  Especificaciones: que se muestran en las fotos adjuntas, DX08XX son los modelos más pequeños de la máquina de fresado de la cara del haz de la serie D DX , con el máximo. Altura de trazo de fresado de 800 mm . Para una altura más pequeña de piezas de trabajo, que se acerca a la placa de acero en lugar del haz de acero, la pieza de trabajo es más aplicable para procesarse en la máquina de molienda de borde de la serie XBJ;

2)  La altura total de la máquina de modelos DX08XX no está a la altura de un operador femenino adulto, alrededor de 1,500 mm;

3)  Los modelos típicos son DX0812 / DX0815 / DX0820, que corresponde con el ancho de la cara final de 1200 mm / 1500 mm / 2000 mm respectivamente;

4)  En total, la dimensión general de la máquina de modelos DX08XX es muy compacta en comparación con la de otros modelos, lo cual es conveniente para el almacenamiento y el transporte;

5)  Las piezas de trabajo típicas de los modelos DX08XX Máquina de extremo de estructura de acero pequeñas son pequeñas vigas/ section aceros/ componentes mecánicos/ placas de acero gruesas:

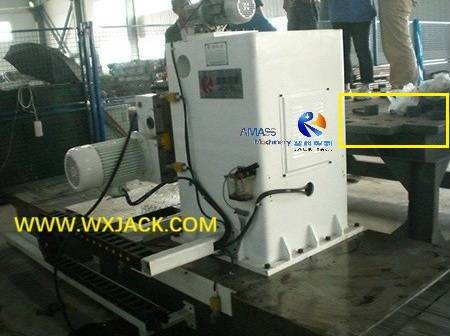

Una pieza de placa de acero de 100 mm de espesor , que se fresca en la máquina del modelo Wuxi Jack DX0812 : ( Fig.1 )

B.  Aplicación y puntos fuertes de DX08XX Acero Estructura de acero Máquina de cartera de caras de extremo:

1.  Función: dicha máquina de tamaño pequeño tiene un gran rango de procesamiento, y se puede aplicar como un equipo de mecanizado de propósito general versátil, para pulir en los componentes de la cara del metal, como canales de fundición/ piezas de acero/ acero/ barra/ barra de u hierro/ tubos pequeños ..., etc.;

2. Industria aplicada: para ser específica, en la estructura de acero ferroviario/ planta de maquinaria/ construcción del estadio/ planta de maquinaria/ maquinaria de fabricación de la industria del marco de la industria del molde/ moho, la máquina del tamaño de tamaño pequeño a menudo ve su posición;

3 . ​Equipado con accesorios hidráulicos, eléctricos u otros tipos de piezas de trabajo, ambos extremos de las piezas largas se pueden fresar/ perforarse/ superficie especial mecanizado;

4. Puntos fuertes de DX08xx Modelos Máquina de fresado de haz de acero Pequeño:

Equipada con un cabezal de fresado ajustable de revolución de husillos de 7.5kw , la máquina de modelos DX08XX tiene puntos fuertes de:

1) Capacidad en el uso de multifunción : fuerza de fresado potente y flexible, junto con una superficie terminada de mecanizado de alta precisión, que puede satisfacer la demanda de varios requisitos de mecanizado en piezas metálicas mecánicas;

2) Operación: uso amigable y simple; Bajo ruido de funcionamiento; Velocidad continua en el extremo ajustable debido al inversor de CA;

3) Servicio diario : cuerpo de máquina duradero de alta rigidez, fácil mantenimiento;

En total, todo el conjunto de fresadoras de haz de acero DX08XX es un tipo de equipo ideal para mecanizar en la industria de maquinaria.

C. Vista técnica sobre DX08XX Máquina de fresado de final de estructura de acero Pequeña:

Con una disminución en el traza de fresado de la cara y el tamaño de la máquina, ¿qué es un terreno especial y común de esta máquina de modelos DX08XX, en comparación con otros modelos más grandes? --- Para un accidente cerebrovascular vertical tan pequeño, hay algunas características técnicas con la máquina de servicio de luz DX08XX Series:

1. MOVIMIENTO DE COLUMNA VERCA Y CARRCA VERTICAL EN MÁQUINA DE LA MÁQUINA DE ENDO DE VIDA DE ACERO PEQUEÑO:

1) Estructura: la columna es columna cuadrada recta , como se muestra en las fotos adjuntas, en lugar de la columna de tamaño de sección variable en modelos más grandes de máquina:

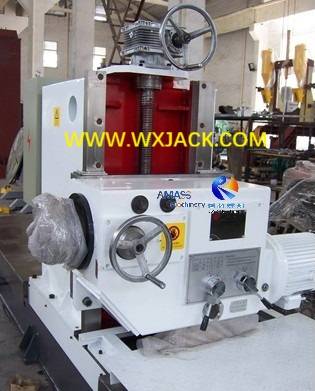

2)  columna vertical de Wuxi Jack DX0815 Model Máquina: ( Fig.2 )

3) Ajuste de carrera vertical: hay una rueda a mano en la parte superior de la columna de la máquina, sí, debido a un trazo tan pequeño, a veces los clientes piden la elevación de la altura de la molienda; Por otro lado, por supuesto, todavía se puede hacer con la unidad de motor como de costumbre, como se muestra en las fotos adjuntas:

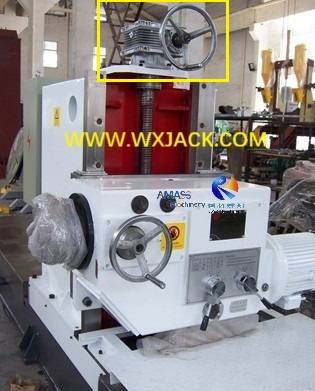

4) Vuelva a mano en la parte superior de la columna vertical, en Wuxi Jack DX0820 Máquina del extremo de haz de acero pequeño: ( Fig.3 )

2. La mayoría de los trabajos de mecanizado se realizan en dirección horizontal --- a este respecto, los modelos DX08XX tienen cierta similitud o superposición de funciones con la máquina de fresado de borde de la serie XBJ, como se mencionó anteriormente;

3. FIJACIÓN DE LA PISTA DE TRABAJO EN DX08XX Máquina de fresado de extremo de estructura pequeña de acero:

1) Riesgo potencial: la pieza de trabajo a finalizar con los modelos DX08XX, generalmente son pequeñas y livianas; Mientras que el proceso de fresado de la cara final tiene cierto grado de vibración ligera involucrada;

2)  Tipos de accesorios: por lo tanto, la seguridad firme y confiable de la pieza de trabajo durante el trabajo es un problema crítico. Esto se puede hacer con dos maneras:

A)  Cualquiera de los accesorios de la pieza de trabajo de diseño especial que se utilizará, como el accesorio de tipo de apriete de tornillo;

b)  o use una mesa de trabajo dedicada para la colocación y sujeción de la pieza de trabajo pequeña y ligera, como se muestra en la foto adjunta: Podemos ver que hay un conjunto de una mesa de trabajo para la eliminación de la pieza de trabajo justo al lado de la máquina de tamaño pequeño:

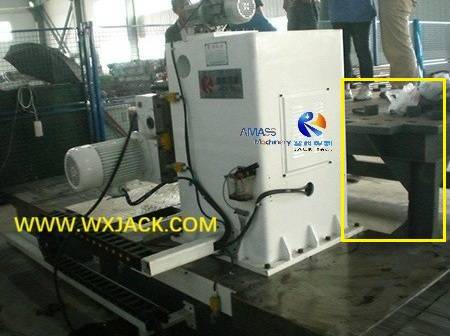

Mesa de trabajo junto con Wuxi Jack DX0815 Máquina de fresado de final de estructura de acero pequeño: ( Fig.4 )

4. Forma de sección de la pieza de trabajo de DX08XX Máquina de fresado de la cara del extremo de la estructura de acero pequeño:

1)  la sección transversal de la pieza de trabajo realizada con fresado de la cara final aquí suele ser plana, similar a las piezas de trabajo de la máquina de fresado de borde;

2) Entonces, la mayoría de las veces durante el trabajo de la máquina de modelos DX08XX, el cabezal de fresado se mueve a lo largo de la dirección horizontal, en lugar de hacia arriba y hacia abajo;

5. Altura del lecho de la máquina: con un trazo vertical tan pequeño, la altura de los modelos DX08XX Bed de la máquina sigue siendo de 500 mm , igual que otros modelos 'convencionales ': esto se considera por la rigidez y la fuerza suficientes de todo el conjunto de máquina;

6. Partido común: toda la estructura mecánica, especialmente el lecho base y el principio de trabajo/ sistema de control/ cabeza de fresado de los modelos DX08XX, la máquina de molienda de caras del extremo de la estructura de acero pequeña es la misma que otros modelos más grandes.

D. Parámetros técnicos de DX08XX Máquina del extremo del haz de acero pequeño:
