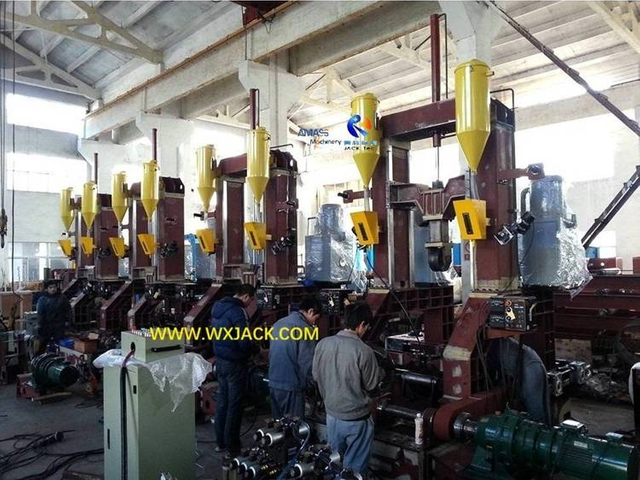

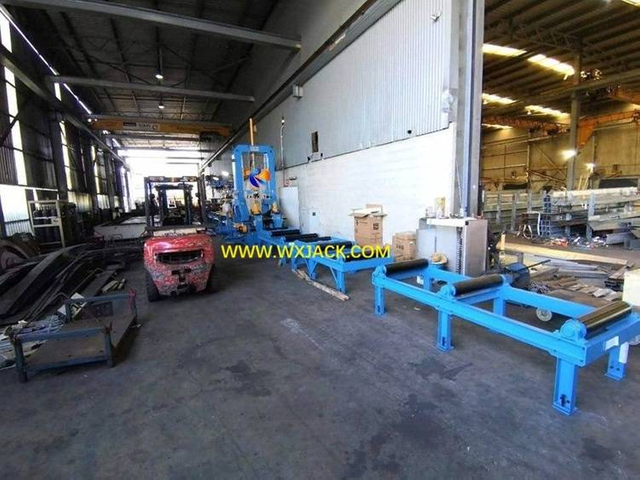

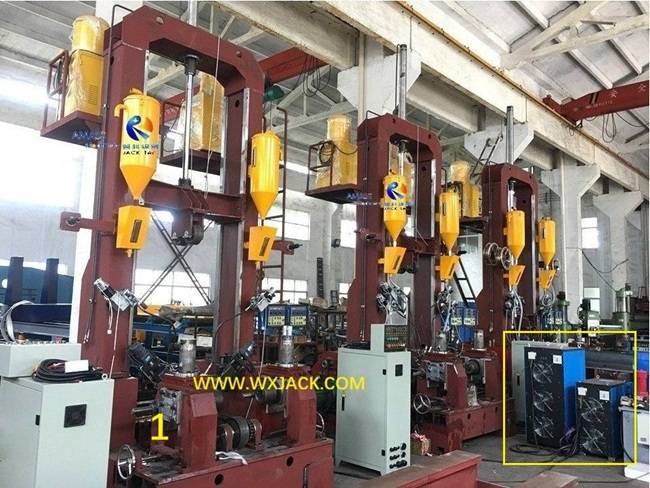

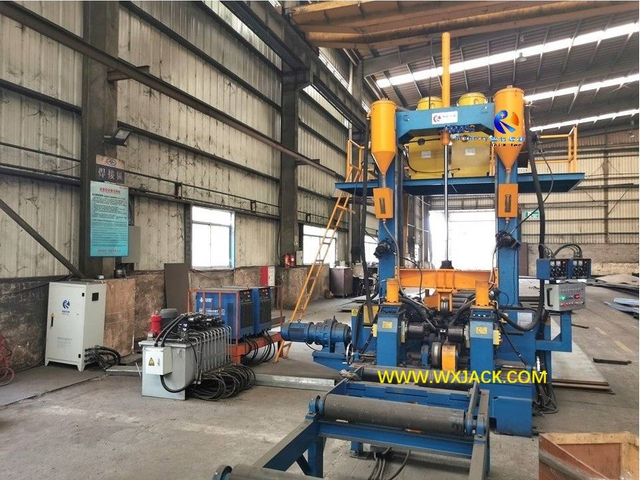

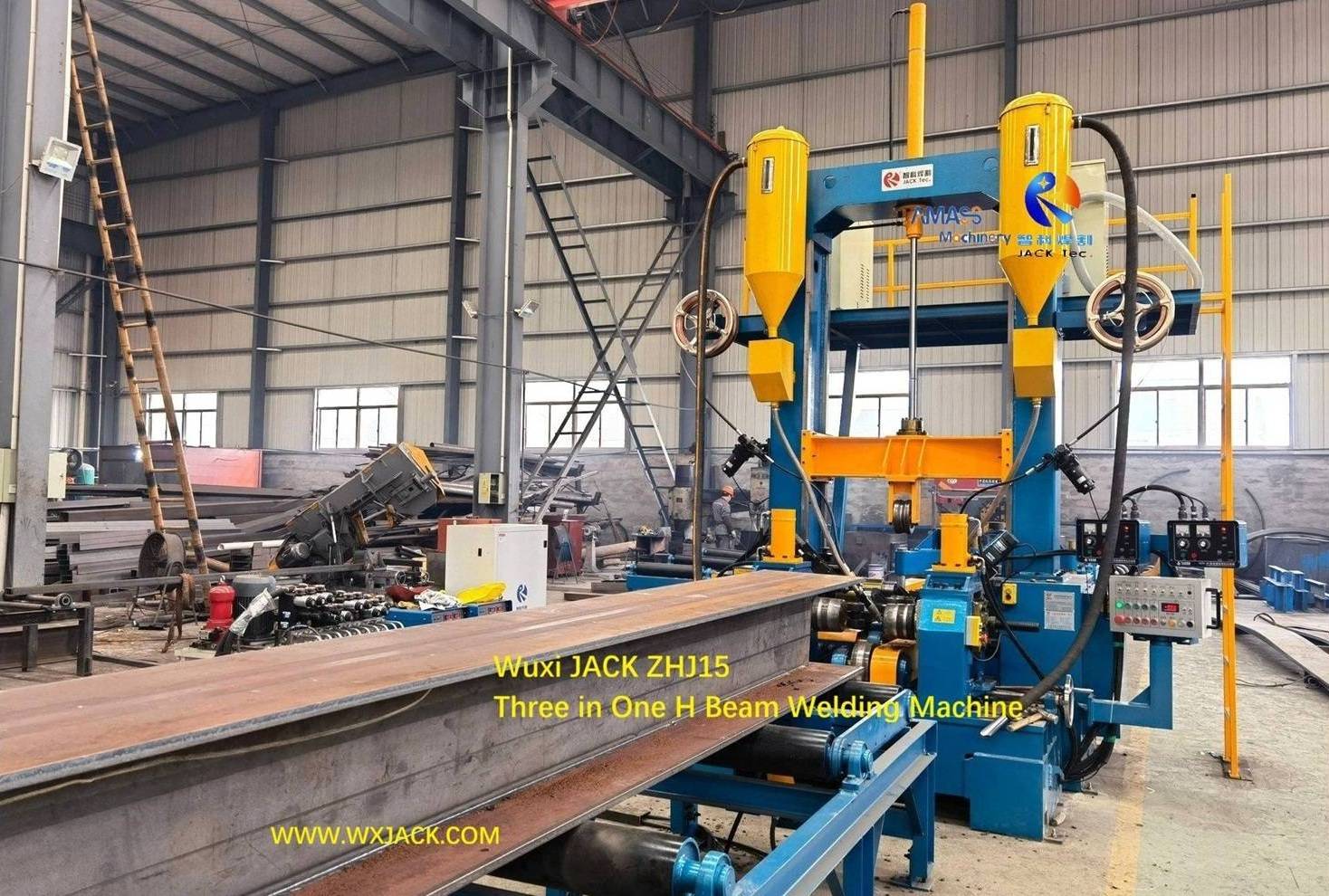

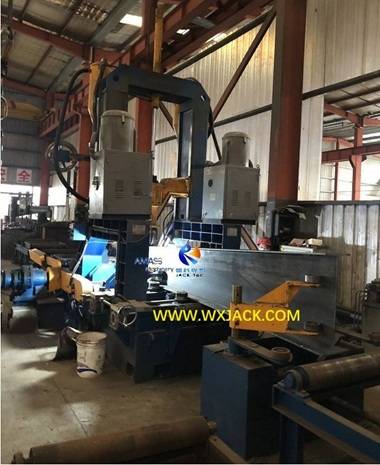

1. Modos de soldadura flexibles con la máquina soldadora de vigas Wuxi JACK 3 en 1 H:

3) Características de la SIERRA de arco doble para máquina soldadora de vigas H 3 en 1:

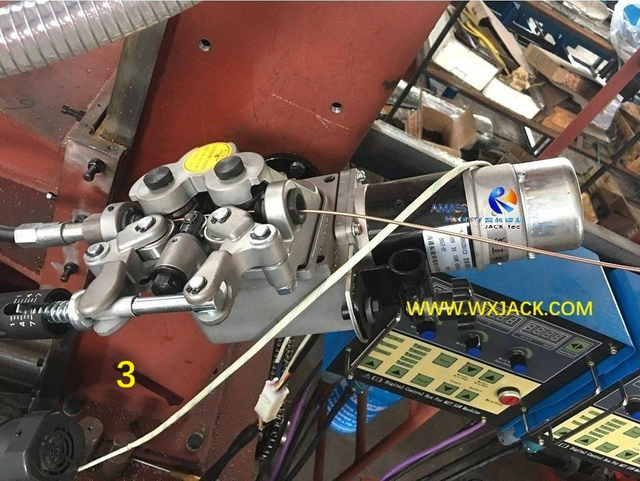

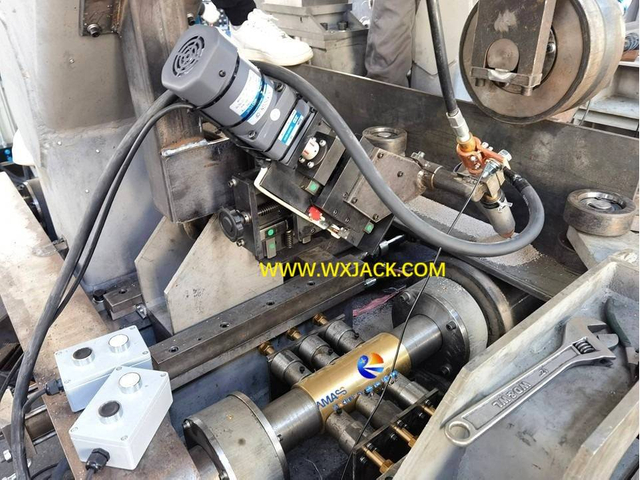

2. Gestión delicada del alambre de soldadura en la máquina de soldadura de vigas Wuxi JACK 3 en 1 H:

3. Estructura razonable y mejores unidades de función subcontratadas en la máquina enderezadora y soldadora de vigas Wuxi JACK 3 en 1 H:

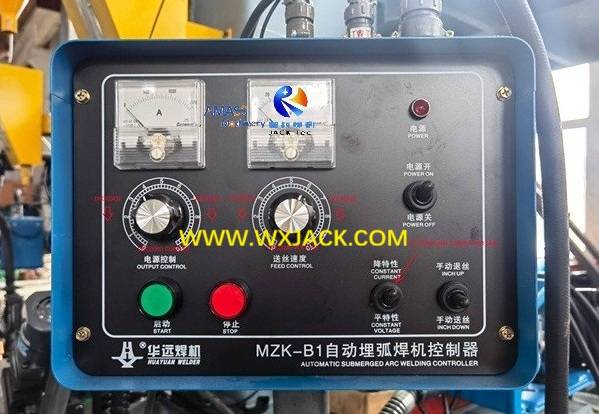

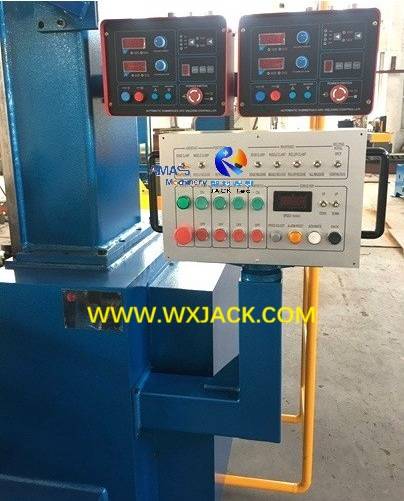

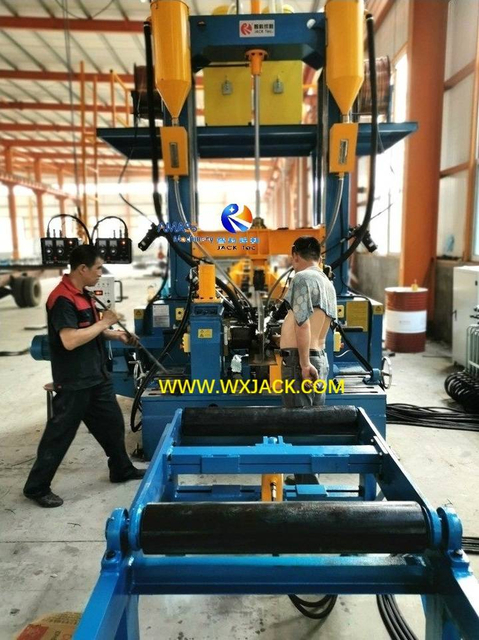

4. Operación conveniente e intuitiva con la máquina soldadora de vigas Wuxi JACK 3 en 1 H:



B. Capacidad de enderezamiento súper fuerte de la máquina enderezadora y soldadora de vigas Wuxi JACK 3 en 1 H:

C. Proporcionar 2 tipos de máquina soldadora de vigas H 3 en 1:

1. Características de las vigas IH de Wuxi JACK PHJ frente a la máquina enderezadora y soldadora de vigas 3 en 1 H ZHJ:

2. Breve análisis financiero de la máquina soldadora de vigas ZHJ versus PHJ 3 en 1 H:

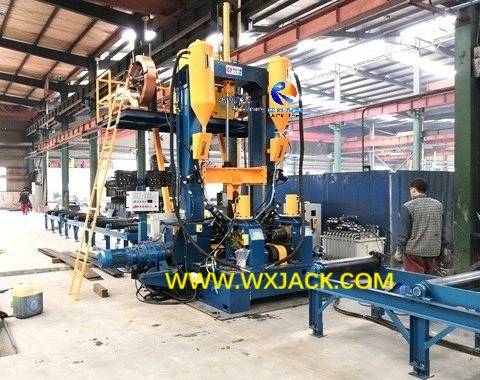

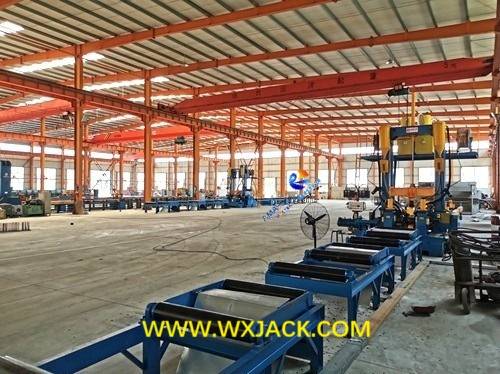

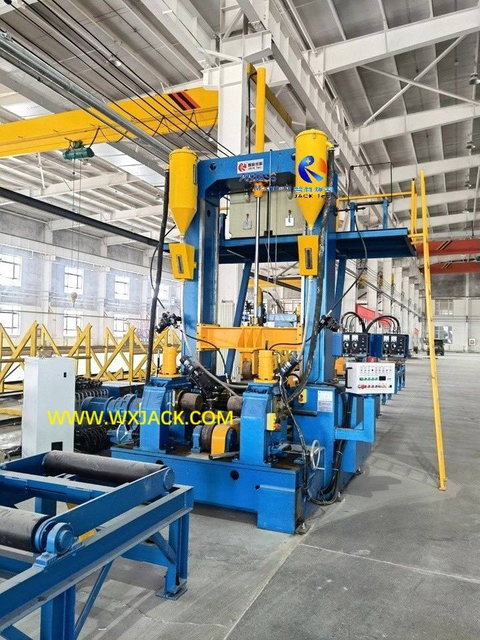

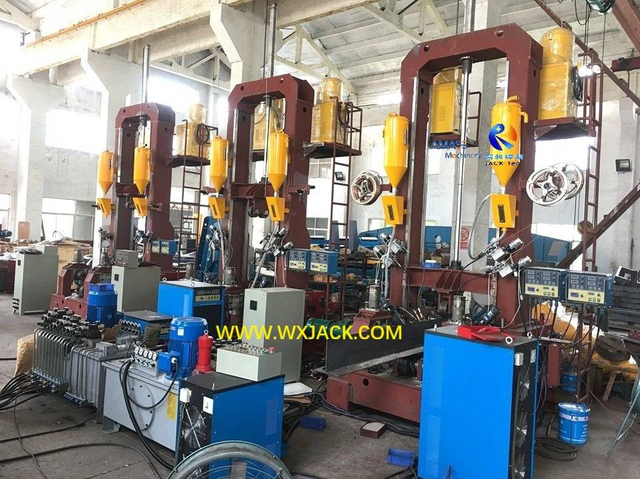

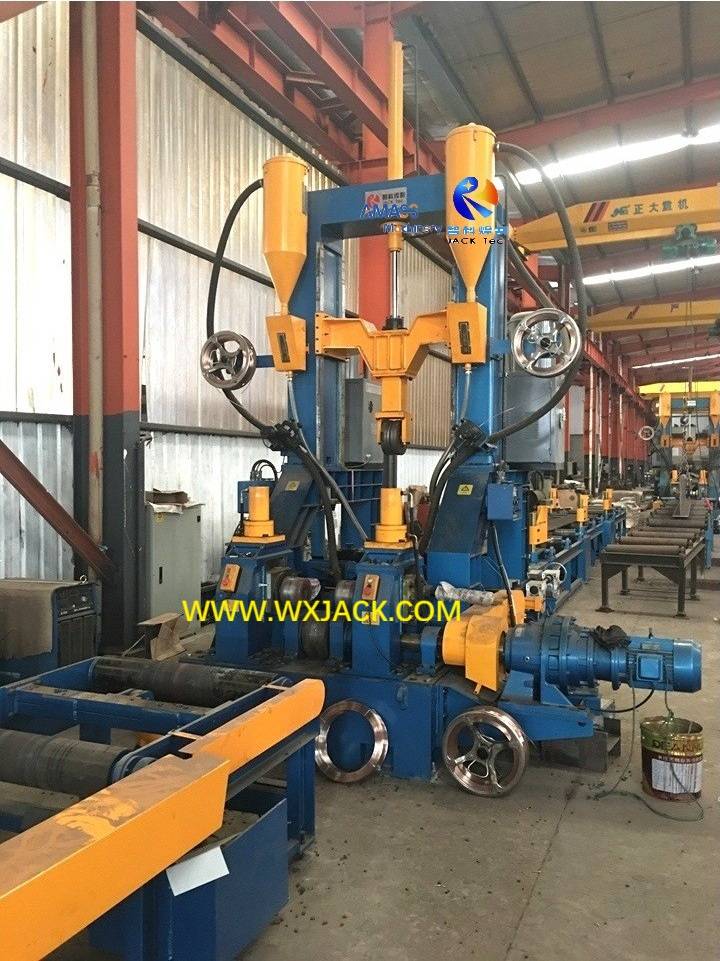

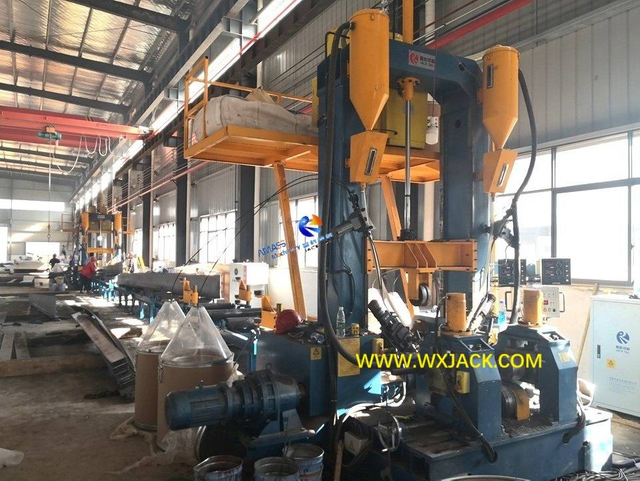

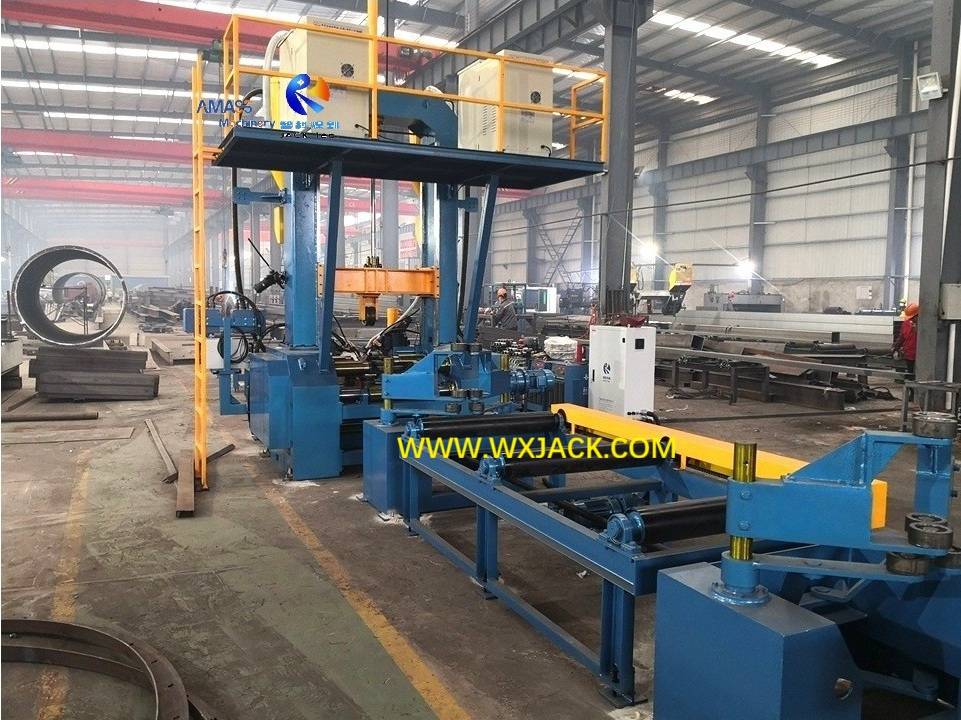

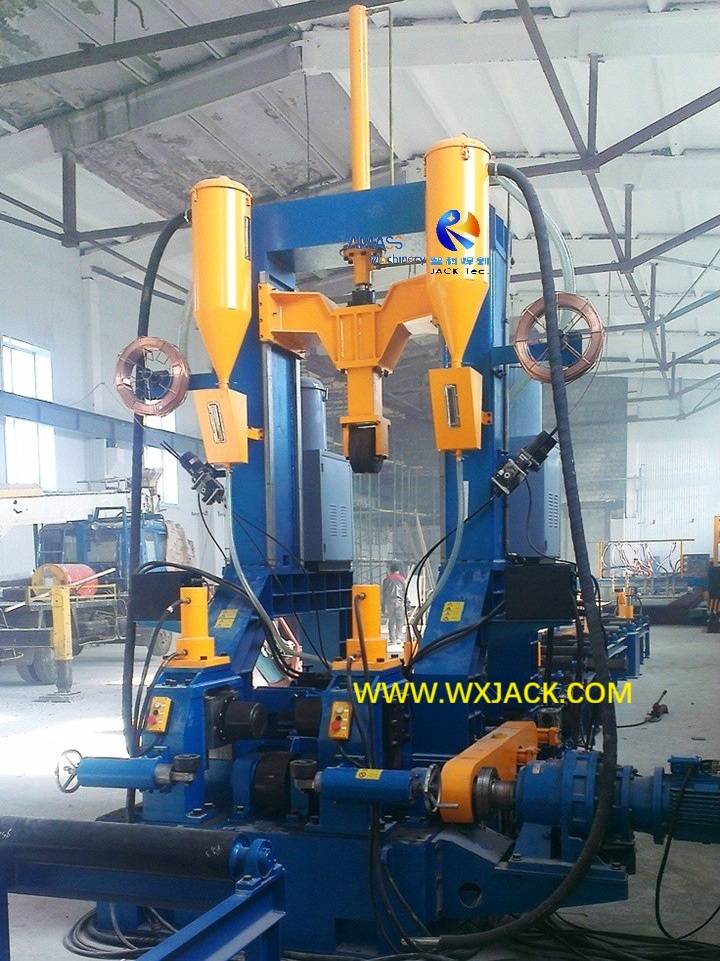

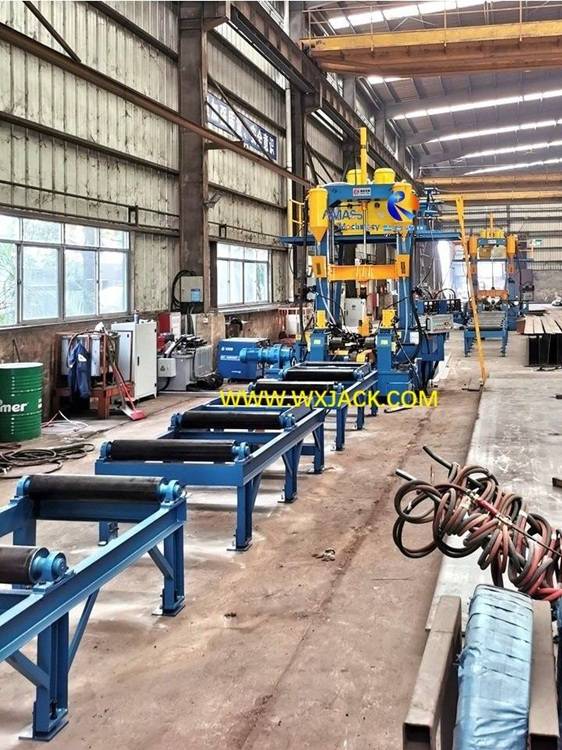

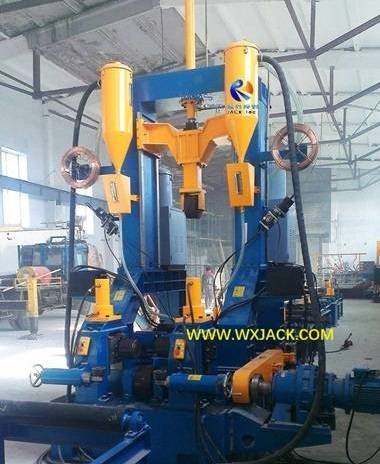

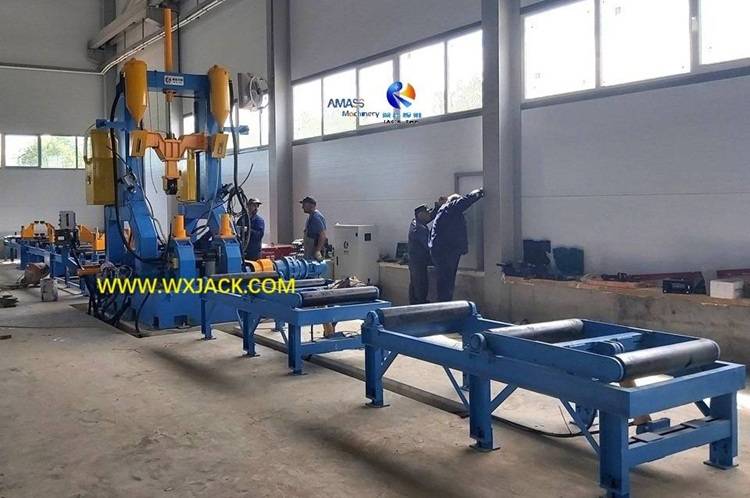

Las fotos de desplazamiento a la izquierda: Componentes y unidades principales de la máquina soldadora de vigas Wuxi JACK 3 en 1 H

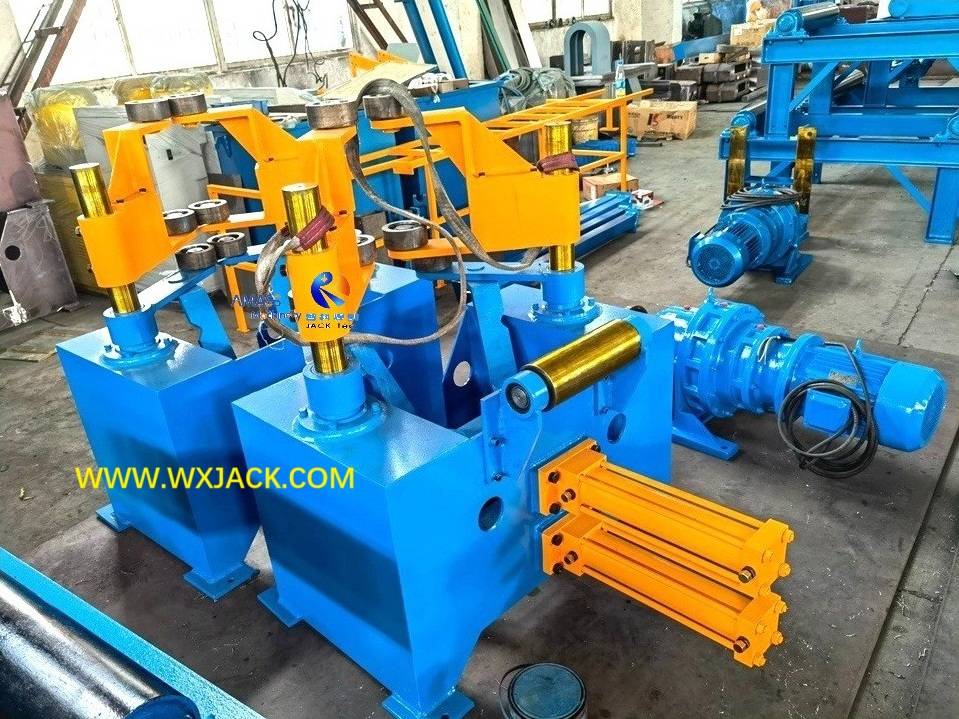

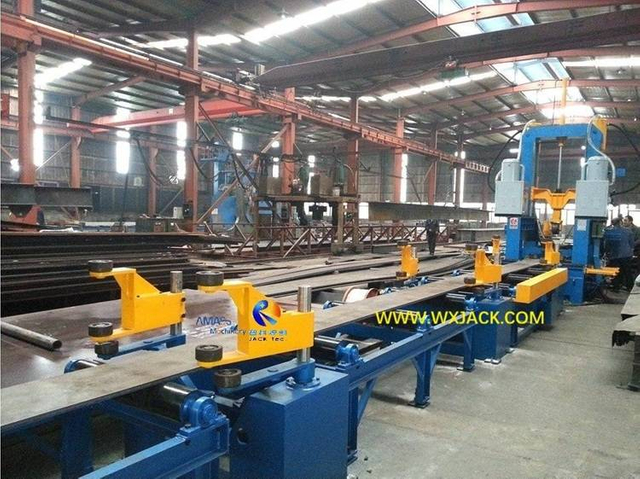

1. Cajas de varillas de tracción de accionamiento hidráulico ( ensamblaje preliminar ): Hay 2-3 juegos de estos manipuladores que se instalan a lo largo de la mesa de rodillos de alimentación, para instalar bridas y alma en vigas en forma de TH;

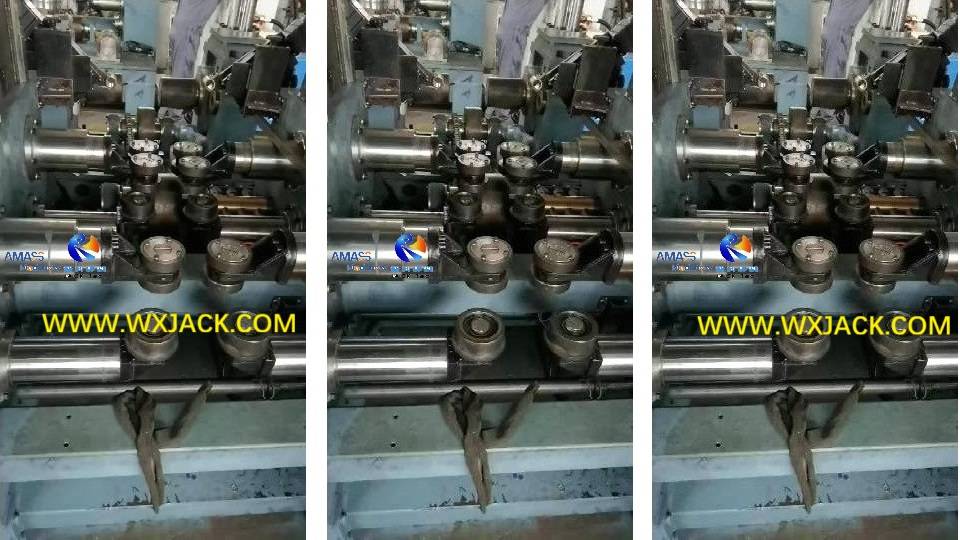

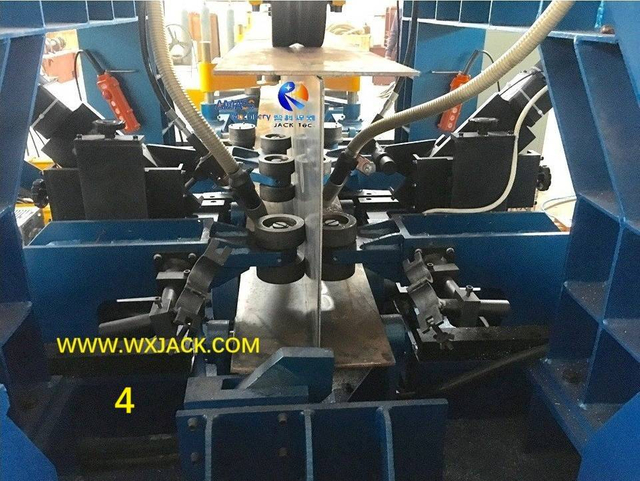

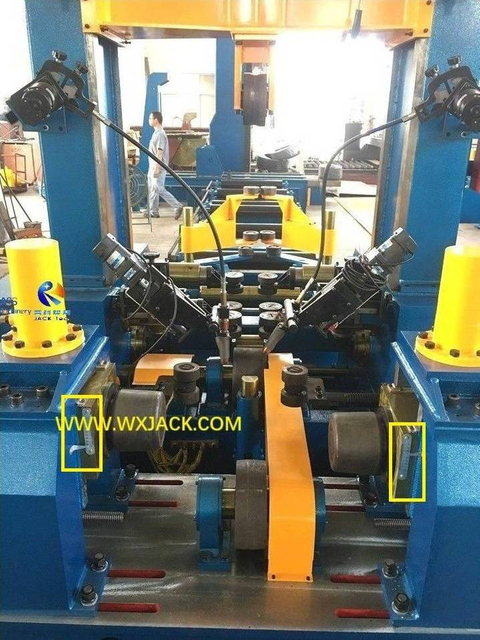

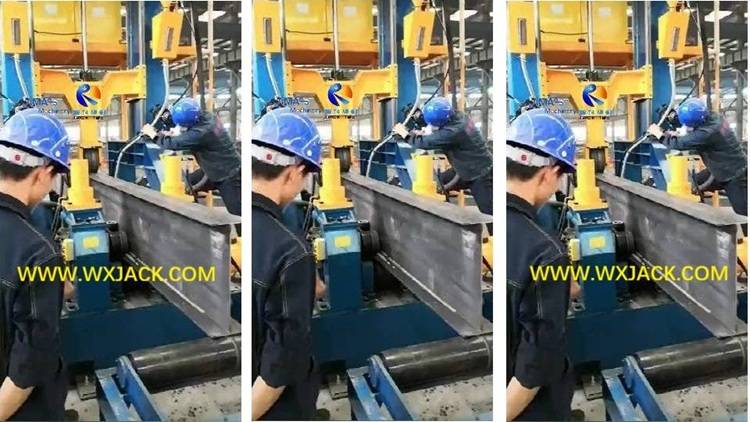

2. Rodillos de alineación excéntricos de accionamiento hidráulico ( ensamblaje final ): Hay 6 pares de diferentes alturas, que se despliegan simétricamente en la zona central de trabajo, para implementar un ensamblaje preciso y final en la viga TIH;

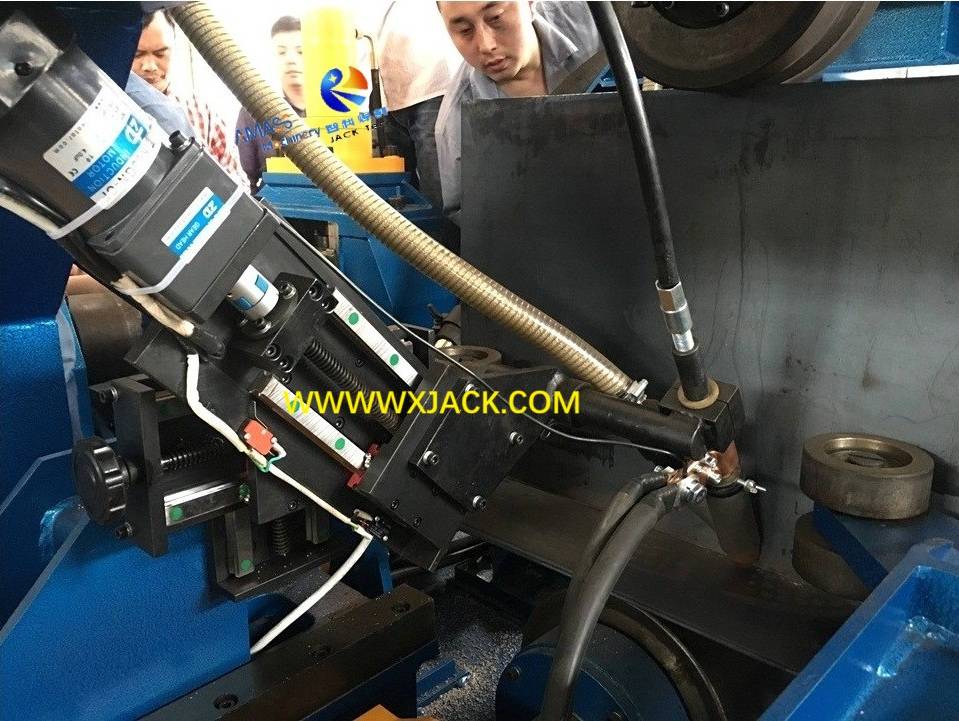

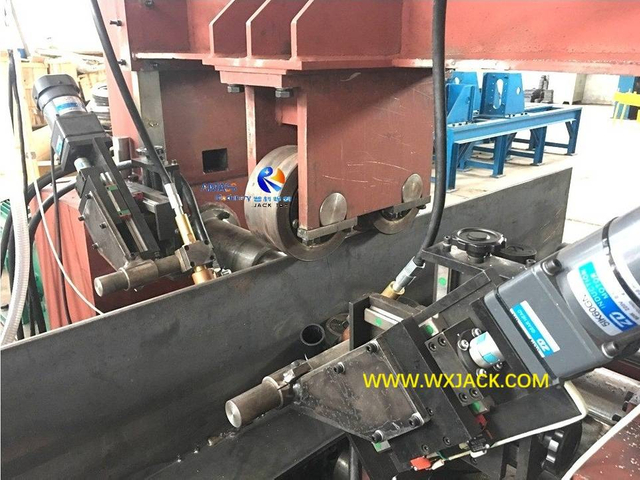

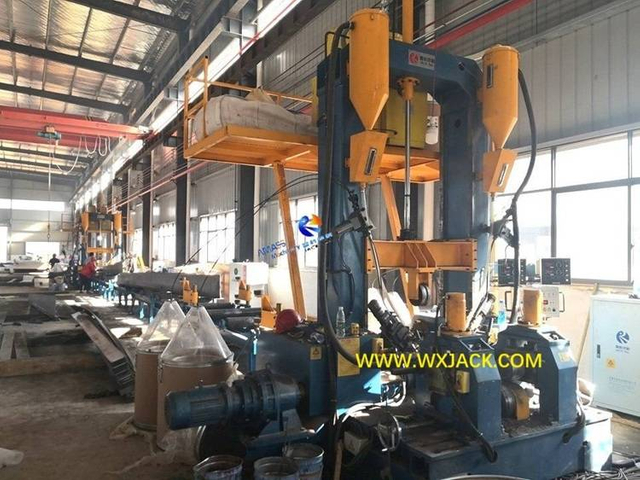

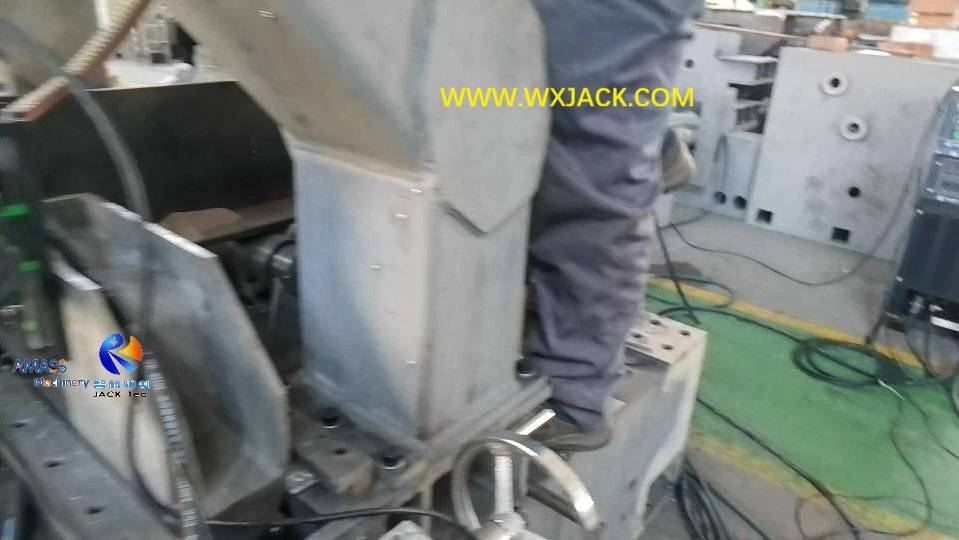

3. Unidad de soldadura SAW/GMAW : 2 juegos, que incluyen: fuente de alimentación de soldadura y su consola de control, alimentador de alambre de soldadura/soplete de soldadura y mecanismo de control de posición/máquina transportadora y recicladora de flujo de soldadura SAW;

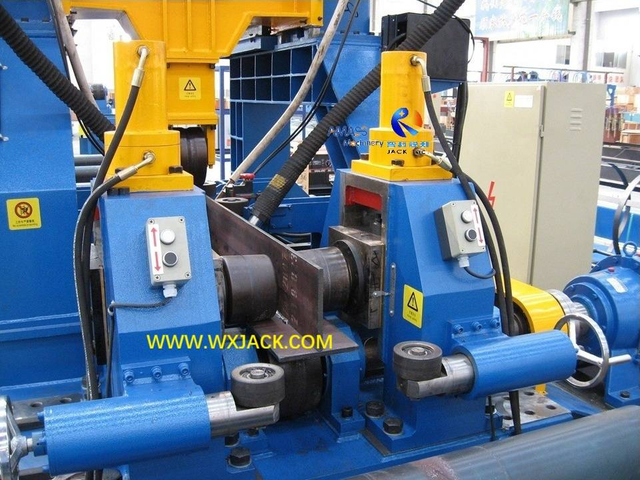

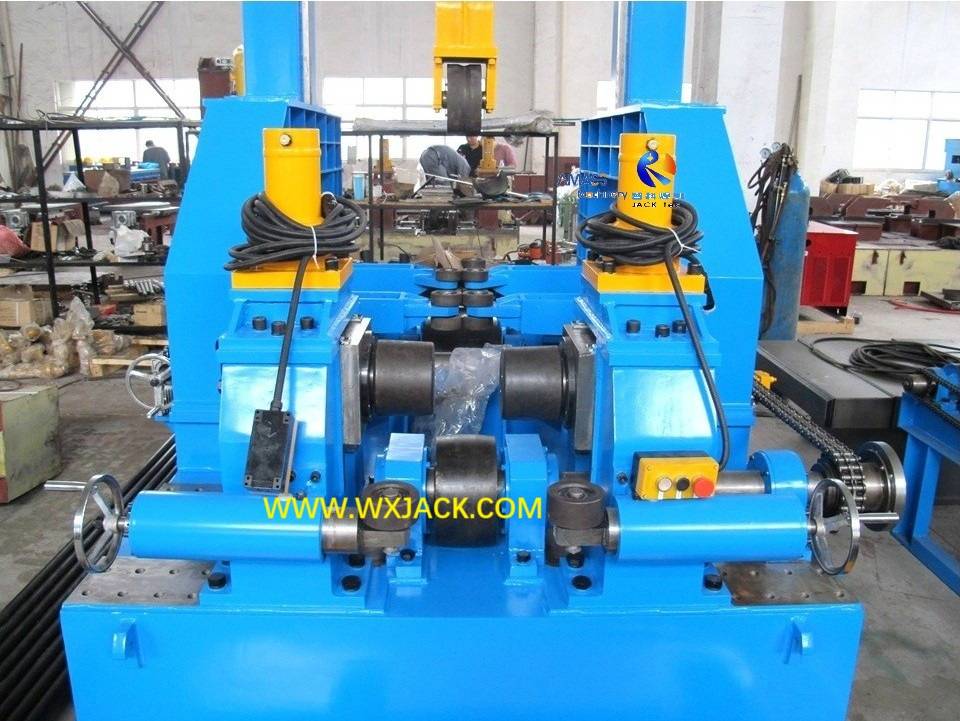

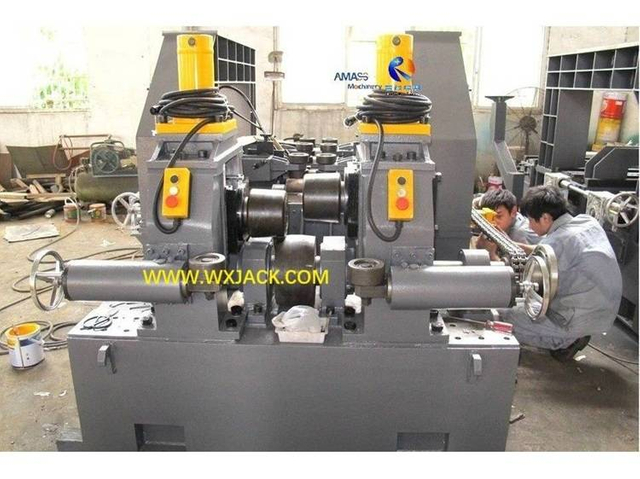

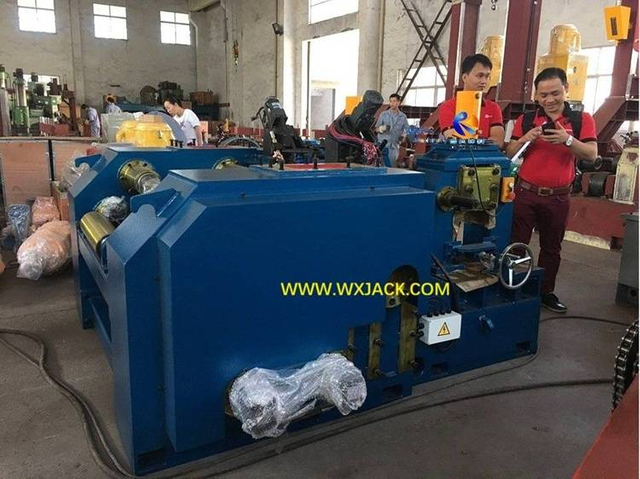

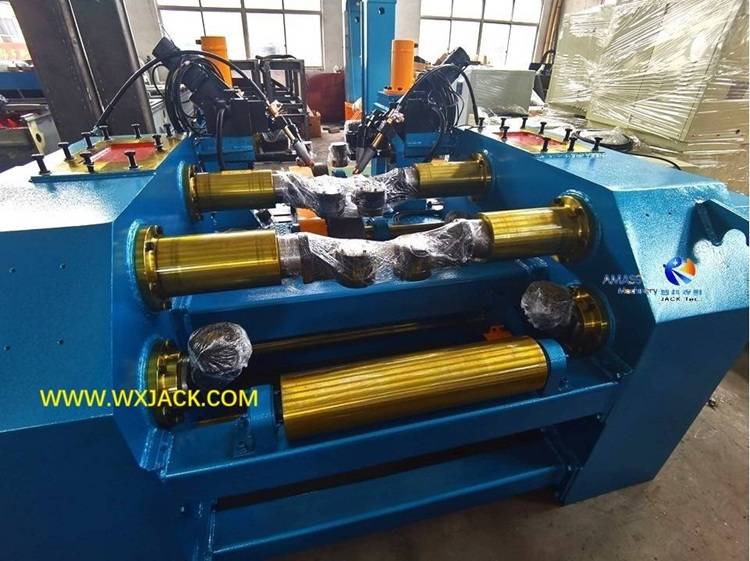

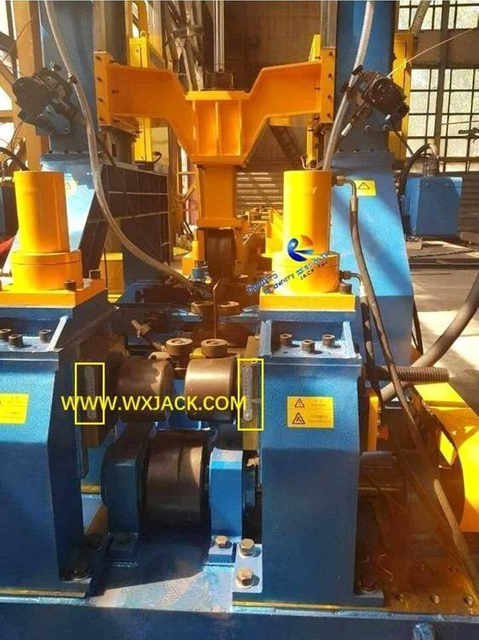

4. Unidad Enderezadora de Accionamiento Hidráulico : Se instalará en la salida. Accionado con cilindros de aceite hidráulico, incluye: 2 piezas de rodillos sólidos de posición superior que actúan hacia abajo; 1 pieza de rodillo más grande sólido estacionario en la posición inferior. Esta unidad promete un rendimiento de enderezamiento mucho mayor de la máquina de soldadura de vigas Wuxi JACK 3 en 1 H;

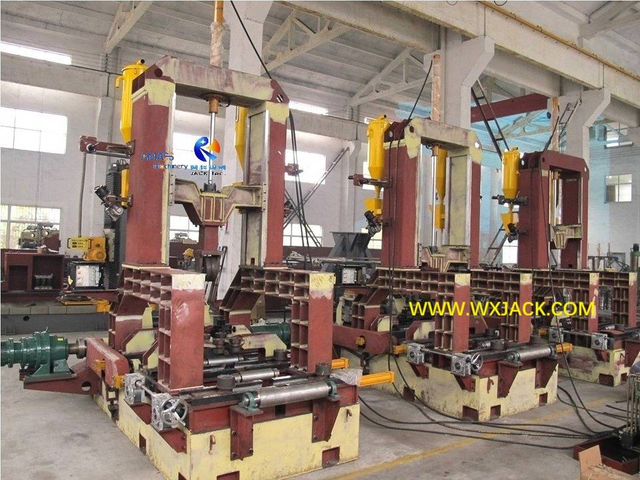

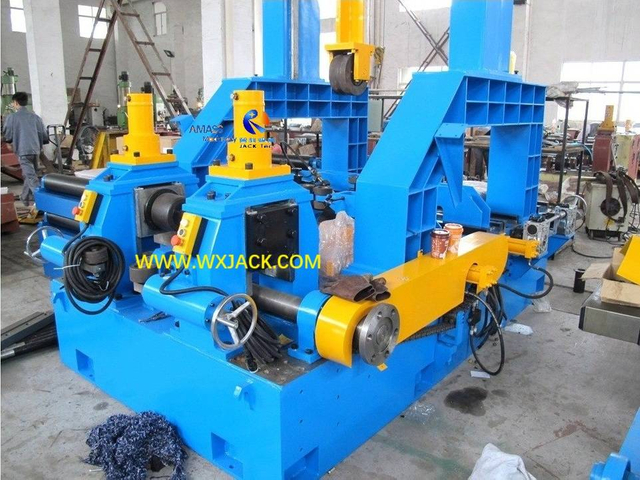

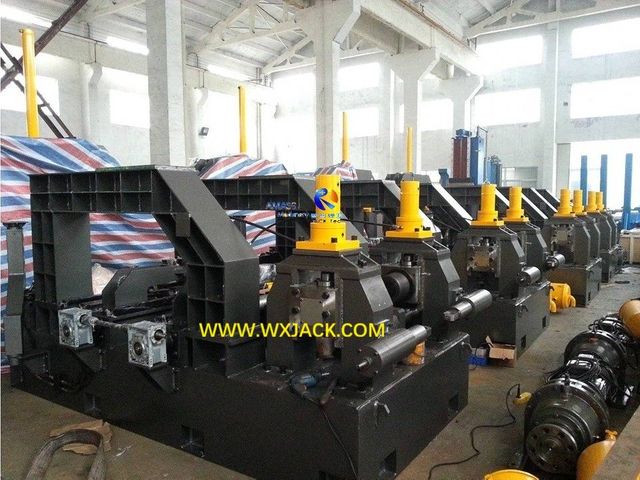

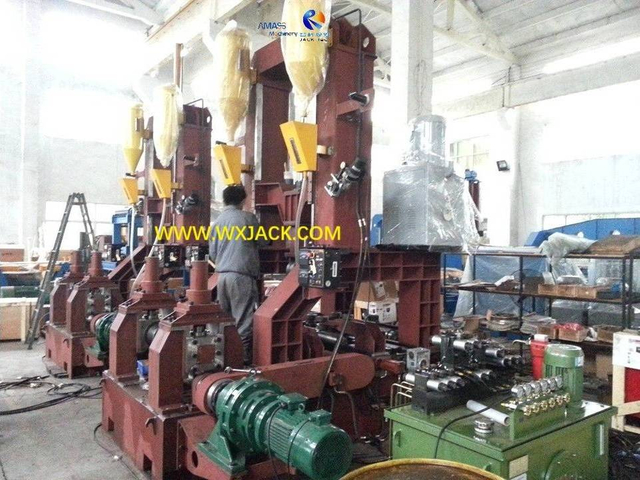

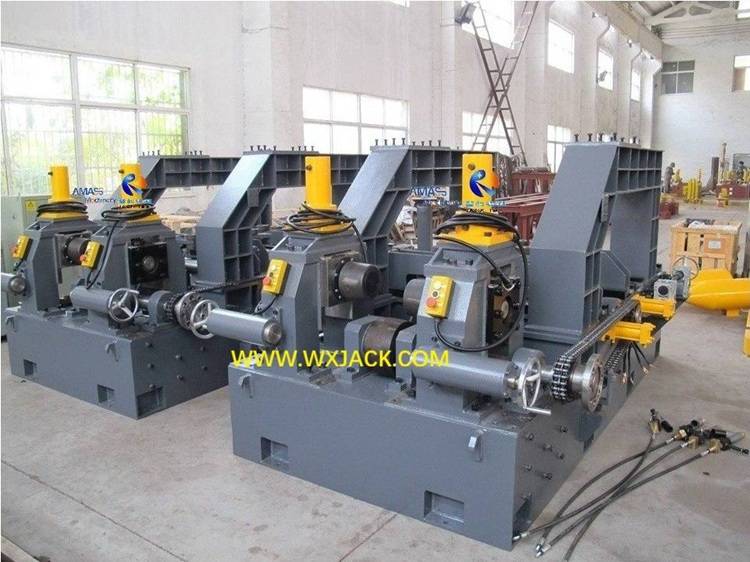

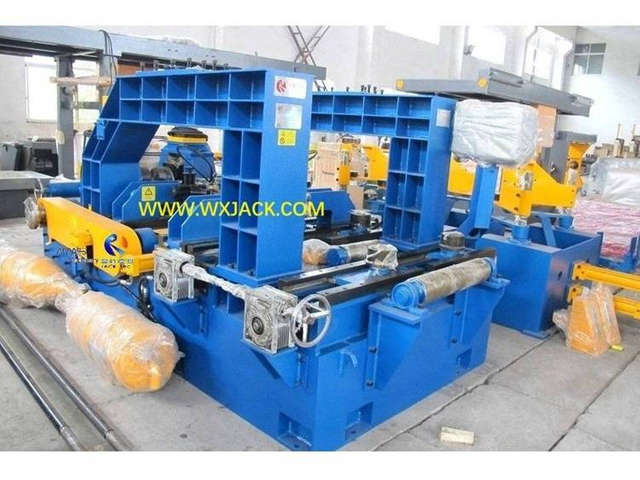

5. Bastidor mecánico : Como tronco y cuerpo principal de la máquina, tiene 3 subconjuntos principales: bastidor en C, base y pórtico superior en forma de U invertida; 6.

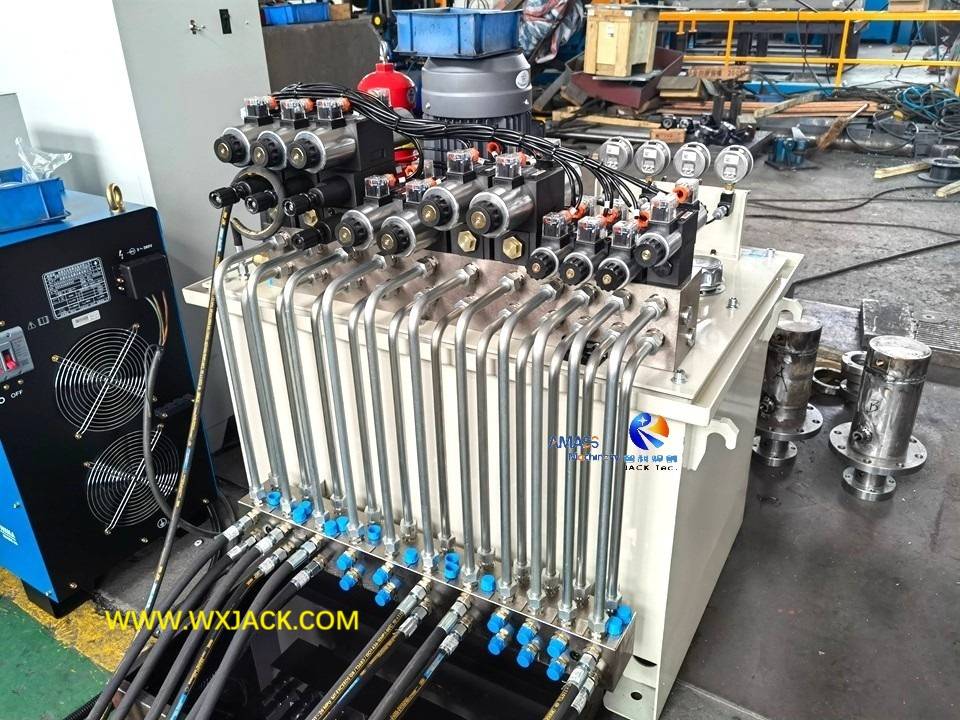

Sistema Hidráulico : Como fuente de energía para la operación de montaje y enderezamiento de Vigas TIH, incluye: Estación de bombeo, válvulas magnéticas, cilindros de aceite;

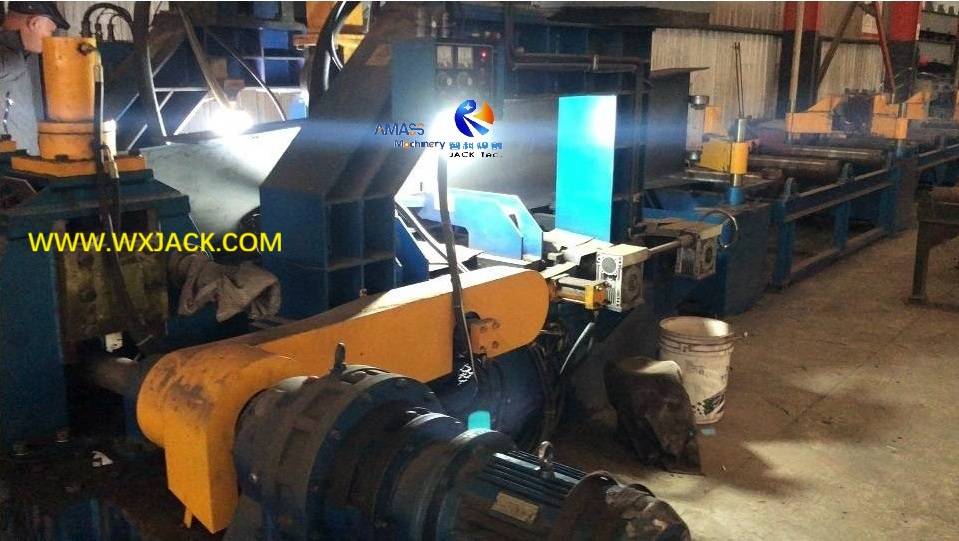

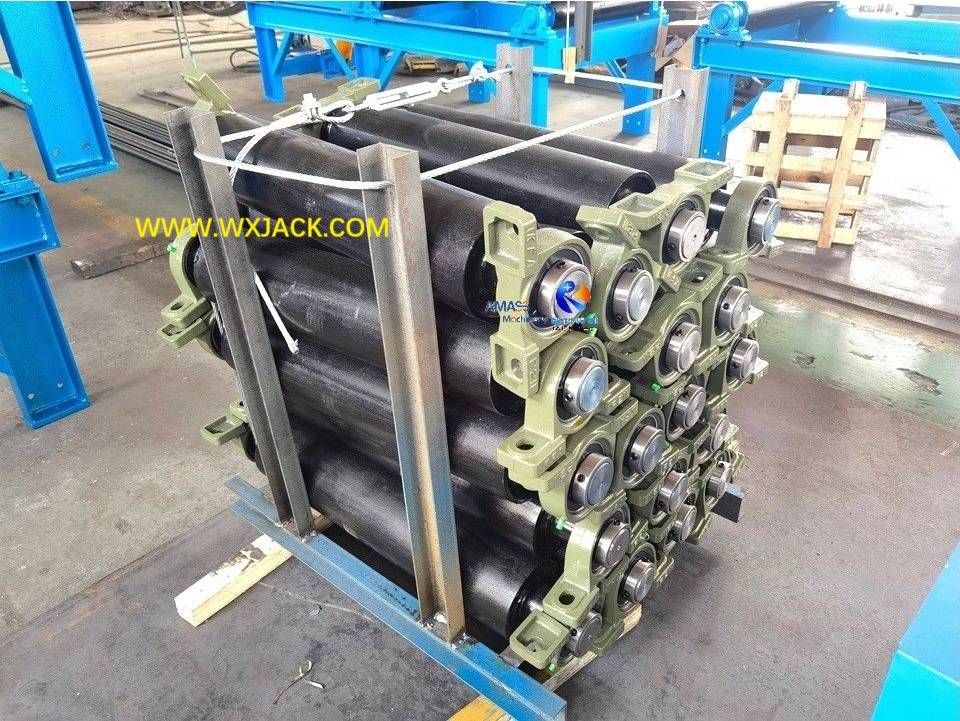

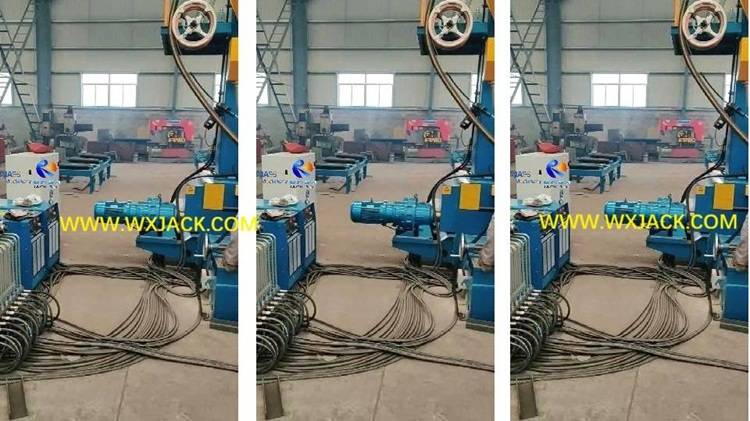

7. Motor de CA de alta potencia : impulsa los transportadores de entrada y salida con 6 juegos de mesas de rodillos en total, para enviar la viga TIH a través de todo el conjunto de máquina soldadora de vigas 3 en 1 H;
8. Sistema de control eléctrico


A. Línea de producción de vigas en H con soldadura tradicional:

1. Produce viga T H en forma de flujo aerodinámico altamente automático, que presenta un gran volumen de piezas de estructura de acero terminadas de manera controlable y esperada. Esta es la razón por la cual este grupo de máquinas automáticas ha recibido una amplia aplicación durante más de dos décadas;

2. Pasos principales de la tecnología de procesos en la línea de producción de vigas IH:

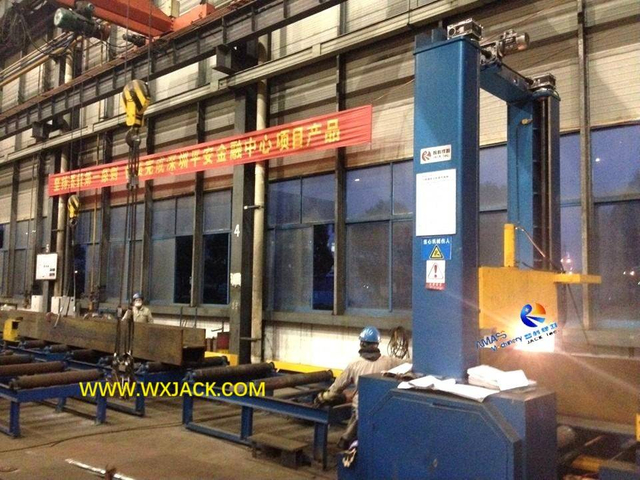

1) Montaje con ₂ soldadura blindada con gas CO: Máquina ensambladora de vigas en H;
2) Soldadura por arco sumergido: Máquina de soldadura SAW con viga H;

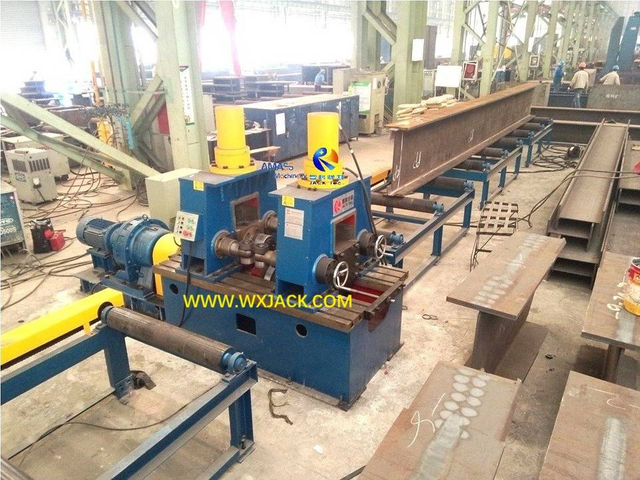

3) Enderezamiento de bridas: Máquina enderezadora de vigas H;

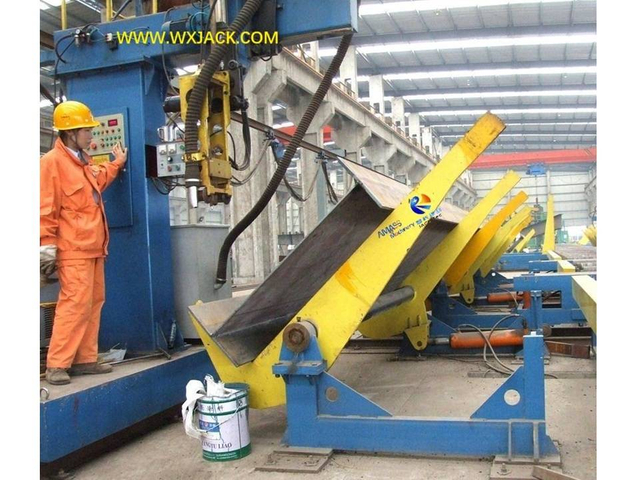

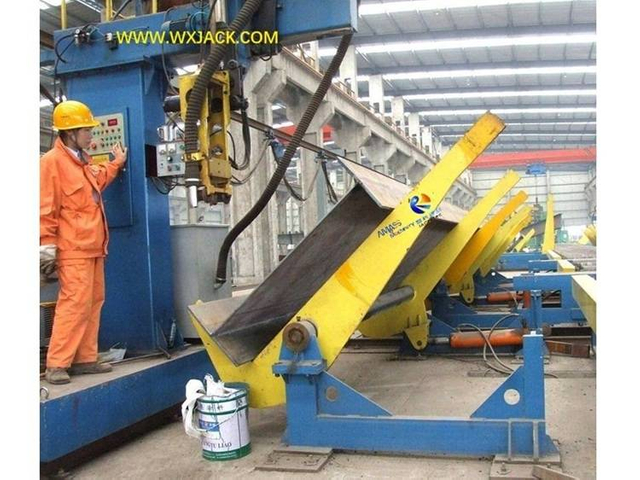

4) Transferencia de piezas de trabajo WIP (Trabajo en proceso) entre las 3 estaciones anteriores: Equipo de volteo de estructura de acero;
3. El tiempo total de producción de vigas en H desde la carga en línea hasta la descarga fuera de línea es bastante largo;
4. Además, la instalación en la línea de producción de vigas H implica una gran área de taller, desde al menos 2400 m ² (100 m de longitud por 24 m de luz) hasta el nivel ideal de 4800 m ² (200 m de longitud por 24 m de luz), lo que disuade en gran medida a muchos clientes de estructuras de acero que planean invertir en la línea de producción de vigas H;

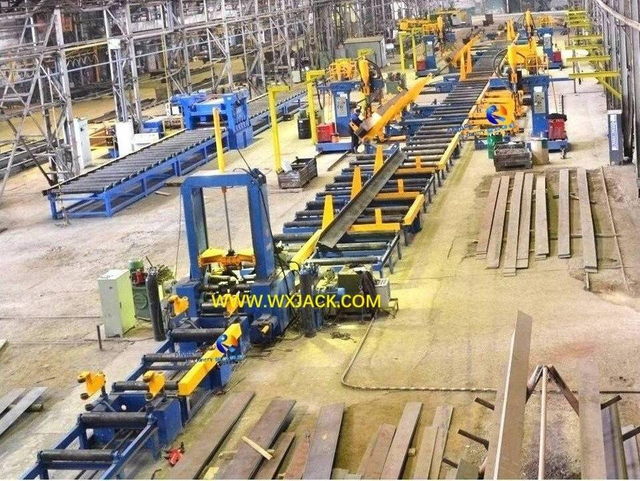

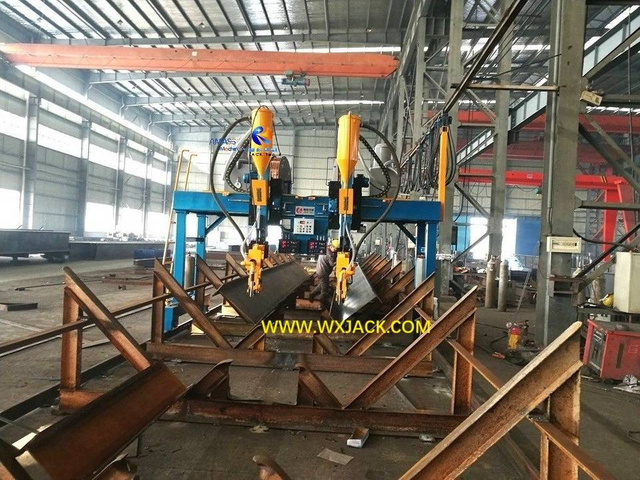

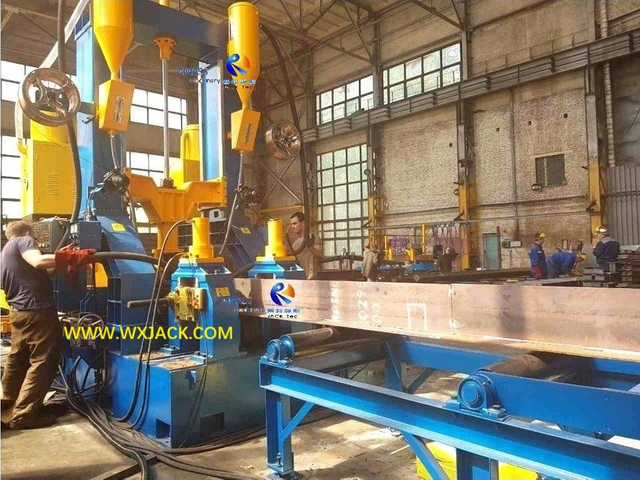

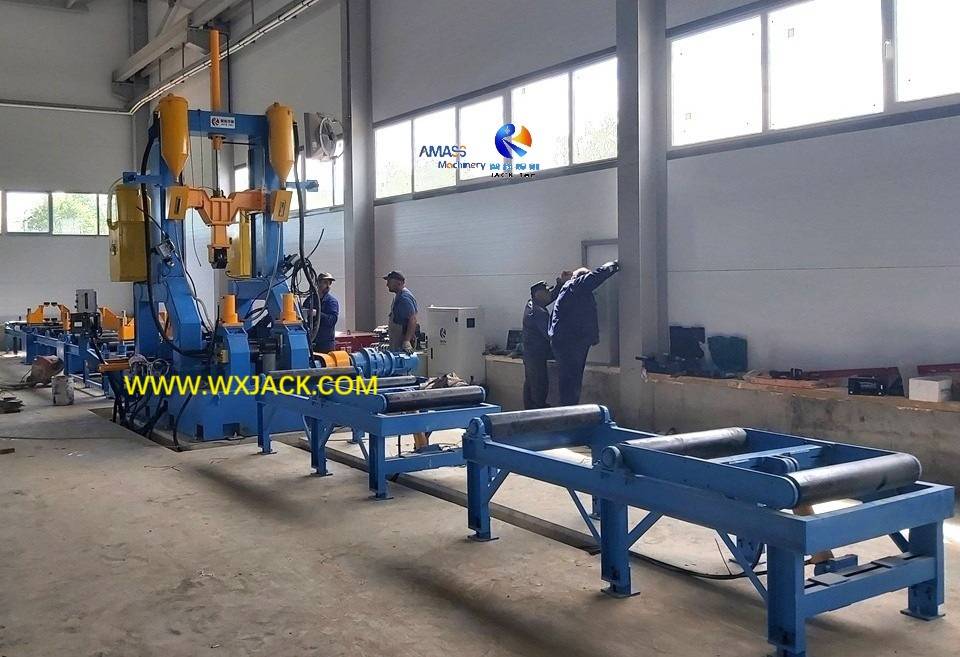

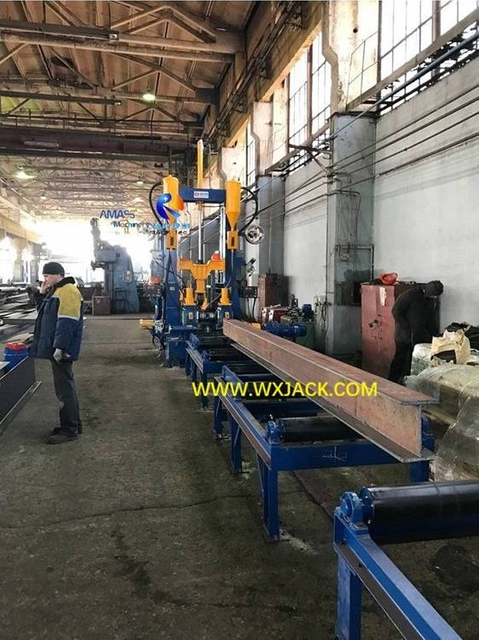

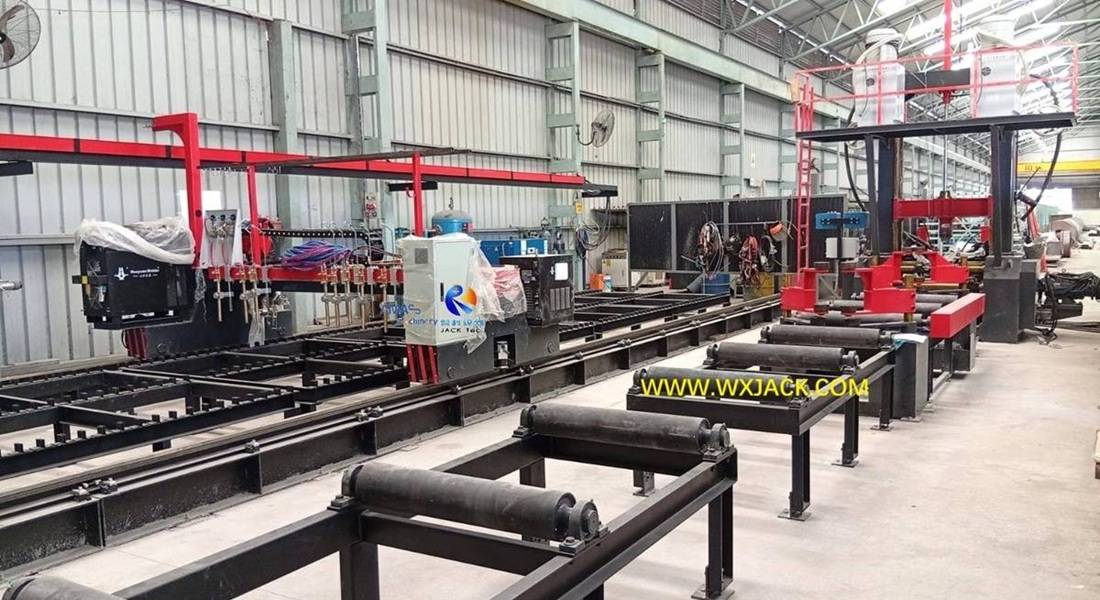

Wuxi JACK exportado a Rusia Línea de producción de vigas H de soldadura automática: ( Fig.7 )

El análisis anterior da razón del impulso que impulsó a Wuxi JACK a desarrollar la máquina de soldadura de vigas H 3 en 1 para los clientes.

B. Principio de trabajo y área ocupada de la máquina soldadora de vigas 3 en 1 H:

1. La pregunta es, para producir vigas IH de tamaño pequeño y mediano, ¿es posible integrar 3 pasos de ensamblaje/soldadura/enderezamiento en una sola operación y, por lo tanto, eliminar la transferencia interna de material?
2. La respuesta es SÍ. . Esta es la idea central detrás del desarrollo de la máquina soldadora y enderezadora de vigas H 3 en 1, que indica claramente su teoría de funcionamiento:

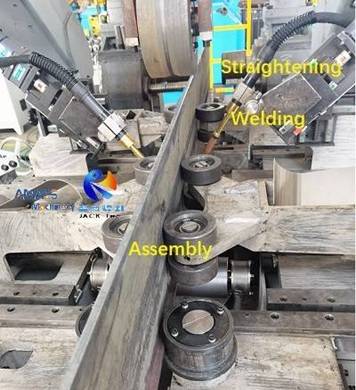

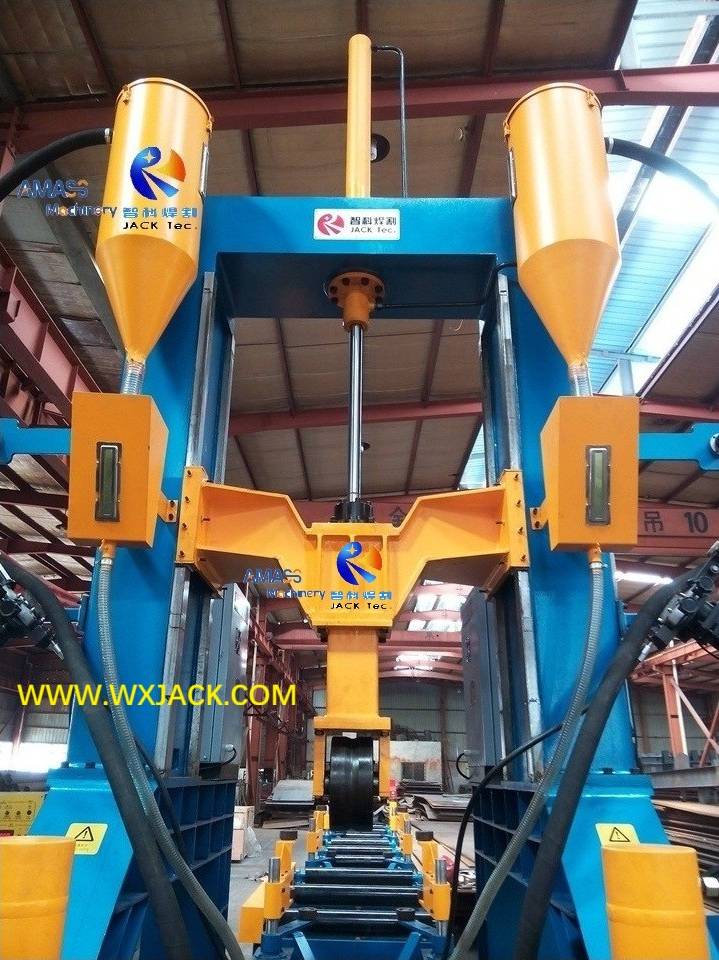

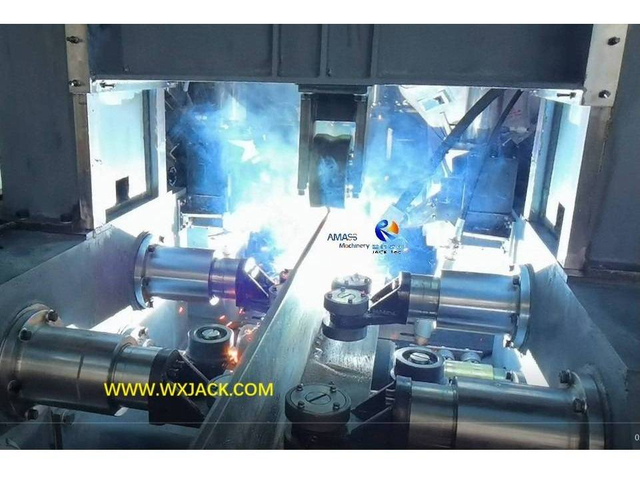

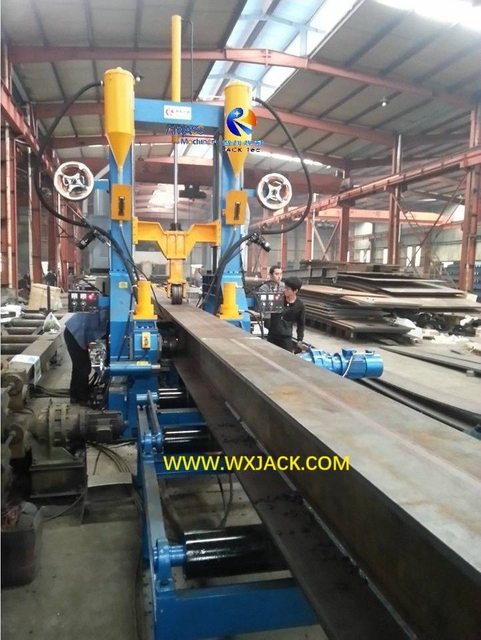

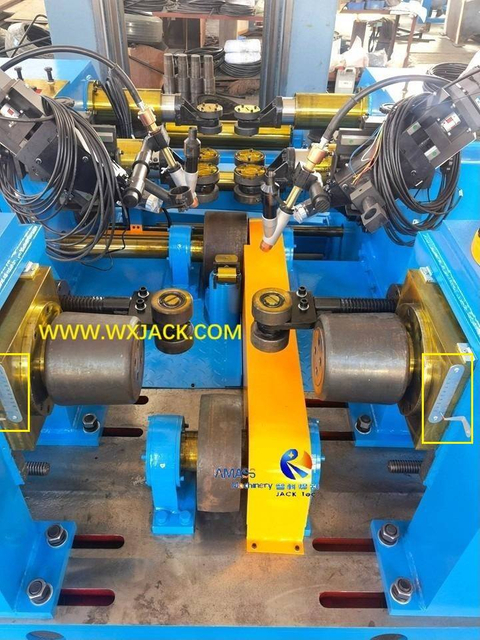

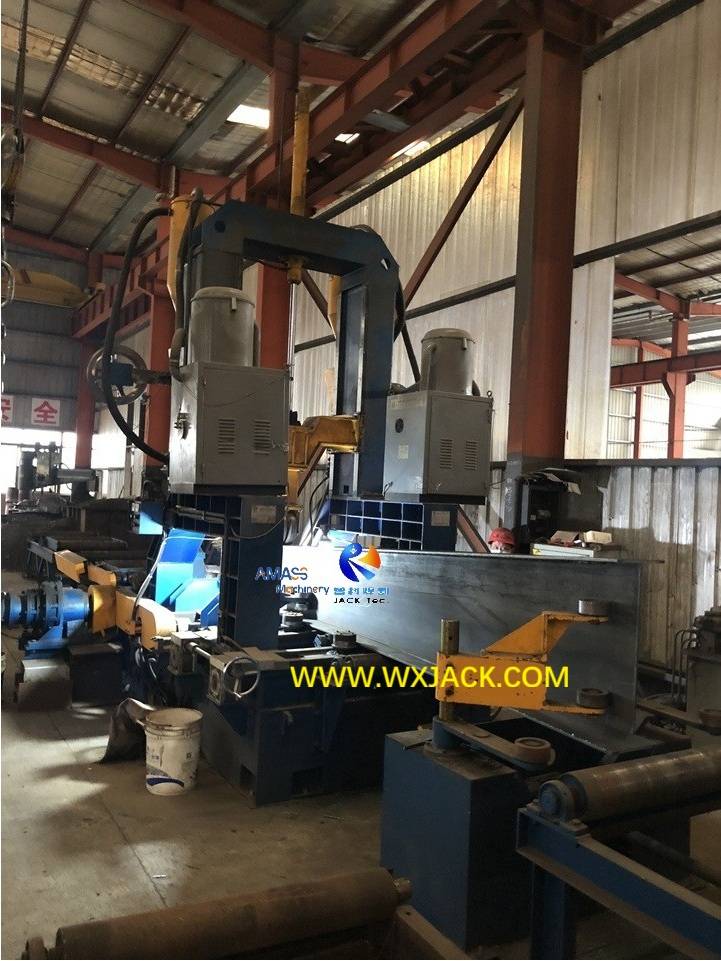

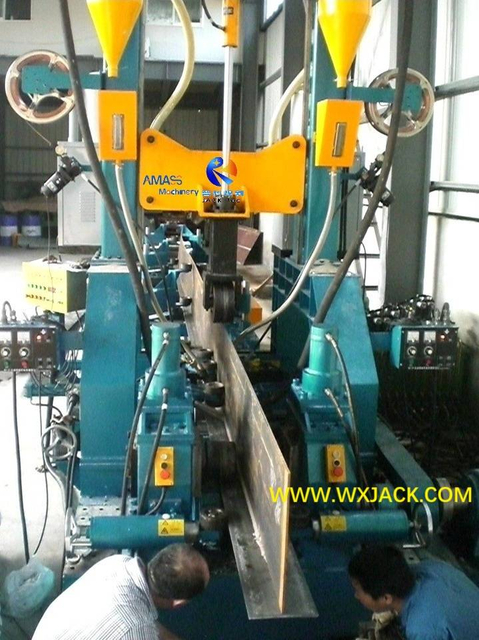

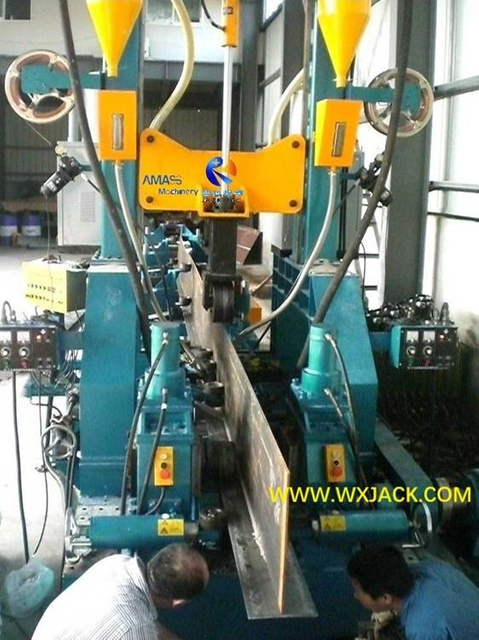

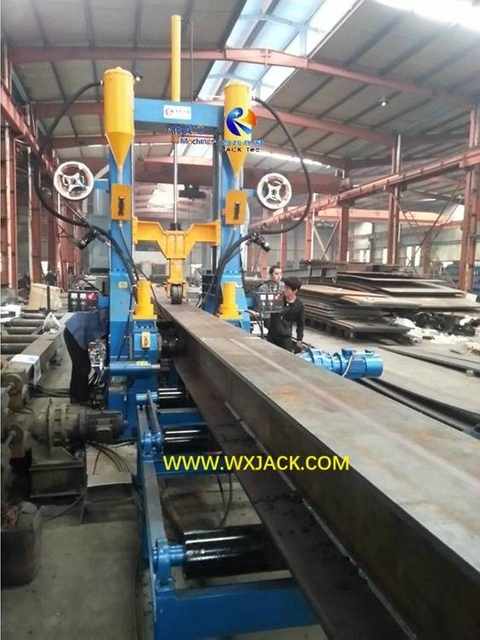

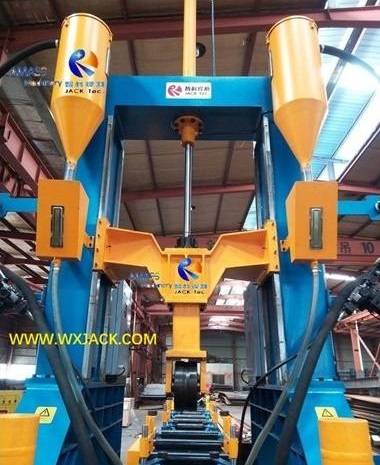

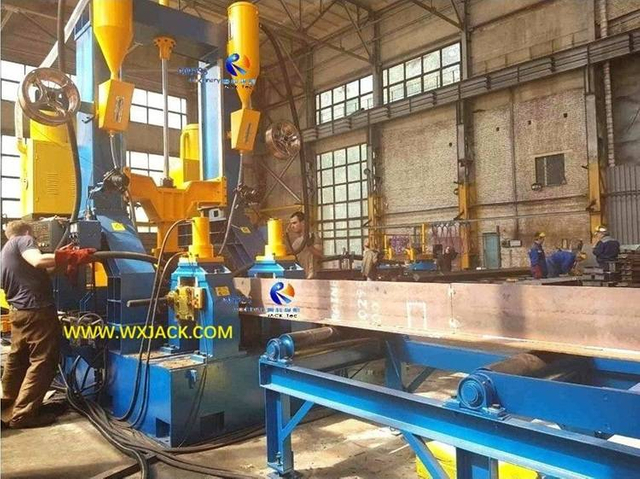

Área de trabajo central de la máquina soldadora de vigas H 3 en 1 JACK de Wuxi, de abajo hacia arriba en la foto: Enderezamiento , de soldadura , de ensamblaje : ( Fig.8 )

3. Naturaleza de la operación: Entonces, podemos imaginar que, en vista gráfica, la aplicación de la máquina soldadora de vigas H 3 en 1 equivale a comprimir una línea de producción en un punto individual;
4. En consecuencia, el área de terreno necesaria en las instalaciones para instalar la máquina soldadora de vigas H 3 en 1 es de solo 100 ~ 104 m ² (24 m de largo por 4 m de ancho), menor que el nivel mínimo de 2400 m ² para soldar la línea de producción de vigas H, lo que reduce en gran medida la carga financiera de los clientes de estructuras de acero para iniciar la producción de vigas H.


C. Puesta en uso en una máquina enderezadora y soldadora de vigas H 3 en 1:

1. Pieza de trabajo terminada: Esta soldadora de vigas en H 3 en 1 tiene ventajas incomparables para producir vigas TIH de tamaño pequeño y mediano en posición vertical, con una altura de alma de 150 mm a 2000 mm y un espesor de placa de 4 mm a 40 mm:

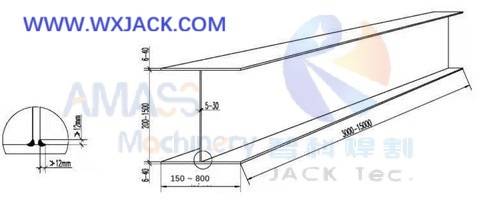

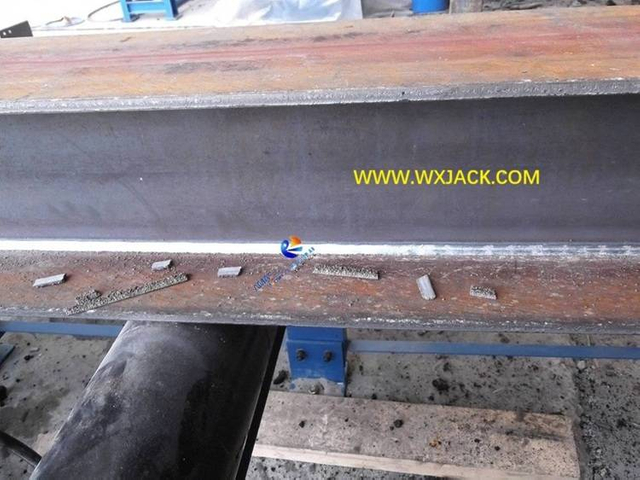

Bosquejo de una viga en H soldada desde una máquina soldadora de vigas en H 3 en 1: ( Fig.9 )

2. Las 3 funciones principales de la máquina soldadora de vigas H 3 en 1:

1) Ensamblaje : Para colocar con precisión las placas cortadas en la viga T y luego en la viga H en secuencia;
2) Soldadura :

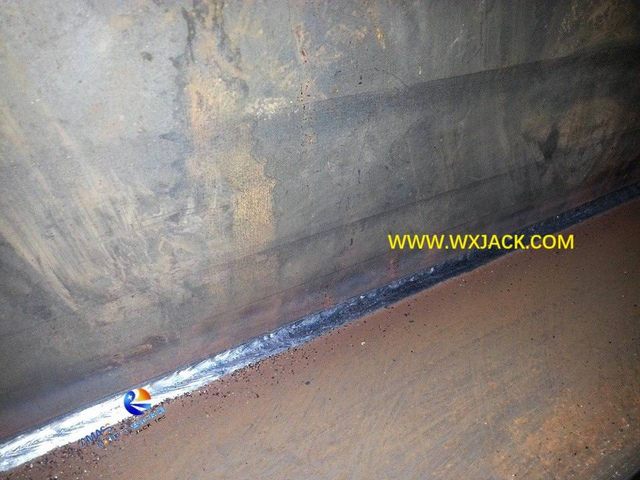

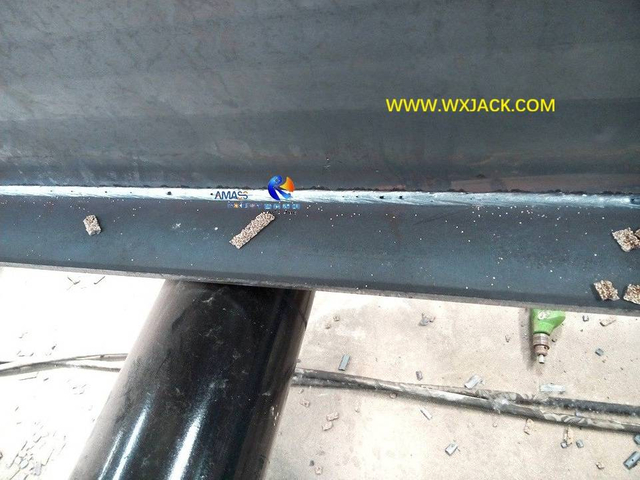

a) Mayoría con soldadura SAW de 1000 A, principalmente de corriente de trabajo de 380 A a 750 A, para soldar vigas TH medianas: 8- 40 mm de espesor ;
b) Minoritaria con ₂ soldadura con protección de gas CO GMAW de 500 A, para soldar vigas TH pequeñas: 4- 8 mm de espesor ;

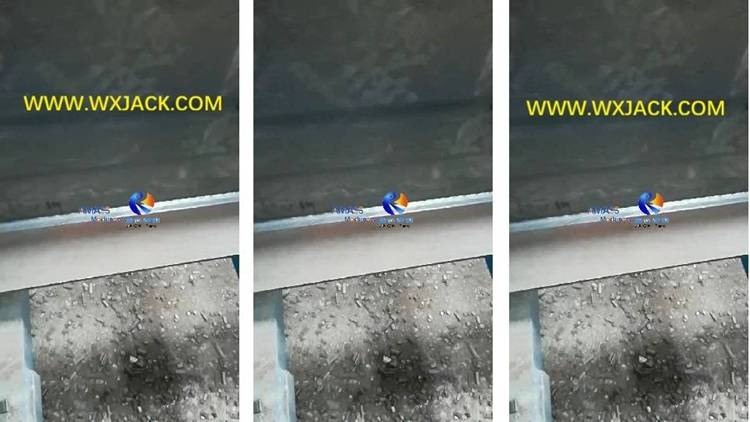

3) Enderezamiento: Aplana la brida deformada de la viga H después de la soldadura SAW;
Las 3 funciones centrales mencionadas anteriormente se implementan exactamente simultáneamente y seguidas en la máquina;
3. Nominación de la máquina: Una máquina puede finalizar toda la tarea de producción de TH Beam. Este es el origen de su nombre 'Máquina de soldadura de vigas H 3 en 1';

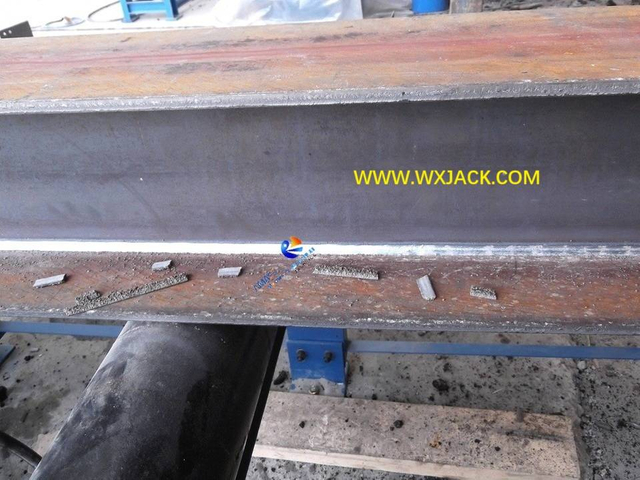

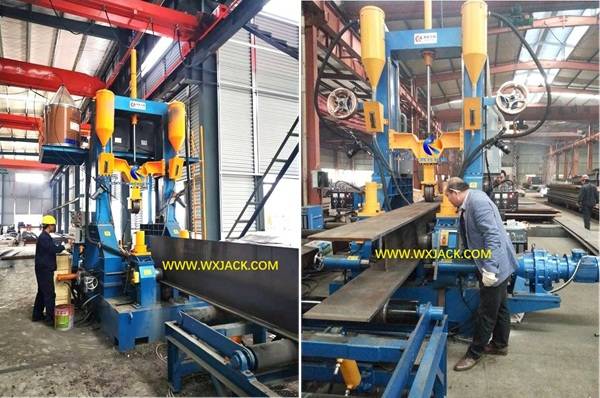

Viga T y viga H producidas a partir de la máquina soldadora de vigas H Wuxi JACK 3 en 1: ( Fig.10 )

4. Valores agregados de la máquina enderezadora y soldadora de vigas H 3 en 1:

Rentabilidad y rendimiento de alto nivel de la máquina, lo que ayuda al cliente a obtener ingresos ideales con una inversión sustancialmente menor y el costo de fabricación diario en la producción de vigas H:

1) Disminución del costo del período con la máquina soldadora de vigas H 3 en 1:

Ahorre más del 50% del presupuesto de inversión en máquinas, en comparación con la compra de los 4 equipos originales en la línea de producción de vigas en H:
a) Máquina de ensamblaje de vigas en H;
b) Máquina soldadora SAW de viga H;
c) Máquina enderezadora de vigas en H;
d) Máquina volcadora de vigas en H;
Hasta ahora, un solo conjunto de equipos 3 en 1 H Beam Welder;
Reducir en un 80% la ocupación de terrenos para talleres;
2) Disminución de Costos Variables:
a) De 6 operadores tradicionales a ahora 1-2 operadores ;
b) Disminuir más del 50% el consumo de servicios públicos (Electricidad + aceite hidráulico + gas + agua);
c) Creación de un flujo de valor de alta eficiencia: aumentar entre un 60 % y un 70 % la productividad, reduciendo un 60 % el tiempo de ciclo y eliminando el tiempo de transferencia de material entre las estaciones de trabajo;

5. De viga T a viga IH, forma general de operación en la máquina soldadora de vigas H 3 en 1:

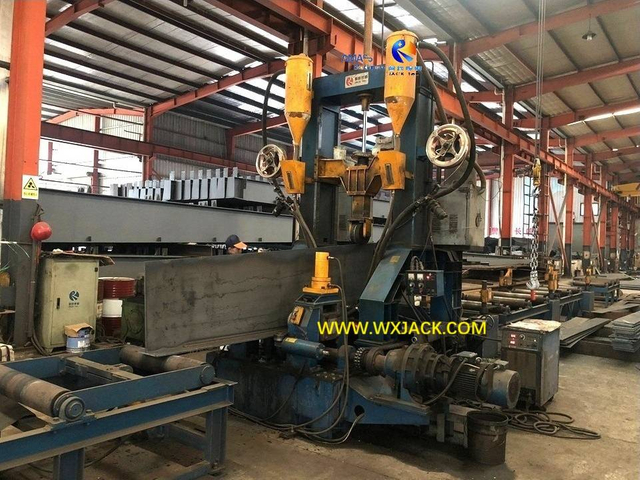

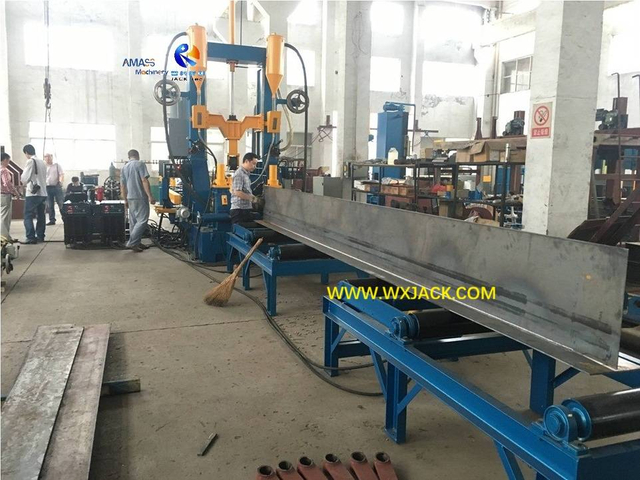

La foto a continuación muestra el inicio de la segunda ronda de operación para producir la viga H:

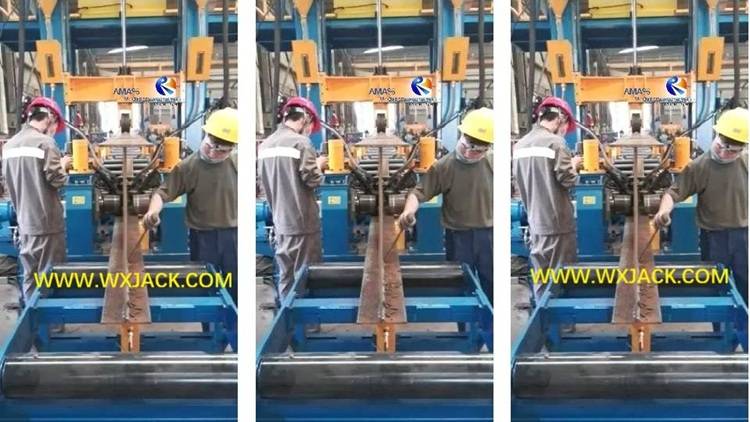

1) Al finalizar la soldadura de la viga T, la viga T se retira del transportador de salida y se eleva al transportador de entrada;
2) La segunda pieza de brida también se iza sobre la mesa de rodillos de alimentación y se ensambla con la viga en T, colocándola en la estructura final de la viga en H;

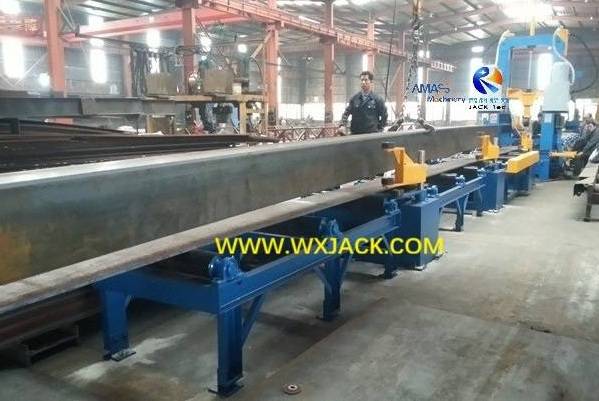

De viga T a viga IH con máquina soldadora de vigas H 3 en 1: ( Fig.11 )

3) Luego, repetir los pasos finalizados en su primera ronda de fabricación de la Viga T:
a) Sujeción y posicionamiento con rodillos de alineación;
b) Estar fabricados con soldadura SAW;
c) La brida de la viga H se endereza después de soldar;
d) Con estos pasos se termina de fabricar una pieza de Viga H:

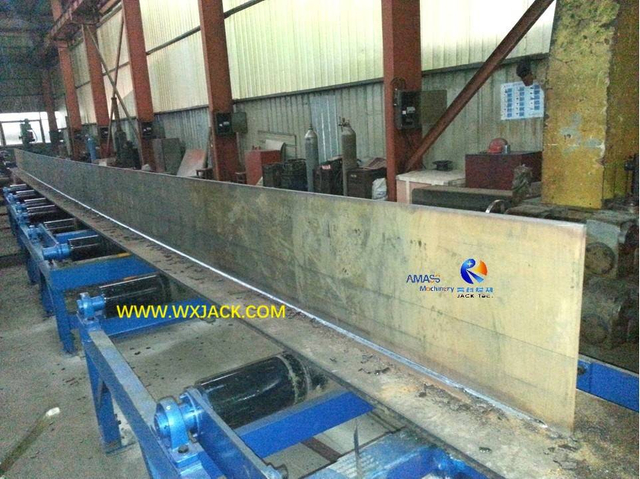

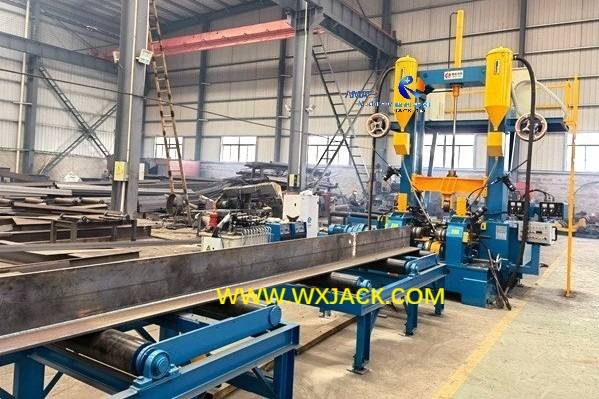

e) Primero, Viga T: ( Fig.12 )

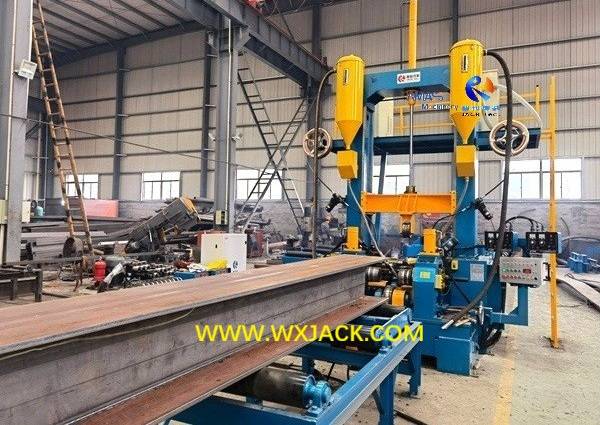

f) Segundo, viga H: ( Fig.13 )

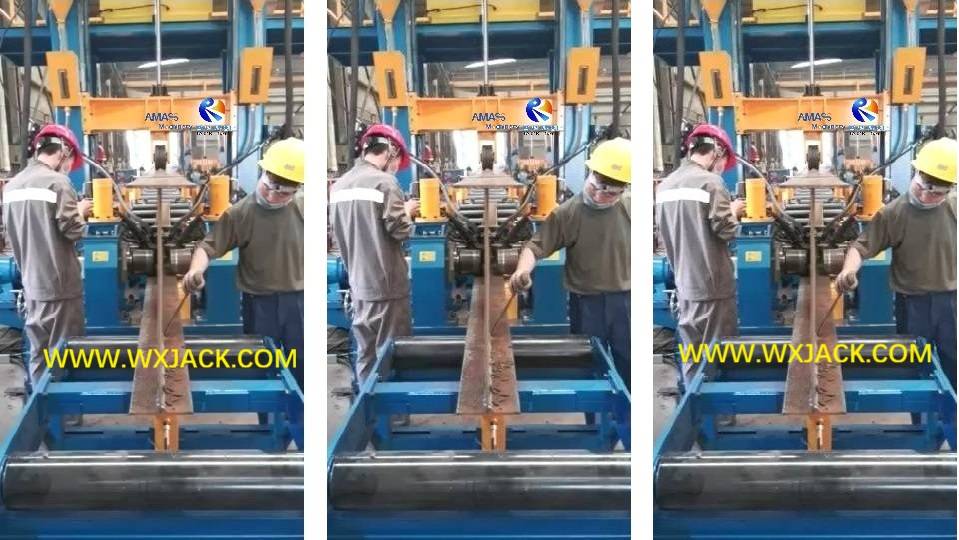

6. Máquina enderezadora y soldadora de vigas en H 3 en 1 que funciona para la fabricación de vigas en T:

1) T Beam es otra pieza importante de estructura de acero, no solo como pieza semiacabada de H Beam;
2) De los pasos anteriores podemos ver que esta máquina también se puede utilizar en la producción de T Beam. Cuando se trabaja únicamente para la producción de vigas en T, el campo de aplicación de máquinas se ve más en la industria de la construcción naval que en las estructuras de acero;
3) En consecuencia, la soldadura CO ₂ GMAW se usa con más frecuencia que la SAW , debido al mayor valor IK y, por lo tanto, a la resistencia de la costura de soldadura adquirida:

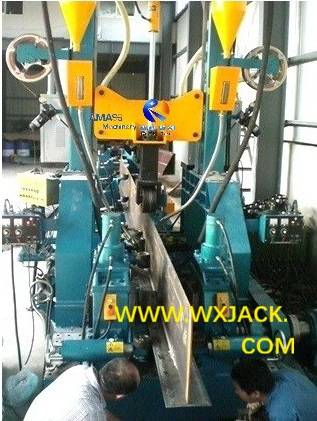

Fabricación de una viga en T con una máquina soldadora de vigas en H 3 en 1: ( Fig.14 )

1) PHJ es el primer producto desarrollado y ahora ocupa alrededor del 40% del volumen de aplicaciones;
2) La pieza de trabajo terminada incluye una viga TH de soldadura de sección transversal simétrica y asimétrica. Ésta es su gran capacidad;
3) Conjunto de viga TH : accionamiento automático del cilindro de aceite hidráulico en un lado de la viga H y tornillo de avance manual en el otro lado;

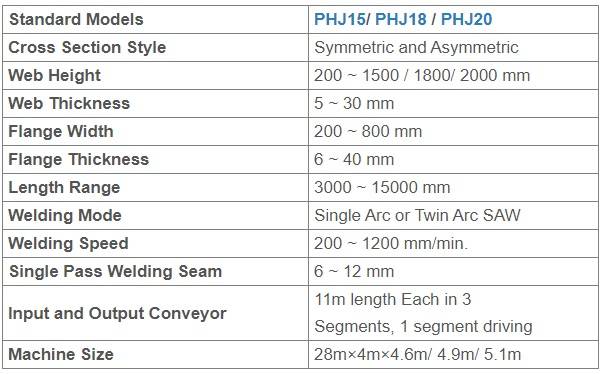

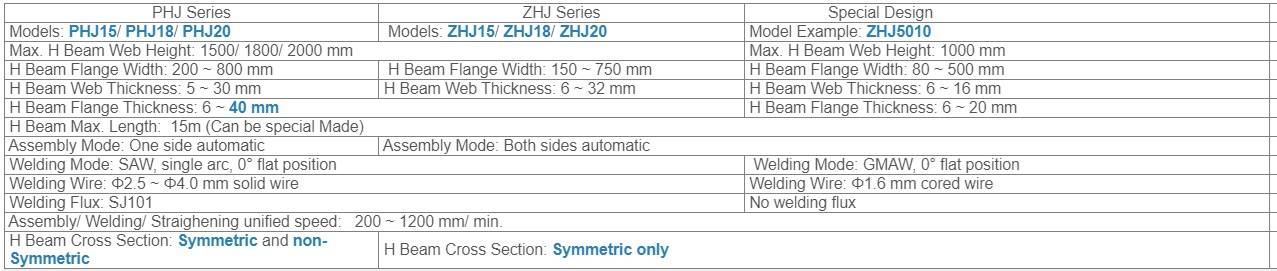

Parámetros técnicos de la máquina soldadora de vigas H 3 en 1 serie PHJ:

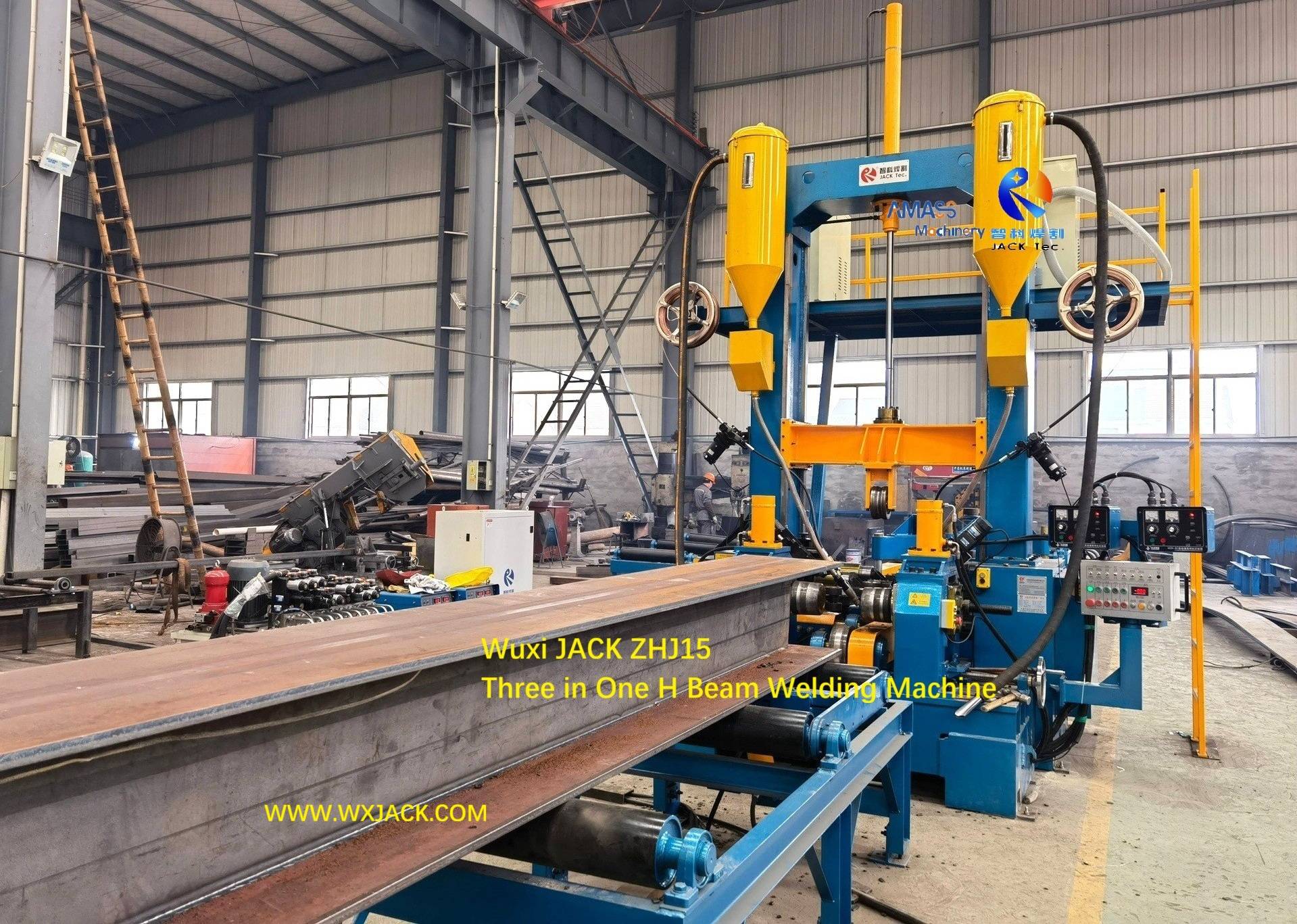

1) Historia y estado: esta es la rama desarrollada más tarde y ahora ocupa más del 50% del volumen de uso;
2) Salida: Producción de la popular viga TH de soldadura, en sección transversal de igual longitud;
3) Antecedentes: Las vigas TH simétricas representan el uso mayoritario en el campo de las estructuras de acero, al menos el 70%. Para lograr una producción más eficiente para los clientes, la soldadora de vigas H 3 en 1 serie ZHJ se desarrolló en consecuencia;
4) Conjunto de viga TH: A diferencia de los modelos PHJ, en los modelos ZHJ, el ensamblaje es completamente automático: accionamiento del cilindro de aceite, simétrico en fase a ambos lados de la viga H;
5) Modo de soldadura y enderezamiento: Igual que la serie PHJ


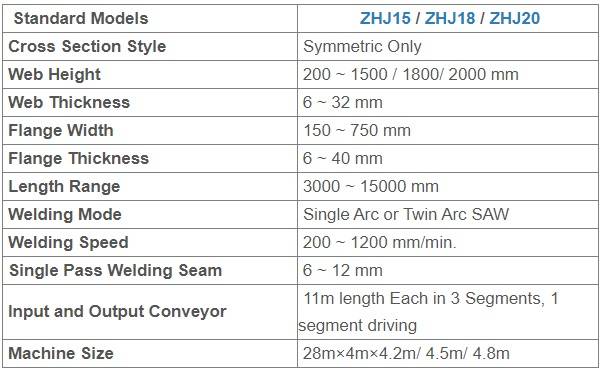

Parámetros técnicos de la máquina enderezadora y soldadora de vigas ZHJ 3 en 1 H:

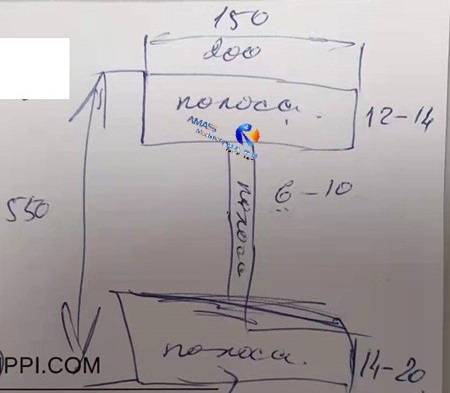

1) Uso y origen: Los modelos de servicio liviano se originan en la serie ZHJ, para producir vigas TH de tamaño pequeño y espesor delgado, de 1/3 ^{a la mitad del tamaño} y espesor de las vigas H convencionales: ( Fig.15 )

2) Conjunto de viga TH: Igual que la serie ZHJ;

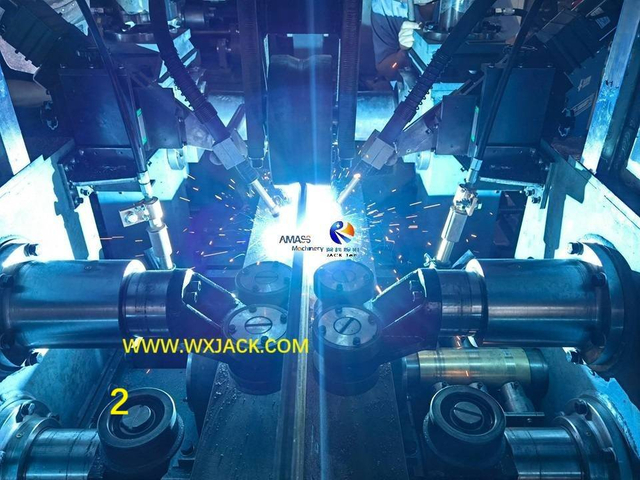

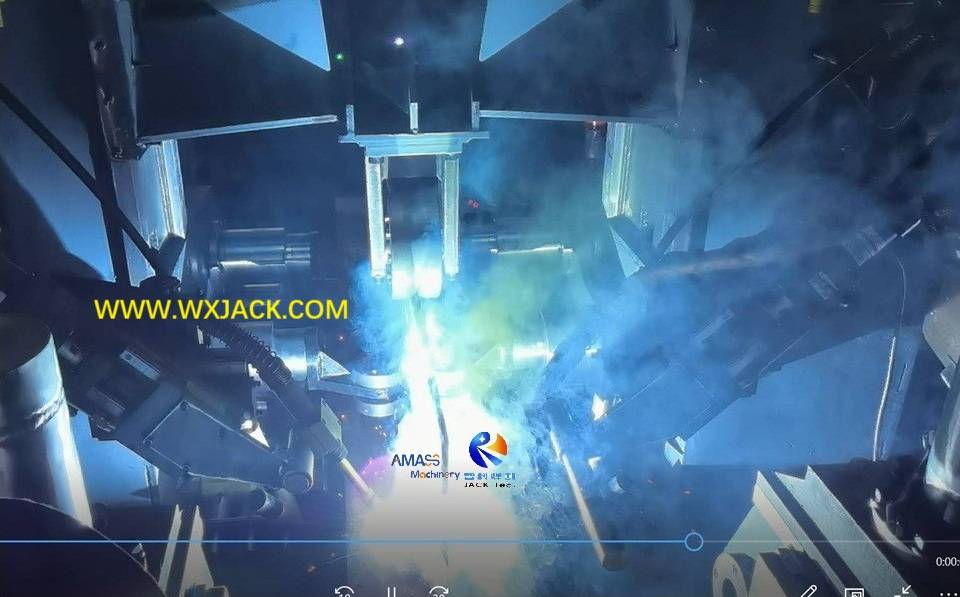

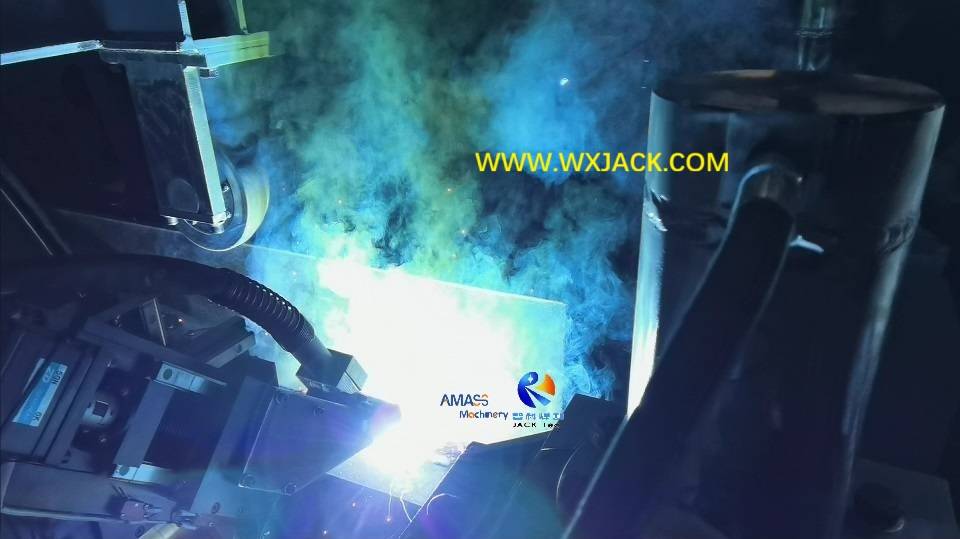

3) Soldadura: Soldadura con protección de gas ₂ CO , aplicable para producir vigas TH pequeñas. La soldadura GMAW genera luz, ruido y humo intensos durante la soldadura, como se muestra en la foto inferior izquierda

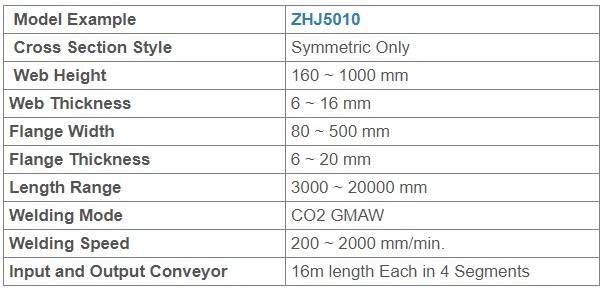

Parámetros técnicos de la máquina soldadora de vigas H modelo pequeño 3 en 1:
