PhJ20 Propósito general tres en una máquina de fabricación de haz de una I

El adjunto hay un conjunto de máquina modelo Wuxi Jack Phj20 que trabaja en el sitio

A. Uso y trabajo en el trabajo de la máquina de fabricación de haz Modelo IH PhJ20 en el sitio:

1.  Pieza de trabajo terminada de la serie PhJ Series 3 en 1 IH de soldadura de haz:

1) Salida:  PhJ20 Modelo 3 en 1  I H H Vigas Máquina integral de soldadura La máquina integral produce haz de h viga/ i haz/ t haz de la sección simétrica y asimétrica de la estructura de acero de forma con máx. altura de hasta 2,000 mm;

2) El siguiente bosquejo muestra la ilustración de la pieza de trabajo hecha con la máquina Modelo PHJ;

3) Modo de soldadura: adopta el modo de soldadura de la sierra --- soldadura de arco sumergido. Se usa ampliamente en instalaciones de estructura de acero debido a su amplia versatilidad:

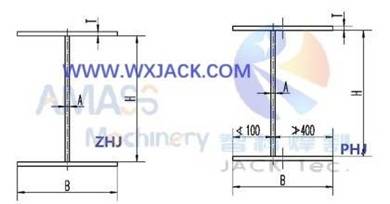

2 tipos de sección transversal del haz de H (i) terminado de la máquina de la serie Phj  ( Fig.1 )

2. Operando en PhJ20 Modelo 3 en 1 Saw IH Equipo de soldadura de haz:

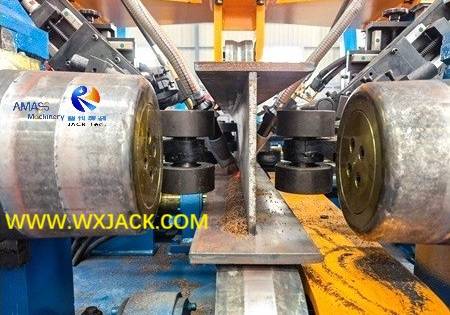

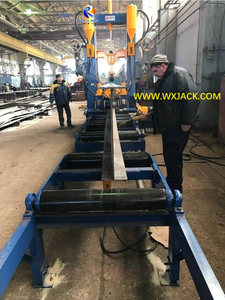

1) Materias primas: como se puede ver en la primera ^foto , hay un montón de sus materias primas (las placas de acero de tira larga cortada de la máquina de corte de placa de tira CNC ) acumulada justo al lado del transportador de entrada de esta máquina de fabricación de haz H de esta máquina de fabricación de haz H. Y se estaba colocando un trozo de placa de tira en el transportador de entrada, que se tomaría como brida de la pieza de trabajo;

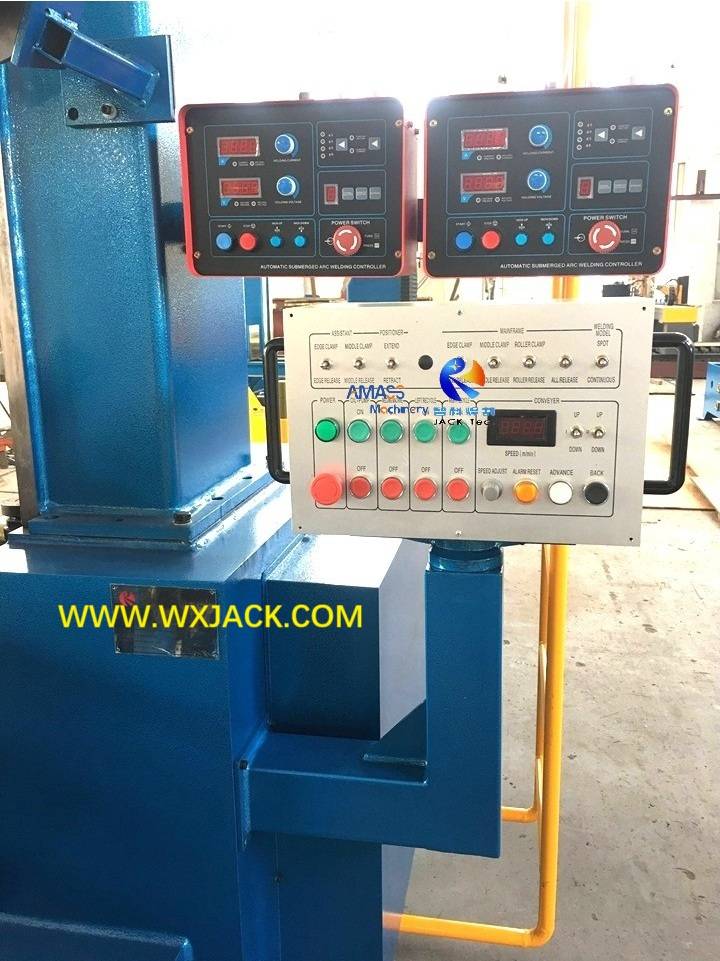

2) La estación operativa del equipo está a la derecha de su cuerpo principal, consulte la 2ª ^foto ;

 3) está compuesto por el panel operativo de la máquina en sí, y las 2 consolas de control de la fuente de alimentación SAW;

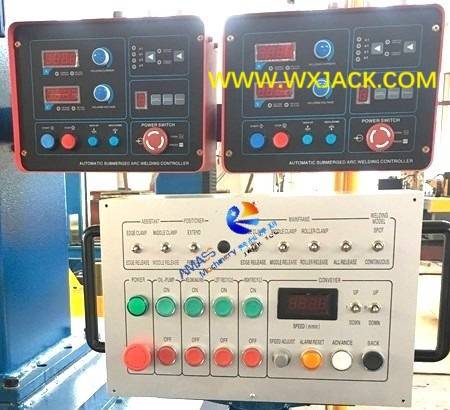

Estación de operación de Wuxi Jack Phj Modelo 3 en 1 IH Máquina de fabricación de haz: ( Fig.2 )

4) Way de operación: en la consola de control, la velocidad de alimentación/ voltaje/ alambre de soldadura de la máquina se puede ajustar antes de trabajar, y observarse durante el trabajo;

3. Unidades de soldadura complementarias de 3 en 1 IH Máquina de fabricación de haz:

La unidad de soporte de soldadura de la máquina incluye:

1) Unidad de recuperación de flujo de soldadura de sierra sinterizada;

2) Saw Welding Flux Hopper;

3) Diámetro de 3.2 mm a 4.0 mm Saw Seding Wiling Alimerer;

4) Saw Welding Warling Campo; ...

 Se instalan en el cuerpo principal mecánico de la  máquina de haz 3 en 1 IH;

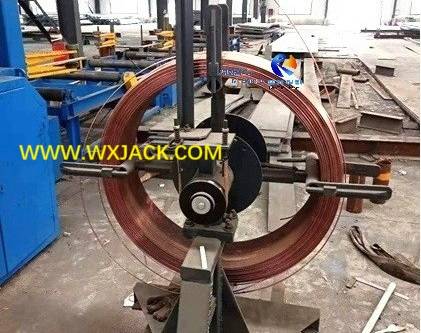

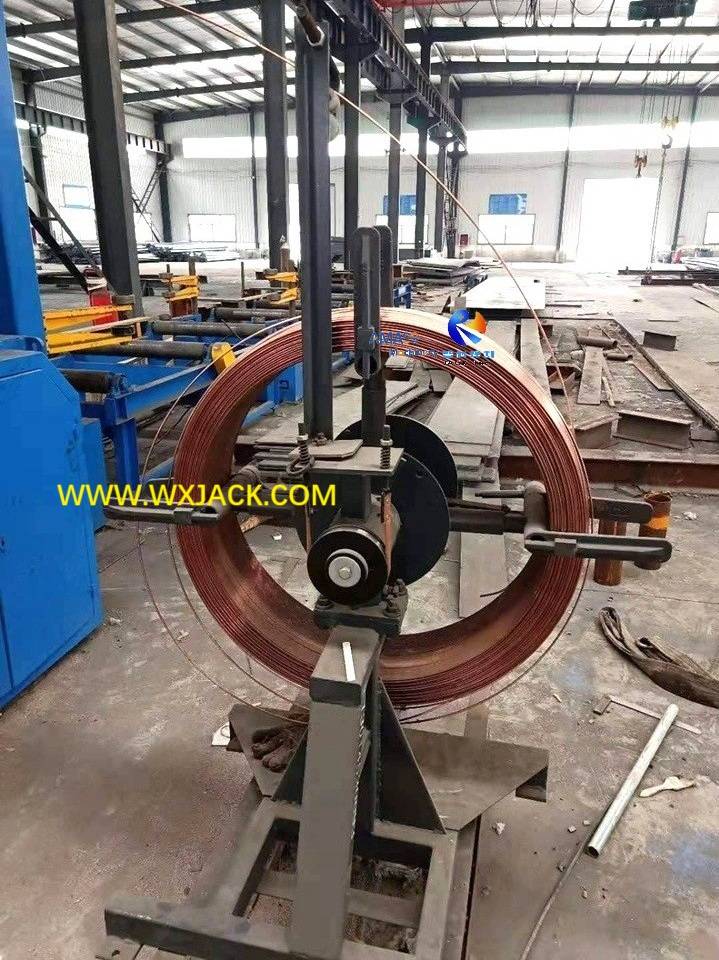

A veces, el cliente tiene su carrete de alambre de soldadura en el suelo, como se muestra en la ^{foto Las unidades de función de la} 3 . máquina de soldadura de haz de haz de sierra h de automática , incluida la placa de control/ estación de bombeo/ alimentación de soldadura de sierra, se colocan en el terreno del taller cerca del cuerpo principal de la máquina. Como se muestra en la primera ^foto .

Sierra Campo de alambre de soldadura en el piso del taller de Wuxi Jack  Phj Models Máquina: ( Fig.3 )

B. Vista técnica sobre la máquina de soldadura de viga de sierra automática de modelo PhJ20 :

1.    Zona de trabajo central de 3 en 1 IH Máquina de fabricación de haz:

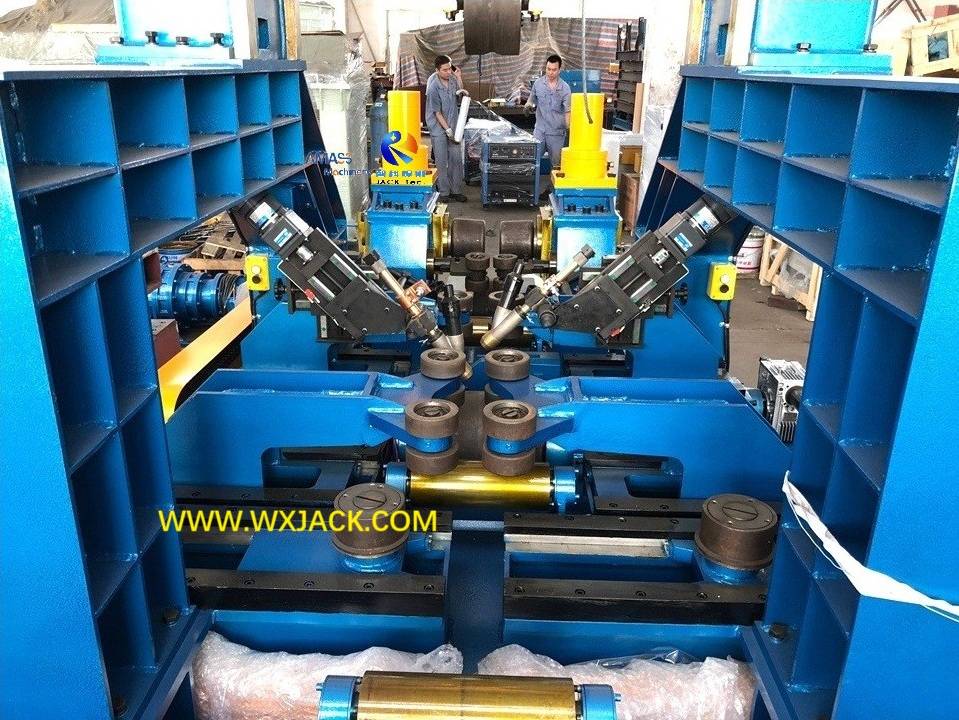

 1) La 4ª foto ^adjunta muestra el área de trabajo central de la máquina;

2) fue tomado en el lado de ensamblaje del haz H (pieza de trabajo que fluye en el lado);

3) en el orden de instalación están la unidad de ensamblaje/ unidad de soldadura/ unidad de alisado de la máquina;

Zona central de la zona de modelos PHJ: ( Fig.4 )

2. Unidad de ensamblaje de PhJ20 Modelo 3 en 1 IH Machine integral de soldadura de soldadura del ensamblaje del haz :

1) La unidad de ensamblaje del haz H es para ajustar la brida y la web en la forma de '┷ ' (al hacer un haz) o '工 ' (al hacer una viga H soldada/ haz);

2) Las bridas y la red de ajuste se realizan mediante un total de 6 pares de rodillos:

--- 3 pares para sujetar la web (alto);

--- y 3 pares para la brida de sujeción (posición baja);

3) La conducción de estos rodillos en la máquina, como se puede ver en la 4ª foto adjunta ^, se realizan con soportes y bujes guía, que, para los rodillos de alineación de brida, el lado izquierdo está impulsado con tornillo de plomo manual, y el lado derecho está impulsado con cilíndricos hidráulicos;

4) la forma de conducir para los rodillos de alineación web se invierte con la de los rodillos de alineación de la brida;

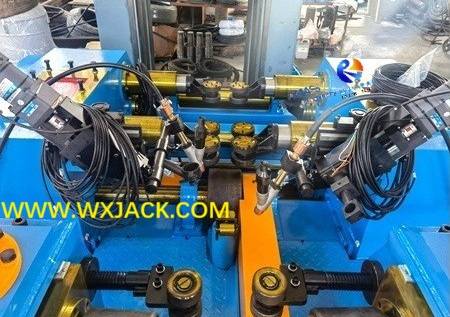

H -Sección de ensamblaje de viga de Wuxi Jack Models Máquina: ( Fig.5 )

3 .

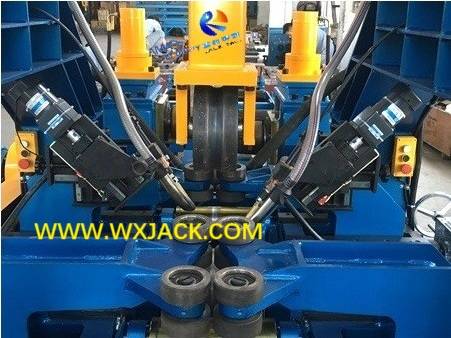

1) Los 2 conjuntos de antorchas de soldadura de sierra son el mecanismo de ejecución para la operación de soldadura en la máquina, que se controlan con alimentación de sierra para sus parámetros críticos de corriente de soldadura y voltaje;

2) su operación es asistente de unidades de soporte de la unidad de recuperación de flujo y alimentador de alambre;

3) La posición de la antorcha de soldadura se puede manejar con precisión mediante toboganes cruzados y un soporte de deslizamiento de 45 °, para apuntar a la costura de soldadura todo el tiempo durante la soldadura;

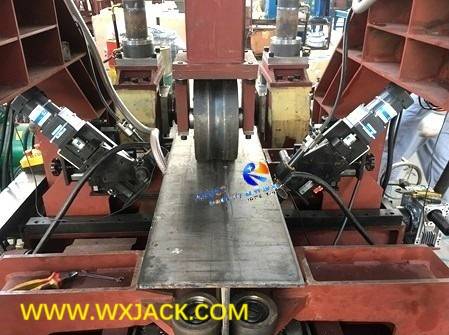

Máquina de los modelos de soldadura de sierra en Wuxi Jack Phj Models: ( Fig.6 )

4. Unidad de alisado de 3 en 1 IH Máquina de fabricación de haz:

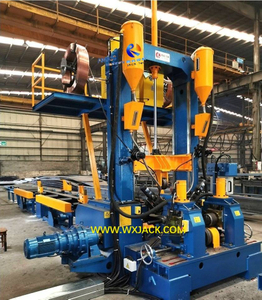

1) La unidad de alisado se puede verificar en la 5ª ^foto adjunta;

2) Utiliza el principio de tres puntos apretando, que, durante el paso a través del haz H/ haz a través de la máquina, ejercen la fuerza sobre la brida por medio de las dos piezas de rodillos de alisado hacia abajo (conducidos con cilindro hidráulico), lo que hace que la pieza de trabajo se envíe fuera de la máquina en la superficie recta;

3) Para adaptarse en el ancho de brida variable de la pieza de trabajo que se fabricará en la máquina, el tramo de los dos rodillos enderecientes se puede ajustar mediante ruedas de mano, que se muestra en la ^{foto 5} de adjunta;

Enderezado Rollers de Wuxi Jack Phj Model Máquina: ( Fig.7 )

5. Producción de lotes de Wuxi Jack en 3 en 1 IH Máquina de soldadura de haz:

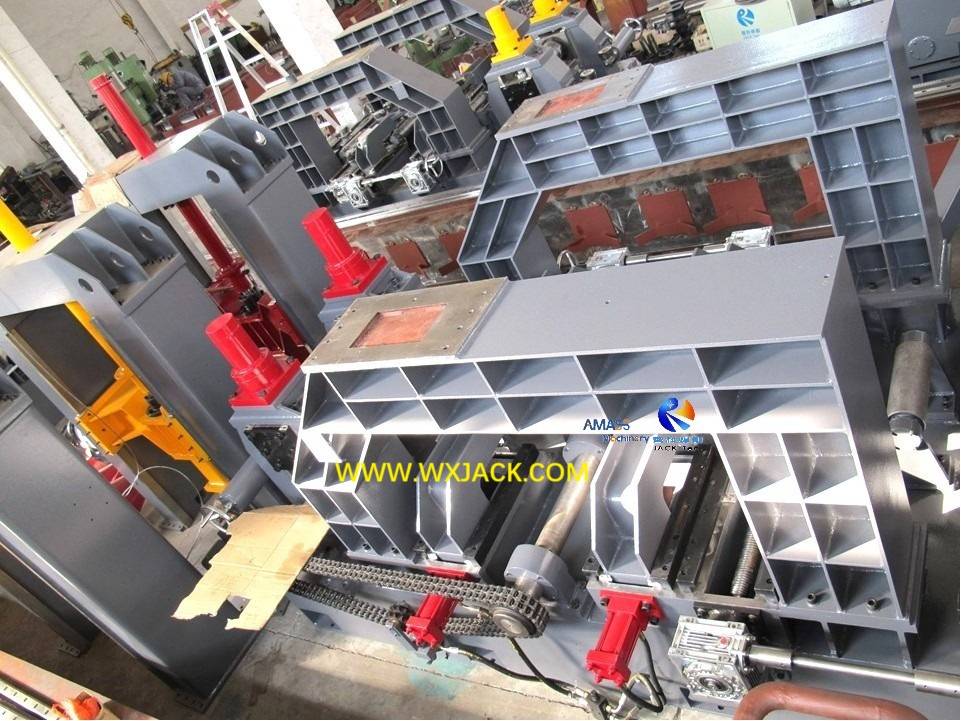

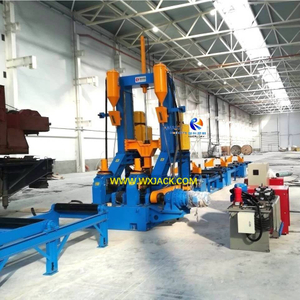

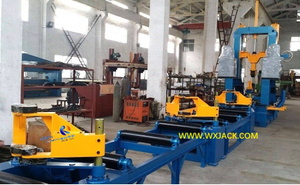

1) La sexta foto ^adjunta muestra el área de WIP (trabajo en proceso) de los modelos Phj de Jack Wuxi 3 en 1 máquina;

2) Debido a su extensa aplicabilidad y gran volumen de venta, el equipo de la serie PHJ siempre se realiza en la producción de volumen.

Ilustración en haz H soldado terminado para producirse: ( Fig.8 )

C. Parámetros técnicos de la máquina de fabricación de haz PHJ20 Modelo 3 en 1 IH:
