1. Propósito de ZHJ20 Modelo 3 en 1 h Máquina de alisado de soldadura del ensamblaje del haz:
1) Este es el modelo más grande de la máquina de la serie ZHJ; El max. Tamaño de la pieza de trabajo: ZHJ20 tiene una capacidad de fabricación del haz H soldado con altura web (muro) de hasta 2,000 mm, en forma de junta simétrica entre la web y las bridas. Verifique la imagen adjunta y el boceto de abajo:

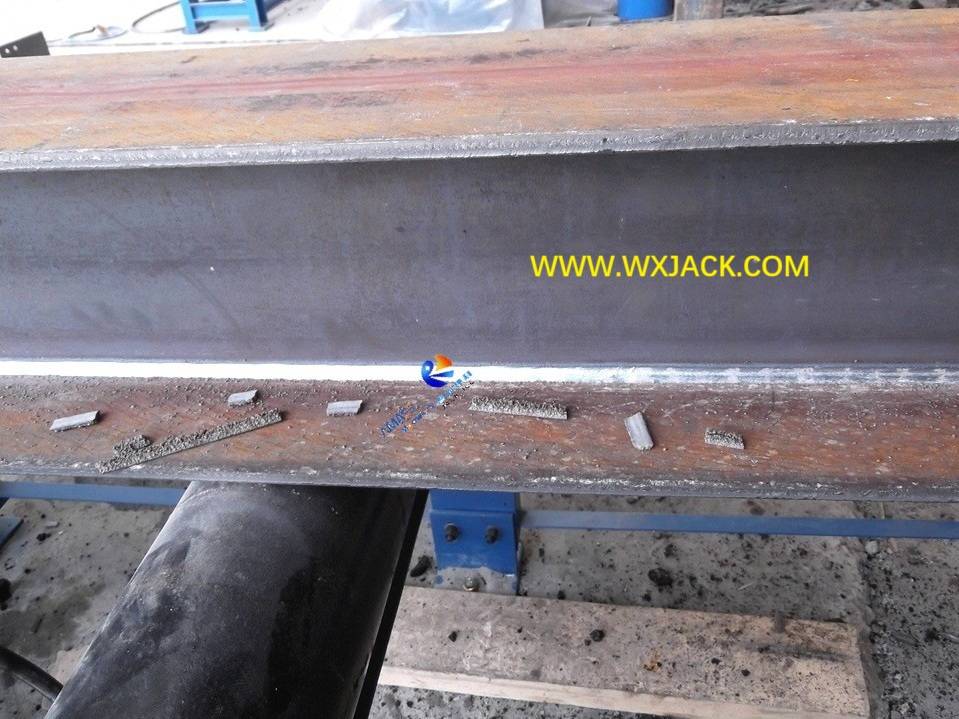

H Estilo de sección transversal del haz producido a partir de la máquina de modelos ZHJ: ( Fig.1 )
2) Modo de soldadura: para producir un tamaño tan grande de la pieza de trabajo, el modo de soldadura en ZHJ20 Función integral H se sierra la máquina de fabricación del haz (soldadura por arco sumergido).
2. Restricción en la viga H soldada producida con la máquina de fabricación de haz del modelo ZHJ20 :
Además del rango de tamaño denotado al final de esta sección, otro requisito sobre el producto terminado de la serie integrada de la serie ZHJ HELLING Machine es:
Como una de las tareas preparatorias de operar en la máquina de la serie ZHJ, asegúrese de que las especificaciones del haz H soldado se ajusten a la regla general por debajo de la relación entre el grosor de la brida y el ancho que se pueden enderezar con la máquina de la serie ZHJ:
Espesor de brida t （ mm ） | 6 ～ 20 | 20 ～ 25 | 25 ～ 32 | 32 ～ 40 |
Ancho de brida b （ mm ） | 200 ～ 800 | 450 ～ 800 | 600 ～ 800 | 700 ～ 800 |
3. Unidades de trabajo de la máquina de fabricación de haz del modelo ZHJ20 :
1. Estructura general de la máquina de alisado de soldadura de ensamblaje de haz de 3 en 1 h:

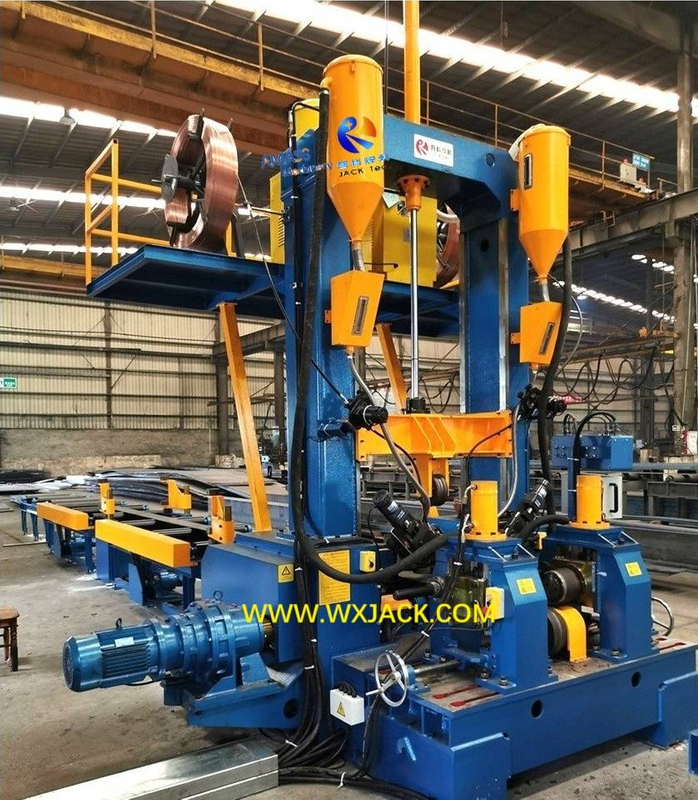

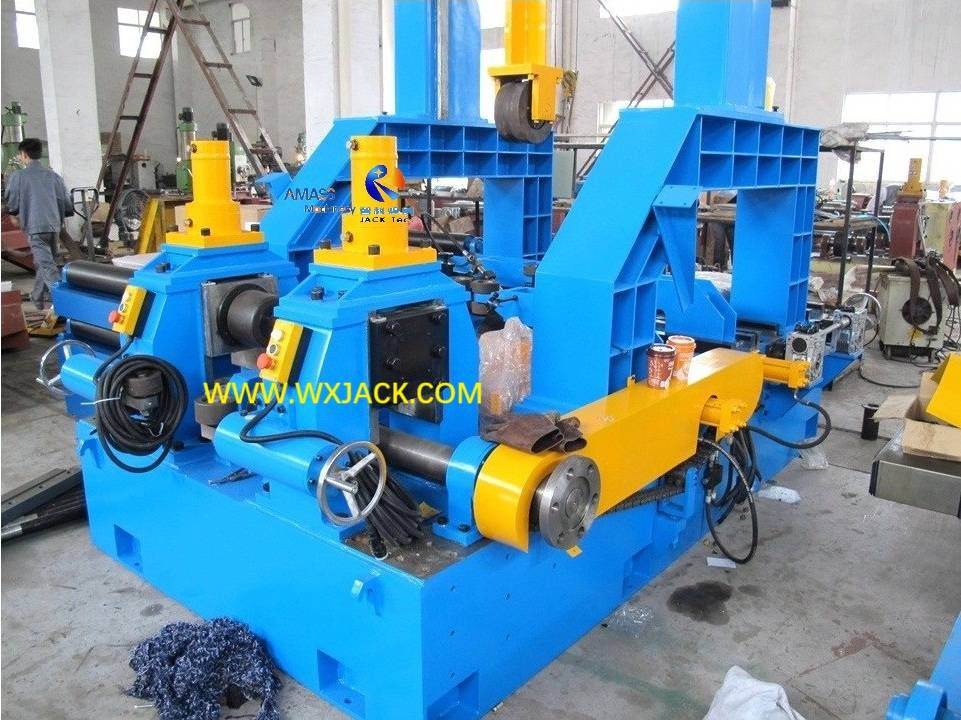

1) La imagen adjunta muestra el cuerpo principal mecánico de un conjunto de máquina modelo ZHJ20:

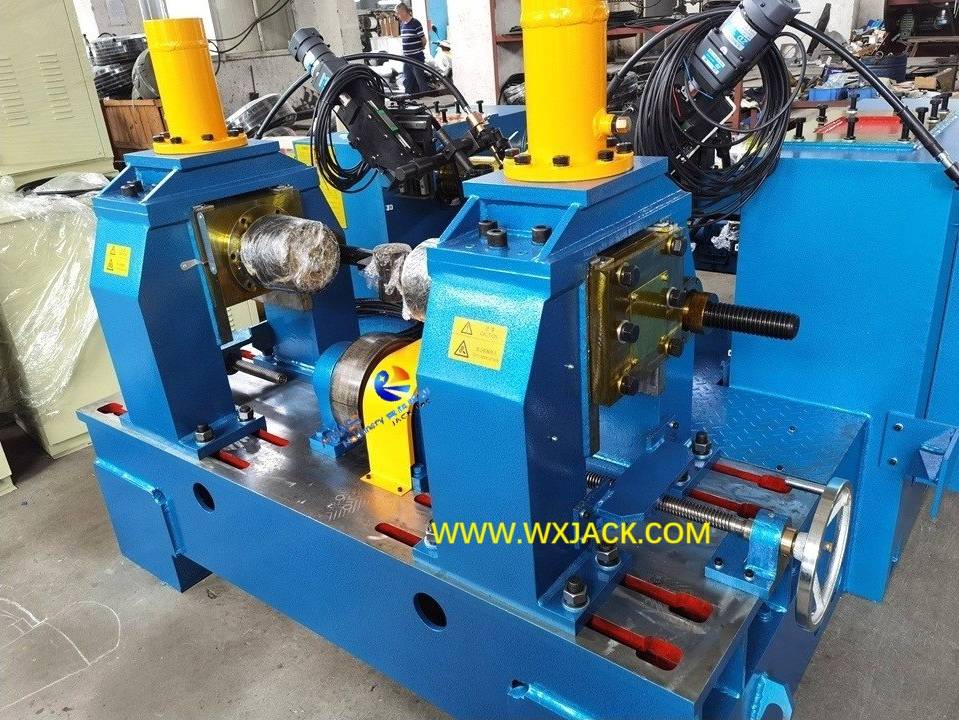

2) Tal gran altura La máquina de soldador de haz H de haz vertical se ensambla en forma a partir de un pórtico vertical y una base sólida, con unidad de ensamblaje, antorchas de soldadura y rodillos enderecientes que encajan en secuencia;
3) En uso práctico, también habrá una tabla de rodillos transportadores de entrada y salida equipada con la máquina;

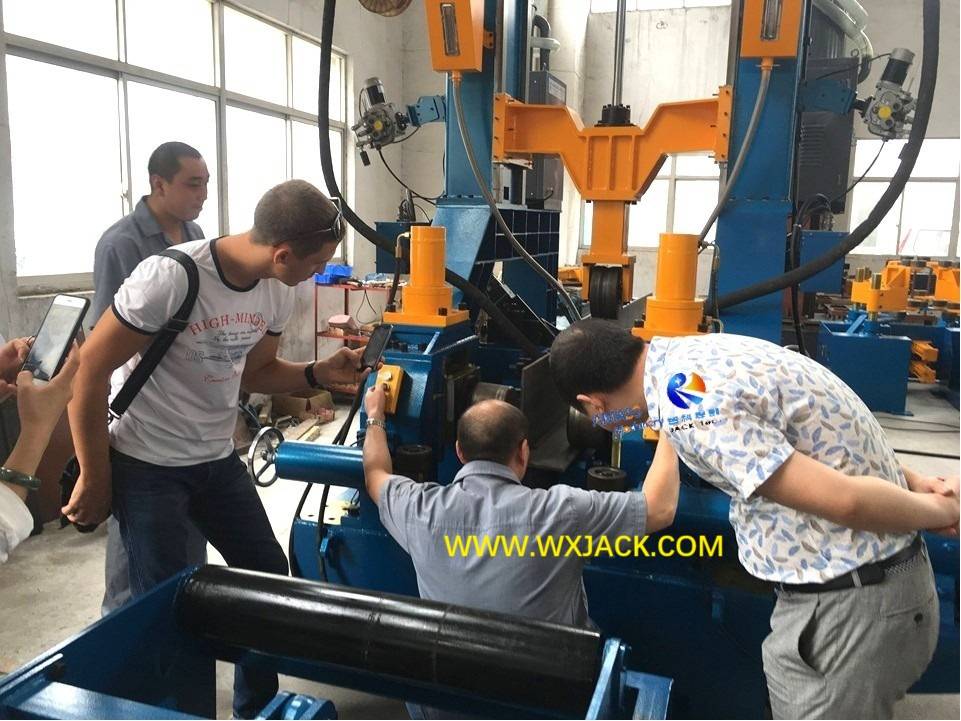

2. Principio de trabajo de la serie integral de la serie ZHJ H Máquina de soldadura de haz:
1) La pieza de trabajo entra en este soldador de haz H del lado trasero del cuerpo principal mecánico y sale desde su lado delantero (visto desde la imagen adjunta);
2) Esta también es una secuencia de trabajo de la disposición de ensamblaje de haz H / soldadura / enderezado cumplida en la zona de función central de la máquina de haz de 3 en 1 h;

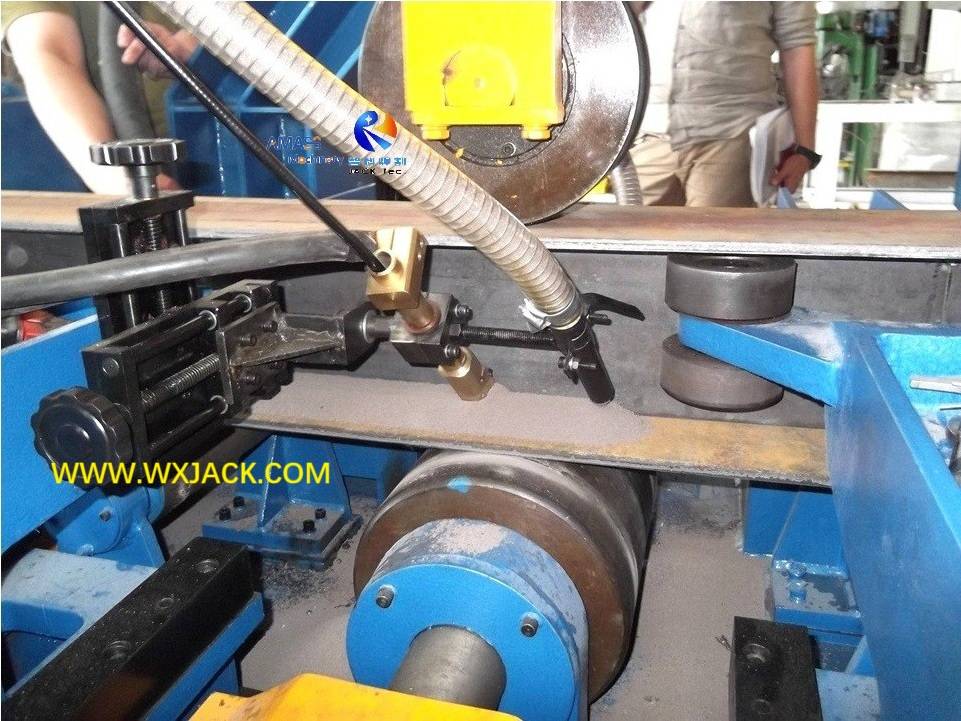

3. Operación de soldadura en la máquina de fabricación de haz de sierra h:
1) En la máquina de ensamblaje de haz H convencional , tanto el ensamblaje como la soldadura por tachuela (generalmente CO 2) se realizan en la pieza de trabajo H viga;
2) Comparativamente, en la máquina de sierra de la serie ZHJ, la pieza de trabajo se ensambla y luego se suelde al arco sumergido al mismo tiempo;
3) En otras palabras, solo la soldadura final de SAW (soldadura por arco sumergido) se implementa en la máquina de la serie ZHJ: la soldadura de táctea CO original 2 se elimina debido a innecesaria en esta función combinada de 3 en 1 h de máquina de haz;
4. Unidad de transporte en el modelo ZHJ20 Función integral H Máquina de soldadura de haz H:
1) Esta sección sirve como 'brazo' de la máquina de haz de 3 en 1 h;
2) incluye tres segmentos de la tabla de rodillos transportadores de entrada y salida cada uno (totalmente 10 m de longitud cada uno);
3) Se incluyen una pieza de segmento de accionamiento del motor y dos piezas de segmentos de ralentí en cada uno de los transportadores de entrada y salida;
4) Para fines de seguridad, la unidad de transmisión de la entrada de la máquina y los transportadores de salida están cubiertos;
5. Estación de bomba hidráulica en ZHJ20 Trae a través de la máquina del soldador de haz H:
1) Tarea: esta unidad suministra la 'sangre ', o fuente de alimentación a las unidades de ensamblaje de haz H de la máquina;
2) Donde se usa: la unidad de ensamblaje de los manipuladores, los rodillos de alineación y la unidad de alisado de enderezado de rodillo están impulsadas con sistema hidráulico;
6. Sistema de control eléctrico de la función integral de la función integral de ZHJ20 :
1) papel: esta unidad es 'cerebro' de la máquina;
2) sus elementos centrales son los relés de inversor y control de CA, controlando la lógica de movimiento y la velocidad de trabajo de la máquina respectivamente;
7) Mejora continua: con años de comunicación y retroalimentación de clientes en todo el mundo, desde el desarrollo de DFMEA / PFMEA / Plan de flujo / control de proceso , hasta la producción en masa en la etapa de producción en masa IQA/ SWS/ auditoría periódica, hasta el servicio al cliente ECA/ causa raíz/ PCA, Wuxi Jack tiene nuestra máquina de la serie ZHJ y PHJ en la mejora continua durante todo el diseño, en su diseño y servicio.
3 Funciones principales en Wuxi Jack 3 en 1 h Máquina de haz: ( Fig.2 )
D. Parámetros técnicos de ZHJ20 Función integral H Máquina de soldadura de haz:
Parámetro técnico | ZHJ20 Modelo 3 en 1 Máquina de fabricación de haz de Saw H |
Altura web | 200 ∼ 2000 mm |
Espesor web | 6 ∼ 32 mm |
Ancho de brida | 150 ∼ 750 mm |
Espesor de la brida | 6 ∼ 40 mm |
Pieza de trabajo (soldadura H viga) Longitud | 3.000 ∼ 15,000 mm (a la demanda del cliente) |
Velocidad de trabajo del ensamblaje/ enderezado de soldadura | 200∼1200 mm/min. （Continuo, VFD） |
Altura de la costura de soldadura de un solo paso | 8 ~ 12 mm |
Sección transversal de la pieza de trabajo (soldadura H) | Solo simétrico |
Dimensión general de la máquina （L × W × H） | 28m × 4m × 4.8m |
Transportador | Entrada y salida 10 ~ 11m longitud cada uno |
Modo de conducción | Elevación del transportador de ensamblaje/ enderezado/ salida: hidráulico; Soldadura: eléctrico |
Sistema hidráulico | 4KW, 6 ~ 8MPA |
Modo de soldadura | Sierra (soldadura por arco sumergido, cable de soldadura de 2,5/3/4 mm de diámetro); CO2 Soldadura blindada por gas |
Operador | 1 ~ 1.5 (1.5 significa un soporte a tiempo parcial) |
