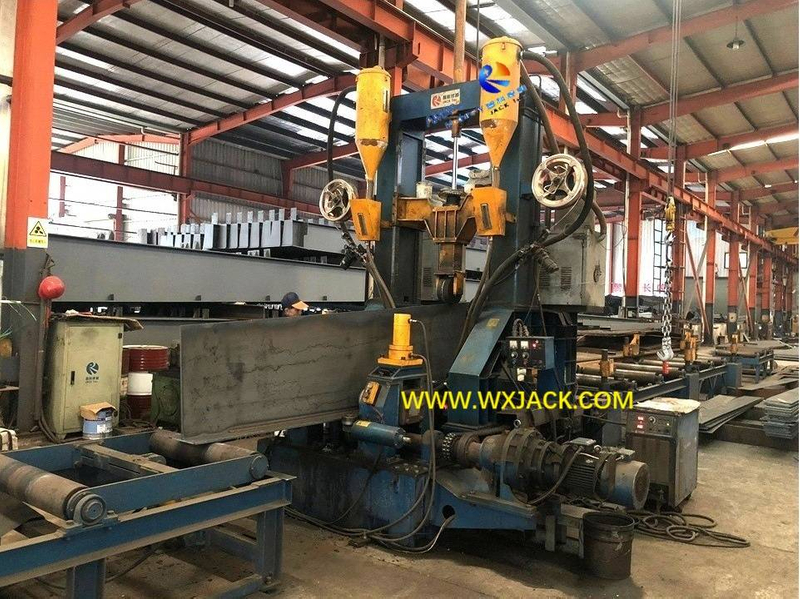

El otro nombre de esta máquina es la máquina de fabricación de haz de tres en una h . Es uno de los grupos de productos más vendidos de nuestra empresa Wuxi Jack.
A. Antecedentes de la serie PHJ y ZHJ 3 en 1 h Beam Assembly Weld Machine Integral Machine:
1. Propósito comercial: Esta máquina de soldadura de haz de 3 en 1 h entró en concepto alrededor del año 2000. La intención de desarrollar esta máquina era reemplazar la línea de producción de haz H convencional, que tiene 3 tipos principales de máquinas:
En secuencia de tecnología de proceso de producción:
1) H Machina de ensamblaje de haz H --- para el conjunto del haz H y 2 la soldadura por tachuelas CO;
2) H Machina de soldadura de haz H --- para llevar a cabo sierra en haz de H ensamblado;
3) H Machine de enderezado de haz H --- para enderezar la brida del haz H tras la sierra;
Con un conjunto del producto de nueva generación de 3 en 1 equipo de soldador de haz H vertical. Debido a algunas dificultades técnicas que no se pudieron superar en ese momento, la máquina se mantuvo como 'producto de laboratorio' durante muchos años;
2. Inception de éxito: en 2009, nosotros (Wuxi Jack) somos el primer productor en el mercado chino, para impulsar con éxito la serie de Phj de la máquina de fabricación de haz H de ajuste desde el diseño conceptual hasta la aplicación madura, y ponerla en el mercado. Desde entonces, obtuvo más y más aplausos de los clientes tanto en el mercado chino como en el extranjero;
3. Mejora continua: al mismo tiempo, mantenemos una mejora continua en el diseño y la fabricación de la máquina, en función de la acumulación de experiencia y los comentarios de los clientes;
4. Logro empresarial: hoy, la familia de productos de la máquina integral enderezada de la soldadura del ensamblaje del haz de 3 en 1 h se ha convertido en uno de los productos clave de nuestra empresa, y ha tomado cuota de mercado prioritaria en China, Rusia, el sudeste asiático y Asia Central.
B. Alto valor de la serie PHJ y ZHJ tres en una máquina de fabricación de haz H para la estructura de acero Cliente:

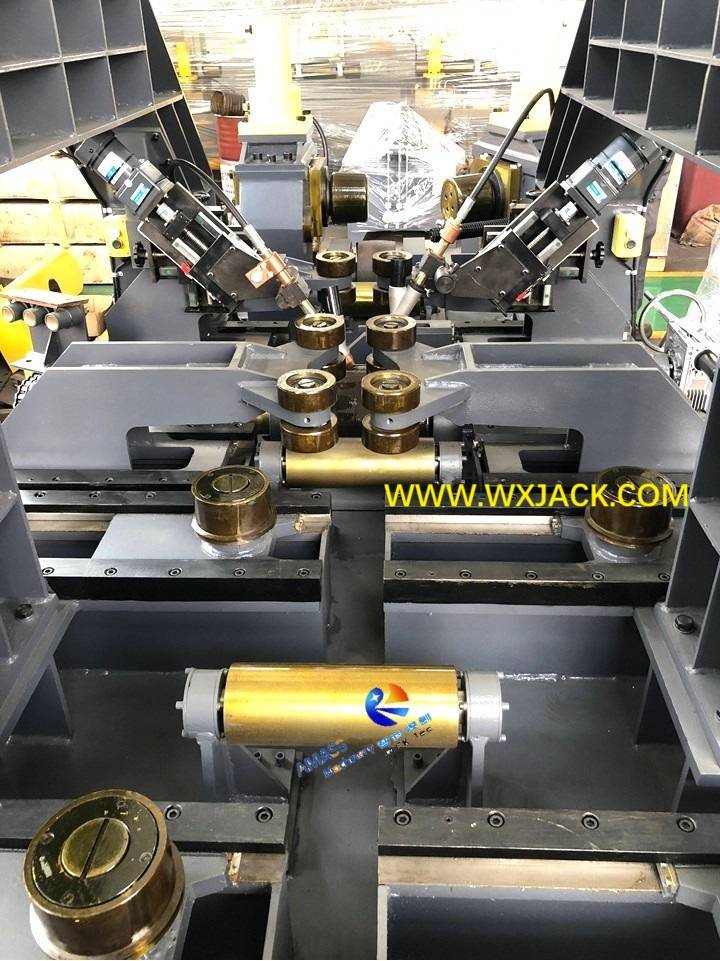

1. Multifunción: la máquina de soldadura de haz de 3 en 1 h integra 3 funciones de:
1) conjunto de haz h con co 2 gmaw;
2) h de haz (soldadura por arco sumergido);
3) H BLANGE DE VIDA H ENTRAGO;
Combinando las tres máquinas originales (conjunto de haz H/ soldadura/ enderezado) en un solo conjunto de máquinas;
2. Costo de ahorro: esto a su vez ayuda al presupuesto de ahorro de clientes en:
1) inversión de compra de máquina;
2) espacio de piso de taller ocupado;
3) Operación de mano de obra variable, o número de operadores, para transmitir h viga entre las máquinas mencionadas anteriormente;

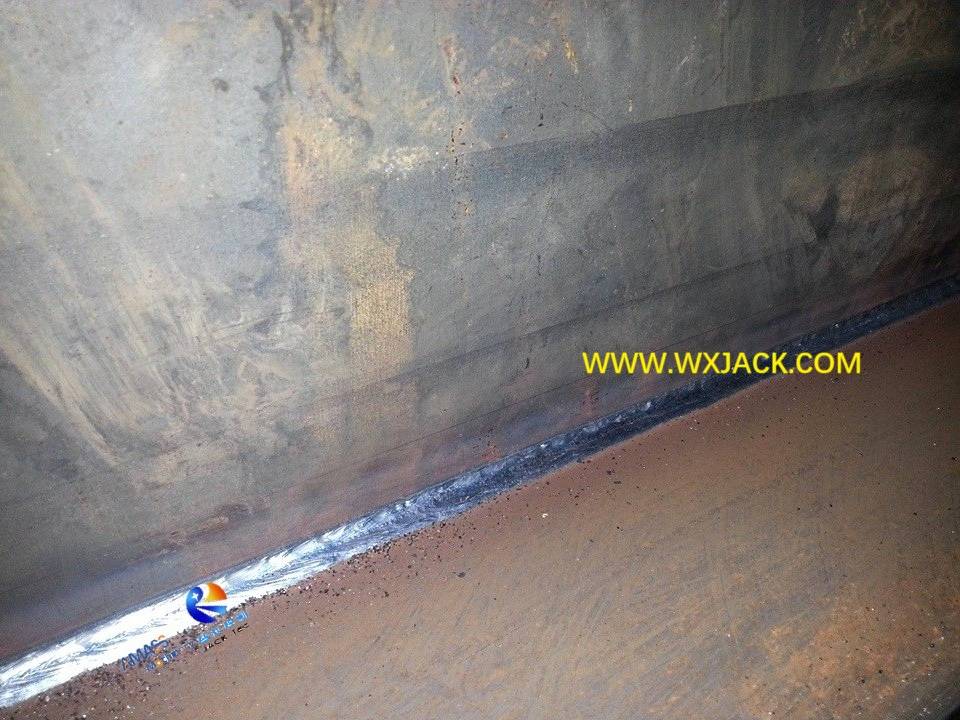

3. CALIDAD DE CALIDAD Y PRODUCTIVIDAD: PRODUCCIÓN DE HEAM H SOLDADO PUER
4. Reducción del trabajo: también, el operador de esta máquina de soldador de haz H vertical 3 en 1 se reduce de seis personas originales para trabajar en la línea de producción de haz H , a dos operadores;

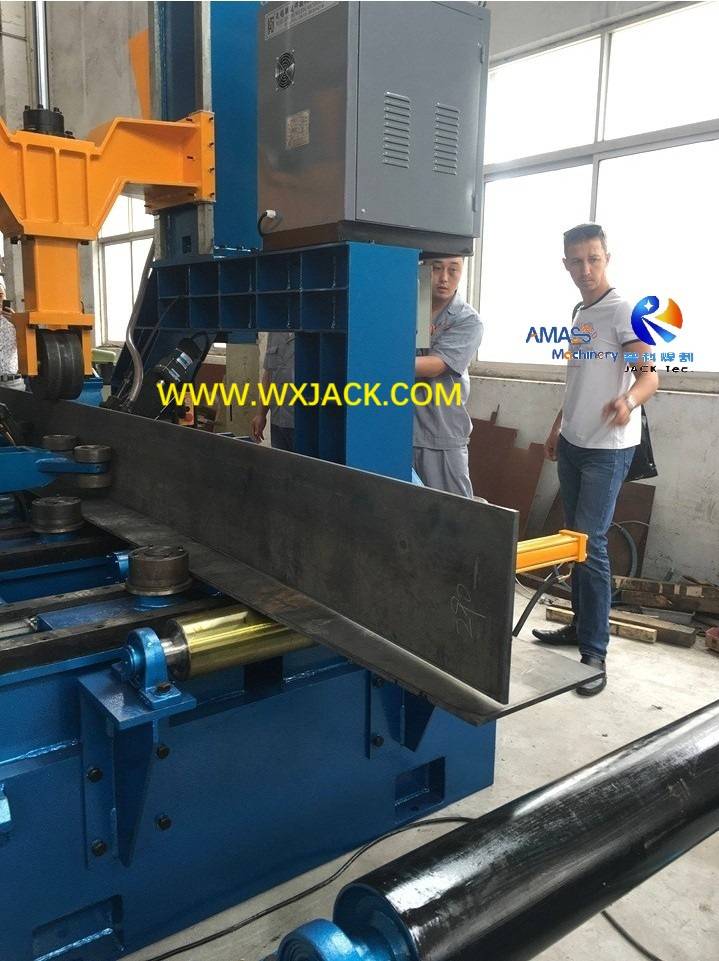

5. Modelo PHJ15 : este es el modelo seleccionado más frecuente de su familia de productos. Este modelo de máquina es para producir haz de H soldado / h vile de altura de la web igual o menos de 1500 mm , tanto de posición de brida simétrica como asimétrica con respecto a la web. (Ver imagen adjunta).
C. Parámetros técnicos del modelo PhJ15 3 en 1 Máquina de soldador de haz H vertical:
Parámetro técnico |
Phj15 Tres en una máquina de fabricación de haz de una H |
H Beam Web (Muro) Altura | 200 ∼ 1500 mm |
H BEAM Web (Muro) Espesor | 5 ∼ 30 mm |
H Bida de haz (estante) Ancho | 200 ∼ 800 mm |
H Bida de haz (estante) Espesor | 6 ∼ 40 mm |
H Longitud del haz | 3000 ∼ 15000 mm |
Velocidad de ensamblaje/ soldadura/ enderezado | 200∼1200 mm/min. （VFD） |
Altura de la costura de soldadura de un solo paso | 8 ~ 12 mm |
Tamaño de la máquina （L × W × H） | 28m × 4m × 4.6m |
Tabla de rodillo transportador de entrada | 11 m de longitud, con 3 segmentos: 1 segmento es la unidad de motor; 2 segmentos son de seguidores |
Tabla de rodillo transportador de salida | 11 m de longitud, con 3 segmentos: 2 segmentos son la unidad de cilindro hidráulico ; 1 segmento es el tipo de seguidor |
