El ajuste automatizado completo PHJ15 SAW I viga soldadora

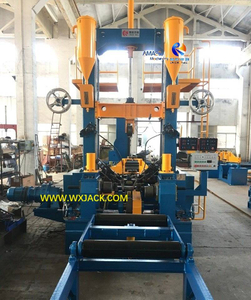

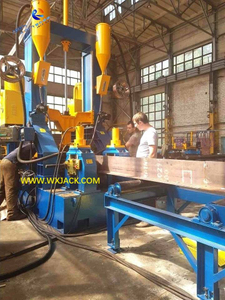

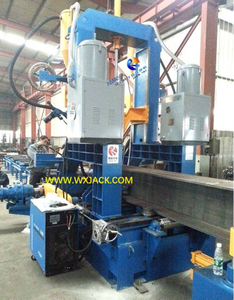

Sitio de producción de Wuxi JACK  Máquina de soldadura de vigas H con función integral:

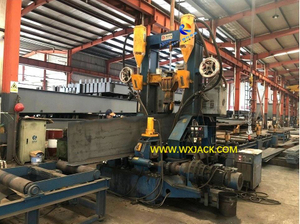

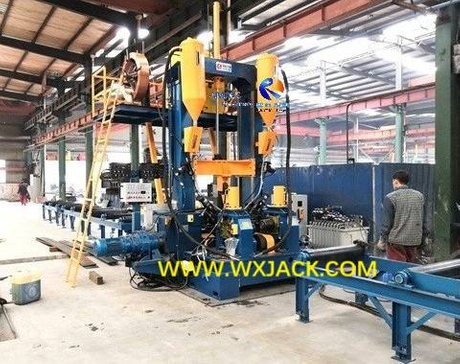

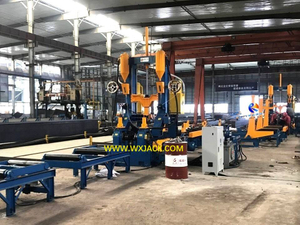

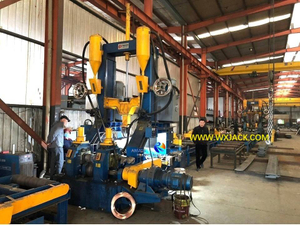

1)  El adjunto 1^calle foto fue tomada en el taller de ensamblaje de Wuxi JACK, donde dos técnicos eléctricos estaban conectando el cableado en cuatro juegos de máquina de soldadura de vigas PHJ15 modelo 3 en 1 H;

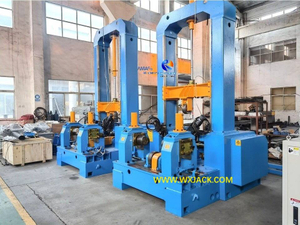

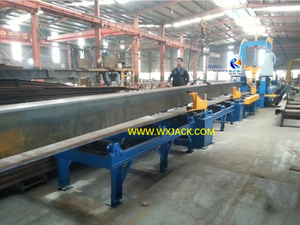

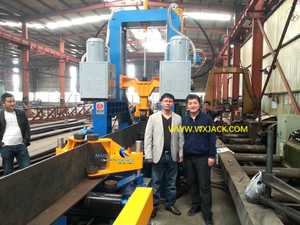

2) Los 2 adjuntos^{Dakota del Norte}  foto fue tomada en el mismo lugar de trabajo, cuando dos instaladores estaban instalando el motor de accionamiento principal de la máquina integral de enderezamiento por soldadura de ensamblaje de vigas en I 3 en 1 serie PHJ en su cuerpo principal;

3) Sí, En esta sección de productos de la soldadora de vigas en H vertical PHJ15, nos centraremos en su sistema eléctrico y de propulsión.

1. ¿Cuáles son las funciones de los sistemas eléctricos y de accionamiento en la máquina soldadora automática de vigas en H serie PHJ?

1) Rol:   Los sistemas eléctricos y de conducción son como el 'héroe detrás de escena' en un conjunto de modelos PHJ (y ZHJ) Pull Through I Beam Welder.No se nota en todo el conjunto de la Máquina automática de soldadura de vigas en H, pero desempeña las funciones de 'Brian'/'Sistema Nervioso' y 'Sistema de Energía Física' para esta Soldadora de Viga H Vertical;

2) Tareas:   Para ser específicos, el sistema eléctrico da comando a toda la lógica de movimiento y control de la máquina de fabricación de vigas en H;El sistema de conducción da potencia a todos estos movimientos y lógicas de control.

2. El sistema eléctrico en la máquina de fabricación de vigas PHJ modelos 3 en 1 H:

1)  Unidades Principales del Sistema Eléctrico de  Máquina de soldadura de vigas H 3 en 1:

En el sistema físico, eléctrico del Máquina integral para enderezar soldadura y ensamblaje de vigas en I 3 en 1 tiene cuatro partes principales de:

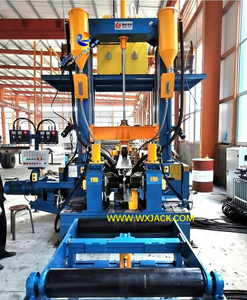

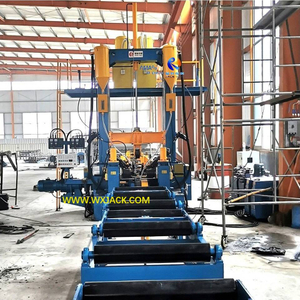

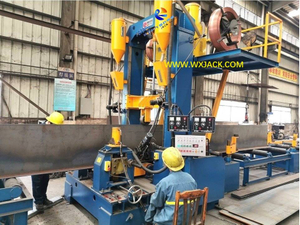

a) Cabina de control, como se muestra en el adjunto 3^tercero foto.Todos los elementos de control principales de la soldadora de viga I extraíble: PLC (controlador lógico programable)/inversor de CA/disyuntor de aire/relé/fusible… están todos ordenados en un tablero de distribución dentro del gabinete de control;

b) Caja de conexiones: Para componer equipos complicados de la máquina soldadora de vigas en H SAW 3 en 1 serie PHJ, es necesario realizar varios ramales a lo largo de todo su circuito de control, donde las cajas de conexiones administran estos ramales;

C) Panel operativo: Como se muestra en el 1 adjunto^calle En la foto, cada función de control dentro de esta soldadora de viga vertical en H PHJ tiene su representante de botón/interruptor ubicado aquí.Para obtener más información, consulte las funciones del producto de ZHJ8020 SIERRA Máquina de fabricación de vigas 3 en 1 H;

d) Terminales y tendido de cables en  Máquina de soldadura de vigas H 3 en 1:

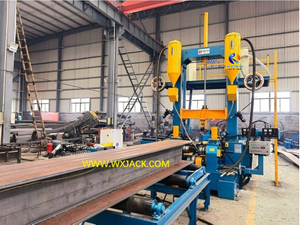

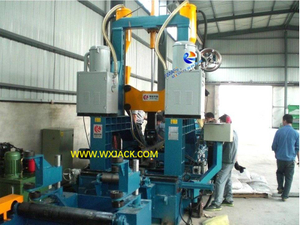

i.  Como se muestra en el adjunto 4^th foto.Estos son elementos triviales pero muy importantes en la Máquina de Fabricación de Vigas H 3 en 1, igual que el nódulo nervioso de un ser humano;

ii. Hay un número de cable en cada terminal y su cable correspondiente, para no tener una conexión incorrecta en el circuito eléctrico de la máquina soldadora de vigas H 3 en 1;

III. El enrutamiento de cables dentro de todo el conjunto de soldador de viga PHJ Pull Through I está hecho con puentes de cable / cadena de arrastre / tubo de piel de serpiente, brindando protección a estos cables y teniendo en cuenta también su buena apariencia;

2) Además, hay una parte de vital importancia en la máquina de soldadura automática de vigas en H de la serie PHJ: la programa integrado dentro del PLC, que se compila con el software de programación de gráficos T de fondo adecuado.

3. El sistema de conducción en la máquina de fabricación de vigas PHJ Fit Up Full 3 en 1 H:

1) Paso único:  El sistema de accionamiento impulsa los rodillos de transmisión que cruzan el cuerpo principal mecánico de la máquina soldadora de vigas en H SAW 3 en 1 serie PHJ, haciendo que las materias primas (bridas y alma) viajen a través de la soldadora de vigas en I de tracción y se conviertan en una viga en H de soldadura terminada en el procesar simultáneamente;

2) El sistema de conducción dentro de esta soldadora de viga vertical en H se puede clasificar en tres unidades de:

a)  Motor de accionamiento principal: Se instala en el lado izquierdo de la soldadora de viga I de tracción.  cuerpo principal mecánico, como se muestra en los 2 adjuntos.^{Dakota del Norte} foto.Es un conjunto de motor y reductor cicloidal serie Y de 5,5 kW;

b) Motor transportador de entrada y salida: Hay 2 juegos de motores de CA de 1,1 kW en un juego de máquina integral de enderezamiento y soldadura de ensamblaje de vigas en I serie PHJ.De los cuales, un conjunto se ensambla en el transportador de entrada y el otro en el transportador de salida.Estos dos conjuntos de motores impulsan el segmento impulsor de los transportadores de entrada y salida, que a su vez impulsan los dos segmentos seguidores restantes de los transportadores de entrada y salida en la máquina soldadora de vigas H 3 en 1;

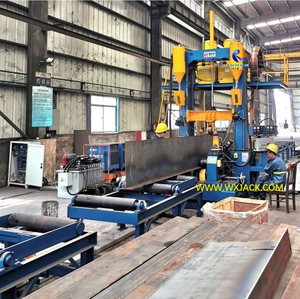

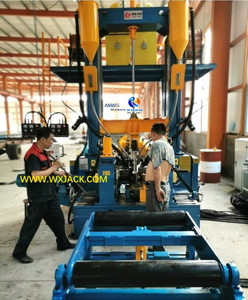

C) Conexión en fase entre montaje y enderezamiento.: Como se muestra en el adjunto 5^th y 6^th fotografías, que fueron tomadas antes y después de colocar la cubierta de color amarillo.Dicho mecanismo de conexión en fase dentro de la máquina de fabricación de vigas H 3 en 1 incluye cadenas y ruedas dentadas.

4. Parámetros técnicos de la máquina de fabricación de vigas H 3 en 1:

A continuación se detallan las especificaciones técnicas de esta máquina integral de enderezamiento por soldadura y ensamblaje de vigas en I modelo 3 en 1 PHJ15 (H  Máquina de fabricación de vigas):
