Altura estándar Vertical Máquina soldadora de viga de 3 en 1 h

Antecedentes que muestran el estado operativo: cada foto adjunta de esta sección de producto tiene operador de operador en la máquina --- Sí, este es el foco de atención que tendremos en este segmento del Jack Wuxi ZHJ15 Modelo 3 en 1 h Máquina de fabricación de haz : el Relación entre el personal de trabajo y este poderoso equipo para la producción de haz H.

A.    ¿Cómo interactúan las personas con Wuxi Jack ZHJ15 Función integral de 3 en 1 h Máquina soldadora de haz?

1.       Expectativa sobre las personas que trabajan en la máquina de producción de haz de 3 en 1 h:

1)       Ideas centrales: en esencia, la máquina sirve a las personas. No importa en vista de entregar productos terminados para la conveniencia de la vida humana, o en la vista de ayudar a las personas a crecer más hábiles y valiosos;

2)       Capacidad del operador: como operador de la máquina de alisado de soldadura de ensamblaje ZHJ Series H Vige 3 en 1 , debe estar familiarizado con la estructura/ rendimiento/ operación y la resolución común Conocimiento sobre SAW (soldadura por arco sumergido), cumplir estrictamente por la regulación de la seguridad del taller, y con el tiempo, creciendo de novato a veterano:

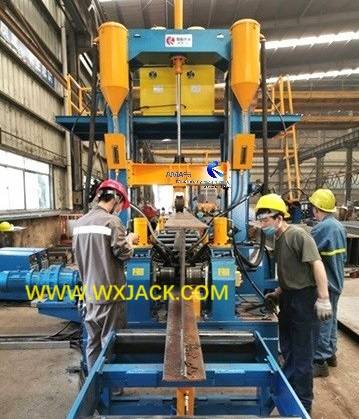

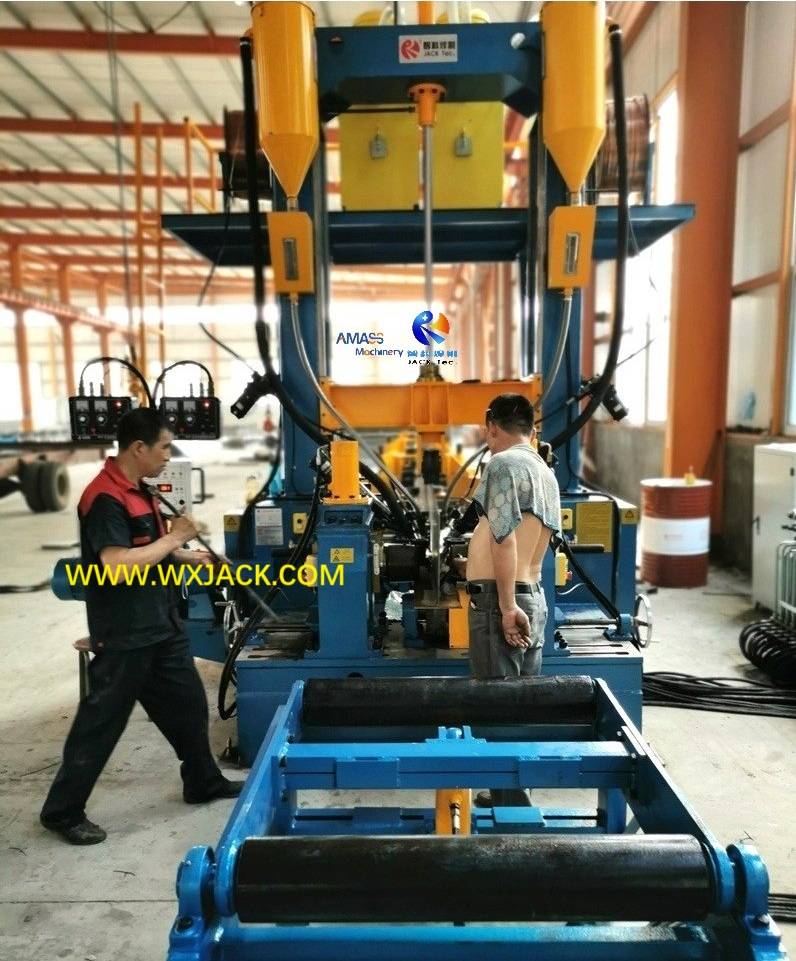

3)  Los operadores trabajan en Wuxi Jack ZHJ15 Model Máquina en un taller de clientes de estructura de acero chino: ( Fig.1 )

2.      Expectativa en los modelos ZHJ Máquina de soldador de viga vertical de 3 en 1 h:

1)       Rendimiento: esta máquina automática de alta eficiencia con el fin de la producción de haz H debe ser un conjunto de productos de calidad bien establecido de rendimiento laboral consistente y confiable, con una función completa, y producida a partir de la mano de obra de alta calidad, que es el deber de Wuxi Jack:

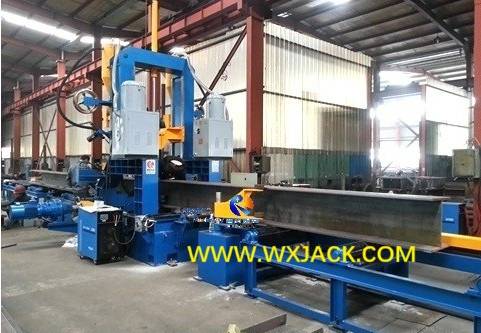

2) La máquina modelo  Wuxi Jack ZHJ15 produce una viga H soldada de calidad superior en el sitio del cliente, automáticamente: ( Fig.2 )

3.       Tareas de deber de operador en ZHJ15 Modelo 3 en 1 h Máquina de fabricación de haz:

Esto cubre principalmente:

1)       operación diaria basada en instrucciones de funcionamiento redactadas por ingenieros de tecnología de procesos;

2)       servicio y mantenimiento de acuerdo con la sugerencia del productor de máquinas (Wuxi Jack) y el manual de instrucciones redactado por ingenieros de instalaciones;

3)       control de supervisión del equipo, que debe estipularse en TPM (mantenimiento preventivo total);

4.       En total, el principio de 'Acción y reacción ' Díganos que cuanto más cuidadoso tenga en esta máquina de producción automática de viga de 3 en 1 h, mejor y más gratificante resultado obtienes de ella: el establo de mucho tiempo Alto funcionamiento estándar de la máquina.

B.     Operación de rutina de ZHJ15 Máquina de soldador de haz vertical de 3 en 1 h:

1.     Contenido del trabajo para operar la máquina de alisado de soldadura de Haz 3 en 1 de ensamblaje:

Este es un conjunto de equipos automáticos en funcionamiento y fácil de usar para la producción de haz H. El deber principal del operador tiene 3 secciones de:

1)       Manejo de material dentro y fuera de la máquina:

a)       Carga y descarga manual de materias primas (brida y corte web de la máquina de corte de placa de tira CNC);

b)       WIP (trabajo en proceso) del haz t soldado;

c)       piezas de trabajo terminadas del haz de H soldado/ I Haz:

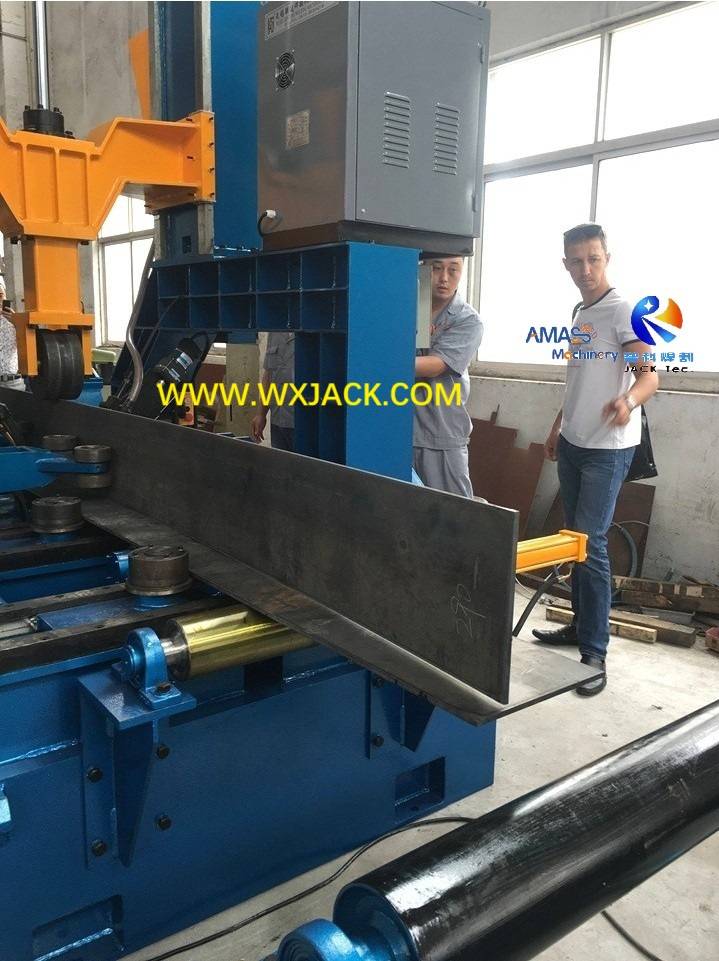

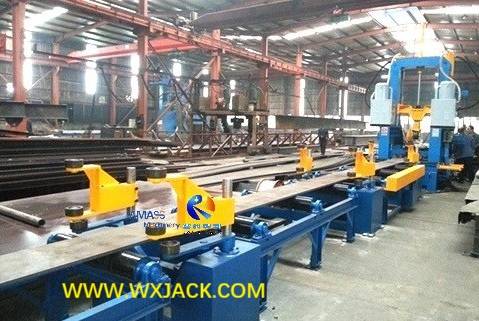

Carga de WIP T Beam y la segunda ^pieza de brida en la tabla de rodillos transportador de entrada de Wuxi Jack ZHJ15 Modelo 3 en 1 h Machina de producción de haz : ( Fig.3 )

2)       Control del proceso:

a)       Antes de la ejecución oficial de la máquina, configure una serie de parámetros que involucran pasos de proceso para la producción de haz H, mediante la manipulación del panel operativo y la consola de control de la fuente de alimentación de la máquina y la sierra:

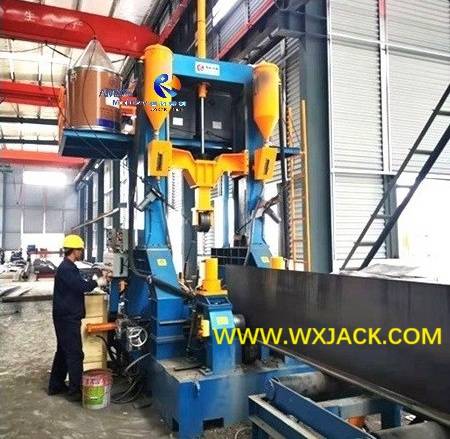

b) El operador gestiona en la operación de Wuxi Jack ZHJ15 Modelo 3 en 1 h Máquina soldadora de haz antes del trabajo oficial: ( Fig.4 )

3)       Observe en el proceso de trabajo de la máquina durante la fabricación de haz de haz/ h/ haz de haz, y si es necesario, realice un ajuste en los parámetros de control del proceso de la máquina o la fuente de alimentación de soldadura, como se muestra en las fotos adjuntas y debajo:

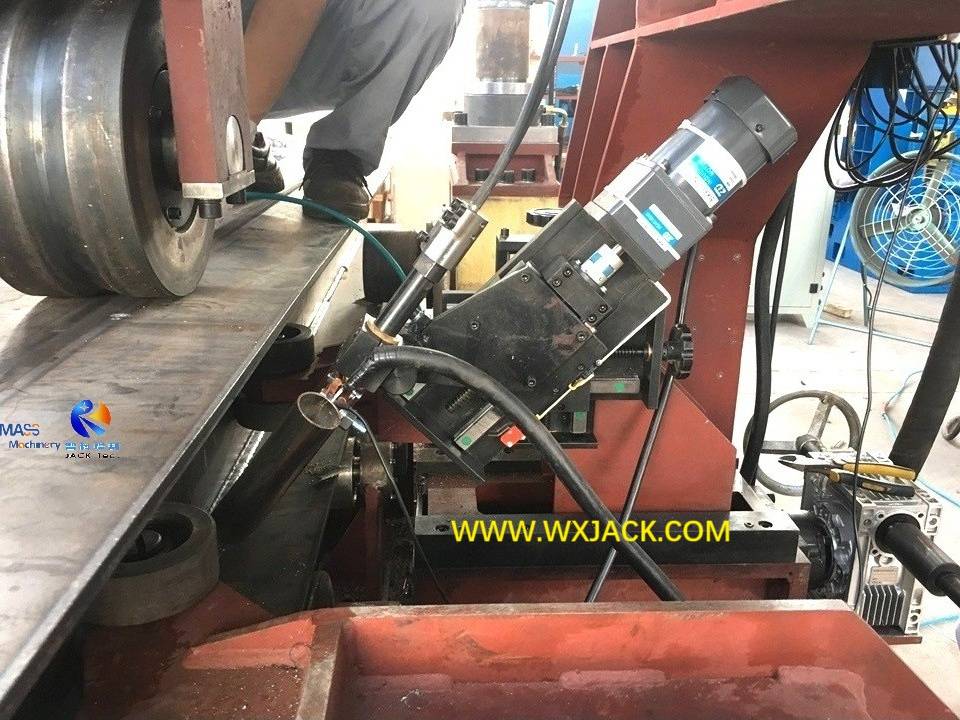

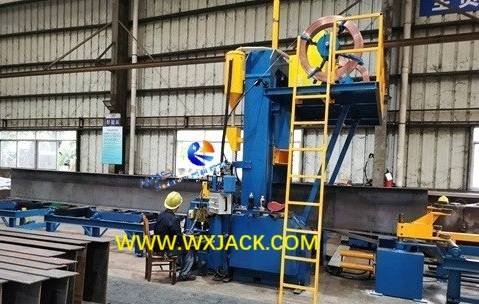

El operador se sienta junto a la máquina de producción de Wuxi Jack ZHJ15 Modelo 3 en 1 h de haz, para observar y monitorear el proceso de producción de piezas de estructura de acero: ( Fig.5 )

2.    Para una comprensión rápida de la estructura y el principio de funcionamiento de Wuxi Jack ZHJ Series 3 en 1 Equipo para cumplir con la soldadura y fabricación del haz H, verifique la sección del producto de la máquina del modelo ZHJ18 y la máquina de modelos ZHJ20.

C.     La conveniencia del trabajo en Wuxi Jack ZHJ15 Modelo 3 en 1 h Máquina de producción de haz:

Diseñar y desarrollar esta maquinaria de la serie ZHJ toma completamente consideración en una operación segura y fácil en el período, para obtener el mejor rendimiento de ergonomía:

1.       Diseño de ZHJ15 Máquina de soldador de haz vertical 3 en 1 h:

1) El área central de la máquina es un área de alrededor de 2,000 mm de ancho por 2,100 mm de longitud, y rodeada de soportes laterales para protección en el personal de trabajo y el material;

2)       De esta manera, las personas no pueden obtener acceso a la parte de rodaje y transmisión del equipo de soldadura de haz H, lo que puede darles un daño oculto:

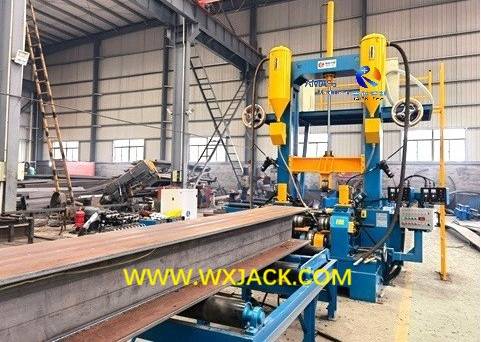

3)  Sitio de trabajo del modelo Wuxi Jack ZHJ15 en la fábrica de estructura de acero: ( Fig. 6 )

2.      Zona central brillante de la máquina de alisado de soldadura de ensamblaje 3 en 1 con lámpara de trabajo:

1)       Por otro lado, esto hace que el área central sea un poco oscura y carece de suficiente luz. Por esta razón, se instala una luz LED justo encima del área de trabajo central de Wuxi Jack Vertical 3 en 1 h de la máquina soldadora de haz , en la superficie inferior del haz de pórtico:

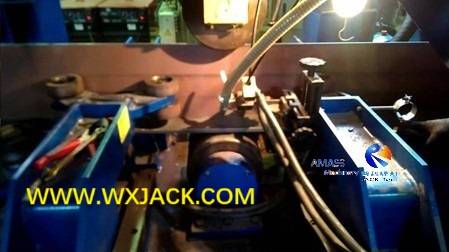

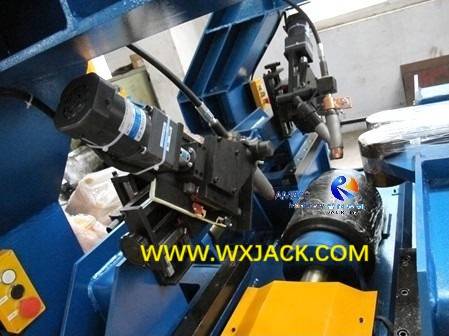

2)  El área de función brillante (ensamblaje del haz H, soldadura, enderezado) de Wuxi Jack exportó la máquina modelo ZHJ15 : ( Fig.7 )

3.       Conjuntos con color de alarma en Wuxi Jack 3 en 1 h Beam soldador de viga:

1)       Las unidades de transmisión externas de la máquina, incluidas las cadenas y la rueda dentada en las tablas de rodillos del transportador de entrada y salida, y la conexión entre el ensamblaje y el enderezado en el cuerpo principal mecánico, están cubiertas con una cubierta amarilla brillante que atrapan brillantes:

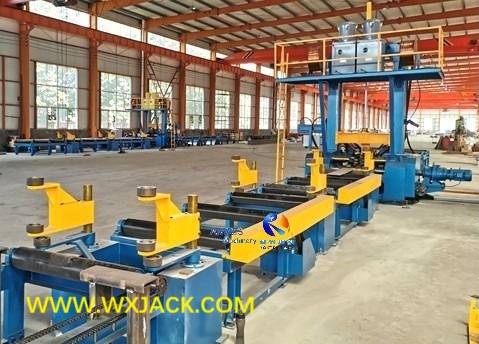

2)  Capucha de color amarillo brillante a lo largo de las tablas de rodillos de entrada y entrada de salida: ( Fig.8 )

4.       La altura de 'Centro operativo ' de Wuxi Jack ZHJ15 Modelo Vertical 3 en 1 H Máquina soldadora de haz: Panel y consolas de control de la fuente de alimentación de soldadura, están en un nivel cómodo para las personas que están de pie y sentados, sin esfuerzo extenuante;

5.       Pendimiento simple remoto para inicio y parada rápida:

1)      Los rodillos expuestos para enderezar, en la salida de la pieza de trabajo de la máquina, que no se puede cubrir, tiene una caja de botones local para acceso y uso rápido, en caso de que ocurra la contingencia, y apague la operación de la máquina de inmediato:

2)  La esquina inferior izquierda: caja de funcionamiento pequeña rápida y conveniente: ( Fig.9 )

D.    Parámetros técnicos de la máquina de alisado de soldadura de ensamblaje ZHJ15 Modelo H 3 en 1:
