Dos en una máquina de soldadura de unión de placa MP25 con corte triple

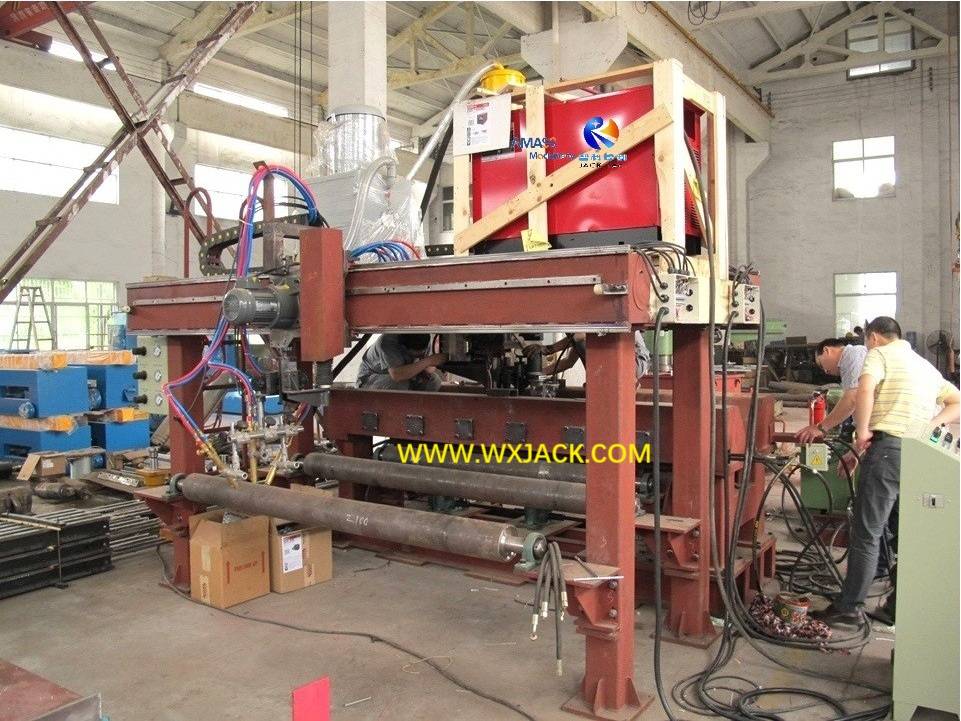

1. Las dos funciones principales de la máquina de junta de soldadura con tope de la serie MP:

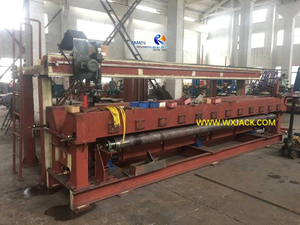

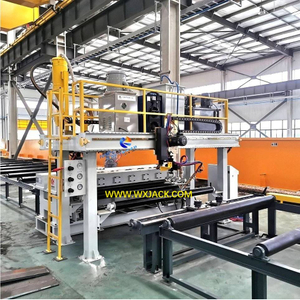

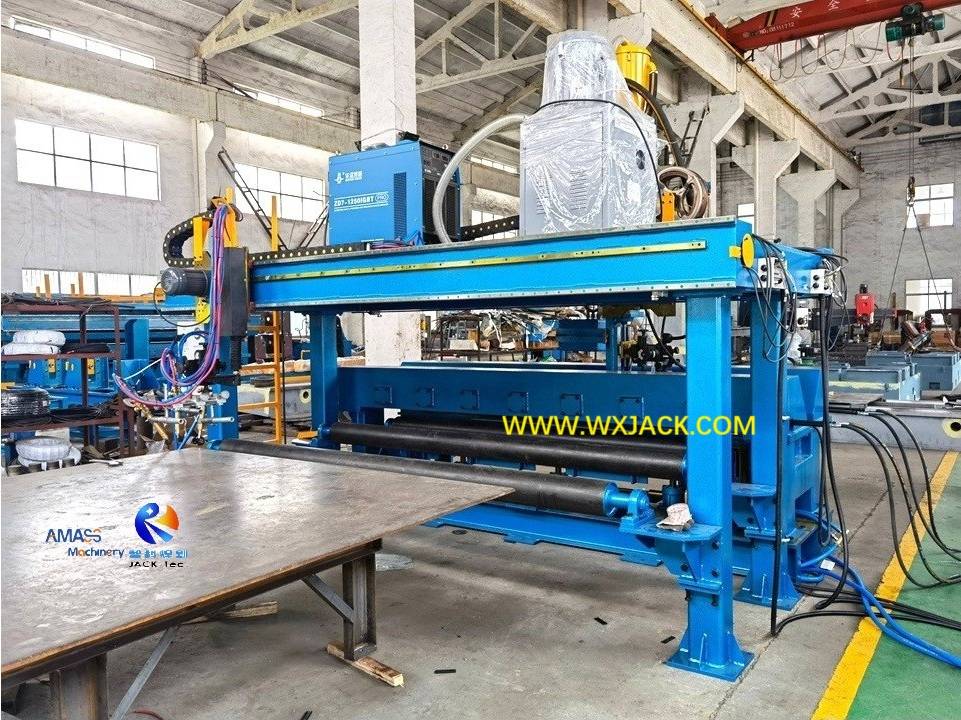

Antecedentes: el modelo Wuxi Jack MP25 en la primera foto adjunta se tomó en su lado de corte de triple llama, en el taller de clientes de Rusia.

1) Funciones:  la máquina de soldadura con tope de la junta de placa de la serie MP tiene dos funciones principales:

a) Una es la tarea principal de derretir a través de la soldadura, para una junta dos piezas de placas de metal:

Vista vertical superior sobre soldadura a tope de sierra, con rastreador de costura de soldadura por láser: ( Fig.1 )

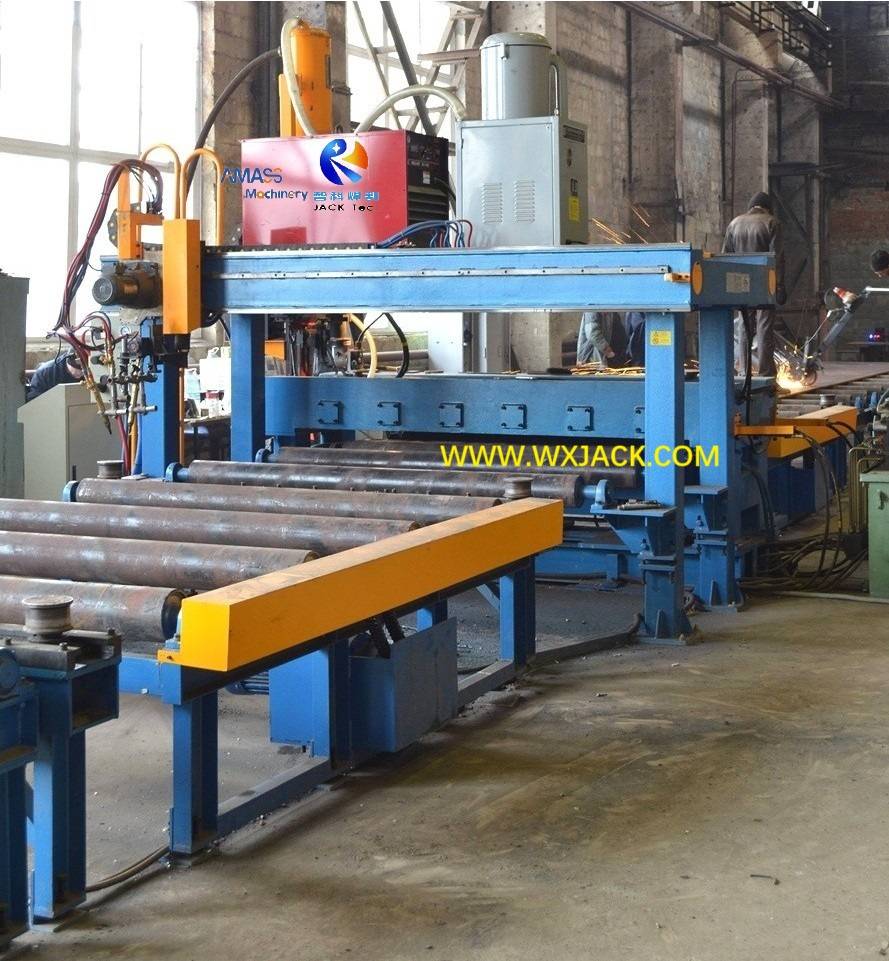

b) El segundo es el corte triple de combustible de oxígeno como se muestra en la primera foto, para hacer biselado en los bordes de las placas de metal por delante de la soldadura de la junta del tope, para obtener la condición ideal de la formación de la costura de soldadura:

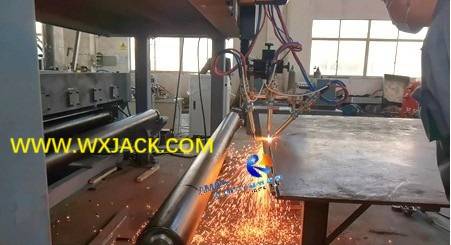

Corte triple de llama en una placa de grosor de 15 mm , antes de la soldadura de tope de sierra: ( Fig.2 )

2) Una máquina que integra varias funciones: esta es una de las tendencias en desarrollo de los equipos de fabricación en la industria hoy en día, que un conjunto de máquina integra varias funciones originalmente de diferentes equipos, para entregar el producto terminado. Otro producto similar es la máquina de alisado de soldadura de ensamblaje de haz de haz PHJ y ZHJ . Tal tipo de diseño tiene beneficios de rentabilidad: ahorro de inversión de la máquina/ tiempo de ciclo operativo/ ocupación de tierras/ eliminación de equipos de asistente, etc.

2.    Corte triple de Llama en la serie MP Máquina de soldador plano de placa:

1)   Trabajar en la  máquina de soldadura a tope de la junta de la placa :

a)   En la máquina de corte de placa triple , el haz de pórtico se mueve a lo largo de los rieles, y la placa de metal se mantiene aún en su plataforma de corte;

b) Aquí en la máquina de articulación de la placa de la serie MP , la plataforma de pórtico es de tipo fijo y la antorcha de corte triple de llama se mueve a lo largo de su guideril a lo largo de su haz horizontal, a una velocidad ajustable para el corte triple de la llama. La velocidad de corte triple de la llama se puede ajustar con la perilla de giro y controlarse mediante AC, inversor, dentro del rango de 100 ~ 800 mm/min.;

2) Control de velocidad de corte triple  de llama  en la máquina de junta de soldadura en el tope de la placa :

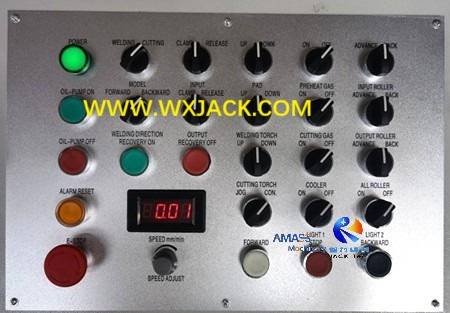

A)  La foto de abajo muestra el panel de operación de la máquina de soldador plano de la serie Wuxi Jack MP: ( Fig.3 )

b) Gestión de velocidad de trabajo: puede encontrar que hay una pantalla digital y una perilla de giro en el panel operativo. En la máquina de la serie MP, la velocidad de trabajo de ambos cortes triples de llama y fusión a través de la soldadura se controlan con inversor de CA (dos individuales), que se muestran en la misma pantalla digital y se giran con la misma perilla de giro. Porque en cualquier momento solo funciona una de las funciones;

3)  Managina en el movimiento de la placa de chapa Máquina de la junta :

Igual que la antorcha de soldadura a tope, la antorcha de corte triple de la llama tiene un grado tridimensional de libertad:

a)   Motor Drive hacia arriba y hacia abajo (Velocidad constante) más el deslizamiento cruzado manual, basado en el grosor de la placa de metal;

b)   unidad del motor hacia la izquierda y hacia la derecha (control de velocidad de CA) a lo largo de la plataforma Guidera de la plataforma de pórtico, para cumplir el proceso de biselado en esta máquina de soldador plano;

c)   Ajuste manual hacia adelante y hacia atrás, para ajustar la antorcha de corte triple de la llama justo encima del filo de la placa de metal;

4)   Enrutamiento del tubo de gas en la máquina de unión de soldadura con tope de placa :

En esta máquina,  hay tres rutas de tubo de gas para el corte triple:

a) el color azul que precaliente el oxígeno;

b) el color azul cortando oxígeno;

c) el gas de corte de color rojo: acetileno o propano;

5)  Efecto de corte triple  de la llama : se muestra en  la foto adjunta seis y debajo:

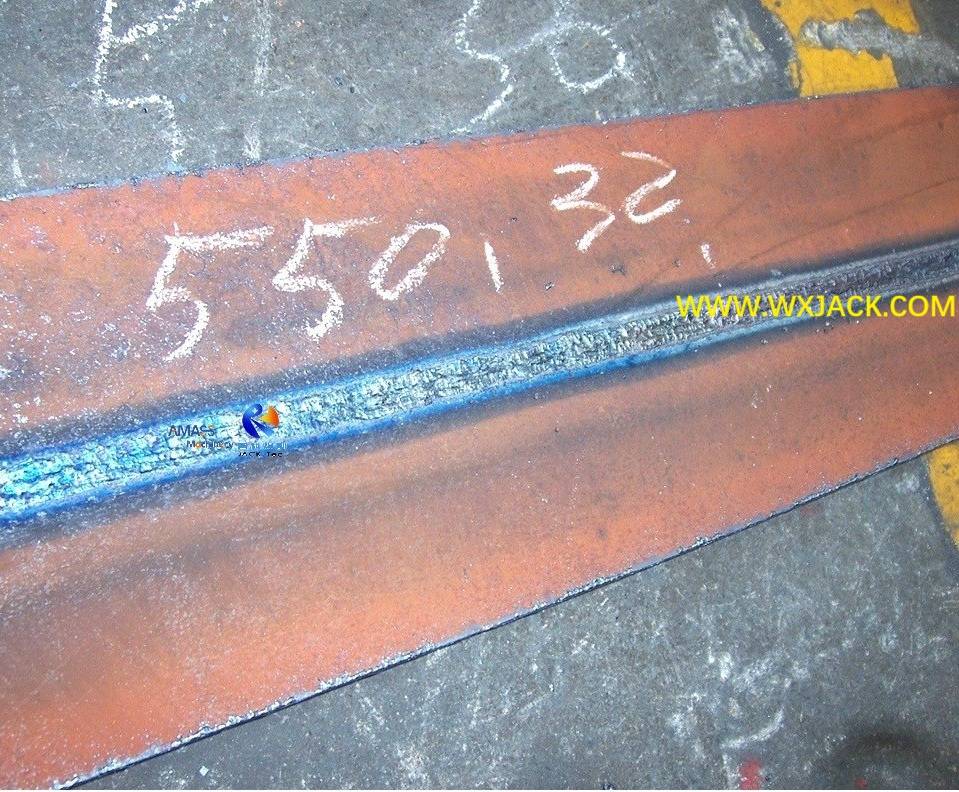

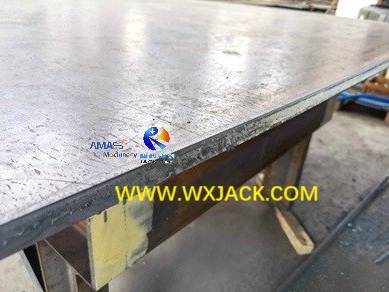

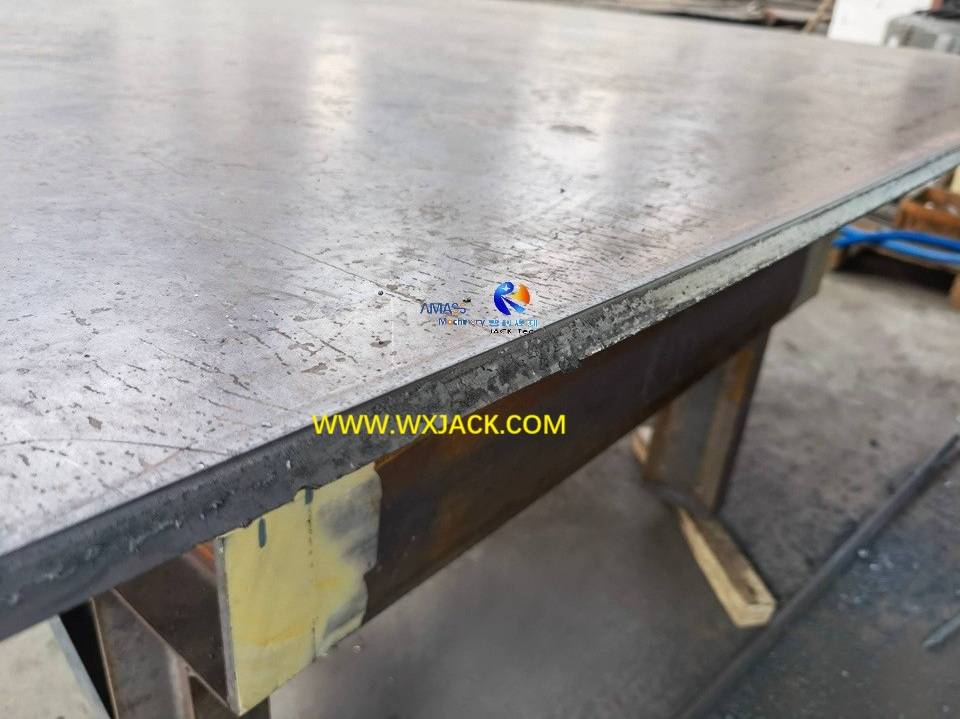

La placa de acero al carbono con su borde se corta la llama, antes de la soldadura por el tope de la sierra: ( Fig.4 )

3.  Filete a través de la soldadura en la serie de la serie MP Máquina de soldadura a tope :

1) Wuxi Jack Patente Melt a través de la tecnología de soldadura:   en la serie MP Máquina de soldador plano de placa de acero de chapa, la junta de tope en las placas de metal se implementa con la soldadura a través de la soldadura, lo que significa ' una superficie de soldadura de placa y ambos lados de la formación de la costura de soldadura de placa en alta calidad '. Sistema de antorcha de soldadura y costura de soldadura de almohadilla de cobre. Verifique 3 ^y 4º ^fotos respectivamente:

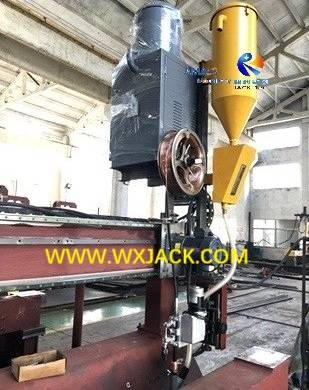

Mecanismo de la antorcha de soldadura de Saw Fleu en la máquina modelo Wuxi Jack MP25 : ( Fig.5 )

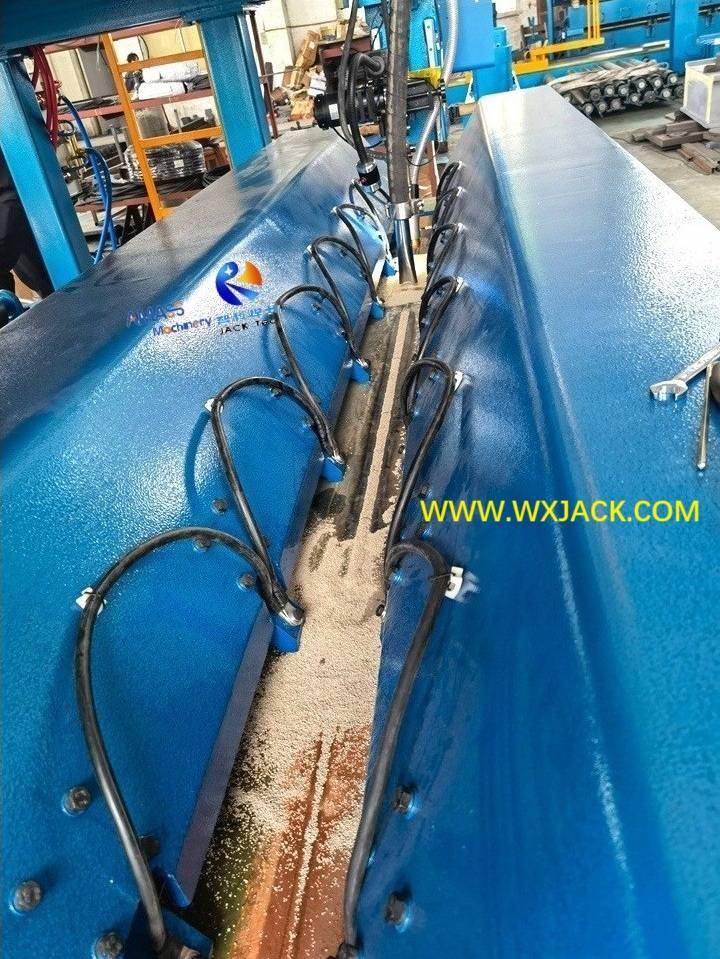

2) Tabla de soldadura:   en la máquina de unión de la placa de la serie MP, la tabla de trabajo de la ranura V sirve como pieza de trabajo (placas de chapa) para presionar las placas de metal apretadas por medio de la unidad de cilindros hidráulicos, que se instalan en orientación horizontal dentro de las dos cubiertas laterales:

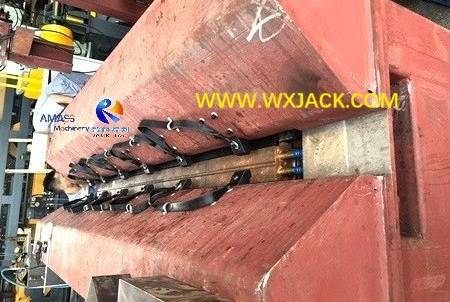

La tabla de soldadura de ranura V y 2 líneas de bloque de presión dentro de la ranura V, para fijar firmemente las 2 piezas de placa de chapa: ( Fig.6 )

3) Unidades complementarias en la soldadura a tope:  en la junta de tope se derrite a través de la antorcha de soldadura de la máquina soldadora plana, hay unidades de soporte de:

a) Sierra (soldadura de arco sumergido) Tubo de transmisión de flujo;

b) tubo de reciclaje;

c) Alimentador de alambre de soldadura y unidad de alisado:

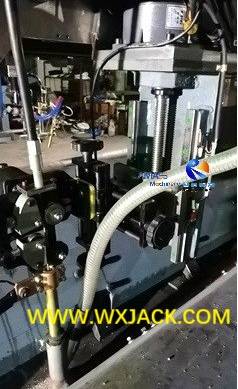

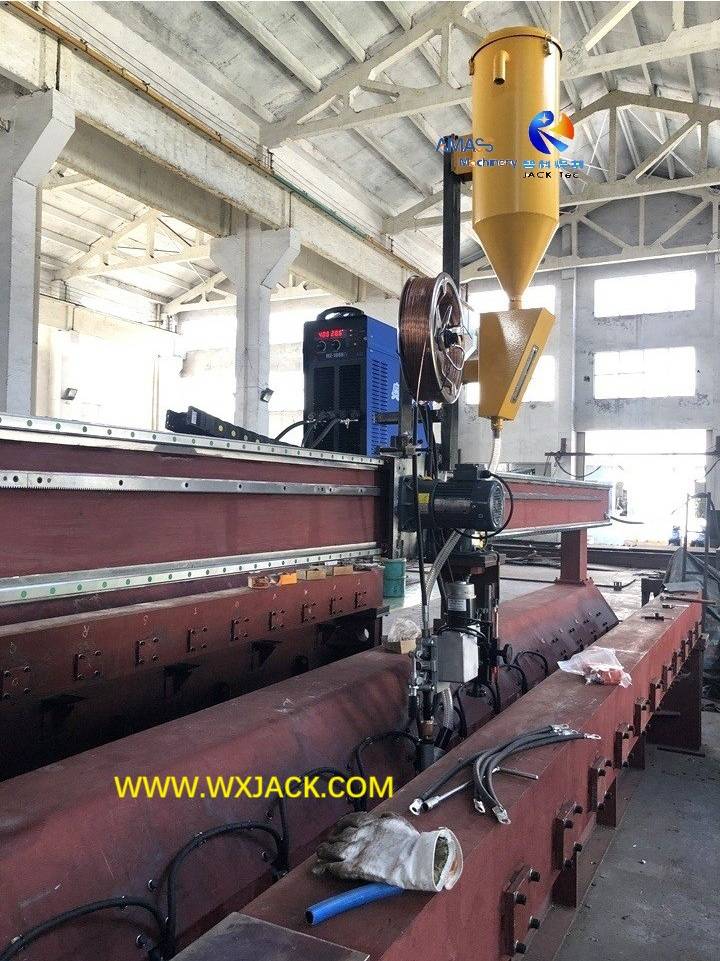

Mecanismo de antorcha de soldadura en Wuxi Jack MP25 : ( Fig.7 )

4. Parámetros técnicos de la máquina de soldadura con tope de la junta de placa MP25  :
