Máquina de soldadura de articulación de placa de dos funciones MP25

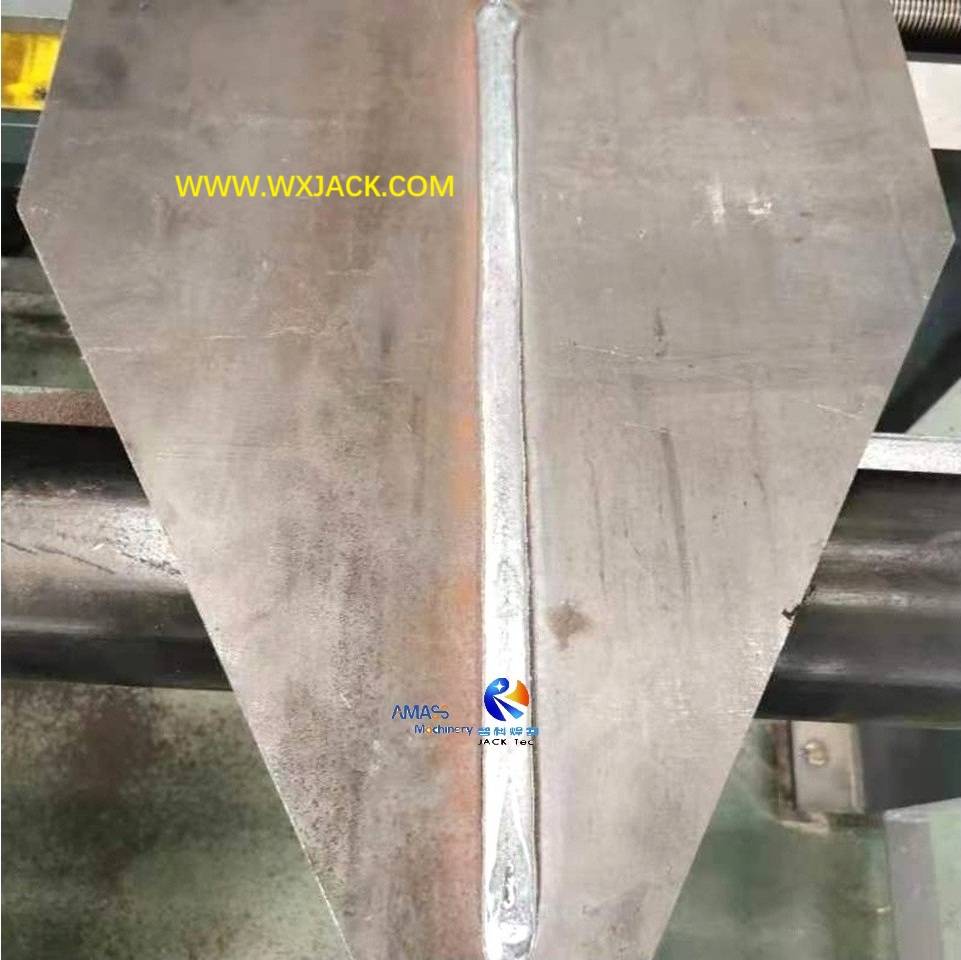

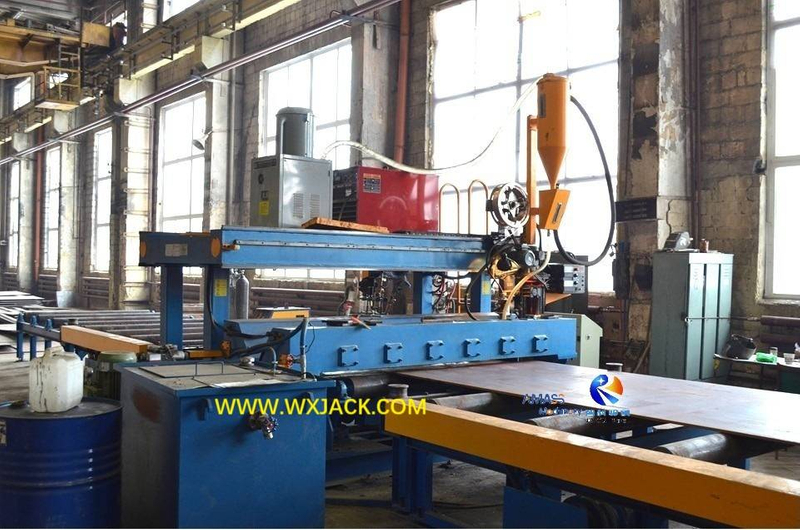

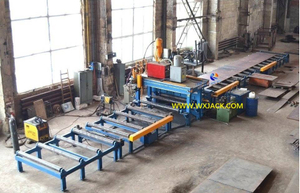

La máquina de junta de soldadura con tope de placa MP25 en la primera foto adjunta se tomó desde su lado de soldadura a tope, o una pieza de trabajo terminada que sale del lado.

1.   Gran beneficio de la máquina de articulación de la placa MP25 traída al cliente:

1)   Técnica de soldadura involucrada  en la máquina de unión de soldadura a tope de placa:

Característica técnica: la máquina de la serie MP adopta la tecnología de soldadura de Melt a través , lo que significa ' soldadura de un solo lado y formación de doble lado '. Tiene especialidad técnica de la gran corriente de soldadura y la formación de costuras de soldadura forzada, con ventaja de poca deformación y buena calidad:

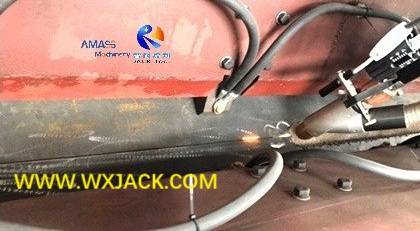

Vista aérea sobre la soldadura por tope , en la máquina Wuxi Jack: ( Fig.1 )

2)   Pasos de trabajo eliminados y la eficiencia elevada con la máquina de unión del tope de la placa :

a) Ventajas: beneficiándose de esta técnica a través de la técnica de la serie MP de la serie Soldadura de la máquina de unión de placa Duplica la productividad de la operación de soldadura de la junta del tope de la placa, asegurándose de que toda la operación sea simple y suave: sin esta máquina, la soldadura de la junta a tope en dos piezas de placas de metal implica:

- 2 veces de soldadura en ambos lados de las placas de chapa;

- más una vez de la placa de la junta medio terminado.

- junto con el arco de carbono en el segundo ^lado de la placa;

b) Aumento de eficiencia solo de la soldadura lateral único: ahora, con Wuxi Jack  MP Serie Butt Solding Machine , solo la soldadura de placa lateral superior puede alcanzar el objetivo de la junta de placa perfecta, y todos los trabajos restantes de anteriormente mencionados ya no son necesarios. En este sentido, el tiempo de ciclo total en la articulación del tope de la placa puede disminuir un 30%~ 40%;

3) No más trabajo de trabajo y peligroso  en la máquina de juntas de soldadura en el trasero de placa:

Además, sin necesidad de voltear la placa de acero de carbono grande y pesada al revés, lo que implica la cooperación entre varios operadores, y debería tener mucho cuidado en el proceso, se necesita una potencia menor, se necesita el paso de operación más peligroso, todo el proceso de trabajo de soldadura de la articulación del tope en la máquina de la serie MP se vuelve completamente automática y segura.

2. Tecnología de proceso en la serie MP Butt Weld Machine: Machín de soldadura:

1) La primera pieza de placa que se carga y biselado en la máquina de unión de soldadura con tope de placa:

a)   La primera pieza de placa de metal se eleva al transportador de entrada de la máquina y avanza hacia el pórtico de la máquina, hasta que su borde trasero (la ventaja para la soldadura a tope en la primera placa) llega a la posición de la antorcha de corte triple de llama;

b) En este momento, el operador debe presionar el botón de parada para dejar de avanzar en la primera pieza de placa, y tener un corte triple de llama en el plato, con fines biselantes. La antorcha de corte triple de la llama se puede ajustar hacia arriba y hacia abajo (unidad de motor), hacia adelante y hacia atrás (control manual), asegurándose de que la punta de la antorcha de corte triple de llama directamente al borde de la placa todo el tiempo;

c)  Verifique el video adjunto en el paso de corte triple en la máquina de unión de soldadura de placa de la serie Wuxi Jack MP . Es lo mismo que la máquina de corte triple de la placa . Al finalizar el borde del borde trasero en la primera placa, se reanuda en el futuro, hasta que llega a la posición de la antorcha de soldadura al otro lado del pórtico de la máquina:

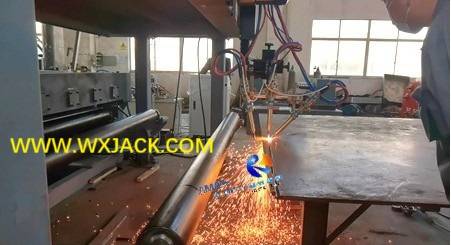

Corte triple de llamas en el borde de la placa, en la máquina Wuxi Jack: ( Fig.2 )

2)   La segunda pieza de placa que se carga y biselado en la máquina de unión de soldadura con tope de placa:

a) La segunda pieza de placa de chapa se eleva al transportador de entrada de la máquina y se envía hacia adelante, hasta que su borde delantero (el borde para la soldadura a tope en la segunda placa) llega a la posición de la antorcha de corte triple de la llama;

b) El mismo paso biselante se repite en la segunda pieza de placa. Al finalizar, también se envía a la base de soldadura a tope de la máquina. En este momento, las dos piezas de placas de metal para la junta de tope están bien en la unidad de almohadillas de cobre (unidad de soldadura a tope);

3) Fuilizar a través de la soldadura en la placa Máquina de la junta del tope:

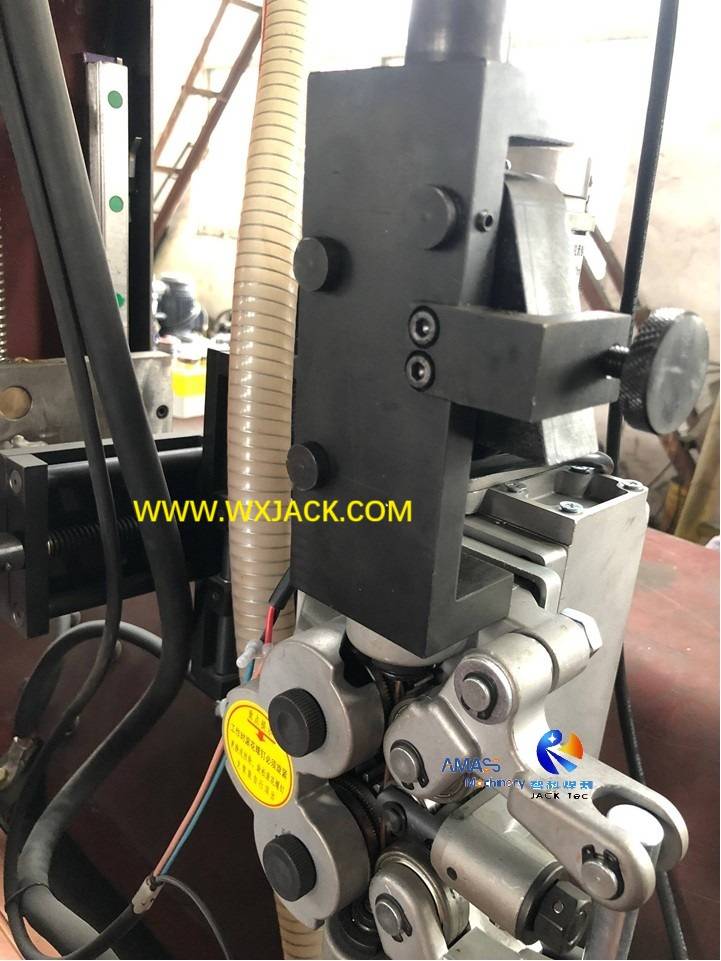

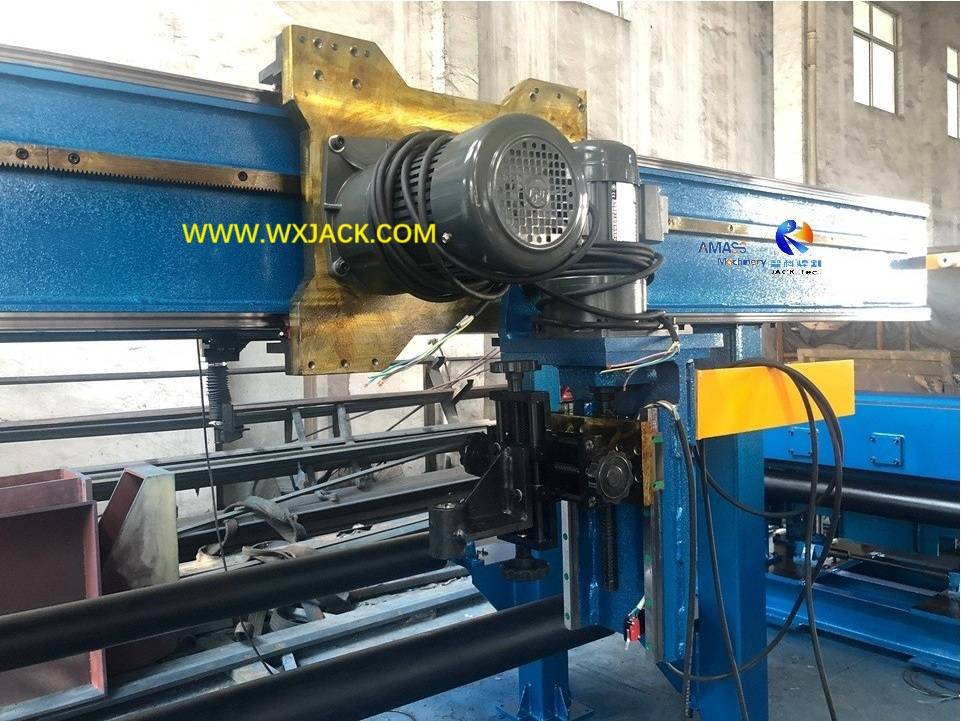

a) Las   fotos ^{adjuntas 3} rd ^{~ 6} th reflejan sobre la soldadura por tope en la máquina de gato Wuxi. Los bordes de dos placas para la junta deben estar justo en la mitad de las almohadillas de cobre, como se puede identificar en la 4ª ^foto ;

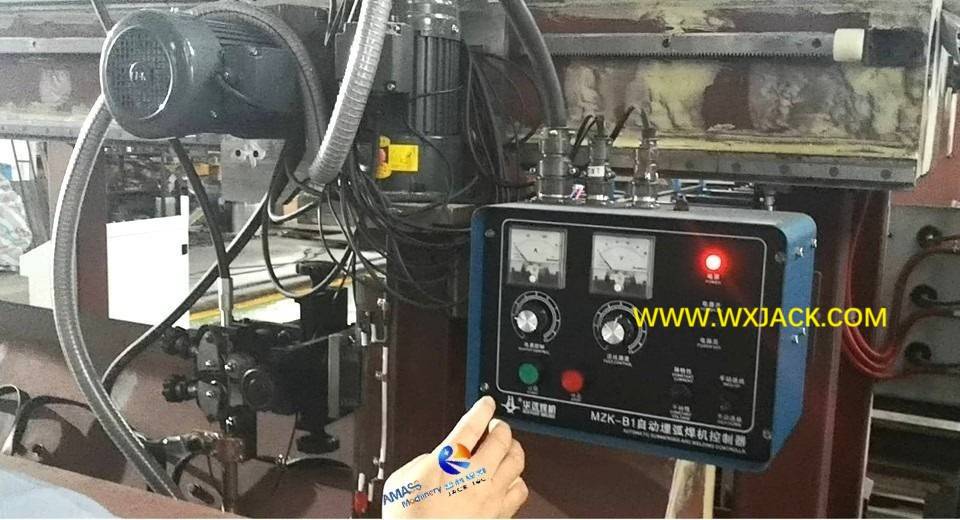

b)   Durante la operación de soldadura en la máquina, los parámetros como la corriente de soldadura / voltaje / velocidad se pueden ajustar con la consola de control de la fuente de alimentación de la sierra, como se puede encontrar en la 5ª ^foto :

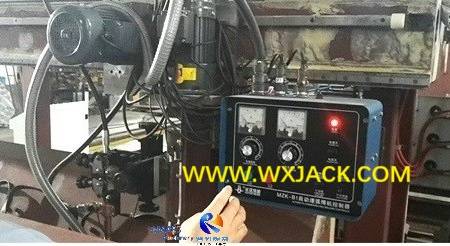

Configurar los parámetros de control de proceso en la soldadura de la junta del tope de la placa, en la máquina de modelos MP de Wuxi Jack: ( Fig.3 )

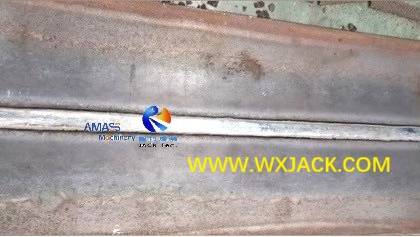

Placa de junta terminada y costura de soldadura de Wuxi Jack Machine: ( Fig.4 )

c) Posición de soldadura para la junta del tope de la placa:   en Wuxi Jack MP Máquela de la junta del tope de la serie, la posición de soldadura es de 0 ° de soldadura a tope plana , diferente de la máquina de soldadura de arco sumergido de la viga de 45 ° en la máquina de soldadura de arco sumergido de haz H , o soldadura de filete plana en la Toda la soldadura de tope de sierra se realiza automáticamente.máquina de fabricación de haz H.

3. Parámetros técnicos  de la máquina de unión de soldadura con tope de placa MP25 :
