Máquina de unión de tope de placa de alta calidad MP40 para la unión de la placa

Característica y aplicación de la máquina de soldadura de la junta de la junta de placa MP40  :

1) El modelo MP40 es un modelo de gran tamaño en su grupo de productos. El max. La longitud de la costura de soldadura es de 4,000 mm ；

2) En la primera foto adjunta, los operadores estaban moliendo en las costuras de soldadura de la junta en la placa de junta solo finizada, para eliminar el refuerzo de soldadura de la placa articulada terminada, fabricada con la máquina de soldadura  de placa de placa de modelo Wuxi Jack MP40 :

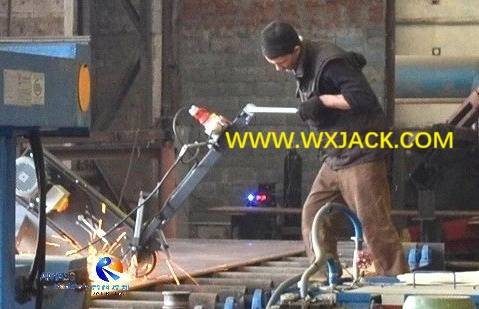

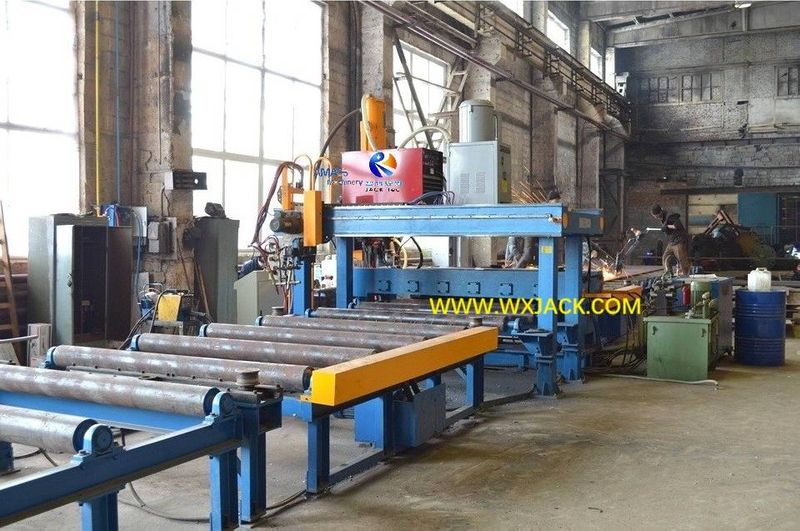

En Russian Customer Plant, el operador estaba teniendo una molienda manual en el refuerzo de las costuras de soldadura, en la placa de acero de la junta terminada de Wuxi Jack MP40 Model Máquina: ( Fig.1 )

1.   Aplicación de la máquina de soldadura plana de placa MP40 :

1) Uso, especificación y técnica de núcleo en la máquina de soldadura con tope de placa MP40 :

a) Función: esta  máquina es para soldadura de unión en 2 piezas de placas de chapa de metal, con su ancho de hasta 4000 mm, en forma de soldadura automática de tope de sierra grande y o soldadura a tope de escudo de gas, en un solo lado de las 2 placas de metal:

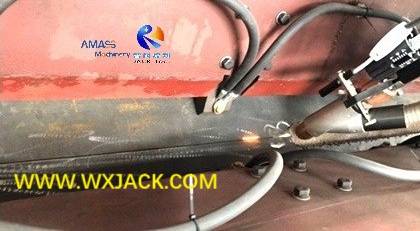

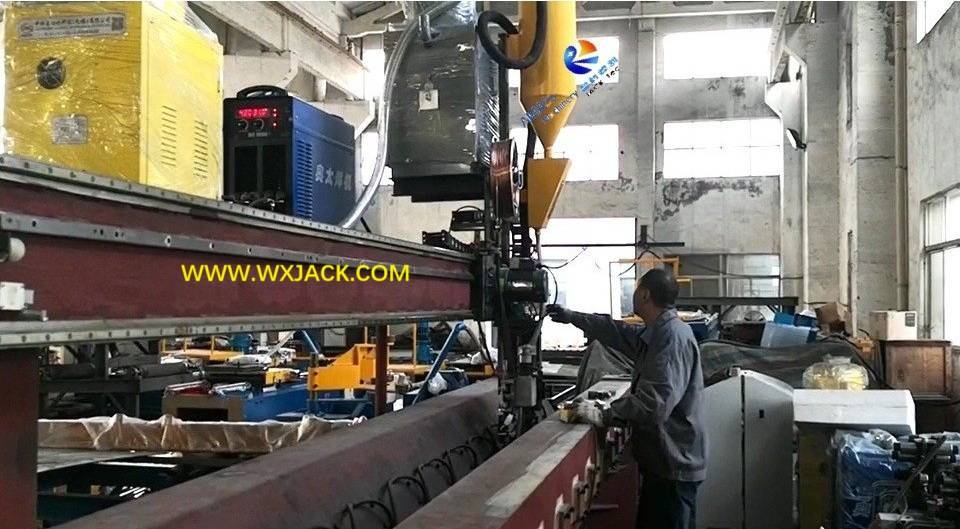

Saw plano de soldadura a tope en la máquina, con rastreador de costura de soldadura láser de alta precisión: ( Fig.2 )

b) Wuxi Jack Patente Melt a través de la tecnología de soldadura: con la adopción de la fusión a través de la tecnología, se formó su costura de soldadura en ambos lados de las placas de acero. En otras palabras, la finalización de doble cara de soldadura de una sola cara . Esto puede aumentar en gran medida la productividad, la seguridad del operador en la operación:

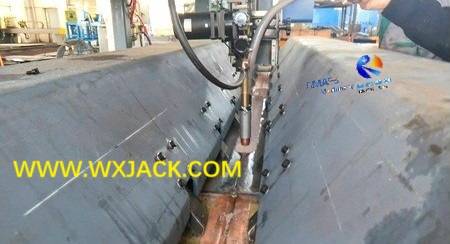

Soldadura de un solo lado y formación de la costura de soldadura de dos lados, en alta eficiencia y calidad: ( Fig.3 )

2) Donde se usa: en muchos proyectos de infraestructura, como el puente ferroviario/ puente de la carretera/ puente de laurel/ construcción de grúas, se debe utilizar un gran tamaño de placas de acero como materia prima de construcción, que debe obtenerse de un gran tamaño MP40 , MP45 o incluso una máquina de soldadura de articulación plana de placa MP50 .

2. Características técnicas de la máquina de la serie MP Butt Machine:

1)   Corte de ranura de soldadura en la placa Máquina de soldadura de tope plano:

a) Desafío y punto de control crítico: de todas las posiciones de soldadura en los trabajos de la máquina, la soldadura de tope plano es difícil para obtener la formación de la costura de soldadura por completo, en comparación con, por ejemplo, soldadura de filete de 45 ° en la máquina de soldadura de sierra de viga LHA/ LHC/ LHC/ LHT , o soldadura de relleno plano en una máquina de fabricación de haz de 1  h . Por lo tanto, generalmente necesita tener dos lados de soldadura, especialmente para placas de metal articular con espesor grueso y gran tamaño en la máquina de soldadura de la junta de la placa:

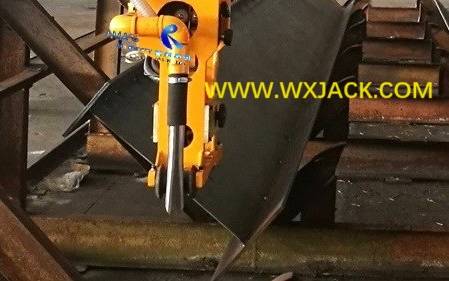

Comparación :  soldadura de filete de 45 ° en  h vma de viga H máquina de soldadura: ( Fig.4 )

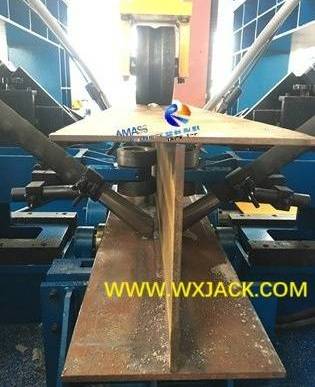

0 ° Soldadura plana en 3 en 1 h Máquina de alisado de soldadura del ensamblaje de la viga: ( Fig.5 )

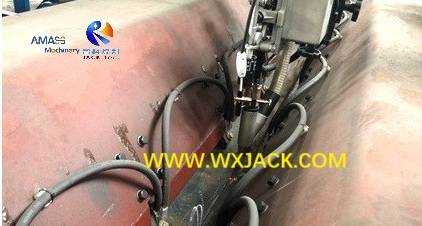

Soldadura a tope de 0 ° en la máquina de soldadura de la junta del tope de la placa: ( Fig.6 )

b) Por esta razón,  para obtener un efecto de soldadura a tope satisfactorio en las placas gruesas (más gruesas de 15 mm), en la derretimiento a través de la tecnología de la máquina, el surco de soldadura debe cortarse con anticipación;

2) 2 opciones para cortar ritmos en la placa para la placa de la máquina de soldadura de unión plana:

a) Cualquiera de los clientes puede cortar el bisel mediante un conjunto de formar frescura de borde del modelo XBJ, o máquina de corte triple de llama del modelo CNC-CG;

b) o solicite un mecanismo de antorcha de corte triple de llama opcional, que se equipará en la máquina de soldadura de la junta de la placa de la serie MP, como se muestra en la segunda foto adjunta ^y abajo. Es corte triple de llama con velocidad de control del inversor de CA, para cortar las ranuras en el borde de las placas en el chaflán requerido (biselas de tipo u/ v/ x):

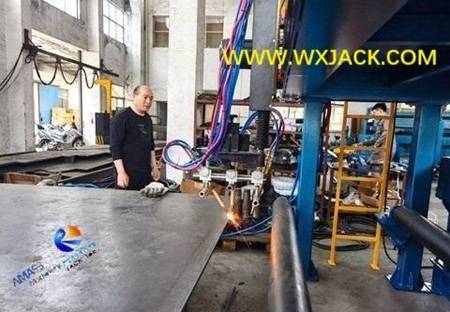

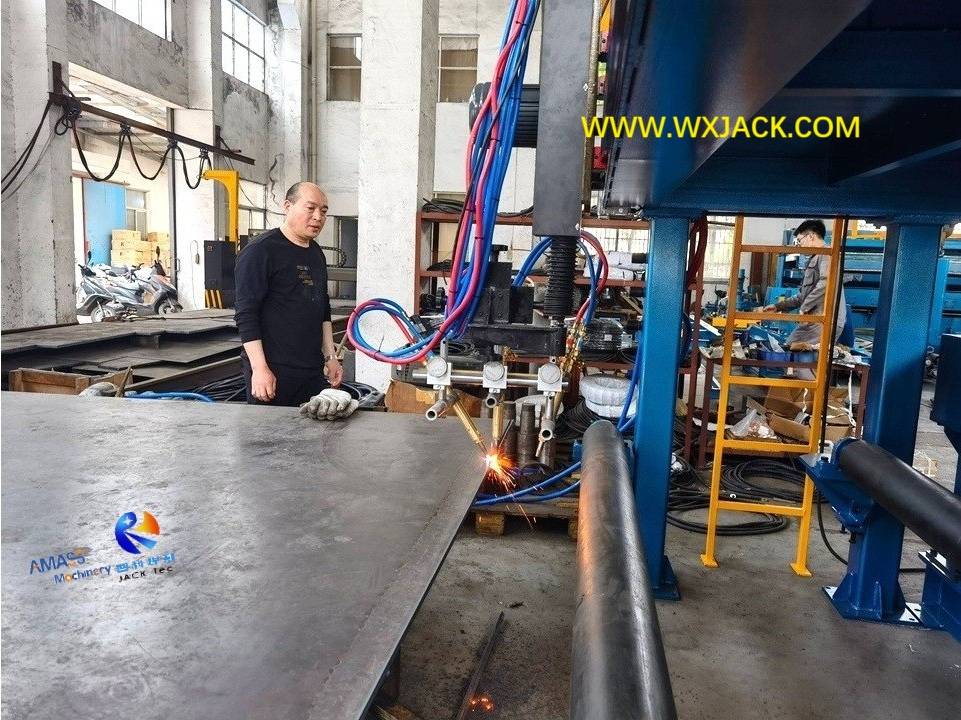

Corte triple de llama de combustible de oxígeno en la máquina: ( Fig.7 )

3) Tablas de rodillos de transporte de entrada y salida en placa Máquina de soldadura de tope plano:

A) Longitud: los transportadores tienen una longitud estándar de 6m ~ 15m para alimentación en transportador, y 15m ~ 30m para el transportador de envío, en la máquina modelo Wuxi Jack MP40 . Y la longitud especial de los transportadores está disponible para la producción, basada en la longitud designada de la lámina de materia prima de los clientes;

b) segmento de conducción:   para la longitud estándar de los transportadores en la máquina, hay un segmento de accionamiento de motor en la tabla de rodillos transportadores de entrada y dos tablas de rodillos de segmentos de accionamiento de motor en el transportador de salida respectivamente;

c) Alineación para la linealidad:   sujeción de ruedas y unidades de empuje de placas están equipadas en los transportadores de entrada y salida de Wuxi Jack MP Serie Plate Plan Butting Machine, lo que garantiza la linealidad completa de la placa durante la unión, garantizando así completamente el efecto de articulación de los topes estables/ controlables/ de alta calidad en los platos;

d) A veces, el cliente puede necesitar más de 2 piezas de articulación de la placa juntas en la máquina: la placa 3 ^{RD adjunta} junta con las placas juntas, y el transportador de salida debe extenderse su longitud en consecuencia;

4) Puntos críticos para la ejecución exitosa de la tecnología a través de la tecnología en la serie MP Butt Butk Machine:

A) La   foto de 3 ^rd adjunta muestra la calidad de soldadura a tope en la máquina de soldadura de la junta de la placa MP de Wuxi Jack MP. Las fotos muestran ⁴ y 5 ^atendidas cerca de la antorcha de soldadura:

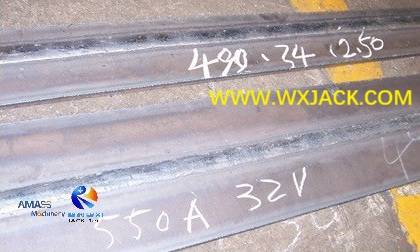

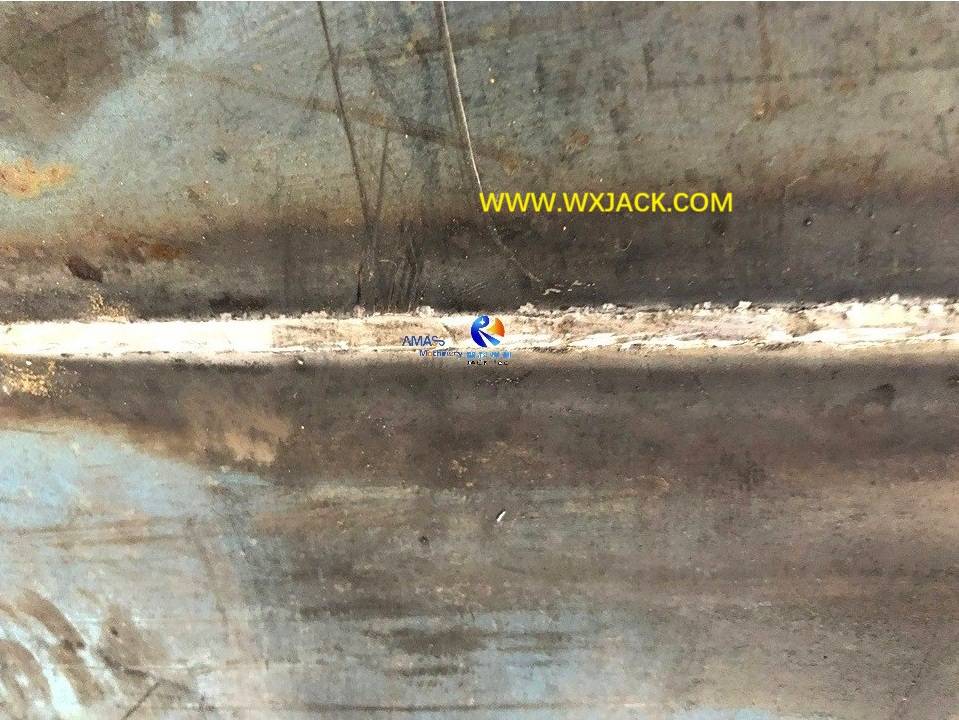

Efecto de soldadura de unión de tope terminado de Wuxi Jack MP Models Machine: ( Fig.8 )

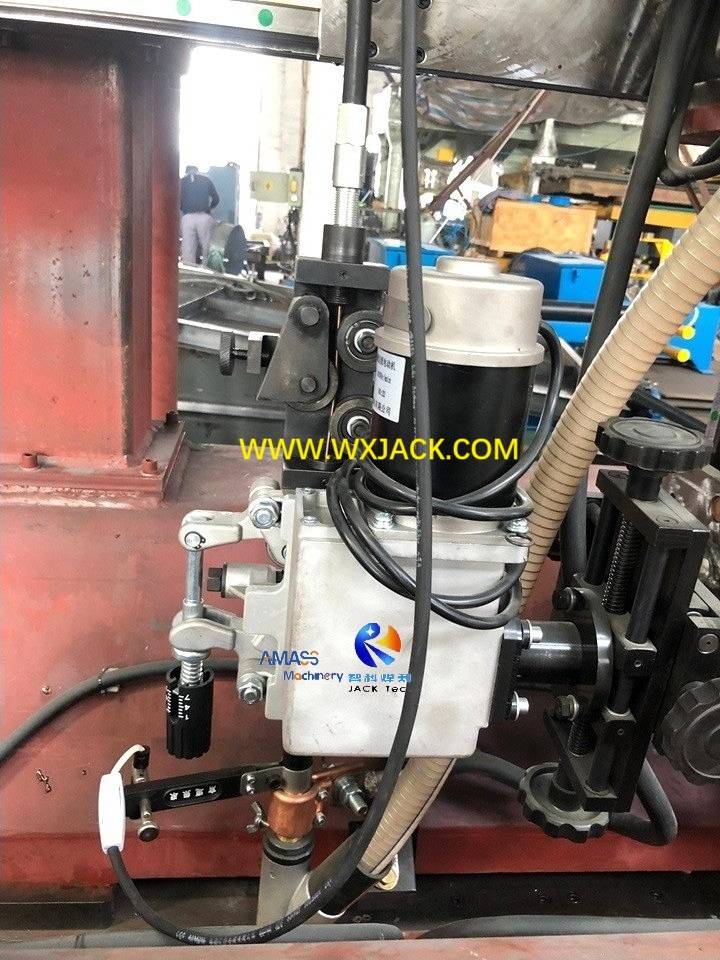

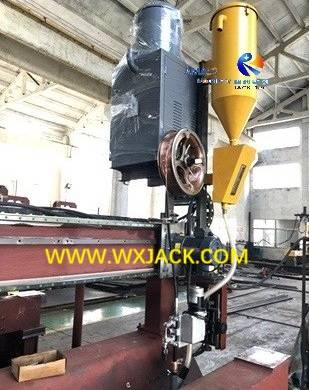

Unidad de antorcha de soldadura en Wuxi Jack Mana Máquina: ( Fig.9 )

b)   Puede ver, además del motor, para conducir la antorcha de soldadura hacia arriba y hacia abajo/ sierra, la unidad de alimentación de alambre de soldadura/ sierra de flujo de soldadura que transmite y tubo de reciclaje, hay una unidad de alisado de alambre de soldadura, para mantener la linealidad del cable de soldadura, la unidad de ajuste del tipo de tornillo para manejar la fuerza de presionador de alimentador de alambre de soldadura:

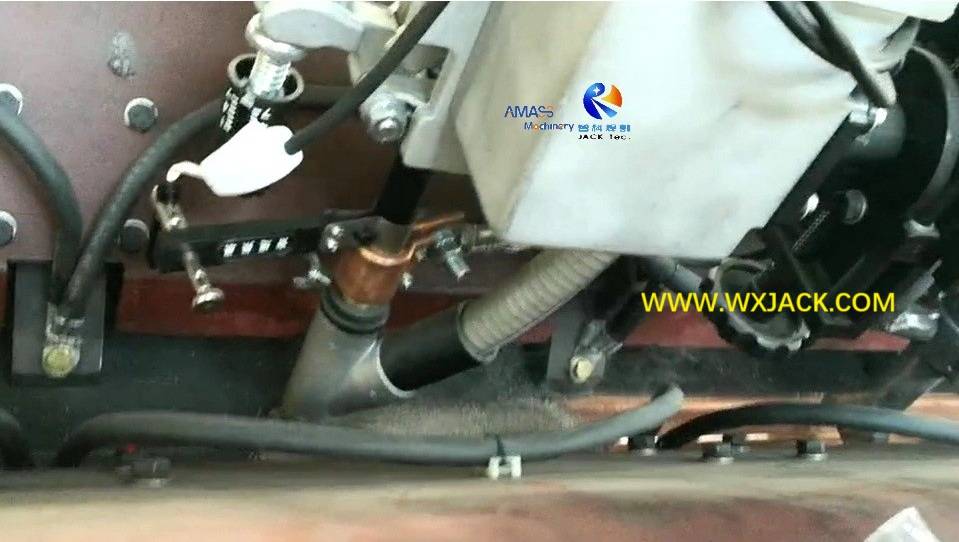

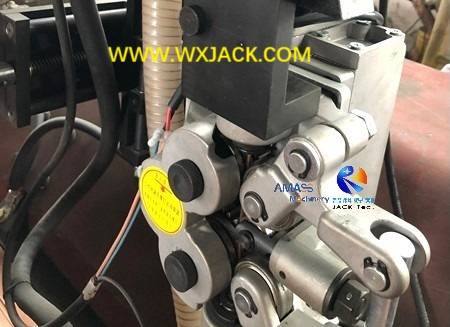

Unidad de alisado de alimentación de alambre de soldadura , evitando el estrangulamiento del alambre de soldadura durante su envío: ( Fig.10 )

c) Todos estos son puntos críticos para mantener una ejecución exitosa de la tecnología en la máquina de soldadura de unión plana de la serie Wuxi Jack MP.  Verifique el video adjunto en la soldadura de sierra en la máquina.

3.   Parámetros técnicos de la máquina de soldadura plana de placa MP40 :
