Máquina de soldadura con tope de placa MP50 con sierra de penetración completamente

1. ¿Qué puede hacer la máquina de soldadura plana de la placa MP50 para el cliente?

1) Característica del modelo: MP50 es el modelo más grande de la máquina de soldadura de la junta de la placa de la serie MP . Tiene hasta 5,000 mm de longitud de fusión a través de la costura de soldadura para la junta de placa;

2) Función: en una cubierta de tuerca, el modelo MP50 puede terminar la junta en dos piezas de placas de chapa, con el ancho más grande de 5000 mm (es igual a la longitud de la costura de soldadura), de modo que puede obtener una pieza integral mucho más larga de placa de metal que la placa gruesa original de la fábrica de acero, que generalmente tiene una longitud de hasta 15 m :

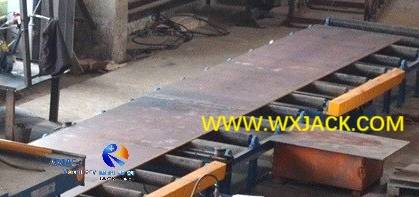

Una placa de junta de 30 m de longitud , desde la placa original de 2 piezas de 15 m de longitud, en Wuxi Jack MP50 Model Máquina: ( Fig.1 )

3) Sitios aplicantes: en muchos proyectos a gran escala, como GNL (gas natural licuado), Tank/ Power Plant/ Oil Derrick/ Ferrocarry Water Conservancy Channel/ Travel Crane/ Derrick, es posible que necesite un tamaño más grande y largo de placas de acero, como materias primas de esta máquina de soldadura plana de placa MP50;

4) O puede unir varias piezas de placas de corte más estrechas o más cortas de la izquierda que se cose inútil si no se convierte en una más grande, con la operación de la máquina modelo MP50:

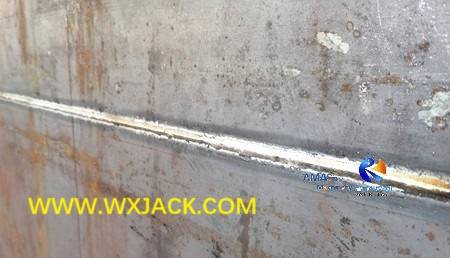

Piece de prueba de la placa de la junta de las más estrechas, en Wuxi Jack MP50 Manaina: ( Fig.2 )

2. Características técnicas de la máquina de unión de soldadura con tope de placa MP50 :

1) Gran tamaño del cuerpo de la máquina en la  máquina de soldadura de la junta de la placa:

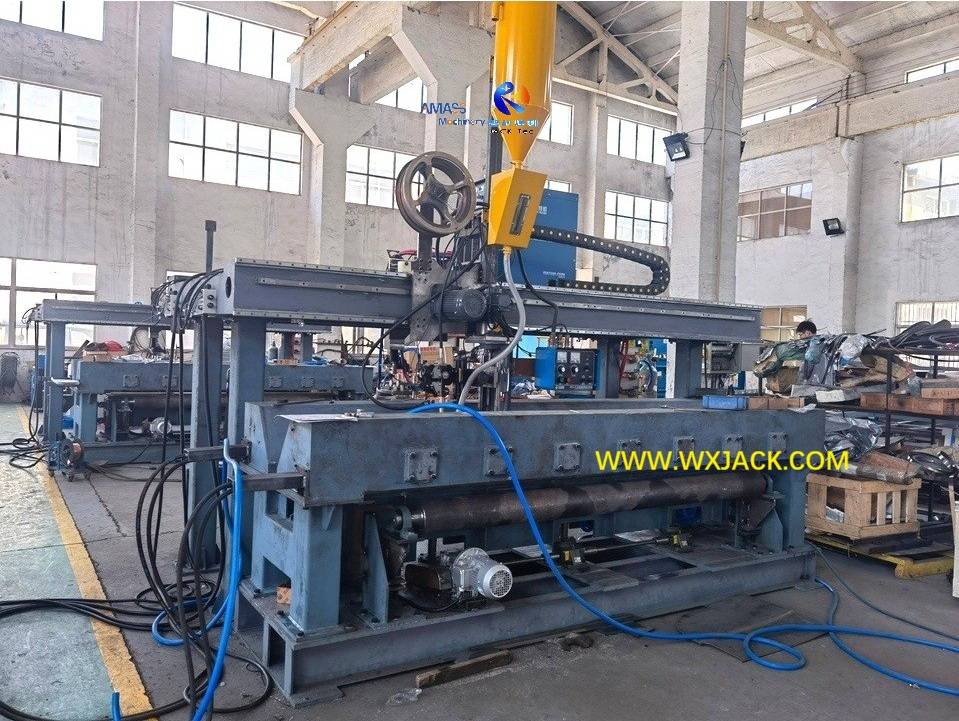

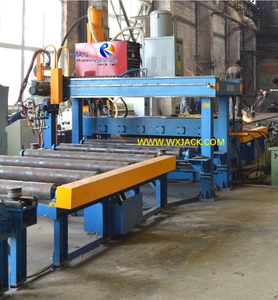

Siendo el modelo más grande con el golpe de trabajo más largo en la máquina de soldadura de la junta de placa de la serie MP , MP50 tiene dimensiones generales más largas y más altas del marco principal, como puede encontrar en la primera foto:

a) Tiene alrededor de 6.3 m de longitud de la tabla de trabajo de soldadura a tope y viga de pórtico;

b) La superficie superior de la plataforma de pórtico tiene casi 3.5 m de altura después de la instalación completa. Entonces, se ensambla una escalera en el lado lateral de la plataforma de pórtico:

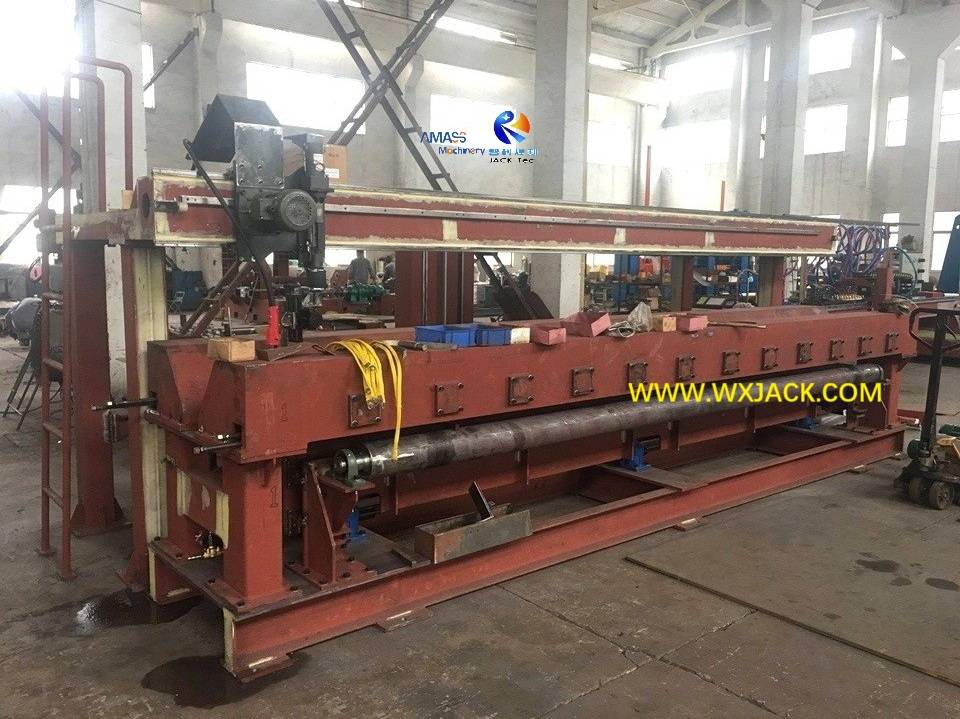

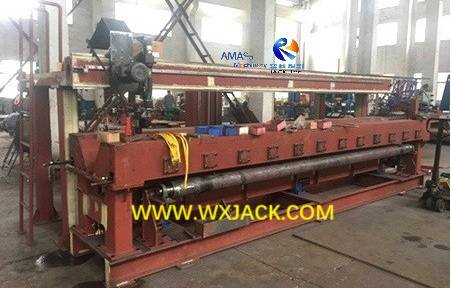

Tabla de trabajo principal, pórtico y soldadura mecánica ensamblada y sin pintar de la máquina modelo Wuxi Jack MP50 : ( Fig.3 )

2) La ranura de soldadura es imprescindible en la máquina de soldadura plana de placa de placa MP50 :

a) Espesor de la placa:   con aumento del tamaño de la placa, también lo es su grosor. Aunque en la máquina de la serie MP, todos los modelos desde MP20 hasta MP50 comparten el mismo rango de espesor de la placa de metal, generalmente las placas de metal para la junta en el modelo MP50  tienen un espesor más alto;

b) Se requiere biselado de placa: como sabemos, sin ritmo de soldadura, el máximo. El grosor para la soldadura satisfactoria de penetración completamente es de 15 mm. Por lo tanto, el proceso de biselado de borde es previamente requisito antes de la fusión a través de la soldadura, en una placa de acero de 15 mm de 15 mm;

c) Modelo relacionado: para el sistema de corte triple de llama en la máquina, verifique la segunda ^foto y la sección de productos del ' Modelo MP25 ':

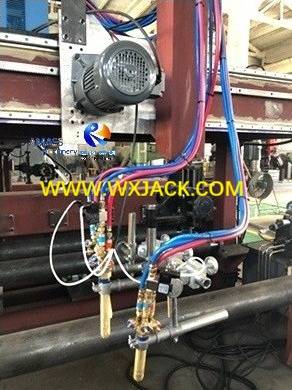

Unidad de antorcha de corte triple de combustible de combustible de oxígeno, en Wuxi Jack MP50 Manaina: ( Fig.4 )

3) Forma de instalación de la unidad de reciclaje de flujo de soldadura de sierra en la máquina de soldadura de la junta de la placa:

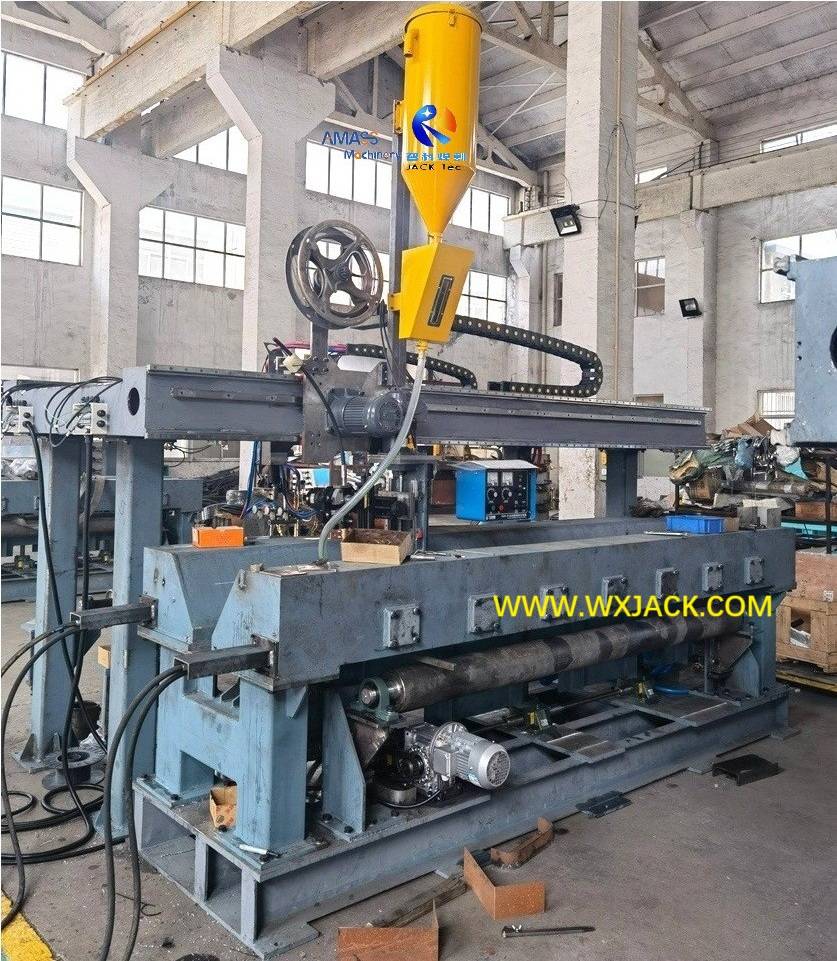

a) Unidad de reciclaje de flujo de soldadura de sierra:  como puede encontrar en la foto de la foto 3 ^RD , en la máquina de modelos MP50 (MP40/ MP45 también), la unidad de reciclaje de flujo de flujo de sierra (soldadura de arco sumergida) se instala en el carruaje de viaje de soldadura a tope, en lugar de simplemente colocar en la plataforma de pórtico:

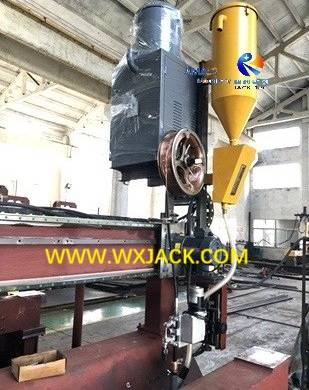

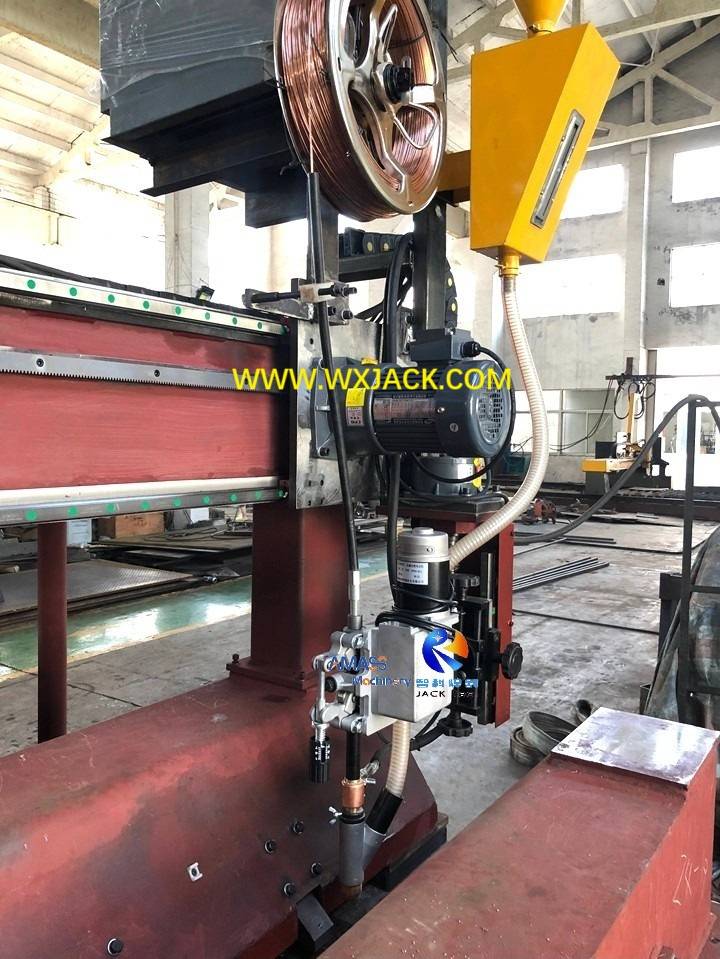

La máquina de flujo de soldadura de color gris y la tolva de flujo de color amarillo brillante, la antorcha de soldadura con tope de sierra de la máquina modelo Wuxi Jack MP50 : ( Fig.5 )

b)   ¿Cuál es la razón? Porque para una carrera larga de 4,000 mm y más (correspondiente a modelos de máquina MP40 / MP45 / MP50 ), a veces la fuerza de succión no es suficiente para inhalar el flujo de soldadura intacto al cuerpo de reciclaje, suponga poner la unidad de reciclaje en la plataforma de la máquina, de manera estacionaria. Por lo tanto, lo hacemos la distancia más corta en el camino de la unidad de reciclaje integrada en el transporte de soldadura en movimiento;

4) Corriente de soldadura a tope grande en la máquina de unión de soldadura a tope de placa:

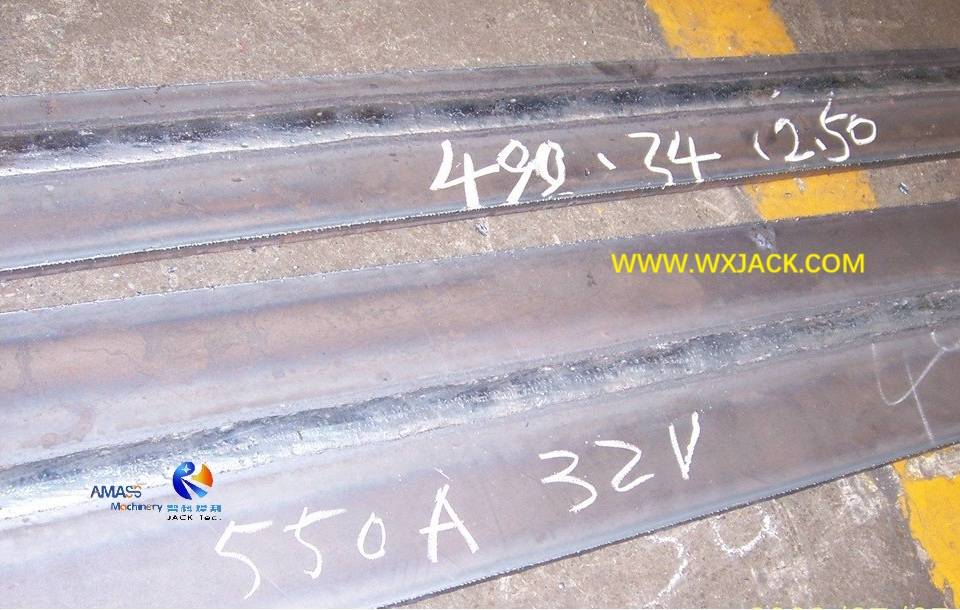

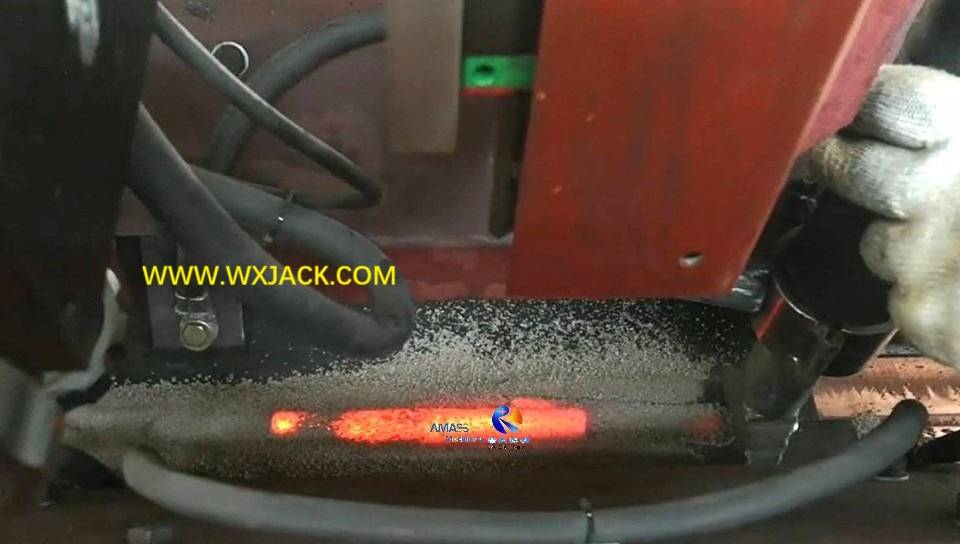

A) Fuele a través de la corriente de soldadura: el 4º ^registros de fotos en una de las muestras de la pieza de trabajo durante la validación en la máquina modelo MP50. Para el cumplimiento de la fusión exitosa a través de la soldadura ( formación de la costura doble de soldadura lateral de un solo lado ), se probaron y registraron parámetros de proceso de soldadura crítica: para esta placa de unión de un grosor de 10 mm, la corriente de soldadura correspondiente es 550A, y el voltaje de soldadura es 32A:

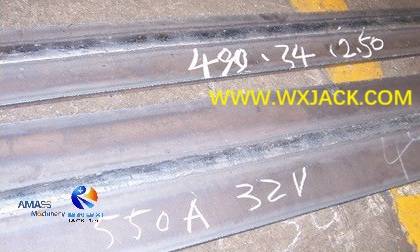

La pieza de prueba terminada, con parámetros de proceso de soldadura validados marcados en su superficie, durante la ejecución de prueba en la máquina modelo Wuxi Jack MP50 : ( Fig.6 )

b) Fuente de alimentación de soldadura de sierra: en general, la máquina de soldadura plana de la placa de la serie MP está equipada con el mismo nivel de especificación de la fuente de alimentación de soldadura (para soldadura de arco sumergido y CO ₂ GMAW): DC1000/ DC1250 para SAW y 500A para CO ₂ GMAW con la serie PHJ y ZHJ H Machine de fabricación de higos H;

5) Alineación de placas de metal a lo largo de su dirección de longitud en la máquina de unión de soldadura con tope de placa:

a) Requisito: placas de metal más amplias antes y después de la junta generalmente vienen con una longitud más larga;

b) Para garantizar la calidad de la junta del trasero de la placa de estas piezas de trabajo largas, en la máquina de la serie MP , hay una variedad de rodillos de alineación instalados en orientación vertical y distribuidas en linealidad estrictamente a lo largo de las tablas de rodillos transportadores de entrada, que se usan para alinearse en placas de acero de chapa, en forma de paradas duras;

c) Esto es especialmente útil para modelos más grandes, incluido el más grande de MP50.
