Grupo de línea de producción de haz H de acero de acero grande de 2 m de altura

A. Máquinas herramientas y piezas de trabajo de HB2000 Línea de equipos de producción semiautomáticos de Hi Haz:

1. Características: Esta disposición manual y la línea de producción automática de ejecución adopta el modelo estándar más grande de la máquina de producción de haz de Hi soldada , produciendo estas piezas de estructura de acero ampliamente aplicadas con una altura web de hasta 2000 mm;

1)  Sección transversal del haz H soldado: ( Fig.1 )

2)  La pieza completa de H viga H: ( Fig.2 )

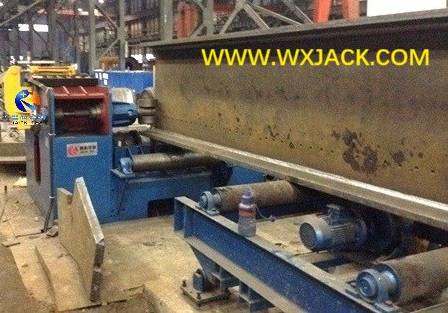

3)  El haz H de orientación vertical soldado a: ( Fig.3 )

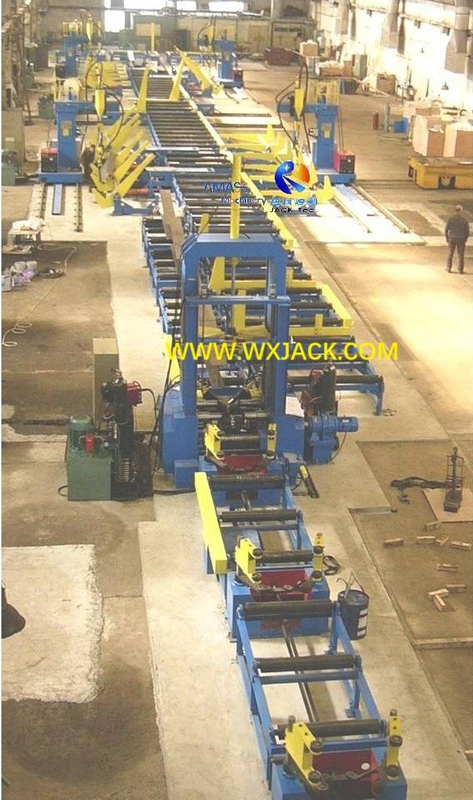

2.  Máquina de producción principal de Hi Vige en línea semiautomática HB2000:

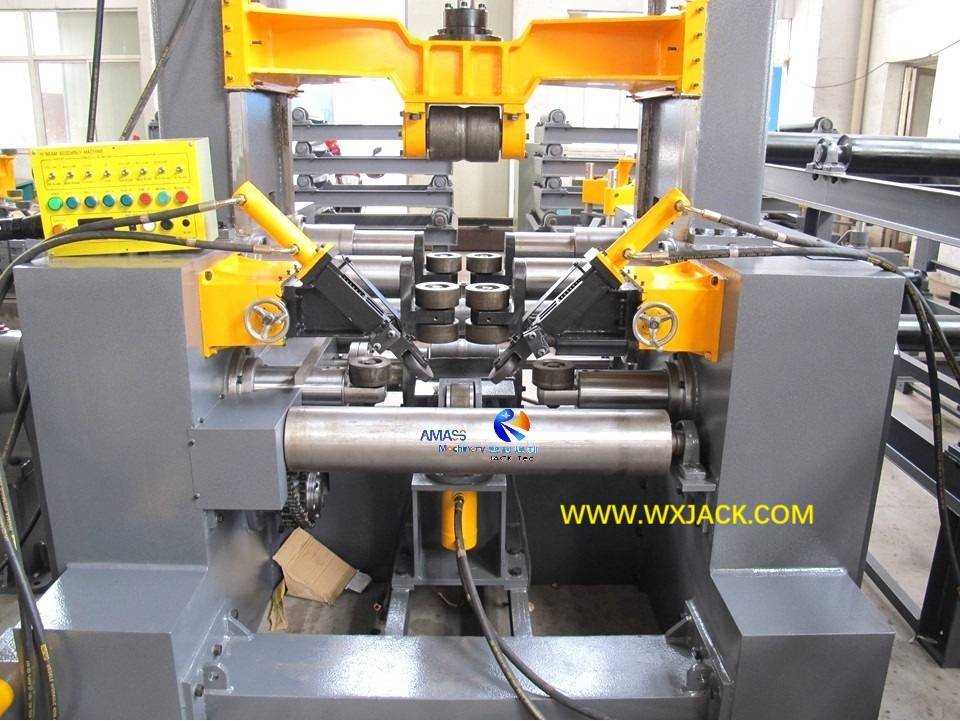

1)  Z20 Modelo Hi Beam Conjunto y máquina de soldadura de puntada;

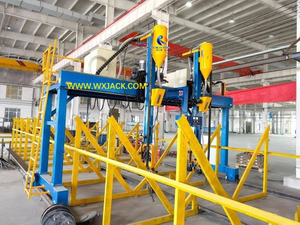

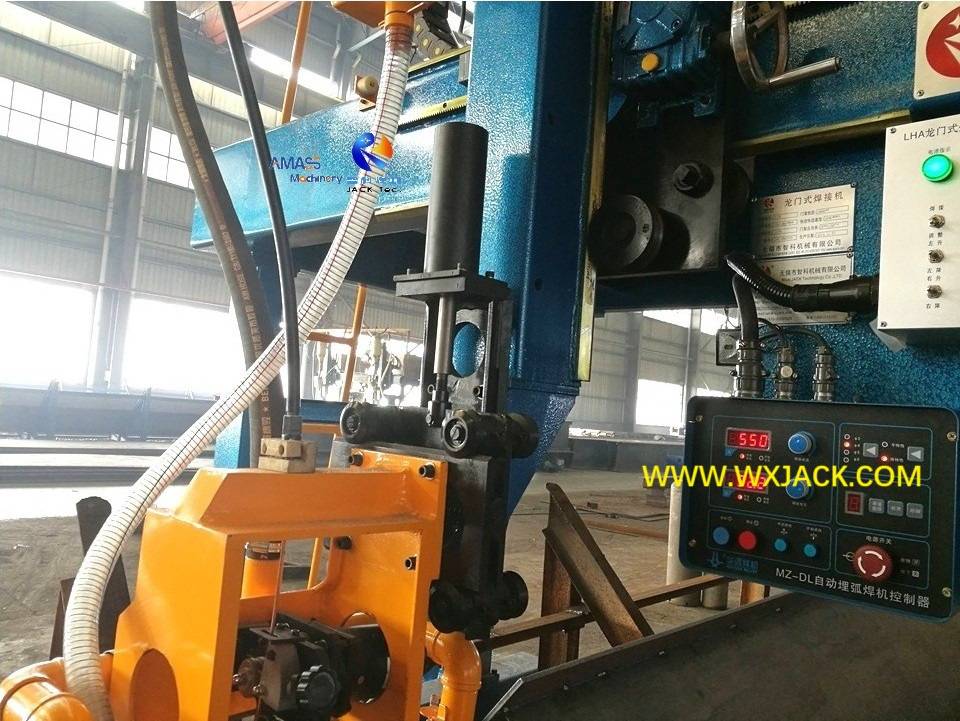

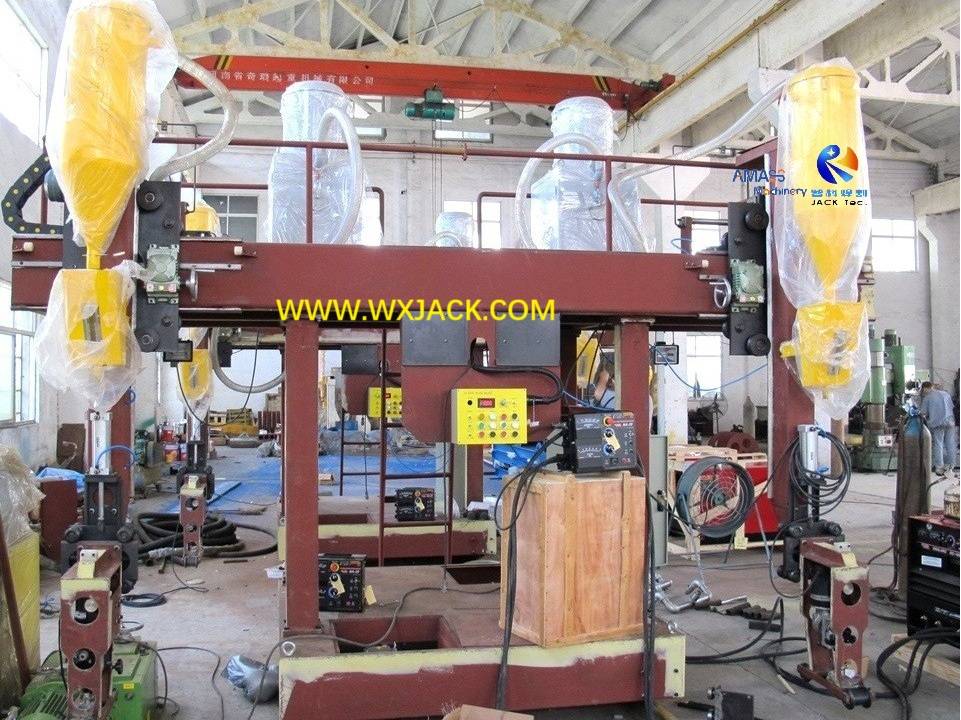

2)  Máquina de soldadura de pórtico de alta viga:

a) Tipo de control del centro de modelo  LHA55Z , o

b) Tipo de control lateral del modelo  LHA5C , o

c) Tipo  de modelo T LHT ,

Cualquiera de los tres modelos anteriores tiene la capacidad de fabricar un haz H soldado de altura web de hasta 2000 mm. Y, teniendo en cuenta el menor operador posible, para ahorrar el costo de mano de obra variable en la instalación del cliente, recomendamos LHA55Z o modelo LHT, que involucra solo un operador para operar la máquina;

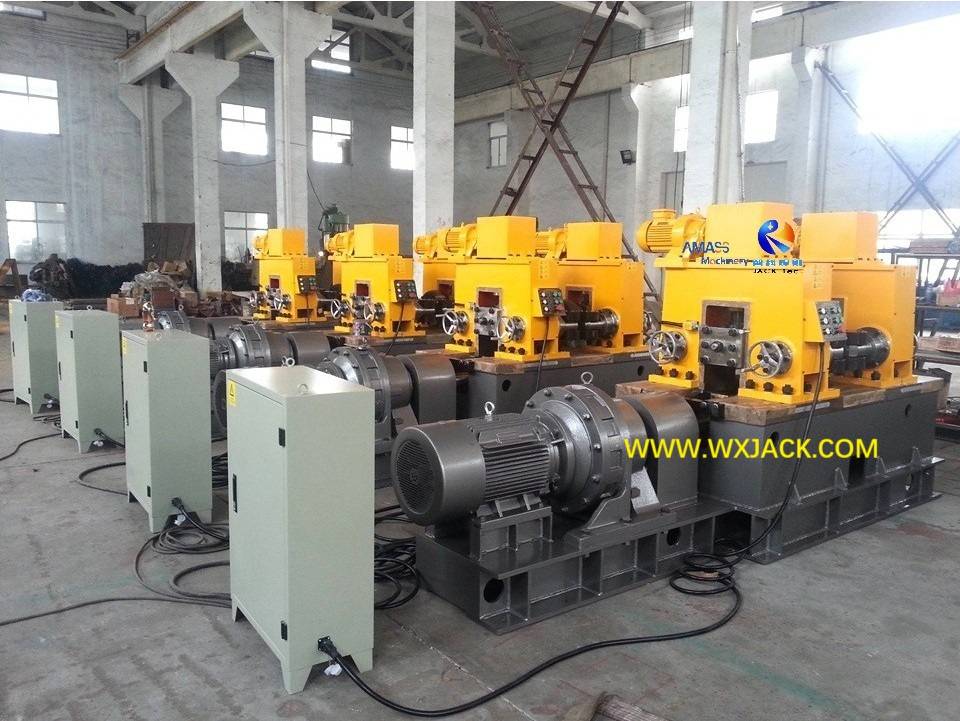

3) máquina de enderezamiento de haz HYJ-40 Modelo Hi para alisado de brida;

3.  Contenido del producto HB2000 Línea de producción de haz H semiautomático:

Como complementario en la sección anterior de HB1800, en este segmento de HB2000, continuaremos a continuación temas de:

1)  Seguridad en la salud del medio ambiente en la carrera;

2)  polipasto de material entre la máquina de producción de haz Hi;

3) Capacidad de potencia del taller;

4) Instalación de la máquina.

B. Seguridad en la salud del medio ambiente En la operación de la serie HB soldado en la línea de equipos de producción de haz de alta viga:

1. Importancia y riesgo potencial:

1)  Importancia: hoy EHS (Seguridad del Medio Ambiente) es un departamento importante en una instalación de la industria de la producción. Es la base y el punto de partida de la ejecución de negocios exitosos;

2) Riesgo oculto: durante el funcionamiento de la maquinaria pesada HB1500/ HB1800/ HB2000 Máquina de producción de haz de Hi de Hi, existen riesgos potenciales de apretón, golpe, choque, daño ocular, ruido en los operadores, en el trabajo diario:

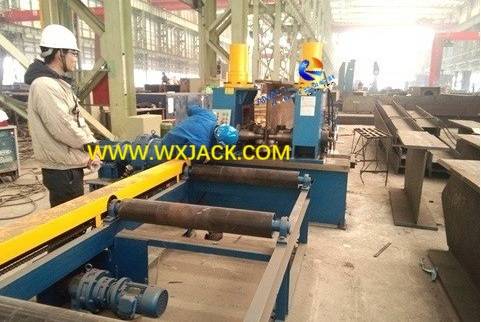

3)  Operadores en el sitio de trabajo de Wuxi Jack YTJ-60 Máquina de alisado de haz de Hi Drive Hi: ( Fig.4 )

2.  PPE adecuado en la línea de equipos de producción de haz:

PPE, abreviatura de equipos de protección personal, debe ponerse en el proceso de la línea de producción de haz H soldado, incluida

1)  zapatos duros en toda el área del taller;

2) gafas de seguridad en toda el área del taller;

3)  Casco cuando hay una grúa de viaje por encima;

4)  Máscara facial para ₂ soldadura de CO blindada por gas en el conjunto de haz H I y la máquina de soldadura de puntada , que genera una gran suma de radiación de arco en el proceso;

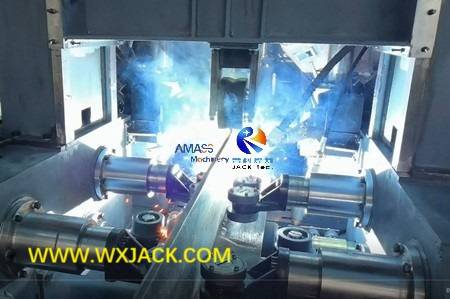

Fuerte luz de arco y humo pesado durante ₂ la soldadura de co: ( Fig.5 )

5)  tapón para los oídos donde hay ruido pesado, especialmente en la estación de trabajo de la máquina de alisado de haz h i ;

3. Como resumen, existe una regulación de seguridad en detalle al comienzo de cada manual de nuestra máquina de producción de Wuxi Jack Hi Beam. Asegúrese de leerlo antes de ponerlo en uso.

C. Materiales de elevación entre estaciones de trabajo de la máquina de producción de haz de alta viga soldada:

1. Herramientas logísticas:

Debido a que esta es una línea semiautomática, lo que significa que hay 60 ° / 90 ° / 180 ° Equipo de volcado y transporte de carro como en el caso de la línea automática, los grandes equipos de elevación y la carretilla elevadora son necesarios para la elevación y el transporte de piezas de trabajo (brida, web , T Beam, H Beam) en su lugar, y entre máquinas para:

1)  H VIDA H y ₂ soldadura por tachuela CO;

2) H Viga de soldadura de arco sumergido de sierra;

3)  H BLANGE DE VIDA H y máquina de alisado longitudinal;

2. Personal calificado y certificado para asumir el trabajo de transmisión a lo largo de toda la línea de producción;

3.  Durante la operación, los operadores deben cumplir con las reglas de elevación locales.

D. Capacidad de potencia del taller de la línea de equipos de producción de haz de alta viga soldados HB2000:

1. Consumo de electricidad de cada máquina de producción de haz:

1)  Z20 Modelo Hi Beam Conjunto y máquina de soldadura de puntada: alrededor de 45kW (18.7kW para máquina y 2x 12.8kW para ₂ la fuente de alimentación de soldadura de CO;

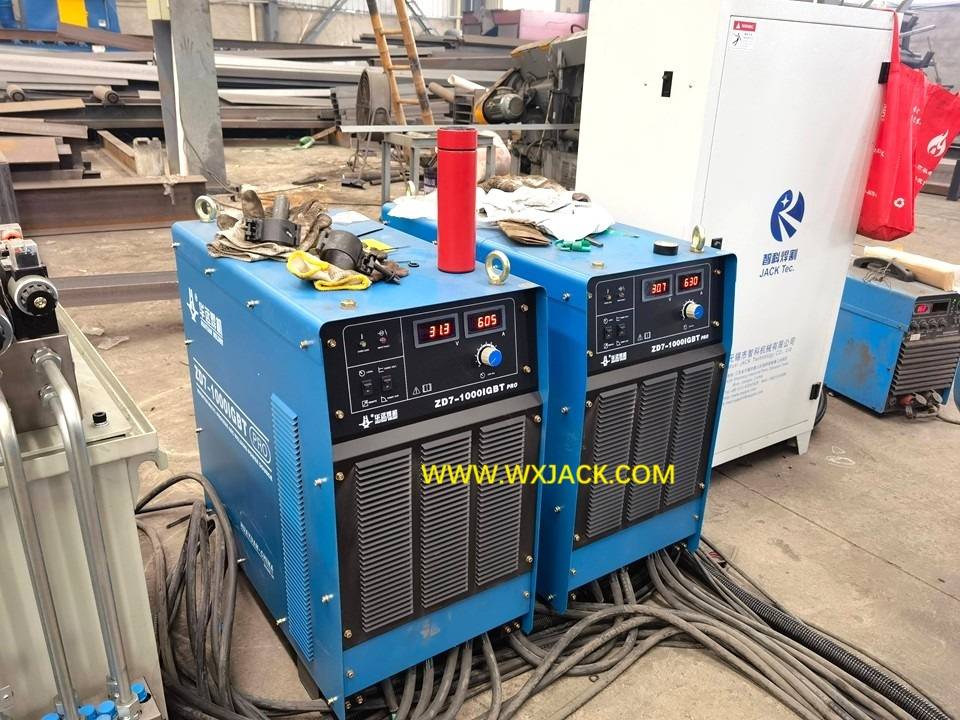

2) Máquina de soldadura de pórtico de haz de Hi Modelo  LHA55Z o LHT : alrededor de 180kW (9kW para máquina y 2x 80kW para la fuente de alimentación SAW, así como 2X 5.5kW para la unidad de recuperación de flujo);

3) Máquina de enderezado de haz  HyJ-40 Modelo Hi: alrededor de 25kW;

2.  Resumiendo, la máquina de producción de haz H de tres núcleo anterior tiene una potencia total de 250kW. Por lo tanto, el taller de la línea de producción semiautomática de HB2000 para un haz H soldado grande debe tener 300 ~ 350kVA de capacidad;

E. Parámetros técnicos de HB2000 Línea de equipos de producción de haz de Hi-Automatic Seldomated: Línea de producción de haz:
