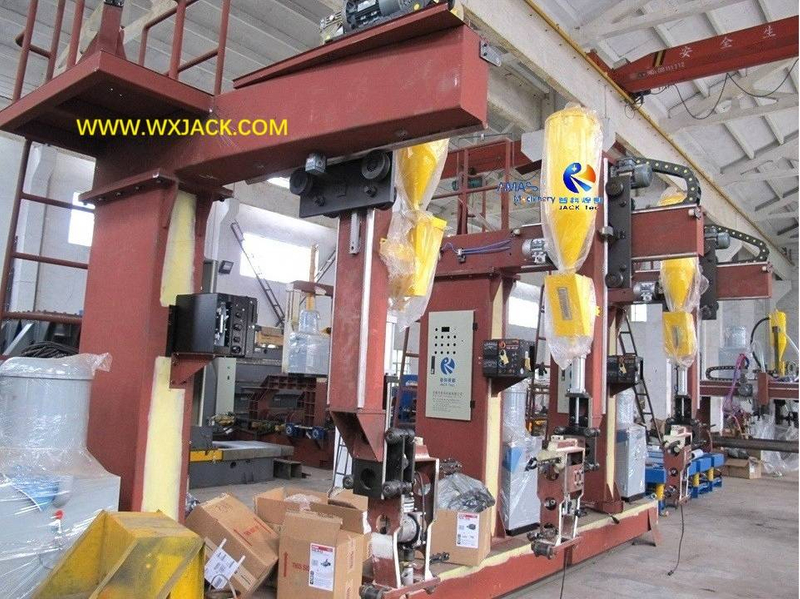

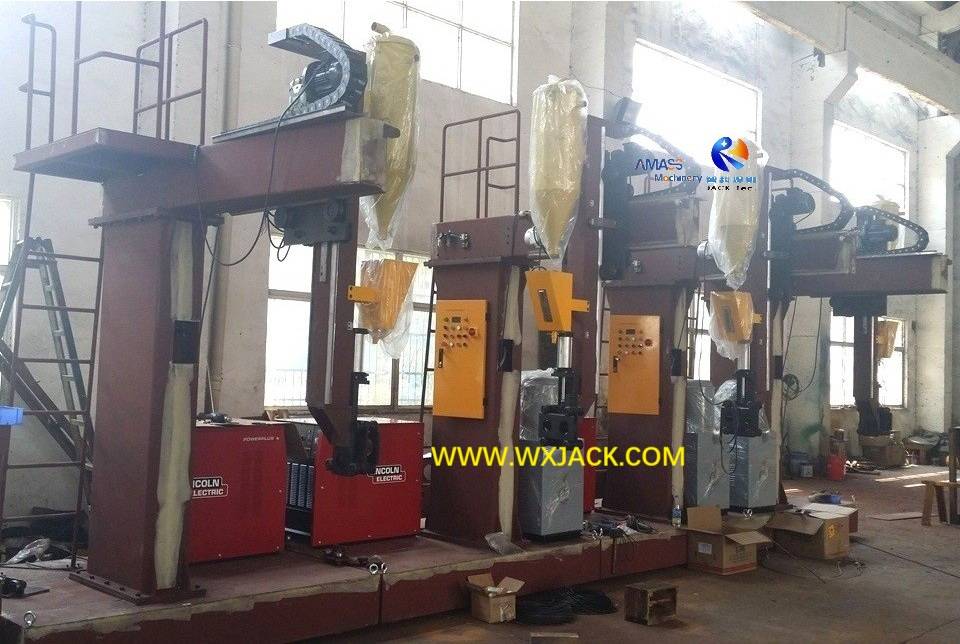

Máquina de soldadura de arco de arco sumergido de haz de H de haz de H Viga LHC

1. Man manera de trabajo de la máquina de soldadura de sierra de sierra de columna H de LHC en línea automática:

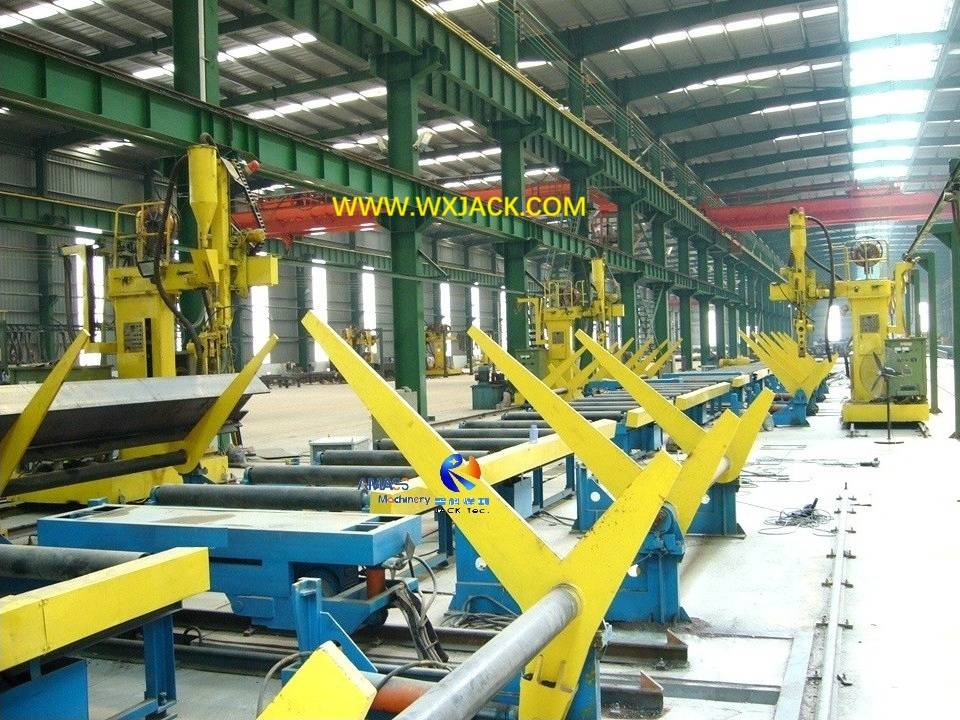

Trabajando como uno de los equipos centrales en una línea automática de producción de haz H, el modelo LHC es una máquina de soldadura de arco sumergida de haz de columna I típica de columna I (I Beam es sinónimo de haz H) en términos de:

1)  control y operación de la máquina;

2) pieza de trabajo H de alimentación, volteando y enviando;

3) Control de enlace con otra máquina de producción de haz H en la línea.

2. Singularidad de la máquina de soldadura de pórtico de la columna H de LHC:

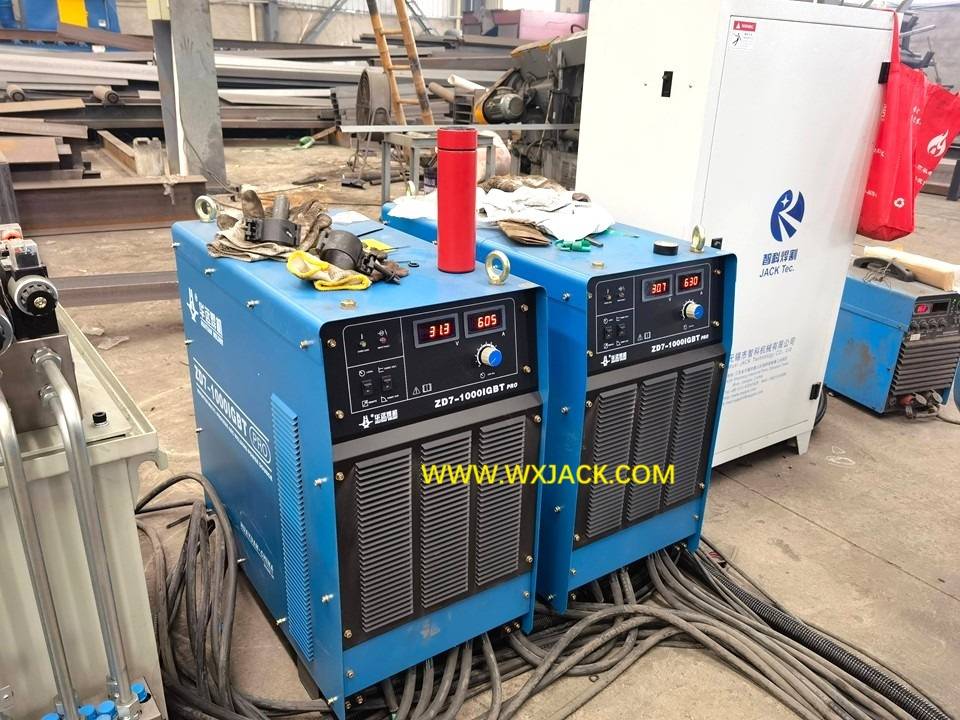

Compartiendo el mismo modo de soldadura y equipo de soldadura de sierra (soldadura por arco sumergido) con la máquina tipo de pórpes de modelos LHT y LHA , el modelo LHC tiene su singularidad obvia en el aspecto de:

1)  Estructura del marco principal --- El tranvía de un lado que funciona en comparación con el marco de pórtico de trabajo de lado doble en el equipo de modelos LHT y LHA:

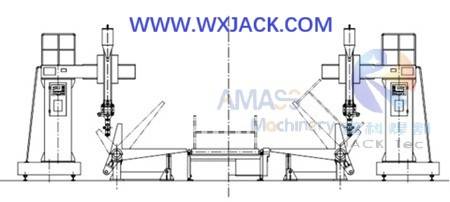

Impresión de diseño en el diseño de 2 conjuntos de LHC en la línea automática de haz H: ( Fig.1 )

2)  Cantidad de unidad de soldadura --- Un conjunto en la máquina modelo LHC, frente a dos conjuntos en el caso del marco de pórtico LHA ​​y los modelos LHT T Frame H Machina de soldadura de haz);

3)  Por lo tanto, la productividad en la sierra de haz H --- En cualquier momento, una pieza de haz H está soldada en el modelo LHC , en comparación con dos piezas de haz H se puede soldar simultáneamente en la máquina de modelos LHA y LHT .

3. Aspecto técnico de la máquina de soldadura de haz de columna H -Modelo LHC  :

Suplemento en la máquina modelo LHC:

1)   Bolsa de control eléctrico de la columna LHC H Máquina de soldadura de sierra de haz:

Diseño compacto: el gabinete de control de la máquina se coloca dentro de la columna del tranvía de la transmisión del motor, lo que significa que es invisible desde el exterior. Esto es diferente de las máquinas modelo LHA ​​y LHT. Tal tipo de diseño puede hacer que la máquina de la máquina de modelo LHC tenga una estructura simple, abierta y cerrada:

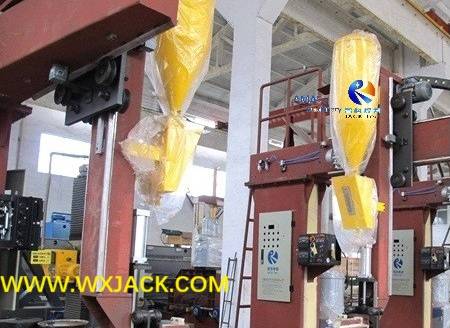

Placa de control eléctrico (columna vertical dentro) y panel de operación de Wuxi Jack LHC H Beam Waying Machine: ( Fig.2 )

2) Máquina de soldadura de haz de columna H de columna LHC:

Esta especificación en el modelo LHC es mucho menor que en los modelos LHA y LHT: 1150 mm de tramo de riel en el modelo LHC,   en comparación con 4,000 ~ 5,500 mm en modelos LHA y LHT. Esto está determinado por la especialidad de su estructura de marco mecánico;

3) Longitud del riel de la máquina de soldadura de arco sumergida de haz de lhc i estándar:

A)  En la máquina de estructura de columna del modelo LHC, es 3.000 mm más corto que en los modelos LHA y LHT: Lengt de riel de 15 m en LHC, versus longitud de riel de 18 m en la máquina LHA y LHT, y por lo tanto, la longitud del haz H terminada se produce más corta ( 12m versus 15 m );

b) Por supuesto, esta especificación puede ser especial;

4) Control de enclavamiento de la columna LHC H -Máquina de soldadura de sierra de haz:

A) El enclavamiento con 90 ° /180 ° de rejilla y transportador de acero en la parte delantera y posterior de cada conjunto de máquina estructurada de columna LHC se realiza con botones e interruptores integrados en su panel de operación (LHC);

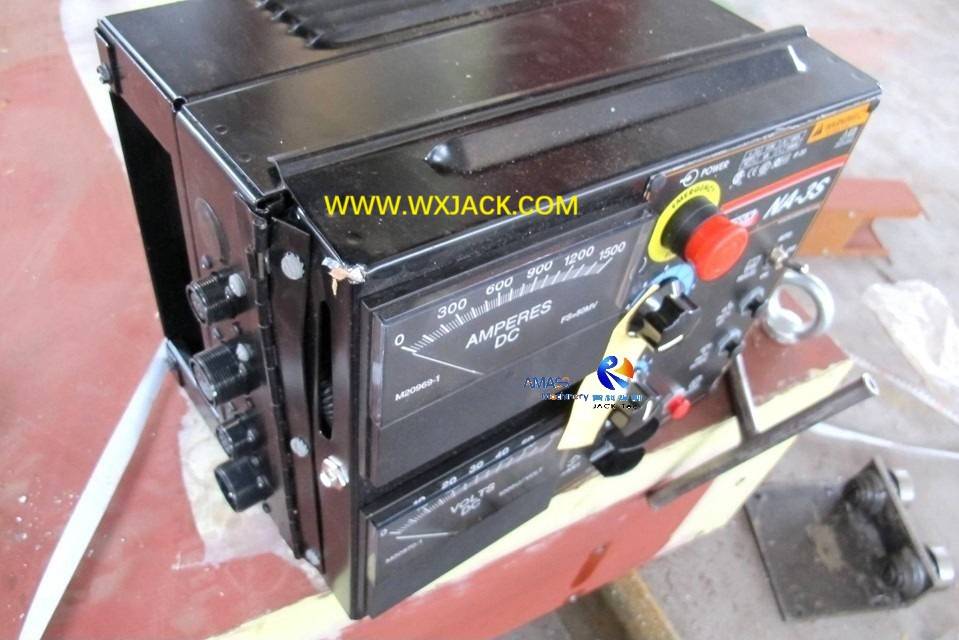

Panel de operación de Wuxi Jack Export LHC Machine: ( Fig.3 )

b)  Esto significa que trabaja como parte de una línea automática de producción de haz H , la máquina modelo LHC no solo tiene función de control en sí, sino también la del equipo auxiliar de la línea;

4. Unidad de rastreo de arco de soldadura aplicada en la columna LHC H Máquina de soldadura de haz:

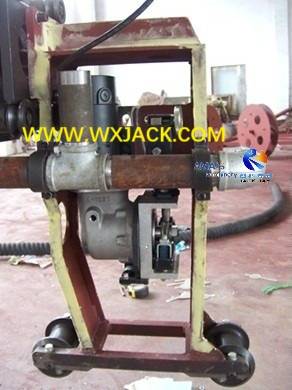

Rastreador de arco de soldadura de unidad neumática mecánica en la máquina de gato Wuxi: ( Fig.4 )

1)  Esto está diseñado y producido por Wuxi Jack Engineering and Production Team. Es una unidad de detección y rastreo para administrar el proceso de soldadura por sierra durante la producción de haz H;

2) Esta unidad es de tipo mecánico, para controlar el movimiento de la antorcha de soldadura en tres eje ( x , y , z ). Consulte la imagen de arriba en su estructura;

3) Control de movimiento en la unidad de rastreo de arco de la máquina de soldadura de sierra de haz H:

a)  La dirección vertical es de tipo neumático (accionado con cilindro de aire);

b) la dirección horizontal y giratoria es de tipo flotante;

4)    Papel del rastreo de arco de soldadura en  la máquina de soldadura de pórtico de haz H:

Esta unidad fabrica la antorcha de soldadura de la antorcha de soldadura con el objetivo de la costura de soldadura en todo el proceso de soldadura:

a)   Cuando la costura de soldadura se desvía hacia la izquierda o hacia la derecha, el bastidor de rastreo de arco de soldadura se ajustará automáticamente a lo largo del carro transversal de la máquina bajo acción de resorte;

b)  Cuando la costura de soldadura se desvía hacia arriba y hacia abajo, el rodillo de control ajustará la antorcha de soldadura a lo largo de la dirección vertical por medio del cilindro de aire.

5. Parámetros técnicos de la máquina de soldadura de sierra de haz de columna H de LHC:
