Máquina de soldadura de arco sumergido de viga de control lateral LHA4C Tipo H

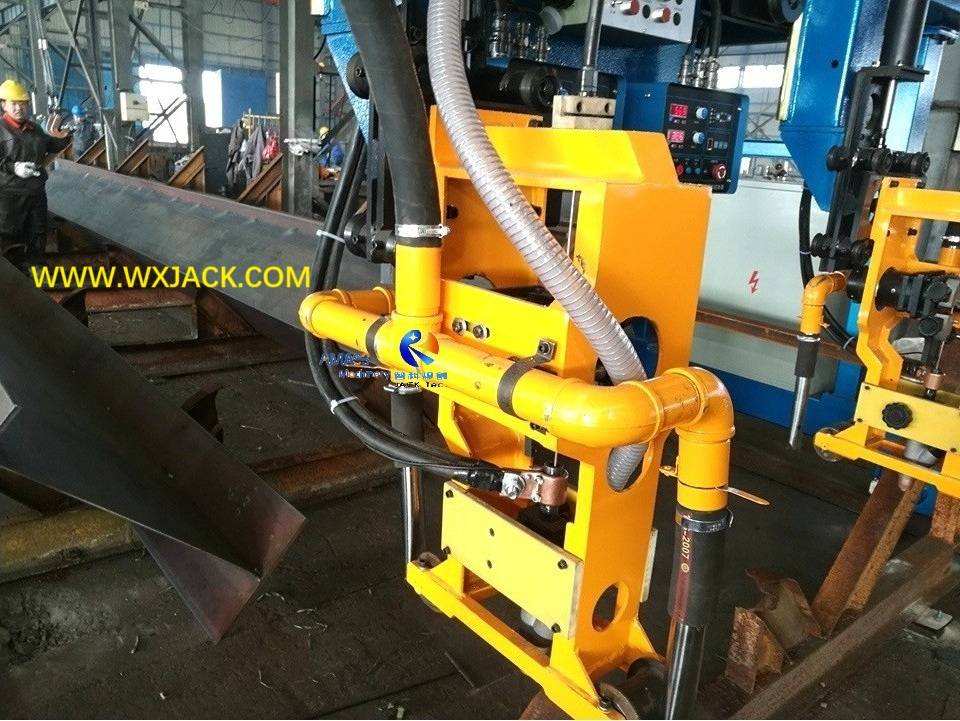

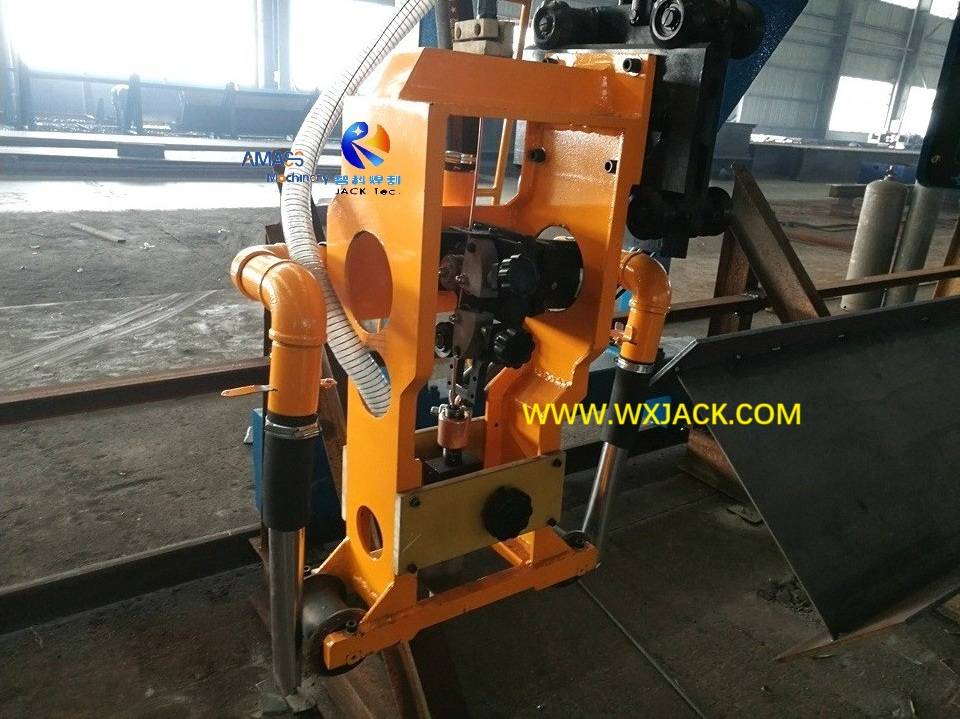

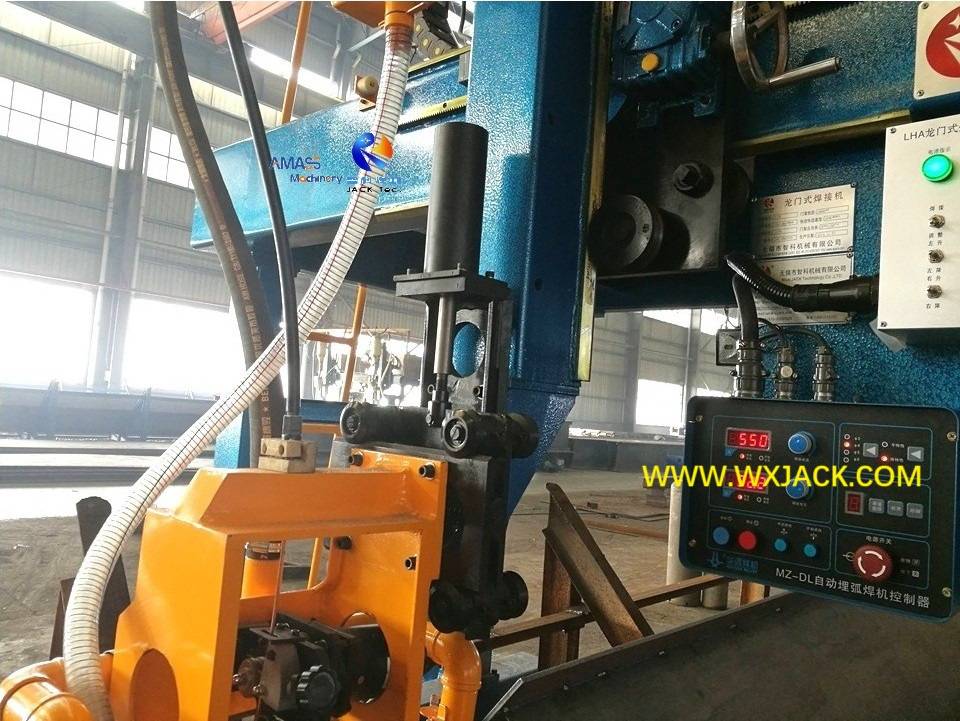

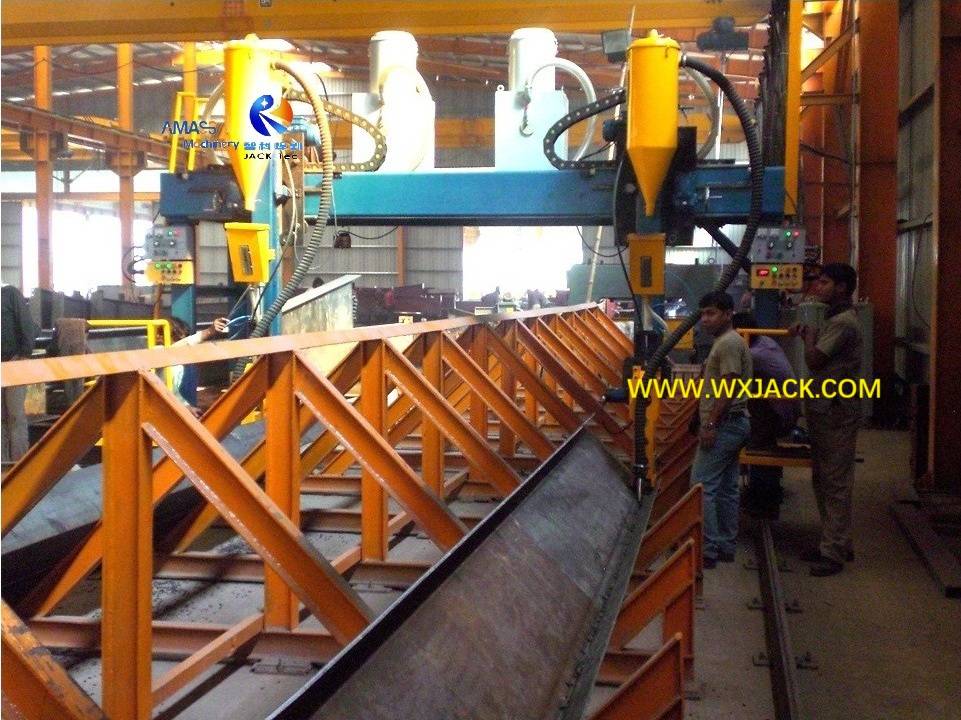

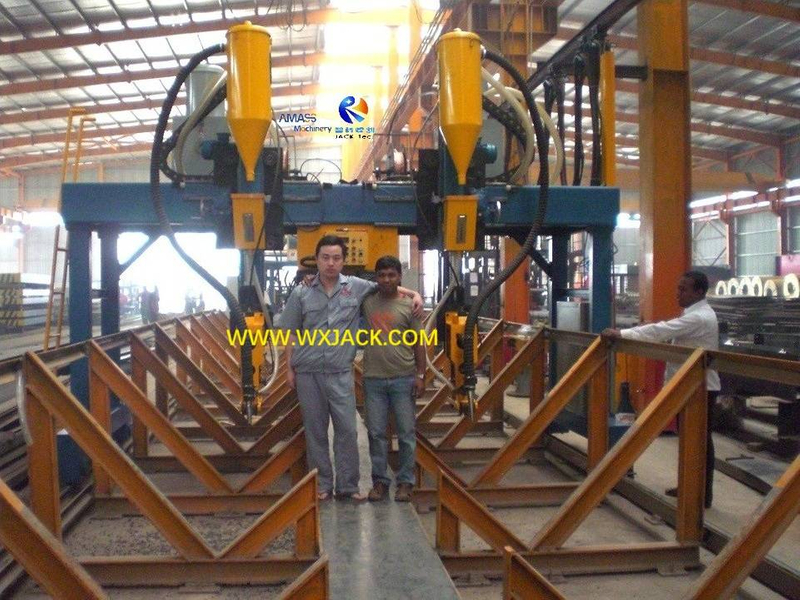

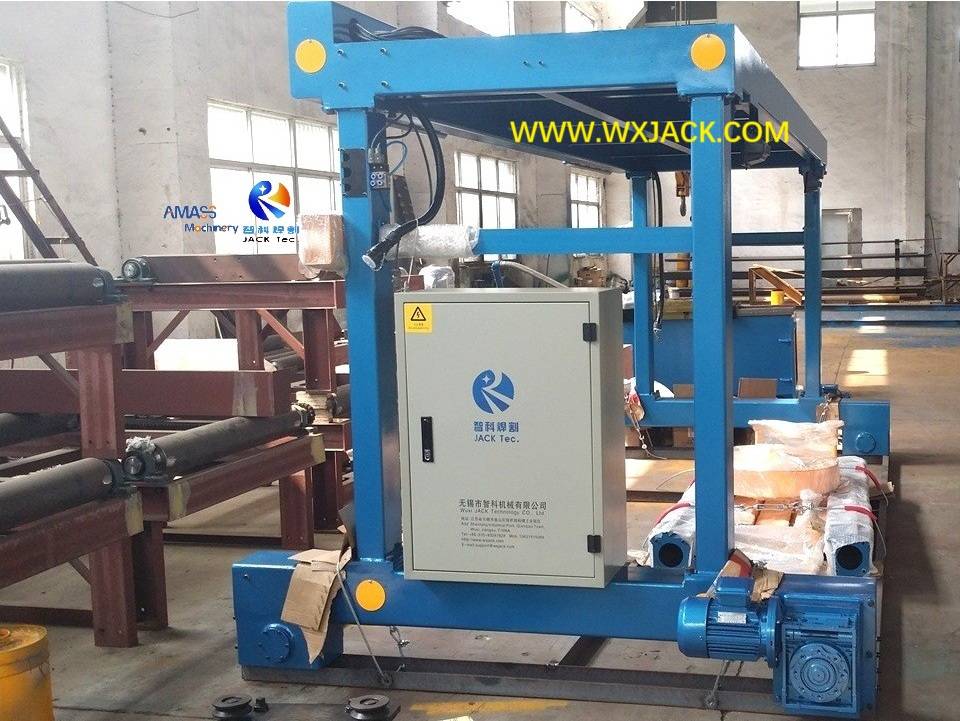

Antecedentes: Los 6photos adjuntos se tomaron en un conjunto de Wuxi Jack LHA4C Model Gantry H Beam Waying Machine , que se exportó a India en 2017.

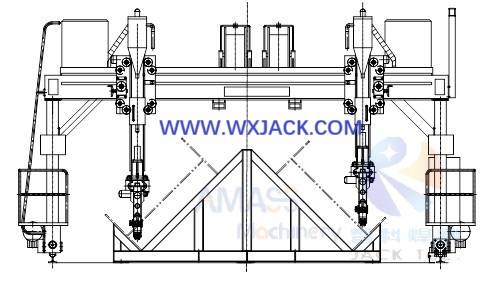

Impresión de diseño en la máquina modelo LHA: ( Fig.1 )

1.   Aplicación de la máquina de soldadura de pórtico de haz LHA4C H en el proceso de producción del haz H del haz:

1)  Comparación de especificación de la pieza de trabajo: para el haz H con su máximo. Altura web de 1.500 mm , la máquina de sierra de haz de pórtico H LHA4C no tiene contraparte en la máquina de estructura de control central: el tamaño de la pieza de trabajo más grande en el modelo LHA4Z es de 1,200 mm , y LHA5Z es 1,800 mm;

2) Por otro lado, en todo el paso de proceso de la línea de producción del haz H , 1.500 mm es uno de los índices estándar en términos de máximo. Altura web, y también la más utilizada, debido a su tamaño mediano. Para este modelo específico de la máquina LHA4C, la adecuada correspondiente máquina de ensamblaje H es Z15 , y  la máquina de enderezado del haz H es HYJ800 o HYJ40.

2. Puntos fuertes del control lateral LHAC H Máquina de soldadura de pórtico de haz H en funcionamiento:

Número de operadores involucrados en la operación: Jurando en la superficie, como una máquina de control lateral (los operadores se encuentran en el lado externo del haz H en el exterior del riel de la máquina, verifique a continuación el bosquejo), esta serie de la máquina de sierra de haz de rumbo automático de pórtico automático tiene el 'inconveniente' de la necesidad de dos operadores para administrar en la sierra (soldadura sumergida) de dos piezas de trabajo, en lugar de un operador: solo un operador:::

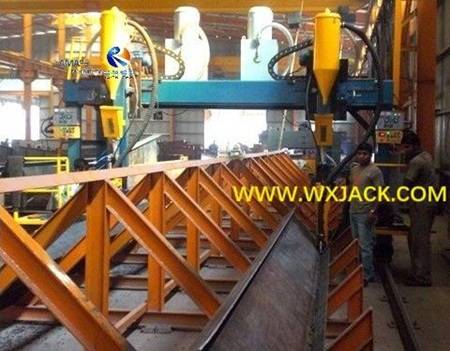

Necesita 2 operadores para trabajar en el modelo LHAC de control lateral: ( Fig.2 )

Sin embargo, como dice un dicho 'Cualquier cosa existente debe ser razonable ', con este tipo de arreglo en la máquina modelo LHAC, tiene varios méritos, lo cual es importante para el cliente:

1) Ocupación de la tierra del control lateral LHAC H Máquina de soldadura de pórtico de haz:

Como se explicó anteriormente, para el mismo tamaño de la altura de la web del haz H, la máquina modelo LHAC es más compacta que LHAZ en términos de tamaño de la máquina ( 10% menos );

2) Garantía de calidad de soldadura en la máquina de sierra de viga de control lateral de LHAC :

a)  Con cada operador se encarga de cada pieza de soldadura de haz H, él o ella no necesita distraer la atención de este haz H al otro durante el proceso simultáneamente de dos h en la viga H. Lo que significa que el operador puede centrarse en la soldadura de haz H específico de todo corazón y, por lo tanto, puede entregar haz de H soldado de alta calidad en mayor probabilidad de la máquina de modelos de control lateral;

b) De todos modos, como se introdujo en la categoría de productos de estas series de máquina de soldadura de arco sumergido de viga de pórtico de alta calidad ( modelos LHAZ , LHAC , LHC , LHT ), la soldadura de arco sumergido es el paso más importante para la tecnología de proceso de producción de haz H, en términos de control de calidad del producto terminado;

3. Gestión de procesos de trabajo en la máquina de soldadura de haz de pórtico LHAC:

Además, debido a que dos operadores trabajan al mismo tiempo, pueden administrar en el proceso de trabajo de esta máquina de pórtico de alta eficiencia de manera más fácil y tranquila que en el caso de la máquina de tipo de control central:

1)  Trabaje como equipo:  coopere y actúe como el respaldo del otro. Cuando cualquiera de los operadores necesita abandonar el sitio de trabajo en poco tiempo durante el período de trabajo, el otro operador puede sustituir su trabajo de inmediato;

2)  Gestión general:  Monitor SAW PROCESO DE LA VIDE DE DOS H EN LA MÁQUINA DE SOLDADA DE VIDA H PRODPRY H. Si un operador tiene una mente ausente en cierto momento, el otro operador puede compensar la ignorancia;

3) Si alguna vez ocurre la contingencia o el problema con el sitio de ejecución de la máquina, pueden lidiar con la condición sin prisa.

4. Operación de enclavamiento en el control lateral LHAC H Máquina de soldadura de pórtico de haz de LHAC:

1) Por otro lado, con dos operadores que operan en esta máquina de sierra de haz automática H de LHAC, el trabajo sincrónico es muy importante . De lo contrario, suponga que tal situación, que un operador comienza en el proceso de soldadura de una antorcha de soldadura, mientras que la otra no comienza en la otra ...

2)  Por esta razón, en el sistema de control eléctrico de esta máquina de control HA4C de control lateral, hay un enclavamiento entre las dos estaciones de soldadura (mecanismos de la antorcha de soldadura) en la máquina. Lo que significa que, como en el caso mencionado anteriormente, solo dos operadores comienzan las alimentaciones de soldadura de sierra juntas, pueden comenzar el proceso de viaje de pórtico y SAW en todo el conjunto de la máquina de control lateral  de LHAC .

5. Parámetros técnicos de la máquina de sierra de viga de control lateral LHA4C :
