Máquina de soldadura de pórtico de haz eficiente de gestión lateral

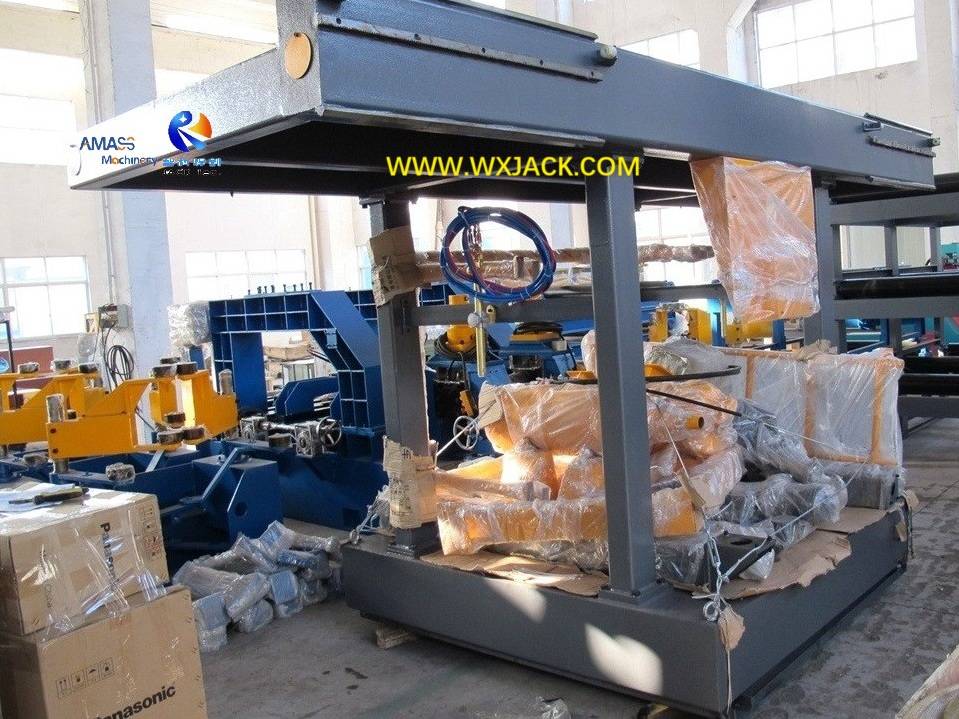

Antecedentes: Las fotos adjuntas se tomaron en un conjunto de Wuxi Jack  LHA5C Modelo Control Side Weam Weam Gantry Machine , que se exportó a Bangladesh en el año 2019.

1. La pieza de trabajo aplicable para la máquina de sierra de haz tipo H de pórtico LHA5C :

a)  El modelo más grande de su tipo:  la máquina de modelos de control lateral LHA5C produce haz H con altura web de hasta 2,000 mm, que es el modelo más grande en el subgrupo de la serie LHAC, igual que LHA55Z es el modelo más grande en la serie de control central tipo LHAZ subgrupo de máquina de soldadura de arco sumergida de haz H;

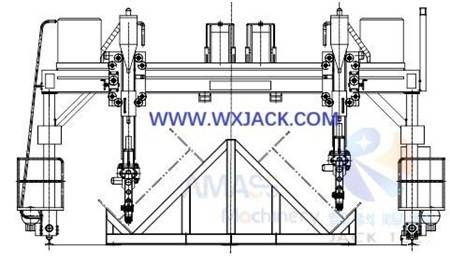

b)  Como revisión, para el boceto de la máquina de control lateral, verifique a continuación la ilustración:   ( Fig.1 )

2. Esquema sobre el uso y operación de la máquina de sierra de viga tipo IH Tipo IH:

1) Tarea:  esta máquina automatizada es para cumplir con sierra automática (soldadura de arco sumergido) en h haz;

2)  Posición en la tecnología de proceso: después de ensamblar y soldar en la mancha en el ensamblaje del haz Z15/ Z18/ Z20 H y la máquina de soldadura de tachuela , el haz H se coloca en los bastidores de soporte de la máquina modelo LHA5C, en la posición plana de la soldadura de filete de 45 ° . (Los bastidores de soporte se colocan y se fijan en el piso del taller debajo del pórtico):

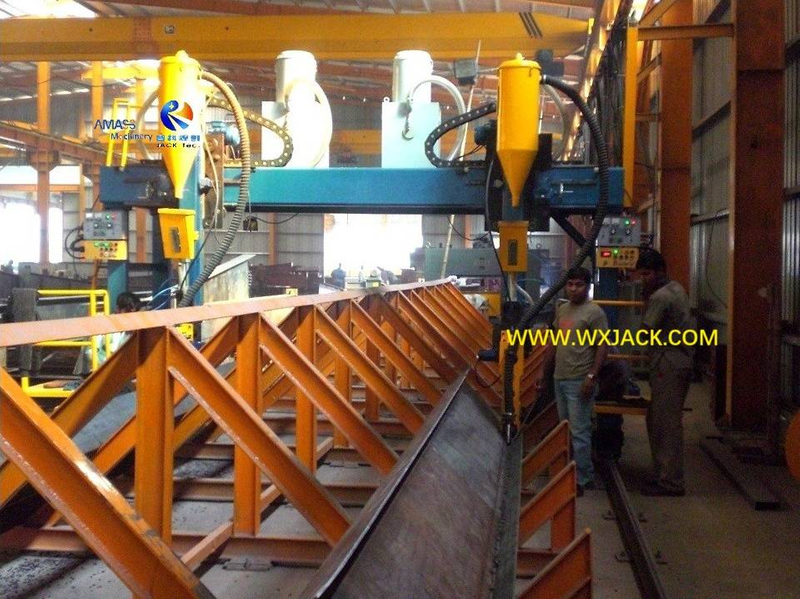

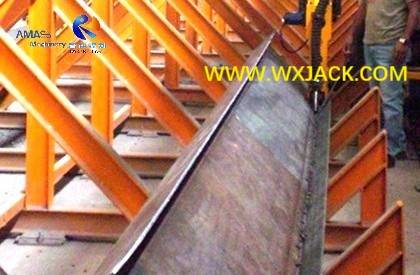

Sierra terminada Viga H H en la rejilla de soporte de Wuxi Jack LHA5C Máquina: ( Fig.2 )

3)  Grado de libertad:  en el proceso SAW de la máquina modelo LHA5C, en su haz horizontal de la cara delantera, las dos piezas de carruajes en movimiento motorizados que se ajustan con dos conjuntos de antorcha de soldadura de sierra, que pueden moverse hacia la izquierda y el haz hacia la derecha a lo largo del haz transversal de la pórtica, así como hacia arriba y hacia abajo a lo largo de las dos piezas de los brazos verticales instalados en el haz transversal de la gancho;

4) In this way, during working of the LHA5C model Gantry type I  H Beam SAW Machine , the two sets of welding torches can move along three axis of X / Y / Z , making sure its welding tip precisely aiming at welding seams all along (The forward and backward movement of welding torches in horizontal plane is realized with gantry travel along the rails):

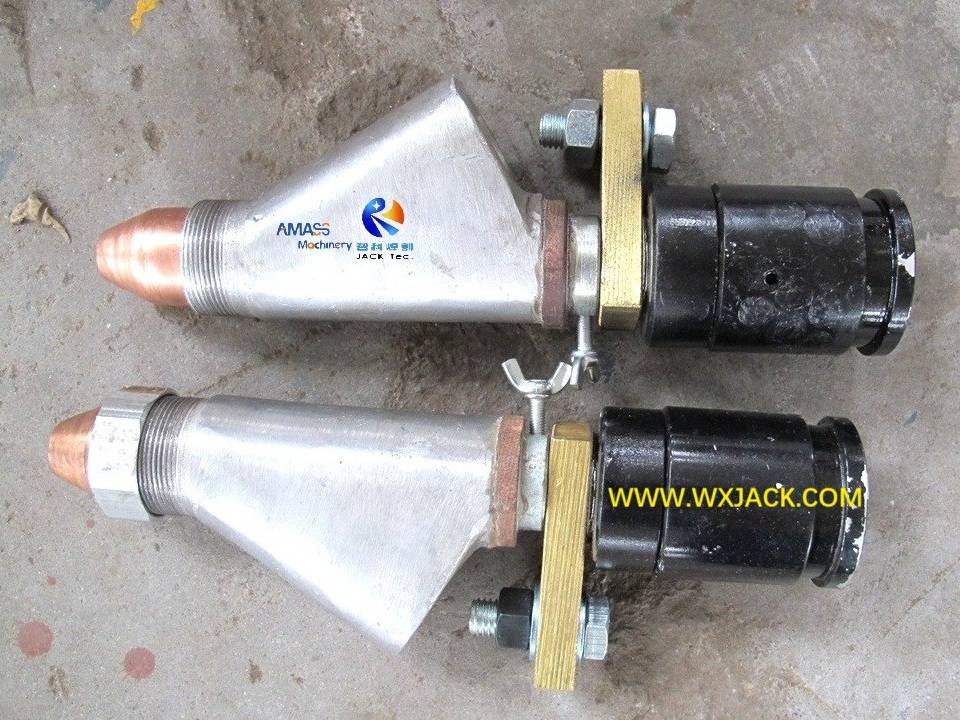

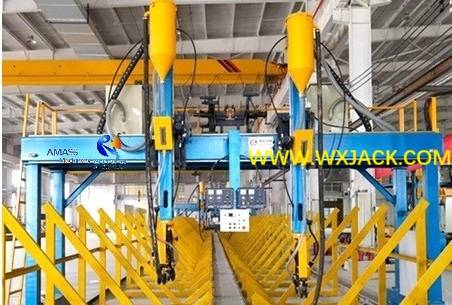

Los 2 conjuntos de carros de soldadura y unidad de antorchas de soldadura instalada en la máquina Wuxi Jack LHA5C: ( Fig.3 )

5) Celda de función de soporte de soldadura:  en un conjunto de máquina de soldadura de arco sumergida de haz de modelo IH LHA5C, hay dos conjuntos de unidad de rastreo de costura de soldadura automática, que se ensamblan en el extremo delantero de las dos piezas de carros mencionadas (una unidad de rastreo en un carro cada uno):::

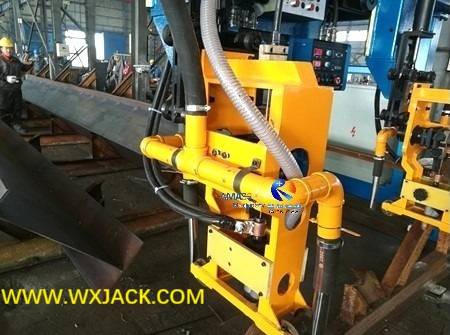

Rastreador de costura de soldadura: ( Fig.4 )

6)  Operación de soldadura en la máquina: para implementar en la sierra en h en haz, el pórtico se mueve a lo largo de los rieles de la máquina de sierra de haz H, realizando soldadura automática de sierra en las dos piezas del haz H:

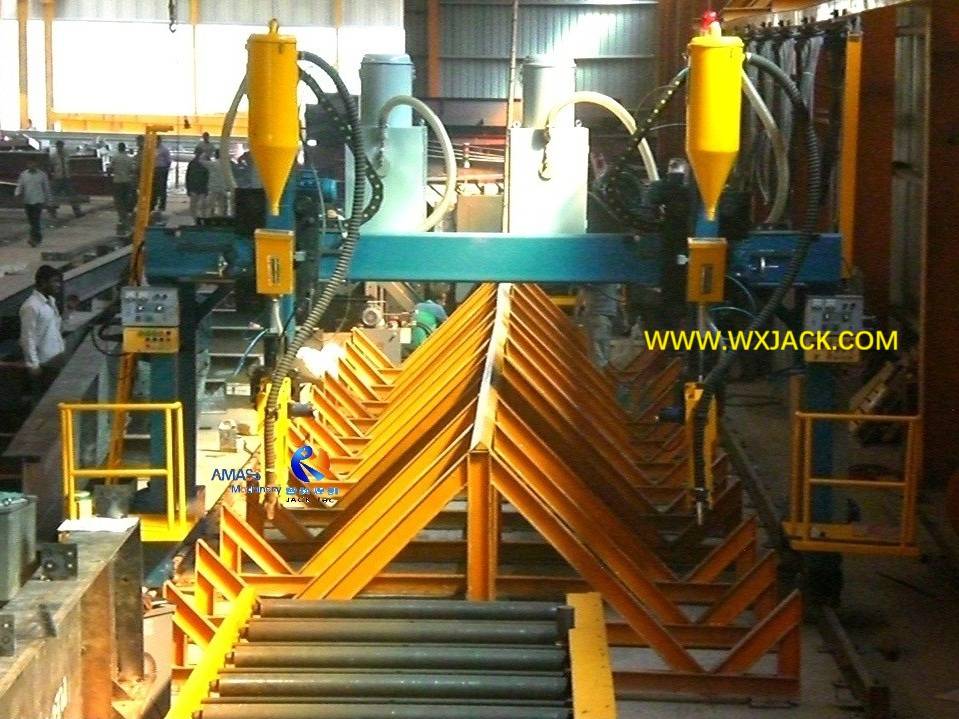

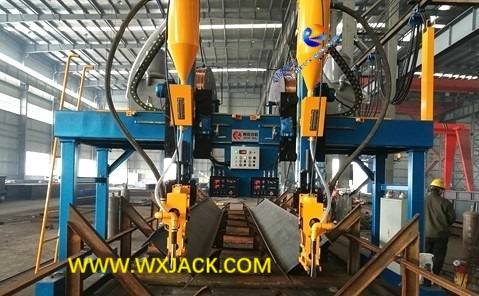

Vista general sobre la ejecución de la máquina LHA5C para la soldadura por sierra en 2 piezas de haz H simultáneamente: ( Fig.5 )

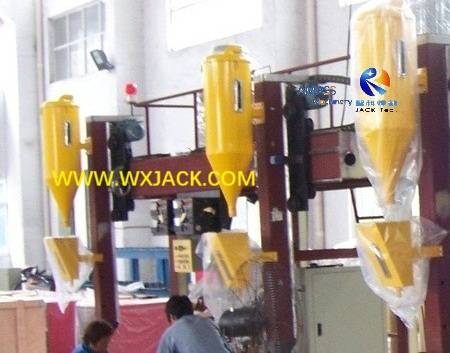

7)  Tolva de flujo de soldadura de sierra: la máquina de la serie LHAC también está equipada con una unidad automática de depósito de flujo y recuperación, 2 piezas en un conjunto de máquina: ( Fig.6 )

3. Componentes principales en la máquina de soldadura de arco sumergido de viga de pórtico LHA5C :

Como se introdujo en la sección del producto de ' Modelos de compras de control lateral LHA4C ', la máquina de la serie LHAC está compuesta principalmente de:

1) Motor Drive Mirando pórtico, se mueve a lo largo de los rieles, esqueleto de la máquina;

2) transexuales transversales de tranvía en movimiento, 2 piezas, base de trabajo y unidades de trabajo de núcleo de la máquina;

3) rastreador mecánico de la antorcha de soldadura, 2 piezas, condición previa en la calidad de soldadura estable y superior de guanrantee;

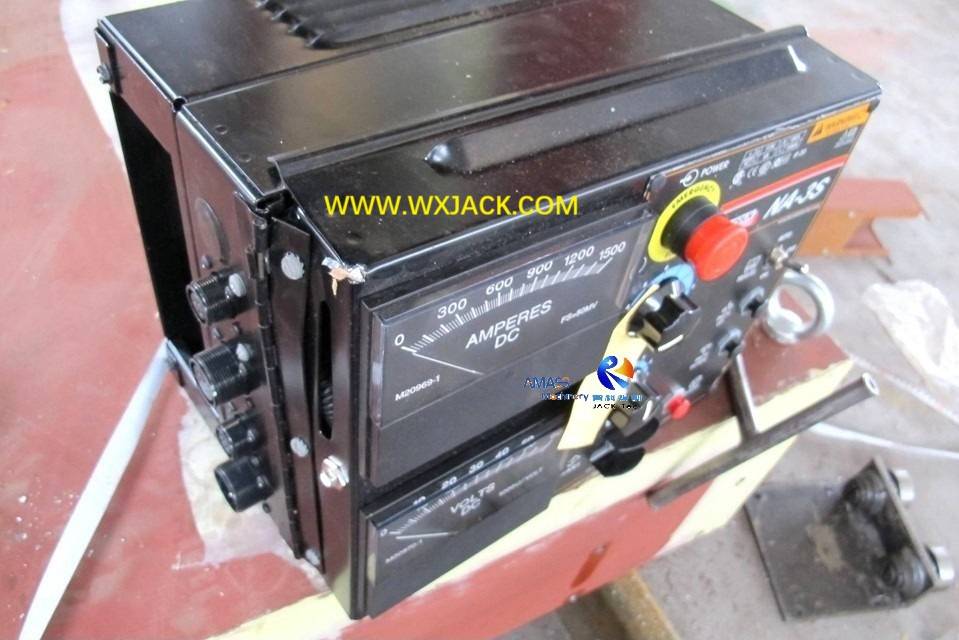

4) máquina de soldadura de sierra, 2 conjuntos o una fuente de alimentación de soldadura, principales unidades de función subcontratada de la máquina de soldadura del haz H;

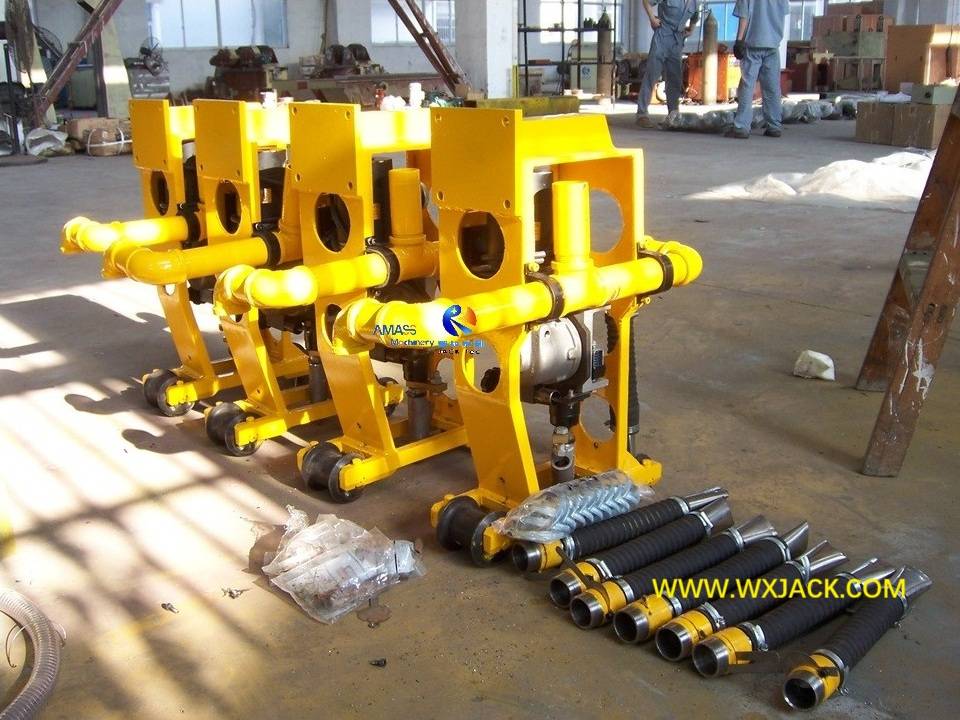

5) Unidad de recuperación y reciclaje de flujo de soldadura, 2 juegos, indispensables para la operación de sierra;

6) Sistema de gas y sistema de control eléctrico.

4.  Transmisión de unidades de soldadura en la máquina de sierra de haz tipo H de pórtico LHAC :

La transmisión adecuada de las mociones de trabajo es fundamental para garantizar la entrega de alta calidad de haz H de alta calidad de la máquina de pórtico de la serie LHAC:

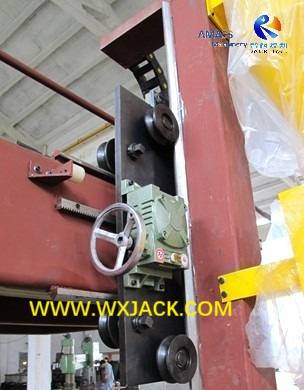

1)  Por medio de dos conjuntos de rodillos excéntricos ajustables y riel de sección V de alta precisión, el movimiento liso vertical y horizontal de las antorchas de soldadura puede estar completamente garantizado: ( Fig.7 )

2)  El movimiento horizontal de los carruajes a lo largo de los pórticos se controla con un reductor de mango y unidad de estante de engranajes;

3) El movimiento vertical de la antorcha de soldadura a lo largo del brazo de soldadura se cumple con el reductor de motor y la rejilla.

5. Proceso de sierra controlado con una unidad de rastreo de arco de la máquina de soldadura de haz tipo H de pórtico LHAC :

1) Los dos conjuntos de la unidad de rastreo de arco sirven como retroalimentación del proceso de soldadura, enviando una señal para controlar el sistema de la máquina LHAC y, por lo tanto, dos conjuntos de fuente de alimentación de soldadura en consecuencia. Para ser específico, monitorea en el proceso de soldadura de SAW, y envía una señal de detección de detección al centro de control, formando un sistema de control de retroalimentación negativa de circuito cerrado del proceso de sierra en la máquina;

2) Estos dos conjuntos de unidad de rastreo de arco de soldadura están diseñados y hechos por nosotros (Jack Wuxi), e instalados en los carros de soldadura en el haz transversal del pórtico de la máquina de sierra de haz H.

6. Parámetros técnicos de la máquina de soldadura de pórtico de haz LHA5C H:
