Tecnología de sierra avanzada LHA Modelo H Máquina de soldadura de pórtico de viga

Uso de la máquina: la máquina de soldadura de arco de arco sumergido del marco del modelo LHA ​​del haz produce la soldadura h de haz (haz) con sierra avanzada (soldadura de arco sumergido) tecnología de arco , de arco único o arco en tándem , dependiendo de la demanda del cliente o la condición práctica.

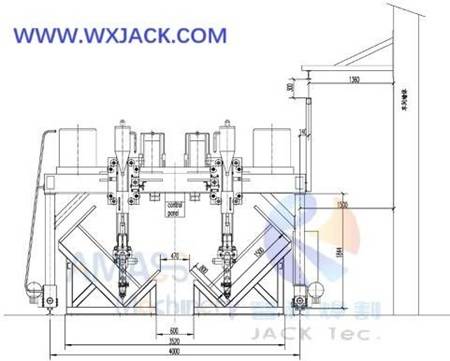

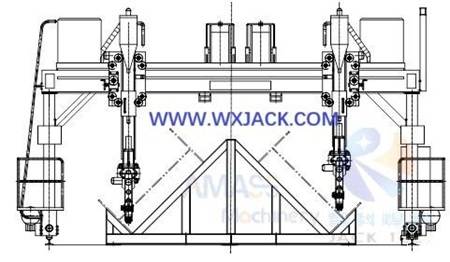

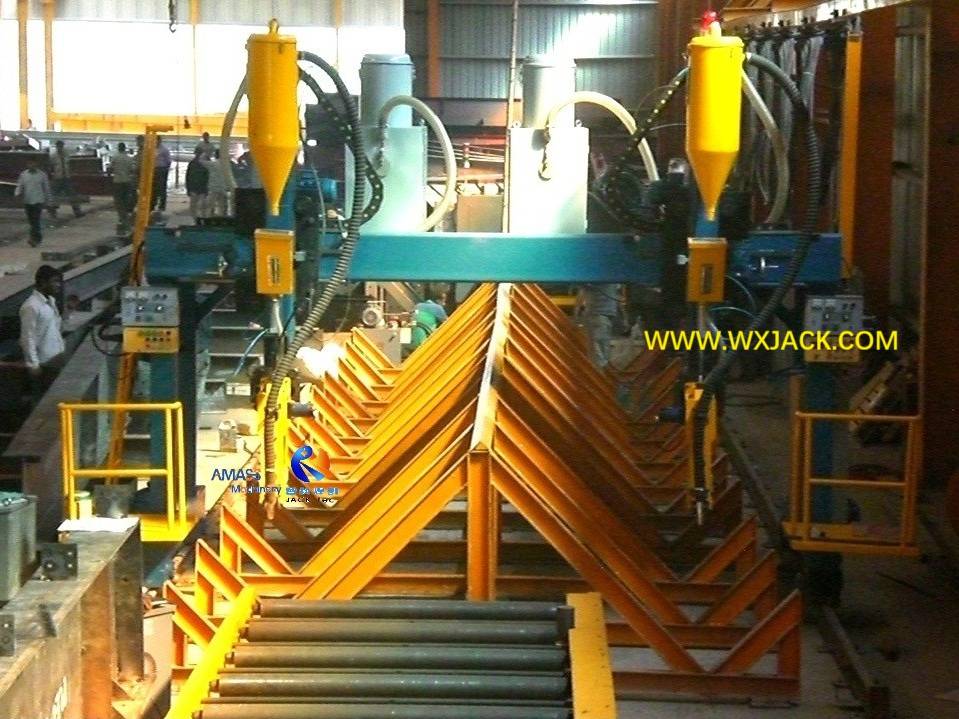

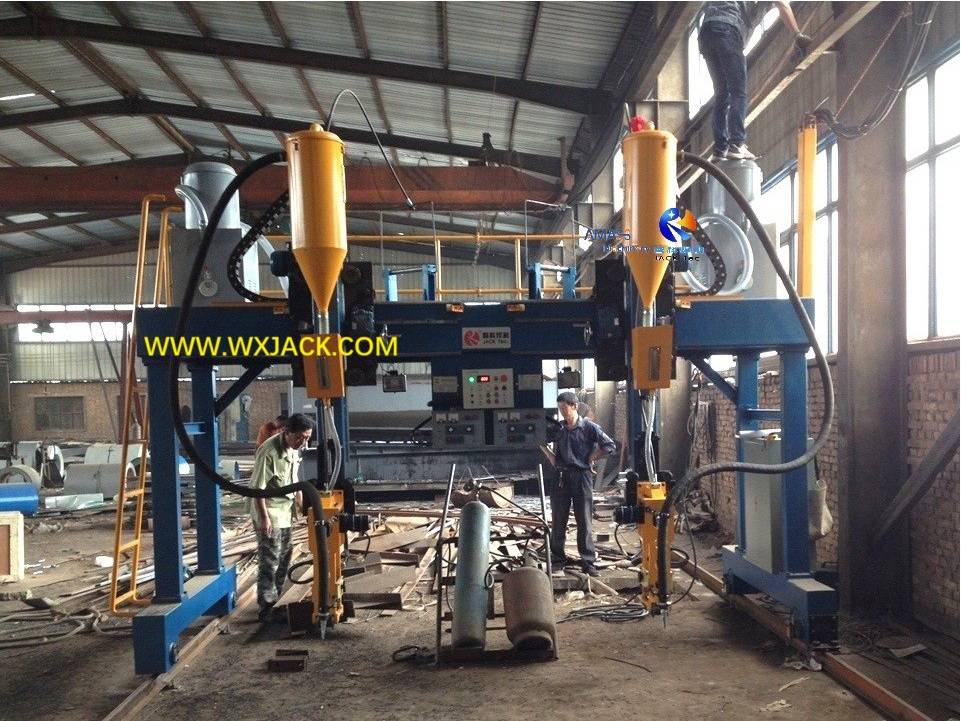

Impresiones de diseño en máquinas Wuxi Jack LHAC (control lateral) y LHAZ (control central): ( Fig.1,2 )

1. Arco único de tecnología de sierra en el marco de pórtico LHA ​​H Beam Saw Machine:

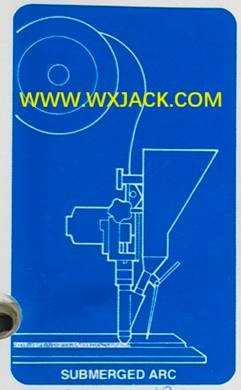

Denotación: esto se refiere a ' pieza única de alambre de soldadura genera arco de soldadura ': ( Fig.3 )

1) Con este tipo de tecnología de sierra, la altura de soldadura de cada paso de la costura de soldadura es de alrededor de 10 mm;

2)  En tal caso, se utiliza un conjunto de fuente de energía de soldadura (máquina de soldadura) para soldar una pieza de pieza;

3)  Entonces, para la máquina modelo LHA ​​( máquina de soldadura de haz T de tipo Lht H también), un conjunto de la máquina debe estar equipado con dos conjuntos de fuente de alimentación de soldadura (porque dos piezas de haz H están soldadas al mismo tiempo en la máquina):

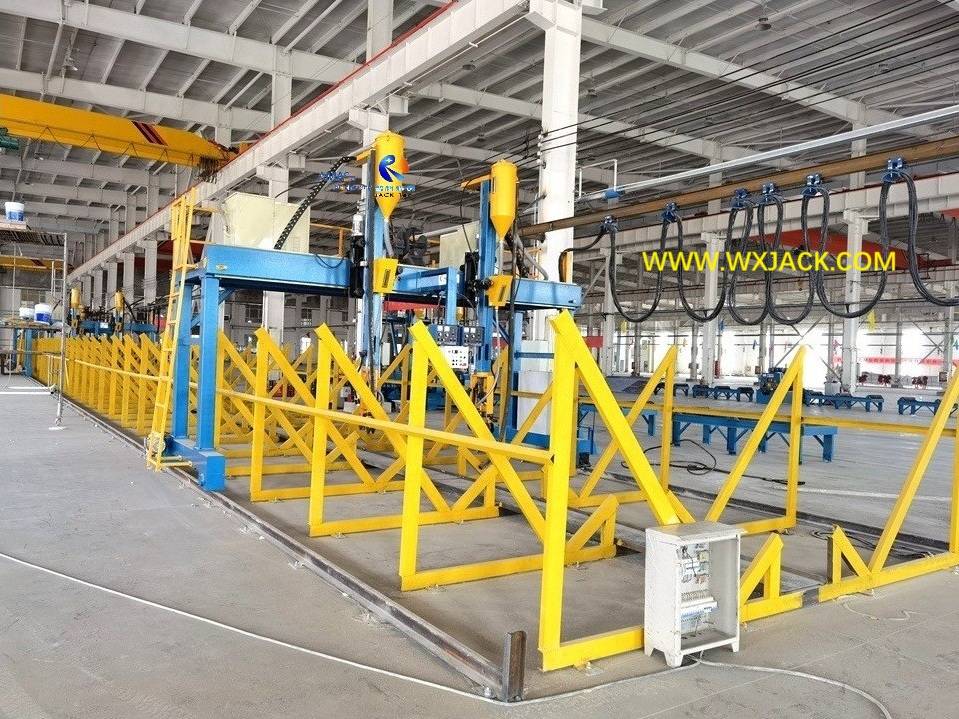

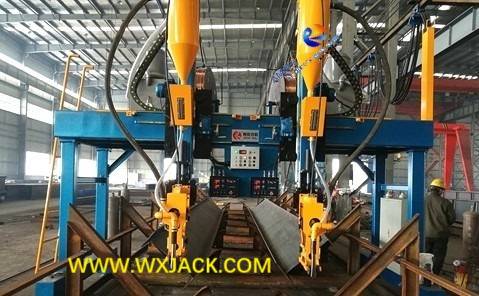

2 piezas de haz H se pueden soldar simultáneamente en la máquina de la serie LHA: ( Fig. 4 )

4)  En cuanto al marco de la columna LHC H Beam Saw Machine , un conjunto de la máquina debe equiparse con un conjunto de fuente de alimentación de soldadura solamente (porque una pieza de h en cualquier momento de trabajo de este tipo de máquina):

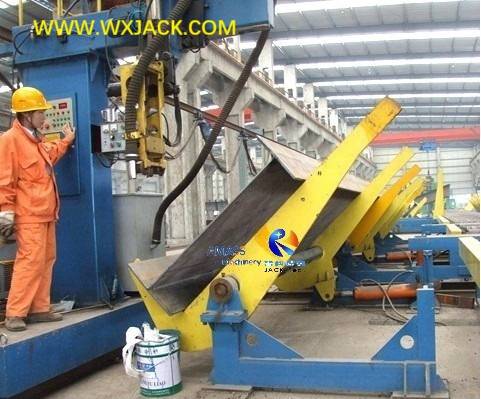

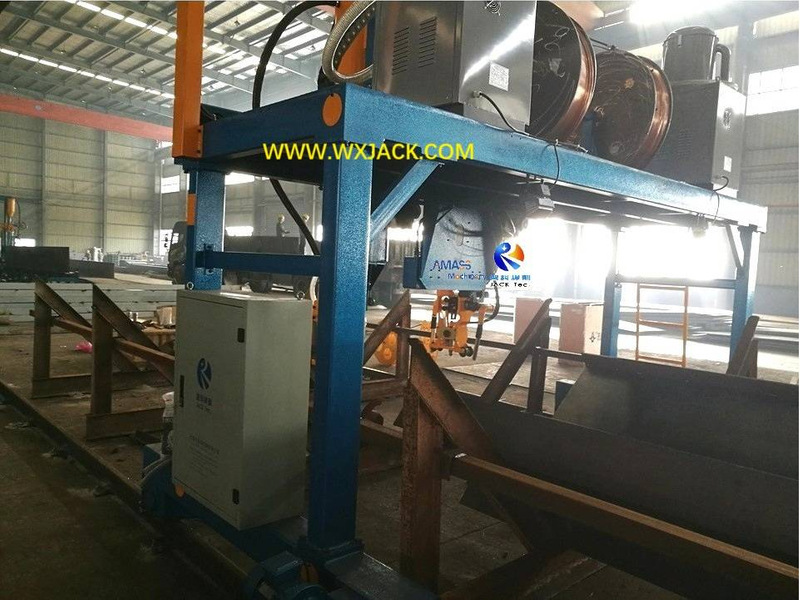

Hay una pieza de higos H disponibles para soldar en el modelo LHC, que generalmente se aplica en la línea de haz H automática: ( Fig.5 )

2. Arco en tándem de tecnología de sierra en el marco de pórtico LHA ​​H Máquina de soldadura de haz:

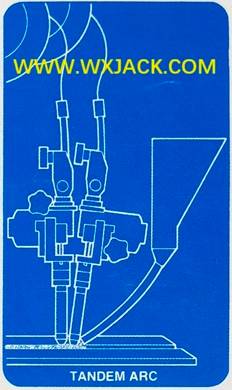

Denotación: Esto se refiere a ' Dos piezas de alambre de soldadura generan arco de soldadura doble '. Con dicho tipo de sierra, la altura de soldadura de cada pase de la costura de soldadura puede ser de hasta 20 mm: ( Fig.6 )

1) Por esta razón, para el haz H con un grosor web por encima de 20 mm (generalmente llamamos vigas H como 'gruesas '), los clientes tienen dos opciones en la configuración de la máquina:

2)  se adopta con un arco único discutido en el segmento anterior. La máquina de soldadura de la viga del marco de pórtico se mueve hacia adelante y hacia atrás a lo largo del riel dos veces, y al mismo tiempo aplica sierra en el haz H dos veces;

3)  o, adopta con el arco en tándem de este segmento. En tal condición, la máquina de marco de pórtico del modelo LHA ​​puede terminar la sierra en el haz H con soldadura de un pase. Entonces, también duplica la productividad;

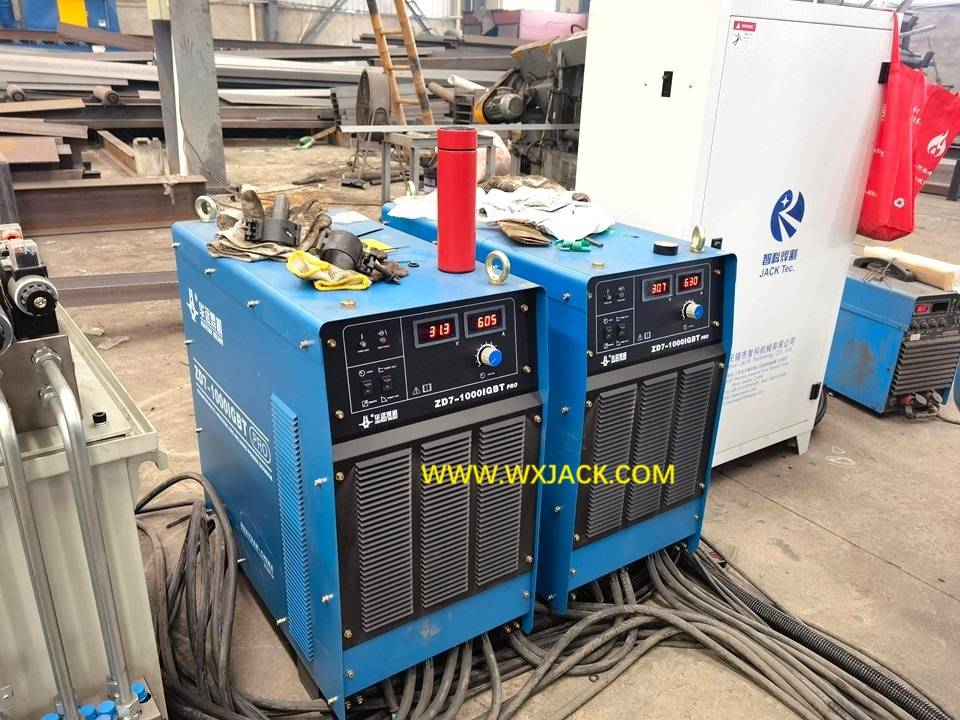

4)  Con la introducción del arco en tándem , se deben usar dos conjuntos de fuente de alimentación de soldadura para una pieza de soldadura de haz H. O, en otras palabras, cuatro conjuntos de fuente de alimentación deben equiparse en un conjunto de máquina de soldadura de haz Modelo H de LHA (esto es cierto con la máquina de sierra de haz LHT H también; mientras que para un conjunto de máquina de tipo de columna LHC, debe ser dos conjuntos de fuente de alimentación).

3. ARCO TEMBRE DE TECNOLOGÍA DE SAW EN LA MÁQUINA DE SOLDADA DE VIDA H VIDA:

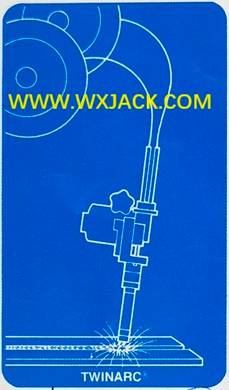

Esto se refiere a ' Dos piezas de alambre de soldadura generan arco de soldadura única '. Por lo general, se aplica en la posición de soldadura de filete plana en el haz H:   ( Fig.7 )

1) La soldadura de filete plana significa que la pieza de trabajo se coloca plana en posición horizontal, mientras que la antorcha de soldadura está a 45 °; El ensamblaje de la serie PHJ y ZHJ H -Beam soldan la máquina integral  desarrollada por nuestra empresa se adopta con soldadura de filete plana;

2)  Como comparación, la soldadura de filete de 45 ° utilizada en la máquina de soldadura de haz LHT/ LHC/ LHC H es, la pieza de trabajo H se coloca en una posición de 45 °, mientras que la antorcha de soldadura está en una posición vertical recta;

3)  La soldadura de filete plana no es tan fácil como la soldadura de filete de 45 ° en términos de producir la costura de soldadura de buena apariencia. Sin embargo, con la adopción del arco gemelo, este objetivo se puede cumplir;

4)  Además, el arco gemelo puede aumentar la velocidad de soldadura alrededor del 5%, lo que hace la contribución a la alta eficiencia de producción en la máquina;

5)  Tener una comparación intuitiva en la soldadura de filete plana aplicada en la máquina integral de soldadura de viga Phj & Zhj H, con la soldadura de filete de 45 ° (ambos tipos pertenecen a soldadura de arco sumergido) aplicado en el tipo de columna LHC y el marco LHT T y la máquina de soldadura de gancho de la viga grande I LA LOGA, verificar por debajo de la foto: Photo::

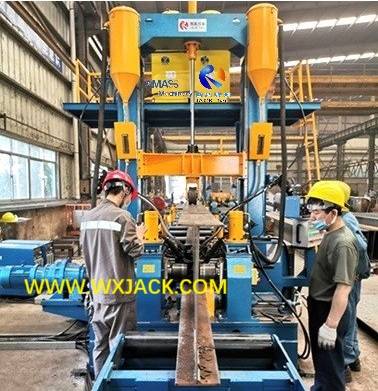

H Viga Posición en la máquina 3 en 1: ( Fig.8 )

4. Parámetros técnicos del marco de pórtico LHA ​​H Máquina de soldadura de haz:
