Máquina de soldadura de pórtico de viga de Viajes H de Marco LHA

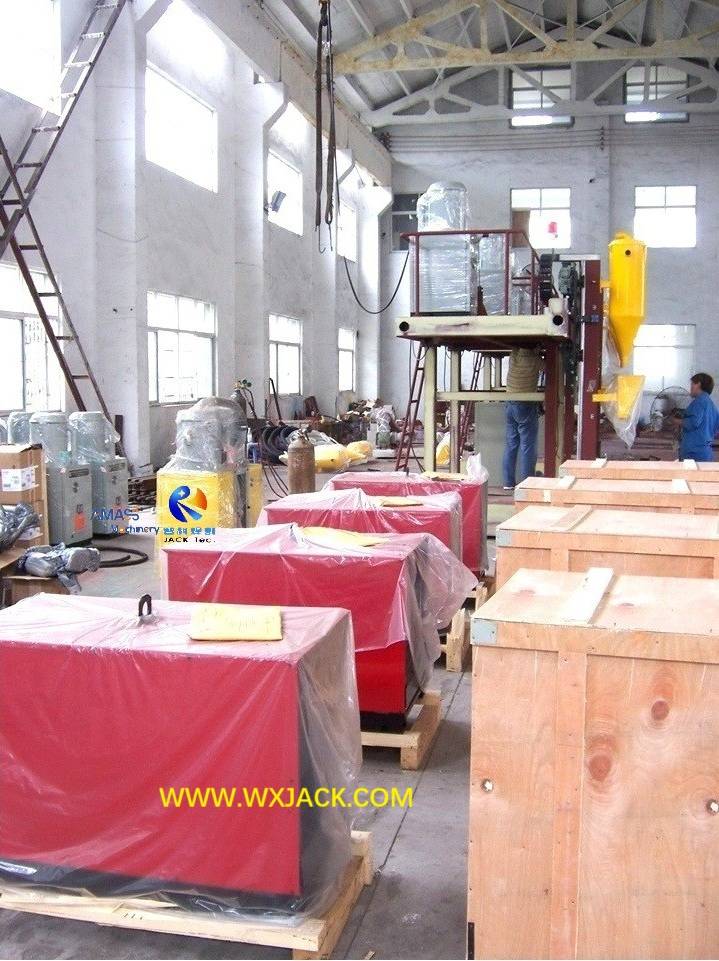

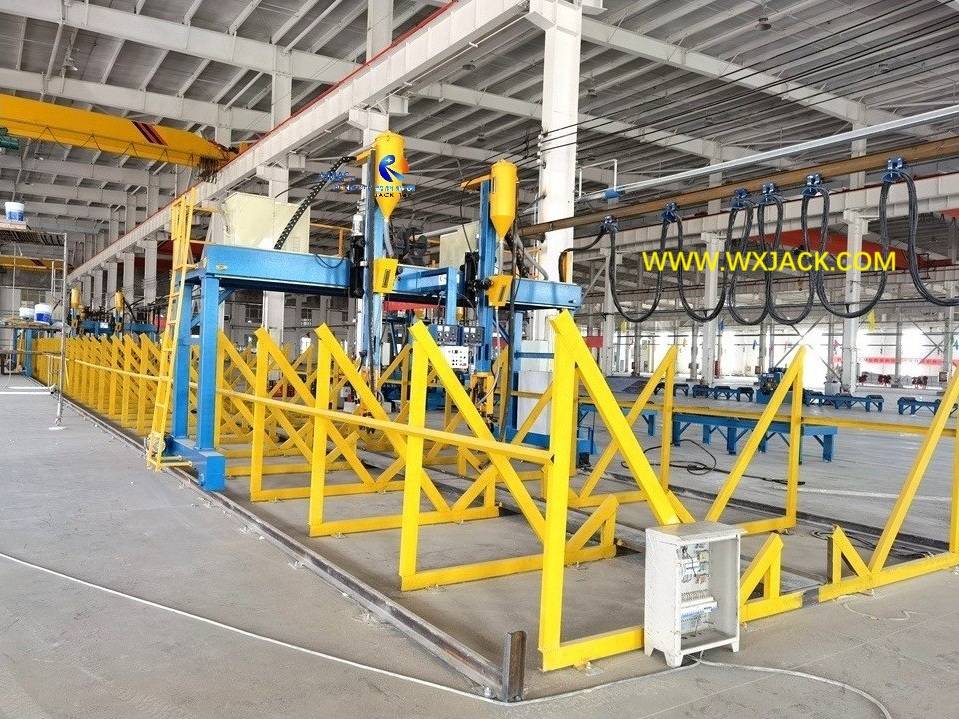

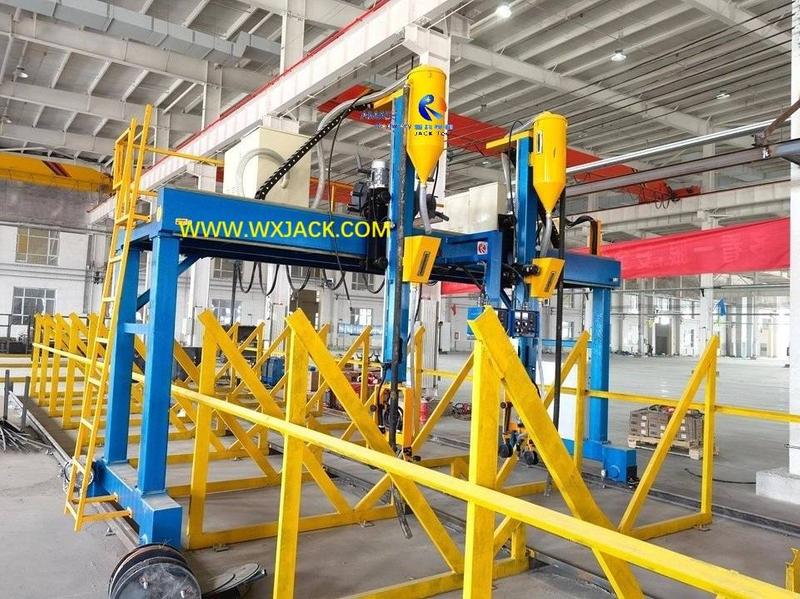

Importancia de la máquina: el equipo de soldadura de arco sumergido de viga de la serie LHA Tipo H tiene una amplia aplicación en la industria de la estructura de acero. Las 6 fotos adjuntas muestran varios tamaños y configuraciones de dicha máquina de modelos LHA que se usan en el sitio del cliente y la instalación de Wuxi Jack. Es el boceto es el siguiente:

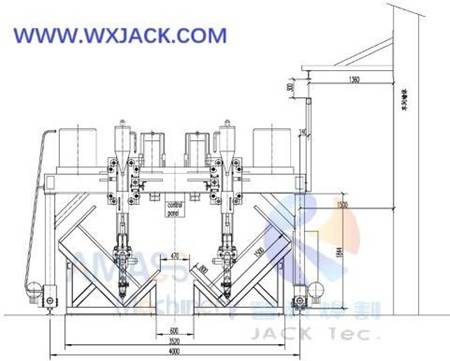

Marco principal mecánico de la máquina LHA: ( Fig.1 )

1. Células de trabajo principales de la serie LHA Hi Beam Weam Machine:

La máquina Type de pórtico de modelos LHA es una especie de equipo totalmente automático, para adquirir en soldadura de arco sumergido de haz de alta viga, integrando la manipulación de abajo en un solo conjunto de máquinas:

1)  Máquina principal de sierra --- a modo de panel de operación de máquina;

2) dos conjuntos de fuente de alimentación SAW --- a través de su propia consola de control y panel de operación de la máquina modelo LHA;

3)  Dos conjuntos de la Unidad de recuperación y reciclaje de flujo de soldadura por SAW --- a modo de operación del panel de esta máquina modelo LHA;

4)   dos conjuntos de alimentador de alambre de sierra --- a modo de operación del panel de esta máquina Tipo de pórtico de la serie LHA;

5) Dos conjuntos de unidad de rastreo de arco --- Tipo mecánico, no es necesario tener manipulación manual durante la soldadura de sierra en la máquina de soldadura de haz LHA H;

En una operación conveniente y fácil. Un operador puede administrar todas estas celdas de trabajo.

2. Despliegue de las principales células de trabajo en la serie LHA Tipo H Máquina de soldadura de haz:

La manipulación mencionada de todas las unidades de funciones se realiza bajo la condición de que estos componentes se implementan en diferentes secciones específicas dentro de este gran equipo de dimensión general:

1) Los suministros de SAW se colocan en el piso del taller junto con los rieles de viaje paralelos largos, de manera fija;

2) Junto con sus tolvas, las unidades de recuperación de flujo de soldadura y reciclaje se colocan en el lado superior del haz de la pórtica, y se mueven junto con pórtico que se mueve durante el proceso de soldadura de la máquina de soldadura del haz H;

3) Los alimentadores de alambre de soldadura  y las unidades de rastreo de arco de soldadura se ensamblan con antorcha de soldadura por sierra, lo que componen en un conjunto completo de unidad de soldadura de sierra, que se ajusta en el carro transversal de esta máquina de sierra de viga tipo I de pórtico LHA. Y cada conjunto de carro se instala en la viga del marco de pórtico, en su lado frontal.

Para dar una introducción clara, consulte la imagen a continuación:

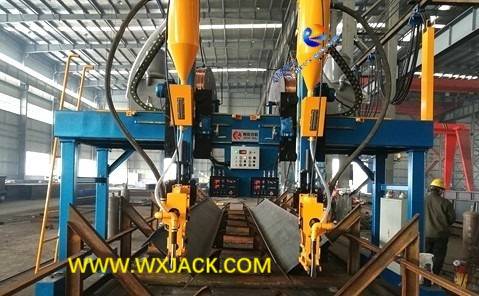

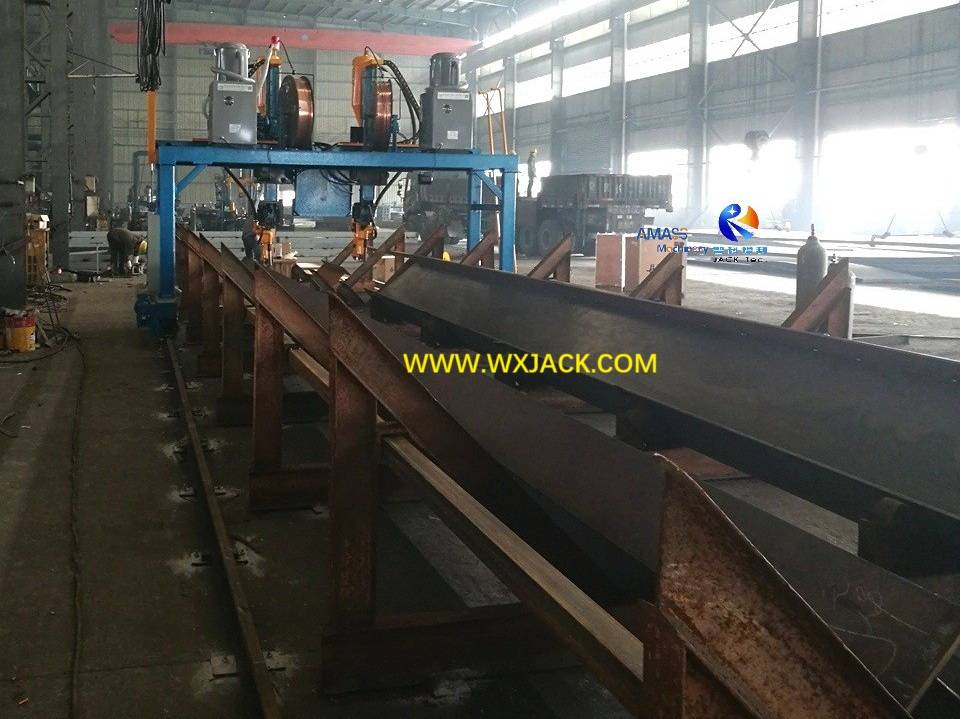

Vista frontal en la máquina Wuxi Jack Lha en el taller de clientes:   ( Fig.2 )

3. Gestión de la operación para el trabajo de la máquina de soldadura de pórtico de haz modelo I LHA :

1) El control de este equipo de soldadura de arco sumergido de viga de pórtico LHA ​​(también LHC y LHT) se realiza con ' Un botón que comienza y apaga toda la máquina ';

2)  Lo que significa que, con el botón 'soldadura en ' presionado en el panel de operación de esta máquina de soldadura de haz Modelo H de LHA, la máquina en sí y todas las unidades de función de soldadura auxiliar mencionadas anteriormente se iniciarán para trabajar juntas o apagar para romper. Verifique el boceto adjunto en el panel operativo de la máquina de la máquina modelo LHA ​​exportada a Rusia:

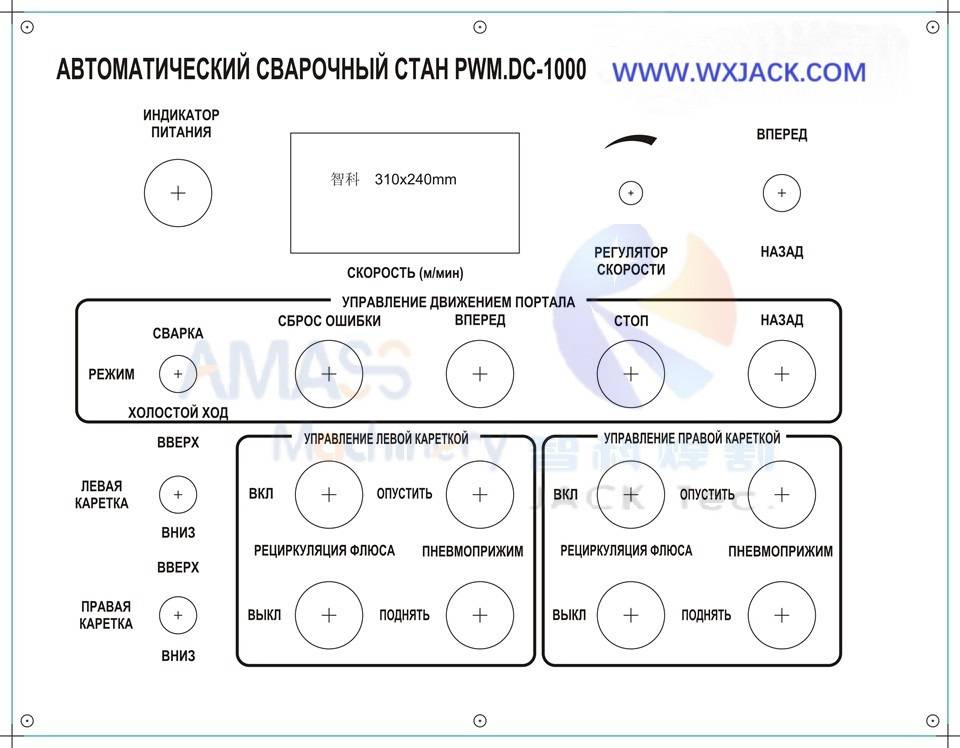

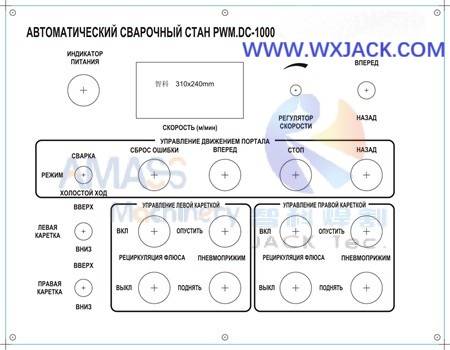

Panel operativo de idioma ruso de Wuxi Jack exportado a Rusia LHA Modelo H Equipo de soldadura de haz: ( Fig.3 )

3) Igual que la máquina de soldadura de pórtico de haz de la Serie I LHT , la placa de control eléctrico del modelo LHA ​​se coloca en el lecho de marco de pórtico mecánico, en su lado lateral. Por favor, consulte la imagen de abajo. Dicha disposición tiene la ventaja de un enrutamiento de cable conciso y a corta distancia en toda la máquina, así como jugar como contra el peso para dar un seguro doble contra el marco de pórtico de la caída (aunque esto es muy baja probabilidad):

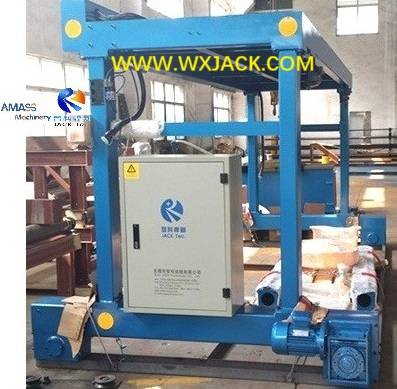

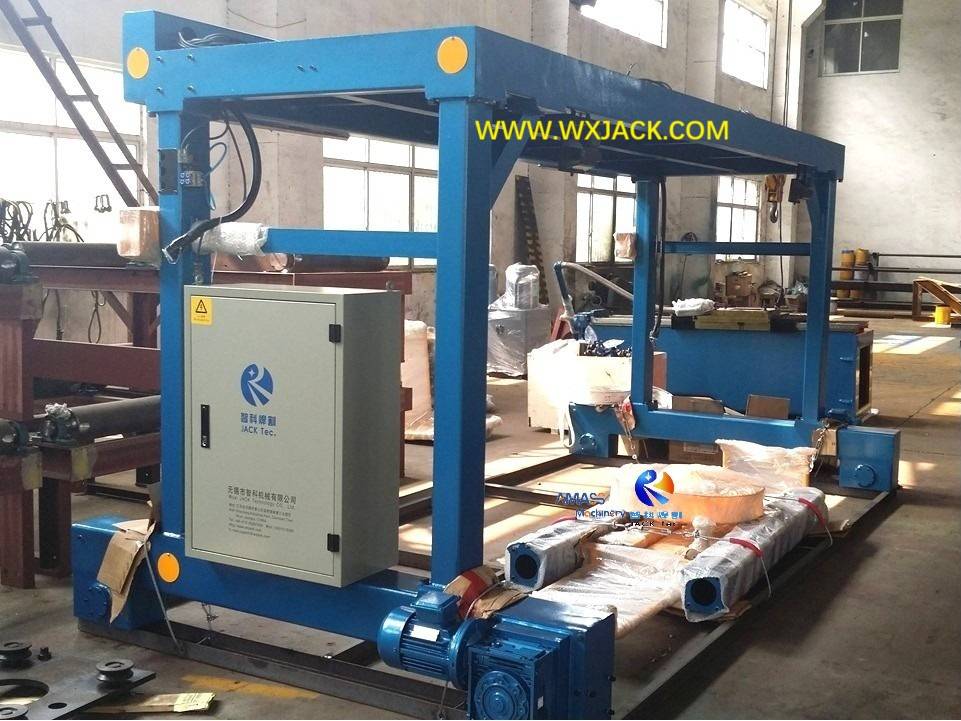

Consejo de control léctrico de la máquina LHA y su posición de colocación: ( Fig.4 )

4) Notas complementarias sobre  la máquina de soldadura de haz H:

a) Para el otro tipo de modelo utilizado común además de LHA y LHT : el modelo de estructura de columna LHC, verifique la sección del producto de ' LHC Type de columna ';

b) Para comprender el modelo específico de la máquina de modelos LHA como ejemplo, verifique la sección del producto (u otra sección) de ' 4M Rail Span LHA4Z Automatic Machine '.

4. Parámetros técnicos de la máquina de soldadura de viga tipo H de modelo LHA :
