LHC Movimiento en voladizo IH Máquina de soldadura de sierra de sierra de viga

A. Uso y aplicación de la máquina de soldadura de sierra de sierra LHC I H Beam:

1.  Función: como uno de los tres tipos de la máquina de soldadura de sierra de haz I H, el modelo , LHC LHC produce una viga H soldada de arco sumergido, siguiendo su ensamblaje y antes de alisar el alisado de la brida:

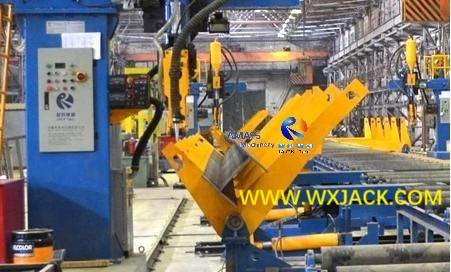

Wuxi Jack LHC Model Machine tiene soldadura por sierra en una altura H de 1200 mm Viga, que se coloca sobre 60° Equipo de rotación: ( Fig.1 )

2. Sitio de trabajo: a diferencia de la serie LHA y las máquinas modelo LHT en la soldadura de sierra de haz H, que generalmente se aplican como equipos individuales, aquí la máquina modelo LHC se aplica básicamente en la línea automática de producción de soldadura de haz ih , en forma de cuatro conjuntos desplegados juntos, trabajando en las 4 costuras de soldadura de H viga respectivamente::

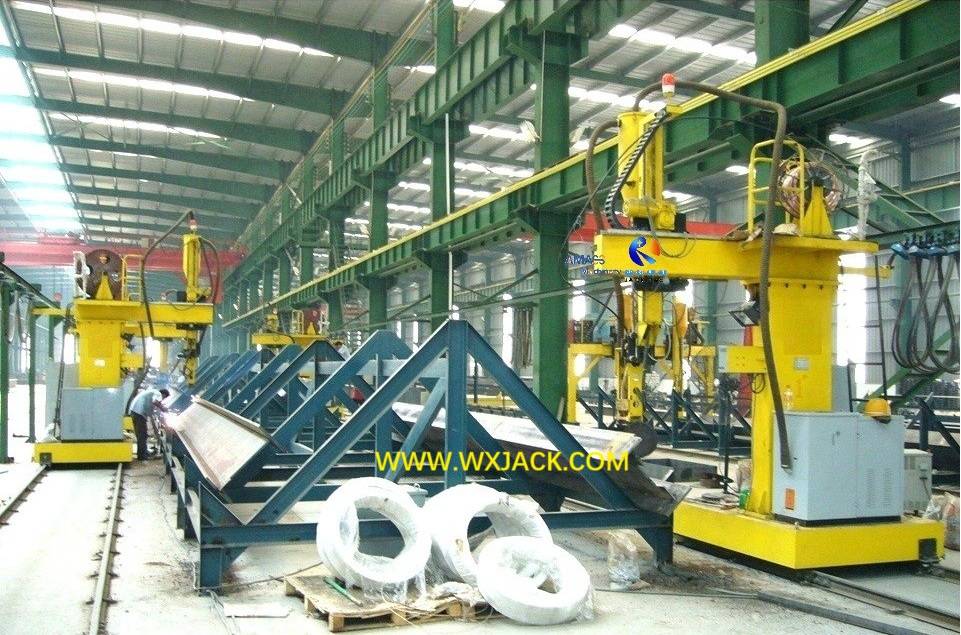

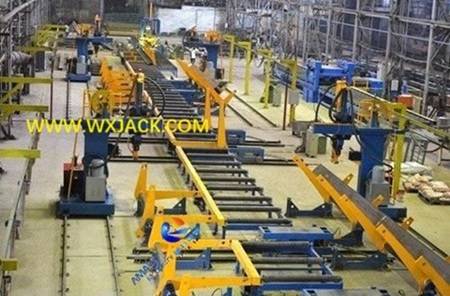

4 conjuntos de máquinas modelo Wuxi Jack LHC , dispuestas en el área de sierra de la línea automática de haz H: ( Fig.2 )

B. Operación en LHC Trolley Moving IH Beam Welding Machine:

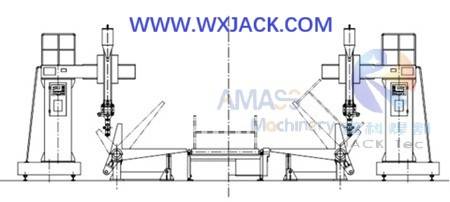

a)  Diseñar boceto en la estructura y el diseño de 2 conjuntos LHC : ( Fig.3 )

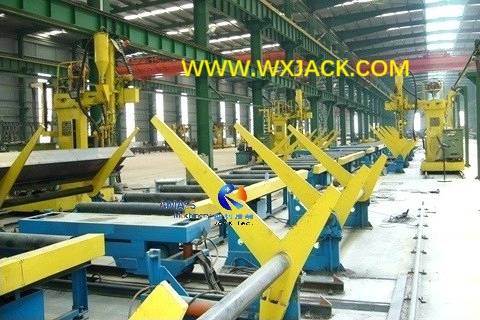

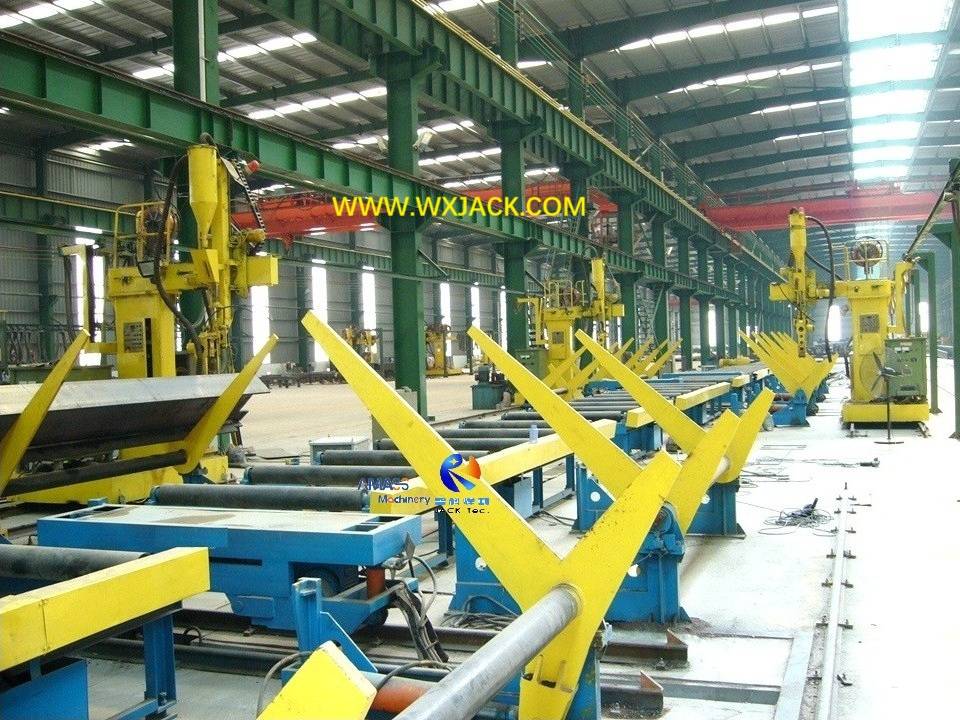

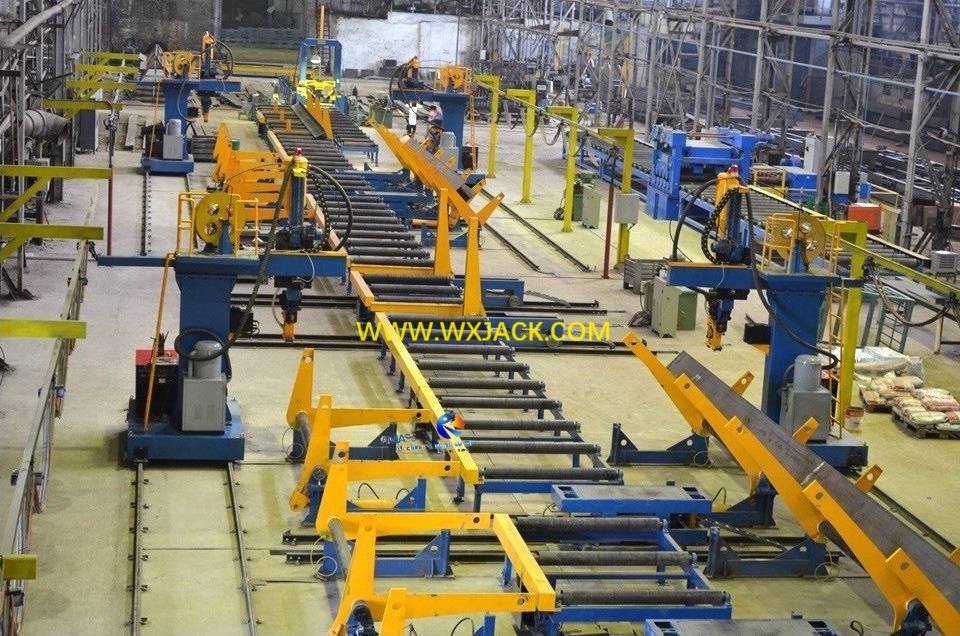

b)  En el diseño del sitio de la máquina modelo LHC en la línea automática de haz H: ( Fig.4 )

1 . ​ ​

1)  Preparación: por medio de transportadores, las vigas H con soldadura de tachuelas y soldadas de la estación anterior se colocan en un equipo de volcado hidráulico de 60 ° y se convierten en 45una posición de soldadura de filete de °;

2) Grado de libertad: durante la etapa de soldadura de sierra y controlado con rastreador de costura de arco de soldadura automática, la antorcha de soldadura se mueve en los tres ejes de :

a) Dirección horizontal , del eje x , para modular el movimiento transversal de la antorcha de soldadura a lo largo del haz de la máquina LHC . Este movimiento se puede controlar con volante:

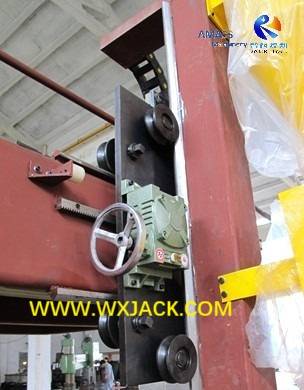

Instalado en el mecanismo de la antorcha de soldadura para ajustar su posición: ( Fig.5 )

NOTA: Algunos clientes solicitan el control del motor a lo largo de esta dirección en la máquina de soldadura con sierra de haz de haz. En tal condición, instalamos un motor en el haz transversal y tenemos un interruptor de palanca en el colgante de operación para manipularlo;

b)  eje y , hacia arriba y hacia abajo, la unidad de motor. Se logra con el interruptor de palanca en el panel de operación de la máquina;

c)  Aje z , hacia adelante y hacia atrás a lo largo del riel. Este movimiento se realiza con el movimiento del tranvía;

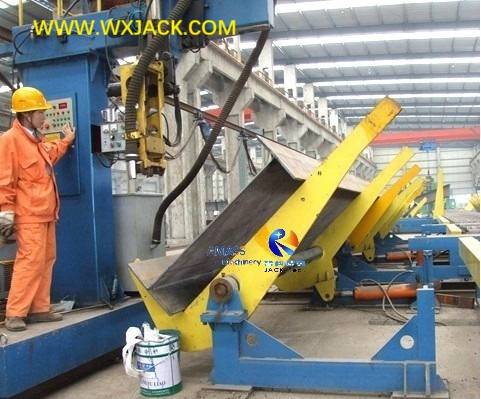

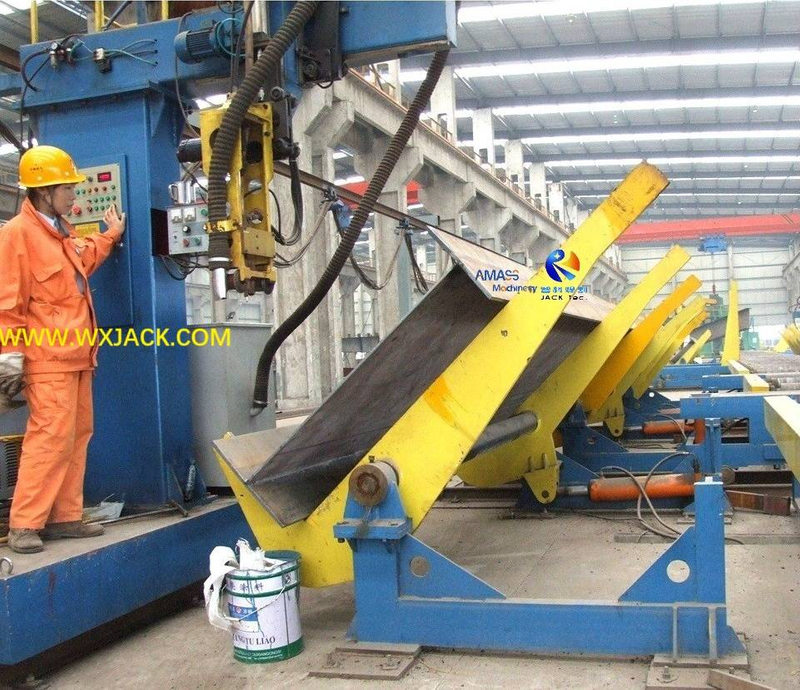

De esta manera, la antorcha de soldadura se puede controlar la alineación precisa en la costura de soldadura todo el tiempo: ( Fig.6 )

2.  Consumibles de LHC Trolley Moving IH Beam Saw Welding Machine:

1)  Durante su operación diaria en soldadura por sierra, hay dos tipos de consumibles con un alto consumo de volumen:

a)  Flujo de soldadura de sierra, el grado recomendado es SJ101;

b)  alambre de soldadura de sierra, φ3.2 ～ φ5mm cable sólido:

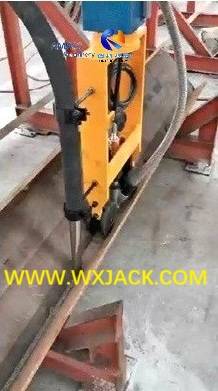

Mecanismo de antorcha de soldadura, en viga de 45° H en la máquina modelo LHC : ( Fig. 7 )

3.  Servicio diario en LHC I H HEAM Máquina de soldadura del tranvía:

1) Para el reemplazo de la sierra de reemplazo de los cable de alambre y el flujo de soldadura, el operador debe conducir el brazo de soldadura transversalmente a la ubicación cerca de la columna vertical de la máquina y realizar el trabajo de reemplazo en la plataforma;

2)  Esto es para mantener el equilibrio de la máquina LHC en el mejor grado. Esto es muy importante para la gestión precisa en soldadura de arco sumergido con rendimiento estable.

C. Tecnología de proceso en LHC Trolley Moving IH Beam Saw Welding Machine:

1. 2 Zonas de soldadura: en el diseño de la línea de producción automática del haz H, los cuatro conjuntos de máquina modelo LHC se dividen en dos grupos :

1) Los dos primeros conjuntos funcionan en el primer área de soldadura, y los segundos dos conjuntos en la segunda área de soldadura;

2) Movimiento automático, fluido y de ahorro de mano de obra del haz H en 2 zonas de soldadura:

a)  El volteo y el transporte de h viga entre los cuatro conjuntos de máquina LHC (o, para ser más precisamente, entre las áreas de soldadura primera y segunda) se logra con un estante de volcado de 90 ° y 180 °, así como transportador de acero, sin intervención humana;

b) De esta manera, las cuatro piezas de costuras de soldadura en un trozo de haz H se pueden soldar en una línea de corriente con los cuatro conjuntos de LHC;

2. Movimiento principal del tranvía de la máquina de soldadura del tranvía LHC I H Beam:

1) Estructura mecánica: la máquina modelo LHC se adopta con el tranvía en movimiento del motor como su marco principal para la operación. Todas las unidades de máquina restantes:

a)  mecanismo de antorcha de soldadura;

b)  Saw Fuente de alimentación;

c)  estructura en voladizo, de columna vertical y brazo de voladizo;

d)  tablero de control eléctrico y panel de operación;

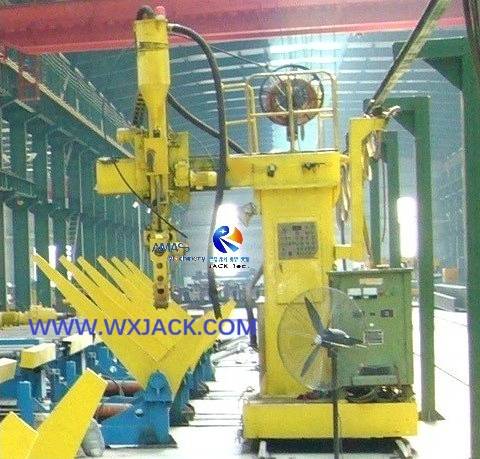

Están todos instalados en este carro móvil motorizado: ( Fig.8 )

2) Operación de soldadura de sierra:

Durante el trabajo, después de hacer un ajuste en la posición correcta de la antorcha de soldadura, el carrito se puede comenzar a moverse a lo largo del riel, que también se mueve a lo largo de h haz que se coloca en bastidores de volcado de una máquina de rotación de 60 °, cumpliendo la operación de soldadura de sierra al mismo tiempo;

3 . ​ ​

1) La velocidad de mudanza del tranvía, que también es la velocidad de soldadura en el haz H, se controla con inversor de CA y se muestra instantáneamente con pantalla digital;

2) Basado en la brida del haz H y el grosor de la red para soldar, así como la corriente de soldadura y el voltaje de la fuente de alimentación de la sierra necesaria, la velocidad de soldadura de sierra aplicable está dentro del rango de 240 ~ 2,400 mm/min. , ajuste continuo. Esta velocidad se establece con la perilla de giro en el panel de operación;

3)  De pie en el tranvía, el operador puede observar esta velocidad de soldadura en tiempo real y hacer un ajuste si es necesario:

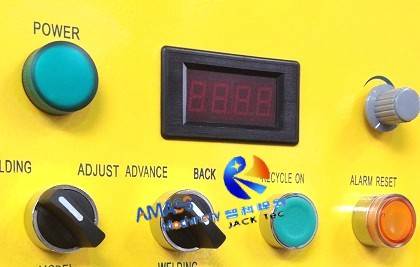

4)  Panel de operación de Wuxi Jack LHC Manaina: ( Fig.9 )

4. Double Drive in Trolley Movimiento de LHC I H Beam voladizo Máquina de soldadura de sierra:

1)  Lo que es doble accionamiento: en ambos lados del tranvía en su parte inferior, hay dos conjuntos de motores, impulsando los engranajes a girar por medio de dos reductores de motor, que a su vez conducen las dos piezas de ejes;

2) Beneficio de Double Drive: de esta manera, el estilo de doble transmisión de ejes dobles y cuatro ruedas (las ruedas están en forma en la parte inferior del carrito y moverse a lo largo del riel) puede evitar el problema de arrastre causado por el deslizamiento, asegurándose de que el carrito se ejecute de manera estable y confiable, durante todo el proceso de soldadura de sierra;

3)  Alta velocidad inactiva: cuando no está en la operación de soldadura por sierra, el tranvía se mueve a alta velocidad de 3,200 mm/min. , Para retirarse a su punto de partida, para llevar a cabo la próxima ronda de soldadura.

D. Composición y rango de suministro de la máquina de soldadura de trol de viga LHC I H:

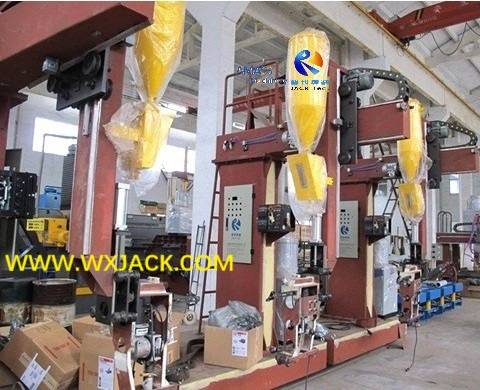

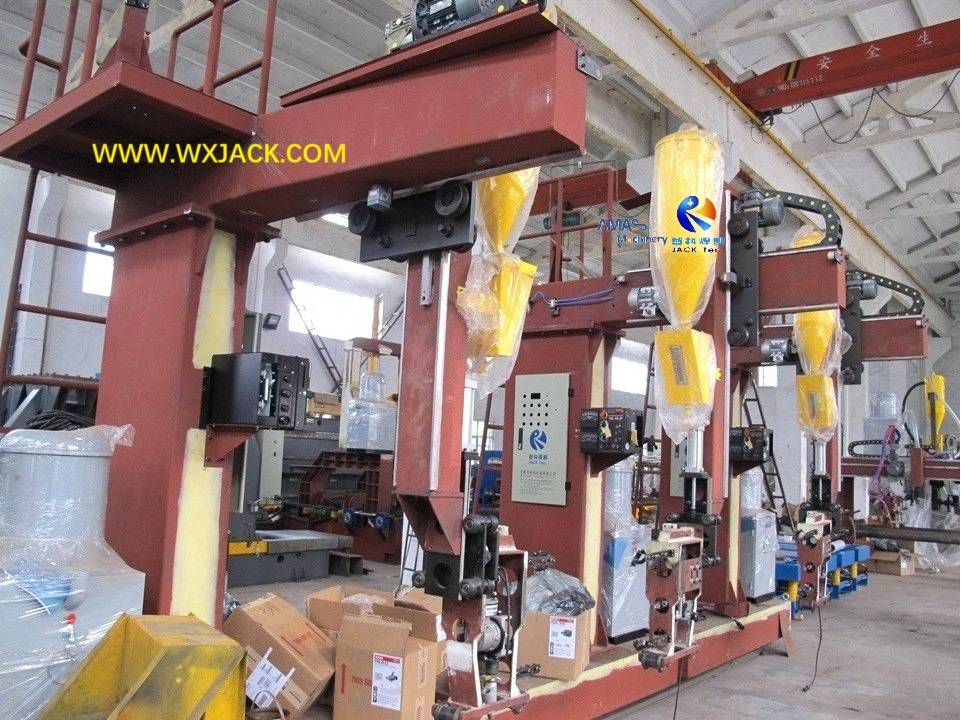

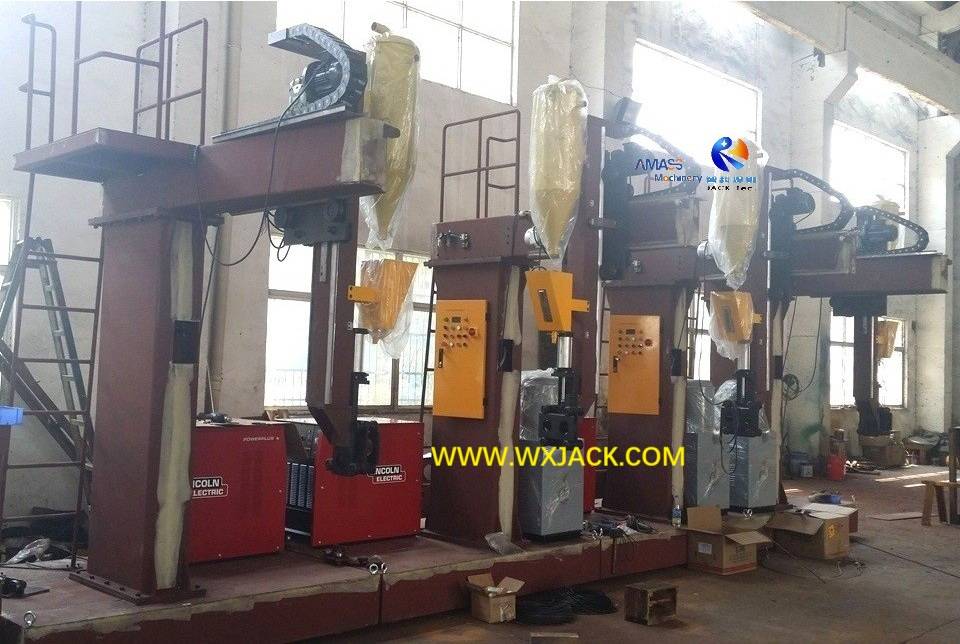

3 conjuntos de máquina modelo LHC en Wuxi Jack Workshop: ( Fig.10 )

Un conjunto de esta máquina LHC está compuesta de:

1.  Marco principal mecánico:

1)  Motor Drive en movimiento en movimiento, con ruedas en movimiento en su parte inferior;

2)  Estructura en voladizo en el tranvía en movimiento motorizado, que se compone de:

a) columna vertical;

b) Viga de voladizo que se ensambla en la columna;

2.   Mecanismo de soldadura de SAW de la máquina de soldadura de trol de viga LHC I H:

1) transporte transversal de accionamiento transversal a lo largo del boom por encima de la mano;

2)  antorcha de soldadura en la superficie delantera del carro;

3)  Unidades de soporte de soldadura: Tracer de arco de soldadura y alimentador de alambre de soldadura;

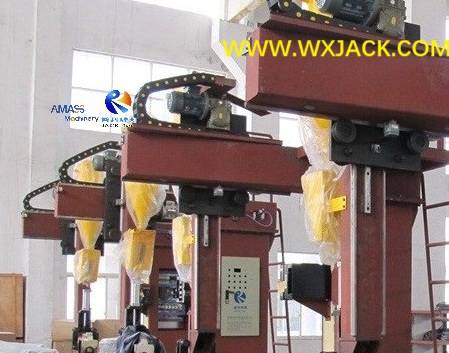

4)  Las unidades de soldadura de sierra en la pluma de la máquina modelo LHC : ( Fig.11 )

3. Drive and Transmission: reductores de motor y viajes, para conducir el movimiento del tranvía y el movimiento del carro de soldadura respectivamente;

4. Piezas subcontratadas: fuente de alimentación de soldadura de sierra, recuperación de flujo de soldadura de sierra y unidad de reciclaje;

5.  Sistema neumático, para conducir el trazador de arco de soldadura en la antorcha de soldadura;

6. Sistema de control eléctrico, que incluye: placa de control, panel de operación, cadena de arrastre de cable, rejilla para colgar cable.

E. Parámetros técnicos de la máquina de soldadura de sierra LHC I H Beam voladizo:
