Propósito de construcción naval soldadura de la serie TB de la línea de producción del haz

A. Aplicación de la construcción naval Use T Beam: / Características únicas
B. Características exclusivas de las máquinas en la construcción naval Use la producción de la viga T
C. Tecnología de procesos y producción correspondiente de haz T
D. Especificaciones de la soldadura T de haz T de la soldadura
Disponibilidad:
Cantidad:

A. Aplicación del uso de la construcción naval T Línea de producción de Beam:


1. Industria  aplicada  : las instalaciones de construcción naval son los sitios de aplicación más importantes y representativos de  la línea de producción de la soldadura . Las características técnicas del haz de soldadura entregada son propiedades que distinguen el haz T de otros miembros de la estructura de acero: haz de caja de la línea de producción de haz de caja y haz H de la línea de producción de haz H;

2. Las características únicas de la línea de producción de la soldadura del uso de la construcción naval: la línea de producción del haz:


Esto se encuentra principalmente en:

1) T Propiedad de adhesión de pintura de la placa del final del haz: mediante redondeo y recorte de borde;

2)  Valor de impacto de la costura de soldadura terminada: con un alto valor IK (rendimiento de resistencia de impacto) 2 soldadura por CO GMAW;

3)  Dimensiones generales del haz T terminado:

Generalmente más pequeño que el haz H, en el rango de dimensión de:

A) 300 mm ~ 1000 mm de altura, en comparación con 200 mm ~ 1500/1800/ 2000 mm de altura en haz H;

b)  100 mm ~ 500 mm de ancho, compárese con 150 ~ 800 ancho de h en viga;

C)  Gros de refuerzo de 3 ~ 20 mm, en comparación con 6 ~ 32 mm en la red de haz H.




B.  Características exclusivas del uso de la construcción naval T Equipo de producción del haz:


Existen ciertas características únicas con el proceso de fabricación del uso de la construcción naval, que se incorporan principalmente a menos de cuatro aspectos :

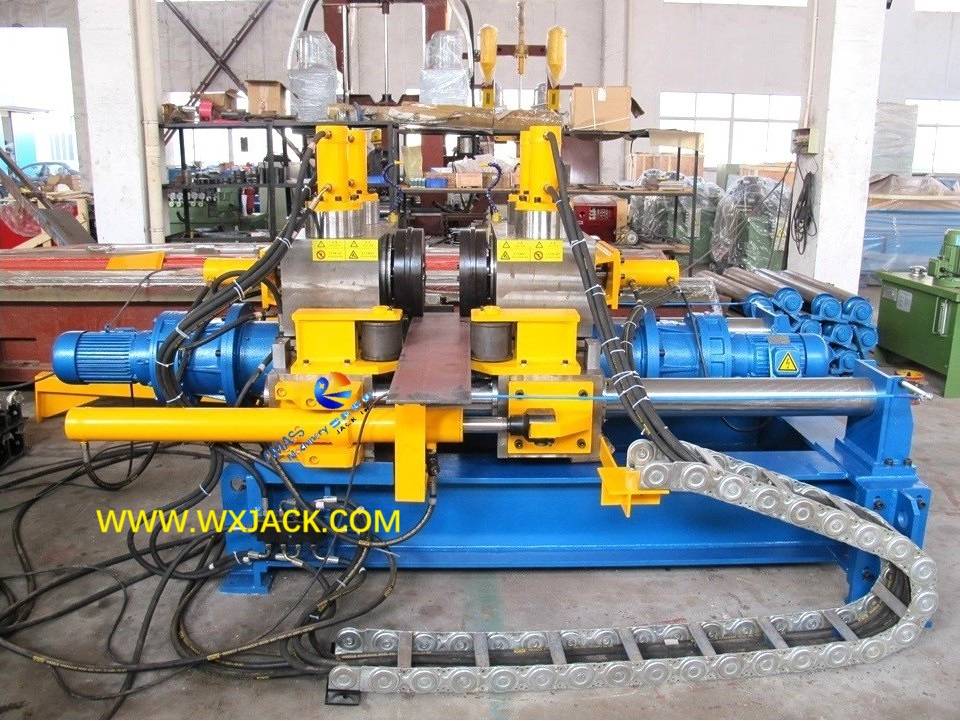

1. Paso de recorte y redondeo de borde de la placa final: ( Fig.1 )

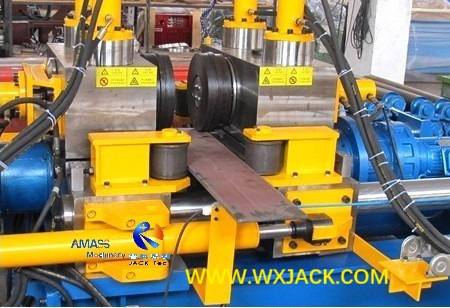

Fig1 Máquina de redondeo de borde de placa estrecha 11 IMG_6475


a) Por qué necesita: Esto se debe a que en las instalaciones de construcción naval, la adhesión de pintura es un factor muy importante tomado para piezas y ensamblajes, con el fin de mantener la calidad de pintura calificada a largo plazo, que trabaja bajo un entorno de alta humedad o agua;

b) La máquina de redondeo de borde de placa estrecha RH800/ RH1000 es para el borde de desgaste y redondeo de la placa del extremo del haz, recortando su borde del ángulo afilado en un ángulo redondo de R2.5 mm, lo que trae a continuación  los beneficios de :

1) mejorar la adhesión de la pintura, prometiendo una calidad de pintura mucho mejor y protegerla de la corrosión del agua o la humedad;

2) eliminar el riesgo de corte/ inciso desde el borde afilado de la pieza de trabajo;

3) Eliminar la concentración de tensión, dando mejores materias primas de placa para el siguiente paso del ensamblaje;

4) apariencia mucho mejor de producto terminado;

2. Soldadura  continua de GMAW Co 2 en la máquina de soldadura del haz T:


La máquina modelo Wuxi Jack LBA10 funciona en soldadura de refuerzo del haz T por lotes: ( Fig.2 )

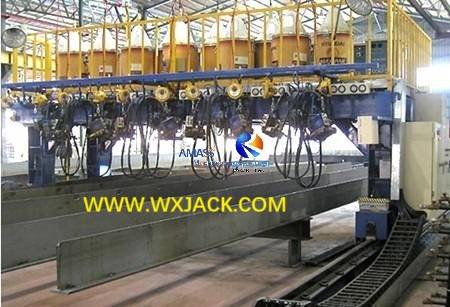

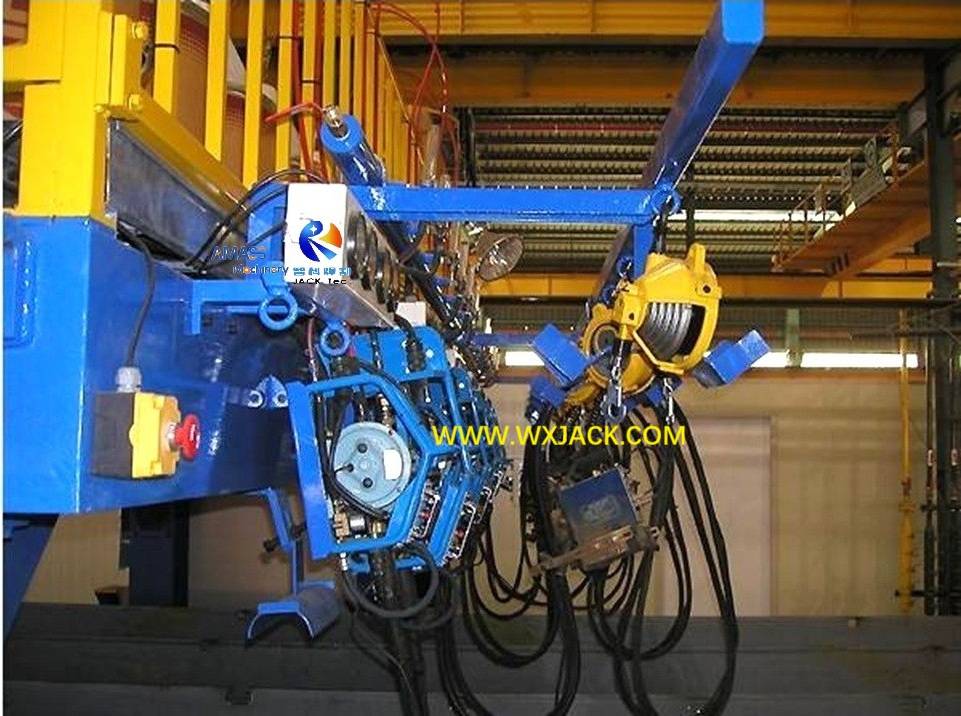

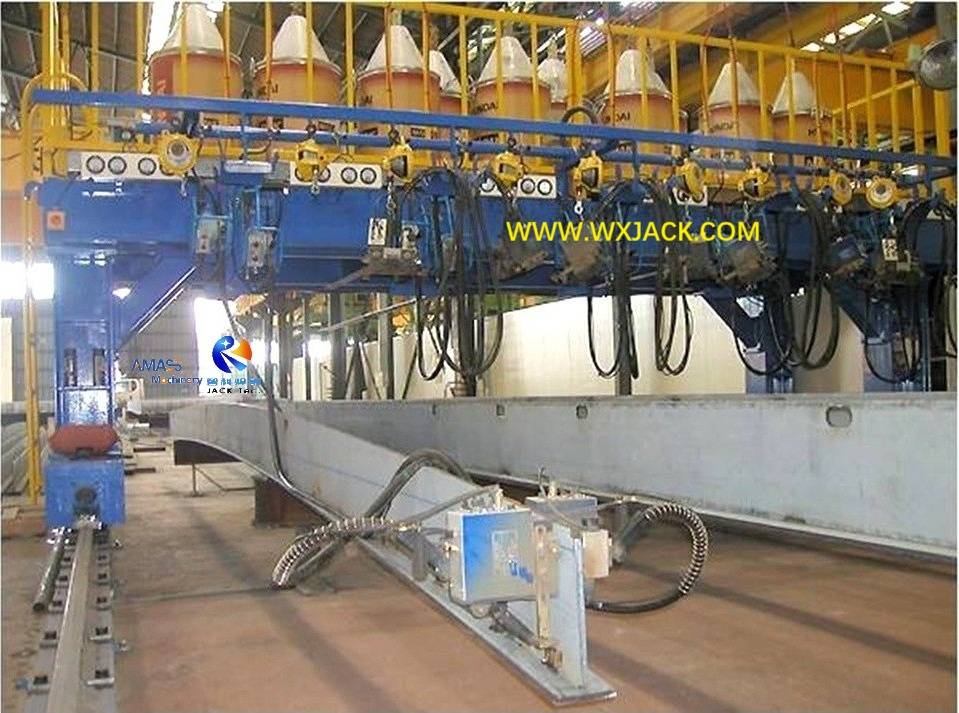

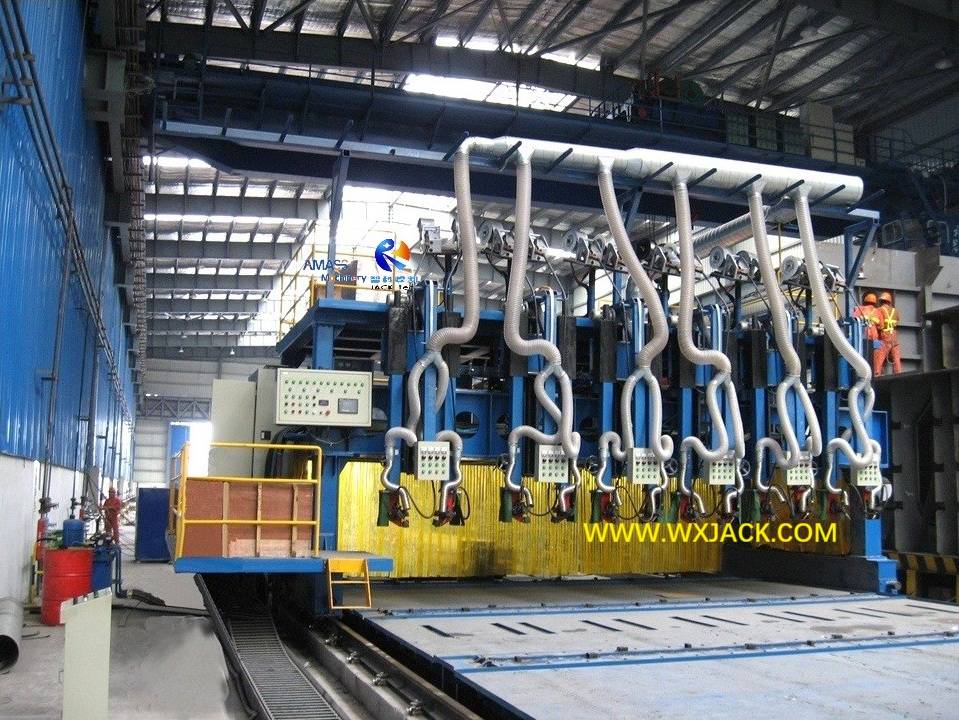

Fig2 T Máquina de soldadura de haz T 5

1) Técnica de soldadura: en la serie de TB, el uso de la construcción naval, la línea de producción del haz T, para obtener un mayor valor de impacto de la costura de soldadura del haz de soldadura terminado, 500A de 2 soldadura de CO GMAW de corriente media 500A requiere el lugar de la producción de haz H de 1000 A sierra de corriente grande (soldadura por arco sumergido);

2) Alta productividad: un conjunto de máquina de soldadura de haz LBA10 T generalmente tiene varias (hasta 5 ~ 6) piezas de antorcha de soldadura y tracción en el motor de carruajes en movimiento, produciendo simultáneamente 5 ~ 6 piezas de haz T terminado, en comparación con 1 ~ 2 piezas en un conjunto único de máquina de soldadura de haz H, o 4 piezas en línea de producción de haz H;

3.  Mecanismos de protección del medio ambiente en la máquina de fabricación de haz:


1) ¿Por qué la necesidad: debido a los fuertes vapores de soldadura y la luz de arco generada en el proceso de 2 soldadura de co viga, EHS (Seguridad de la salud del medio ambiente) es el factor más importante que se debe considerar en el sitio de trabajo de la máquina de soldadura de haz T;

2) Esto generalmente se logra con medidas de:

a) Equipo: en el sitio de soldadura de co viga 2 , instalando y ponte en uso extracto de soldadura y sistema de limpieza, de presión negativa;

b)  Protección del operador: aunque con soldadura automática, el operador debe ponerse en PPE (equipo de protección personal), incluidos el casco de soldadura y la gafgle;

4. Las características técnicas enumeradas anteriormente se aplican a la función integrada 3 en 1 t -thebre de fabricación de haz.


C. Tecnología de proceso y equipo de producción de haz T correspondiente:


1. Placa final y refuerzo de placa:

1) Máquina de corte de placa de tira CNC --- Esta es una especie de máquina de operación universal 1 , no confinada a la soldadura del sitio de producción del haz:

2)  Wuxi Jack CNC-CG4000 Modelo CNC Máquina de corte de llama: ( Fig.3 )

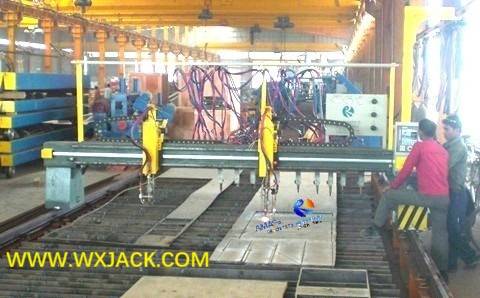

Fig3 Máquina de corte de llama CNC 32

2. End Plate Depurning and Rounding:

1) La 2a foto adjunta y abajo : esto se realiza con la máquina de redondeo de borde RH800/ RH1000, como se muestra en el adjunto:

2)  Wuxi Jack Pequeña Placa de ancho RH1000 Máquina de redondeo de borde: ( Fig.4 )

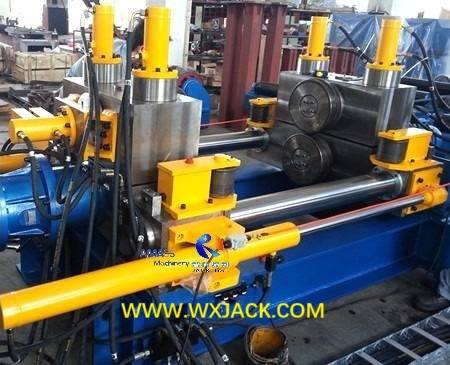

Fig4 Máquina de redondeo de borde de placa estrecha 1 20130731_142759

3. Conjunto de la viga y soldadura de tachuela:

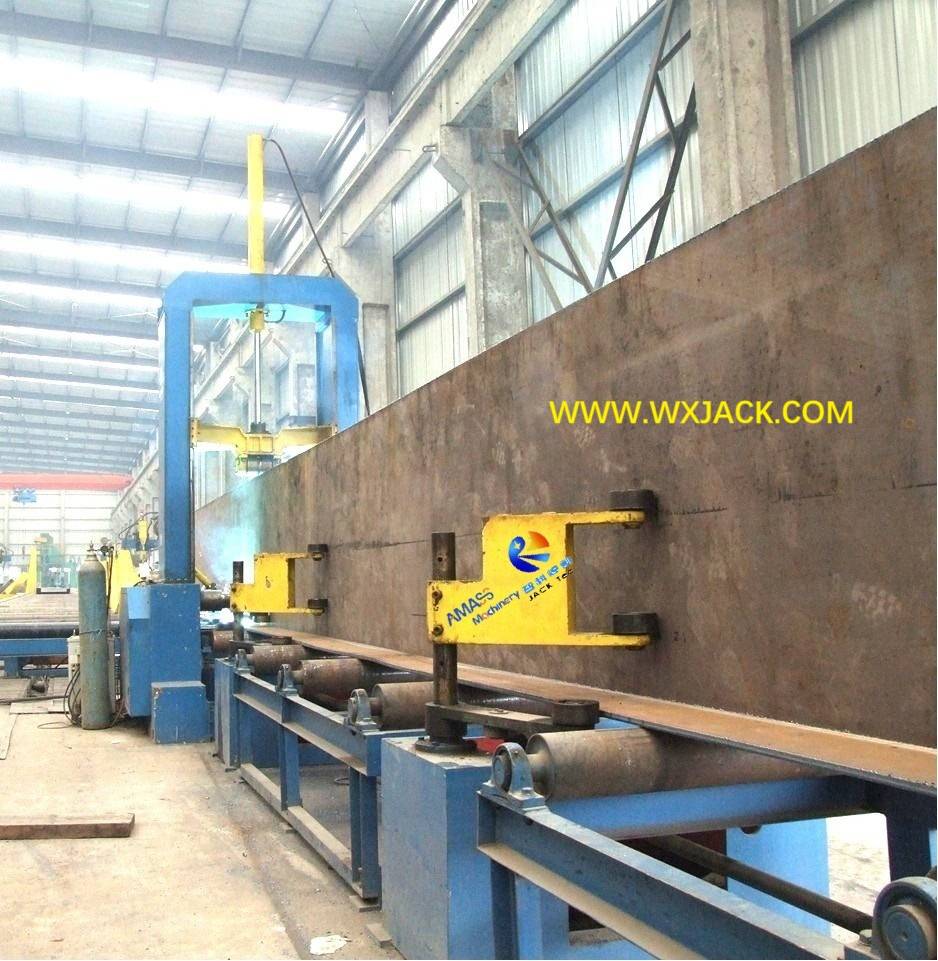

La foto de 3 rd adjunta y abajo , Wuxi Jack Z10 Modelo de ensamblaje de haz HT de modelo con 2 soldadura por tachuelas: ( Fig.5 )

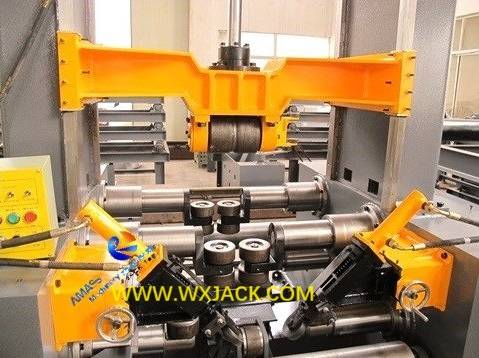

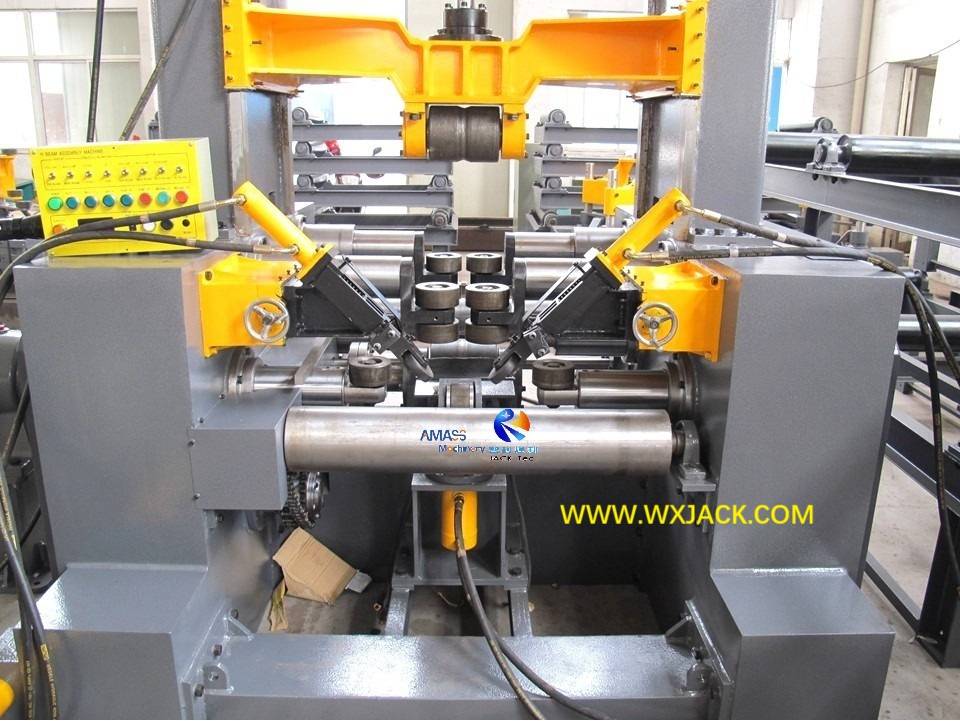

Fig5 T Máquina de ensamblaje del haz T 9 IMG_7195

Tiene la misma estructura/ rendimiento de trabajo/ función que la máquina de ensamblaje del haz H;

4. Terminado soldadura continua de co viga 2 :

La foto adjunta de 3 rd 4/ th y abajo , Wuxi Jack LBA10 Modelo de soldadura de haz Tomático T: ( Fig.6 )

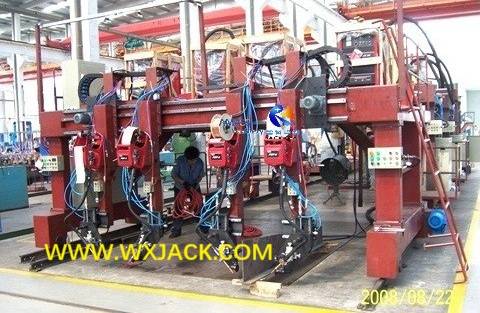

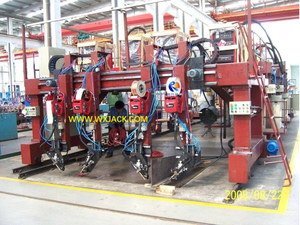

Fig6 T -Máquina de soldadura de refuerzo de haz T 2

5. Enderezado de refuerzo (opcional): máquina de alisado del haz T (opcional);

6. Equipo único de la máquina de fabricación de haz T:


Característica: Este es un equipo altamente eficiente en la producción pequeña del haz T. Incorpora 3 pasos en la viga t (ensamblaje/ soldadura/ enderezado), y generalmente se aplica en las condiciones de:

1)  El cliente tiene un presupuesto limitado en la compra de equipos de producción de haz;

2)  El sitio del cliente tiene un escudo de tierras limitado para implementar máquinas en la producción de haz;

3)  El cliente solo produce una pequeña viga de luz de luz;

La adjunta 6ª foto y abajo: Wuxi Jack individual Trabajo ZHJ10 Modelo 3 en 1 T Máquina de fabricación de haz: ( Fig.7 )

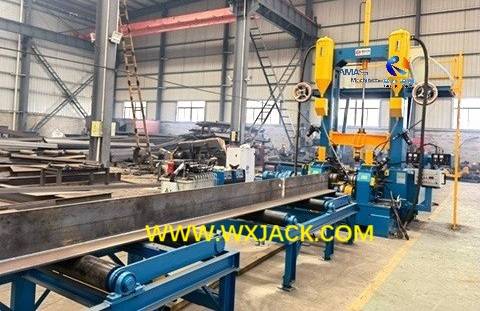

Fig7 3 en 1 T máquina de fabricación de haz 3 36


D. Especificaciones de la soldadura en la soldadura T de la soldadura producida a partir de la línea de producción del haz de la serie TB: la línea de producción del haz:


Parámetros

Especificación del haz T

T refrescante de haz (placa vertical) altura

300∽ 1000 mm

T Haz refuerzo (placa vertical) Espesor

8∽ 20 mm

T Placa de extremo del haz (Placa horizontal) Ancho

100∽ 500 mm

T placa de haz (placa horizontal) espesor

10∽ 40 mm

T Longitud del haz

4000∽ 12000 mm

T Radio de redondeo de la placa del final del haz

R2.5 mm
