Máquina de redondeo de borde de placa RH-1500 para la industria del astillero

A. Estructura y apariencia de la máquina de redondeo de borde automático de la placa RH1500 :

1. Marco principal: como puede verificar con las fotos adjuntas, el equipo de redondeo de borde automático del modelo RH1500 , aunque con solo 500 mm del ancho de metal más ancho más ancho que el de RH1000 , tiene una estructura mecánica completamente diferente con RH1000 :

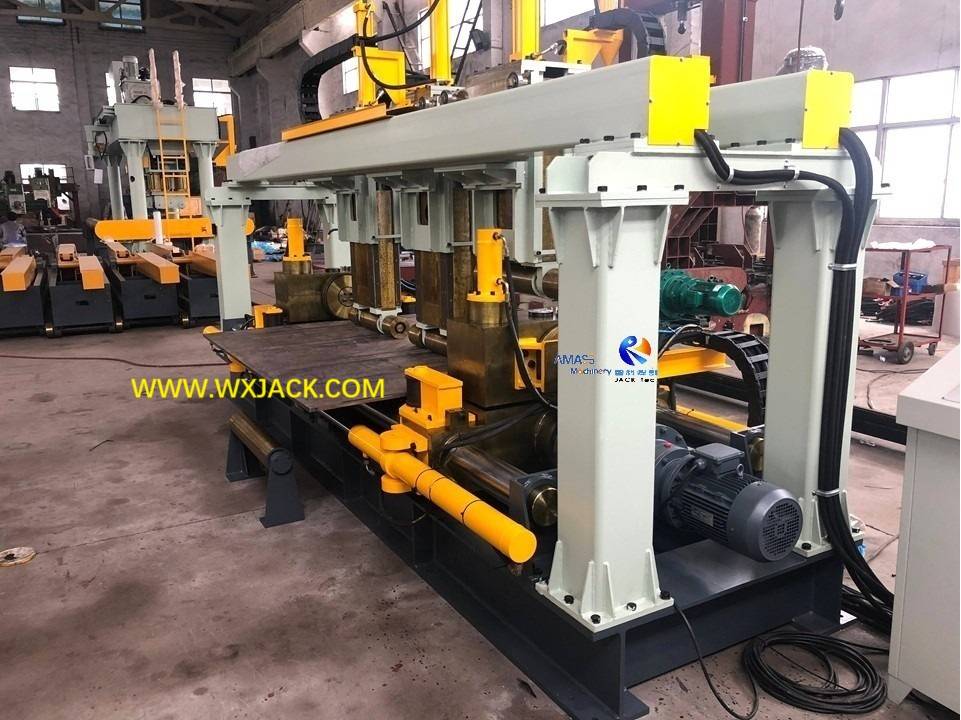

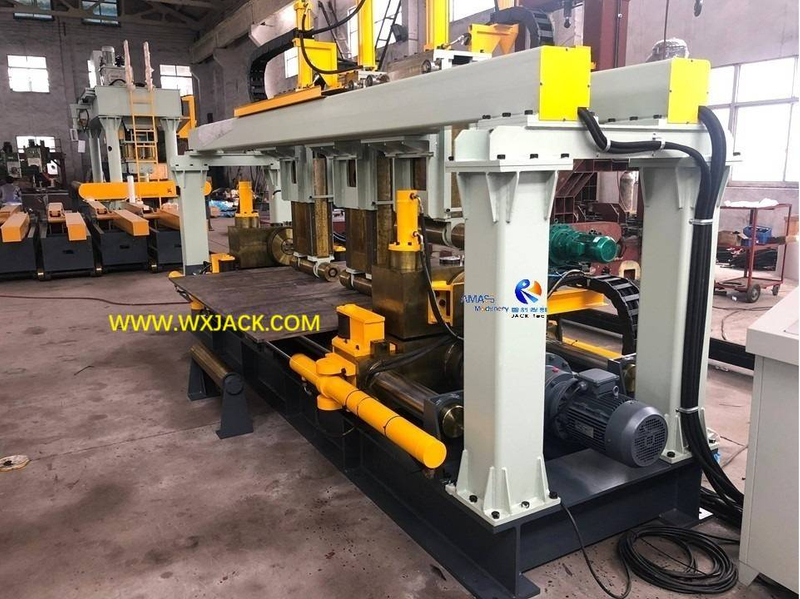

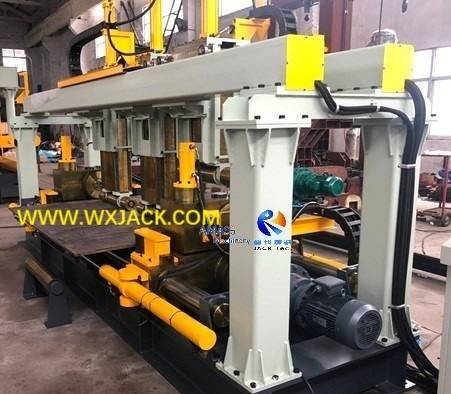

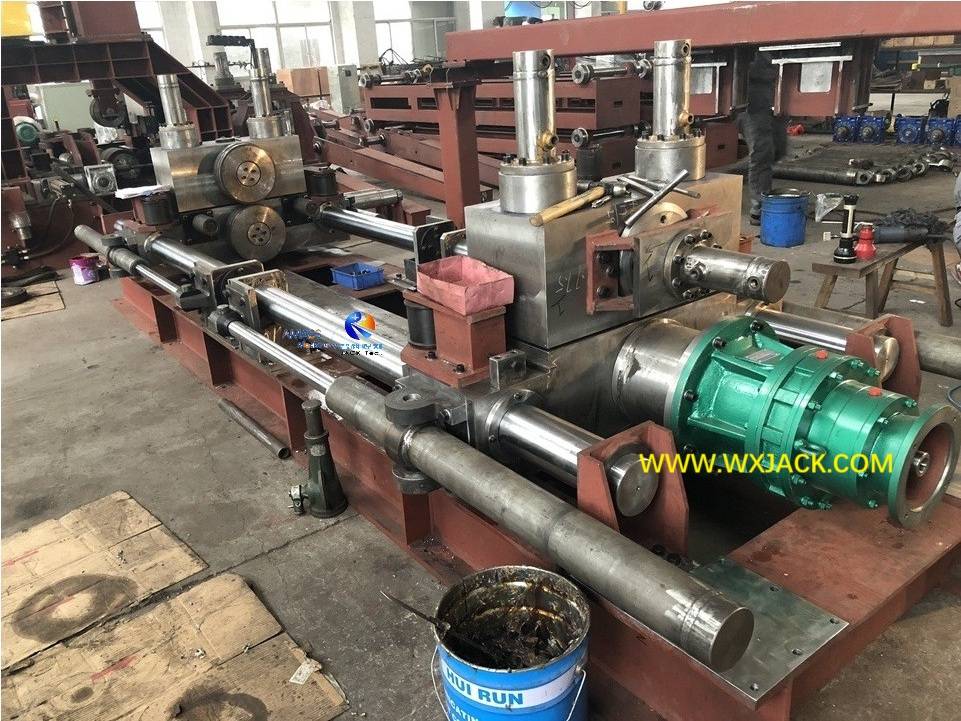

Marco principal de la máquina modelo Wuxi Jack RH1500 : ( Fig.1 )

2. En otras palabras, los modelos RH1500/ RH2000 y RH3000 más grandes comparten la misma estructura de la construcción mecánica del cuerpo principal;

3  . ​ ​

1)  Nivel de separación: en la operación de redondeo de borde, 1000 mm de ancho de chapa es el umbral para distinguir el problema del tambor central o la protuberancia media , ocurrió en la chapa durante el proceso de redondeo de borde;

2) La definición en 'Center Drum Up ' es : Durante el desgaste y redondeo de borde en la chapa, por medio de los rodillos de redondeo de borde de ambos lados, el medio de la chapa (especialmente la placa, en comparación con el haz T o el haz H) es propenso a estar tambaleados o proscribidos, bajo el efecto de acción de la fuerza de redondeo de los bordes de ambos sides. Esto no solo se deteriora el efecto de redondeo de borde, sino que también hace daño en la chapa en sí mismo;

3) Esta es la razón por la que RH1500 y los modelos más grandes de la máquina de recorte de placas (RH2000 y RH3000), hay un conjunto de rodillos presionadores hacia abajo, que se compone de una o tres piezas de rodillos de presión hacia abajo, que se presionará contra la superficie superior del chillido de metal bien durante la operación de redondeo de borde, evitando que el medio de la lámina se tambalea hacia arriba:

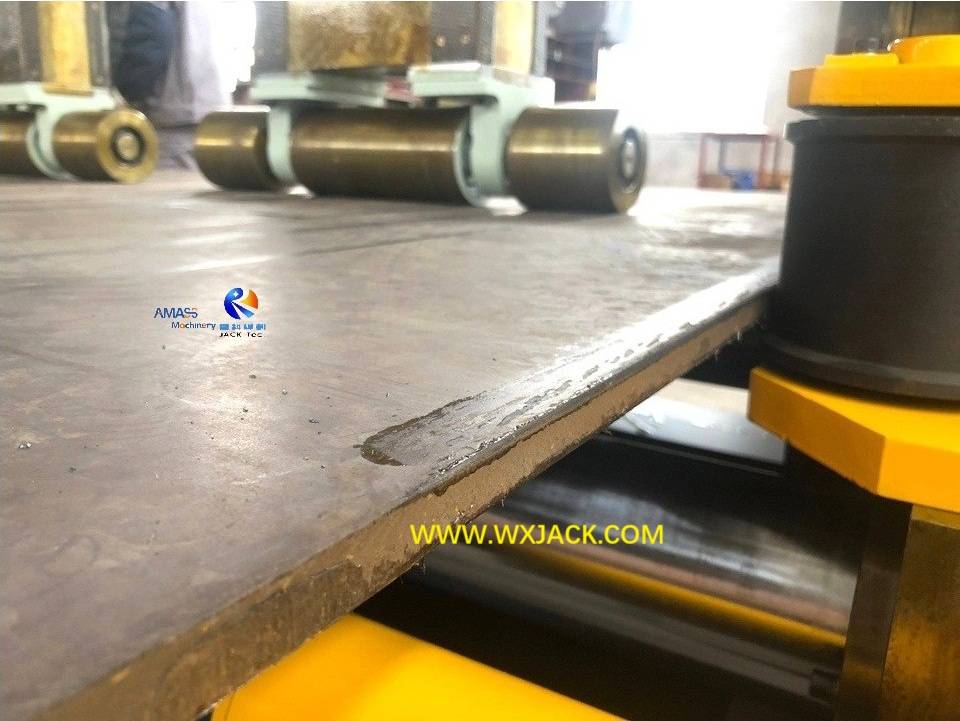

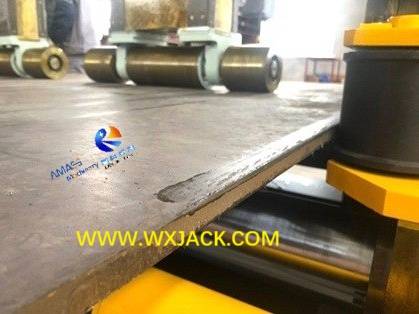

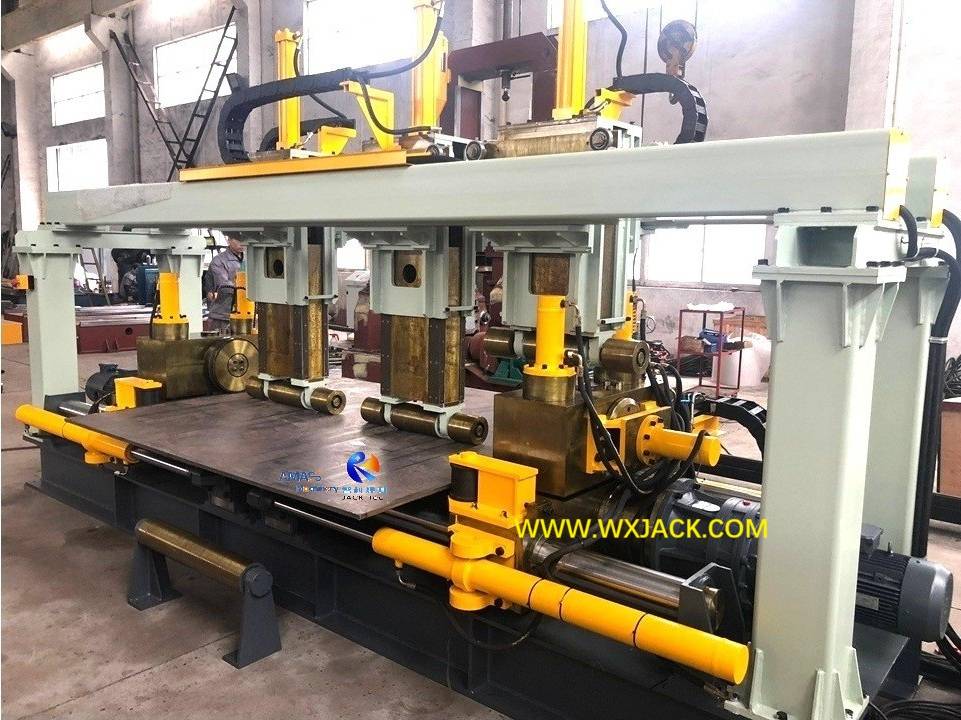

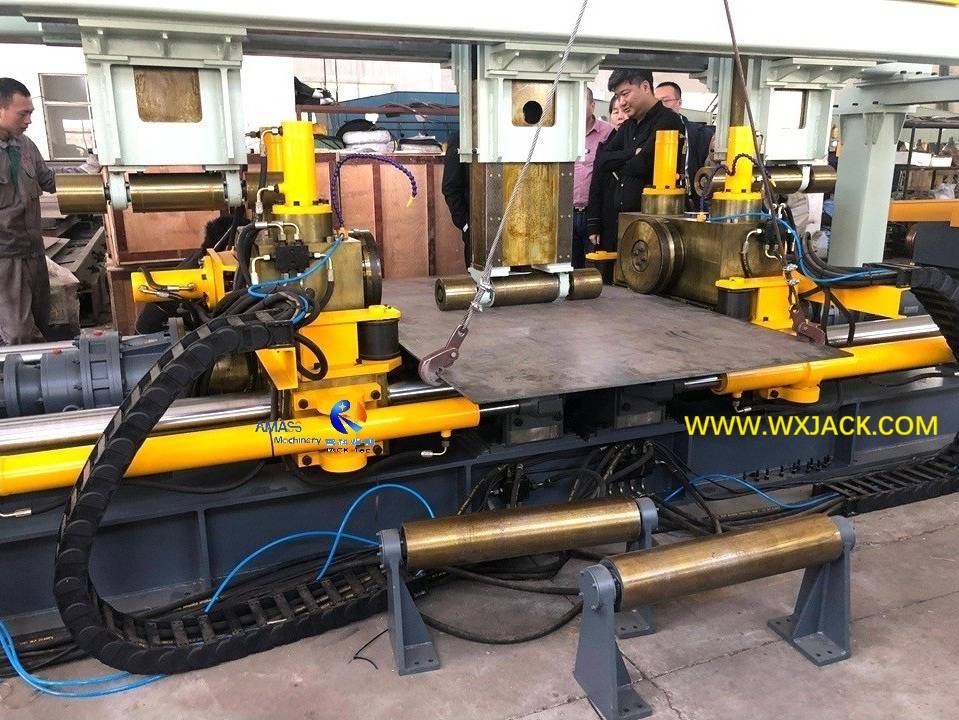

Vista cercana sobre los rodillos de presión hacia abajo y su prensado en la chapa de metal, para mantener la planitud de la chapa: ( Fig.2 )

4) Drive: igual que otras acciones de trabajo, los rodillos de presión hacia abajo también son conducidos con cilindros hidráulicos.

B. Rodillos de redondeo de borde lateral de la máquina de recorte de placa de extremo automático RH1500 :

1.  Camina de alineación: diferente del modelo RH1000, en RH1500 y modelos más grandes de la máquina de redondeo de borde de placa grande , el movimiento transversal de los rodillos de redondeo de borde en ambos lados, está en forma de alineación automática del centro;

2. Formulario de alineación: lo que significa que, bajo el efecto de sus cilindros de aceite conductor, ambos lados de los rodillos de redondeo de borde se pueden mover hacia la chapa al mismo tiempo, o alejarse del metal de la chapa simultáneamente. Esto se debe ser adecuado para el ancho variable de chapa en la máquina de modelos RH;

3. Igual que la máquina de redondeo de borde automático RH1000, el movimiento hacia la izquierda y hacia la derecha de los rodillos de redondeo de borde se guía con una varilla y arbusto guía, que está hecho de acero de precisión procesado 45# y se plantean con cromo. Esto garantiza completamente la precisión del posicionamiento de la operación de redondeo y desgaste de borde:

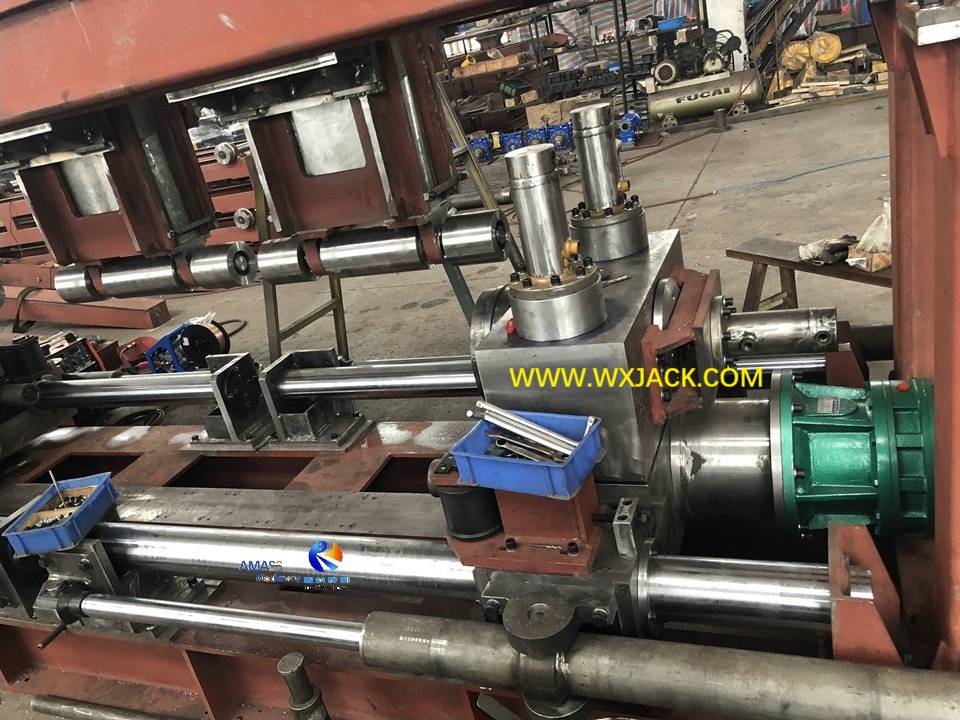

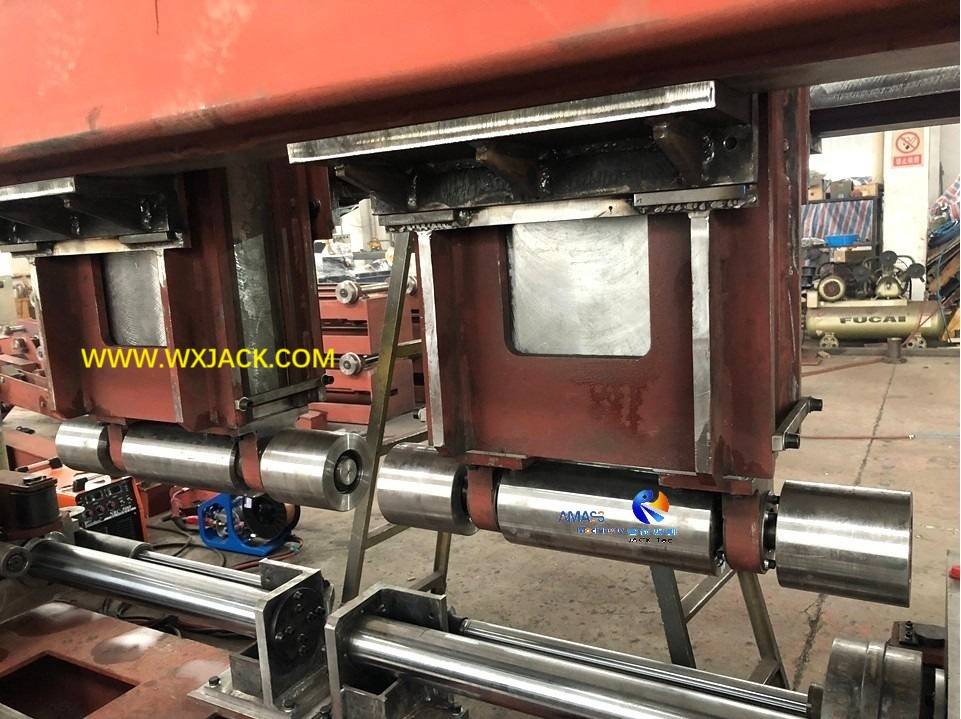

Ambos lados se deslizan simultáneamente el eje y el arbusto, para el movimiento de los rodillos de redondeo de borde de ambos lados, en Wuxi Jack RH1500 y superior a la máquina de modelos: ( Fig.3 )

C. El marco principal integral de la máquina de desbordamiento de borde automático RH1500 :

1. El conjunto completo de la máquina modelo RH1500 tiene la construcción de la estructura del marco integral. Consulte la foto adjunta y abajo:

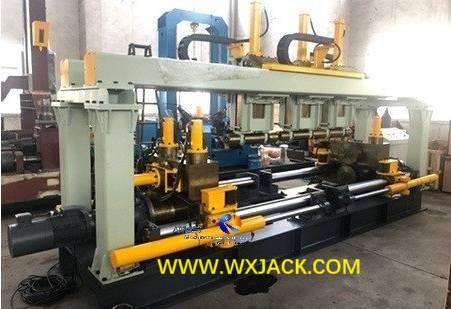

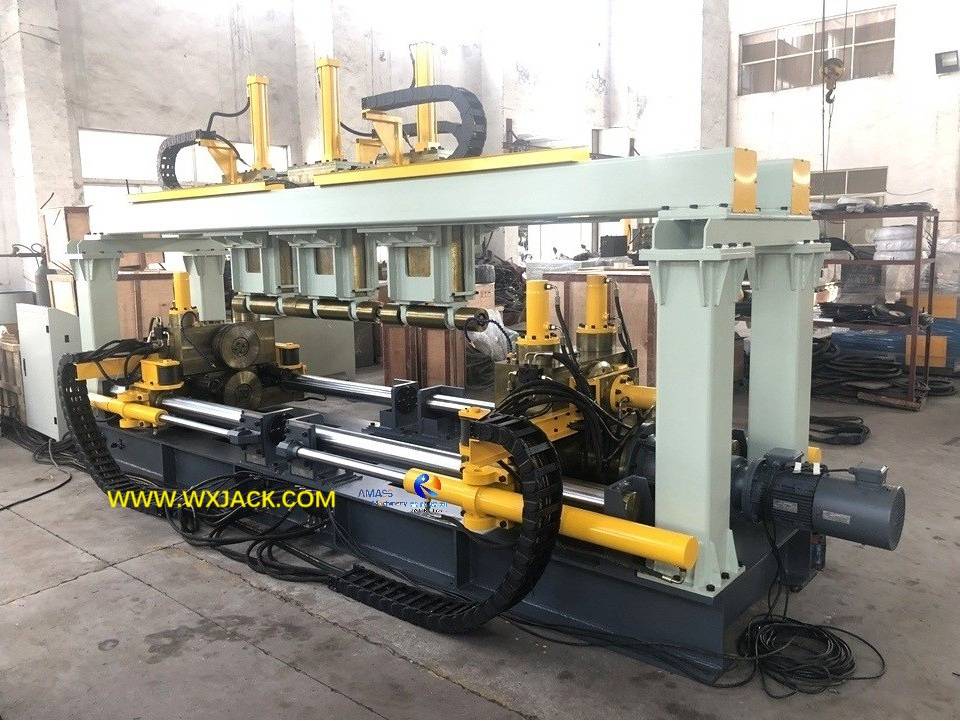

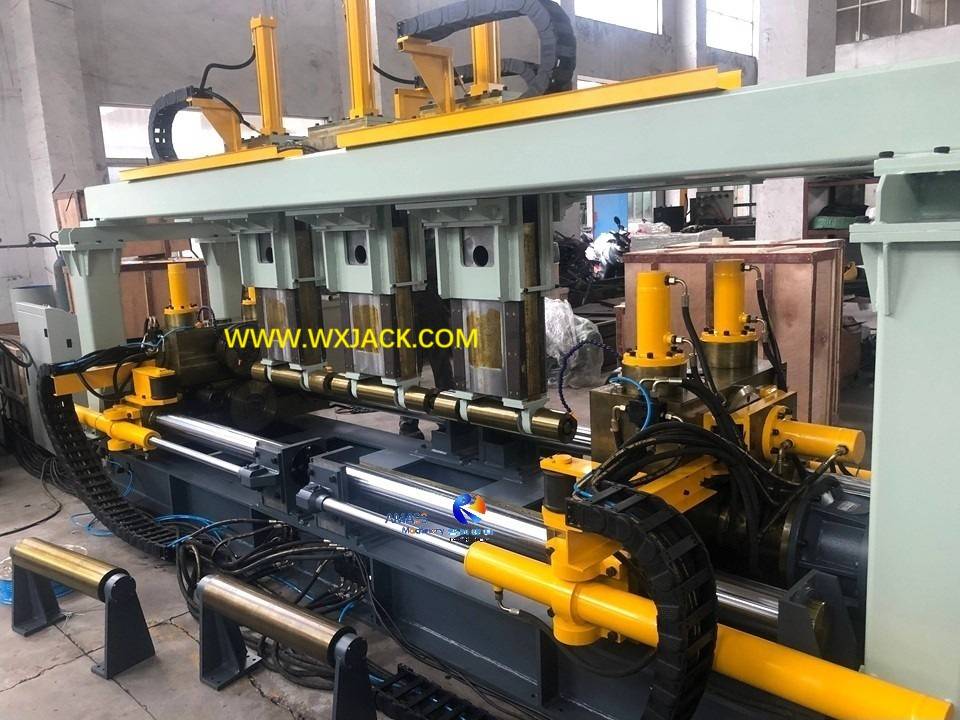

El marco integral de Wuxi Jack RH1500 y por encima de las máquinas principales de los modelos: ( Fig.4 )

2. Mostrado en la foto de arriba, hay cuatro piezas de columnas sólidas verticales, que se ajustan en las cuatro esquinas del marco principal de la máquina, y se ensamblan en un cuerpo de marco integral, junto con las dos piezas de columnas largas 'yacen ' hacia abajo, y dos piezas de haz cruzado corto sobre la cabeza;

3. Esto ofrece una construcción muy firme y resistente del marco principal de la máquina, que garantiza completamente una operación de redondeo de borde de alta velocidad confiable y constante en la máquina;

4. Unidades de función de RH1500 y por encima de la máquina de redondeo de borde automático:

1) soportes de lecho base sólido en el marco de la caja de máquinas introducida anteriormente y todas las unidades de función. Debe ser resistente y duradero, soporta toda la operación de redondeo de borde de alta potencia en la máquina:

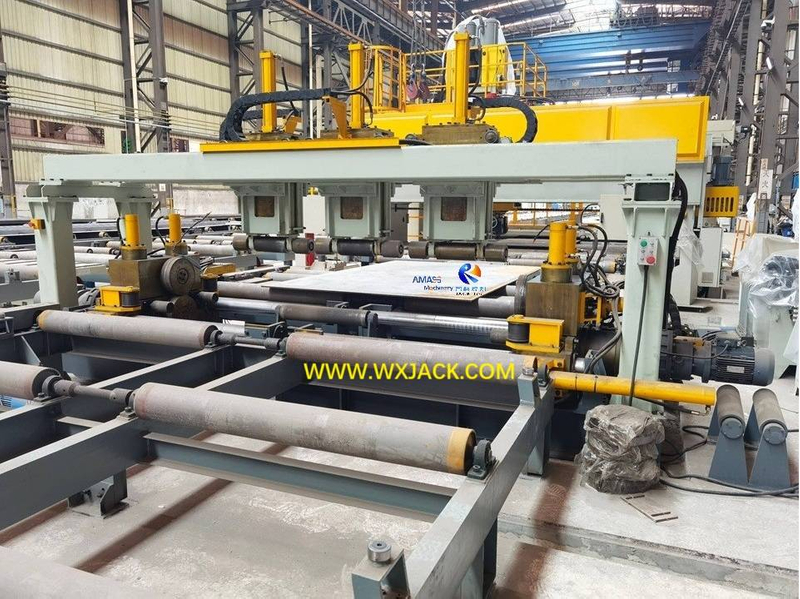

Machado estacionario de color oscuro de color oscuro de Wuxi Jack RH1500 a RH3000 Máquina: ( Fig.5 )

2)  Los dos pares de rodillos de redondeo de borde izquierdo y derecho, que se muestran en la foto de arriba, así como en sus cilindros de aceite hidráulico conductor, se ensamblan como un conjunto integral, instalado en el lecho base, formando el área de trabajo de la máquina de recorte de placa de extremo automático;

3)  El reductor de motor de CA de alta potencia, para conducir al enviar hacia adelante de chapa a través de la máquina, se coloca en el lado izquierdo del marco principal de la máquina, junto con unidades de redondeo de borde;

4)  Las 3 piezas de rodillos de presión hacia abajo, se instalan en la columna horizontal superior, situadas entre los dos pares de redondeo de borde izquierdo y derecho.

D.  Ajuste de los rodillos de redondeo de borde en el equipo de redondeo de borde automático por encima de RH1500 :

1. Precondición: según el principio de redondeo de borde en la máquina, el requisito previo para su funcionamiento adecuado es tener un ajuste adecuado en las cuatro piezas de rodillos de redondeo de borde, lo que lo hace apoyarse contra la parte superior / inferior y lateral 4 esquinas de chapa firmemente:

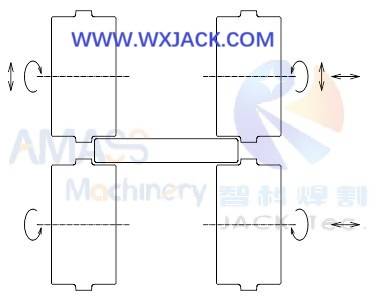

Indicación del principio de redondeo de borde en la máquina de desbordamiento de redondeo de borde: ( Fig.6 )

2. Importancia del ajuste de posición: para este propósito, antes de realizar la operación de redondeo de borde en la máquina, asegúrese de administrar correctamente la posición de las cuatro piezas de rodillos de redondeo de borde, mediante los botones correspondientes en el colgante de operación. Consulte la foto adjunta y abajo:

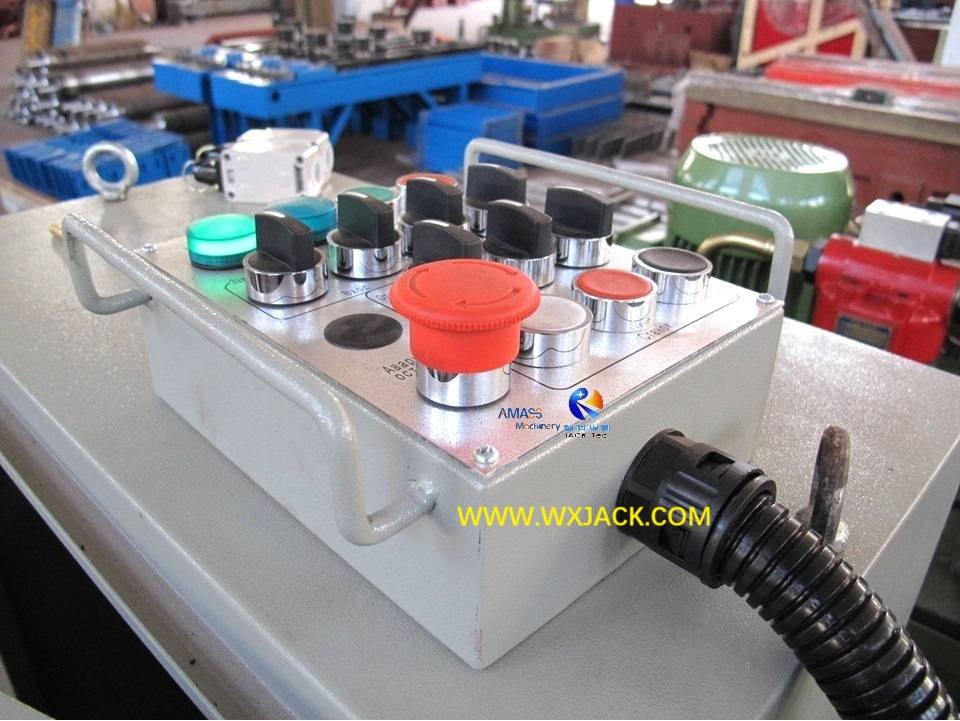

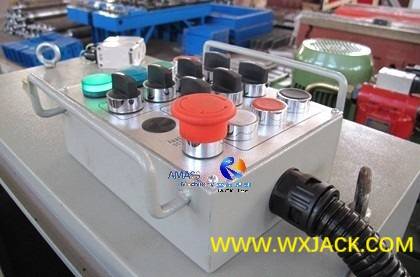

Panel remoto sostenido a mano, en los rodillos de redondeo de borde de ajuste, en la máquina de redondeo del borde de la gata Wuxi: ( Fig.7 )

3.  Ajuste basado en el ancho de la placa y el grosor en la máquina de redondeo de borde:

1)  Modo de conducción: durante el trabajo, la acción de movimiento de las cuatro piezas de rodillos de redondeo de borde se conduce con cilindros de aceite hidráulico:

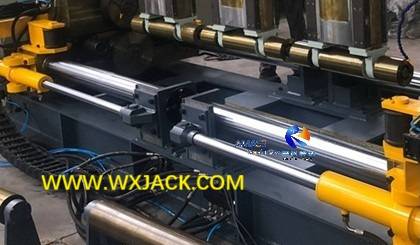

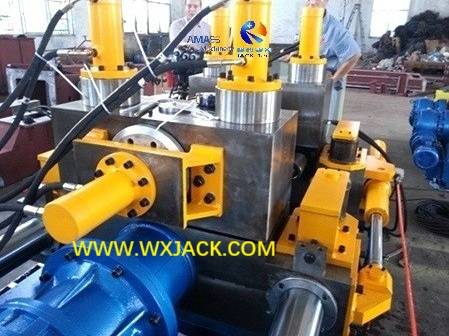

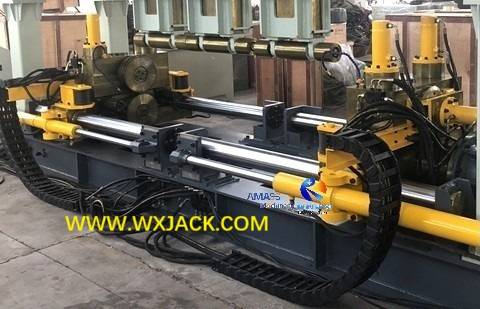

Grupos de cilindros de aceite, para la posición de ajuste de precisión y confiable de los rodillos de redondeo de borde, a lo largo de la dirección horizontal y vertical: ( Fig.8 )

2)  Ajuste en el grosor de la placa: hay dos conjuntos de cilindros de aceite de actuación vertical respectivamente a cada lado de los rodillos de redondeo de borde, conduciendo los rodillos de redondeo de borde superior que se mueven hacia arriba y hacia abajo, atendiendo varios grosor de chapa;

3)  Ajuste en el ancho de la placa: el movimiento horizontal de los rodillos de redondeo de borde también se conduce con cilindro de aceite. Hay izquierda, derecha/ frontal y trasera, totalmente cuatro juegos de cilindros de aceite, para conducir los rodillos de redondeo de borde que se mueven hacia o lejos del metal de la pieza de trabajo, para ajustar en el tramo de la izquierda y la derecha 2 pares de rodillos de redondeo de borde, basado en el ancho de la hoja de trabajo de la pieza de trabajo:

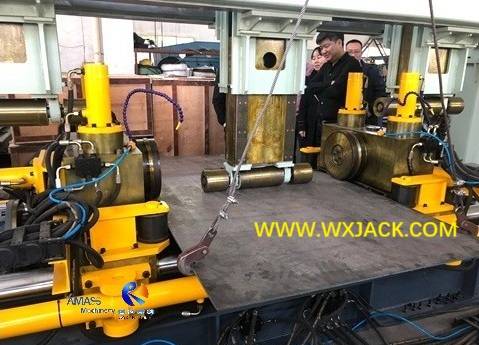

Ajuste en la posición de los rodillos de redondeo de borde, para su inclinación contra la chapa firmemente, en Wuxi Jack RH1500 y por encima de los modelos de modelos de redondeo de borde automático de redondeo: ( Fig.9 )
