Máquina de alisado de acero de ángulo de nivel medio ASM100 y ASM130

Resumen en ASM100 y ASM130 Máquina de alisado de acero de ángulo:

1) Tamaño adecuado de la pieza de trabajo: la máquina de alisado de acero de ángulo ASM100 y ASM130 son modelos de servicio medio, para enderezar los aceros en ángulo con el máximo. tamaño de 100 x 100x 10 mm y 130x 130 x 10 mm respectivamente;

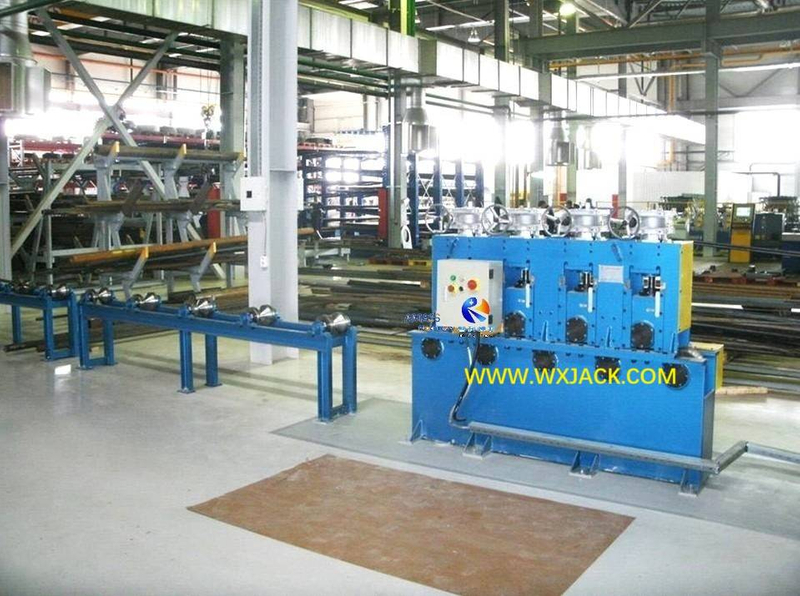

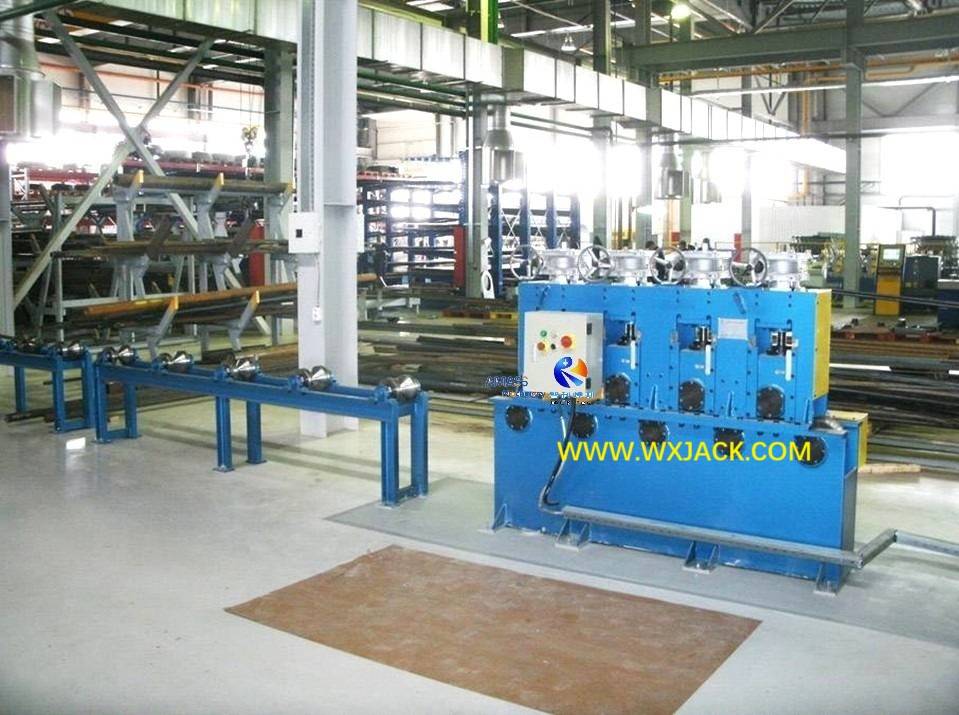

2) Estructura: esta máquina tiene disposición de 5 piezas de posición superior de recta de alisado ensamblado y 4 piezas de rodillos de alisado ensamblados en el fondo, como puede encontrar en la primera foto adjunta, que se tomó en este equipo de rectas de acero de ángulo en la instalación del cliente.

1. Propósito de la máquina de alisado de ángulo enrollado ASM100 y ASM130 :

1) Aplicación:   la pieza de trabajo que se endereza en esta serie de equipos de rectas de acero angulares es el acero angular de varias especificaciones, a veces las personas lo llaman l de acero/ ángulo enrollado/ barra de ángulo. Este tipo de pieza de trabajo es una materia prima básica en la estructura de acero, la construcción y la industria de la construcción. Los ejemplos de la aplicación se enumeran como pero no se limitan a: se usan en la construcción del haz del techo/ puente/ torre de transmisión/ alusión y maquinaria de transporte;

2) Tarea de la máquina:   como puede encontrar en la primera foto adjunta, los aceros angulares generalmente tienen un área de sección transversal larga y pequeña, así como un grosor relativamente pequeño, que es fácil de torcerse o retorcerse. Por lo tanto, para garantizar completamente la calidad superior de la construcción de seguimiento, estas materias primas deben enderezar antes de ser utilizadas. Y la máquina de alisado de acero ASM Series L es la mejor opción para cumplir con este objetivo;

3) Especificación principal: ASM100 y ASM130 es el modelo de máquina más grande que AMS63, con el propósito de enderezar la barra angular. Tiene una capacidad de trabajo de ángulos de enderezos de hasta 100 mm/ 130 mm por dimensión de sección transversal de 100 mm/ 130 mm, y máx. Gros de 10 mm de espesor. Las planchas de ángulo con los bordes izquierdo y derecho de los mismos o diferentes tamaños se pueden procesar con esta máquina de modelos ASM, para obtener  un enderezado de acero de ángulo de alto estándar . , verifique el video adjunto en el trabajo de alisado de la máquina, para llevar a cabo  l enderezado de acero.

2. Rolleros de alisado superior e inferior, el elemento central para garantizar la calidad de la máquina de alisado de ángulo enrollado de la serie ASM :

1) La importancia de enderezar el rodillo en la risa de acero angular:

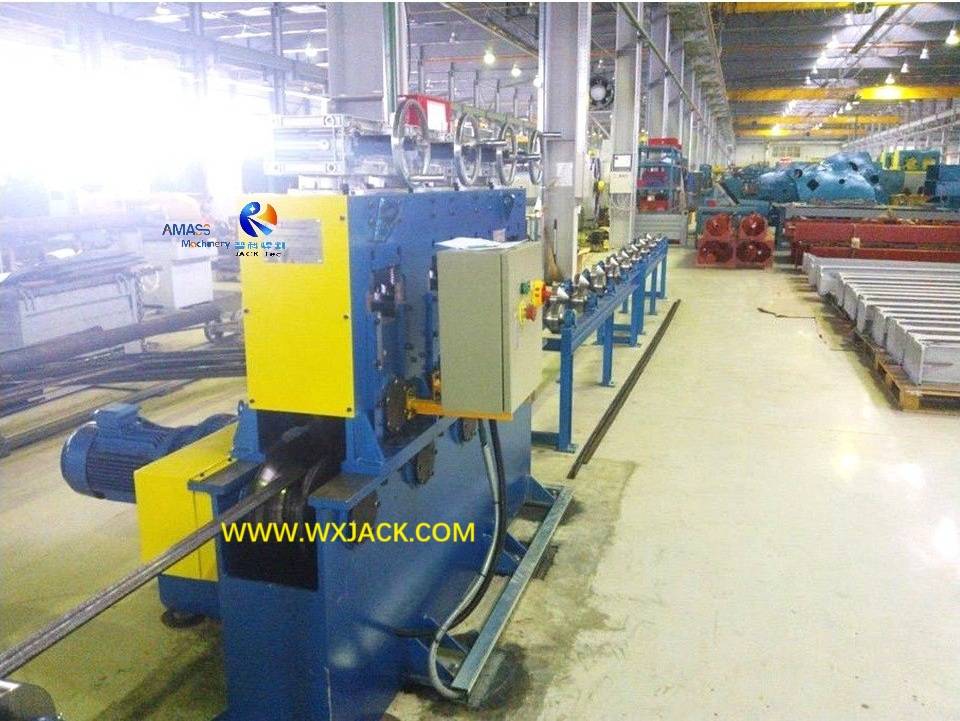

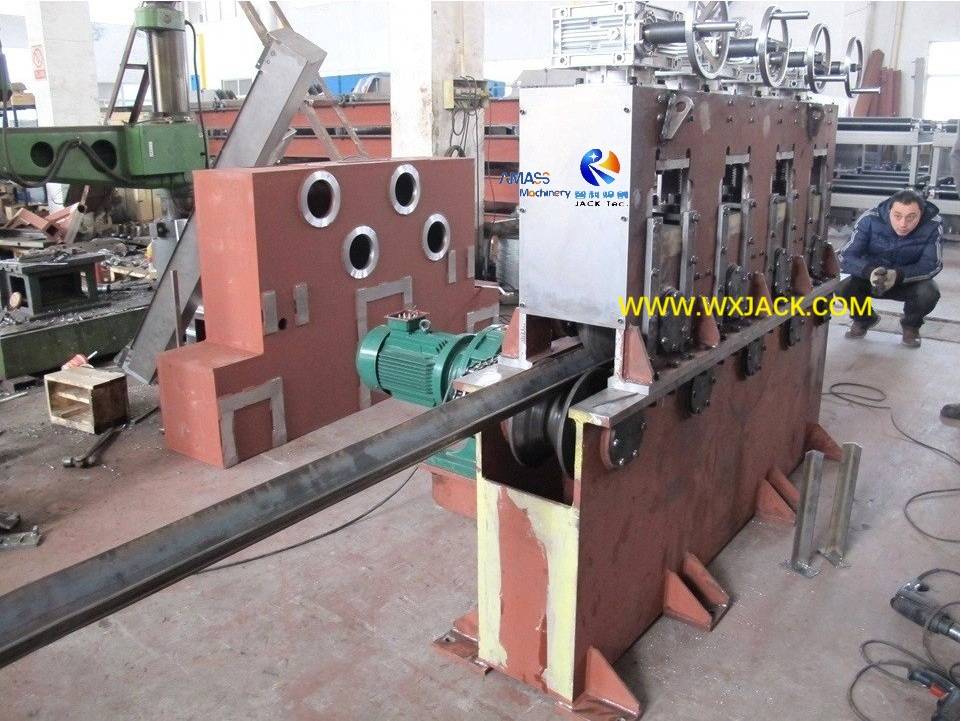

a) El taller en servicio en Wuxi Jack and Operation en el sitio del cliente de esta máquina modelo ASM100 / ASM130 de L Enderezado de acero L, consulte las ^fotos 2 ^{y 3} RD adjuntas respectivamente;

b) En la sección del producto de ' Máquina ASM200 ASM200 de alta velocidad universal ' del enderezado de acero angular , damos introducción sobre el principio de alisado de esta serie ASM Machina de risa de acero Angle;

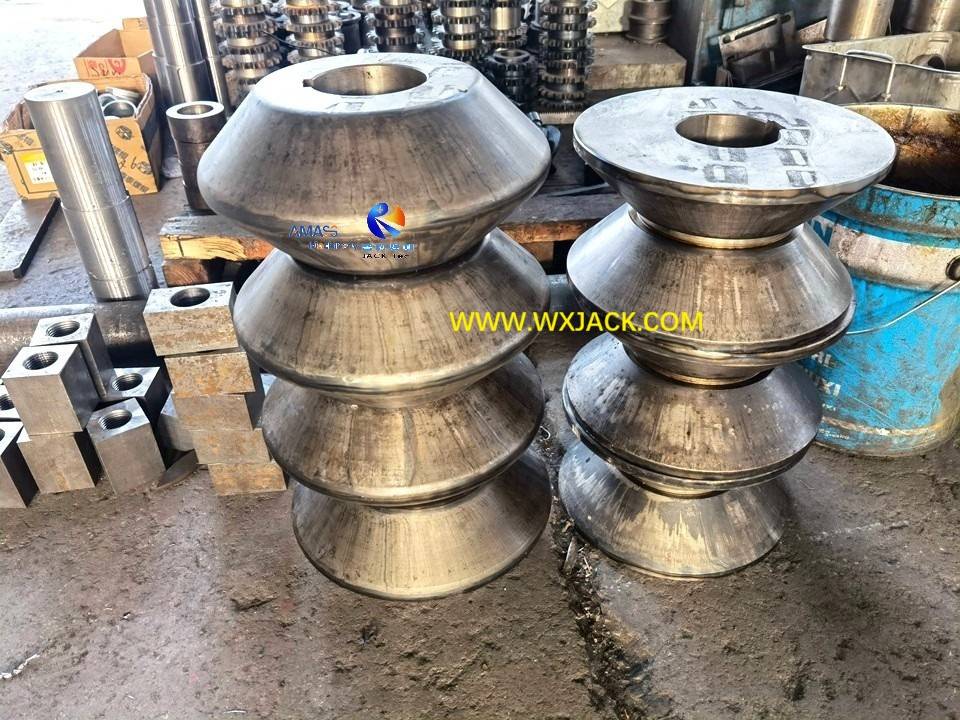

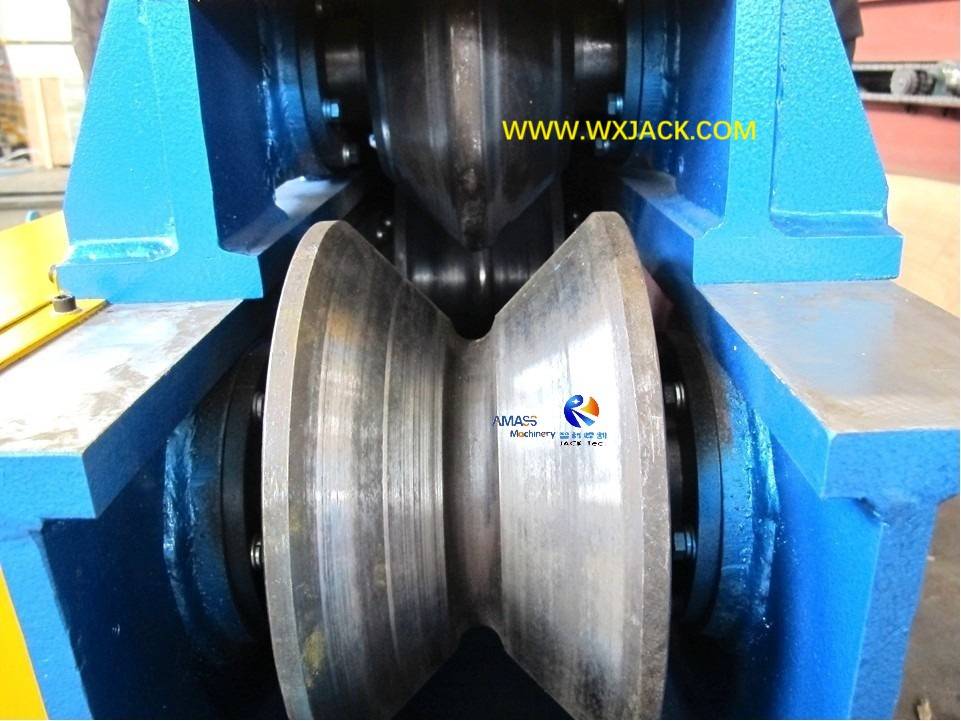

c) Como puede sacar conclusión de él, los rodillos de alisado ensamblados superior e inferior son componentes críticos para la ejecución exitosa de la máquina ASM Serie para enderezado de acero de ángulo longitude . Verifique las imágenes adjuntas 4 ^th y 5 ^en estos rodillos de alisado superior e inferior;

2) Disposición de rodillos de alisión en una risa de acero angular:

a) En cualquier conjunto de máquina de alisado de acero Modelo L ASM , los rodillos de alisado incluyen dos secciones de: ensamblado y ensamblado de fondo;

 b) Estos rodillos de alisado son de tipo sólido, y la cantidad de rodillos de alisado superior es diferente del rodillo de alisado inferior: o hay un rodillo superior más que el rodillo inferior o un rodillo inferior más que el rodillo superior;

3) Material y paso de procesamiento de los rodillos de alisado en la máquina de alisado de acero angular:

A) Material de rodillos enderecientes:  en la máquina ASM modelo de enderezado de la barra de ángulo, tanto los rodillos ensamblados superior como inferior están hechos de aleación de 35crmo , y se llevaron a cabo el tratamiento térmico del templamiento/ endurecimiento de la superficie antes de ajustarse a la cinemato de acero ASM Angle;

b) puntos fuertes: de esta manera, los rodillos enderezados tienen una larga vida útil, sin que ocurran defectos de crack;

c) Propiedad: en otras palabras, con cada uso de la jornada laboral del enderezado continuo, los rodillos de alisado de la máquina automática de la serie ASM para  el enderezado de ángulo enrollado no son consumibles;

d) Estos rodillos de alisado son muy duraderos, con la misma vida laboral que la enjuiciadora de acero angular;

4) Instalación de rodillos de alisado en la máquina de alisado de acero angular:

Las fotos de primera y quinta adjunta dan pista sobre este tema: tanto los rodillos de alisado ensamblados de arriba como inferior se instalan en el cuerpo del marco de la máquina de L enderezado de acero L,  por medio de su eje y lecho de rodamiento, que están asegurados con un círculo de pernos desde el exterior;

5) Complemento en problemas con  la máquina de alisado de acero angular :

a) Para la estructura del equipo de rectantín de acero de ángulo de la serie ASM, verifique la sección del producto de ' Máquina de modelo ASM160 longitudinal automática de alta velocidad para  el enderezado de acero angular ';

b) Para obtener seguridad de la operación de alisado de acero ángulo, verifique la sección del producto de ' Máquina automatizada, para obtener una dirección eficiente en el alisaje de acero ángulo '.

3. Parámetros técnicos de la máquina de alisado de acero de ángulo ASM100 y ASM130 :

A continuación se muestran especificaciones de la máquina modelo ASM100 / ASM130:
