Posicionador de soldadura de tipo de elevación de fijación de chuck con mesa doble

1. La formación de la cabeza de la tabla doble y el posicionador de soldadura de tipo de elevación de la cola:

1)   El modelo de tipo de elevación de la tabla doble se produce sobre la base del posicionador de soldadura de cabeza y cola , que se agrega con el segundo grado de libertad: elevación del plato giratorio de soldadura o pieza de trabajo;

2)  2 grados de libertad en  la cabeza de elevación y posicionador de soldadura de la cola:

A) La placa giratoria de soldadura y la pieza de trabajo giran alrededor del eje horizontal central, que es el principal grado de libertad. Verifique la imagen de abajo en el marco cuadrado de color amarillo;

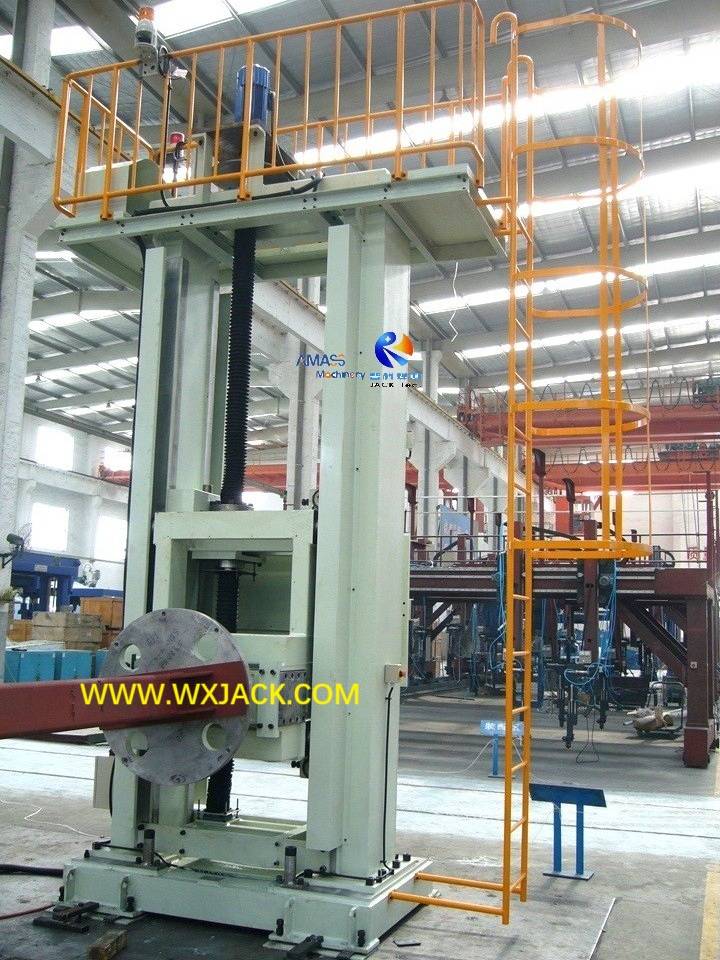

Conexión revuelta horizontal de la pieza de trabajo en stock: ( Fig.1 )

b) La placa giratoria de soldadura y la pieza de trabajo se mueven hacia arriba y hacia abajo en dirección vertical, a lo largo de las columnas verticales (cabezal y contrapista). Es el grado auxiliar de libertad en la pieza de trabajo. Verifique la imagen de arriba en el marco cuadrado de color naranja;

3) Asegurar la pieza de trabajo en el posicionador de soldadura de cabeza y cola:

A) Ambos extremos de la pieza de trabajo se ajustan en la placa giratoria de soldadura por medio de los chucks en ambos extremos, cabezal y contrapista. Los chucks, o la placa redonda de conexión tienen agujeros para asegurar atornillados;

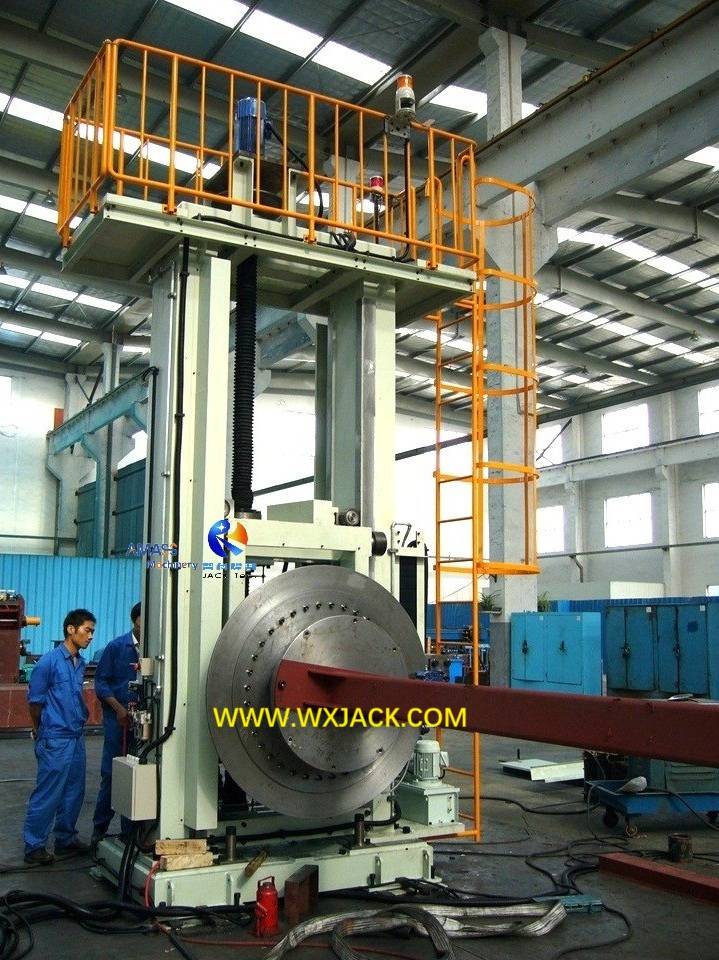

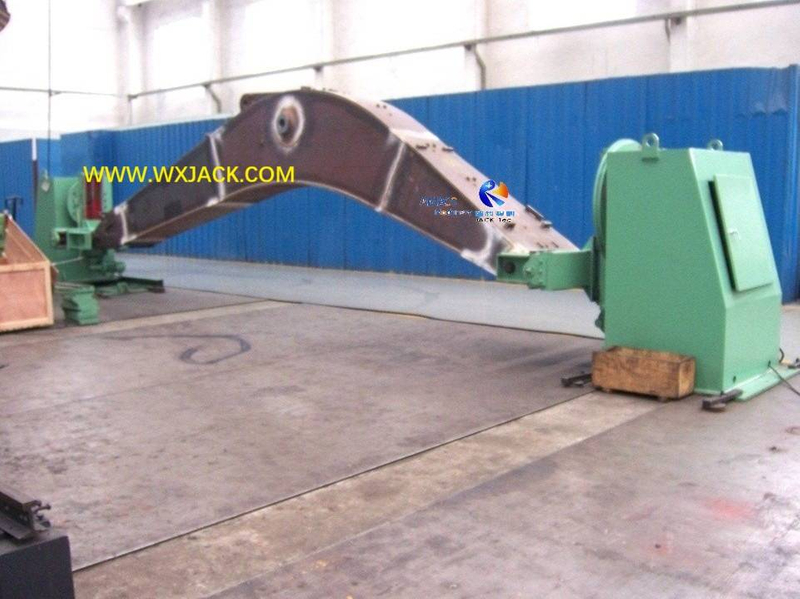

Conexión Headstock y Tailstock con pieza de trabajo en ambos extremos: ( Fig.2 )

b) Entonces, los Chucks juegan el papel similar al accesorio de soldadura en el equipo de posicionamiento de soldadura.

2. Uso de la función de elevación a la cabeza y la cola Tipo de elevación Posicionador de soldadura:

1)  El eje horizontal que revuelve de la placa giratoria de soldadura es el principal grado de libertad, a través de este movimiento, la mayoría de las soldaduras manuales y automáticas se pueden realizar;

2) Una libertad de elevación ddicional para la pieza de trabajo de tamaño de arge:

a) Después de que la pieza de trabajo se ajusta a la placa giratoria de soldadura, y en el período de pie de trabajo gira, existen un riesgo potencial de interferencia con el suelo. O, en otras palabras, no hay espacio espacial suficiente para la pieza de trabajo que gira;

Un gran pozo para revolucionar la pieza de trabajo en el taller de clientes, en el sitio de trabajo de Wuxi Jack 30 toneladas de capacidad de carga de nivel de elevación grande y posicionador de soldadura de la cola: ( Fig.3 )

b) En tal ocasión, el plato giratorio de soldadura y la pieza de trabajo deben elevarse a cierta altura para tener suficiente espacio aéreo que gira. Esto implica el desarrollo de varios posicionadores de soldadura de tipo de elevación de la cabeza y la cola.

3   .

1) A diferencia del movimiento de elevación en el tipo L de soldadura de tipo L de elevación , que adopta con el sistema hidráulico como fuente de energía para su elevación del brazo L, en este equipo de modelo de tipo de elevación de cabeza y cola, el movimiento hacia arriba y hacia abajo del plato giratorio de soldadura se impulsa con el motor reductor y se transmite con tornillo de plomo o cadena;

2) La razón detrás de eso es que, con la columna doble en ambos extremos del equipo de posicionamiento de soldadura, uno es tipo de conducción y el otro está inactivo, ellos (cabezal y contrapalt) necesitan moverse en fase. El estilo de conducción y transmisión del reductor motor tiene un rendimiento confiable en términos de sincronización. Comparativamente, la transmisión hidráulica no tiene un buen rendimiento en este aspecto.

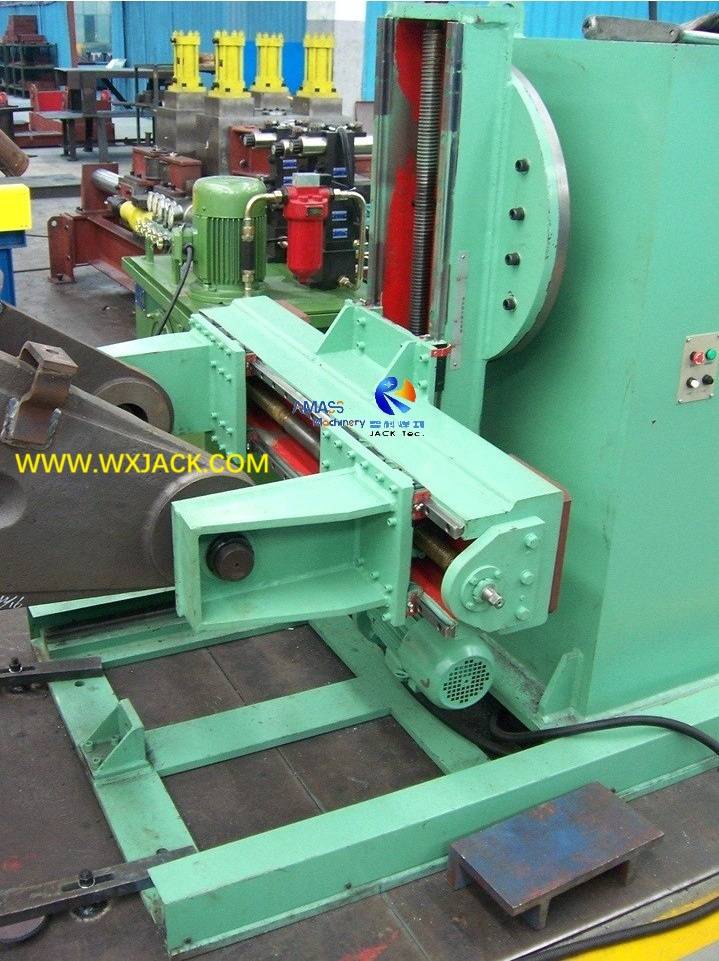

Unidad de elevación y unidad de transmisión en el equipo: ( Fig.4 )

4. Características técnicas del posicionador de soldadura de cabeza y cola de tipo elevación:

1) Medidas de seguridad del posicionador de soldadura de tipo de levantamiento de cabeza y cola:

Para garantizar completamente la seguridad con su sistema de elevación mecánica durante la operación, Wuxi Jack Engineering toman una serie de medidas:

a) El motor de elevación de la placa giratoria de soldadura es el tipo de frenado;

b) la cadena y o el tornillo de plomo adoptado para la elevación de la placa giratoria de soldadura son con un factor de seguro más alto;

c) Equipado con una unidad de bloqueo de autoinscuridad de carrera inversa de una etapa;

d) Luz de alarma para la elevación de plato giratorio de soldadura, etc.

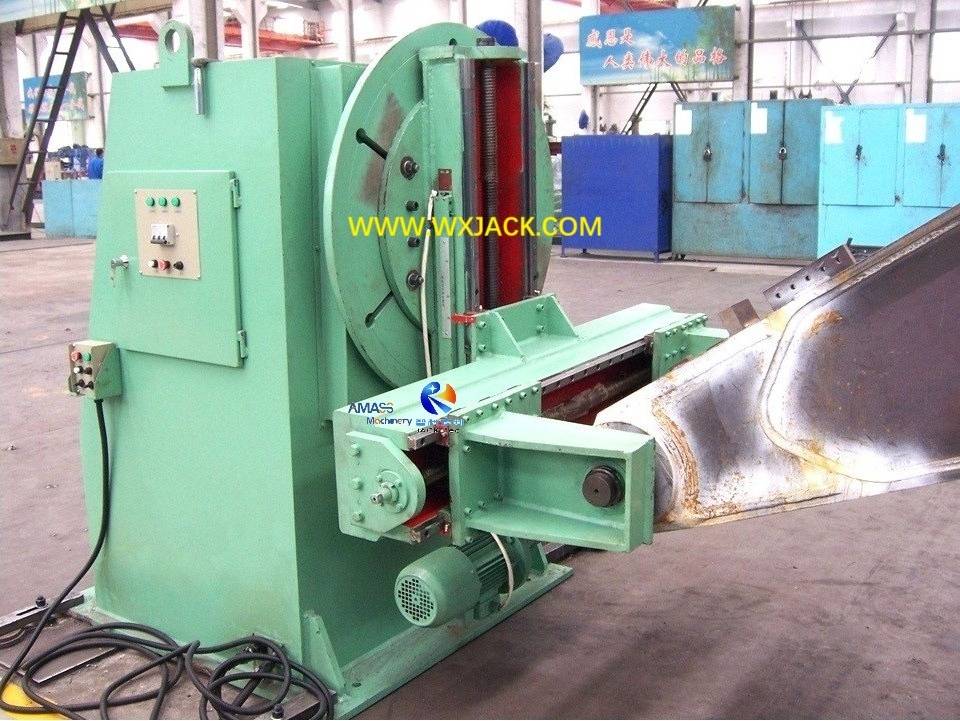

Unidades de seguridad y alarma en Wuxi Jack Machinery: ( Fig.5 )

2) El revuelto del plato giratorio de soldadura y la pieza de trabajo es reversible ± 0 ° ~ 360 ° de ritmo de revolución ajustable;

3)  Capacidad de carga en el tonelaje del plato giratorio de soldadura:

A)  La capacidad de tonelaje de carga de este posicionador de soldadura de cabeza y cola está generalmente dentro del rango de 1 tonelada ~ 5 toneladas, lo que representa más del 50% de práctica. Y hasta 10 toneladas o incluso más también está disponible;

b) Todos estos equipos de posicionamiento de soldadura del cabezal y la estructura del contragaltaje están hechos a medida: lo que significa que la propuesta técnica y la especificación deben discutirse y confirmarse de un lado a otro antes de hacer la final;

4) Carrera vertical, para una carga de 1 tonelada de plato giratorio de soldadura, es de alrededor de 800 mm ~ 1000 mm; Por 5 toneladas es alrededor de 2000 mm.

5. Parámetros técnicos del posicionador de soldadura de cabeza y cola:
