A. Uso y aplicación de la máquina de fresado de la placa de chapa:

1. Función: Máquina de fresado de borde de la serie XBJ es el propósito general 1calle Equipo de mecanizado de operación, para cortar ranuras de soldadura brillantes de alta precisión en los bordes de las piezas de trabajo, mediante la revolución de alta velocidad de la cuchilla de la placa de la pieza de trabajo y la mesa de trabajo de la máquina;

2. Tipos de ranuras de soldadura cortadas de la máquina biselante de borde:

Esto puede ser:

1) Borde recto como mecanizado básico en chapa;

2) 0° ~ 45 ° o alcance de ángulo más amplio (60°/ 85°) de biselado de borde ascendente;

3) -45° ~ 0 ° En el biselado del borde inferior:

a) Rangueras V/ X/ K fresadas de Wuxi Jack Plate Biseling Machine: (Fig.1)

FIG1 Máquina de fresado de borde 0B

b) Los 6 tipos comunes de ranuras de soldadura mecanizadas por el brote de la fresa de bordemi: (Fig.2)

Máquina de fresado de borde de la placa Fig2 71

do) Equipada con un cortador circular especial, la máquina de fresado de borde también puede cortar nuestro surco de soldadura de forma U: (Fig.3)

FIG3 Máquina de fresado de borde 0 A

3. Material de piezas de trabajo: Acero al carbono / acero inoxidable / bronce ... La mayoría en la aplicación práctica es la placa de acero al carbono;

4. Uso: La máquina de fresado de borde cumple con el biselado o el biseo en los bordes de la placa de chapa, en el chaflán U / V / X final, o bordes rectos, de modo que la operación de soldadura posterior en la chapa de metal puede fabricar costuras de soldadura de fusión de soldadura elegible y cara de cubierta, adquiriendo un rendimiento de soldadura ideal;

5. Camfadores de soldadura terminados cortados de Wuxi Jack Plate Biseling Machine:

1) Borde recto como lo es básico necesario y la fresación de primer paso: (Fig.4)

Máquina de fresado de borde de la placa Fig4 24

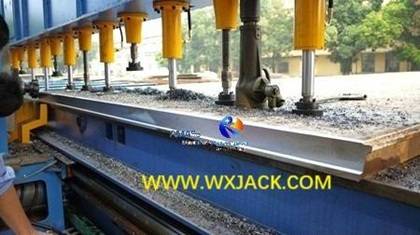

2) 40 ° Bisel de borde superior de Wuxi Jack Single Head Edge Machine: (Fig.5)

Máquina de fresado de borde de la placa Fig5 14

3) Bordes rectos/ superiores/ inferiores (medio x ranura) mecanizado a partir de la máquina de molienda de borde de doble cabezal de Jack Wuxi: (Fig.6)

FIG6 Máquina de fresado de borde de la placa 102 IMG_20220104_130058

6. Aplicación extensa de la formación de molino de la placa de acero de chapa:

1) En toda la industria: Nealy Todas las industrias de fabricación, donde se utilizan placas de chapa como materias primas para la producción, especialmente con el paso de la tecnología de proceso de la soldadura de placas de acero, tienen la demanda de esta máquina, que cubre las industrias de: vehículos/ puentes/ maquinaria de construcción/ buque petroquímico/ a presión/ estructura de acero, etc.;

2) Formulario de operación: Esta máquina se puede utilizar en forma de equipo de mecanizado individual, o trabaja junto con otras máquinas, para ser compuestas en diversas líneas de producción; O trabajar como grupo de trabajo de conjunto doble en tándem;

3) Por ejemplo, Sirvió como equipo de mecanizado de ritmo de soldadura, manipulador de soldadura anterior o máquina de soldadura de la junta de placa.


B. Especificaciones principales de la máquina de biselado de la placa de metal de la lámina Wuxi:

1. Max. Grosor de la placa: El rango de espesor convencional aplicable de chapa es 6 ~ 50 mm; Bajo casos especiales para la demanda del cliente, el Máx. La capacidad de espesor de la placa de la lámina puede estar a la altura 100 mm o incluso 160 mm;

2. Max. Longitud del plato: Por lo general, el rango de longitud de la placa de acero es de 3.000 mm a 18,000 mm Para la máquina de biselado de placa de modelos estándar, y se expanden a 20,000 mm o incluso de 23,000 mm para especial cuatro/ cinco cabezas de fresado modelos;

3. Max. Ancho de placa: El max. El ancho suele ser 3500 mm ~ 4000 mm;

4. Desarrollando por Wuxi Jack, el proveedor chino líder en la fresadora de borde:

1) Idea de diseño: Esta máquina de la serie XBJ se desarrolló bajo el fondo y la ideología de la 'máquina de fresado de borde de placa toma la posición de Planar ': Mantener el mismo nivel de rendimiento de fresado de ritmo de soldadura superior, mientras que reduce en gran medida el costo de fabricación y el presupuesto de compra de la máquina;

2) Ventajas de la máquina biselante de borde en comparación con la máquina plana:

a) Mayor eficiencia en biselado;

b) Más menos consumo de energía durante la operación de biselado;

do) Cotización mucho más baja y costo de ejecución de la máquina;

De esta manera, manteniendo el buen punto original de la máquina plana: alta calidad y precisión.



DO. Principio de trabajo y unidades principales de Wuxi Jack Sheet Metal Steel Plate Biseling Machine:

1. Poner en funcionamiento en la fresadora de borde:

1) Operation Way: Utilizando la cabeza de fresado y las cuchillas de la carcasa, el carro de molienda de tracción en el motor se mueve bajo velocidad de trabajo ajustable a lo largo del borde de la placa de chapa, logro de la tarea de molienda de borde de alta velocidad de alta velocidad:

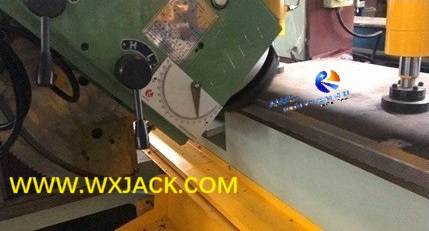

Wuxi Jack XBJ-6 Modelo de biselado de borde molinos en 45 ° Edge hacia arriba ranura: (Fig.7)

FIG7 Máquina de fresado de borde de la placa 5

2) Velocidad de trabajo La fresación de borde se puede ajustar continuamente dentro del rango de 100 ~ 1000 mm/min., que se controla mediante inversor de CA, y en tiempo real se muestra en el colgante de operación:

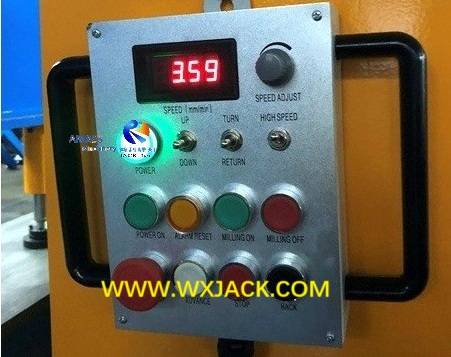

Show de velocidad de colgante de operación y molienda de borde durante la operación de biselado, en Wuxi Jack exportado a la máquina de molienda de borde de placa del sudeste asiático: (Fig.8)

FIG8 Máquina de fresado de borde de la placa 62

2. Unidades de función central de la máquina de fresado de borde de la placa Wuxi:

1) Cabeza de fresado: Como la máquina de fresado en el borde de la tope productora, Wuxi Jack selecciona el jefe de fresado de 7.5 kW en modelos convencionales, y 9 kW o 11 kW En modelos de servicio pesado:

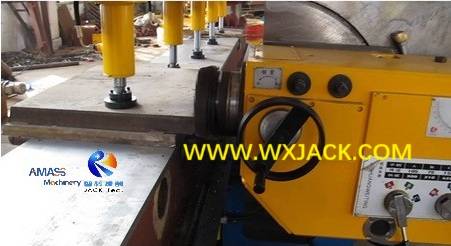

7.5kW Freshing Head Mills en el borde recto del plato de 50 mm de espesor: (Fig.9)

Máquina de molienda de borde de la placa Fig9 2

2) Marco principal mecánico: Incluyendo lecho base mecánico longitude/ mesa de trabajo (mecanizado y tratado térmicamente)/ marco de pórtico;

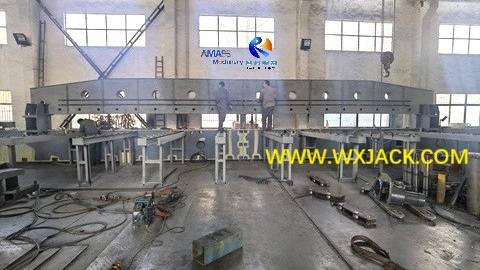

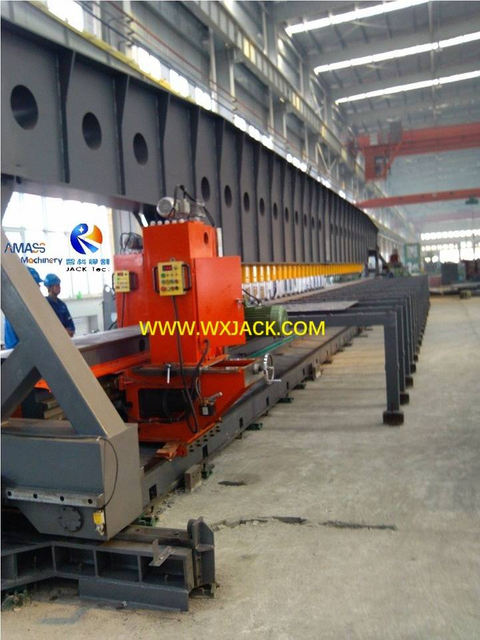

Marco mecánico ensamblado de Wuxi Jack exportado a Europa SXBJ-125 Máquina de molienda de borde de modelo grande: (Fig.10)

Fig10 Máquina de molienda de borde de placa de metal 86 IMG_20211222_145612

3) Sistema hidráulico: Su papel es proporcionar una fuerza impulsora para sujetar firmemente la pieza de trabajo (placa de acero) en la mesa de trabajo de la máquina, para garantizar la operación de alto nivel; Cuando está equipado con tablas de rodillos, actúa como fuente de transmisión para empujar y tirar de la placa de acero dentro y fuera de la mesa de trabajo de la máquina, etc.;

4) Tablas de rodillos de carga de placa de acero: Esto puede ser paréntesis convencionales para la placa manual de empuje y tirar, o Grupos de manejo automático de la unidad hidráulica de Wuxi Jack:

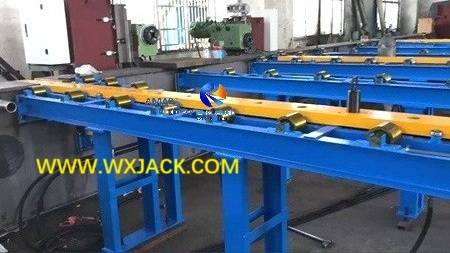

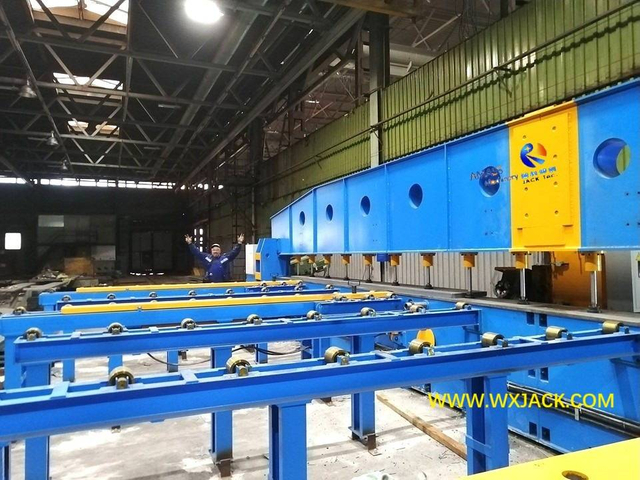

Wuxi Jack suministrado de forma única Tablas de rodillos de manejo de placas de acero hidráulico, muy útil en la frescura de borde de placa grande: (Fig.11)

Fig11 Máquina de fresado de borde de la placa 163

5) Gabinete de control eléctrico y sistema operativo de máquina, y cada conjunto de carro motorizado de cabeza de fresado.



D. Tipos de modelos de Wuxi Jack, Top Chinese Proveniator On Edge Freshing:

Hay muchas perspectivas que se dividen en la máquina.

1. Basado en la cantidad de cabeza de fresado en la máquina biselante de borde de la placa:

1) Configuración de cabeza única de la serie XBJ;

2) Máquina de fresado de borde de placa de la serie SXBJ;

3) Modelos FXBJ y GFXBJ cuatro a cinco cabezas de fresado Configuración de servicio pesado;

2. Máquina de molienda de borde de placa de propósito general convencional:

Este grupo de máquina está equipado con uno o dos conjuntos de 7.5kw de cabeza de fresado, con longitud de fresado en el rango de 3.000 mm de ~ 18,000 mm (modelos: XBJ/ SXBJ-3 ~ XBJ/ SXBJ-18);

3. Especial hecho Máquina de fresado de borde de configuración avanzada:

Sobre la base de funciones y configuración comunes, Nuestra fuerte fuerza es diseñar e introducir estructuras/ funciones especiales y especificaciones de la máquina, satisfacer las necesidades específicas del cliente. Por ejemplo:

1) Servicio pesado de cuatro a cinco cabezas de fresado;

2) Ambos lados de la mesa de trabajo simultáneamente molienda de borde;

3) Estructura de división Marco mecánico, para procesar placas de acero pesadas súper más grandes de 70+ peso de tonelaje;

4) Equipado con Super Power 11kw/ 18.5kw /55kw cabeza de fresa;

5) HMI (interfaz de máquina humana) para controlar con precisión el ángulo de fresado de borde;

6) Equipado con Jack Wuxi Tabla de rodillos de accionamiento hidráulico configurado de forma única;

7) Accionamiento de motor y control del codificador inclinación y alimentación de la cabeza de fresado;

8) Amméter de la cabeza de fresado para administrar la profundidad de corte de fresado, etc.

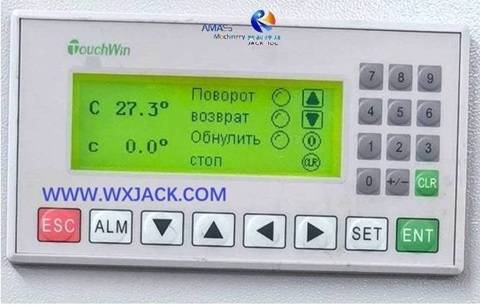

a) HMI en Wuxi Jack Configuración avanzada Máquina de fresado de borde, manipulando el ángulo de fresado de borde con precisión y conveniente:(Fig.12)

Fig12 Máquina de fresado de borde de placa funcional avanzada 254

b) Amperímetro Taiwán e-long 9kw cabezal de fresado, equipado en Wuxi Jack Advanced Configuration Plate Biseling Biseling Machine:(Fig.13)

Fig13 Máquina de molienda de borde de placa funcional avanzada 146


MI. Función potente y borde de ataque de Wuxi Jack, Máquina de fresado de Edge Properer On Edge de primer grado:

1. Unidades de función de calidad superior de la máquina de biselado de borde de la placa de Jack Wuxi:

Diseño y fabricación en unidades de funciones de Wuxi Jack Machine, como: Guardabarros integrales para parte pequeña, guardabarros móviles, guardia en la parte superior e inferior guía, cilindro de aceite hidráulico movimiento de impulso de la pieza de trabajo ... todos toman la posición de plomo en la industria y Algunos de estos componentes son unidades de funciones únicas de Wuxi Jack máquina:

1) El cabezal de fresado de alta calidad, producido por el proveedor profesional, instalado en el carro de fresado de la máquina de molienda de borde de la placa de lámina Wuxi Jack: (Fig.14)

Fig14 Máquina de fresado de borde de placa de metal 162 162

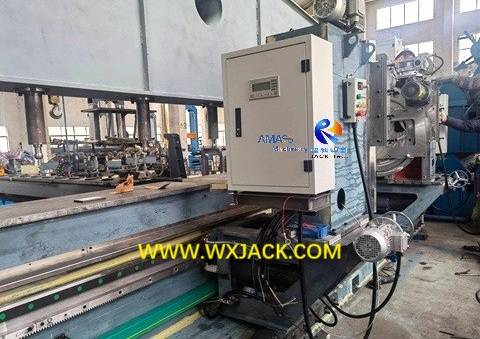

2) Gabinete de control eléctrico del carro de cabeza de fresado motorizado, instalado con HMI pantalla táctil En la puerta del gabinete eléctrico: (Fig.15)

Fig15 Máquina de molienda de borde de placa de metal 3 IMG_20211225_151903

3) Cabezal de fresado instalado de hoja de facador superior, de la máquina de biselado de borde de la placa de metal wuxi jack: (Fig.16)

Fig16 Máquina de fresado de la placa de metal de chapa 3 IMG_20211230_131315

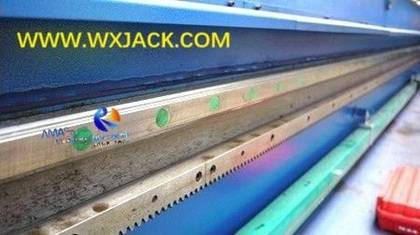

4) Liner de alta precisión Guidera para guiar el movimiento de la cabeza de fresado, en la máquina de fresado de borde de Jack Wuxi: (Fig.17)

Fig17 Máquina de fresado de la placa de metal de chapa 26

2. Participación de mercado líder: Esta máquina es uno de los principales productos de venta de nuestra empresa. Wuxi Jack es el proveedor chino líder en varios modelos de fresado de borde en el mercado durante más de 2 décadas. Tenemos muchos clientes en China y en el extranjero, y hemos obtenido un alto reconocimiento de los clientes en las últimas 2 décadas;

3. Fuerza de diseño: Somos muy buenos en el diseño y producimos modelos especiales de máquina basados ​​en la demanda del cliente. Muchas funciones centrales de Wuxi Jack Edge Machine Machine toman la delantera en el mercado. Esto se encuentra en la fuerza técnica de Wuxi Jack.
