Asistente de Iron Hand SXBJ-4 Máquina de molienda de borde de doble cabezal

A. La singularidad y el uso de la máquina de molienda de borde de la placa de Iron Hand Assistant SXBJ-4 :

1. Las dos características más distinguidas de la máquina de biselado de placa SXBJ-4 Doble Heads:

1) 2 conjuntos de máquina como integridad : este grupo de trabajo de equipos de fabricación de ritmo de soldadura consta de 2 conjuntos de máquina de configuración de cabezales dobles SXBJ-4 para biselado de placa, que funciona como una unidad:

2) La mano de hierro para la transferencia de material : el manejo del material entre los 2 conjuntos de equipos de doble cabezal  de la ranura de soldadura de placa se realiza mediante el manipulador de columpio 0 ° ~ 180 °, en lugar de los bastidores de pie convencionales, que es la configuración predeterminada en la serie XBJ y SXBJ, la máquina de acero de acero de acero de la placa de acero.;

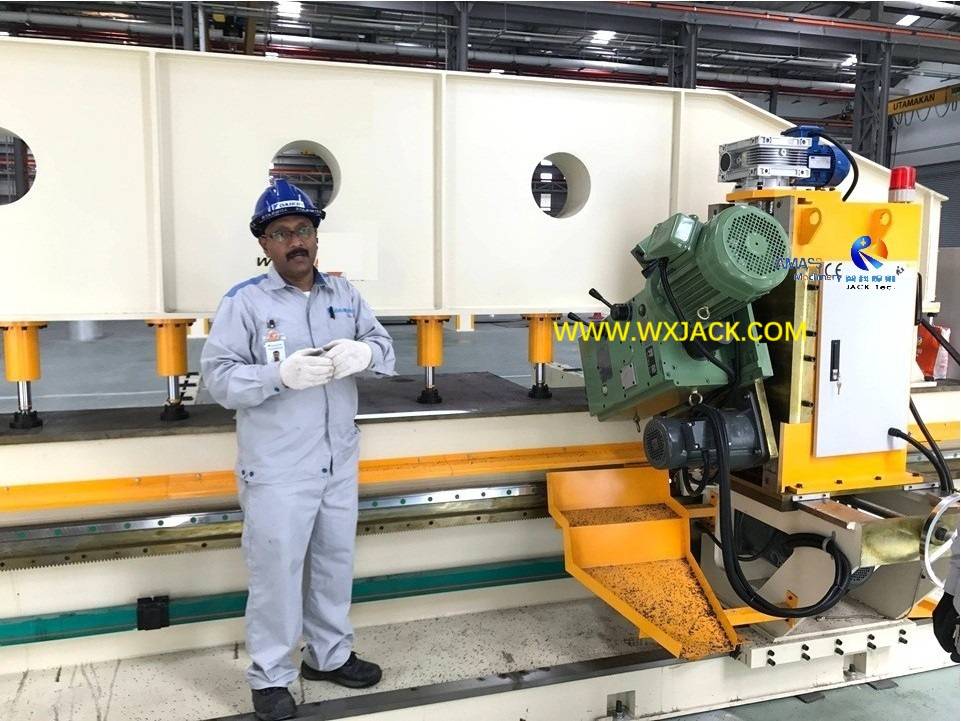

3) Operación en el sitio: el swing de Iron Hand (manipulador) entre los 2 conjuntos de Wuxi Jack SXBJ-4 Máquina de chaflán de borde de placa doble en la instalación del cliente: ( Fig.1 )

2. Uso y aplicación de SXBJ-4 Double Heads Plate Soldeando Equipo de fabricación de ritmo:

1) Estuche aplicante : esta sección de producto de la máquina configurada de cabezales dobles SXBJ-4 para la fresación de borde de la placa está diseñada y producida específicamente por Wuxi Jack, para implementarse en una línea de flujo de fabricación de maquinaria de puerto Takt altamente eficiente;

2) Tarea : la función de este grupo de trabajo de Iron Hand Assistant SXBJ-4 Equipo de fabricación de ranuras de soldadura es completar en la fresación de ranuras en ambos lados de la placa de acero de la pieza de trabajo, en forma de biselado de bordes ascendentes/ rectos/ inferiores;

3) Las ranuras de x/ v/ k diseñadas en los bordes de la placa de acero, que se pueden hacer de SXBJ-4 Double Heads Biseling Machine: ( Fig.2 )

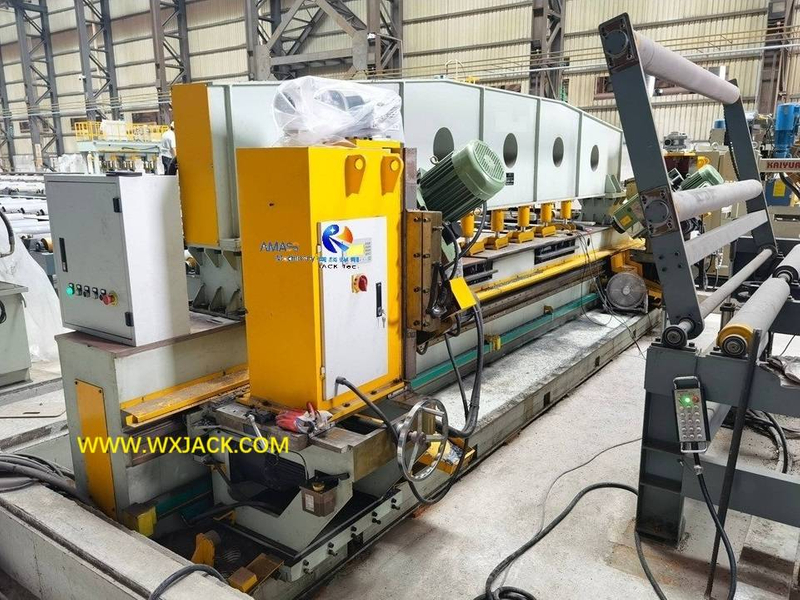

4) El momento de funcionamiento de Wuxi Jack Iron Hand Swing SXBJ-4 Máquina de cabezales de fresado doble para la fresación de borde tardío  en el sitio del cliente: ( Fig.3 )

B. Pasos de trabajo generales de la actuación del manipulador SXBJ-4 Máquina de molienda de borde de placa de cabeza doble :

1. 0 ° ~ 180 ° Manipulador de swing en el grupo de trabajo de la máquina de chaflán de borde de placa SXBJ-4 :

1) Como se muestra en la imagen adjunta y debajo, para adaptarse al requisito logístico de la línea de producción, este equipo SXBJ-4 doble cabezales para la creación de ranuras de soldadura  está equipado con un grupo de manipuladores en su lado frontal;

2) Este grupo de mano de hierro reemplaza la configuración estándar de los bastidores de extensión para realizar la carga de piezas de trabajo, en la máquina de fresado de borde de lámina XBJ y SXBJ Models;

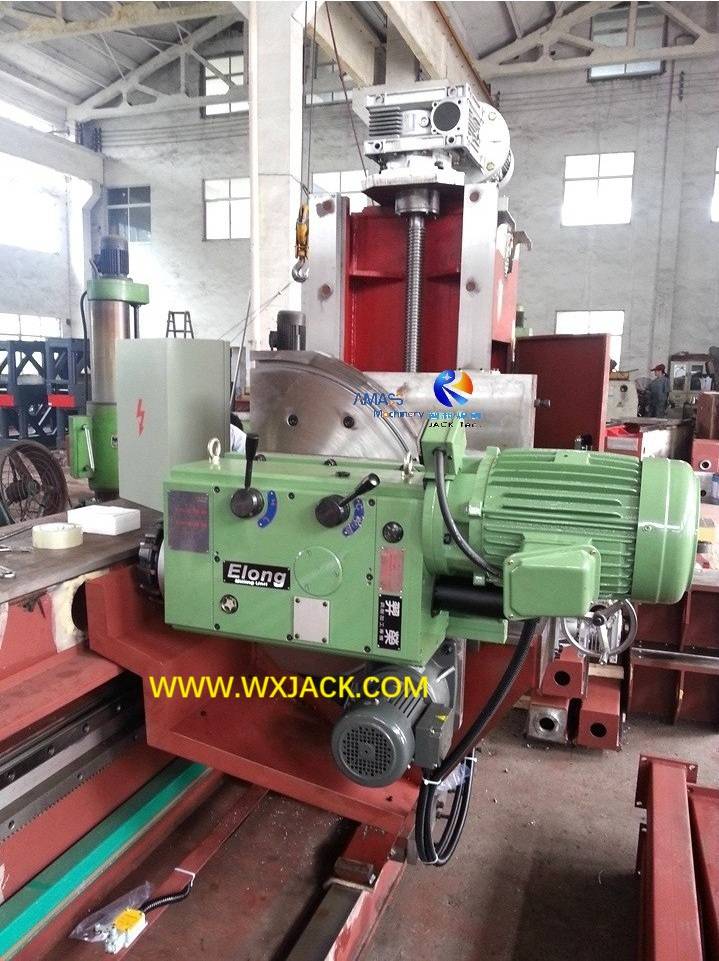

3) El manipulador de swing 0 ° ~ 180 ° entre los 2 conjuntos de Wuxi Jack SXBJ-4 Máquina de cabeza de fresado doble para fresado de e dge : ( Fig.4 )

2. Flujo unidireccional de placa de acero de la pieza de trabajo a través del grupo de trabajo SXBJ-4 Máquina de biselado de placa de doble cabezal:

1) Otra disparidad con la operación de esta máquina de acompañamiento de borde  es su flujo de pie de trabajo unidireccional, en lugar de las dos formas originales de transporte de placa de acero de la pieza de trabajo dentro y fuera del equipo para la fabricación de ranuras de soldadura, como en el caso de la máquina de molienda de borde de tipo XBJ y de la serie SXBJ.;

2) Esto también está determinado por la especialidad de la línea de flujo de fabricación, como se muestra en las fotos adjuntas y a continuación tomadas en el sitio del cliente:

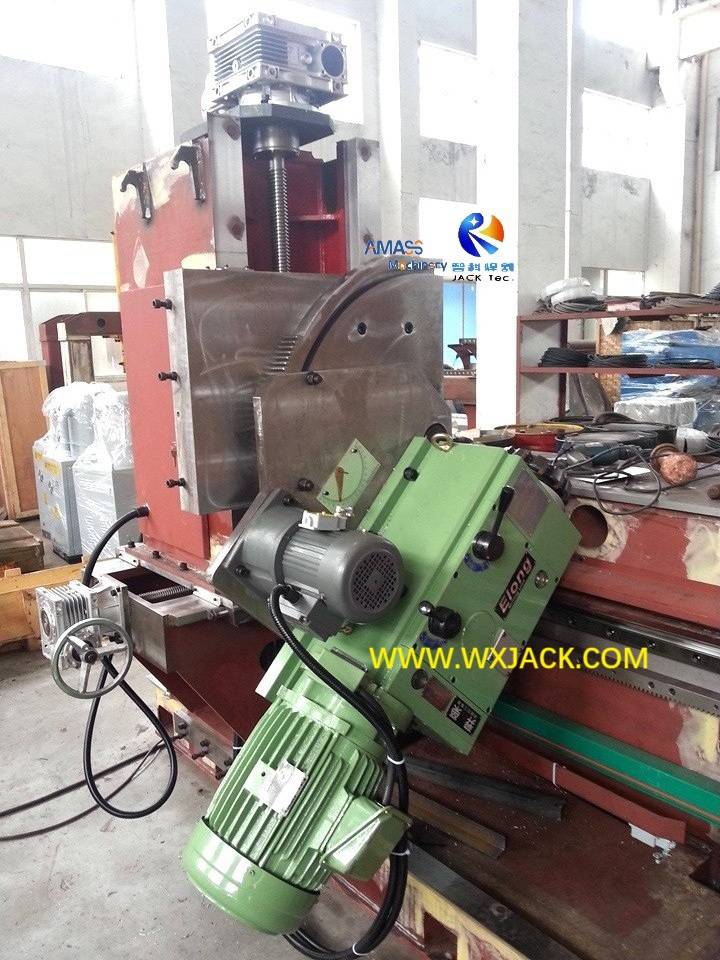

3) El flujo de placa de acero material a través de la máquina Wuxi Jack SXBJ-4 Máquina de molienda de borde de placa doble: ( Fig.5 )

3. Principio de trabajo y secuencia de manipulador de mano de hierro en SXBJ-4 Doble cabezales End Biseling Machine:

1) Estilo : como se muestra en la foto adjunta y debajo, el manipulador está en la estructura de concreto del brazo mecedor, que se compone de un grupo de rodillos;

2) Alcance de oscilación : este par de brazo mecedor puede girar dentro del rango de 0 ° ~ 180 ° debajo del motor, entre la máquina del biselado final;

3) Posición plana : cuando este grupo de máquina SXBJ-4 de fresado de borde  no está funcionando, el manipulador tiene su brazo mecedor en la posición horizontal plana, que sirve como transportador de entrada de la pieza de trabajo en el equipo de creación de ranuras de soldadura;

4) Posición erigida : después de que la placa de acero de la pieza de trabajo se envía a la máquina biselante del extremo de la placa para hacer un surco de soldadura, el manipulador tiene su brazo mecedor subido hasta 80 ° (como se muestra en la imagen adjunta), dejando suficiente espacio para los dos conjuntos de carro de caras de borde que producen surco de soldadura en la máquina de molienda de borde;

5) Momento de trabajo: el brazo de roca del manipulador de mano de hierro que aumenta el manipulador de hierro por delante del Wuxi Jack SXBJ-4 Máquina de las cabezas de fresado doble para la molienda de borde tardío : ( Fig.6 )

6) Volver a la posición plana : Al finalizar la fresado de los bordes de la placa en este grupo de la máquina modelo SXBJ-4 de fresado de borde de la placa, la placa de acero de la pieza de trabajo avanza y sale de la máquina para la operación de bisuga del borde de la placa, y se envía a la estación posterior en la línea de fabricación, incluida la máquina de redondeo de borde RH2000 , a través de los transportadores;

7) Listo para la próxima ronda : en este momento, el manipulador tiene su brazo mecedor que cae nuevamente, listo para la próxima ronda de hacer un surco de soldadura en este grupo de trabajo de máquina de fresado de borde.

C. Parámetros técnicos del manipulador asistiendo a la máquina de molienda de borde de placa SXBJ-4 :
