PFW1020 Máquina de soldadura de brida de tubería GMAW PFW1020

A.  Uso y función de la máquina de soldadura de brida de tubo de costura circunferencial PFW1020 :

1. Función: la máquina modelo PFW1020 fabrica en las bridas de tubería y extremo en partes de trabajo terminadas, en el modo de soldadura de MAG o MIG;

2.  Capacidades de trabajo:

1)  Resumen: esta máquina de soldadura especializada está diseñada para realizar dos piezas de brida en ambos extremos de la tubería con una operación única, mediante 2 piezas de antorcha de soldadura que funcionan simultáneamente:

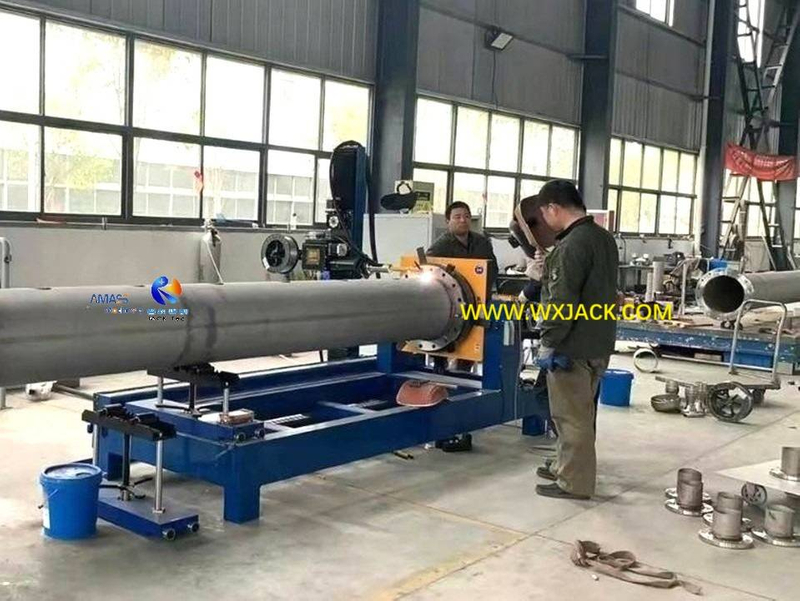

2)  Soldadura MAG circunferencial de brida de tubería en Wuxi Jack PFW1020 Máquina: ( Fig.1 )

3) Operación de soldadura: se colocan Mediante la rotación de sus rollos de giro de soldadura, la soldadura de GMAW se puede implementar en la tubería y la brida; tuberías y 2 piezas de brida en 2 juegos de accionamiento del motor que se mueve el rotador de soldadura.

3.  Pasos de trabajo principales en la máquina de soldadura circunferencial de brida de tubería PFW1020 :

1)  Basado en la longitud real de la tubería, los cuatro conjuntos de antorcha de soldadura GMAW se pueden ajustar su posición, a lo largo de todo el cuerpo longitudinal de tubería;

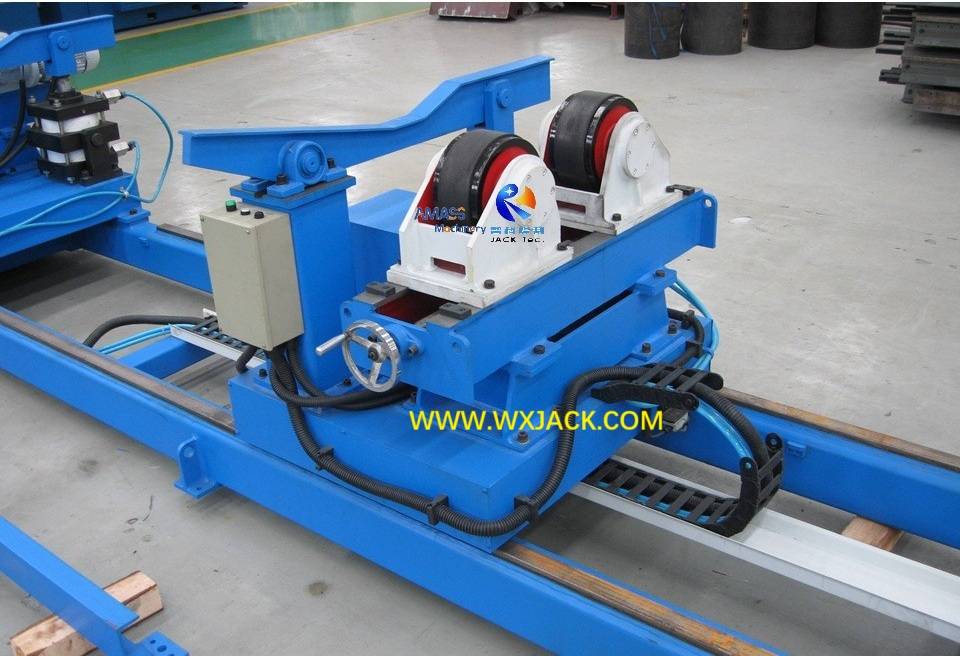

2)  El rotador de soldadura en movimiento motorizado, que sirve como unidad de sujeción de tubería, en Wuxi Jack PFW1020 Manaina: ( Fig.2 )

3) Los dos conjuntos de rotador de soldadura:

a) tubería de soporte;

b)  gire en la velocidad de soldadura ajustada por el inversor de CA;

c)  ajustar la posición longitudinal, basada en la diferente longitud de las tuberías;

4. Cantidad de antorchas de soldadura y costuras de soldadura:

1)  Este accesorio del equipo de soldadura utiliza cuatro conjuntos de antorchas de soldadura MAG, para cumplir con ambos extremos de soldadura con brida sobre la tubería. En consecuencia, tiene 4 conjuntos de unidades de oscilador de soldadura;

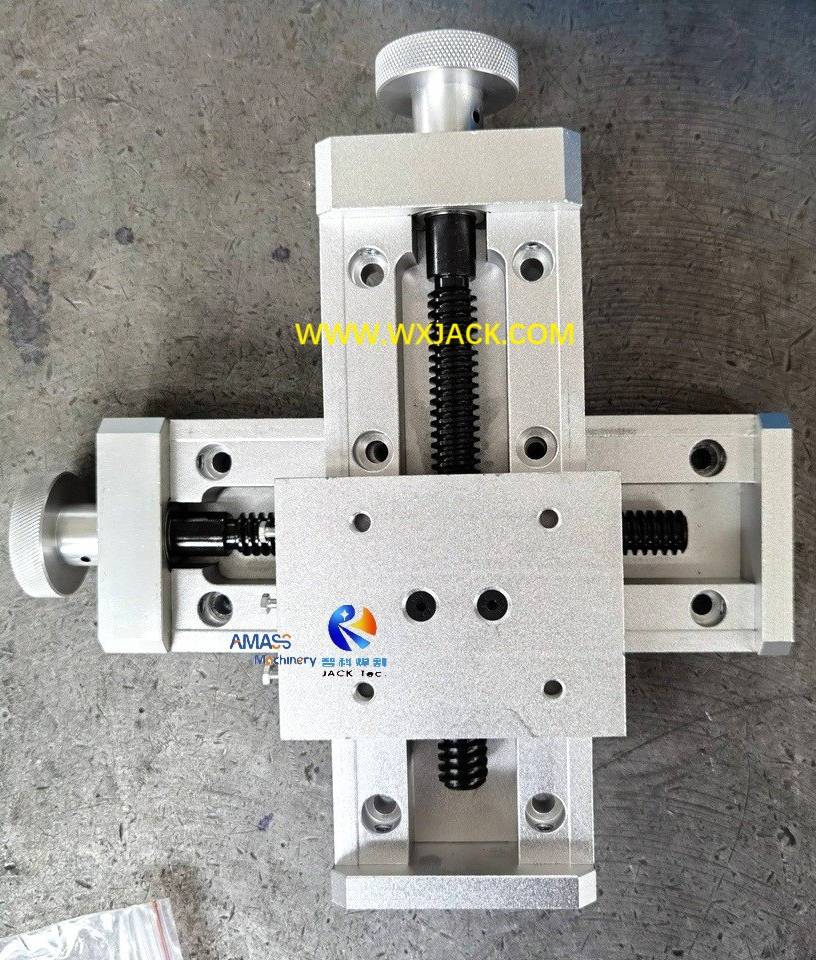

2)  Cada una de la antorcha de soldadura está equipada con unidad de ajuste tridimensional;

3)  De esta manera, durante la operación, cada una de la antorcha de soldadura puede ajustar su posición angular, a lo largo de la posición horizontal X y el eje Y vertical y la posición bidimensional fácilmente.

B.  piezas de trabajo aplicables para la máquina de soldadura circunferencial de brida de tubería PFW1020 :

1. Especificaciones de piezas de trabajo diseñadas para equipos de soldadura con brida de tubería PFW1020 :

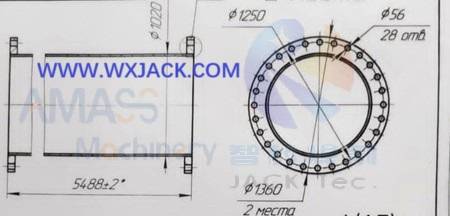

Diseño de dibujo en la pieza de trabajo de brida de tuberías, destinada a Wuxi Jack PFW1020 Equipo de soldadura especializado: ( Fig.3 )

Como se muestra en el boceto anterior:

1)  El Máx. El diámetro externo de la tubería es φ1020 mm;

2) El Máx. El diámetro interno de las bridas para el apareamiento es φ1360 mm;

3)  El Máx. La longitud de la brida de la tubería terminada puede ser de 5500 mm;

2.  Se completó las costuras de soldadura:

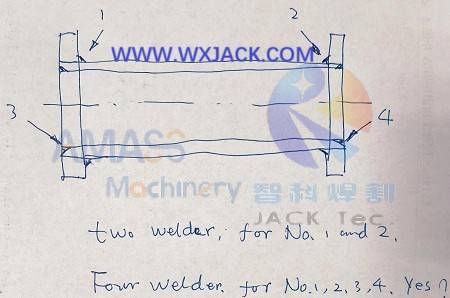

1)  Se costuras de soldadura confirmadas por Wuxi Jack Ingeniero con boceto de escritura manual, en la brida de tubería de la pieza de trabajo: ( Fig.4 )

2)  Como se muestra en el boceto anterior, se pueden adquirir totalmente 4 piezas de costuras circunferenciales en ambos extremos del apareamiento de la brida de tubería, en forma de soldadura de gmaw de filete plano ( mig o mag );

3)  Basado en el grosor de la pared de la tubería y la brida, la corriente de soldadura se puede modular convenientemente para obtener un rendimiento satisfactorio.

C.  Configuraciones principales y rendimiento técnico del equipo de soldadura de brida de tubería de costura circunferencial PFW1020 :

1.  Torchas de soldadura:

1) Hay totalmente 4 piezas de antorchas de soldadura en esta máquina, y este es el nombre ' PFW1020 Four Torch Gmaw ' obtuvo;

2) Cada una de la antorcha de soldadura se puede ajustar manualmente en dirección tridimensional, para apuntar perfectamente a la costura de soldadura, lo que implica totalmente 4 conjuntos de sistemas de manipulación;

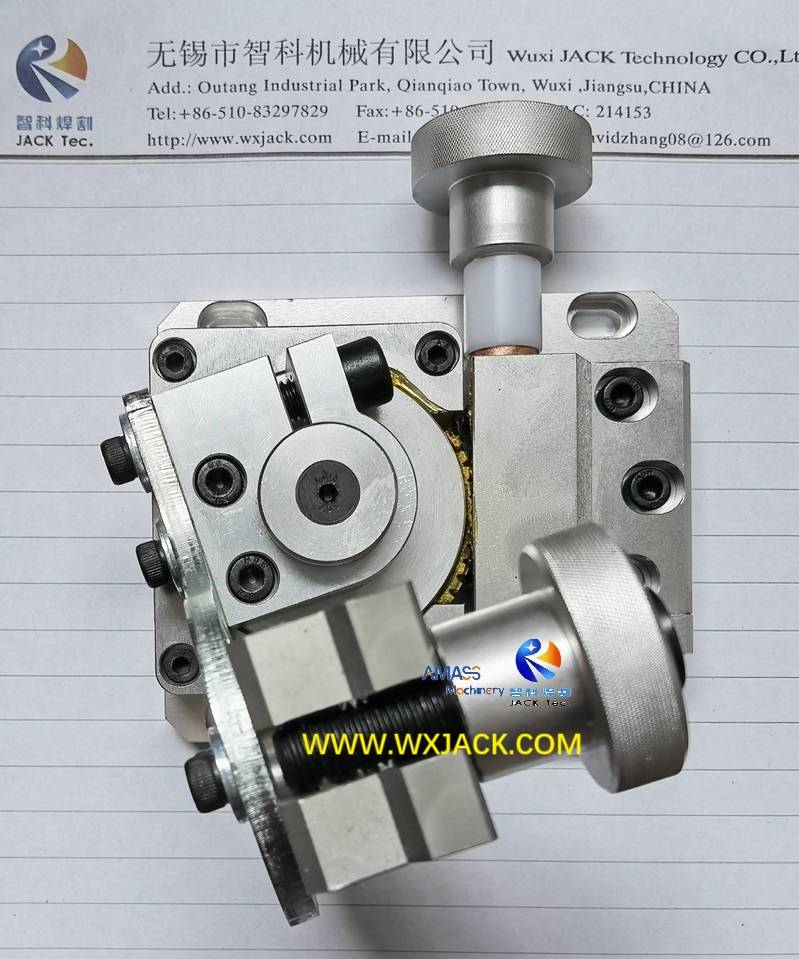

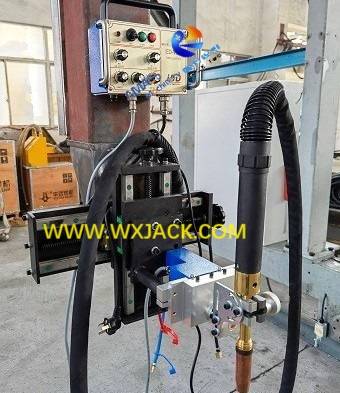

3) Mecanismo de la antorcha de soldadura en Wuxi Jack PFW1020 Manaina del modelo: ( Fig.5 )

2. Fuente de alimentación de soldadura GMAW en la máquina de soldadura de brida de tubo de costura circunferencial PFW1020 :

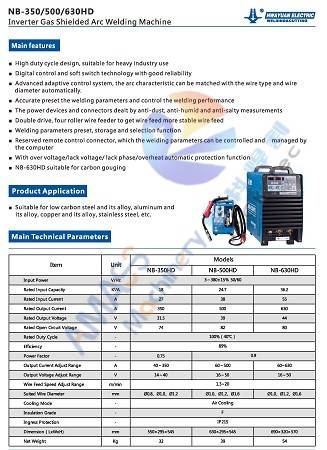

1)  marca recomendada: Mag o Mig es el modelo chino de Huayuan fabricado en NB-500HD ;

2)  Especificación: la corriente de soldadura de las máquinas MIG/ Maw está en el rango de 80 ~ 500a , totalmente 4 conjuntos;

3)  Disposición: Los 4 conjuntos de máquinas de soldadura MIG/ MAG se colocan en la tubería en ambos extremos, respectivamente: cada extremo 2 conjuntos;

3 . ​ ​ ​​​

4. Unidades de retención y rotación de la pieza de trabajo en PFW1020 Máquina de soldadura de brida de tubería especial:

1. )​ ​

2) Velocidad de trabajo: la velocidad de rotación de los rollos de giro de soldadura se ajusta con el inversor de CA, lo que equivale a la velocidad real de soldadura MIG/ MAG, y se muestra de manera real;

3) Ajuste longitudinal: esta unidad de soporte puede ajustar su posición longitudinal de acuerdo con la longitud de la tubería, con el ferrocarril fijado en tierra del taller:

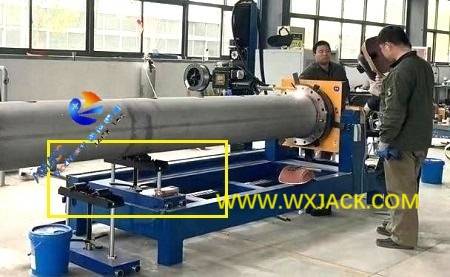

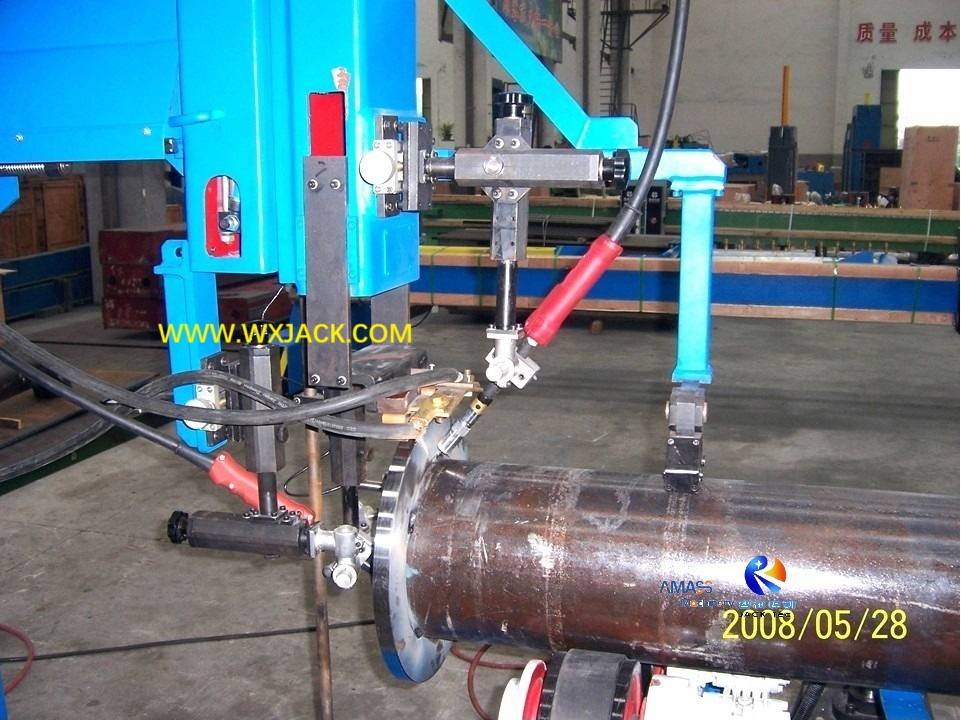

4)  Unidades giratorias de brida de tubería en Wuxi Jack PFW1020 Equipo de soldadura del modelo: ( Fig.7 )

5) Modulación: cada conjunto de rotadores de soldadura tiene dos piezas de rodillos de giro, que tienen volante para ajustarse a la distancia del rodillo de acuerdo con el diámetro de la tubería. Hay totalmente 2 conjuntos de unidades de soporte en esta máquina;

5.  Función de soldadura Unidades complementarias:

1)  Este equipo de soldadura está equipado con cuatro conjuntos de oscilador del modelo ED-WLS40 , un dispositivo muy valioso y conveniente;

2)  Este dispositivo de control está conectado directamente a la caja de control de acceso a la línea de swing;

3) La unidad de swing está montada en el dispositivo en ejecución, ajustando los botones que se instalan en el cuadro de control:

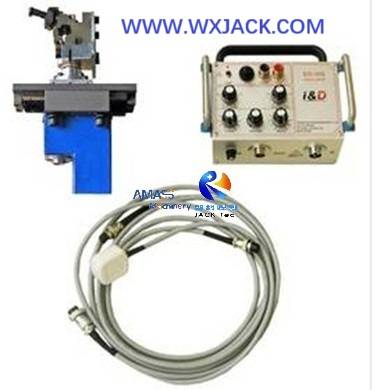

4)  Circuito de control de circuito cerrado del oscilador equipado con Wuxi Jack PFW1020 Manaina del modelo: ( Fig.8 )

D. Unidad de rastreo de costura de soldadura en la brida de tubería PFW1020 Máquina de soldadura especial de la tubería:

1.  Puntos fuertes del oscilador ED-WLS40 :

1)  Este es un dispositivo especial para realizar un swing lineal a lo largo de las piezas de trabajo, durante la operación de soldadura en la máquina;

2)  Es una artilugio pequeño y ligero, fácil de operar, que no tiene restricciones de operación;

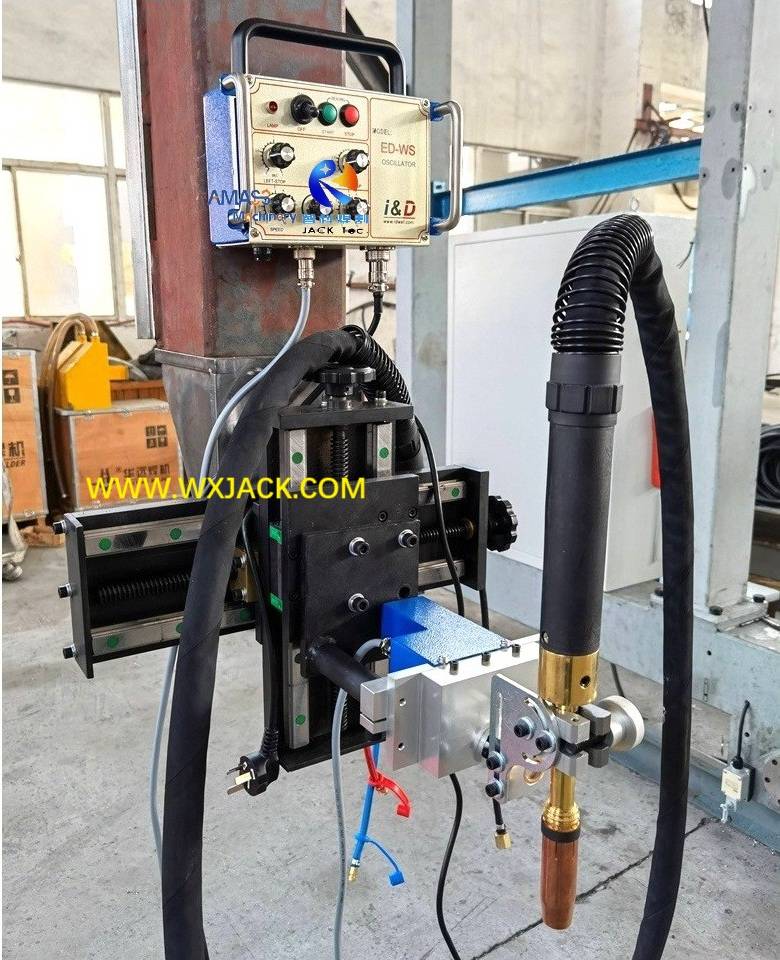

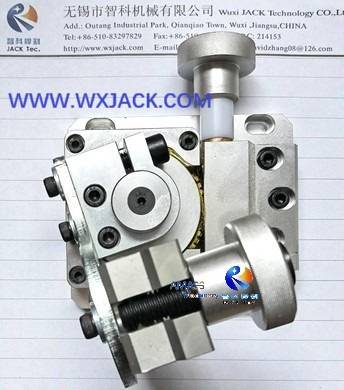

3)  El oscilador de soldadura se aplica en la operación de soldadura de brida de tubería: ( Fig.9 )

2.  Rendimiento técnico del oscilador de soldadura en la máquina de soldadura de brida de tubería:

1)  Índices críticos: balances bajo control digitalmente/ moviéndose hacia la gestión de la velocidad del límite del centro/ izquierda y derecha/ la velocidad de swing;

2)  Acción: la antorcha de soldadura regresa automáticamente al centro original al detener la soldadura;

3)  Característica: extenso rango de voltaje de soldadura controlado con interruptor, no afectado con voltaje de entrada;

3. Operación general en el oscilador en la máquina de soldadura circunferencial de la brida de la tubería:

1)  encender la alimentación, su luz indicadora encendida;

2)  girar la perilla de ajuste en el panel del oscilador;

3) Para cuatro modos de swing, module el tiempo de parada de dos puntos;

4)  Ajuste el ancho y la velocidad del swing girando;

5)  Durante el swing, verifique la amplitud real de la antorcha;

6) Durante la operación, gire la perilla según los requisitos de rendimiento si es necesario;

7)  Al finalizar la soldadura, gire el oscilador a la posición apagada;

8)  La antorcha de soldadura regresa automáticamente a su posición central original, completando así la tarea del oscilador para la operación de soldadura circunferencial de la brida de tubería.

E. Especificaciones técnicas de la brida de tubería PFW1020 Equipo de soldadura especializado en especie:
