Característica: PHJ20 es el modelo más grande de la serie PHJ convencional 3 en 1 h de ensamblaje del haz de soldado enderecado una máquina integral , que puede entregar haz de H soldado/ h Vma de la altura de la web 2000 mm, de posición de brida simétrica y asimétrica con respecto a la web. Ver boceto adjunto:

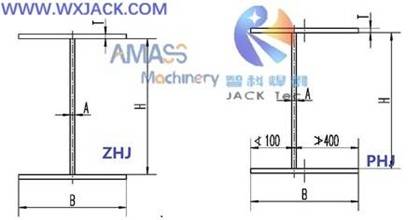

Secciones transversales del haz H y el haz que se pueden producir a partir de la máquina de modelos Phj de Wuxi Jack: ( Fig.1 )

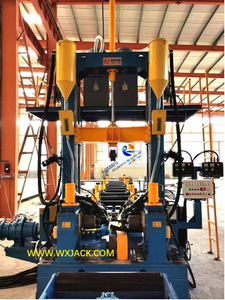

A. Cuerpo principal mecánico de la máquina de soldadura de haz PHJ20 Modelo 3 en 1 h:
Esta es la piedra angular , o la unidad de trabajo central de la máquina. Es de estilo base de pórtico ensamblado invertido, y consistió en:

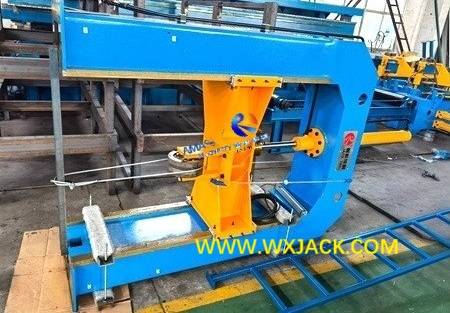

1) Esta unidad se ensambla en forma de U inversa con miembros de la estructura de soldadura: ( Fig.2 )
2) Para garantizar completamente el ensamblaje preciso de la máquina, el posicionamiento de los miembros de su estructura se asegura con un conjunto de accesorios del orificio del pasador de posicionamiento: ( Fig.3 )
3) Esta unidad ayuda a ser el cuerpo principal mecánico completo de la máquina soldadora de haz H de 3 en 1. Hay una unidad de sujeción de carrera hacia abajo de conducción hidráulica en su medio, para presionar firmemente la brida superior del haz H durante la fabricación:

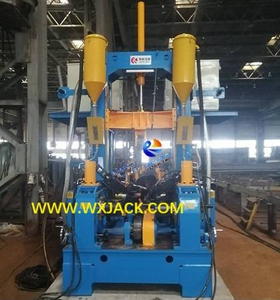

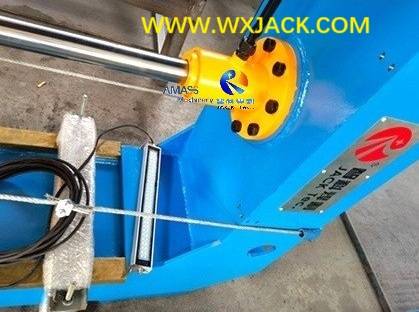

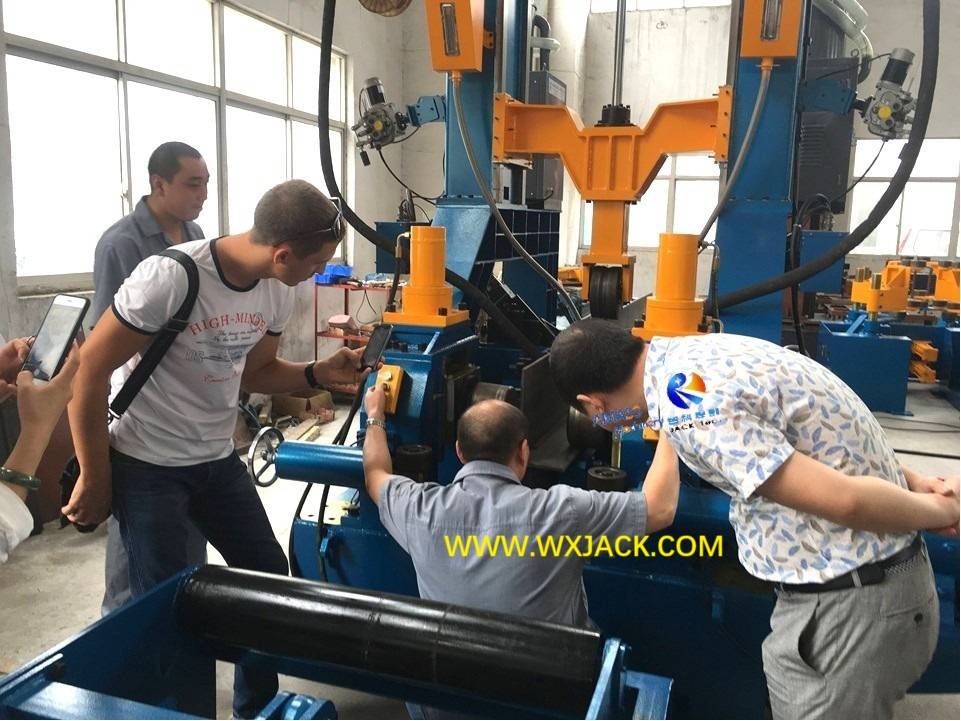

Cilindro de aceite para conducir prensa sobre bridas de haz H: ( Fig.4 )
2. Mecha base mecánica de la máquina de producción automática de haz H:
1) Esta es la mitad de la sección inferior del cuerpo principal de la máquina;
2) También sirve como 'estación de trabajo ' de la máquina: que todas las unidades críticas de la fabricación de haz H: unidad de ensamblaje/ unidad de soldadura y unidad de alisado están instaladas aquí:

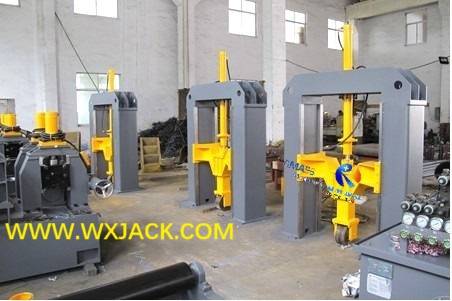

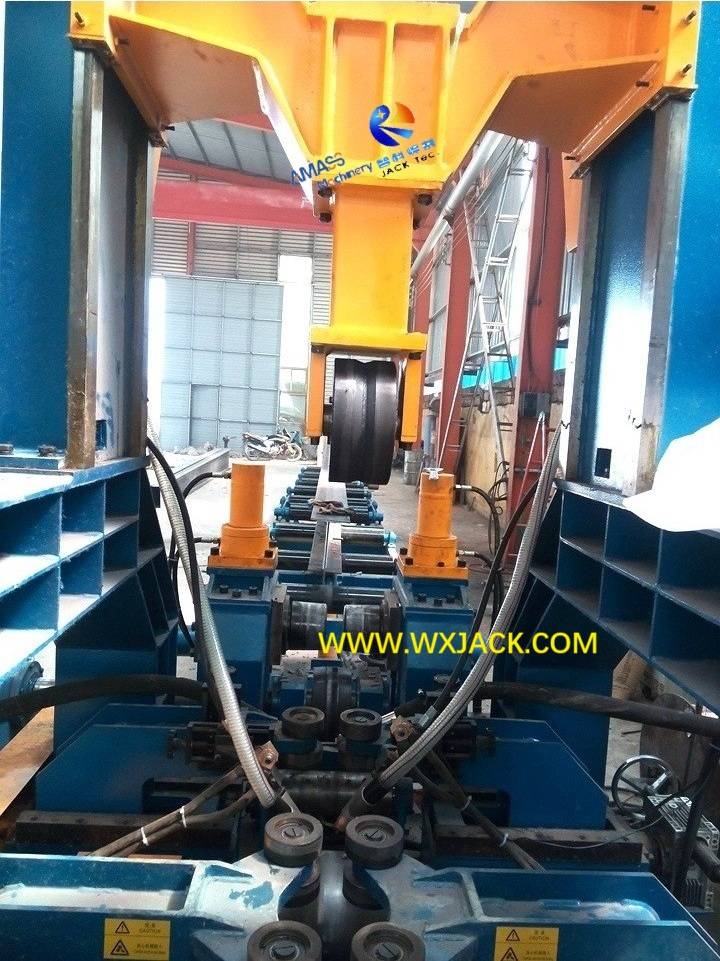

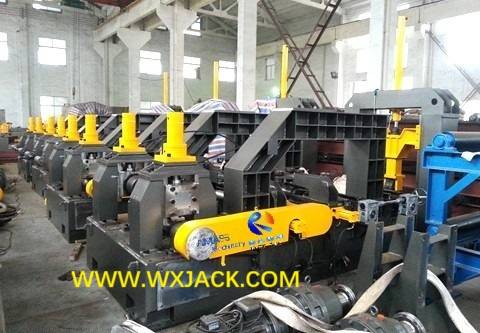

Producción por lotes en la base mecánica de la máquina en la instalación de Jack Wuxi: ( Fig.5 )
3) lo que significa que la operación central del ensamblaje del haz H/ soldadura/ alisado se realiza en esta unidad;
4) La unidad de transmisión y transmisión de la máquina también está instalada en su parte inferior;

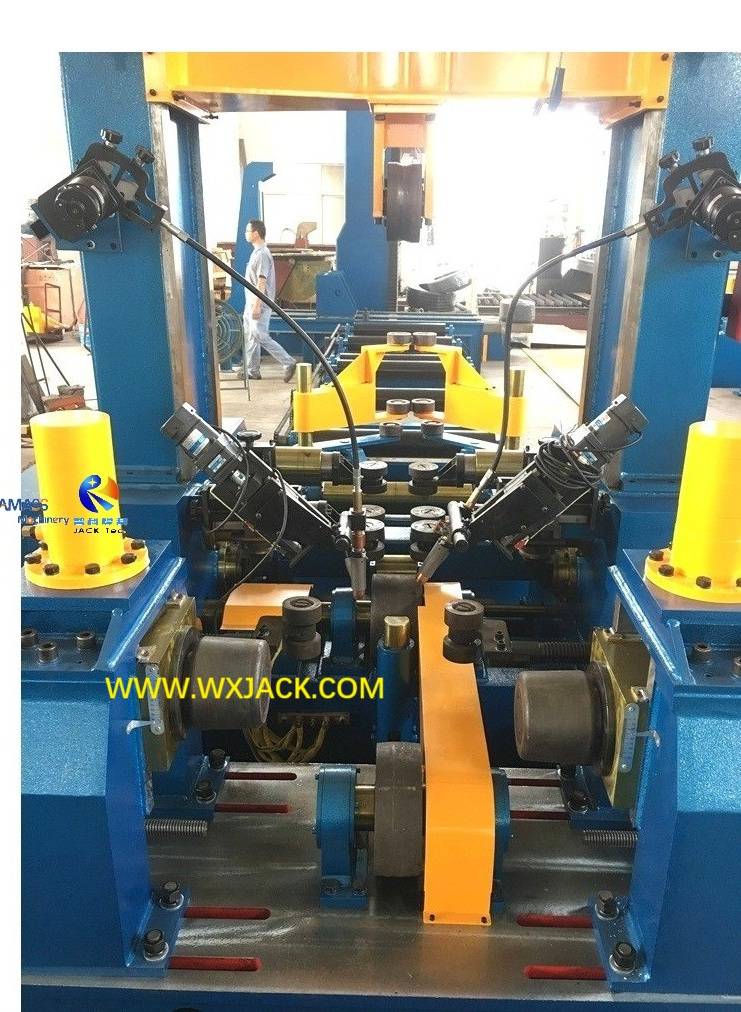

3. Unidad de ensamblaje de 3 en 1 Máquina de fabricación de haz de soldadura H :

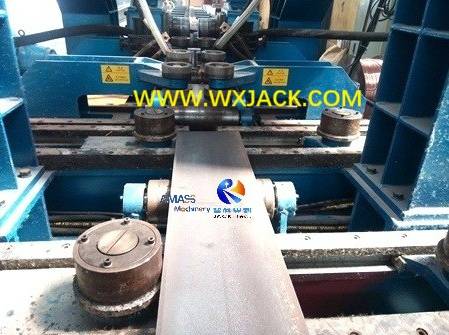

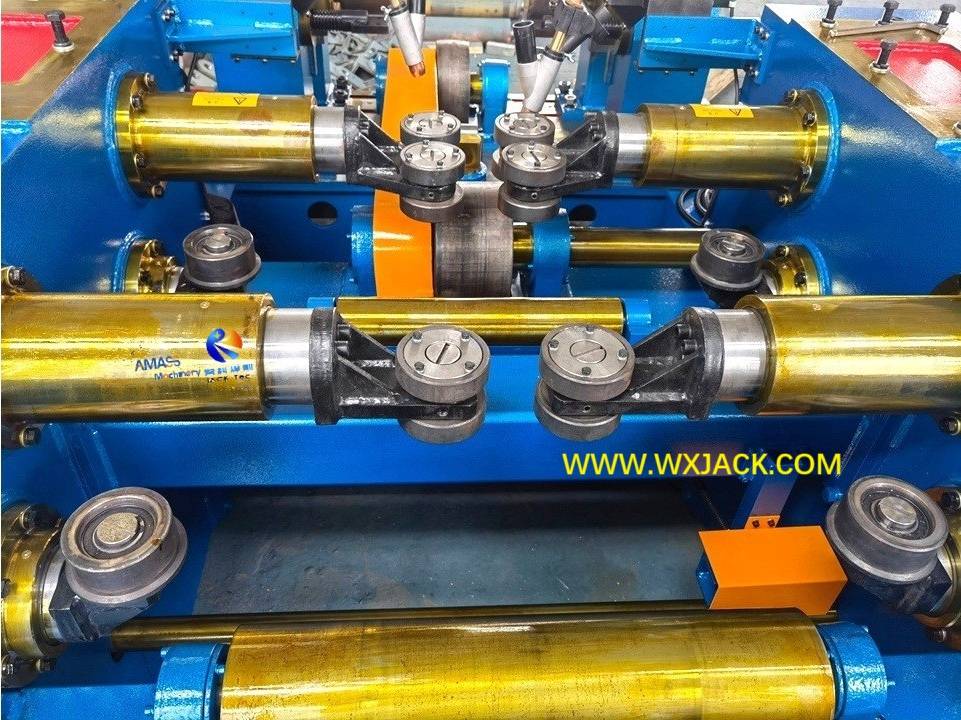

1) Como se introdujo en el producto anterior de la máquina modelo PHJ18, esta unidad consta de 6 conjuntos (o 12 piezas) de rodillos de alineación web junto con la izquierda y la derecha de la red de haz H, y 2 conjuntos (o 4 piezas) de rodillos de alineación web de haz H en la parte superior de la brida;
2) Esta unidad tiene el nombre alternativo de la unidad de autoalineación:
Máquina de los modelos Phj de Wuxi Jack Phj
3) Función: esta unidad lleva a cabo la primera tarea de la máquina: posicionamiento preciso y valentía de las bridas del haz y la web, seguido con el siguiente paso de soldadura;
4) Esta unidad es impulsada hidráulica.
B . Sistema de soldadura de 3 en 1 H Máquina integral de enderezado de soldadura:

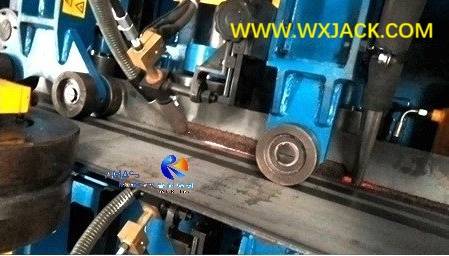

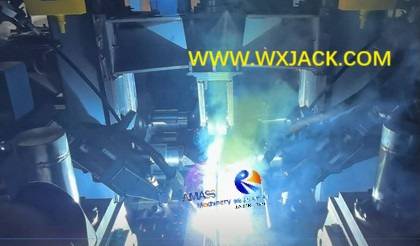

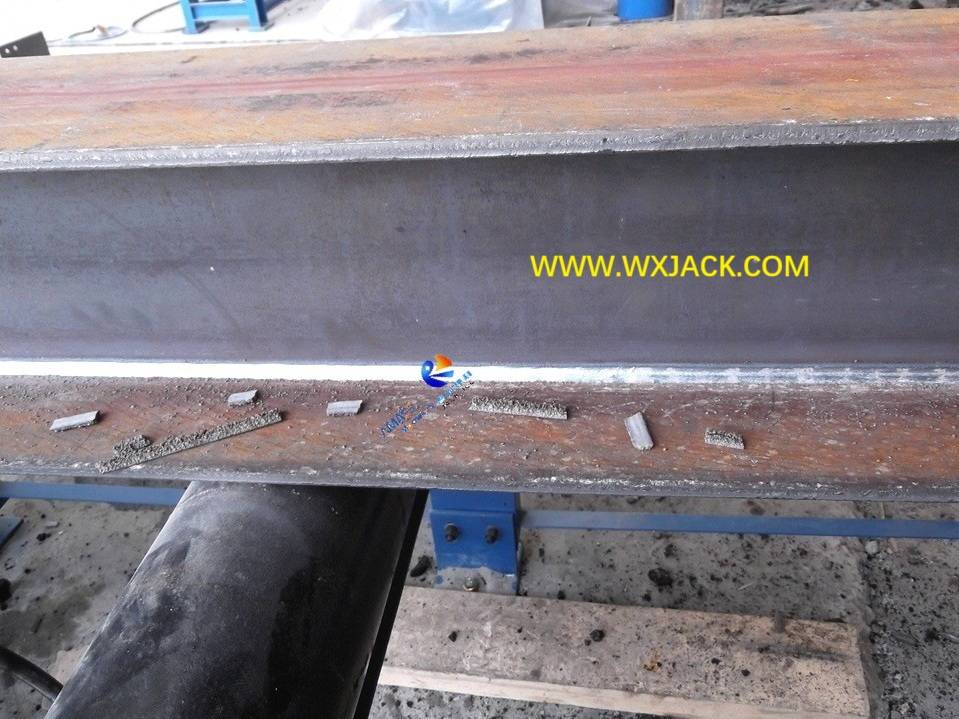

1. 2 Modos de soldadura opcional: como se introduce en el producto anterior de la máquina modelo PhJ18, hay dos opciones de soldadura de sierra y o co 2 : ( Fig.7,8 )
2. Instalación de unidades principales:
El sistema de soldadura a máquina consta de 3 grupos de:
1) antorcha de soldadura;
2) Mecanismo de ajuste de ajuste de posición precisa de la antorcha de soldadura (diapositivas motoras/ cruzadas/ guideril lineal preciso)/ sistema de alimentación de alambre de soldadura;
3) Sistema de envío y reciclaje de flujo de soldadura de SAW;
Estos 3 grupos se instalan en simetría en la zona de trabajo central de la máquina de soldadura de haz de 3 en 1 h:

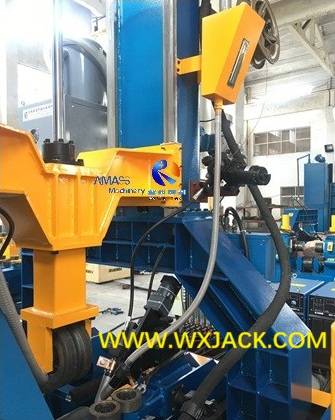

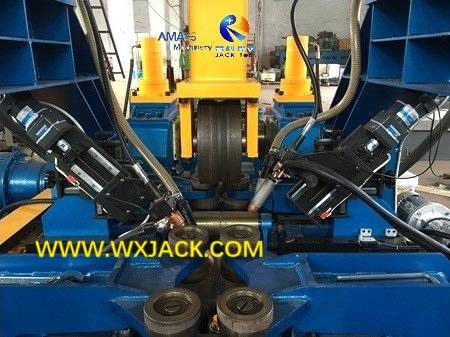

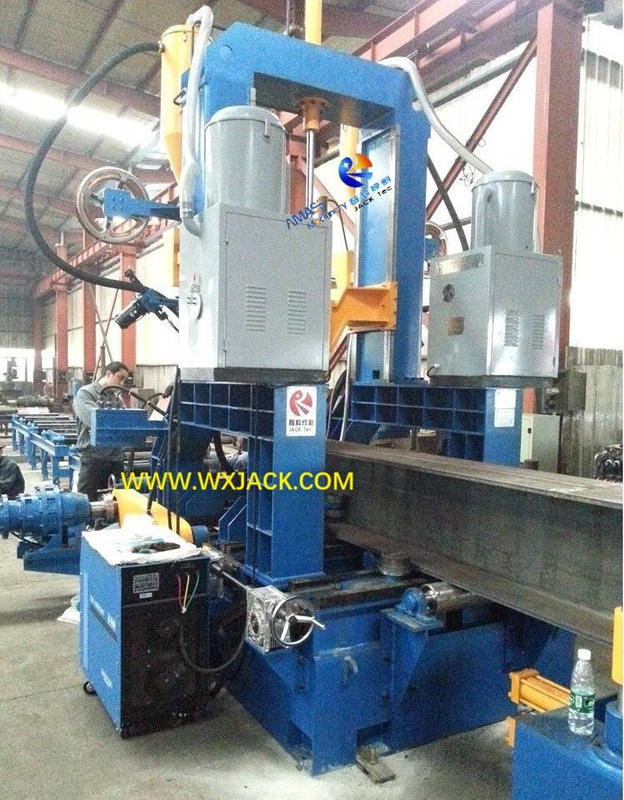

Sistema de soldadura de Wuxi Jack Phj Model Máquina: ( Fig.9 )
3. Marca del sistema de soldadura: la máquina tiene 2 conjuntos de fuente de alimentación de soldadura/ consola de control relacionada. Son las principales unidades de función subcontratada de la máquina. Hay varias marcas de fuente de alimentación de soldadura disponibles para cualquiera del modo de soldadura;
4. Cualquiera que sea la fuente de alimentación de soldadura, está equipado con unidad de alimentación de alambre y consola de control:
5. Además de la unidad básica de la antorcha de soldadura y la fuente de alimentación, para la máquina de fabricación de haz H soldadura por sierra, la unidad de flujo de soldadura es una necesidad. Se ajusta en la sección superior del pórtico de la máquina:
Soldadura de la tolva de flujo en la parte delantera de la máquina de modelos PHJ: ( Fig.10 )
C . Parámetros técnicos de PhJ20 Modelo 3 en 1 Máquina de fabricación de haz de soldadura H:
Parámetro técnico | PhJ20 Modelo 3 en 1 H Máquina integral de enderezado de soldadura de la viga del haz |
H Rango de altura web de haz de haz | 200 ∼ 2000 mm |
H Beam Rango de espesor web | 5∼ 30 mm |
H Rango de ancho de la brida del haz de haz | 200∼ 800 mm |
H Rango de espesor de brida de haz de haz | 6∼ 40 mm |
H Rango de longitud del haz H | 3,000∼ 15,000 mm |
Velocidad de ensamblaje / soldadura / enderezado | 200∼ 1.200 mm/min. （VFD） |
Modo de ensamblaje | 2 etapas: 2 ~ 3 grupos de caja de tracción hidráulica de la barra de tracción para un ajuste áspero; Y ensamblaje preciso con 8 pares de rodillos de alineación del accionamiento hidráulico |
Modo de soldadura | Sierra de posición plana de arco único 0 °, o Soldadura blindada por gas 2 GMAW CO |
Estilo enderezado | 2 piezas de disco hidráulico actuando hacia abajo Rolleros sólidos presionando |
Altura de la costura de soldadura de un solo paso | 8 ~ 12 mm |
Tamaño de la máquina （L × W × H） | 28m × 4m × 5.1m |
