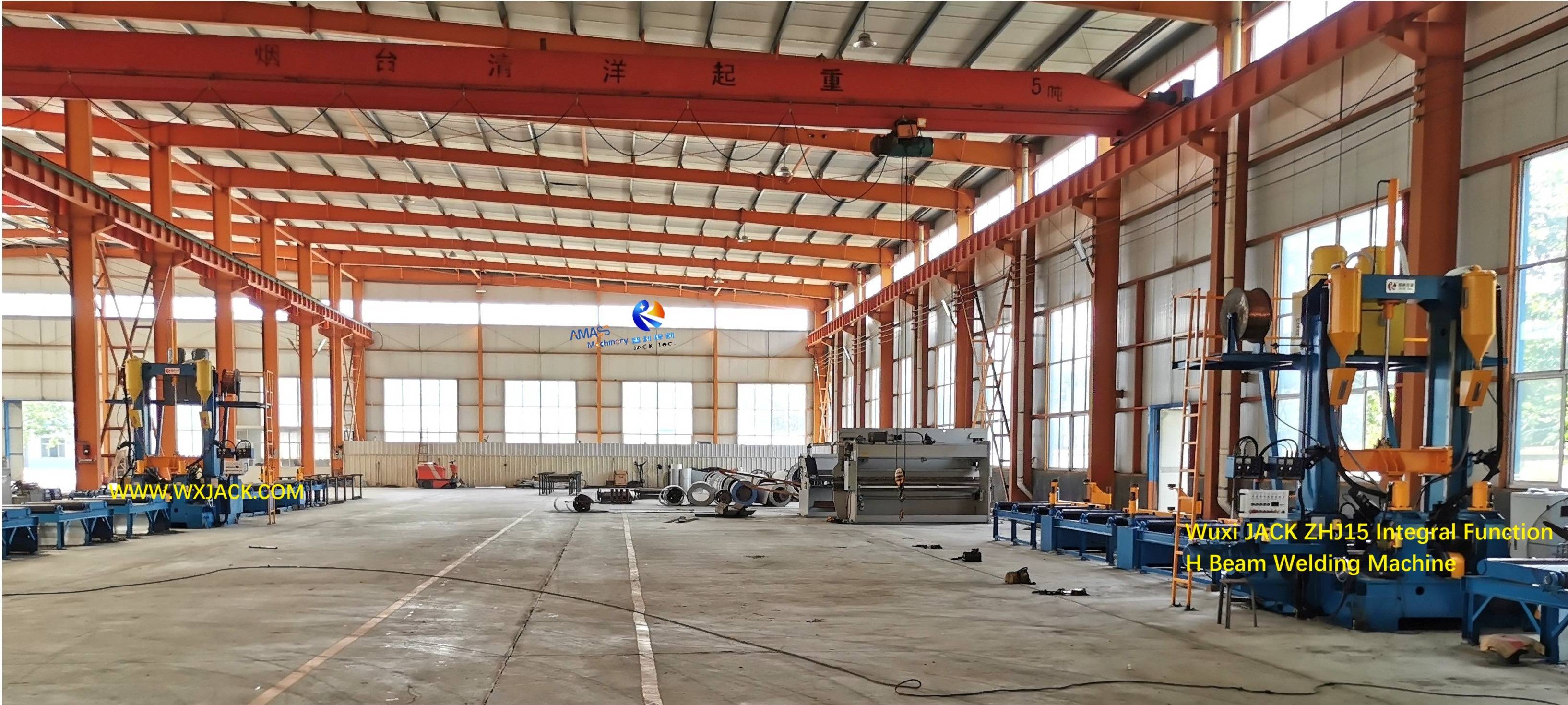

3 Integral Function H Beam Welding Machine 49

Máquina de soldadura de vigas en H con función integral Wuxi JACK,

la mejor máquina de soldadura de vigas H 3 en 1 con retorno de la inversión para clientes de estructuras de acero

Marcos metálicos en forma de TIH fabricados con ensamblaje Wuxi JACK, máquina de producción enderezadora de viga H 3 en 1

La máquina soldadora de vigas H con función integral tres en uno Wuxi JACK integra funciones de ensamblaje y enderezamiento de piezas de trabajo con soldadura, por lo que es capaz de fabricar vigas TIH de estructura de acero ampliamente utilizadas con un solo equipo:

Modos de soldadura opcionales de la máquina de soldadura de vigas en H con función integral tres en uno Wuxi JACK

Sierra de arco doble (alimentador de alambre de soldadura doble)
Sierra de arco único
(Soldadura por arco sumergido)
Sierra de arco único y CO 2 GMAW de hilo único (dos pares de sopletes de soldadura)
Cable único CO 2 GMAW
(Emite una fuerte luz de soldadura)

Serie 2 y modelos comunes de máquina de viga H 3 en 1 enderezadora de soldadura de ensamblaje Wuxi JACK

Wuxi JACK posee 2 grupos de tres en una máquina soldadora de vigas H con función integral, en la secuencia temporal de desarrollo se encuentran:
1) Modelo PHJ: visto desde la sección transversal de la viga H, unión del alma con bridas en el punto medio ( tipo simétrico, 'estándar' ) o con cierta desviación ( tipo asimétrico, 'especial' ), ambos tipos de soldadura de vigas IH;
2) Modelo ZHJ: Viga H en forma de cruz simétrica. La viga H terminada puede ser un poco más pequeña que la producida a partir de la máquina de producción 3 en 1 de viga H enderezada por soldadura de ensamblaje de modelos PHJ. Por ejemplo, máx. Ancho de brida de 750 mm, frente a 800 mm.
Se muestra a continuación: ( Fig.1 )

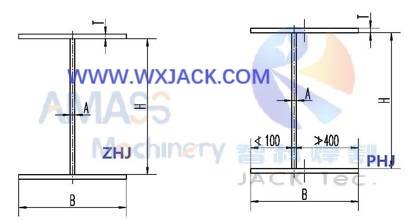

Máquina enderezadora y soldadora de ensamblaje de vigas 0 3 en 1 H C
La figura del modelo de máquina se refiere al máx. altura de la viga H que se producirá. Por ejemplo: PHJ15 significa que la altura de la viga H puede ser de hasta 1500 mm:
Ingeniero de Wuxi impartió formación sobre operadores del PHJ15
PHJ18 en Bangladesh en el año 2016

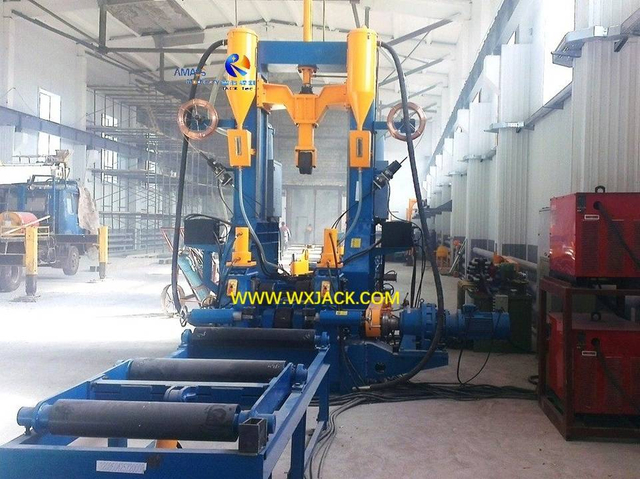

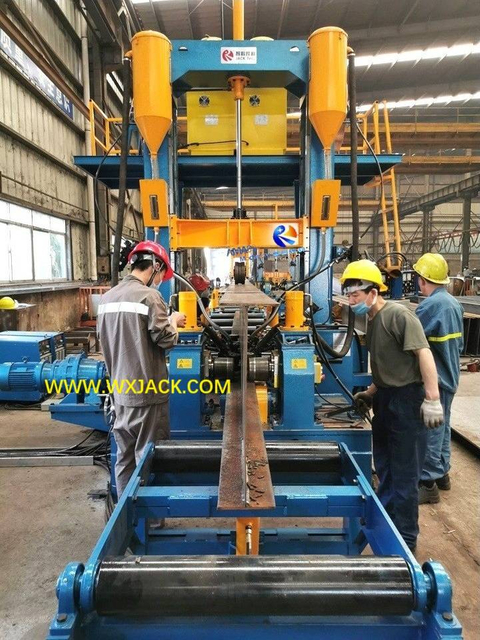

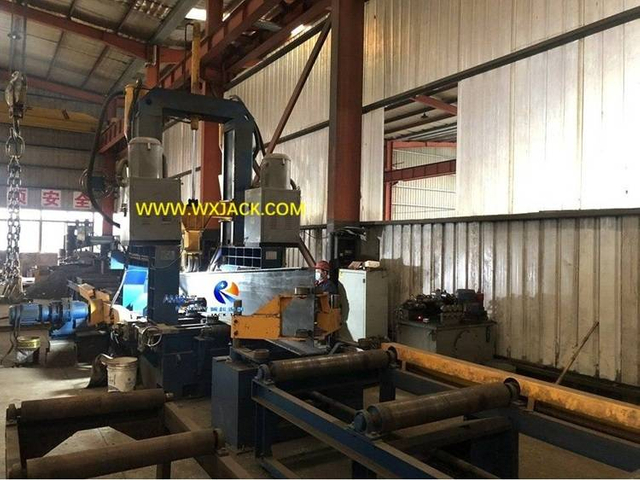

ZHJ15 en funcionamiento, el operador simplemente se sienta y mira
ZHJ18 y su viga H producida

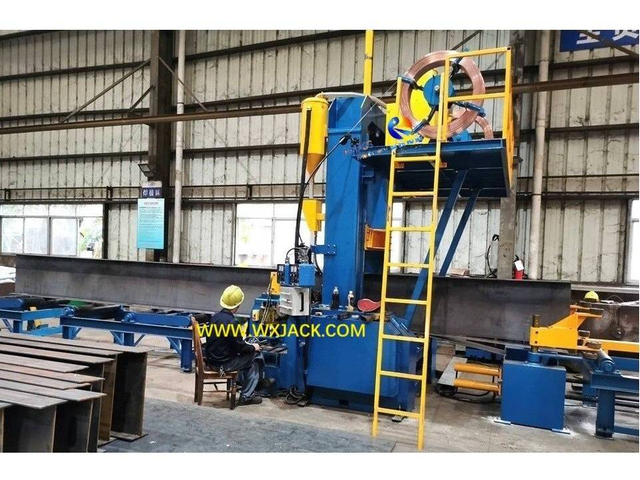

Los monitores de operador en PHJ15 trabajan sentados
Soldaduras PHJ20 en Viga H de sección variable (La altura del alma cambia a lo largo de su recorrido longitudinal)
PHJ12 en instalación en nuevo taller
ZHJ18 acaba de terminar la instalación

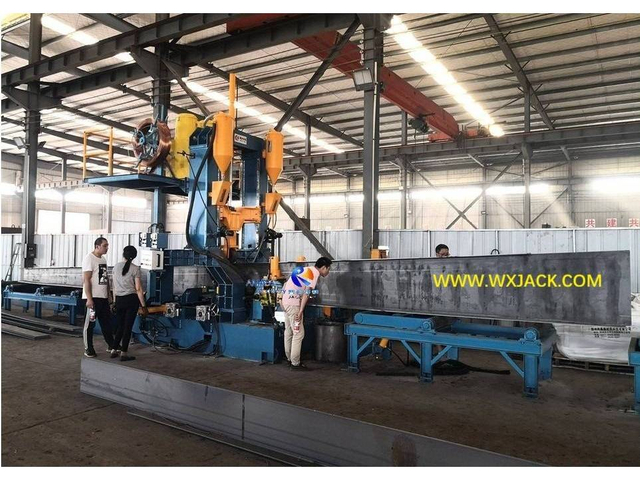

PHJ15 y su viga H fabricada en vertical

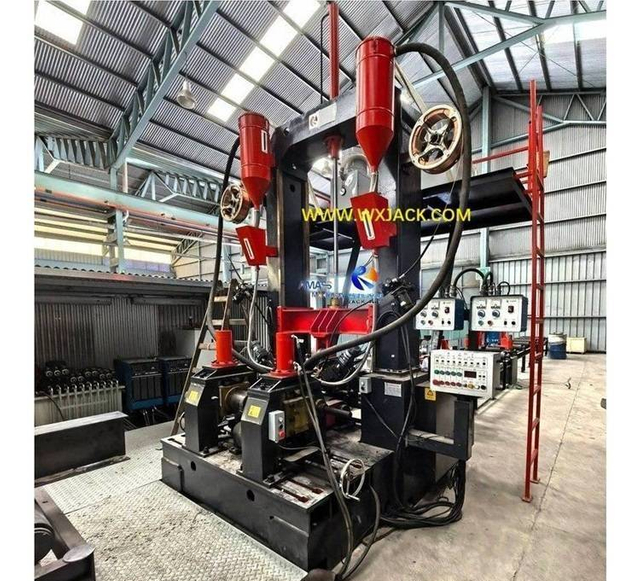

PHJ18 trabaja en Europa del Este

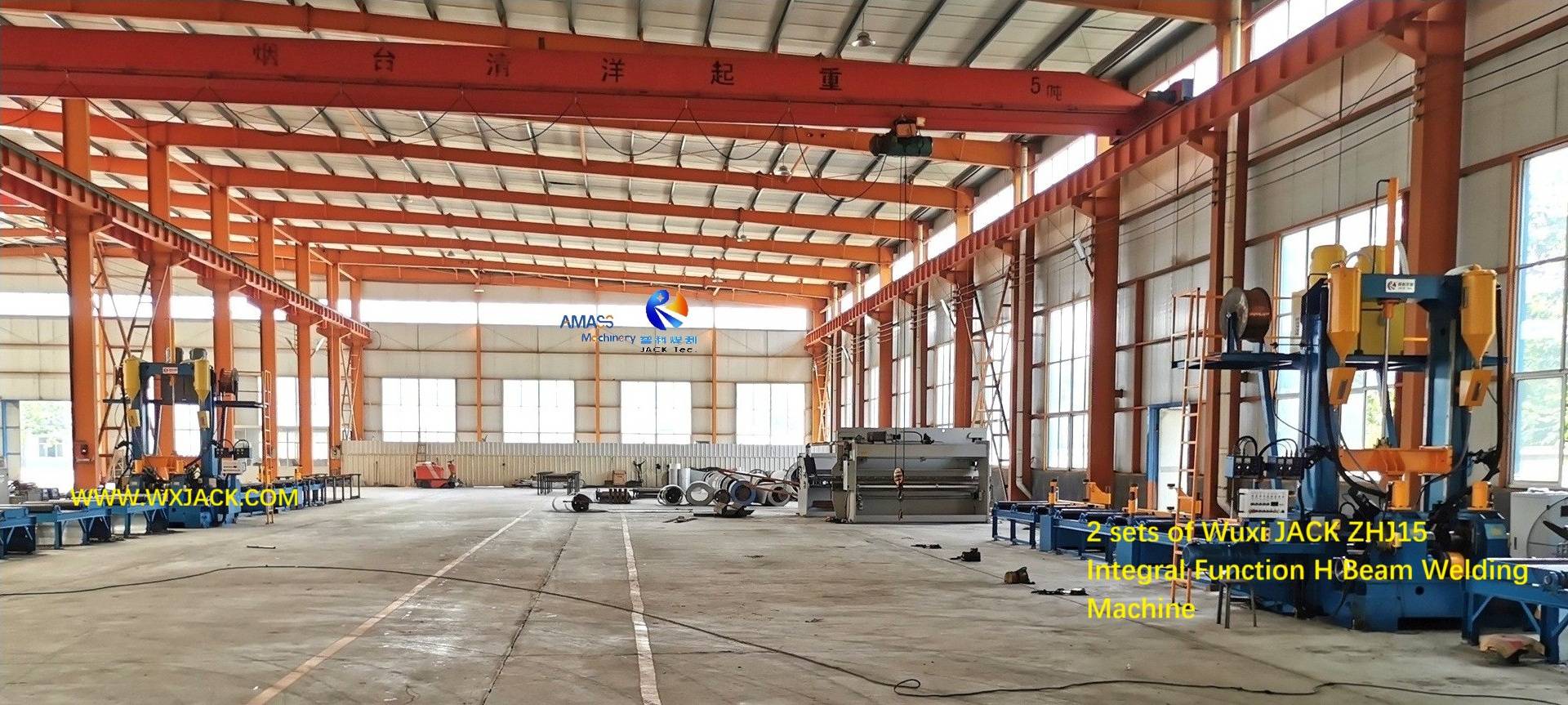

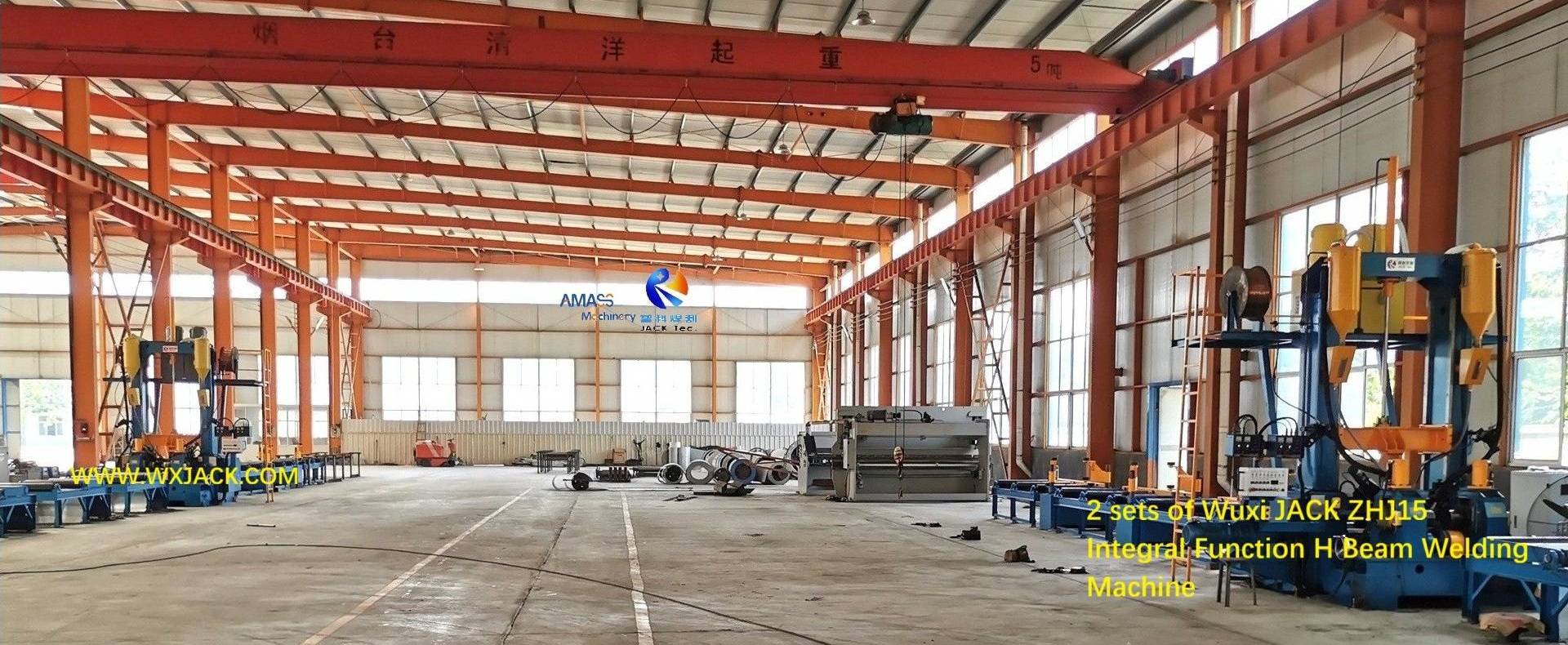

2 juegos de ZHJ15 funcionan en instalaciones chinas, el otro juego es más pequeño detrás
El ingeniero Wuxi JACK observa el PHJ18 trabajando en la planta del cliente

Producción por lotes en una máquina soldadora de vigas H de función integral 3 en 1 en las instalaciones JACK de Wuxi

Cada año recibimos grandes pedidos constantes de máquinas de soldadura de vigas 3 en 1 en H de clientes nacionales y extranjeros, gracias al diseño avanzado y la calidad superior de nuestras máquinas y la confianza del cliente. En consecuencia, tenemos la oportunidad de producir la máquina en lotes y entregarla a los clientes con:
1) El precio más razonable;
2) Alto rendimiento constante y controlable;
3) El plazo de entrega más corto;
Desde la perspectiva del cliente, se pueden comprar varios modelos de máquina de producción 3 en 1 de viga H enderezadora y soldadura de ensamblaje Wuxi JACK con un servicio ideal, beneficiándose de una gestión de producción ajustada:

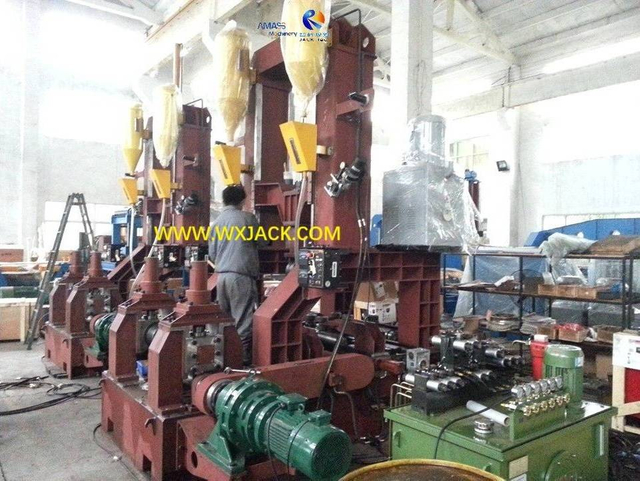

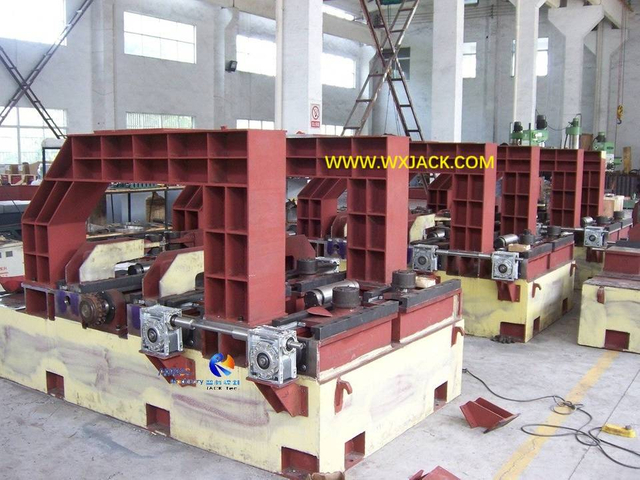

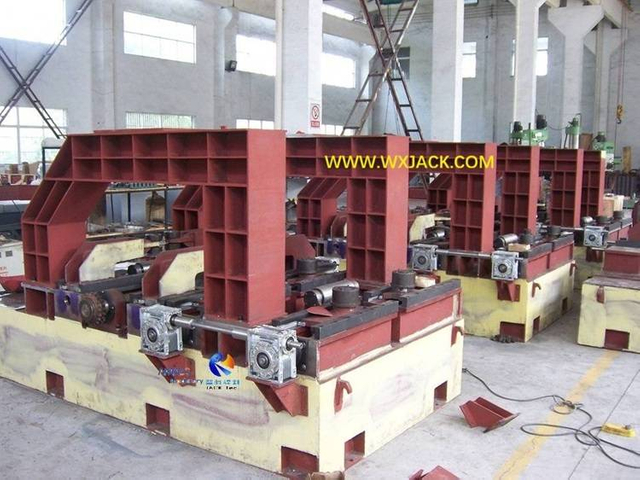

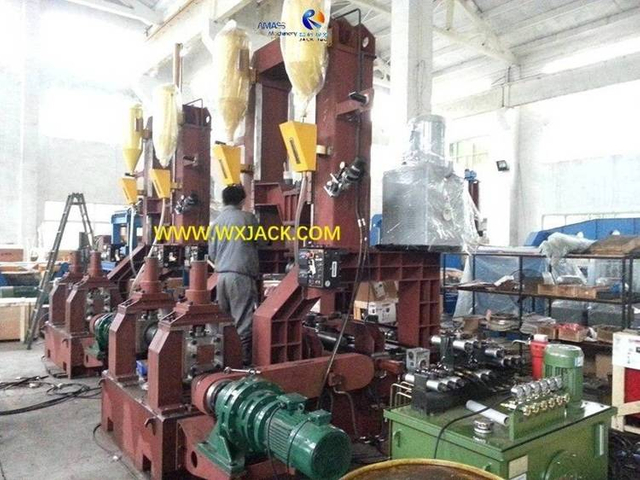

Cama base de 4 juegos de máquinas modelos PHJ.

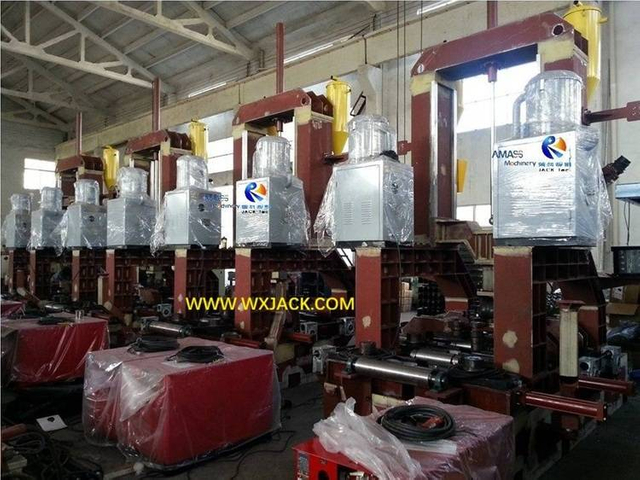

6 juegos de máquinas modelos ZHJ.
4 juegos de máquinas modelos PHJ.

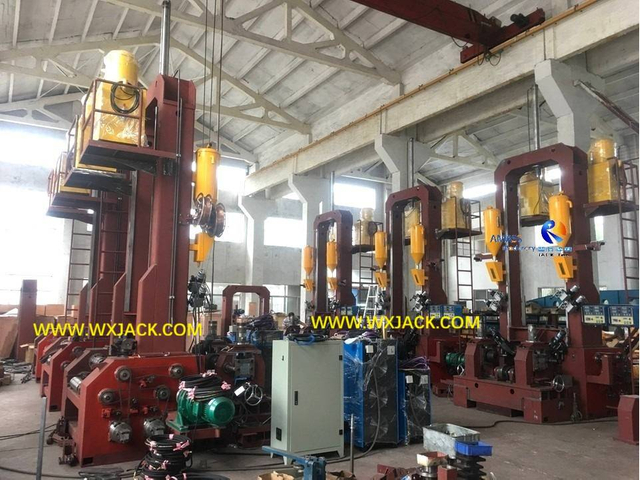

2 juegos de PHJ20 en montaje
En noviembre de 2025, un conjunto de máquina de viga en H 3 en 1 enderezadora de soldadura de ensamblaje modelo Wuxi JACK ZHJ15, junto con un conjunto de máquina cortadora por llama de plasma CNC CNC-CG3500, se pusieron en funcionamiento en la planta de estructuras de acero de Rosario Argentina:

Breves especificaciones de la máquina de viga H 3 en 1 enderezadora de soldadura de ensamblaje Wuxi JACK

A continuación se detallan los principales parámetros técnicos de nuestra máquina de producción 3 en 1 de viga H enderezadora, soldadura y ensamblaje de modelos PHJ y ZHJ. El diseño y modelo específicos dependen de los requisitos y la elección del cliente. Nuestros ingenieros dan el modelo más adecuado durante la comunicación con los clientes:

Función integral H Máquina de soldadura de haz H

Vídeos sobre la máquina de soldadura de vigas en H con función integral tres en uno Wuxi JACK

Páginas relacionadas:
1. Videos de la máquina de soldadura de vigas en H con función integral Wuxi JACK tres en uno 2. ;
Máquina de fabricación de vigas en H Wuxi JACK 3 en 1 3. ;
Máquina integral enderezadora de soldadura de ensamblaje de vigas en H Wuxi JACK 3 en 1 ;
4. Máquina de soldadura de vigas en H Wuxi JACK 3 en 1


Ventajas técnicas líderes de la máquina de producción 3 en 1 de viga H enderezadora de soldadura de ensamblaje Wuxi JACK

En la máquina de soldadura de vigas H 3 en 1 de Wuxi JACK, cada paso para producir una viga TH de soldadura:
1) Ajuste de brida y red --- Ensamblaje ;
2) Soldadura con protección de gas 2 SAW o CO --- Fabricación ;
3) Brida de viga H deformada aplanada después de soldar --- Enderezamiento ;
Todos tienen una técnica única y avanzada:

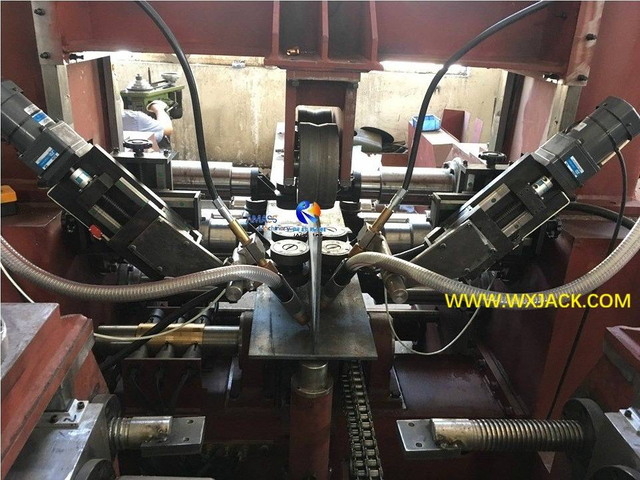

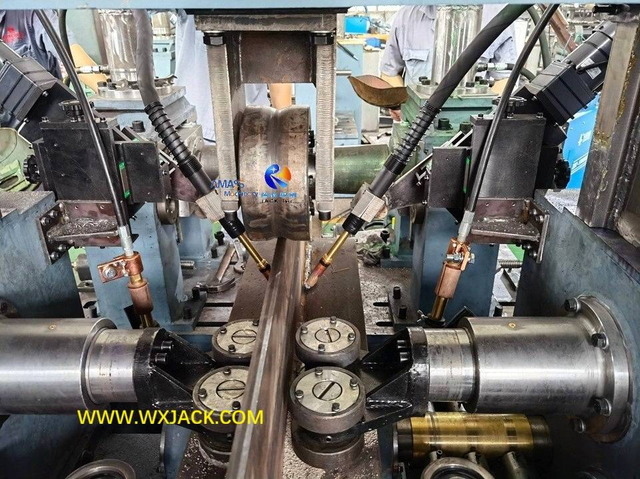

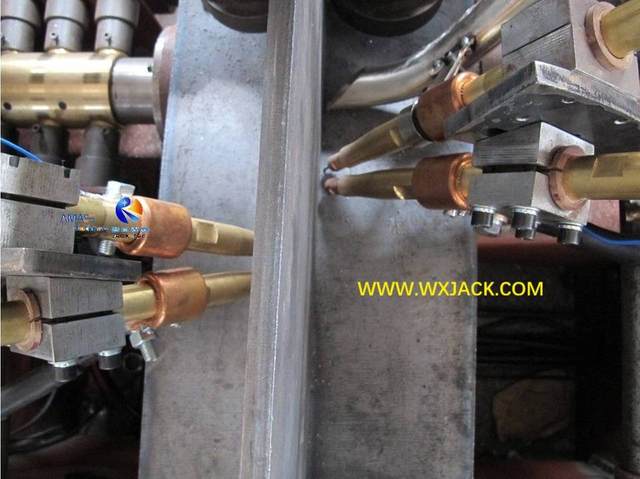

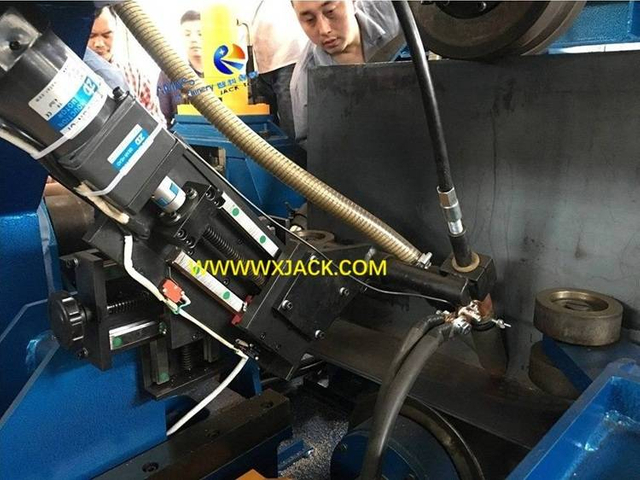

Control de dirección de 3 ejes en la posición del soplete de soldadura, en la máquina de soldadura de viga H con función integral Wuxi JACK 3 en 1:

1. Necesidad de control de posición de soldadura en la máquina de viga H 3 en 1 enderezadora de soldadura de ensamblaje:

1) Tamaños variados de viga TH: para cada modelo de máquina, los tamaños que se adaptan a la altura del alma de la viga H/ancho de brida/espesor de la placa cambian dentro de cierto alcance. Lo que significa que, dentro de cada turno de operación, las Vigas TIH para producción podrán tener sus tamaños variados en gran medida;
2) Cada vez que cambian los tamaños de las vigas H, los sopletes de soldadura deben moverse en 3 direcciones antes de soldar:
a) Eje X horizontal;
b) eje Y vertical;
c) Ángulo oblicuo de 45°,
para mantener el soplete siempre colocado con precisión en la costura de soldadura;
3) Siempre apuntando a la costura de soldadura con precisión: En Wuxi JACK produjo la máquina de soldadura de vigas H con función integral tres en uno, nuestro mecanismo de soplete de soldadura tiene una excelente capacidad de modulación flexible y conveniente en su posición, beneficiándose del diseño ingenioso y la delicada mano de obra de este mecanismo;
4) Protección en la viga H y el conjunto de la máquina: Además, al introducir y enviar la viga TIH hacia y desde las unidades de función central de la máquina, los dos juegos de sopletes de soldadura deben alejarse para dejar suficiente espacio para el movimiento de la pieza de trabajo, a fin de evitar colisiones entre sí. Esto puede brindar la mejor protección tanto a la pieza de trabajo como a las unidades funcionales de la máquina de soldadura 3 en 1 H Beam;

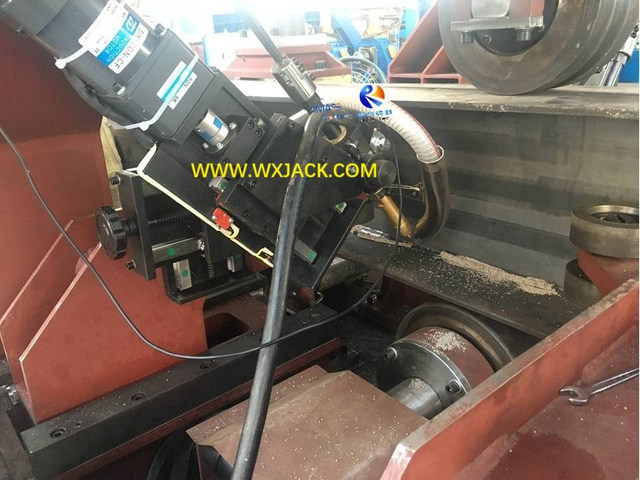

2. Cambio de posición del soplete de soldadura en la máquina de soldadura de viga H con función integral Wuxi JACK 3 en 1:

Como se muestra en las fotos de arriba, en la máquina de producción 3 en 1 de viga H enderezadora de soldadura de ensamblaje fabricada por Wuxi JACK, bajo accionamiento por motor, los sopletes de soldadura se pueden ajustar en direcciones espaciales de:
1) Mover hacia arriba y hacia abajo en dirección vertical;
2) Avanzar y retroceder en dirección horizontal;
3) Muévase a lo largo del trazo inclinado en el eje inclinado de 45°;
De esta manera, todos los ajustes de la posición del soplete se pueden gestionar en modo de avance lento y preciso. Esta función aplicada de forma única de Wuxi JACK es realmente importante para garantizar la calidad de la soldadura en la producción de vigas H.



Conocimientos técnicos de propiedad exclusiva de la máquina de vigas en H 3 en 1 para enderezar soldadura de ensamblaje Wuxi JACK:

1. Garantizar el rendimiento satisfactorio de la máquina soldadora de vigas en H con función integral tres en uno:

1) El detalle determina el éxito o el fracaso. Esta unidad funcional de propiedad exclusiva de Wuxi JACK encarna la delicadeza de nuestro nivel de diseño y fabricación de productos, la experiencia adquirida a lo largo de años, como productor profesional a largo plazo de máquinas de producción 3 en 1 de vigas H enderezadas por soldadura de ensamblaje;
2) Durante la última década, al trabajar con cientos de clientes y centrarnos en la mejora continua de nuestras máquinas, hemos incorporado conocimientos técnicos únicos e ingeniosos en cada detalle de nuestra máquina;

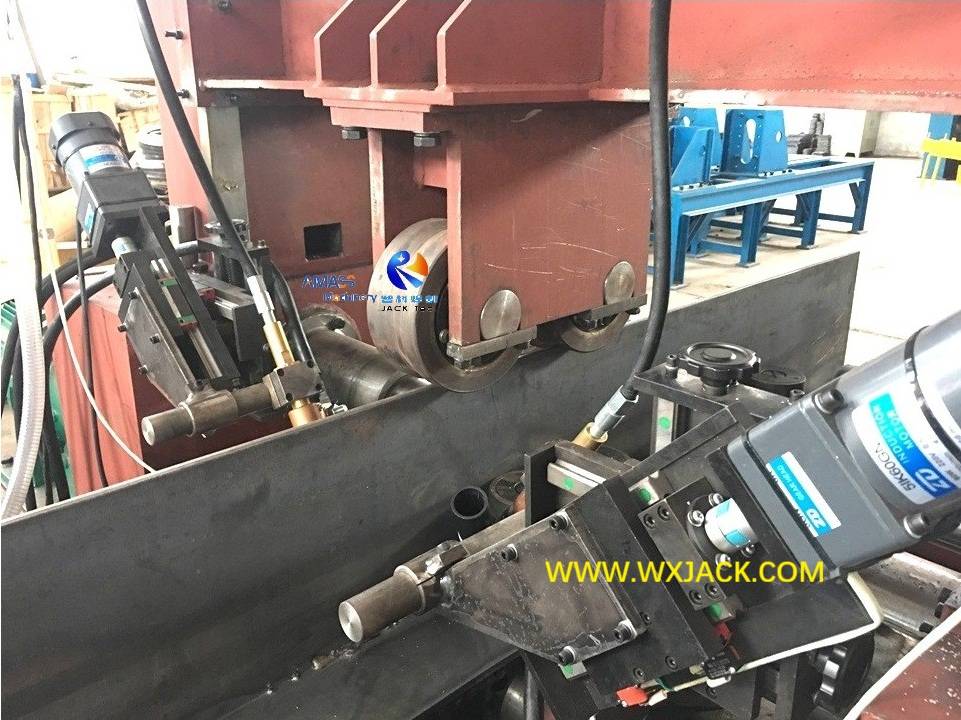

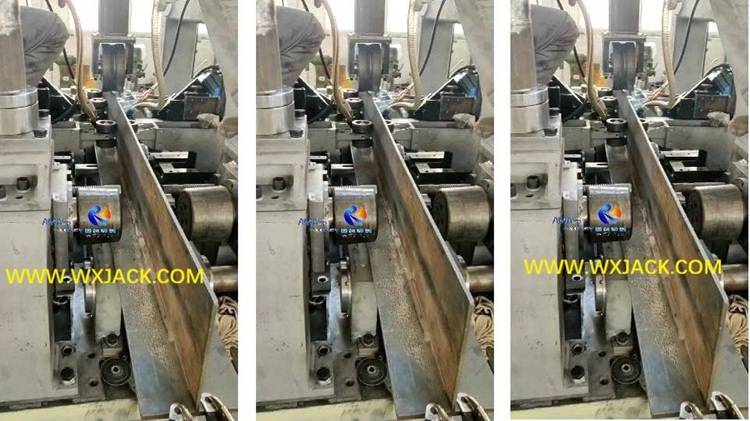

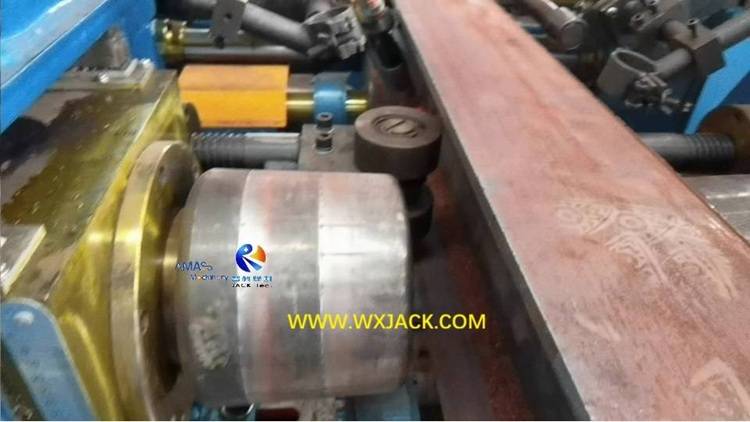

2. Unidad exclusiva Wuxi JACK para montaje en brida de pequeño espesor con viga H soldada Máquina de producción 3 en 1:

Las fotografías de arriba muestran la unidad de detección y elevación para ensamblar una brida larga y delgada con alma durante la fabricación de vigas H:
1) Solución de problemas: durante el montaje de alma y brida de espesor pequeño y longitud larga, si el espesor de la brida es de solo 5 ~ 6 mm (lo que suele aparecer en el uso práctico), estas piezas largas y delgadas son propensas a caerse debido a su suavidad, durante la introducción en la máquina. Esto provocará un efecto de ensamblaje impreciso en la primera viga T y luego en la viga H;
2) Para evitar que ocurra este problema, hemos introducido esta delicada unidad de detección y elevación, para un montaje preciso en bridas y almas de espesor pequeño y longitud larga, primero en una viga T y luego en una viga H, garantizando una alineación y montaje precisos en todo tipo de piezas de trabajo. Esto promete además una precisión de ensamblaje del 100% y calidad de acabado de viga IH, entregado desde la máquina de producción 3 en 1 de viga H enderezada por soldadura de ensamblaje Wuxi JACK.

Técnica de soldadura y operación en Wuxi JACK Máquina de soldadura de vigas en H con función integral tres en uno

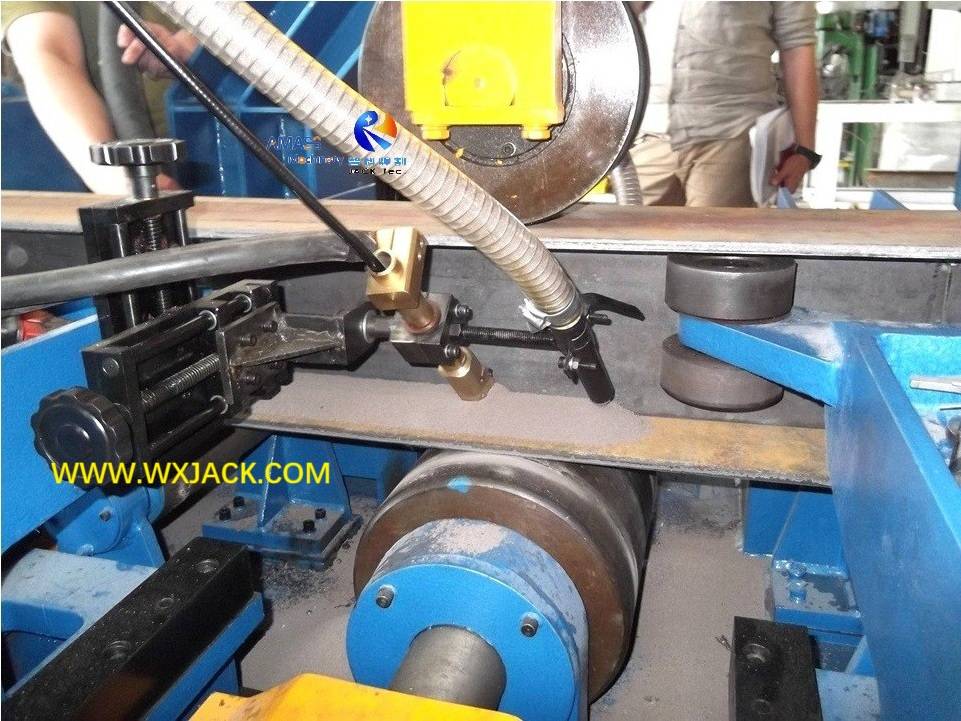

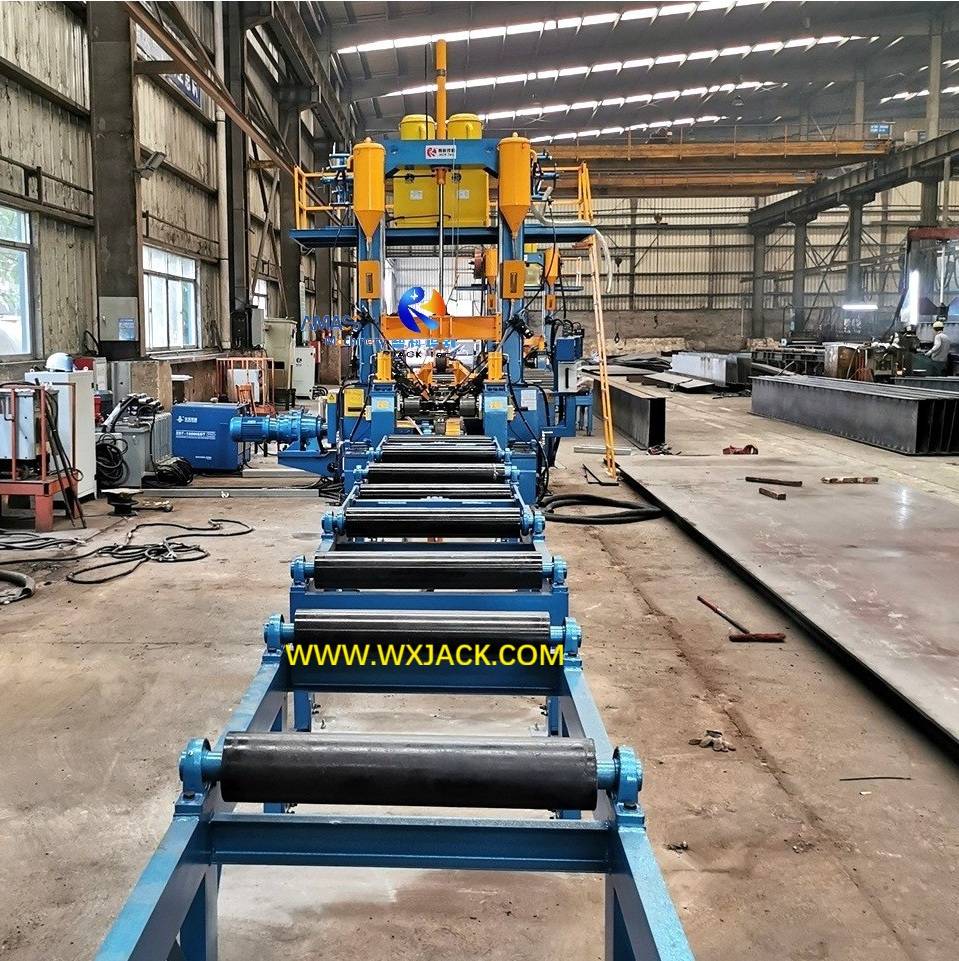

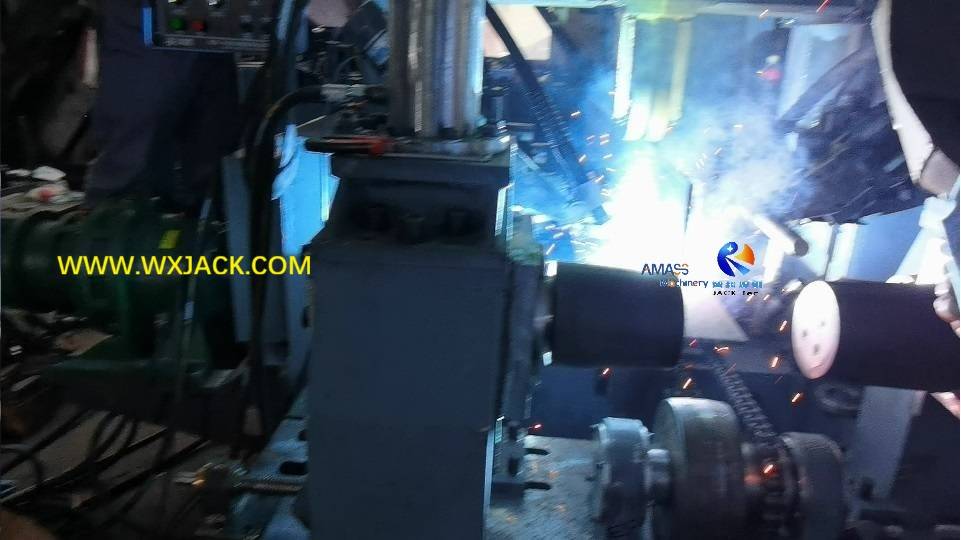

1 Three in One Integral Function H Beam Welding Machine 29

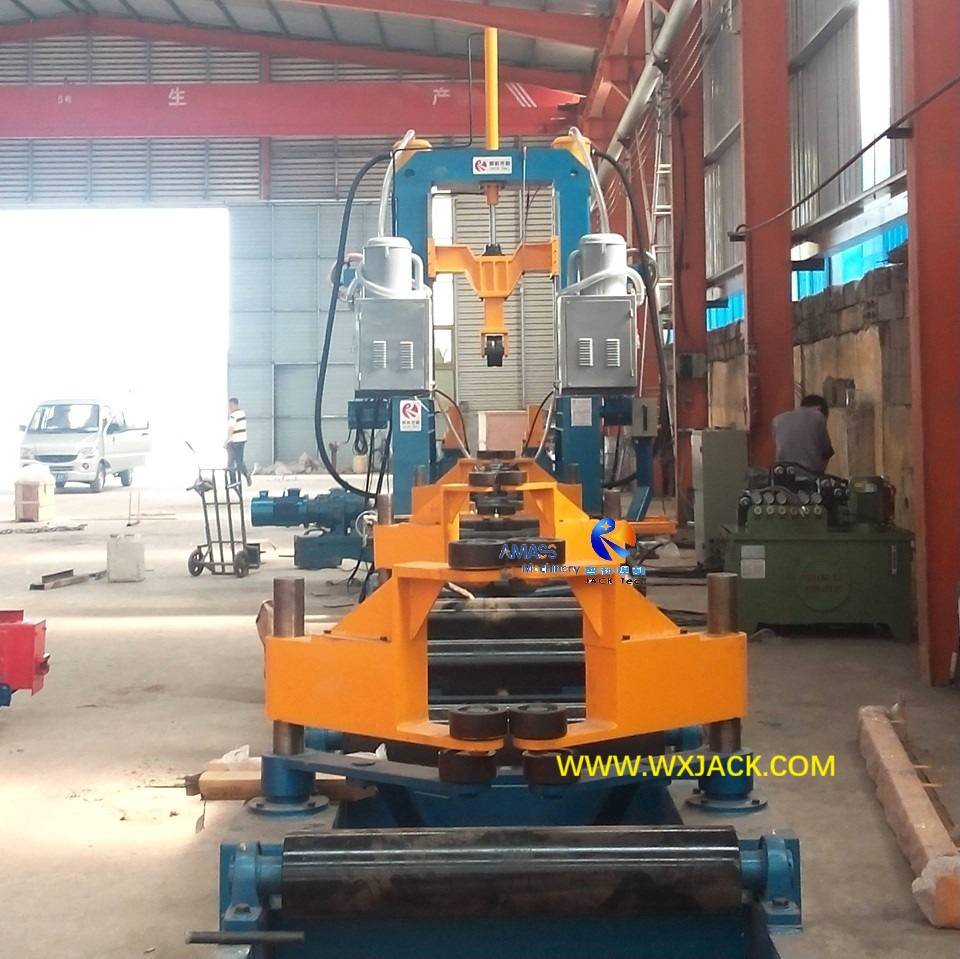

2 Three in One Integral Function H Beam Welding Machine 105

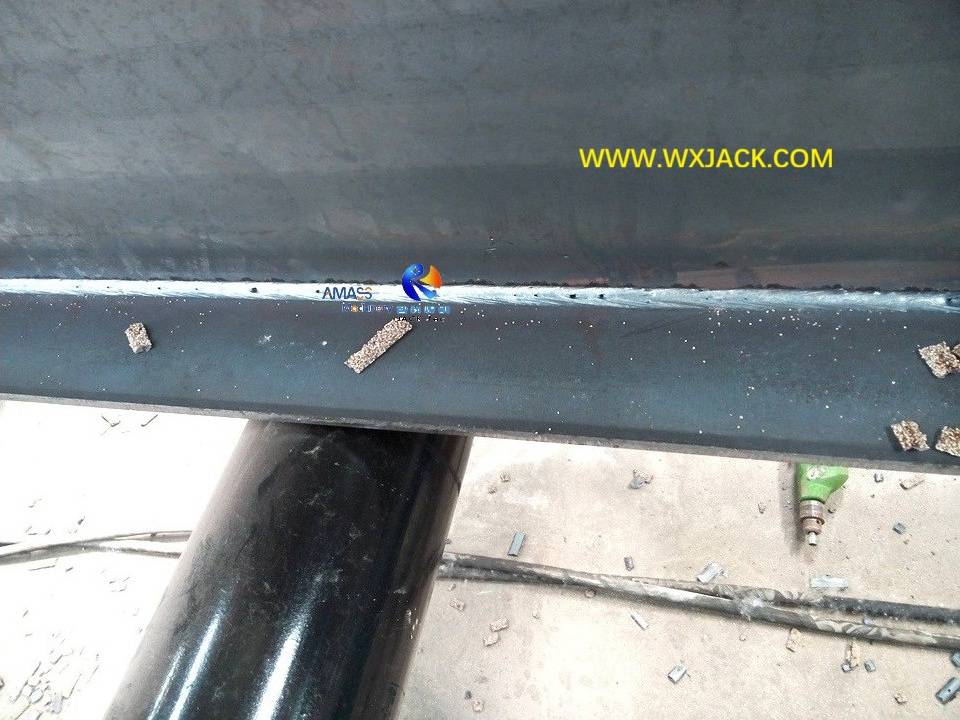

3 Assembly Welding Straightening H Beam 3 in 1 Production Machine 20

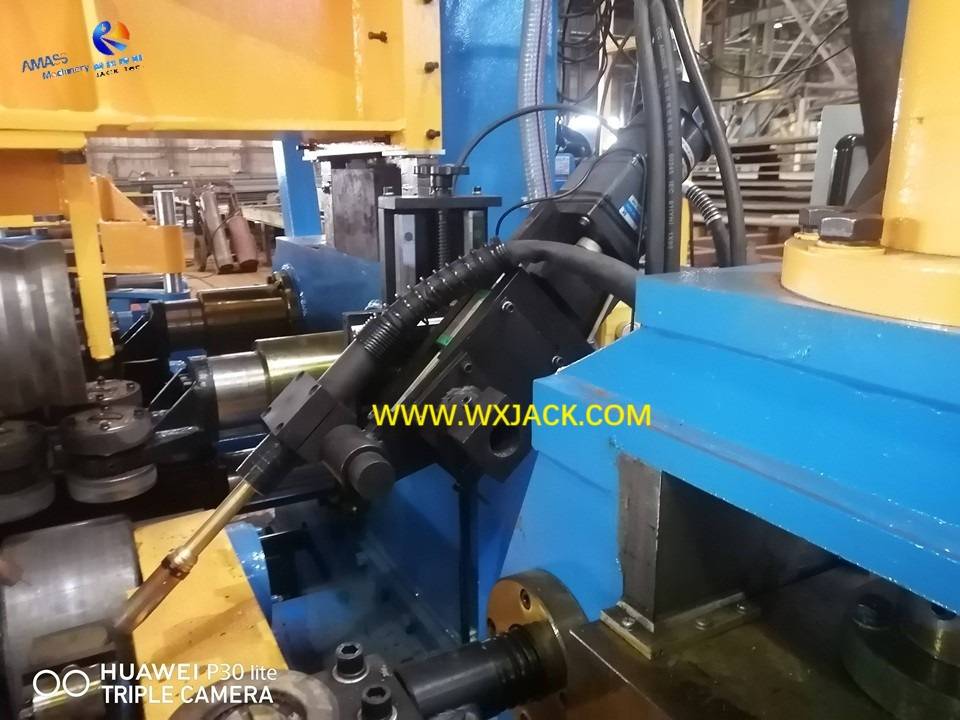

4 Assembly Welding Straightening H Beam 3 in 1 Production Machine 60

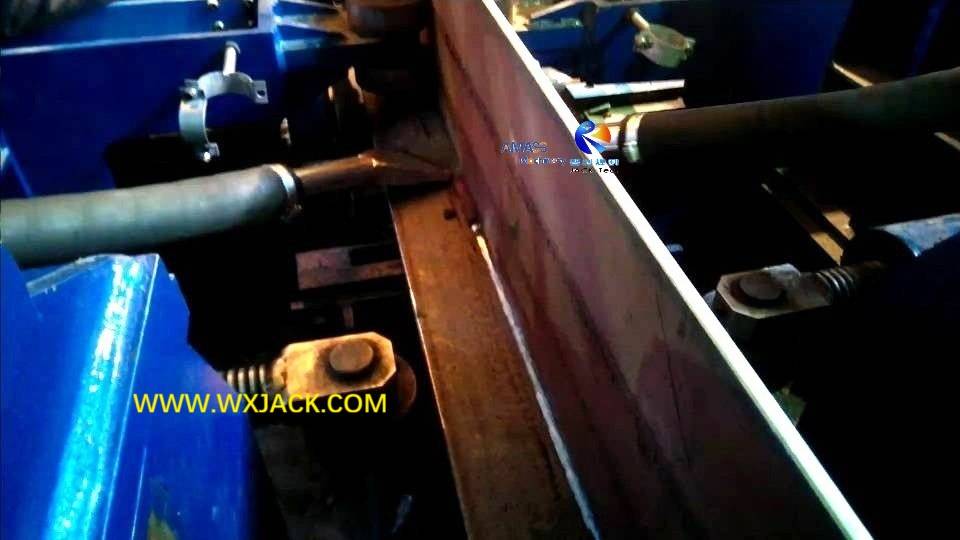

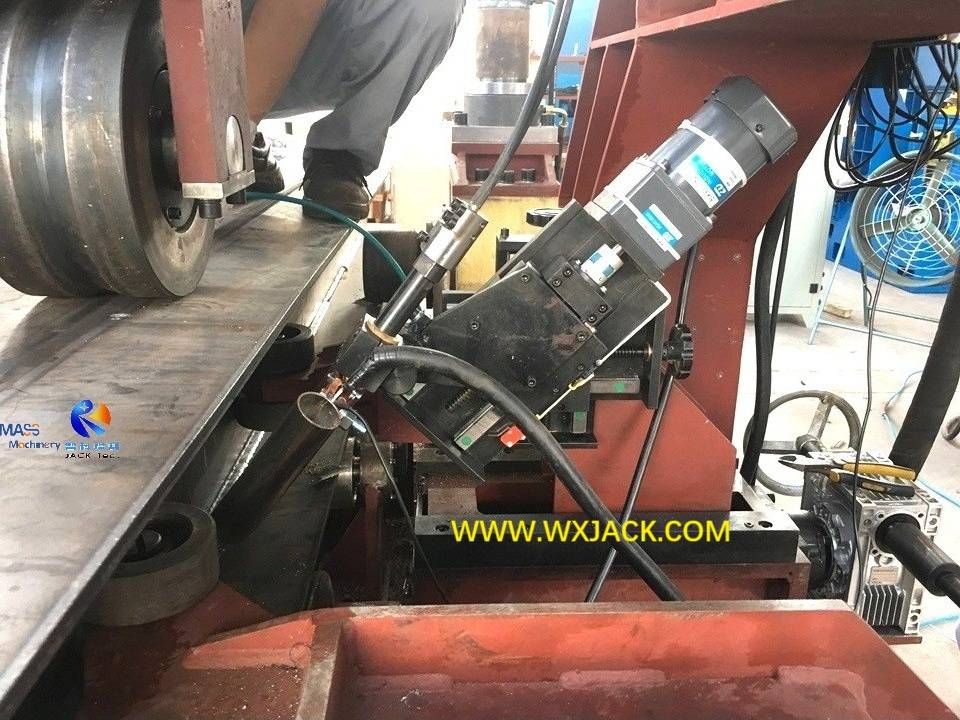

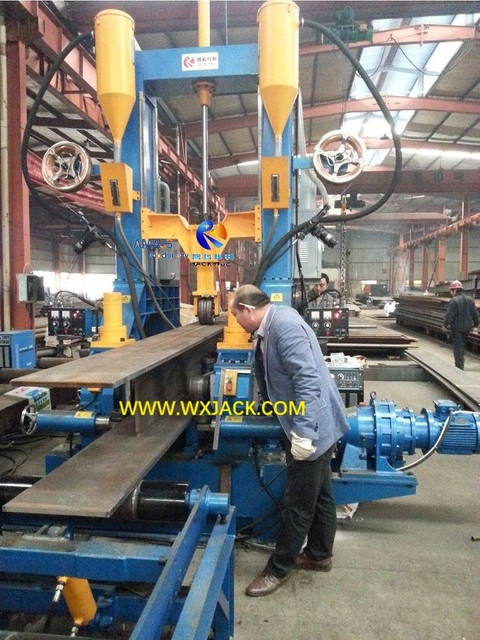

5 Three in One H Beam Welding Machine 14

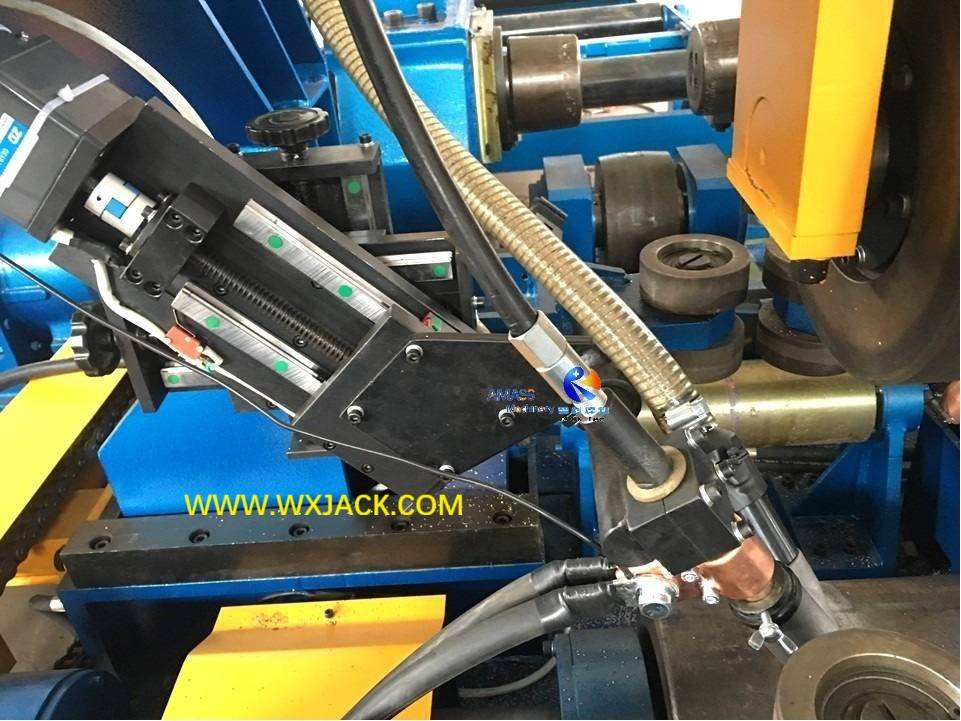

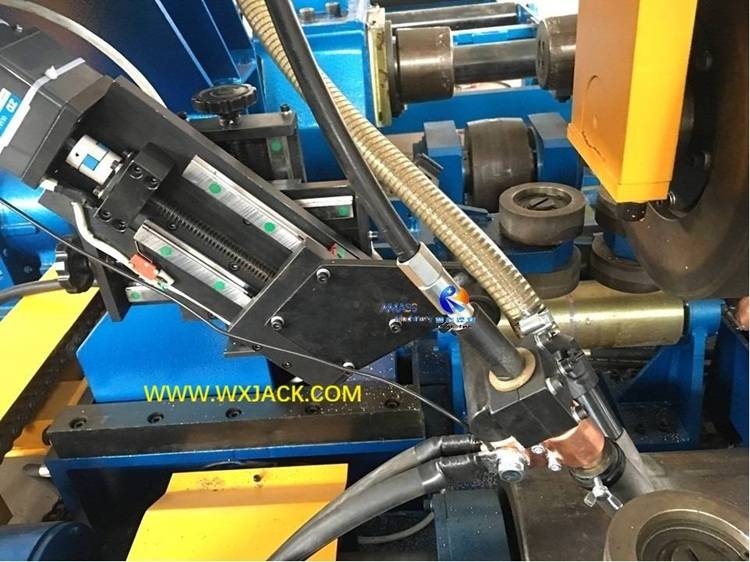

6 Three in One H Beam Welding Machine 148 IMG_1444
7 3 in 1 Integral Function H Beam Welding Machine 114 IMG_6908
Sitio de trabajo de Wuxi JACK la máquina de soldadura de vigas en H con función integral 3 en 1 modelo PHJ15 en las instalaciones del cliente

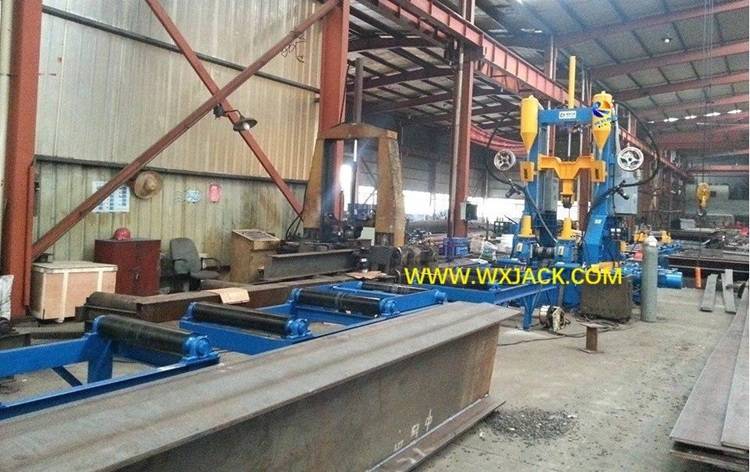

Máquina de soldadura de vigas H tres en uno con función integral 42

Modos de soldadura aplicables para máquina de viga H 3 en 1

Más >>

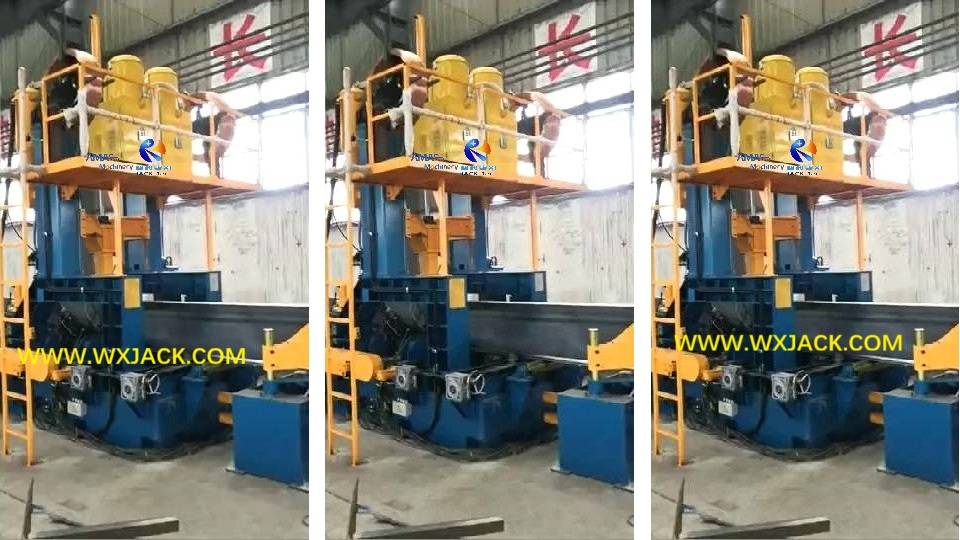

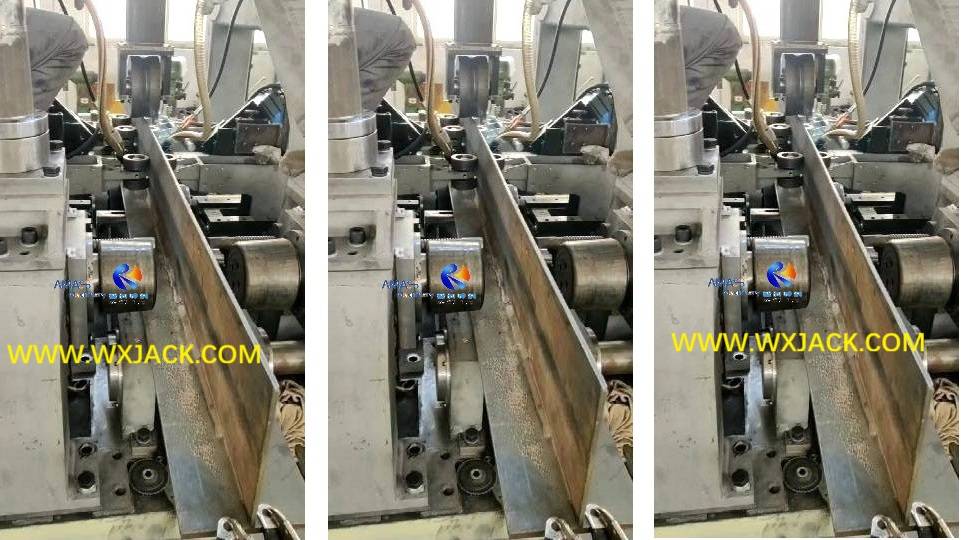

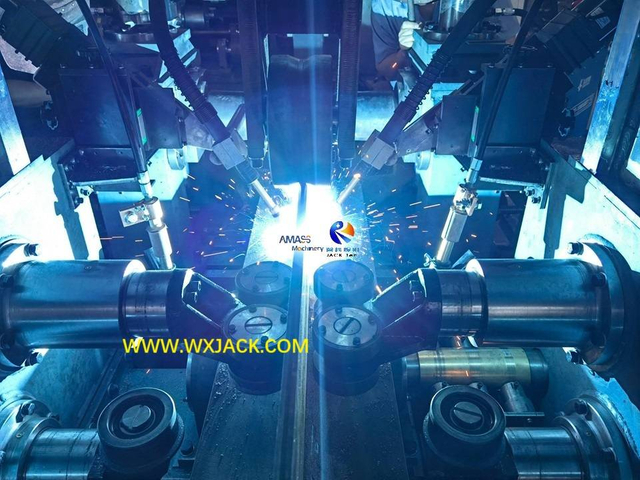

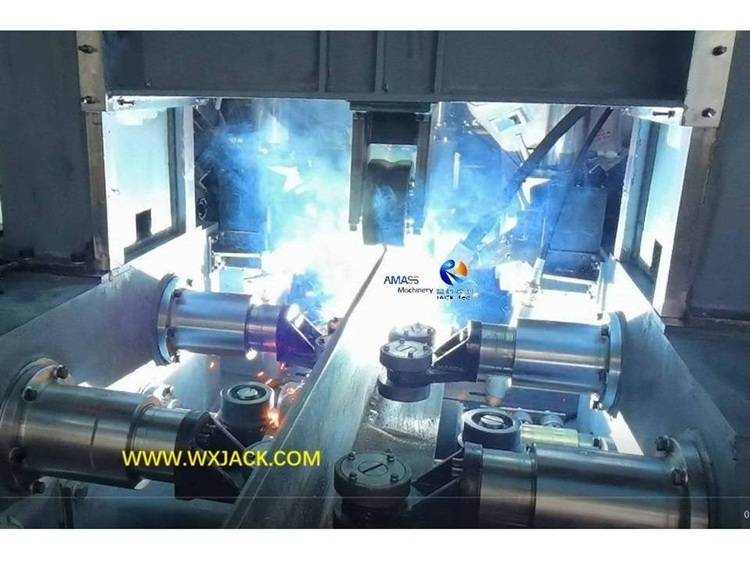

Fotos en desplazamiento a la izquierda: Momento de operación de la máquina de producción 3 en 1 de vigas H enderezadas por soldadura de ensamblaje Wuxi JACK y sus piezas de trabajo terminadas

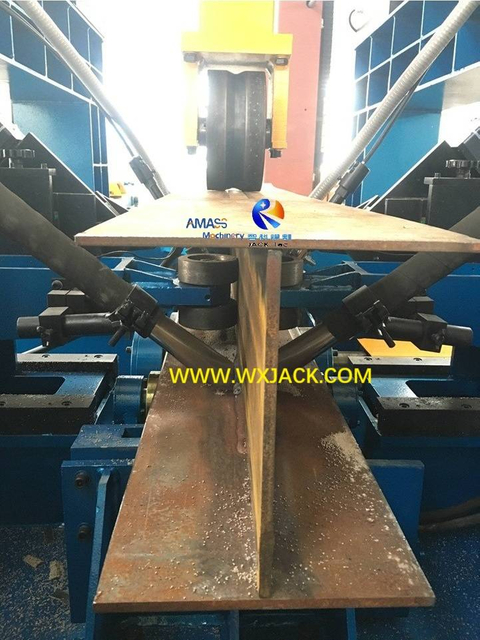

Soldadura plana SAW o GMAW de 0° en máquina de viga H 3 en 1 enderezadora de soldadura de ensamblaje:

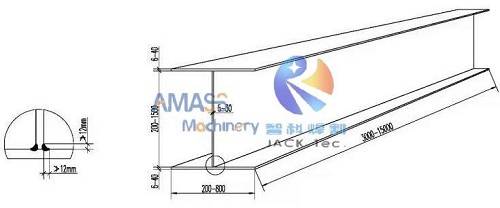

1. Como se muestra en el siguiente boceto, la viga H que se producirá en esta máquina está en orientación vertical. En consecuencia, la soldadura se realiza en posición plana: ( Fig.2 )

Máquina de soldadura de vigas H con función integrada Fig1


2. Esta es la razón por la cual esta máquina se enfoca en producir vigas TIH de soldadura de trabajo liviano a mediano ( ' trabajo liviano a mediano ' se refiere a: La costura de soldadura terminada tiene un tamaño de punta de 8 ~ 12 mm );
3. La segunda característica en los modos de trabajo de la máquina es que, al beneficiarse de la integración de unidades de ensamblaje, soldadura y enderezamiento juntas en una fila en su unidad funcional, las vigas en T y las vigas en H se producen a partir de placas de acero con su paso por la máquina: la primera vez que la brida y el alma pasan a través se fabrican en una viga en T; El segundo paso se fabrica en H Beam. Esta es la razón por la que la máquina a menudo se llama 'Máquina de enderezamiento de soldadura de ensamblaje 3 en 1 H Beam Machine';
4. Modos de soldadura: Más del 90% de los casos de aplicación de la máquina son con arco simple/arco doble/arco tándem SAW (soldadura por arco sumergido): el espesor terminado de la brida de la viga TIH y de la placa del alma es de 6 mm a 40 mm ; Menos del 10% de los clientes eligen la soldadura con protección de gas GMAW CO 2 , para producir vigas TH de placa de 3 mm ~ 6 mm de espesor pequeño.

Viaje de desarrollo de la máquina de soldadura de vigas en H con función integral 3 en 1

1) Importancia: La viga H, también denominada viga I, es la pieza de trabajo más utilizada en la industria de estructuras de acero. En consecuencia, la máquina de producción 3 en 1 de viga H enderezadora de soldadura de ensamblaje es el principal equipo que se aplica en este campo, desde el año 2009 hasta hoy 2025;
2) Amplia variedad: Esta máquina ha experimentado un rápido crecimiento y un desarrollo diversificado desde sus inicios, en su estructura/configuración/funciones personalizadas. Hoy en día, cuando los clientes planean comprar esta máquina, es necesario considerar muchos factores antes de confirmar el diseño y la configuración finales.


A. Desarrollar la historia de la máquina de producción 3 en 1 de viga H enderezadora de soldadura de ensamblaje:

1. Esta máquina se inició en el año 2000, se lanzó al mercado en el año 2009 por Wuxi JACK, se popularizó durante los últimos 16 años hasta el año 2025 y cuenta con una producción generalizada en la industria por parte de cada vez más empresas. En otras palabras, aunque tiene una gran demanda en el mercado, la competencia también se vuelve más feroz;
2. Amplia diversificación: debido a que es tan popular, la estructura y la configuración también se diversificaron gradualmente entre las empresas, lo que llevó a diferentes niveles de costo de fabricación/precio de la máquina/nivel de rendimiento. Como primer encuentro del cliente con la máquina de soldadura de vigas en H 3 en 1, la variedad de máquinas puede dejarlo deslumbrado y sin saber cómo tomar una decisión acertada;
3. Su propósito de desarrollo es reemplazar parcialmente la línea de producción de vigas H tradicional, combinando las 3 máquinas originales para ensamblar, soldar y enderezar vigas H en una sola máquina;
4. Ideología: La gente siempre busca máquinas asequibles más fáciles, más inteligentes y más rentables. Por lo tanto, las funciones se integraron en una, brindando así una solución inteligente de:
1) Máquina de vigas en H 3 en 1 para enderezar soldadura y ensamblaje modelo Wuxi JACK ZHJ15: ( Fig.1 )

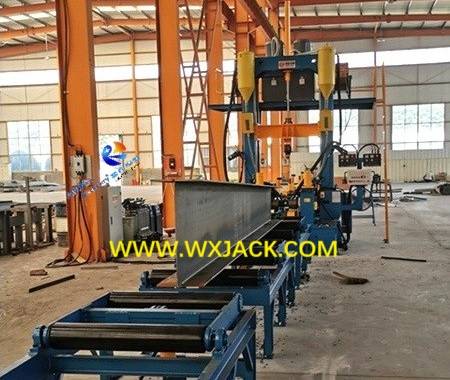

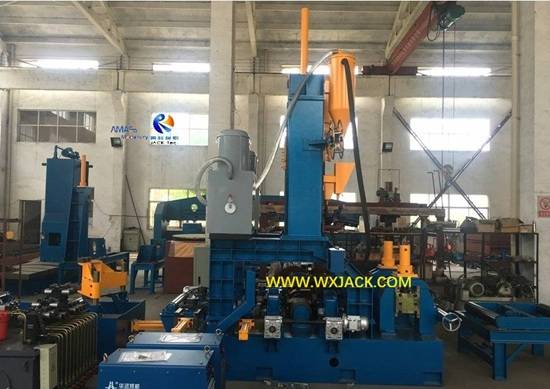

Fig1 Función integral 3 en 1 h Máquina de soldadura de haz 30 30
2) Vista vertical: de arriba a abajo, dispositivos combinados de función de ensamblaje / soldadura / enderezamiento en la máquina de producción 3 en 1 de viga H de soldadura Wuxi JACK: ( Fig.2 )

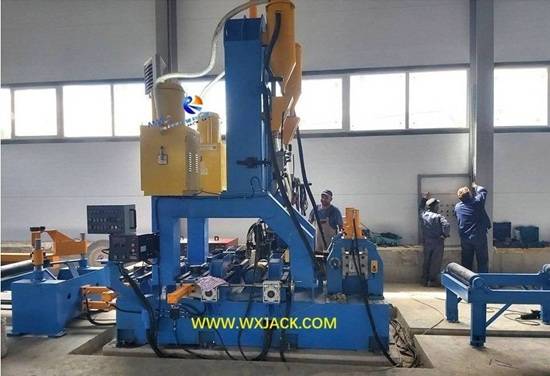

FIG2 Función integral de 3 en 1 h

5. Puntos fuertes de la máquina de producción 3 en 1 de viga H enderezadora de soldadura de ensamblaje:

Los méritos consiguientes son innumerables: ahorro de inversión/servicios públicos/ocupación de piso/aumento de la eficiencia... Lo que sea:
1) Beneficio financiero: aumenta sustancialmente la eficiencia de fabricación, reduce los gastos de funcionamiento, conserva el espacio de instalación;
2) Amigable con la tecnología de procesos: Disposición flexible de la máquina, no sólo como línea de producción individual, sino también como un nuevo tipo de línea de producción.


B. Ritmo de trabajo de la máquina soldadora de vigas H con función integral 3 en 1:

Esta máquina simplifica la producción de vigas en H con avances:
1. En la línea de producción de vigas en H tradicional, las diferentes funciones se distribuyen entre diferentes estaciones de trabajo, que necesitan trabajar en coordinación y, por lo tanto, la tasa de equilibrio de la línea es un índice crítico para gestionar una producción altamente eficiente;
2. Comparativamente, en esta máquina de nueva generación, la ruta de producción desequilibrada original se puede simplificar en un solo punto, y la productividad del trabajo aumenta considerablemente:
la producción altamente fluida se logra con la máquina de soldadura de vigas en H con función integral Wuxi JACK 3 en 1, 2 juegos que forman una línea : ( Fig.3 )

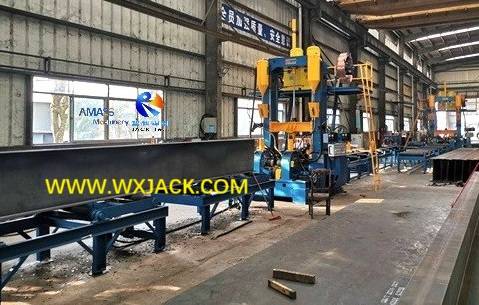

Fig3 3 en 1 h Máquina de fabricación de estructura de acero de viga 26

3. Actualización de la máquina de producción 3 en 1 de viga H enderezadora de soldadura de ensamblaje:

1) Operación amigable: Como resultado de la soldadura de los lados dobles de la viga H, el efecto del calor en las cuatro esquinas de la brida de la viga H está bien equilibrado en el mejor grado, lo que alivia la tarea de enderezamiento posterior;
2) No solo garantiza una calidad de soldadura satisfactoria: penetración más profunda y una cara de cobertura más amplia, sino que también hace que sea mucho más fácil eliminar la tensión interior posterior a la fabricación;
3) Más variedad de modos de soldadura: Además, en comparación con la máquina de soldadura SAW de viga H tradicional, que solo tiene una tecnología de soldadura de soldadura SAW de filete de arco único de 45° de tipo único, aquí en esta máquina de viga H 3 en 1 para enderezamiento de soldadura de ensamblaje, la selección del modo de soldadura es más flexible, hay de 4 a 5 tipos disponibles para elegir, lo que cumple con los requisitos de los clientes en cuanto a productividad, costo y formación de cordones de soldadura por separado.

Evolución técnica en la máquina de viga H 3 en 1 enderezadora de soldadura de ensamblaje Wuxi JACK

Viaje: Desde el año 2009 como pionero en esta máquina, hasta hoy, en noviembre de 2025, como proveedor principal, la máquina de soldadura de vigas en H con función integral Wuxi JACK 3 en 1 experimenta una evolución técnica con el paso del tiempo, avanzando hacia un mejor rendimiento, una estructura y una operación más razonables. El principio detrás de nuestro arduo trabajo es: ' Nunca está lo mejor, siempre hay lo mejor esperando por delante '.
A continuación se muestran cuatro actualizaciones típicas en el diseño y el equipo de las máquinas durante los últimos 10 años, desde 2015 hasta el final del año 2025, que destacan por su récord:

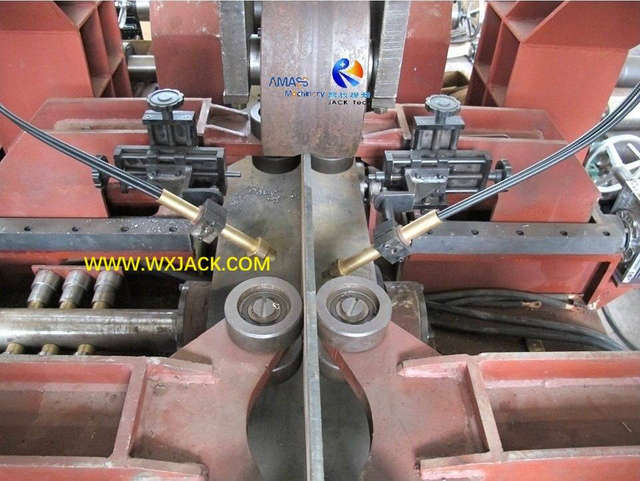

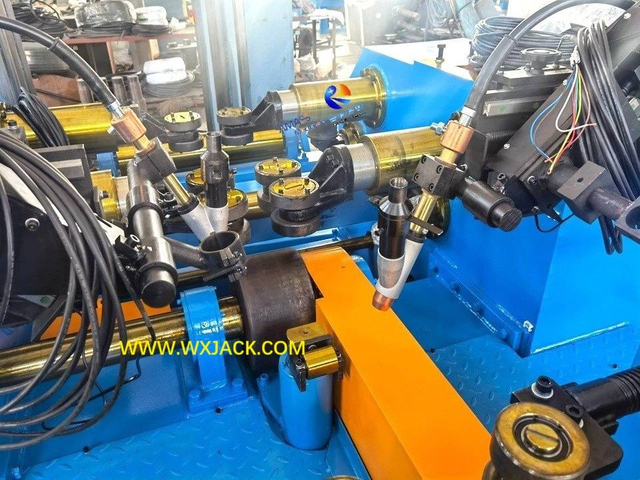

1. Mecanismo del soplete de soldadura de la máquina soldadora de vigas H con función integral 3 en 1:

1) Antes: Antorcha de soldadura Mecanismo de ensamblaje Soldadura enderezadora Máquina de viga H 3 en 1:

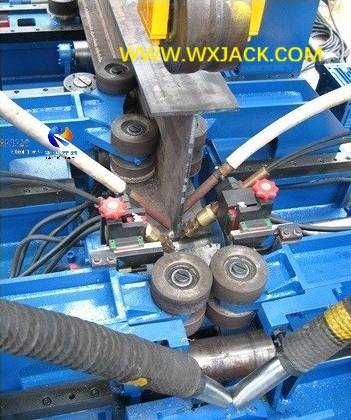

1 Fig. 1 Soldadura de viga H 3 en 1 Máquina de producción 209
a) Como se muestra en la foto de arriba, que no hay medios para ajustar y garantizar la posición precisa de los sopletes de soldadura;
b) En consecuencia, los operadores deben dominar con habilidad la manipulación de las posiciones del soplete;
c) Además, incluso después de ajustar la posición del soplete al nivel correcto, es fácil que se desvíe durante la operación de soldadura, debido a que no hay elementos fijos en los sopletes;
d) Por lo tanto, la posición del soplete y, por lo tanto, la calidad no se pueden controlar completamente, y el operador debe vigilar el proceso de soldadura todo el tiempo;
e) Es necesario enfatizar que, hasta hoy, en noviembre de 2025, más del 90% de las empresas todavía tienen su mecanismo de soplete de soldadura con dicho diseño;

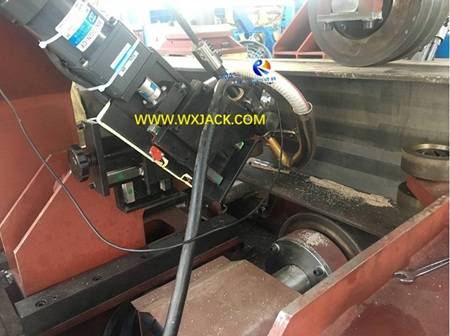

2) Después: Antorcha de soldadura Mecanismo de ensamblaje Soldadura enderezadora Máquina de viga H 3 en 1:

a) Hace aproximadamente 10 años, en el año 2015, los ingenieros de Wuxi JACK aprovecharon al máximo su inteligencia e ingenio, absorbieron los comentarios de los clientes e introdujeron un nuevo tipo de mecanismo de soplete en nuestra máquina de soldadura de vigas en H con función integral 3 en 1, como se muestra en la siguiente foto:

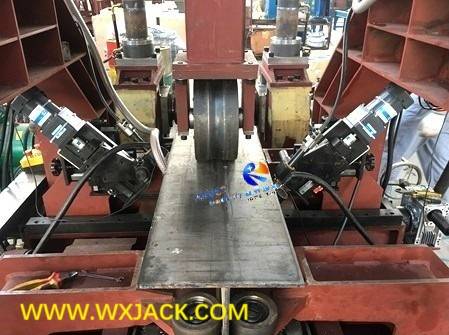

2 Fig. 2 Máquina integral enderezadora de soldadura con conjunto de vigas en H tres en uno 12
b) El soplete de soldadura se instala en guías transversales accionadas por motor, con rieles guía lineales de alta precisión instalados en direcciones horizontales y verticales. El soplete de soldadura en sí está orientado en un ángulo inclinado de 45°;
c) De esta manera, el operador puede modular fácilmente la posición del soplete de soldadura de manera precisa y la posición se mantiene durante todo el período de soldadura sin ninguna desviación;
d) Esto no sólo puede garantizar completamente el rendimiento de la soldadura, sino que también alivia la intensidad del trabajo del operador durante la operación: el operador solo necesita sentarse al lado para observar el funcionamiento de la máquina;
e) Hasta hoy, noviembre de 2025, en esta industria, solo Wuxi JACK tiene un diseño tan ingenioso en los mecanismos de soplete de soldadura de nuestra máquina de producción H Beam 3 en 1.

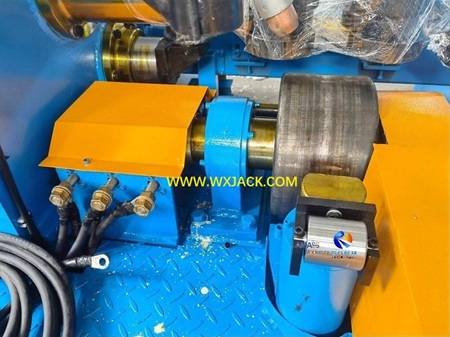

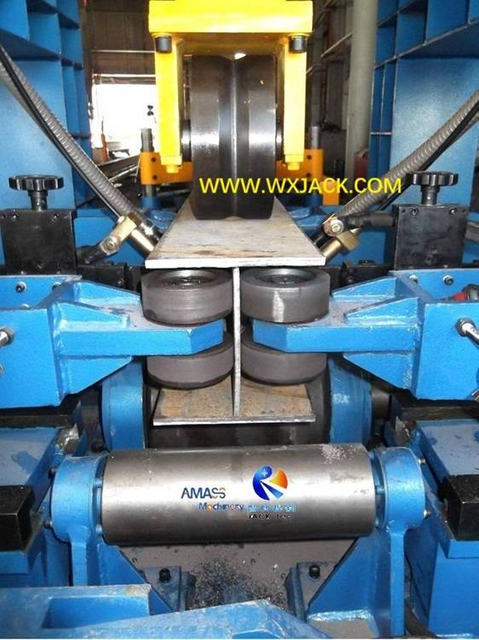

2. Mecanismo de rodillo de presión hacia abajo de la máquina de producción 3 en 1 de viga H enderezadora de soldadura de ensamblaje:

Este es otro punto crítico en el aspecto técnico, que diferencia a la máquina de soldadura de vigas en H 3 en 1 Wuxi JACK de otros productores:
1) Diseño transitorio en rodillo de presión hacia abajo:
Hubo una vez durante un período corto, nuestro rodillo de presión de brida superior de viga en H tiene este diseño, que su guía hacia arriba y hacia abajo se realiza por medio de 4 piezas de rodillos, como se muestra en la siguiente foto:

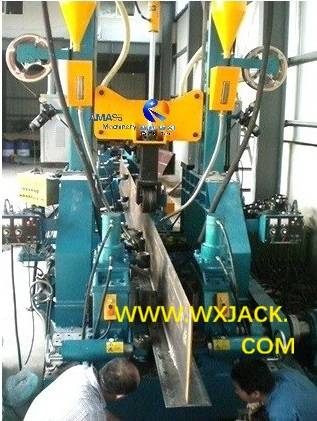

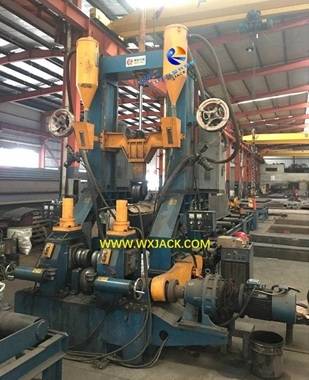

3 Fig. 3 Máquina integral enderezadora de soldadura con ensamblaje de vigas en H tres en uno 163

2) Diseño revisado en máquina de viga H 3 en 1 enderezadora de soldadura de ensamblaje:

a) Pero pronto descubrimos que dicho diseño no es tan estable y duradero, especialmente después de un uso prolongado, aunque puede reducir los costos de fabricación y, por lo tanto, generar más ganancias para nosotros;
b) En consecuencia, los ingenieros de Wuxi JACK adoptaron nuevamente el diseño original de la unidad de prensa hacia abajo, de estructura de caja rectangular, guiada con 4 piezas de rieles guía lineales de alta resistencia . De esta manera, el área de la superficie de deslizamiento de contacto aumenta considerablemente, lo que promete una sujeción más estable, confiable y duradera del ala y el alma durante la fabricación de la viga TH:

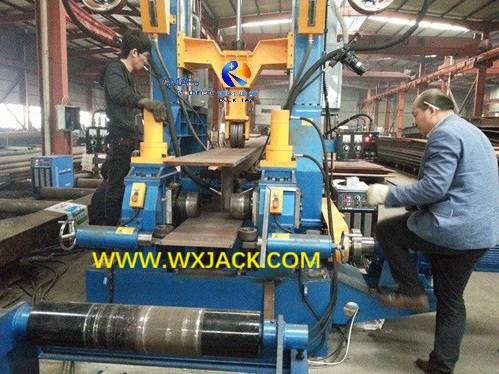

4 Fig4 Máquina integral enderezadora de soldadura con ensamblaje de vigas en H tres en uno 179
c) Es necesario enfatizar que, hasta hoy, en noviembre de 2025, dicho diseño es la etiqueta única de la máquina de soldadura de vigas en H con función integral 3 en 1 Wuxi JACK: que si encuentra dicha estructura, puede estar 100% seguro de que esta máquina es producida por Wuxi JACK.

3. Cama de base mecánica lateral de la máquina de viga H 3 en 1 enderezadora de soldadura de ensamblaje de modelos PHJ:

Las 2 fotos de arriba a la izquierda comparan el diseño de antes y después en el pedestal de los modelos PHJ..
Nota: El diseño anterior en sí es muy bueno. Las razones por las que cambiamos el diseño son:

1) Mayor resistencia mecánica: como se puede ver en la foto, el diseño anterior consta de varias piezas de placas de acero y conjuntos fabricados juntos, mientras que el nuevo diseño tiene una estructura integral;
2) Bajo la condición previa de mantener un rendimiento superior, el nuevo diseño puede reducir el costo de producción de la máquina, a fin de reducir la cotización de la máquina de viga H 3 en 1 en consecuencia. Esto hace que nuestras máquinas sean más competitivas en el mercado;
3) Uso más conveniente: el nuevo diseño es más fácil de limpiar y mantener porque tiene una estructura más concisa. Esto brindará comodidad al operador del cliente durante la operación diaria;
Las 2 fotos de arriba a la derecha muestran el diseño antiguo y nuevo de la máquina de viga H 3 en 1 montada en ensamblaje de modelos Wuxi JACK PHJ;
Complemento: La estructura básica mecánica de los modelos ZHJ es diferente de la serie PHJ y siempre se mantuvo sin cambios durante los últimos 16 años, desde 2009 hasta 2025. Es un diseño clásico.

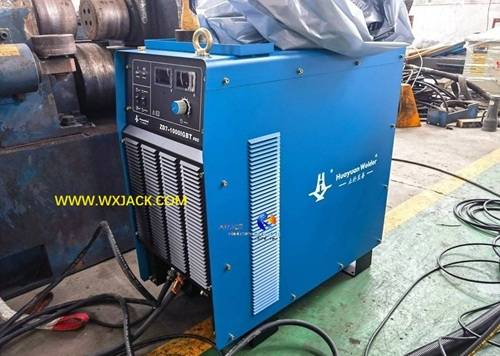

4. Fuente de alimentación para soldadura equipada con una máquina soldadora de vigas H con función integral 3 en 1:

Este es otro gran avance en la historia del desarrollo de la máquina de producción 3 en 1 de viga H enderezadora de soldadura de ensamblaje:
a) En las primeras etapas de esta máquina, las fuentes de alimentación para soldadura eran todas marca Lincoln, D.C1000 para SAW de arco simple en su mayoría, o DC1250 más AC1200 para SAW de arco tándem;
b) Los años posteriores ven un rápido desarrollo de las máquinas de soldar de marcas locales chinas, especialmente después del año 2015, las máquinas de soldar chinas fueron reemplazando gradualmente a la marca Lincoln, debido a sus ventajas de:
1) Rentabilidad: precio mucho más bajo y buena calidad. Esto ayuda a las empresas a ofrecer cotizaciones de máquinas más asequibles para los clientes;
2) Plazo de entrega más corto, beneficio al acortar el tiempo de entrega de la máquina de viga H 3 en 1 en consecuencia;
3) Reacción más rápida en el servicio posventa, esto es fácil de entender, que ahorra más tiempo comunicarse con ingenieros en China que en Estados Unidos;

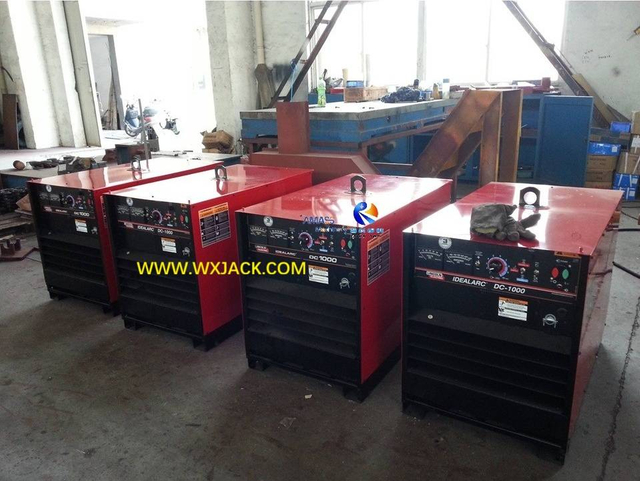

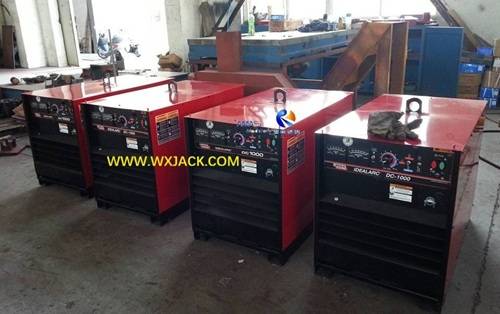

2 etapas de máquinas de soldadura SAW que se equiparán con una máquina de soldadura de vigas en H con función integral 3 en 1:

Marca Lincoln americana
Marca local china
Hoy, a finales del año 2025, el suministro de energía para soldadura de marca local china representa más del 90% de la participación de mercado en el campo de la máquina de soldadura de vigas 3 en 1 H. Es la configuración predeterminada de la máquina, a menos que los clientes designen específicamente otras marcas.

Aplicación y equipos relacionados de la máquina de producción 3 en 1 de viga H enderezadora de soldadura de ensamblaje

A continuación se muestran otras máquinas y equipos comunes que se aplican en la industria de estructuras de acero:

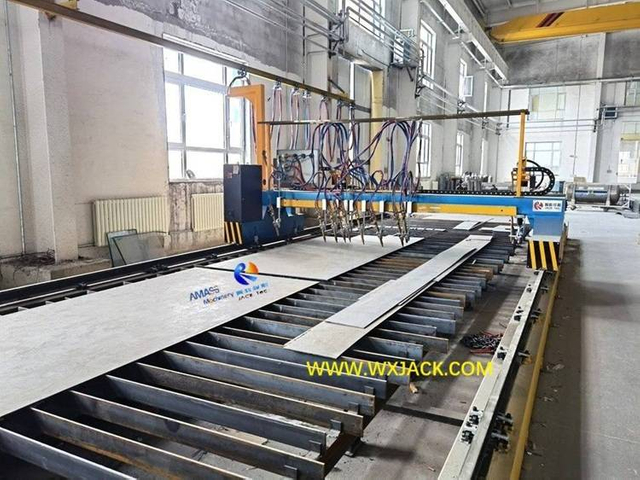

Máquina cortadora por llama de tiras CNC CNC-CG4000

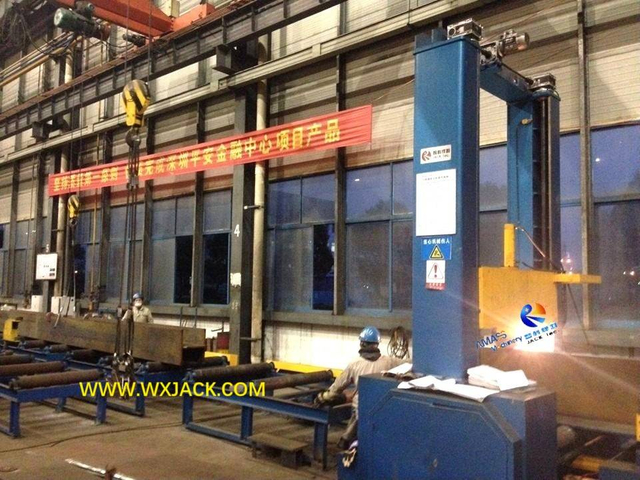

Conjunto de haz Z15 H y soldadura de tachuela

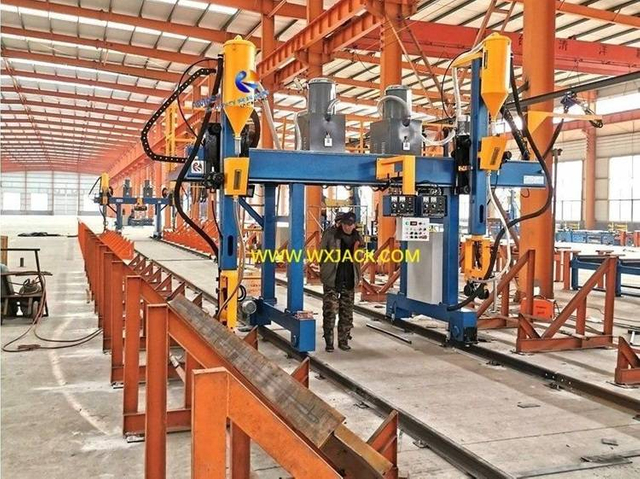

Máquina de soldadura con sierra de pórtico para vigas LHT H

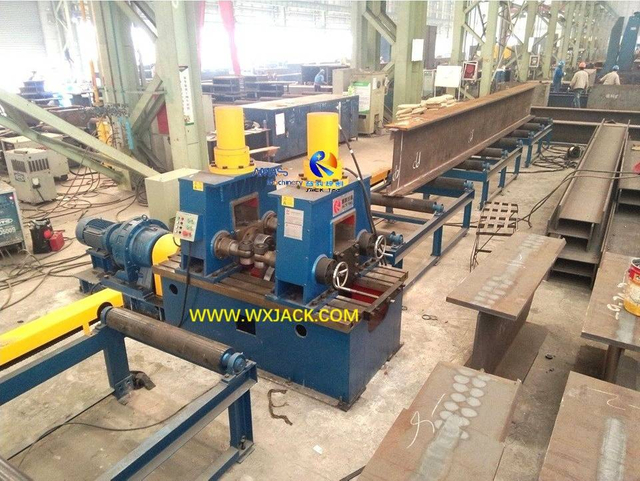

Máquina enderezadora de vigas H con accionamiento hidráulico YTJ60
Máquina enderezadora de vigas H con motor HYJ800

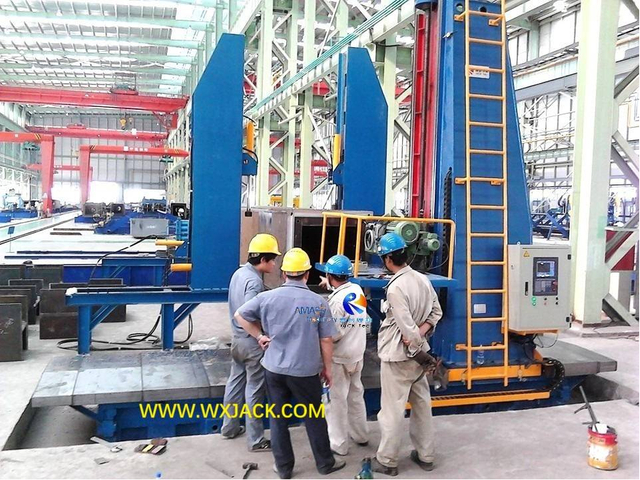

Fresadora frontal CNC de viga en H con caja cruzada CNC-DX3030

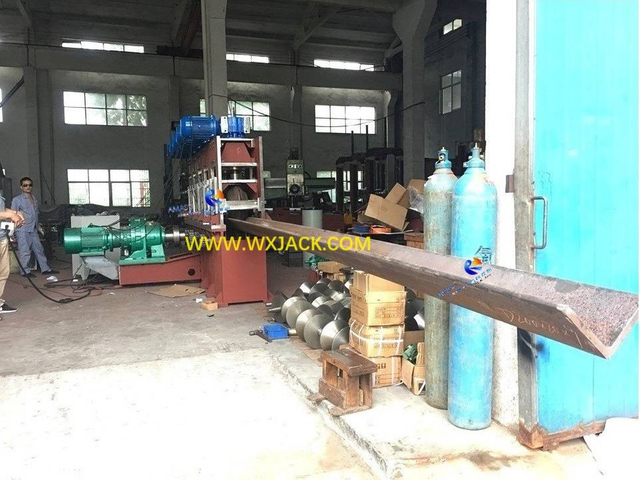

Máquina enderezadora de acero en ángulo ASM200

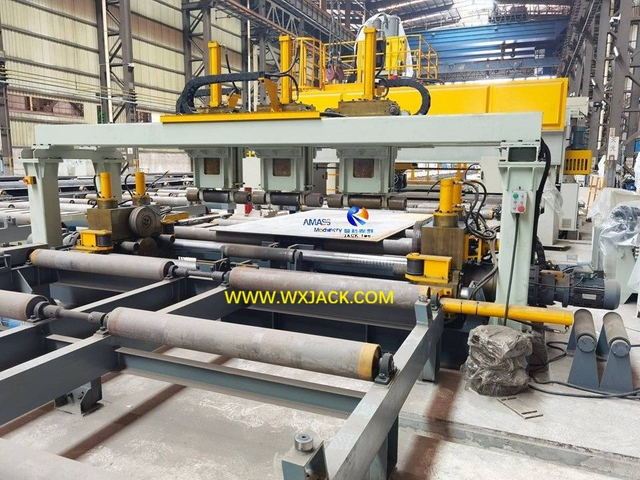

Máquina redondeadora y desbarbadora de bordes de placa ancha RH3000

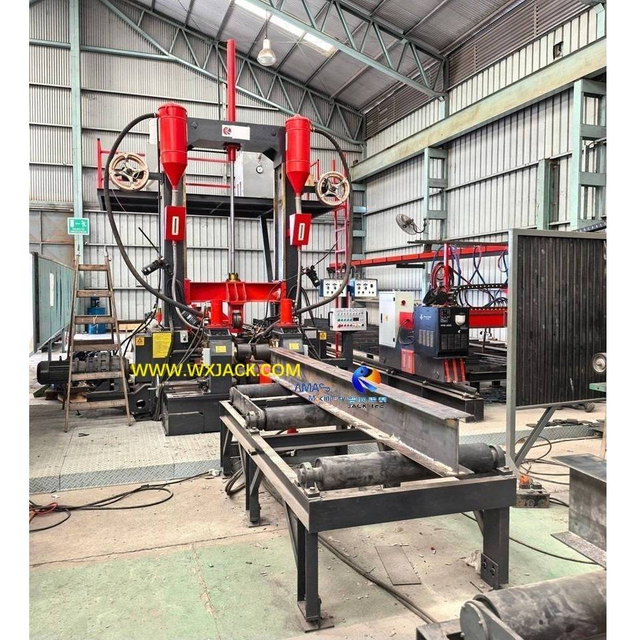

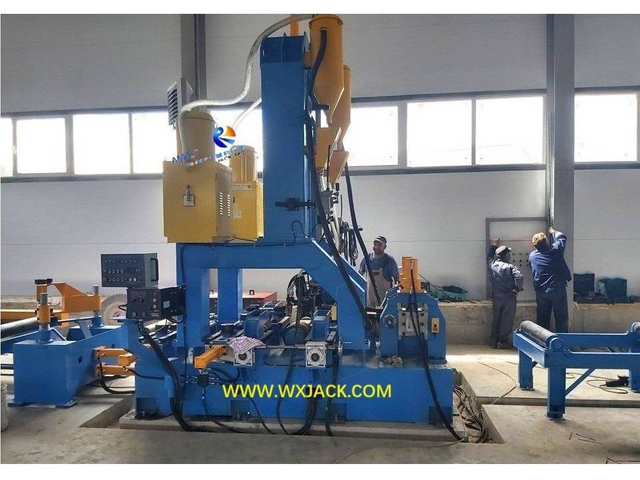

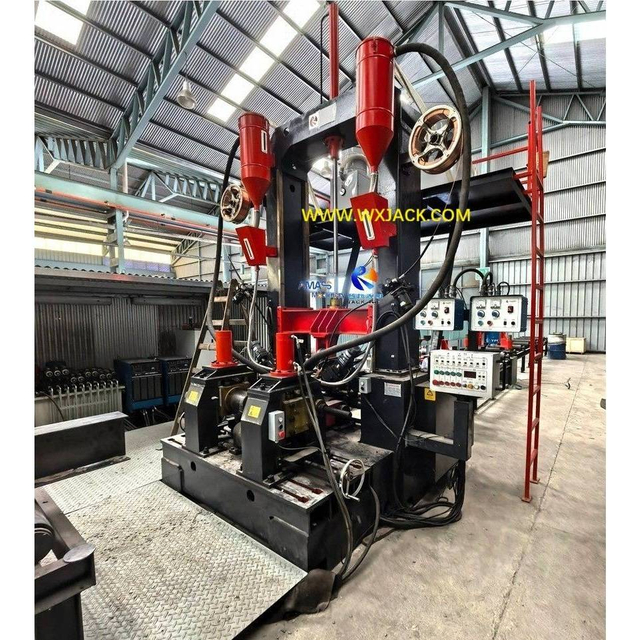

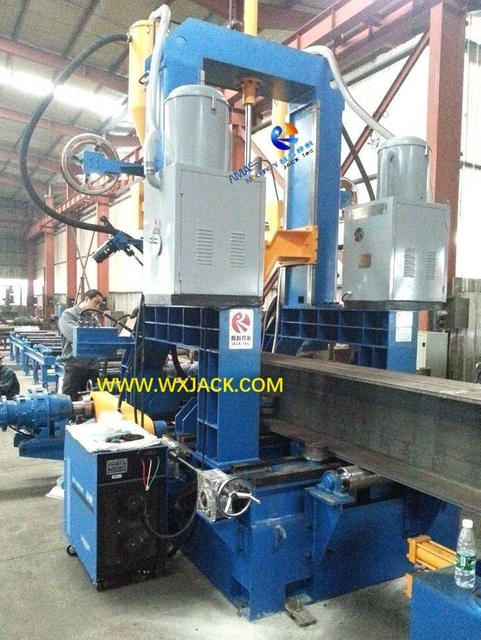

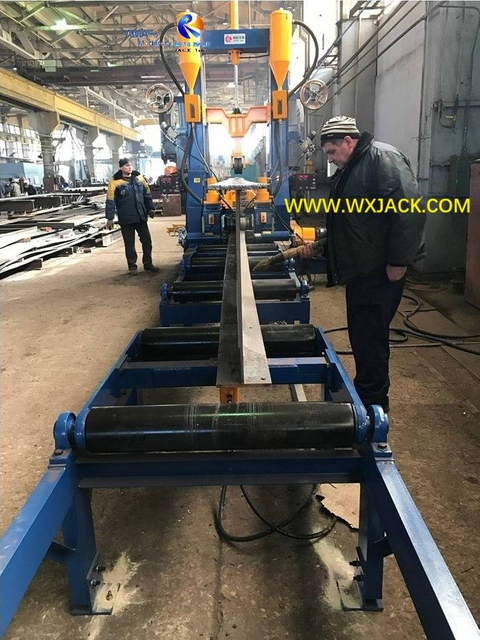

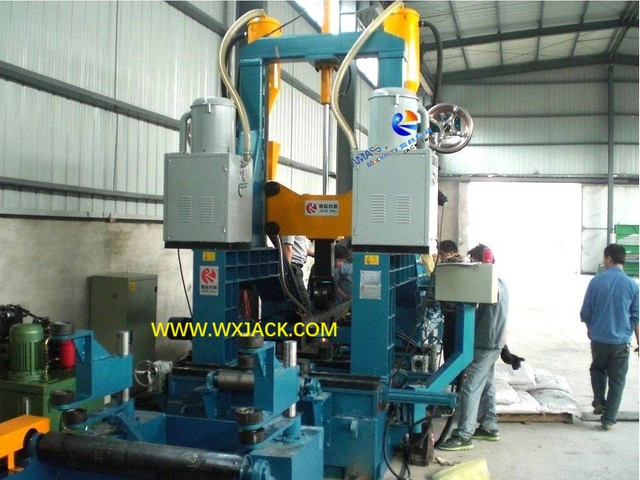

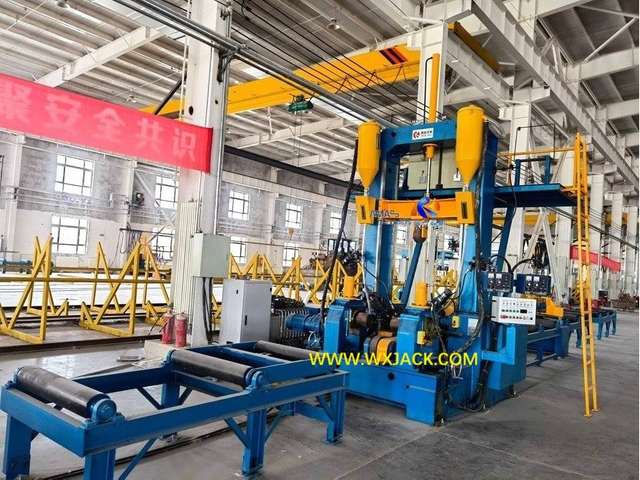

Tres en una máquina de soldadura de haz de haz
01

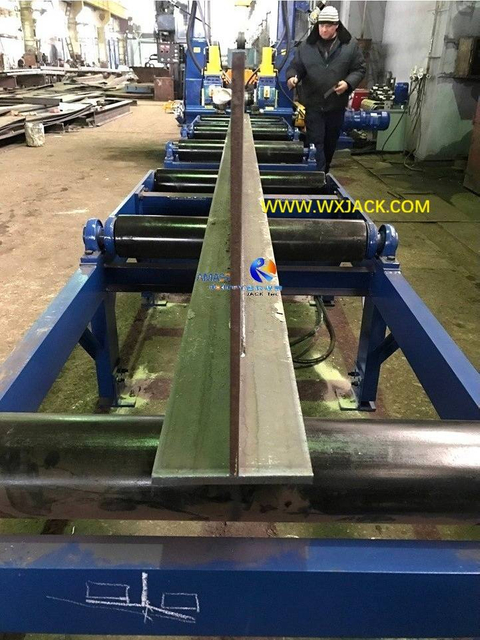

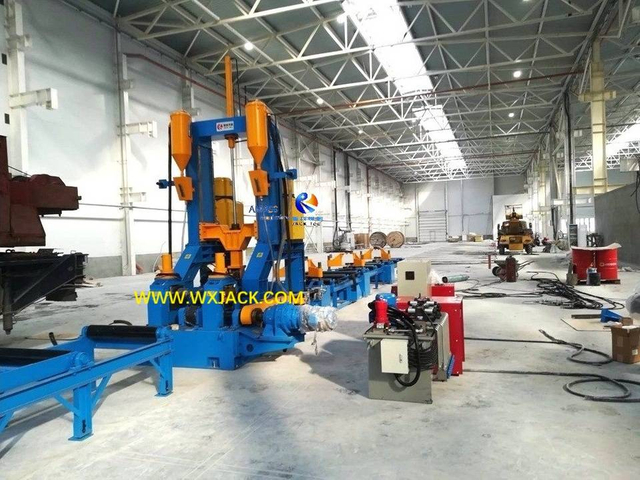

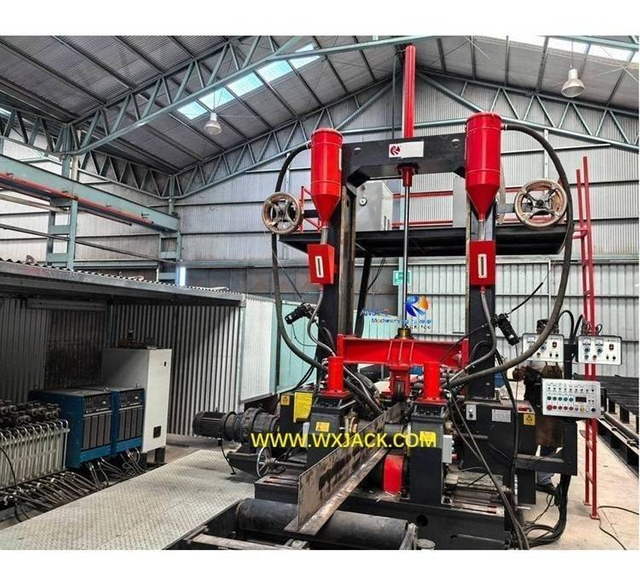

Tres en una máquina de soldadura de haz de haz
02

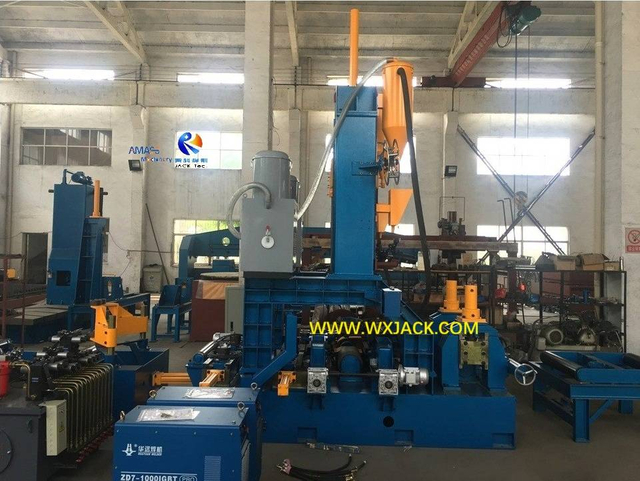

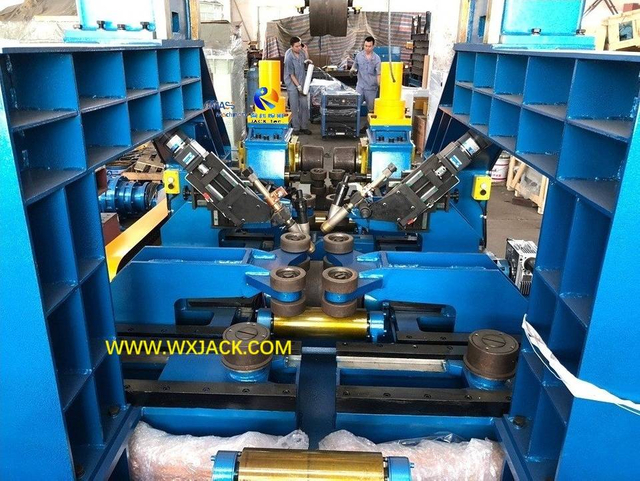

Máquina integral enderezadora de soldadura con ensamblaje de vigas en H tres en uno
03

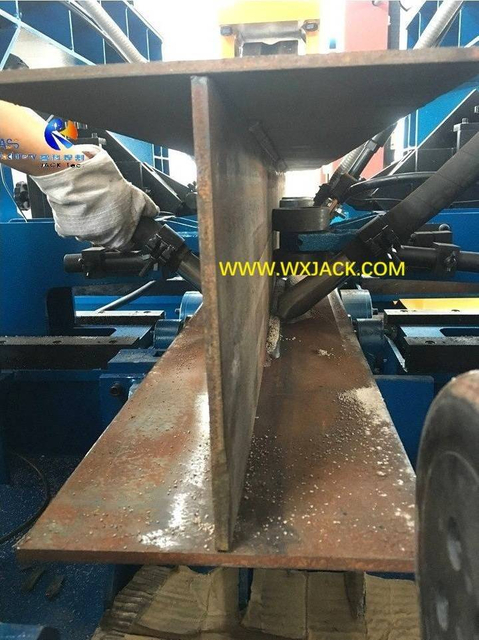

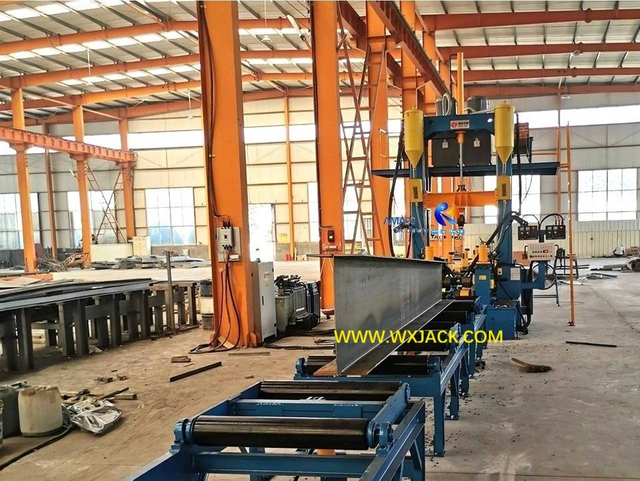

Preguntas frecuentes sobre la máquina de soldadura de vigas en H con función integral Wuxi JACK tres en uno

A continuación se detallan algunas preguntas frecuentes de los clientes cuando consideran y se comunican con nosotros para comprar una máquina de producción de vigas en H para soldar 3 en 1. Especialmente en los últimos años hasta finales del año 2025:


  • Q Cuál es la relación entre Wuxi JACK Technology Co., Ltd y Wuxi AMONTONE Machinery Co., Ltd?

    A Wuxi JACK se estableció a principios de 2009 que se especializa en el diseño y fabricación. Wuxi AMONTONE es la empresa especializada en la venta de productos de Jack y otros productos involucrados en el extranjero.

  • Q Cuál es su período de servicio?

    A 1) Tenemos 1 año gratis de garantía de forma gratuita para todos nuestros productos desde la fecha de aceptación de los productos por los clientes;
    2) Seguimos dando nuestro mejor servicio al cliente al vencimiento del período de garantía con
    mejor precio;
    3) Ofrecemos a nuestros clientes piezas de repuesto con el mejor precio;
    4) Al recibir la información de los clientes, el tiempo de respuesta es de 2 horas para
    clientes de China continental, y dentro de 1 día, el más largo (dependiendo de la zona horaria)
    para clientes en el extranjero;
    5) Damos un servicio que cubre la instalación, puesta en servicio y la formación de nuestros productos;
    6) Damos consultamos a nuestros clientes en todas las cuestiones técnicas involucradas

  • Q Tiene el extranjero sucursal o venta?

    A Actualmente no. Pero tenemos socio a largo plazo de más de 10 años en Rusia y Asia Central, donde tenemos muy amplia base de clientes. (Son empresas locales que distribuyen y ayuda al servicio de nuestros productos)
    Para tener alguna consulta sobre nuestros productos, por favor utilice forma de contacto que aparece más arriba. Le daremos respuesta dentro de 24 horas tras recibir la petición de usted.

  • Q Tienes una sucursal o la oficina de venta en el extranjero?

    A Actualmente no. Pero tenemos una pareja a largo plazo de más de 10 años en Rusia y Asia Central donde tenemos una base de clientes muy amplia. (Son empresas locales que distribuyen y ayudan a servir a nuestros productos)
    Para tener alguna consulta sobre nuestros productos, utilice la forma de contacto mencionada anteriormente. Le daremos comentarios dentro de las 24 horas después de recibir la consulta de usted.

  • Q Tiene la lista de precios de sus productos?

    A Debido a que nuestros productos son de ingeniería con el tipo de pedido, no tenemos la lista de precios en la actualidad. Para obtener información detallada de nuestros productos, se puede ir a los productos de esta página web a la vista; Y se puede descargar desde la descarga debajo de información de este sitio web.
    Si tiene alguna solicitud en nuestros productos, póngase en contacto con nosotros a su conveniencia.

  • Q Cuál es el alcance del servicio de su empresa (productos, su aplicación y modo de negocio)?

    A Diseño y Fabricación y Venta (Incluyendo Servicio Post-Venta) por debajo de la máquina y equipos:
    Placa de metal / equipos Tubería / haz de soldadura / corte / maquinado;

    Asamblea haz H Welding enderezar la máquina Integral;
    Junto a la placa de tope de la máquina;
    Haz Cara final fresadora;
    H línea del haz de producción (incluyendo la máquina de la Asamblea, de tipo Gantry soldadura por arco sumergido máquina, enderezar la máquina, Transportadores de acero);
    CNC Pipe Intersección corte de la máquina;
    CNC / Gaza placa de fuego / de plasma máquina de corte;
    CAJA línea del haz de producción (incluyendo la máquina de la Asamblea), Electro Slag máquina de soldadura, soldadura por arco sumergido máquina, haz Máquina fresadora de superficie);
    T línea del haz de producción (incluyendo la máquina de montaje, soldadura por arco sumergido máquina / máquina de soldadura de CO2);
    Soldadura el rodillo giratorio;
    Soldadura Manipulador;
    Posicionador de soldadura;
    Varios especializada máquina de soldadura

    Estos equipos se utilizan ampliamente en la industria de la estructura de acero, construcción de barcos, la construcción de puentes, recipiente de presión, petroquímica, etc.

  • Q Cuáles son los términos de pago de sus productos?

    A Para los clientes chinos continentales, aceptamos el pago con cuentas de transferencia en RMB;
    Para los clientes extranjeros, aceptamos el pago en T / T y L / C a la vista en USD; Liquidación directa entre EURO y RMB.

  • Q Cómo contactar con usted?

    A Puedes conseguirnos por correo electrónico oficial:support@wxjack.com;sell@wxjack.com
    Cuenta de Google & YouTube:Betty20210224@gmail.com;
    Mobile & WeChat & Facebook: 86 15852755799; 13621515089
    QQ: 3214565680
    Tel: 86-510-83297829

  • Q Dónde puedo encontrar información sobre su empresa y productos?

    A Este sitio web (www.wxjack.com) es el único enlace oficial a nuestra empresa en Internet.
    Además, usted es cálidamente bienvenido para visitar nuestra empresa en el sitio a la siguiente dirección:
    No.2nd Yangdong Road, Ciudad de Yangshi, Distrito de Huishan, Ciudad de Wuxi, Provincia de Jiangsu, China

Otras series de productos Wuxi JACK además de la máquina de producción 3 en 1 para soldar vigas H

Máquina de alisado de acero ASM63 ASM63 ASM63 de propósito general
Máquina de alisado de acero ASM63 ASM63 ASM63 de propósito general
1. ¿Qué puede hacer ASM63 por el cliente?
2. ¿Por qué necesitas una máquina de alisado de ángulo?
3. Los buenos puntos de la máquina de la serie ASM:
4. Vista técnica sobre ASM63:
5. Parámetros técnicos de ASM63:
0
0
Máquina de cartera de caras de extremo de acero de acero DX3030
Máquina de cartera de caras de extremo de acero de acero DX3030
1. Introducción general en DX3030:
2. Constructura de DX3030: Cuerpo de máquina / cama horizontal / columna vertical / carro de fresado de la cara final / operación de pie
3. Parámetros técnicos de DX3030:

0
0
DX1530 Estructura de soldadura Máquina del extremo para el extremo para piezas largas
DX1530 Estructura de soldadura Máquina del extremo para el extremo para piezas largas
A. Alcance y uso amplio de modelos DX15XX y DX12XX SIZ convencional: modelos convencionales de máquina / uso / fondo
B. Estructura y principio de trabajo de los modelos convencionales: Principio general de estructura/ trabajo/ fresado Control y pantalla de velocidad de trabajo
C. Unidades principales de los modelos convencionales: rodamiento de bolas de servicio pesado Hiwin Preciso Guidera/ Panel de operación/ Protección en Guiderail/ Marco principal mecánico/ cabezal de fresado/ lubricación/ cabezal de corte de fresado
D. Parámetros técnicos de los modelos estándar DX12XX y DX15XX

0
0
HMI Control Función avanzada SXBJ-12 Máquina de fresado de borde grande
HMI Control Función avanzada SXBJ-12 Máquina de fresado de borde grande
A. Función de SXBJ-12:
B. Estructura y unidades principales en SXBJ-12:
C. Sistema de alimentación de placas de acero en la pieza de trabajo en SXBJ-12:
D. Sistema de control eléctrico de SXBJ-12:
E. Parámetros técnicos de SXBJ-12:


0
0
Máquina de soldadura de unión de tope plana de la operación HMI MP23
Máquina de soldadura de unión de tope plana de la operación HMI MP23
A. Especialidad y función de MP23: Función / Función de Operación
B. Estructura, celdas de funciones principales y principio de trabajo de MP23: Unidades principales/ Principio de trabajo
C. Técnica avanzada y operación de MP23: la técnica de núcleo crítico/ unidades críticas/ flujo de soldadura de doble capa/ pinza/ operación de la pieza de trabajo
D. Características mecánicas de MP23: Cuerpo/ placas principales ALLACIÓN Durante los transportadores de soldadura/ entrada y salida de la entrada a tope
E. Parámetros técnicos de MP23
0
0
Máquina de soldadura de unión de placa de acero de chapa MP20 a MP50
Máquina de soldadura de unión de placa de acero de chapa MP20 a MP50
A. Uso y gran valor de MP20 a MP50: Uso/ Especificación/ Material de Placa de acero metálica/ Modo de soldadura/ Escenario de aplicación/ beneficio en productividad, costo variable y operación segura
B. Unidades de funciones principales: diseño general / antorcha triple de fuego / sistema de soldadura a tope de sierra / almohadilla de cobre y base de soldadura / antorcha de soldadura
C. Parámetros técnicos de MP20 a MP50
0
0
6 y 7 eje CNC-CP6/7-2000 ~ 3000/L Máquina de corte de tubería grande CNC
6 y 7 eje CNC-CP6/7-2000 ~ 3000/L Máquina de corte de tubería grande CNC
A. pieza de trabajo aplicable y aplicación de CNC-CP6/ 7-2000 ~ 3000/ L: tamaños de pieza de trabajo y modelos/ industrias aplicadas/ funciones
B. Características técnicas de CNC-CP6/7-2000-3000/L: el sexto eje en V y el séptimo eje W/unidad giratoria de la antorcha de corte
C. Unidades principales de CNC-CP6/7-2000-3000/L: sistema mecánico/sistema de control eléctrico
D. Operación en CNC-CP6/ 7-2000-3000/ L: Estación de operación/ Generación de herramientas de soporte del programa de corte/ pieza de trabajo
E. Parámetros técnicos de CNC-CP6/7-2000-3000/L
0
0
Tamaño medio de 1800 mm Altura Semiautomática soldada de la máquina de producción de haz H de haz
Tamaño medio de 1800 mm Altura Semiautomática soldada de la máquina de producción de haz H de haz
A. Aplicación de HB1800:
B. Uso y ventajas de HB1800:
C. Las máquinas herramientas constituyen en línea semiautomática:
D. Parámetros técnicos de HB1800:
0
0
Línea de producción automática de haz de soldadura de alta calidad HB-Serie HB
Línea de producción automática de haz de soldadura de alta calidad HB-Serie HB
1. El beneficio de la línea automática de la serie HB:
2. Diseño:
3. Parámetros técnicos:
0
0
Z30 Máquina de ensamblaje de haz de IH de IH Z30 Heavy Duty
Z30 Máquina de ensamblaje de haz de IH de IH Z30 Heavy Duty
A. Especialidad del modelo de servicio pesado Z30: Propósito/ Máx. Tamaño/ características de la pieza de trabajo
B. Aplicación y especificaciones principales de Z30: Tarea/ Especificaciones técnicas de Z30
C. Estilo de trabajo y configuración de Z30: 2 Funciones principales/ forma de ensamblaje y modo de soldadura y estilo en una altura de 3.000 mm Gran rayo/ operación TIH
D. Características técnicas de Z30: Principio de ensamblaje de la pieza de trabajo/ Composición de la unidad de ensamblaje/ soldadura por tachuela
E. Tres modos de trabajo de la máquina: manual/ ciclo único/ ciclo automático

0
0
LHC Movimiento en voladizo IH Máquina de soldadura de sierra de sierra de viga
LHC Movimiento en voladizo IH Máquina de soldadura de sierra de sierra de viga
A. Uso y aplicación de LHC: función/ sitio de trabajo
B. Operación en LHC: Gestión de la posición de la antorcha de soldadura / Consumibles / Servicio diario
C. Tecnología de proceso en LHC: 2 zonas de soldadura / movimiento principal del tranvía / velocidad de soldadura de sierra / doble disco en el movimiento del tranvía
D. Composición y rango de suministro de LHC: mecanismo mecánico de marco principal/ mecanismo de soldadura de sierra/ transmisión y transmisión/ piezas subcontratadas/ sistema neumático/ sistema de control eléctrico
E. Parámetros técnicos de LHC



0
0
Máquina de alisado de haz de alta eficiencia YTJ-50 I Beam enderezado
Máquina de alisado de haz de alta eficiencia YTJ-50 I Beam enderezado
1. Aplicación de YTJ-50 Hidráulico:
2. Unidades principales del YTJ-50 Hidráulico: marco principal y base / lado delantero y lateral trasero CONDURIR / UNIDAD DE RODADOR DE ALTACIÓN / Estación hidráulica / Unidad de transmisión inferior / Reductor de motor / Unidad de abrazadera web / placa de control y estación de operación
3. Especificación técnica de YTJ-50: operación
4. Parámetros técnicos de YTJ-50 Hidráulico:
0
0
Espesor grueso de servicio pesado YTJ-80 I Máquina de alisado del haz
Espesor grueso de servicio pesado YTJ-80 I Máquina de alisado del haz
1. Lo más destacado de la máquina de servicio pesado YTJ-80: especificación personalizada
2. Operación de YTJ-80 y YTJ-60:
3. Parámetros técnicos de YTJ-80 Heavy Duty:
0
0
HJ-2000 Hidráulica Dirección de longitud de alta eficiencia H Máquina de alisado del haz H
HJ-2000 Hidráulica Dirección de longitud de alta eficiencia H Máquina de alisado del haz H
A. Propósito de HJ200;
B. Principio de trabajo de HJ200: Naturaleza de trabajo/ unidad de actuación/ gestión de accidentes cerebrovasculares;
C. Operación en HJ200: Estilo de alisado/ pieza de trabajo que envía hacia adelante/ operando ajustado de segmento/ enderezado/ modelos convencionales
D. Proceso de trabajo de HJ200


0
0

Blogs sobre ensamblaje, soldadura, enderezado, máquina de vigas en H 3 en 1

Hogar

Hogar productos Sobre nosotros I+D personalización Preguntas más frecuentes Blog Contáctenos

WUXI AMASS MACHINERY CO., LTD
WUXI JACK TECNOLOGÍA CO., LTD
0510-83297829
Idioma Inglés: 15852755799;
Idioma chino: 13621515089
support@WXJACK.com
No. 2, Ouyang Road, ciudad de Luoshe, ciudad de Wuxi, provincia de Jiangsu, China
CONTÁCTENOS
© Wuxi AMASS Machinery Co., Ltd 2021 Todos los derechos reservados.
备案证书号： 苏ICP备13045244号-1
