Máquina de cartera de caras de extremo de acero de acero DX3030

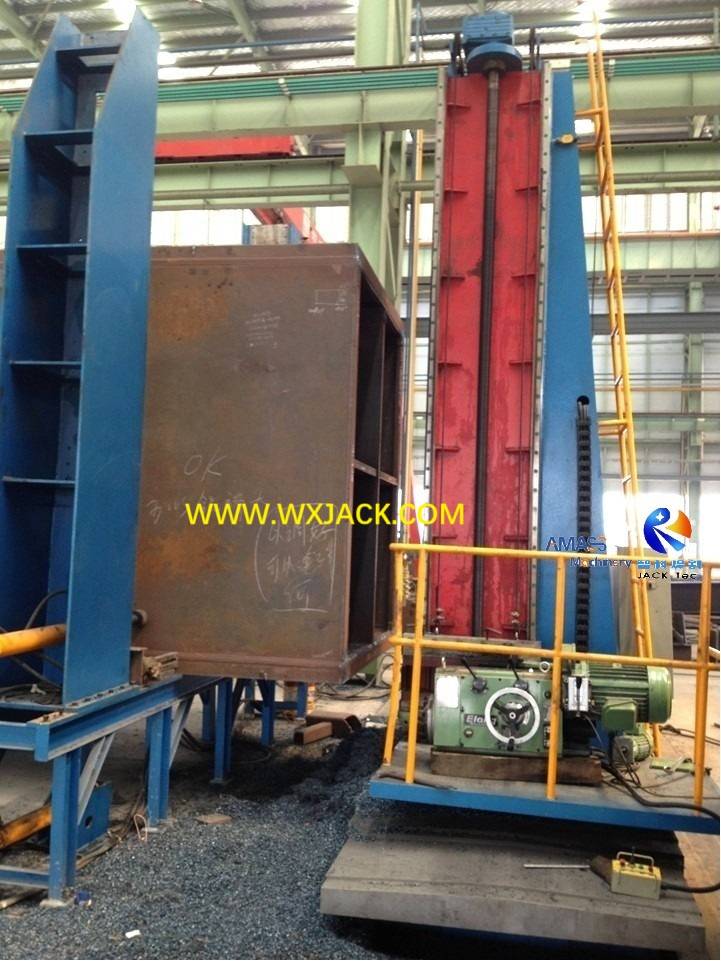

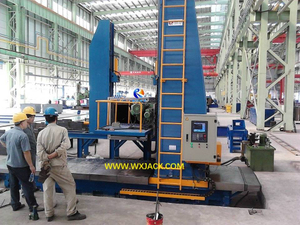

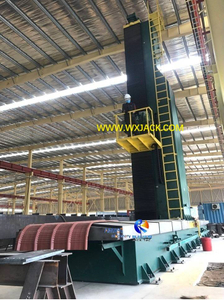

1) En la primera foto adjunta, un conjunto de una máquina de molienda de cara de extremo de la estructura de soldadura grande DX3030 estaba a punto de tener una operación de molienda de cara final en un pedazo de pieza de trabajo de haz de caja grande;

 2) Con la inspección visual, esta pieza de trabajo de haz de caja tiene un tamaño de sección transversal de alrededor de 2.500 mm de longitud lateral. Entonces, ¿qué esta máquina puede admitirle como cliente?

1. Introducción general en DX3030 H Máquina de cartera de caras del extremo del haz:

1) DX3030 se refiere a la carrera de fresado de la cara de extremo máximo de 3.000 mm de longitud por un ancho de 3.000 mm. Pertenece a modelos medianos de máquina de máquinas;

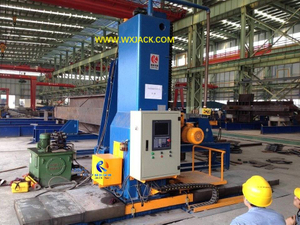

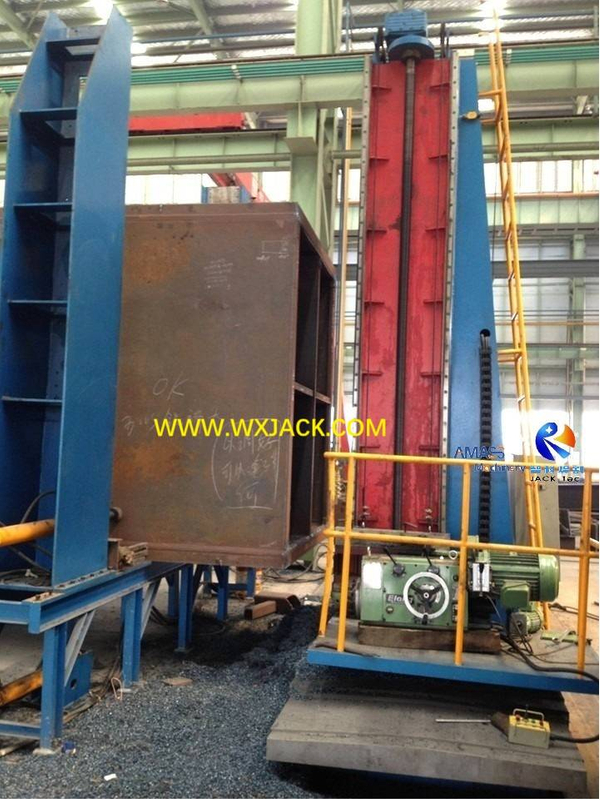

2) Para una carrera vertical superior a 2,000 mm, la plataforma operativa debe tener una función elevadora, junto con el carro de fresado y la cabeza de fresado , para obtener una conveniente operación de fresado facial monitoreado por el personal de trabajo. Verifique la segunda foto adjunta: para obtener un conjunto de una máquina de molienda de cara de haz de acero DX6080 exportada a Vietnam por Wuxi Jack en 2018;

3) Dentro del alcance de la máquina de modelos medios y grandes, DX3030 es uno de los modelos más seleccionados debido a su tamaño de pie de trabajo ajustado en uso práctico;

4) Sin CNC, esta máquina de molienda de cara de la estructura de acero H de tipo ordinaria es mejor adecuada para la fresación de cara en la pieza de trabajo cruzado cuadrado y rectangular, incluido H Vigas H/ Vigas/ Vigas de caja, como el caso en la primera foto.

2. Constructura de DX3030 H Máquina de fresado de viga:

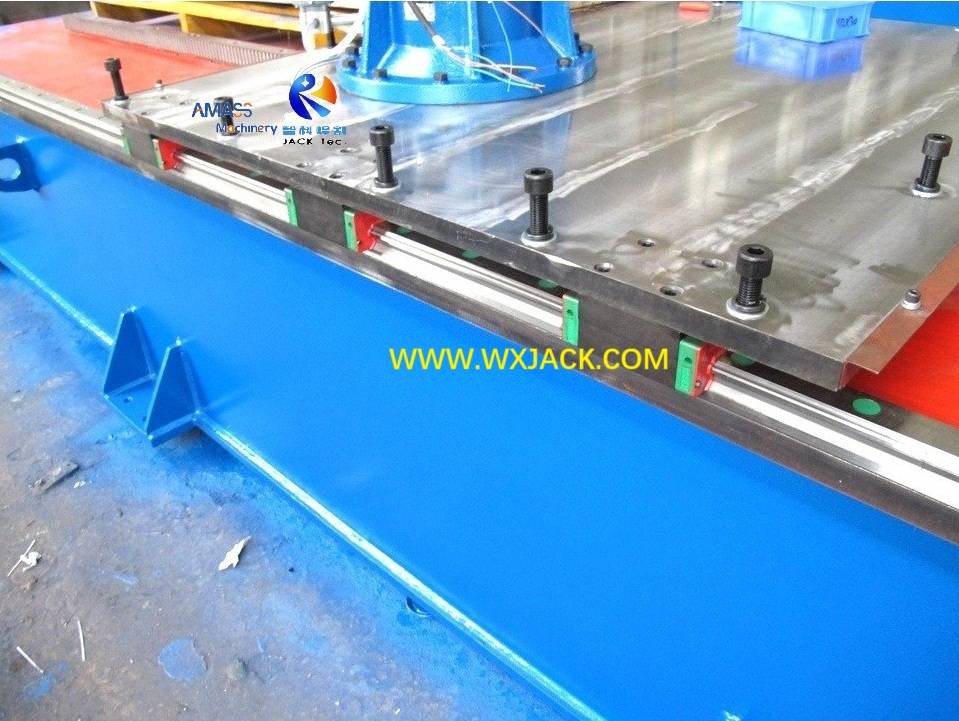

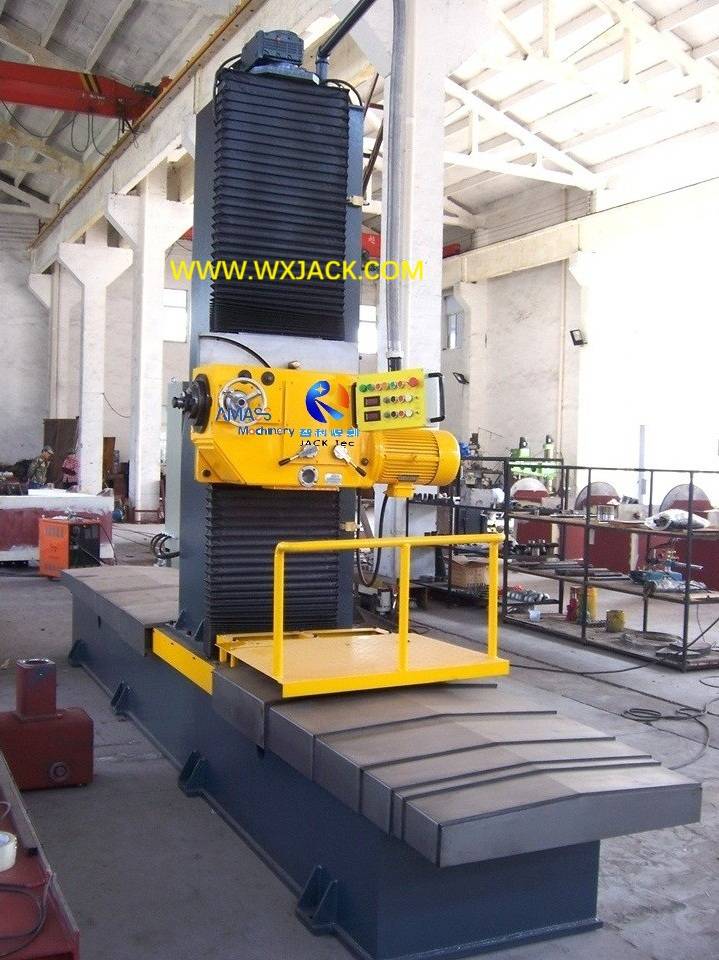

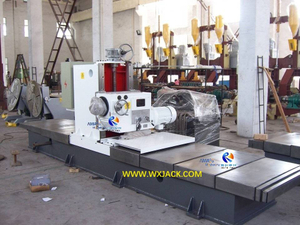

1) Cuerpos de máquina mecánicos típicos de la máquina, consulte las 3 ^y 4º ^fotos , en el estado de antes de pintar y después de pintar respectivamente. A primera vista, se parece al manipulador de soldadura , pero completamente diferentes tipos de equipos. Las máquinas en las dos fotos son la máquina modelo DX1520, el modelo más popular de su grupo de productos;

2) El cuerpo de la máquina de la máquina de molienda de cara del extremo del haz H tiene cuatro partes principales de:

a) Cama horizontal en la máquina de molienda de cara del extremo del haz H:

i. Se fija en el piso del taller, sólido y resistente. Según la mayoría de las aplicaciones, está hecho de miembros de la estructura de soldadura. Su altura depende del modelo específico de máquina. Para este modelo DX3030, tiene una altura de alrededor de 600 mm;

II. Las funciones de esta unidad son servir como base de toda la máquina, y forma la base deslizante de la columna vertical (por lo tanto, el carro y la cabeza) a lo largo del eje x en el proceso de fresado de la cara;

b) columna vertical de la máquina de fresado de la cara del extremo del haz H:

i. Es móvil a lo largo de la cama horizontal mencionada anteriormente con motor. Tiene dos tipos de velocidades: la alta velocidad inactiva solitaria de 1,200 mm/ min. Cuando no está en la molienda de la cara del extremo y la velocidad de trabajo ajustable de 100 ~ 800mm./min. ; La última velocidad se controla con inversor de CA;

II. La función de esta unidad es formar una base de movimiento espacial del carro de fresado a lo largo de los eje x e y;

c) carro de fresado de la cara final en la viga H Máquina de fresado de la cara del extremo :

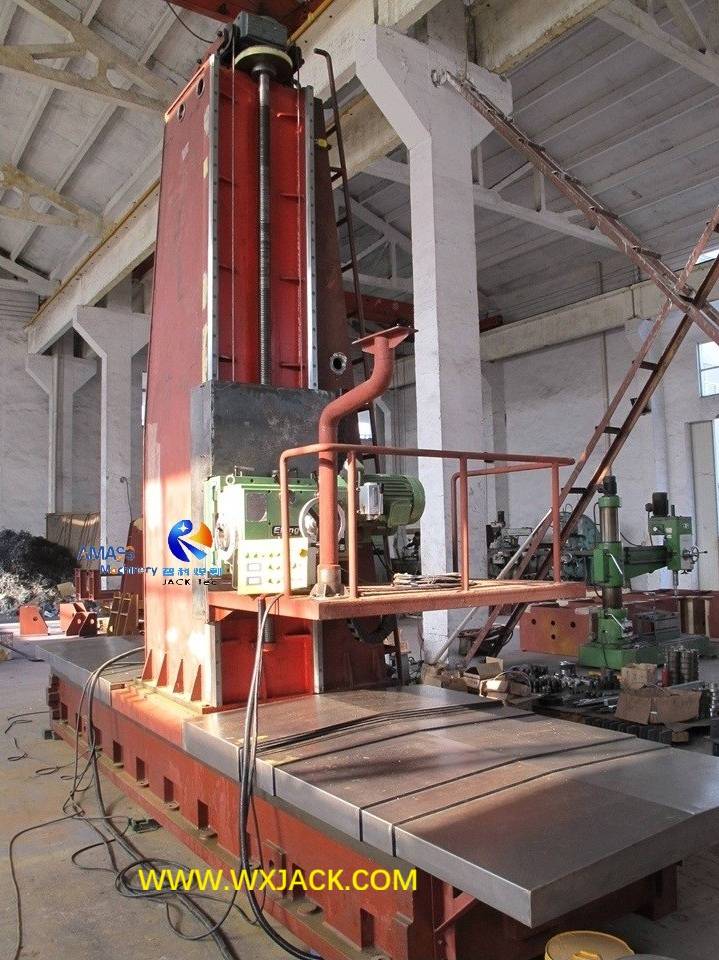

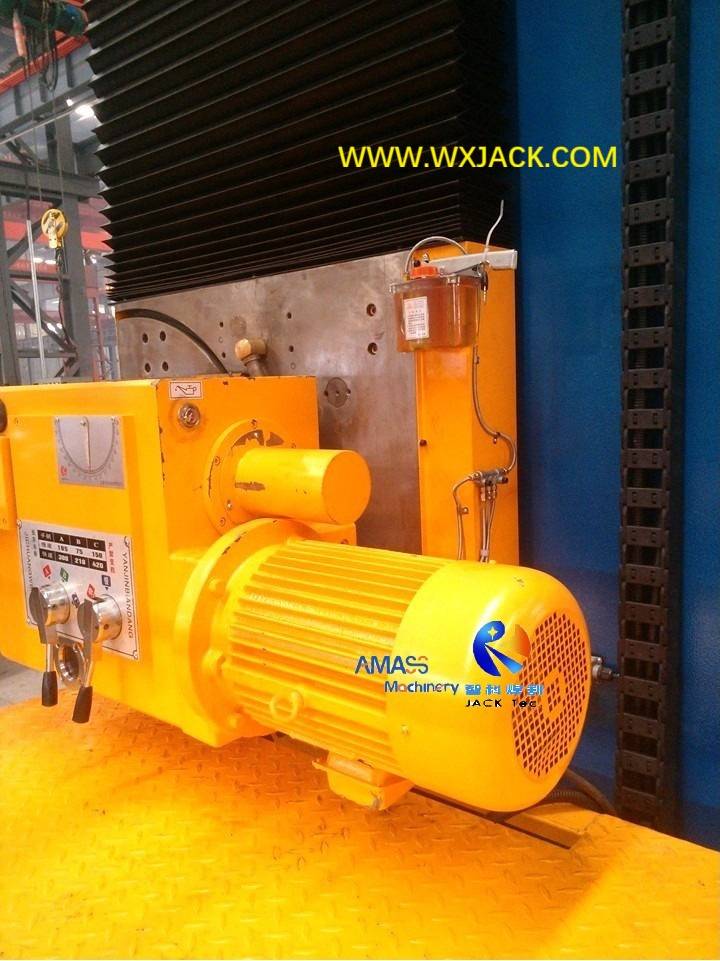

i. Esta es la unidad de trabajo de la máquina . Consiste en fresador y su placa de instalación. Consulte la 5ª ^foto adjunta;

II. La placa de instalación se mueve hacia arriba y hacia abajo a lo largo de la columna vertical debajo de la unidad del motor de CA, lo que lleva el cabezal de fresado hacia arriba y hacia abajo en consecuencia, cumpliendo la operación de cara en el eje y;

d) Partido operativo de la máquina de molienda de cara del extremo del haz H:

i.   Esto es para que el operador se mantenga durante el período de trabajo. Está hecho de placa de patrón, con rieles de protección un círculo completo;

II. Para equipos de modelos por debajo de 2,000 mm de carrera válida (excluyendo), por ejemplo DX15XX/DX10XX/DX12XX ..., esta posición se fija en la parte inferior de la columna vertical;

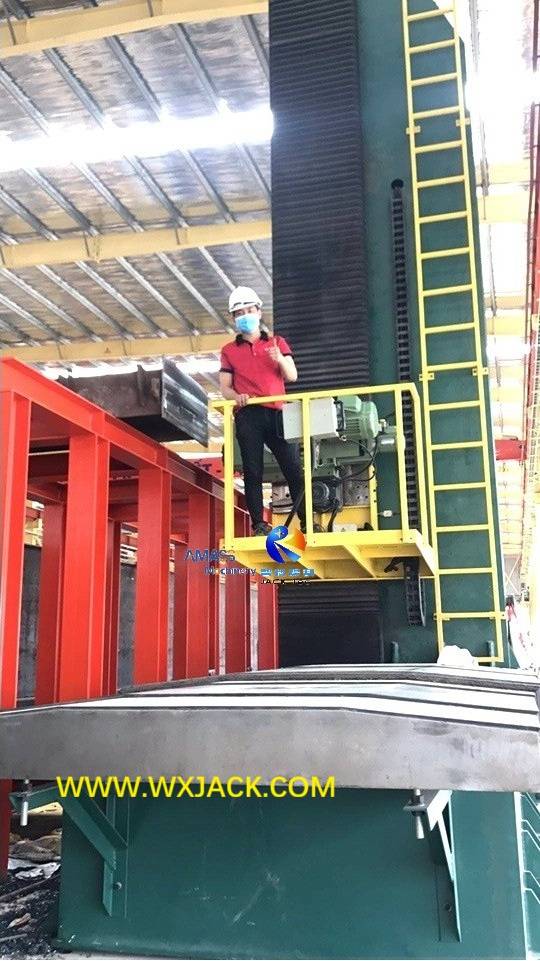

iii.   Mientras que para modelos superiores a 2,000 mm de carrera válida (incluyendo), por ejemplo, DX2030/ DX3030/ DX4080 ... Esta posición está integrada con el carro de fresado, moviéndose como una unidad integral durante la operación. Por favor, consulte la adjunta .^segunda foto

3. Parámetros técnicos de la máquina de fresado de la cara del extremo del haz DX3030 H :
