Máquina de ensamblaje de vigas Wuxi JACK T Beam H

A. Asunto de esta página sobre el ensamblaje de vigas Wuxi JACK H y la máquina de soldadura por puntos de CO2:

1. Esta página temática resume los puntos técnicos fuertes de la máquina de ensamblaje de vigas en T con modelos Wuxi JACK Z, para que los clientes se impresionen con esta máquina con una revisión rápida.;

2. Contenido de esta página sobre la máquina ensambladora de vigas en T:

Esta página tiene 6 secciones principales de:
1) Revisión de diapositivas de la máquina--- Características técnicas ;
2) Estructura de la máquina--- Partes principales ;
3) Sistema de control eléctrico de la máquina--- PLC e inversor de CA ;
4) Operación de la máquina --- Preparación, operación diaria, panel de operación ;
5) Preguntas frecuentes sobre la máquina;
6) Lista de otras máquinas y equipos en la línea de producción de vigas H
3. Viga H ensamblada con un segmento de ₂ costura de soldadura por puntos de CO, producida a partir del conjunto de vigas en H Wuxi JACK y la máquina de soldadura por puntos de CO2: ( Fig.1 )

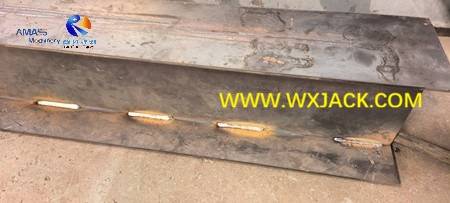

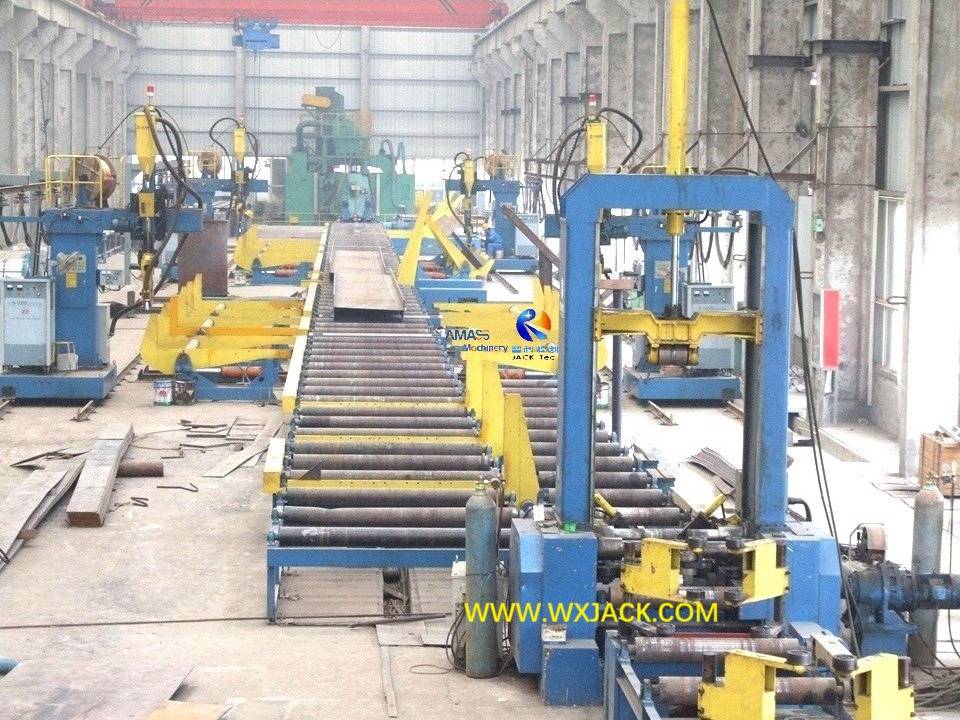

Fig. 1 Máquina de soldadura por puntos y ensamblaje de vigas en T 115

4. Páginas relacionadas:
1) Máquina ensambladora de vigas en T --- Introducción general y detallada, fotografías, videos y parámetros;
2) Línea de producción de vigas H --- Sitio de aplicación de la máquina y otros equipos relacionados;
3) Máquina cortadora de placas de tiras CNC --- Corte la brida y el alma para soldar posteriormente la producción de vigas en H

Sección 1 Revisión de diapositivas sobre las características técnicas de la máquina de ensamblaje de vigas Wuxi JACK T Beam H

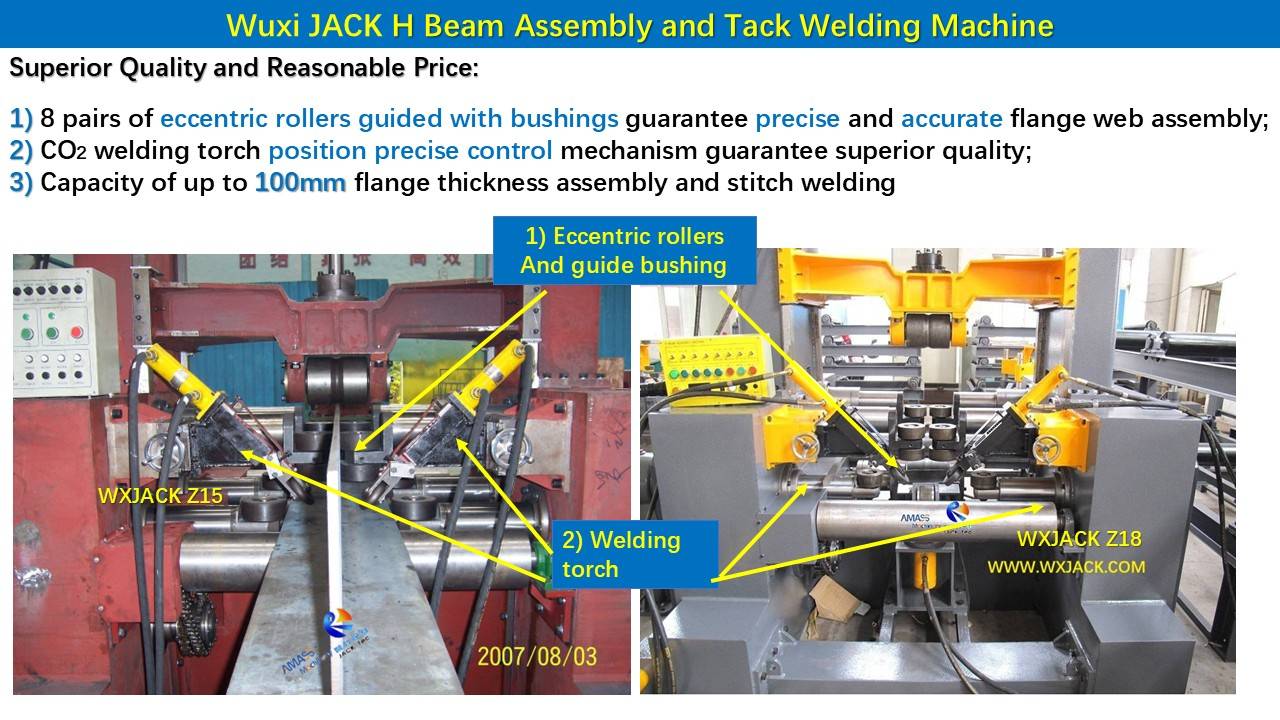

Diapositiva 1 : La función central altamente confiable y precisa de la máquina de ensamblaje de vigas en H Wuxi JACK T Beam:

1. Las dos funciones principales de la máquina:
1) Ensamblaje : Colocar tiras de acero en la viga T y la viga H, asegurándose de que su brida y alma estén alineadas centralmente en una posición precisa;
2) Soldadura por puntos : Para evitar que la viga H ensamblada se deshaga, implemente ₂ soldadura de CO en la pieza de trabajo simultáneamente;

2. Operación de alta calidad y eficiencia de la máquina ensambladora de vigas Wuxi JACK T Beam H:

Esta página de diapositivas explica cómo la máquina completa las dos funciones principales anteriores con unidades de:

1) Unidad de ensamblaje en la máquina de ensamblaje de vigas T:

a) Conjunto de viga H : Hay 8 pares de rodillos de alineación dispuestos simétricamente en diferentes niveles de altura, que se utilizan para empujar y asegurar las bridas y el alma en la posición correcta;
b) Transmisión confiable y suave : para garantizar completamente una sujeción firme y ajustada de la brida y el alma, el movimiento de estos rodillos de alineación se impulsa con cilindros de aceite hidráulico y se guía con casquillos brillantes de alta precisión;
c) Posicionamiento preciso : Estos rodillos de alineación son todos de tipo excéntrico , que tienen la capacidad de ajustarse lentamente, brindando el efecto de ajuste más preciso en la brida y el alma;

2) Soldadura por puntos en ensamblaje de vigas H y máquina de soldadura por puntos con CO2:

a) Sopletes de soldadura : como se muestra en estas diapositivas, en un juego de la máquina, hay 2 juegos de ₂ sopletes de soldadura de CO en instalación de espejo de 45°, para soldar las 2 piezas de juntas en la viga H al mismo tiempo;
b) Control de posición : La posición de estos 2 sopletes de soldadura se puede ajustar con precisión, según las especificaciones de la viga H fabricada, mediante volantes y guías lineales precisas en guías transversales en su parte posterior.

Diapositivas 2 : Los potentes elementos de soporte de función en el conjunto de vigas JACK H de Wuxi y la máquina de soldadura por puntos de CO2

La finalización exitosa de las tareas centrales no se puede lograr sin el apoyo de los elementos auxiliares de funciones. Y esta página de diapositivas es para discutir sobre este tema:

1. Sistema hidráulico en la máquina ensambladora de vigas en T:

1) Propósito de conducción : Como se mencionó anteriormente, para garantizar una fuerza motriz suficiente, el montaje de la brida y el alma se realiza con cilindros de aceite hidráulico;
2) Composición : El sistema hidráulico tiene su estación de bombeo de aceite independiente, la cual tiene buena radiación, como se muestra en la foto de la izquierda de esta página de diapositivas;
3) Elementos actuantes : Los filtros finos en la estación de bombeo de aceite garantizan un funcionamiento confiable a largo plazo de las válvulas electromagnéticas, que son elementos de trabajo críticos en el sistema hidráulico;

2. Control PLC en la máquina ensambladora de vigas T:

1) Singularidad : la máquina de ensamblaje de vigas T Beam H es el único equipo automático en la línea de producción de vigas IH, que tiene su sistema de control eléctrico equipado con PLC (controlador lógico programable), debido a una lógica de control relativamente complicada;
2) Función PLC : mediante el control PLC, los operadores del cliente pueden configurar la longitud de cada costura de soldadura por puntos de segmento y el intervalo entre 2 costuras adyacentes, según los requisitos de la tecnología de proceso en la fabricación de vigas T;

3. Control del inversor VF sobre la velocidad de trabajo del conjunto de vigas en H y de la máquina de soldadura por puntos de CO2:

1) Propósito : tener una gestión precisa y fluida en el ensamblaje/soldadura por puntos/y enviar la velocidad de avance de la viga T H durante su ensamblaje,
2) Gestión precisa : la velocidad de trabajo en el ensamblaje de la viga T H y ₂ la soldadura por puntos de CO se controla de manera precisa y continua con un inversor de CA ( VF: abreviatura de variador de frecuencia ) y se muestra en tiempo real en forma digital, en el panel de operación de la máquina.

Diapositivas 3 : El ensamblaje confiable y preciso de 2 etapas en la máquina de ensamblaje de vigas Wuxi JACK T Beam H

1. Las diapositivas de esta página ofrecen una vista panorámica de la zona de trabajo de la máquina en el sitio del cliente;
2. Las mesas de rodillos del transportador de alimentación están en la parte trasera izquierda del bastidor principal; Las mesas de rodillos del transportador de salida se encuentran en el lado frontal derecho. Lo que significa que la dirección del flujo de las piezas de trabajo (brida y alma) en esta foto es de izquierda a derecha;
3. ¿Por qué es necesario el ensamblaje en 2 etapas ? Como se puede ver en la foto de estas diapositivas, considerando la gran longitud de la viga T y la correspondiente zona de ensamblaje grande, el único paso de ensamblaje preciso discutido anteriormente no es suficiente para lograr un ajuste firme en la brida con el alma. Por esta razón:

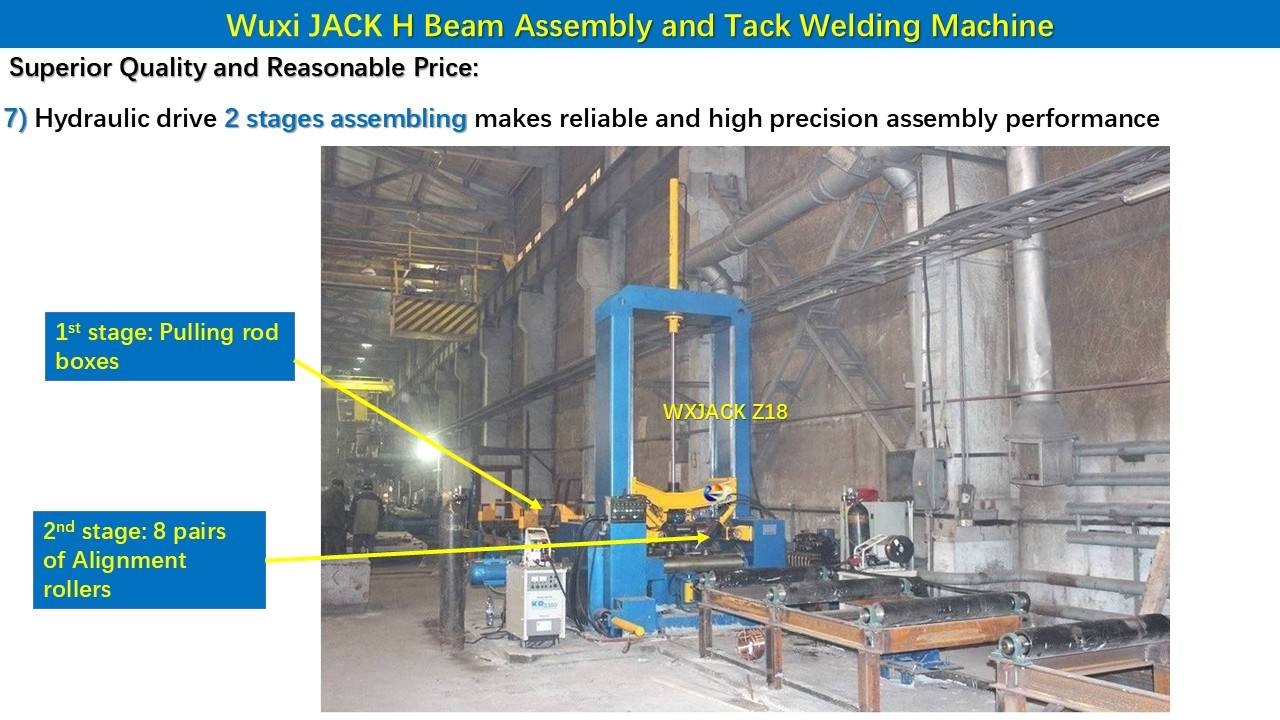

4. La máquina ensambladora de vigas T Beam H tiene mecanismos de doble garantía de ensamblaje de 2 etapas:

1) Posición de instalación : como se muestra en las diapositivas, hay 3 pares de cajas de varillas de tracción de color amarillo desplegadas en intervalos regulares, a lo largo de la mesa de rodillos de alimentación de la máquina, para realizar el posicionamiento preliminar y sujetar las bridas con alma;
2) Camino de accionamiento : Al igual que los rodillos excéntricos de alineación precisa de la zona central, estas cajas de varillas de tracción también se accionan con cilindros de aceite hidráulico, considerando la fuerza motriz pesada y confiable necesaria;
3) Cajas de varillas de tracción de accionamiento hidráulico ( manipuladores ) que funcionan como mecanismo de función de ensamblaje del primer ^paso : ( Fig.2 )

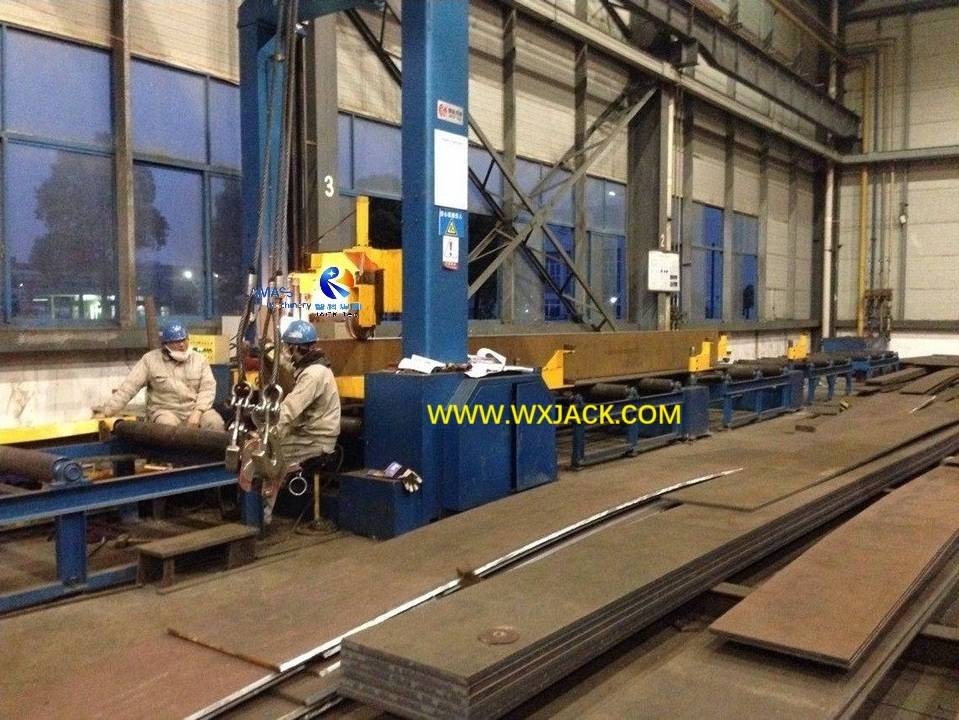

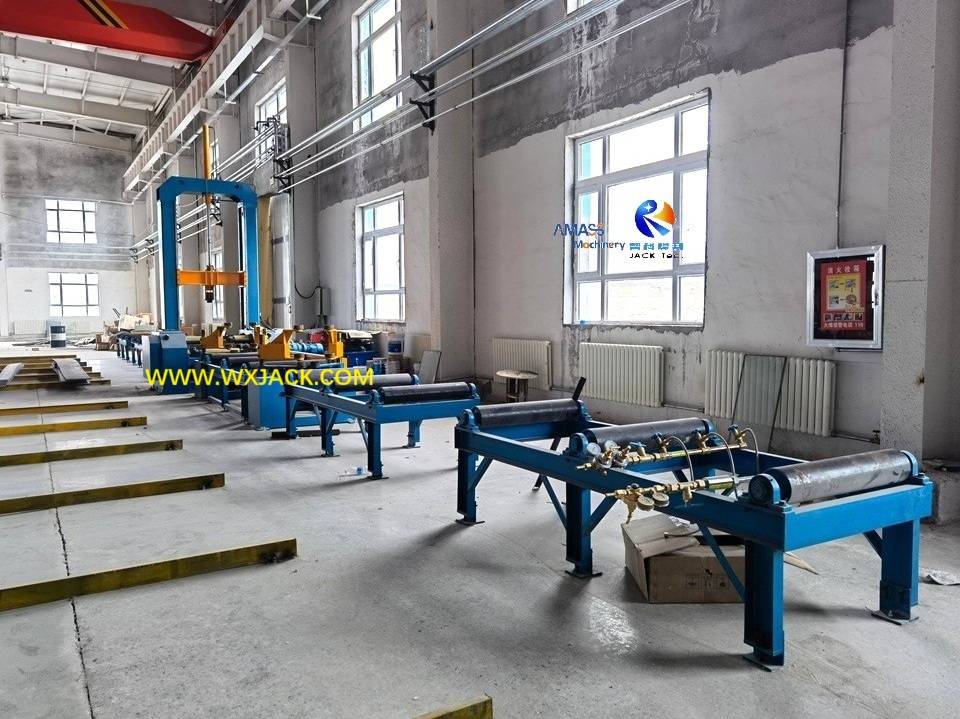

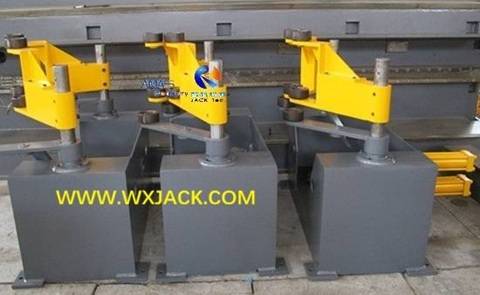

Fig2 Máquina de ensamblaje de vigas en T y vigas en H 1 IMG_5582

Diapositiva 4 : La fuerza suave/pesada y la guía precisa del rodillo de presión hacia abajo en el conjunto de vigas JACK H de Wuxi y la máquina de soldadura por puntos de CO2:

1. Función para el ensamblaje : Como sabemos, durante el período de trabajo, la viga T y la viga H están en la posición de orientación vertical. Por lo tanto, su posicionamiento confiable y preciso es de vital importancia para garantizar un efecto de ensamblaje de alto nivel;
2. Forma de implementación : este trabajo se realiza mediante el rodillo de presión de carrera descendente superior, que se instala en el marco mecánico en U de la máquina y se mueve hacia abajo para sujetar la viga H firmemente, como se indica en las 2 fotos de estas diapositivas;
3. Potente accionamiento y guía suave : ilustrado en esta página de diapositivas, el movimiento hacia abajo de este rodillo de presión también se impulsa con cilindros de aceite hidráulico y se guía con un riel guía lineal preciso, lo que garantiza plenamente su movimiento confiable y suave.

Diapositivas 5 : La máquina de ensamblaje de vigas en H de gran capacidad Wuxi JACK Z15 recientemente producida en el año 2025

1. Como parte de la línea de producción de vigas en H totalmente automática HB1500 en el año 2025:

En el año 2025, de primavera a verano, de marzo a agosto, Wuxi JACK diseñó, produjo y entregó dos líneas de producción de vigas en H automáticas y media a un cliente distribuidor ruso, cubriendo máquinas y equipos de:
1) Máquina de ensamblaje de vigas en H Z15 T, 2 juegos ;
2) Máquina de soldadura SAW de vigas en H LHC , 12 juegos ;
3) Máquina enderezadora de bridas de vigas en H con accionamiento hidráulico YTJ80 , 2 juegos ;
4) Máquina enderezadora longitudinal de prensa horizontal de vigas en H HJ300 , 2 juegos ;
5) Máquina de rotación de 90° y 180° con viga en H con accionamiento hidráulico móvil motorizado YF1520 , 4 grupos cada uno ;

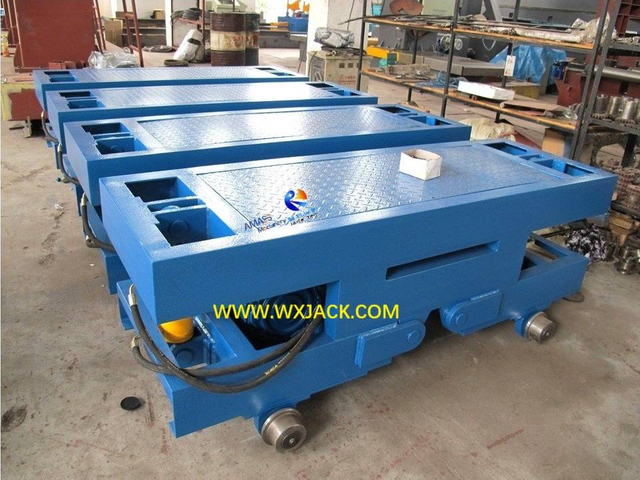

6) Elevador y transportador de viga en H con accionamiento hidráulico, 8 juegos ;
7) Transportadores automáticos con accionamiento por motor de uso en línea, 80 m de longitud;

2. Especificaciones de vigas H producidas a partir de la línea de producción de vigas H:

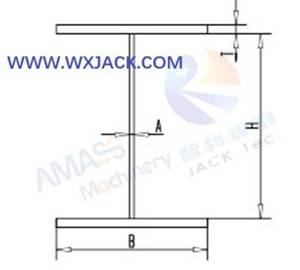

1) Diagrama de viga H de soldadura terminada: ( Fig.3 )

2) H Espesor del ala de la viga T : 6- 100 mm;
3) H Ancho del ala de la viga B : 150-1000 mm;
4) Espesor del alma de la viga H A : 6- 60 mm;
5) Altura del alma de la viga H H : 200- 1500 mm;
6) H Longitud del haz L : 4000- 15000 mm;
Esta página toma una instantánea de la producción de los 2 juegos de la máquina de ensamblaje de vigas H Z15 en el taller JACK de Wuxi en el proceso: Prueba de ensamblaje y rendimiento , después de pintar :

Diapositivas 6 : Diferentes modelos de máquina ensambladora de vigas Wuxi JACK T Beam H suministradas a los clientes desde el año 2009 hasta el año 2025

1) Durante los últimos 17 años, hasta enero de 2026, Wuxi JACK ha producido y entregado más de 150 juegos de ensamblaje de vigas en H y máquina de soldadura por puntos de CO2, de diferentes modelos y configuraciones, ya sea como equipo individual o como parte de una línea de producción automática de vigas en H;

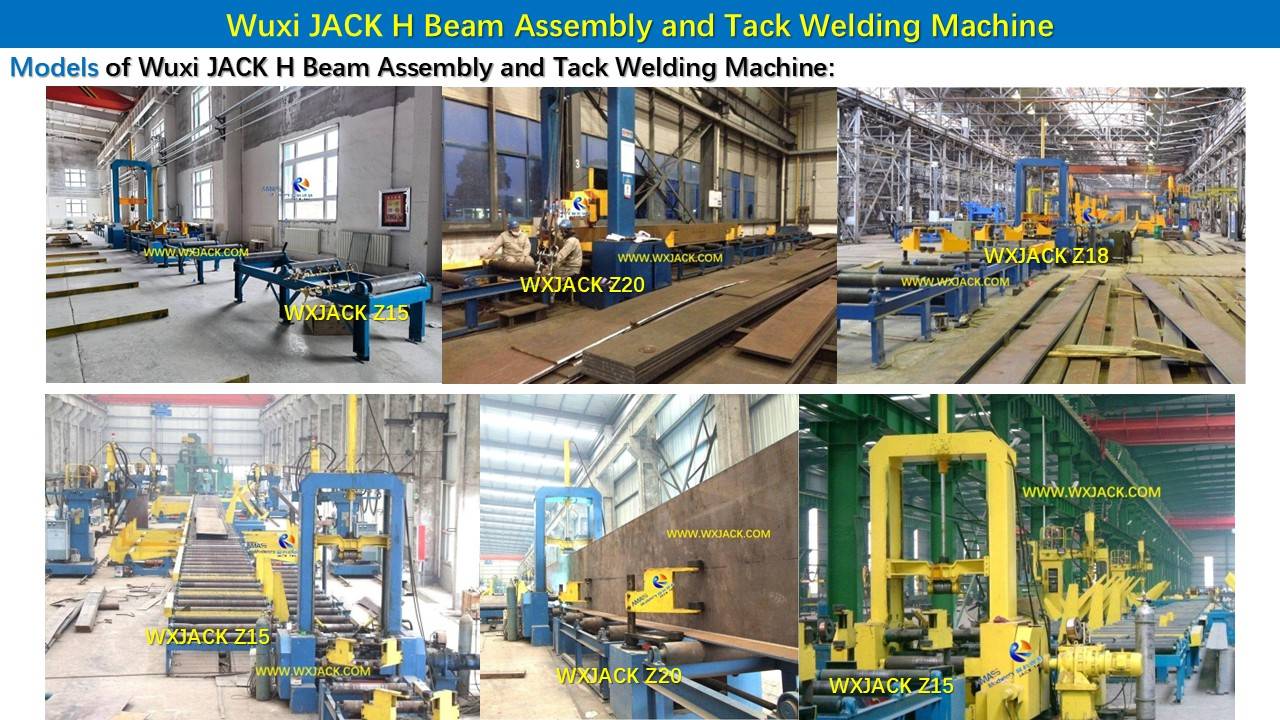

2) En estas diapositivas pegamos algunos de estos productos, fotos tomadas en el taller del cliente:

Sección 2 Estructura del conjunto de vigas Wuxi JACK H y la máquina de soldadura por puntos de CO2

1. Unidades principales de la máquina ensambladora de vigas en T:

Esta máquina se compone principalmente de:
1) Cuerpo principal mecánico, que incluye marco en U y base, junto con unidades operativas centrales de ensamblaje y ₂ unidad de soldadura de CO en su base;
2) Mesas de rodillos transportadores de entrada y salida;
3) Antorchas de soldar y sus mecanismos de posicionamiento, 2 juegos en simetría;
4) Manipuladores hidráulicos (caja de varillas de tracción), 2-3 pares;
5) Fuente de alimentación para soldadura de CO subcontratada ₂ , 2 juegos;
6) Sistema hidráulico : estación de bombeo independiente, válvulas electromagnéticas, mangueras;
7) Sistema de control eléctrico, tablero de control, panel operativo y enrutamiento de cables;

2. Estructura principal mecánica de la máquina ensambladora de vigas en T:

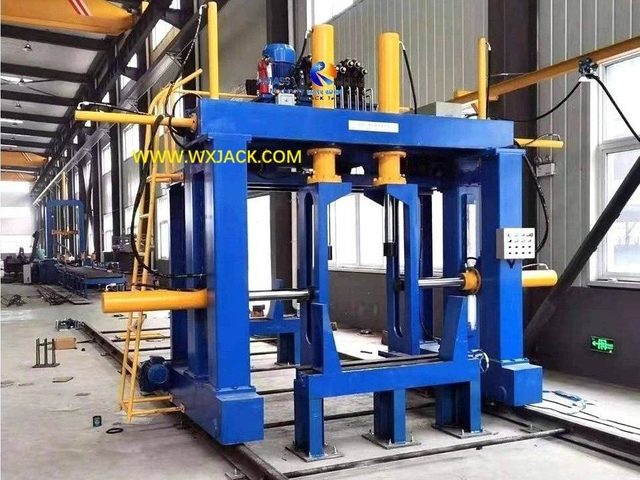

Este conjunto general cuenta con unidades principales de pórtico superior, bancada, motorreductor, sistema hidráulico y sistema de control eléctrico:

1) Marco en U de pórtico superior en conjunto de viga H y máquina de soldadura por puntos de CO2:

a) Esta unidad incluye : viga horizontal superior, columna vertical, viga elevadora, rodillo de presión hacia abajo y cilindro de aceite de accionamiento hacia abajo;
b) Su función principal es sujetar y presionar firmemente la viga H de diversas especificaciones durante el montaje y ₂ la soldadura por puntos de CO;

2) Cama base en conjunto de viga H y máquina de soldadura por puntos de CO2:

a) La base de la cama se compone de : Dos piezas de tableros de pared y una pieza de viga horizontal inferior. Hay un mecanismo de guía del arco de soldadura, un mecanismo de sujeción de brida y red y una unidad de transmisión principal instalada en esta base;
b) La función de la base de la máquina es posicionar y sujetar especificaciones diversificadas de la viga T y la viga H, e implementar la soldadura por puntos junto con el transporte de la viga H hacia adelante;

3) Motor reductor en la máquina ensambladora de vigas en T:

a) El motor reductor hace girar los rodillos impulsores mediante un acoplador;
b) La instalación del motorreductor en el bastidor principal de la máquina es del tipo dividido, para facilitar el embalaje y envío;

3. Transportador de entrada y salida de la máquina ensambladora de vigas en T:

1) La longitud estándar de la mesa de rodillos transportadores de entrada y salida es de 8 m cada una;
2) Tanto el transportador de entrada como el de salida tienen la forma de 3 segmentos, de 2,6 m de longitud cada segmento. De los 3 segmentos, uno es del tipo impulsor, los otros dos segmentos son mesas de rodillos del tipo inactivo (seguidor);
3) La longitud de los transportadores de entrada y salida puede ser especial según la demanda del cliente en la operación de ensamblaje de la viga H;
4) Con la soldadura por puntos manual, el transportador se mueve a velocidad constante, que también es la velocidad de soldadura manual.

Sección 3 Sistema de control eléctrico de la máquina de ensamblaje de vigas Wuxi JACK T Beam H

1. Inversor de CA en la máquina de ensamblaje de vigas en T:

1) Tarea : el inversor de CA funciona junto con el PLC para controlar la velocidad de soldadura por puntos de CO2 durante el ensamblaje de la viga H;

2) Control compuesto de la velocidad de trabajo en el ensamblaje de vigas en H y la máquina de soldadura por puntos de CO2:

Para adquirir un amplio rango de gestión de velocidad de trabajo, existen niveles dobles de control de velocidad:
a) Cambio de frecuencia variable : según parámetros como el espesor de la viga H, hay 8 opciones de frecuencia de salida del inversor de CA, que se pueden configurar con anticipación en el programa de usuario del PLC. Por medio del interruptor de dial en la cubierta frontal del inversor de CA, la velocidad de soldadura por puntos se puede cambiar entre estas 8 etapas de frecuencia;
b) Velocidad de trabajo continuo : En base a la frecuencia seleccionada, y girando el mando de velocidad en el mando de funcionamiento de la máquina, se puede modular la velocidad deseada de forma cómoda e intuitiva;

2. Función del PLC en el ensamblaje de vigas H y la máquina de soldadura por puntos de CO2:

1) El PLC funciona como cerebro de la máquina de ensamblaje de vigas en T:

a) Selección entre los tres modos de trabajo Manual / Single / Auto ;
b) Actúan los pasos de montaje de los rodillos excéntricos de alineación;
c) Configurar los parámetros del proceso de ₂ la costura de soldadura por puntos de CO en la viga T ensamblada;
Todos están controlados con PLC, lo que hace que la máquina funcione con un comando unificado;

2) Soldadura por puntos de CO con control PLC ₂ en ensamblaje de vigas en H y máquina de soldadura por puntos de CO2:

a) Modo de soldadura por puntos : en comparación con el paso posterior de la soldadura SAW con viga H, el ensamblaje de la viga H y la operación de soldadura por puntos se realizan en forma de soldadura intermitente de baja corriente (máx. 500 A, corriente de trabajo generalmente de 160 a 350 A), en lugar de soldadura continua de gran corriente en SAW (hasta 1000 A o 1250 A);
b) Por esta razón, durante la operación de la Línea de Producción de Vigas H, es muy importante tener una gestión adecuada de los parámetros del proceso de soldadura, incluyendo:

-- Longitud de la costura de soldadura de cada segmento;

-- Intervalo entre costuras de soldadura;
-- Corriente de soldadura para cada segmento de cordón de soldadura;

c) Valor de PLC para la máquina ensambladora de vigas en T:

-- En el modo de control manual de la máquina, es difícil lograr costuras de soldadura consistentes en todas las vigas H ensambladas y terminadas;
-- Mientras se encuentra en el modo de trabajo de control automático , mediante parámetros preestablecidos en el PLC, se puede esperar con seguridad un lote de vigas H soldadas por puntos al unísono;
d) Además, solo para modificar los parámetros antes mencionados en el PLC y el inversor de CA, la forma de las costuras de soldadura por puntos de la viga H se puede cambiar a voluntad.
3. En cuanto a la marca de PLC e inversor de CA de la máquina ensambladora de vigas en T Wuxi JACK Z serie T, siempre seleccionamos proveedores reconocidos en la industria, como Scheider;
4. Los documentos técnicos del PLC y del inversor de CA se entregan al cliente como parte de los documentos técnicos, junto con el manual de la máquina, en el momento de la entrega de la máquina. Hoy en día, para el año 2026, estos documentos técnicos suelen estar en formato electrónico.

Sección 4 Operación en la máquina de ensamblaje de vigas Wuxi JACK T Beam H

1. Prepárese para el funcionamiento oficial de la máquina ensambladora de vigas en T:

1) Materia prima : La brida y el alma cortada de la máquina cortadora de tiras CNC deben ser rectas y planas. Si existen desniveles o curvaturas en la superficie de las placas largas y estrechas, se debe enderezar con antelación, antes de enviarlas a la máquina para su montaje;

2) Ejecución de prueba en la máquina de ensamblaje de vigas en T:

Esto debería tener una duración de una semana, para verificar:
a) Precauciones de seguridad;
b) Condiciones de trabajo;
c) Coordinación y transferencia WIP (Trabajo en proceso) dentro y fuera de la máquina;
d) Familiaridad del operador con la máquina;
e) Garantía de calidad, etc.;

3) Documentos relacionados de instrucciones de trabajo sobre el ensamblaje de vigas en H y la máquina de soldadura por puntos de CO2:

Se sugiere que el cliente prepare los documentos de la máquina en equipo, antes de la puesta en uso oficial de la máquina:
a) PFMEA (Análisis de efecto del modo de falla del proceso);
b) plan de control;
c) Instrucción de trabajo;
d) Lista de verificación de inspección
de la máquina al finalizar su ejecución de prueba; Revisar estos documentos periódicamente y actualizarlos con ideología de mejora continua;

2. Control de trabajo en ensamblaje de vigas en H y máquina de soldadura por puntos de CO2:

1) Durable : Todas las estructuras mecánicas principales de la máquina son estructuras de soldadura, con gran intensidad y peso ligero. Después de soldar, todos los miembros críticos de la estructura de soldadura se alivian de tensión mediante tratamiento térmico, asegurando que la máquina sea duradera y no se deforme;
2) Confiable : el posicionamiento y sujeción de la pieza de trabajo (brida y alma) se realizan mediante un sistema hidráulico. El manipulador (sistema de varilla de tracción) logra el posicionamiento preliminar de las bridas y el alma, sobre las mesas de rodillos del transportador de entrada;
3) Precisión : La unidad de alineación central en el pórtico del cuerpo principal mecánico logra una alineación y sujeción precisas (ensamblaje final) de la brida y el alma de la viga T, H, respectivamente.

Sección 5 Preguntas frecuentes sobre la máquina de ensamblaje de vigas Wuxi JACK T Beam H

Q Cuál es la relación entre Wuxi JACK Technology Co., Ltd y Wuxi AMONTONE Machinery Co., Ltd?

A Wuxi JACK se estableció a principios de 2009 que se especializa en el diseño y fabricación. Wuxi AMONTONE es la empresa especializada en la venta de productos de Jack y otros productos involucrados en el extranjero.
Q Cuál es su período de servicio?

A 1) Tenemos 1 año gratis de garantía de forma gratuita para todos nuestros productos desde la fecha de aceptación de los productos por los clientes;
2) Seguimos dando nuestro mejor servicio al cliente al vencimiento del período de garantía con
mejor precio;
3) Ofrecemos a nuestros clientes piezas de repuesto con el mejor precio;
4) Al recibir la información de los clientes, el tiempo de respuesta es de 2 horas para
clientes de China continental, y dentro de 1 día, el más largo (dependiendo de la zona horaria)
para clientes en el extranjero;
5) Damos un servicio que cubre la instalación, puesta en servicio y la formación de nuestros productos;
6) Damos consultamos a nuestros clientes en todas las cuestiones técnicas involucradas
Q Tiene el extranjero sucursal o venta?

A Actualmente no. Pero tenemos socio a largo plazo de más de 10 años en Rusia y Asia Central, donde tenemos muy amplia base de clientes. (Son empresas locales que distribuyen y ayuda al servicio de nuestros productos)
Para tener alguna consulta sobre nuestros productos, por favor utilice forma de contacto que aparece más arriba. Le daremos respuesta dentro de 24 horas tras recibir la petición de usted.
Q Tienes una sucursal o la oficina de venta en el extranjero?

A Actualmente no. Pero tenemos una pareja a largo plazo de más de 10 años en Rusia y Asia Central donde tenemos una base de clientes muy amplia. (Son empresas locales que distribuyen y ayudan a servir a nuestros productos)
Para tener alguna consulta sobre nuestros productos, utilice la forma de contacto mencionada anteriormente. Le daremos comentarios dentro de las 24 horas después de recibir la consulta de usted.
Q Tiene la lista de precios de sus productos?

A Debido a que nuestros productos son de ingeniería con el tipo de pedido, no tenemos la lista de precios en la actualidad. Para obtener información detallada de nuestros productos, se puede ir a los productos de esta página web a la vista; Y se puede descargar desde la descarga debajo de información de este sitio web.
Si tiene alguna solicitud en nuestros productos, póngase en contacto con nosotros a su conveniencia.

Sección 6 Lista de otras máquinas de estructuras de acero Wuxi JACK en la línea de producción de vigas en T, vigas en T, vigas en H

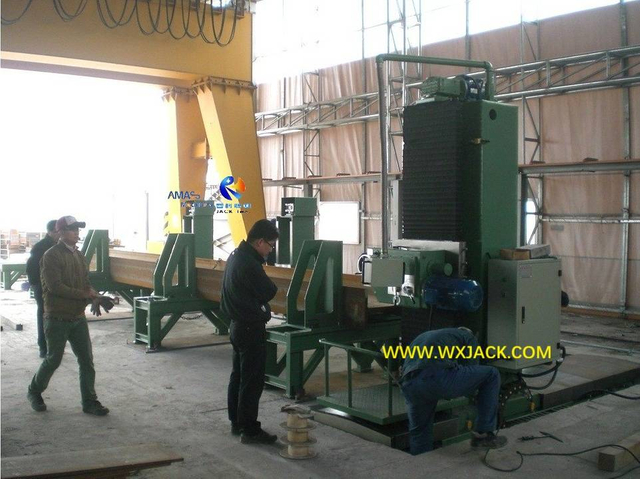

Fresadora frontal de vigas DX1520 BOX H en las instalaciones de un cliente de Corea del Sur

Máquina cortadora de llama por plasma CNC CNC-CG3500 con sopletes de corte de tiras de llama en Argentina Rosario

Máquina de soldadura de pórtico para vigas LHA5C H en instalaciones para clientes de Bangladesh, tipo operación lateral

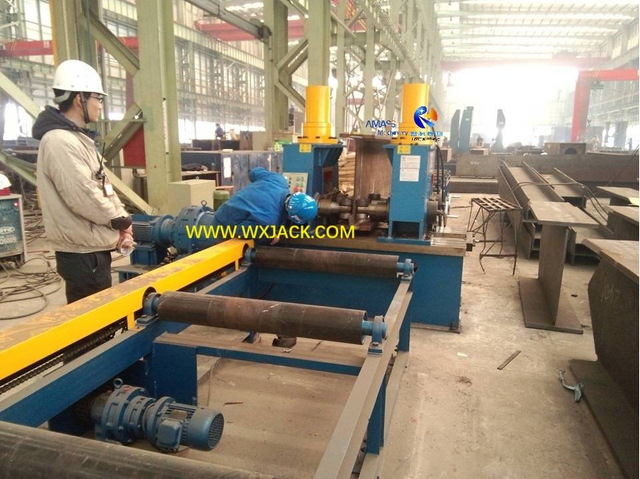

Máquina enderezadora de vigas en H hidráulica YTJ60 , brida, en la fábrica de un cliente chino

Máquina ensambladora de vigas UBZ12 BOX, 1 juego

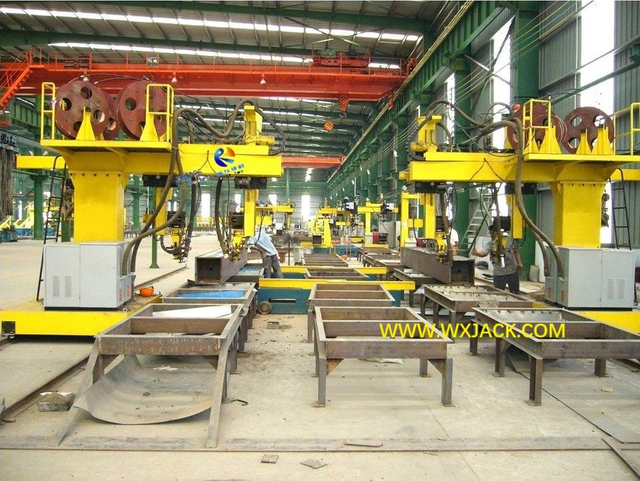

Máquina de soldadura de vigas LHC12 BOX, 4 juegos

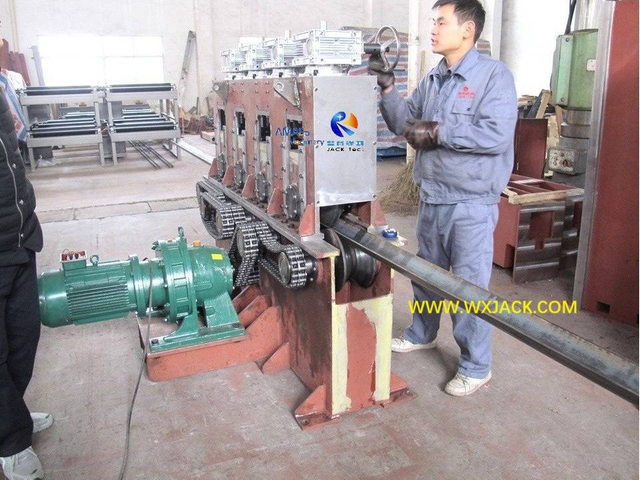

Máquina enderezadora de acero con ángulo en L ASM63 , prueba en el taller JACK de Wuxi

Elevador y transportador de viga en H de acero con accionamiento hidráulico, listo para su envío en Wuxi JACK

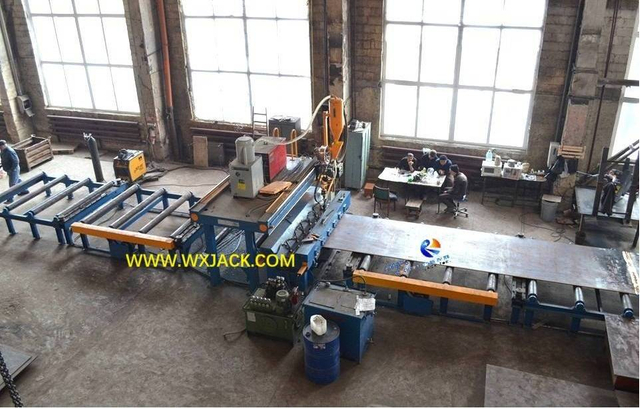

Máquina de soldadura de juntas a tope de placas MP20 en las instalaciones de un cliente ruso

Fresadora de bordes de carrera larga y cabezal doble SXBJ12

Máquina volcadora hidráulica YF1520 de 180° con haz H de caja de accionamiento

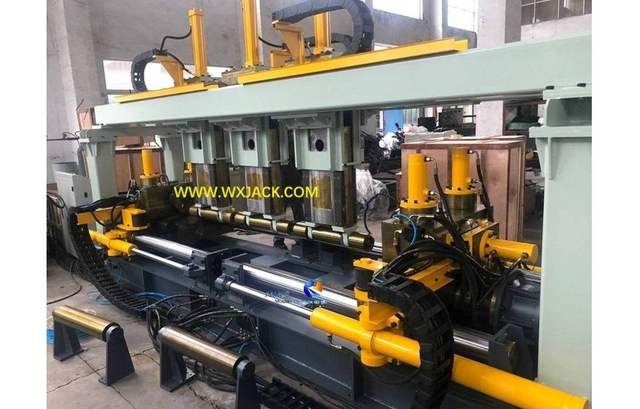

Máquina redondeadora de bordes de placas de acero RH3000 , hasta 3000 mm de ancho de placa

Otras series de productos que poseemos además de la máquina de ensamblaje de vigas en T

Máquina de alisado de acero ASM63 ASM63 ASM63 de propósito general

Máquina de cartera de caras de extremo de acero de acero DX3030

Miembro de columna de acero usa la máquina de fresado de cara DX1520

DX1530 Estructura de soldadura Máquina del extremo para el extremo para piezas largas

Viga simétrica ZHJ18 Modelo 3 en 1 máquina de soldador de haz H vertical H

HMI Control Función avanzada SXBJ-12 Máquina de fresado de borde grande

Máquina de soldadura de unión de tope plana de la operación HMI MP23

Máquina de soldadura de unión de placa de acero de chapa MP20 a MP50

Línea de producción automática de haz de soldadura de alta calidad HB-Serie HB

LHA4Z/LHA5Z/LHA55Z Managemento de soldadura de pórtico de viga IH

LHC Movimiento en voladizo IH Máquina de soldadura de sierra de sierra de viga

HJ-2000 Hidráulica Dirección de longitud de alta eficiencia H Máquina de alisado del haz H

HJ-300 Hidráulico pesado pesado a lo largo de la máquina de alisado del haz H

Espesor grueso de servicio pesado YTJ-80 I Máquina de alisado del haz

Máquina de alisado de haz de alta eficiencia YTJ-50 I Beam enderezado

CNC-CG2700 Diseño especial Pequeño máquina de corte de llama de plasma CNC

CNC-CG6000 a CNC-CG10000 Máquina de corte de forma CNC de gran amplio

RT20 Equipo rotador de cadena de estructura de acero de haz de accionamiento hidráulico

Caja estacionaria y móvil h Vma de 90 °/ 180 ° Cartro de rotación

Blogs sobre ensamblaje de vigas en H y máquinas de soldadura por puntos de CO2

Hoja de datos y lista de equipos de línea de producción de haz H
H línea de producción de haz; H máquina de ensamblaje de haz; H Máquina de soldadura de arco sumergido de haz h; H máquina de alisado de haz h 60 °/ 90 °/ 180 ° Estructura de acero hidráulico Equipo de volcado Leer Más
Descripción general de los tipos de posicionador de soldadura y su elección
Uso y aplicación del posicionador de soldadura Clasificación y modelos de posicionador de soldadura. Vistas de funciones técnicas del posicionador de soldadura Leer Más
Encuentre el accesorio de pieza de trabajo más aplicable en la fresadora frontal
¿Qué significa la fijación de la pieza de trabajo para la fresadora frontal de vigas en H? ¿Algún factor que afecte el diseño de la fijación de la pieza de trabajo en la fresadora frontal de vigas en H y extremos de tubos? Generalización de la estructura de la fijación de la pieza de trabajo en la fresadora frontal de vigas en H Varios ejemplos de fijación de piezas de trabajo en una fresadora frontal de vigas en H Leer Más

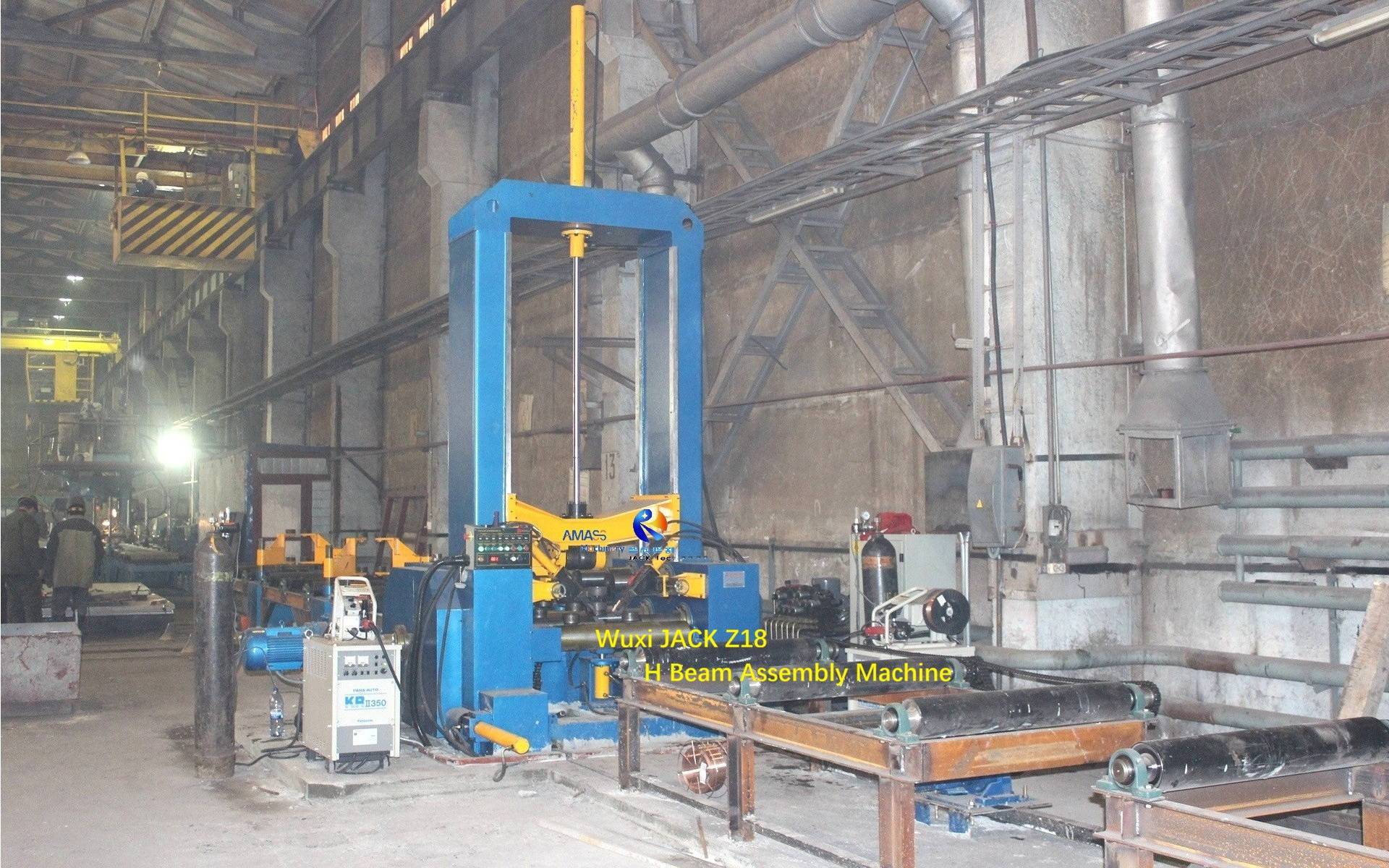

Máquina de ensamblaje de vigas Wuxi JACK T Beam H

A. Asunto de esta página sobre el ensamblaje de vigas Wuxi JACK H y la máquina de soldadura por puntos de CO2:

2. Contenido de esta página sobre la máquina ensambladora de vigas en T:

Sección 1 Revisión de diapositivas sobre las características técnicas de la máquina de ensamblaje de vigas Wuxi JACK T Beam H

Diapositiva 1 : La función central altamente confiable y precisa de la máquina de ensamblaje de vigas en H Wuxi JACK T Beam:

2. Operación de alta calidad y eficiencia de la máquina ensambladora de vigas Wuxi JACK T Beam H:

1) Unidad de ensamblaje en la máquina de ensamblaje de vigas T:

2) Soldadura por puntos en ensamblaje de vigas H y máquina de soldadura por puntos con CO2:

Diapositivas 2 : Los potentes elementos de soporte de función en el conjunto de vigas JACK H de Wuxi y la máquina de soldadura por puntos de CO2

1. Sistema hidráulico en la máquina ensambladora de vigas en T:

2. Control PLC en la máquina ensambladora de vigas T:

3. Control del inversor VF sobre la velocidad de trabajo del conjunto de vigas en H y de la máquina de soldadura por puntos de CO2:

Diapositivas 3 : El ensamblaje confiable y preciso de 2 etapas en la máquina de ensamblaje de vigas Wuxi JACK T Beam H

4. La máquina ensambladora de vigas T Beam H tiene mecanismos de doble garantía de ensamblaje de 2 etapas:

Diapositiva 4 : La fuerza suave/pesada y la guía precisa del rodillo de presión hacia abajo en el conjunto de vigas JACK H de Wuxi y la máquina de soldadura por puntos de CO2:

Diapositivas 5 : La máquina de ensamblaje de vigas en H de gran capacidad Wuxi JACK Z15 recientemente producida en el año 2025

1. Como parte de la línea de producción de vigas en H totalmente automática HB1500 en el año 2025:

2. Especificaciones de vigas H producidas a partir de la línea de producción de vigas H:

Diapositivas 6 : Diferentes modelos de máquina ensambladora de vigas Wuxi JACK T Beam H suministradas a los clientes desde el año 2009 hasta el año 2025

Sección 2 Estructura del conjunto de vigas Wuxi JACK H y la máquina de soldadura por puntos de CO2

1. Unidades principales de la máquina ensambladora de vigas en T:

2. Estructura principal mecánica de la máquina ensambladora de vigas en T:

1) Marco en U de pórtico superior en conjunto de viga H y máquina de soldadura por puntos de CO2:

2) Cama base en conjunto de viga H y máquina de soldadura por puntos de CO2:

3) Motor reductor en la máquina ensambladora de vigas en T:

3. Transportador de entrada y salida de la máquina ensambladora de vigas en T:

Sección 3 Sistema de control eléctrico de la máquina de ensamblaje de vigas Wuxi JACK T Beam H

1. Inversor de CA en la máquina de ensamblaje de vigas en T:

2) Control compuesto de la velocidad de trabajo en el ensamblaje de vigas en H y la máquina de soldadura por puntos de CO2:

2. Función del PLC en el ensamblaje de vigas H y la máquina de soldadura por puntos de CO2:

1) El PLC funciona como cerebro de la máquina de ensamblaje de vigas en T:

2) Soldadura por puntos de CO con control PLC 2 en ensamblaje de vigas en H y máquina de soldadura por puntos de CO2:

c) Valor de PLC para la máquina ensambladora de vigas en T:

Sección 4 Operación en la máquina de ensamblaje de vigas Wuxi JACK T Beam H

1. Prepárese para el funcionamiento oficial de la máquina ensambladora de vigas en T:

2) Ejecución de prueba en la máquina de ensamblaje de vigas en T:

3) Documentos relacionados de instrucciones de trabajo sobre el ensamblaje de vigas en H y la máquina de soldadura por puntos de CO2:

2. Control de trabajo en ensamblaje de vigas en H y máquina de soldadura por puntos de CO2:

Sección 5 Preguntas frecuentes sobre la máquina de ensamblaje de vigas Wuxi JACK T Beam H

Q Cuál es la relación entre Wuxi JACK Technology Co., Ltd y Wuxi AMONTONE Machinery Co., Ltd?

Q Cuál es su período de servicio?

Q Tiene el extranjero sucursal o venta?

Q Tienes una sucursal o la oficina de venta en el extranjero?

Q Tiene la lista de precios de sus productos?

Sección 6 Lista de otras máquinas de estructuras de acero Wuxi JACK en la línea de producción de vigas en T, vigas en T, vigas en H

Otras series de productos que poseemos además de la máquina de ensamblaje de vigas en T

Blogs sobre ensamblaje de vigas en H y máquinas de soldadura por puntos de CO2

2) Soldadura por puntos de CO con control PLC ₂ en ensamblaje de vigas en H y máquina de soldadura por puntos de CO2:
