LHA4Z/LHA5Z/LHA55Z Managemento de soldadura de pórtico de viga IH

A.  Características de la aplicación de los modelos LHAZ Operación media IH Máquina de soldadura de pórtico de haz:

1.  Modelo  Significado: en idioma chino, ' Z ' es el primer alfabeto de ' Zhong ', que representa 'Middle ' en inglés. En consecuencia, los modelos de LHAZ se refieren al operador de 'en la zona central, o en la zona central de los modelos LHA , móvil de la máquina de soldadura de haz de haz ':

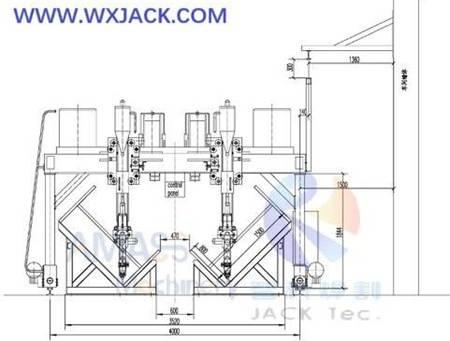

1)  Boceto de diseño en la operación media de las máquinas de modelos LHAZ : ( Fig.1 )

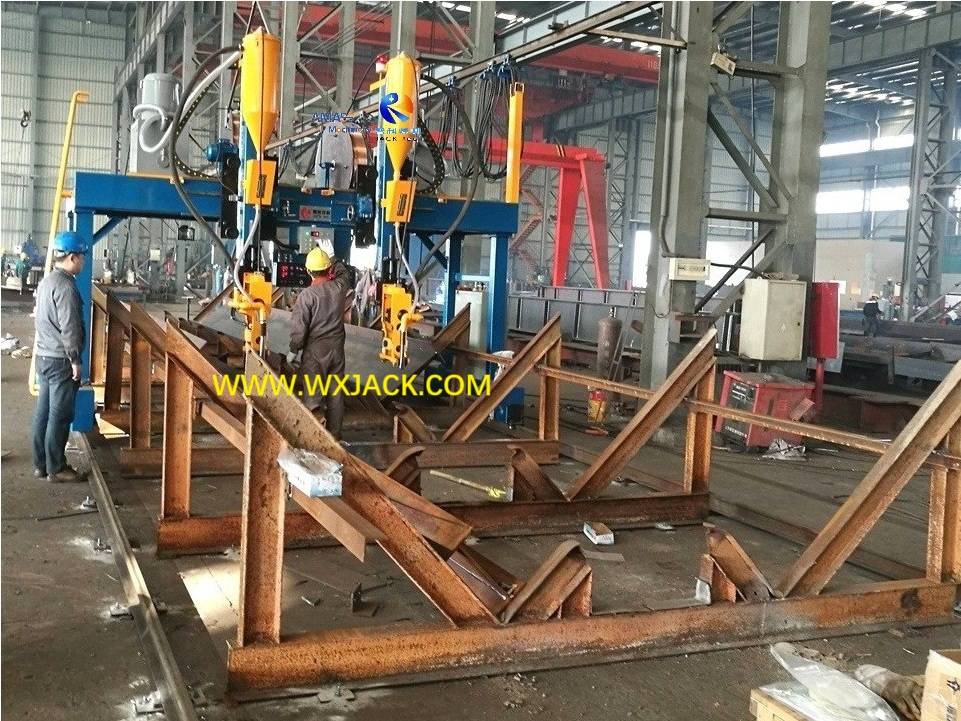

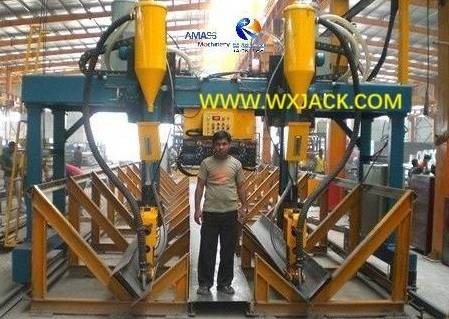

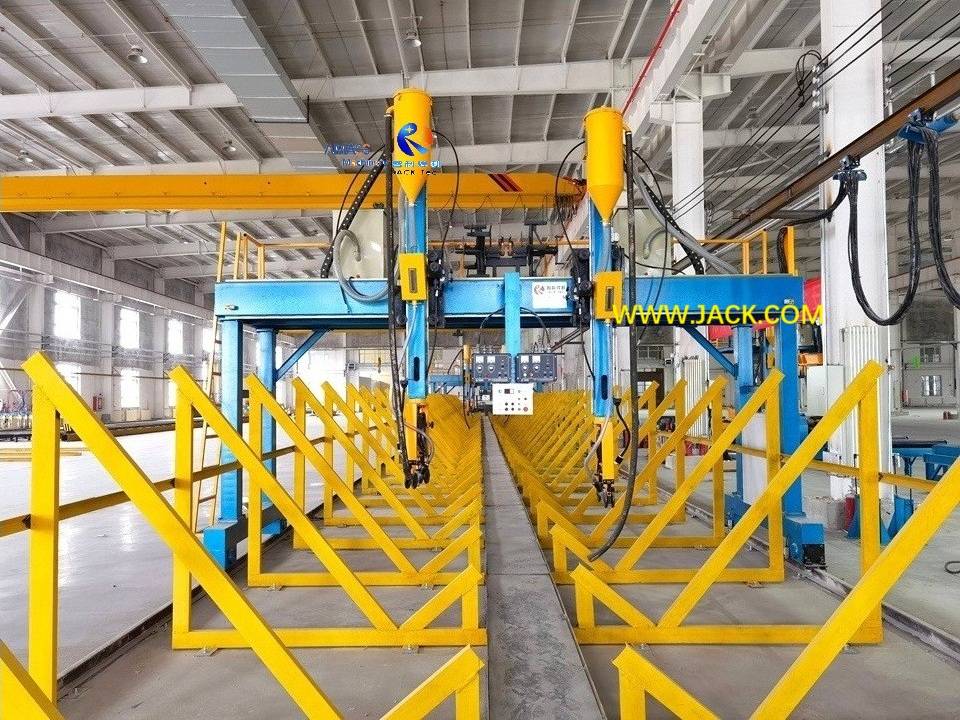

2) El operador se encuentra en el pasillo central de Wuxi Jack Lha5z Model Machine: ( Fig.2 )

2. 3 Modelos de Modelos de Lhaz Operación Media Tórmería Movimiento IH Beam Waying Machine:

1) ENVERSIÓN DE RERRIO: De los 3 modelos: LHA4Z / LHA5Z / LHA55Z , la figura implica en el tramo de riel de la máquina. Por ejemplo, para el modelo LHA4Z , la figura ' 4' significa que esta máquina tiene un tramo de pórtico de 4,000 mm (o transejo de ferrocarril);

2) El Máx. H Altura web del haz: en consecuencia, cada modelo corresponde con el máximo. Altura de la web del haz H: LHA4Z / LHA5Z / LHA55Z , tramo de riel 4,000 mm / 5,000 mm / 5,500 mm , relacionado con la altura de la web del haz H hasta 1,200 mm / 1,800 mm / 2,000 mm respectivamente:

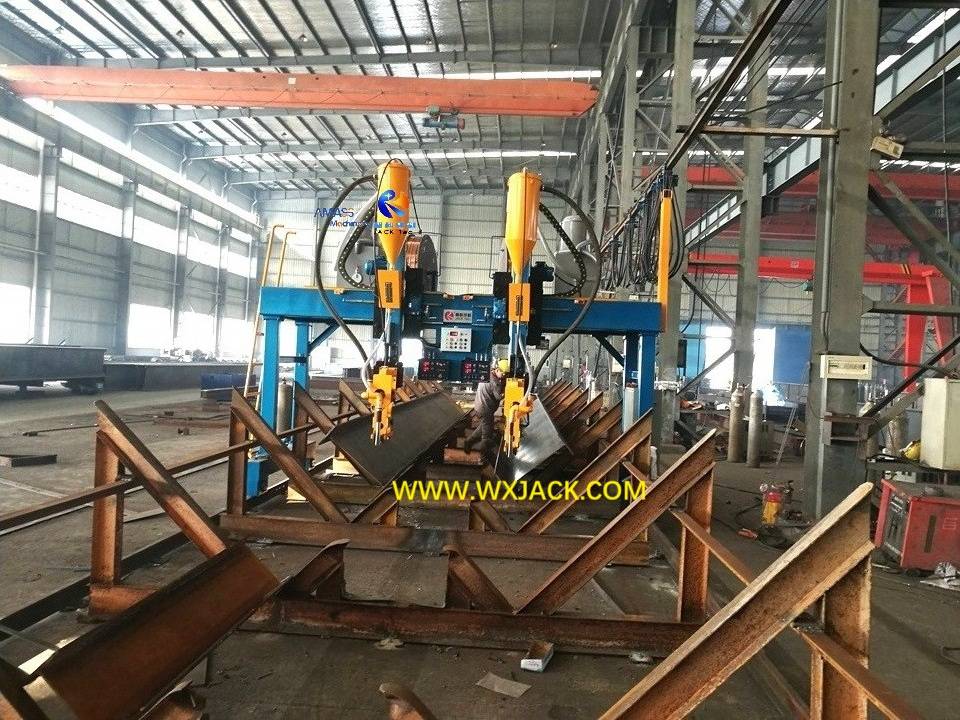

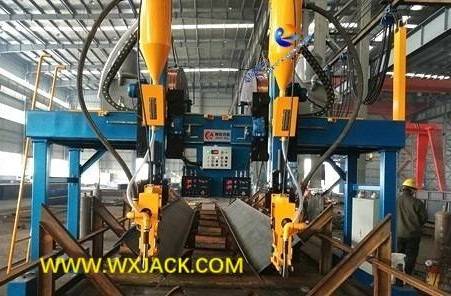

3)  2 piezas de 1,000 mm de altura web H viga que se suelda de Wuxi Jack Lha5z Model Máquina: ( Fig.3 )

3. LHA4Z con el pórtico  Comparación LHA4C Moving IH Beam Saw Machine:

1)  Especificación: por el contrario, para la máquina de estructura de pórpidas de modelos LHAC de estilo lateral de estilo lateral, la contraparte de LHA4C con la misma dimensión del tramo de pórtico de 4.000 mm , la producción de haz de soldadura entregada puede tener su altura web de hasta 1,500 mm.;

2) A este respecto, para el tipo de pórtico de control central de modelos LHAZ , sacrifica el tamaño del haz H soldado, para compensar la facilidad de operación, un operador menos en el control central LHA4Z , en comparación con el control lateral LHA4C :

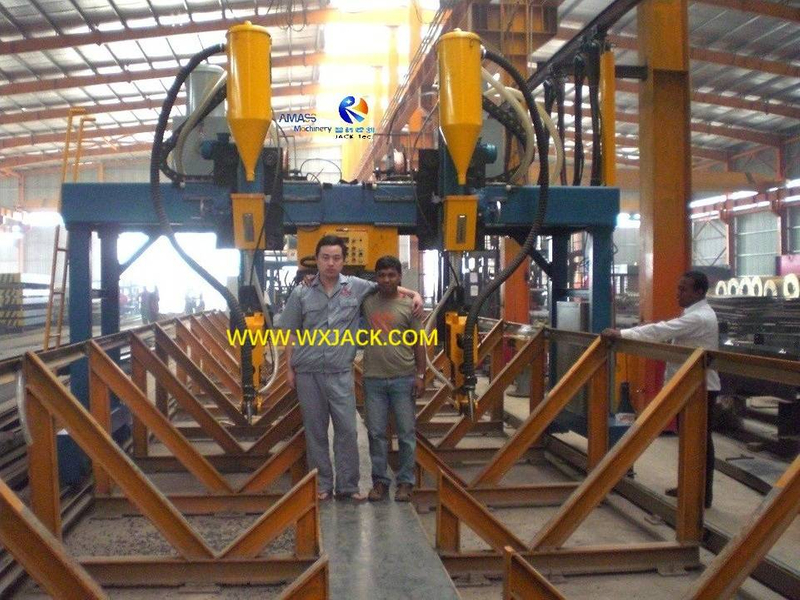

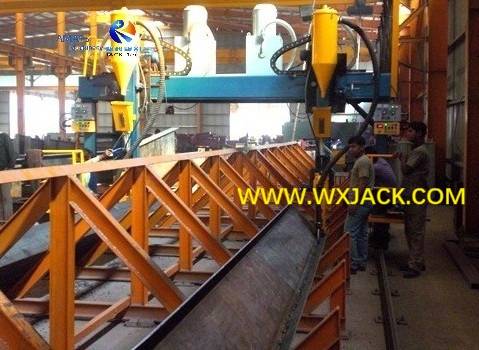

2 operadores se encuentran en el lado lateral de la máquina modelo Wuxi Jack LHA5C , en la instalación de clientes indios: ( Fig.4 )

3)  Más aplicación: por este motivo, los modelos de control del centro de la serie LHAZ ver más aplicación que los modelos de control lateral de LHAC hoy en día, suponga que los clientes producen tamaños pequeños medios de soldadura H de haz, ahorrando en gran medida los gastos en el costo laboral variable para los clientes.

B. Operación en la serie LHAZ Operación media de operación en movimiento IH Beam Saw Machine:

1.  Productividad de la máquina de soldadura de pórtico de haz de lhaz I H:

1) Debido a que cada pieza de haz H tiene cuatro piezas de costuras esperando ser soldadas, la máquina debe realizar cuatro veces la operación de soldadura por arco sumergido de sierra en la viga H;

2) y debido a que esta estructura de la máquina modelo LHAZ tiene dos estaciones de soldadura en un conjunto, cada vez puede realizar soldadura en dos piezas de h viga al mismo tiempo:

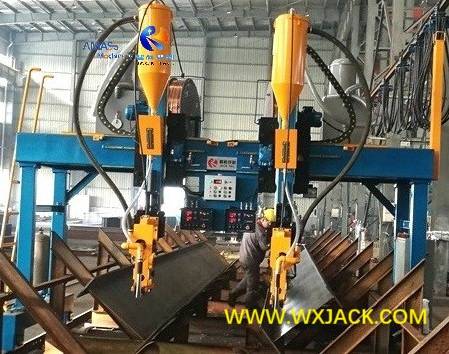

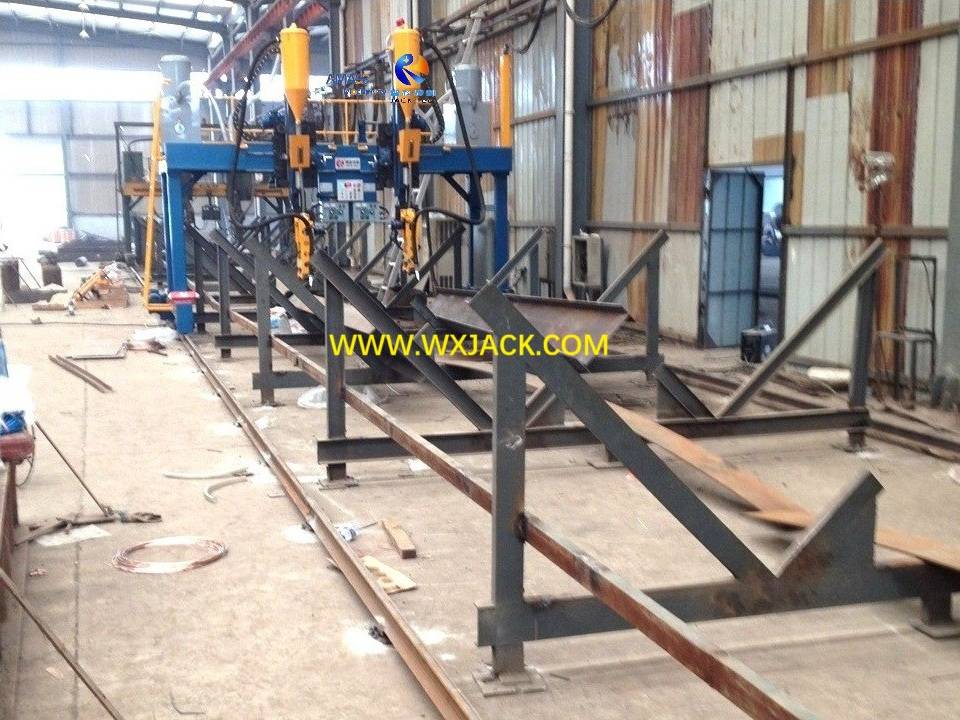

3)  Las 2 piezas de h en 45la orientación de ° , que se colocan en las 2 conjuntos de estante de soporte, con los 2 grupos de mecanismo de soldadura de sierra, por encima de las vigas H: ( Fig.5 )

2. Operación de sierra en los modelos de Lhaz , en movimiento, operación media de la máquina de soldadura de haz:

Forma de trabajo general: para cumplir con la operación de soldadura de sierra en las cuatro costuras del haz H, el marco de la máquina del pórtico necesita moverse de un lado a otro cuatro veces seguidas a lo largo de su riel; Y cada vez que al finalizar una costura de soldadura, las 2 piezas de h viles h deben voltearse 45 °, para soldar en la siguiente costura. Los pasos generales son los siguientes:

1) Suelte la primera pieza de costura . A lo largo de este trazo, la velocidad de movimiento del pórtico también es la velocidad de soldadura ajustable 240 ~ 2400 mm/min.;

2)  Al finalizar la primera pieza de soldadura de costura, el pórtico de la máquina se mueve hacia atrás a su punto de partida original en una velocidad de ralentí rápida 3200 mm/min.;

3) El haz H se convierte en 90 ° mediante una grúa de viaje en general u otro equipo de volteo, a 45 ° de la posición de soldadura de filete de la otra costura de soldadura, en su estante de soporte;

4) La máquina de soldadura de pórtico de haz IH realiza la segunda pieza de soldadura de costura igual que la primera pieza de costura de soldadura mencionada como anteriormente;

5)  Al finalizar la segunda pieza de soldadura de costura, el pórtico de máquinas vuelve a su punto de partida nuevamente a alta velocidad de inactividad;

6)  El haz H se voltea a la posición de soldadura de su tercera costura de soldadura como el paso de No.2;

7)  El mismo proceso de sierra se implementa para la cuarta costura de soldadura de la viga H;

3. Operación en la costura de soldadura en el pórtico LHAZ Operación media de la máquina de sierra de haz:

1)  Con la ayuda de la grúa itinerante, el haz de H para en su estante de soporte o cambiar la posición de soldadura del haz H en el estante, a la posición ideal de soldadura de filete de 45 °;

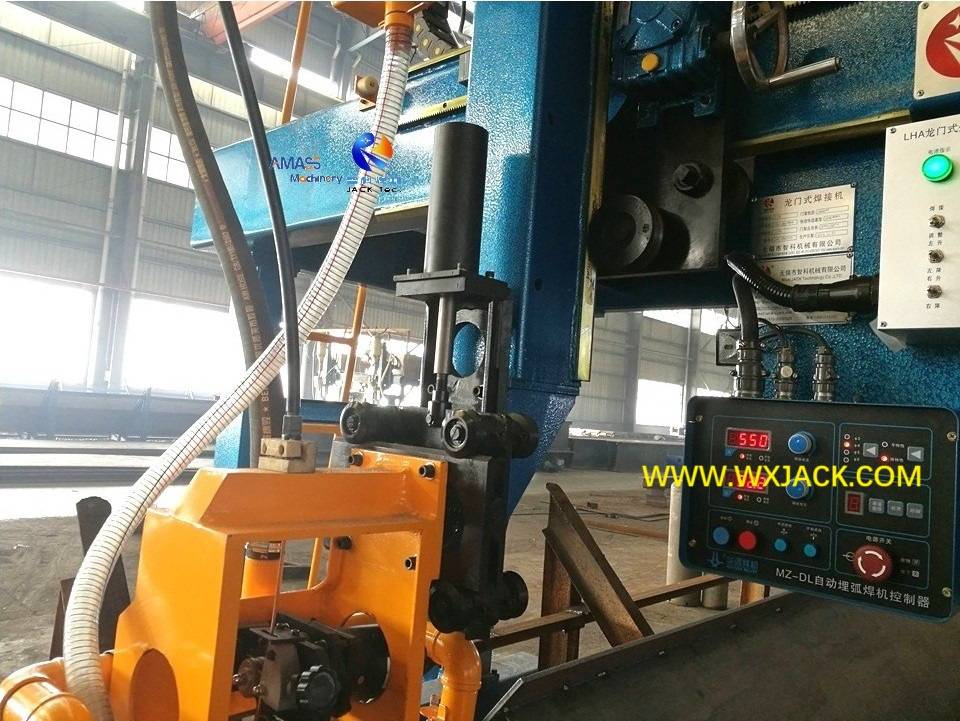

2) Ajuste en la unidad de rastreo de costura mecánica en la unidad de antorcha de soldadura;

3) Comience en la fuente de alimentación de soldadura y module en los parámetros del proceso de soldadura en la consola de control: corriente de soldadura y voltaje;

4) Configure la velocidad de soldadura de sierra adecuada con la perilla de giro en el panel de operación de la máquina, el espesor de la placa de hazas H basado.

C.  Vista técnica sobre los modelos LHAZ Operación media Gantry Moving IH Beam Welding Machine:

1.  Modo de soldadura:

1) La soldadura de arco sumergido generalmente utiliza una corriente grande de 1000A , 1250A o 1500A . (Como comparación, en ₂ la soldadura por táctea, es 350 ~ 500a ), a 45 ° de filete de haz de h haz;

2)  soldadura automática;

3) La condición mayoritaria es con soldadura de arco sumergido de arco único , de más del 90%; Arco gemelo bajo uso minoritario;

2.  Habilidad del operador para trabajar en la máquina de sierra de haz de párrafo de Lhaz :

1) Requisito: con la soldadura automática de sierra en el haz, su operador no necesita comandar una excelente habilidad de soldadura y una rica experiencia como en el caso de la soldadura manual. Sin embargo, para monitorear de forma elegible la operación de soldadura de sierra de haz H, debe comprender el conocimiento de soldadura y obtener experiencia de soldadura de al menos mediano nivel;

2) Para ser especialmente, la capacidad del operador debe poder:

a) Administrar el proceso de soldadura por sierra con la fuente de alimentación SAW;

b) Juez en la calidad de SAW al final;

c)  Si alguna vez ocurren defectos de soldadura, cómo hacer la reparación de ICA (acción correctiva inminente) en la máquina, para evitar que ocurran más defectos;

3)  Por esta razón, si un novato llega a la posición de operar en la máquina, debe participar en la capacitación correspondiente y pasar la prueba de calificación de habilidades, antes de trabajar por su cuenta;

3. Integración de unidades subcontratadas en la operación media de Lhaz I H Beam Gantry Welding Machine:

1)  Con numerosas unidades de outsourcing equipadas en la máquina,

a) fuente de alimentación de sierra de corriente de soldadura grande;

b)  Unidad de recuperación de flujo SAW;

c) Saw Wire Alimerer;

d) Saw arco de rastreo de arco;

De dos conjuntos cada uno;

2) El enlace entre estas unidades de outsourcing, con la máquina principal de Lhaz, para convertirlo en un sistema integral, es importante tanto para el productor como para los usuarios;

3)  Específicamente, en la operación central de Lhaz  se mueve la máquina de sierra de haz de haz:

a) Por un lado, cada unidad tiene su propia consola de control para la manipulación;

b)  Por otro lado, el sistema de control eléctrico de la máquina LHAZ integra el control de estas unidades en su circuito de control y circuito de retroalimentación;

c)  En términos de operación, el panel de operación de la máquina LHAZ tiene un botón o interruptor correspondiente, para manipular convenientemente en cada una de la unidad individual;

d)  Los manuales de todas estas unidades de outsourcing se suministrarán al cliente junto con otros documentos técnicos, en el momento de la entrega y aceptación de la máquina.

D. Parámetros técnicos de la máquina de soldadura de haz de Operación Medio LHA4Z / LHA5Z / LHA55Z
