Alcance de ángulo de 90 ° SXBJ-125 Máquina de molienda de borde grande

A.  Los antecedentes generales en SXBJ-125 Máquina de fresado de borde de soldadura de placa de acero grande:

1.  Las fotos adjuntas reflejan sobre la instalación, el ensamblaje y la validación del modelo Wuxi Jack SXBJ-125 Manaina especial hecha para la fresado final en  una placa de acero grande;

2.  Cliente : Wuxi Jack desarrolla este conjunto de groove en extremo de biselantes de soldadura para una empresa rusa de la industria de la construcción de barcos;

3.  ¿Cuál es la diferencia con esta máquina de biselado de la placa de acero grande hecha SXBJ-125?

Hay algunas funciones recién adoptadas integradas en esta gran máquina, que incluyen:

1) rango más amplio de ángulo de fresado inclinado para ajustar las ranuras terminadas;

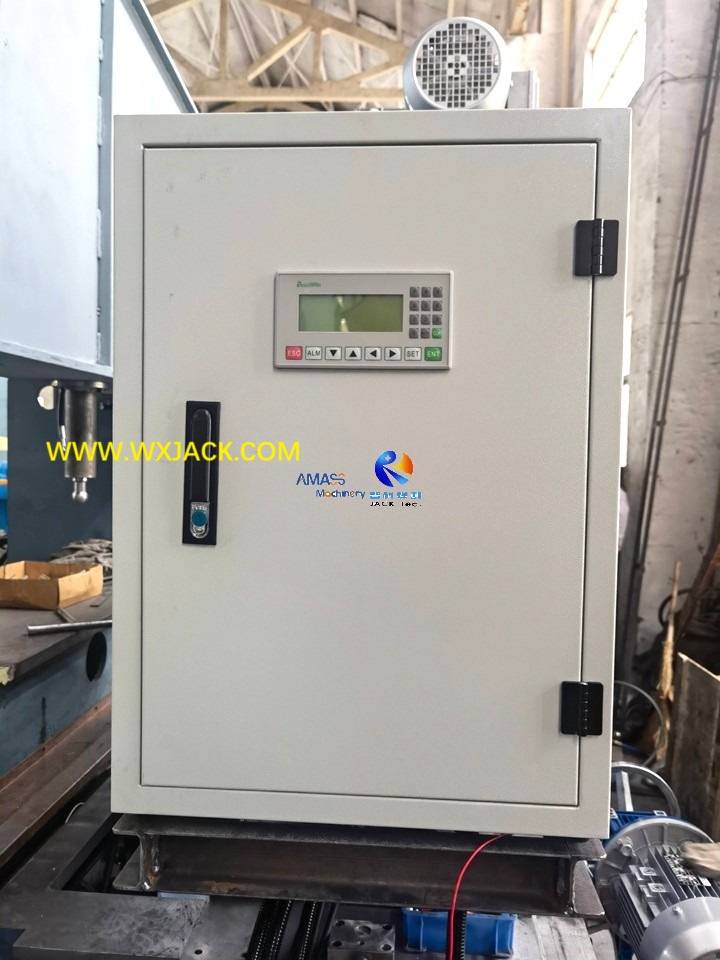

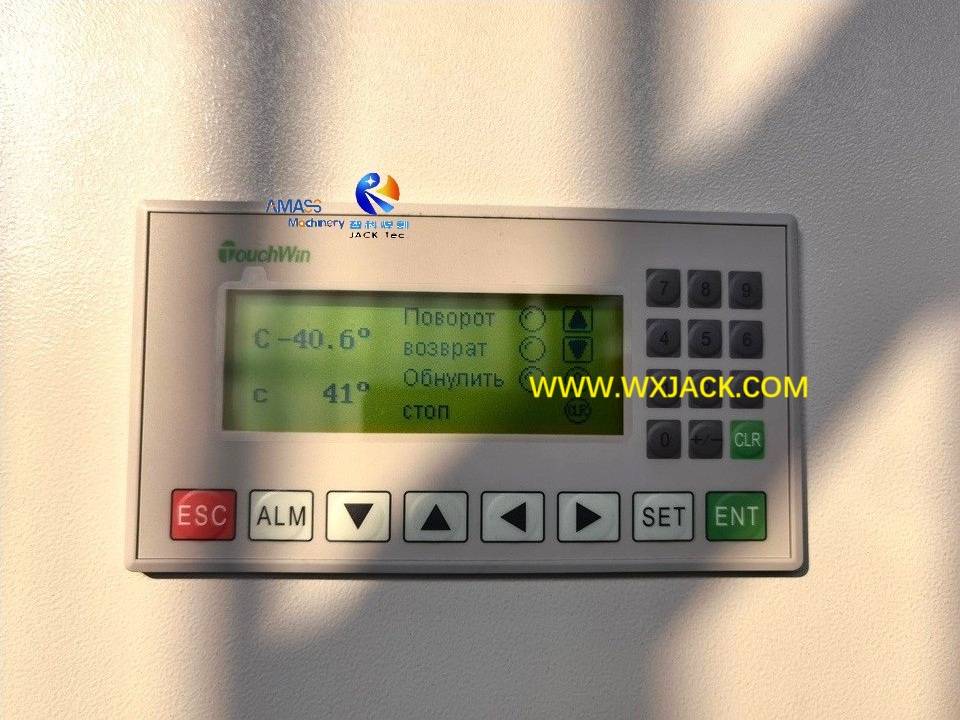

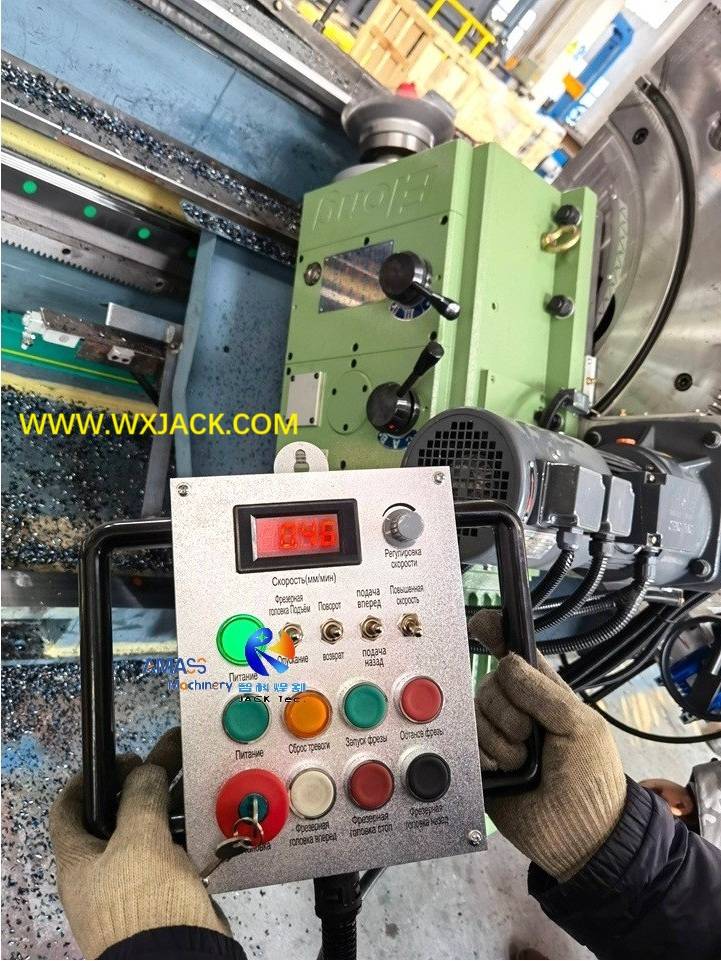

2) gestión precisa y visualización en el ángulo de fresado mediante HMI (interfaz de máquina humana);

3) Swing motorizado de cabeza de fresado, etc.

Que tendremos una breve introducción aquí en esta sección de productos de la máquina para la fresación de borde. El enfoque principal está en el ángulo de fresado único del equipo;

4.  Propósito de esta máquina de molienda de borde de placa de acero grande SXBJ-125:

1) Esta máquina ayuda a los clientes a obtener ritmos de soldadura ideales de varios tipos en los bordes de las piezas de trabajo, en el mejor grado de calidad y eficiencia:

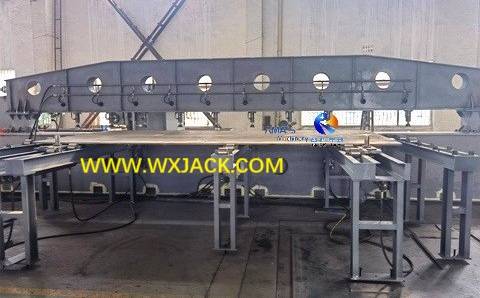

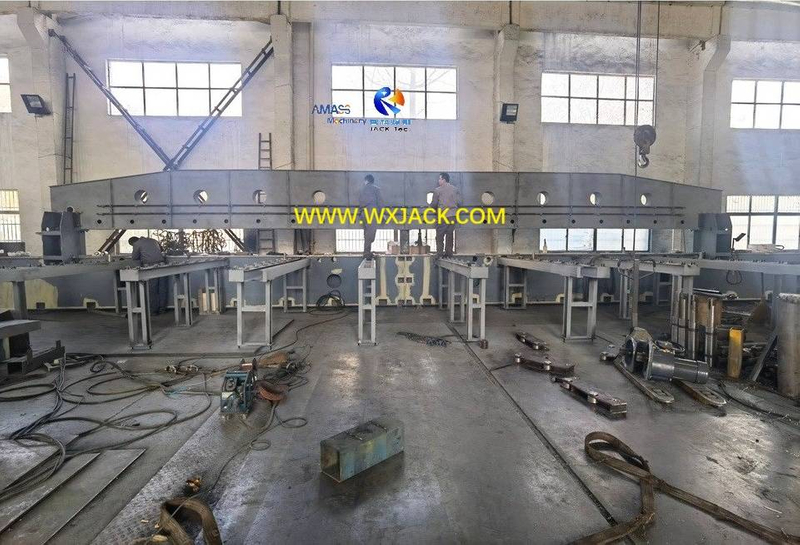

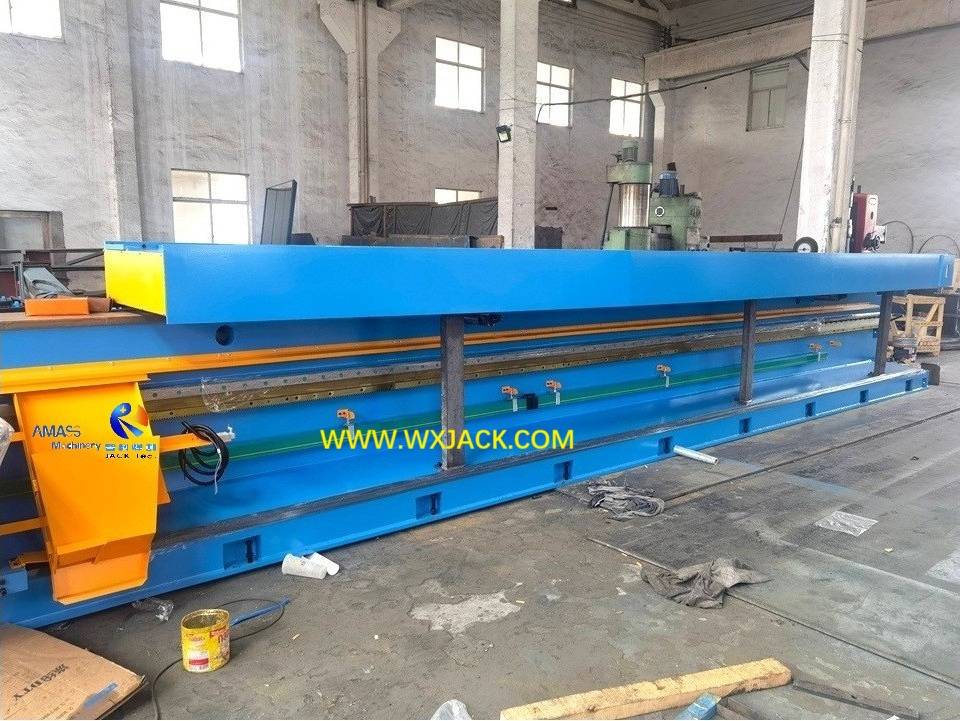

2)  Zona de ensamblaje y prueba de Wuxi Jack SXBJ-125 Máquina de biselado de la placa de acero grande: ( Fig.1 )

3)  La ilustración en cements de borde superior / recto / inferior hechos de la máquina: ( Fig.2 )

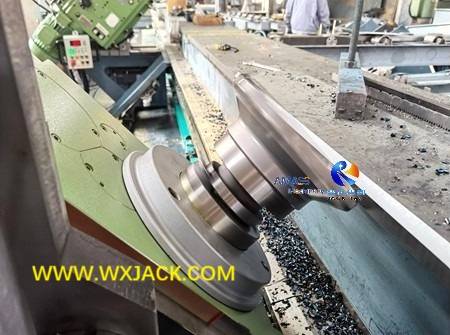

4)  Momento de trabajo de Wuxi Jack SXBJ-125 Modelo grande de la molienda  de borde del surco de soldadura y su ranura de calidad superior: ( Fig.3 )

B.  La capacidad técnica más distinguida de SXBJ-125 GRANDE BELOVE DE BELACIÓN DE BELACIÓN DE LA PLACA DE ACERO:

Rango más amplio de ajuste del ángulo de la cabeza de fresado:

1. En 'ordinario ' o modelos estándar de la máquina de fresado de la placa de cabezales dobles:

1) Esta  fresa de borde de propósito general tiene una pieza de cabeza de fresado inclinada en el rango de 0 ° a 45 °, para realizar biselado de borde recto y recto;

2) y la otra pieza de cabeza de fresado inclinada en el rango de -45 ° a 0 °, para realizar biselado de borde inferior;

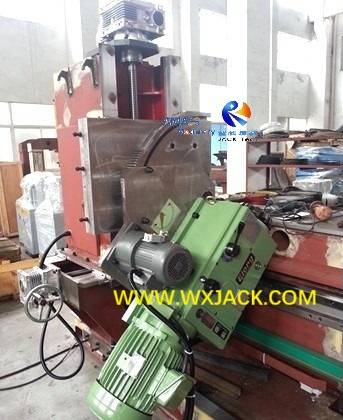

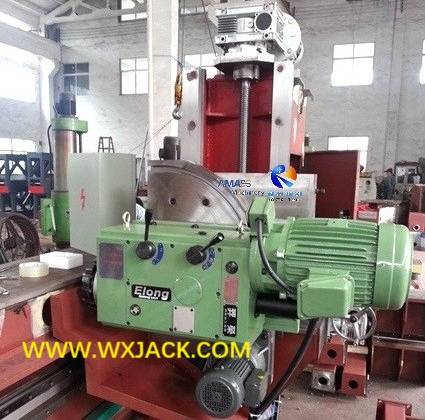

3)  Los cabezales de fresado para implementar en biselado de borde superior y recto, junto con el biselado de borde inferior en la máquina de biselado del ritmo de soldadura convencional: ( Fig.4,5 )

2.  Comparativamente, en este conjunto de máquina de molienda de borde de placa de acero grande SXBJ-125 personalizada:

1)  Ambos conjuntos de la cabeza de fresado tienen un rango de fresado de -45° a 45 °;

2) En otras palabras, puede soportar que, cada pieza del cabezal de fresado en este conjunto de máquinas para la fresación de bordes de soldadura  combina la capacidad de trabajo de los dos cabezales de fresado en modelos convencionales o estándar del equipo;

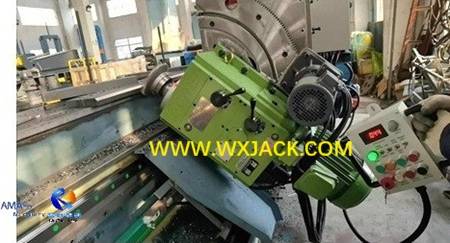

3)  Ajuste de la cabeza de fresado de ángulo de giro de -45 ° a 45 ° en Wuxi Jack SXBJ -125 Máquina de molienda de borde de placa de acero grande: ( Fig.6 )

3.  El valor agregado de conjuntos dobles -45 ° a 45 ° de fresado de fresado para clientes de la máquina de fresado de bordes de soldadura SXBJ -125 :

Para el cliente de esta máquina en el biselado del extremo de la placa, los resultados favorables traídos con estos poderosos molinos son:

1) El conjunto de la cabeza de fresado en esta máquina grande para la fresación de borde en la placa de acero  puede hacer bordes superior e inferior biselado en placas de acero de la pieza de trabajo;

2) En otras palabras, puede sacar conclusión de que, cada conjunto del cabezal de fresado en este conjunto de una máquina grande integra la capacidad de trabajo de las dos cabezas de fresado, en 'ordinaria' o modelo estándar del equipo;

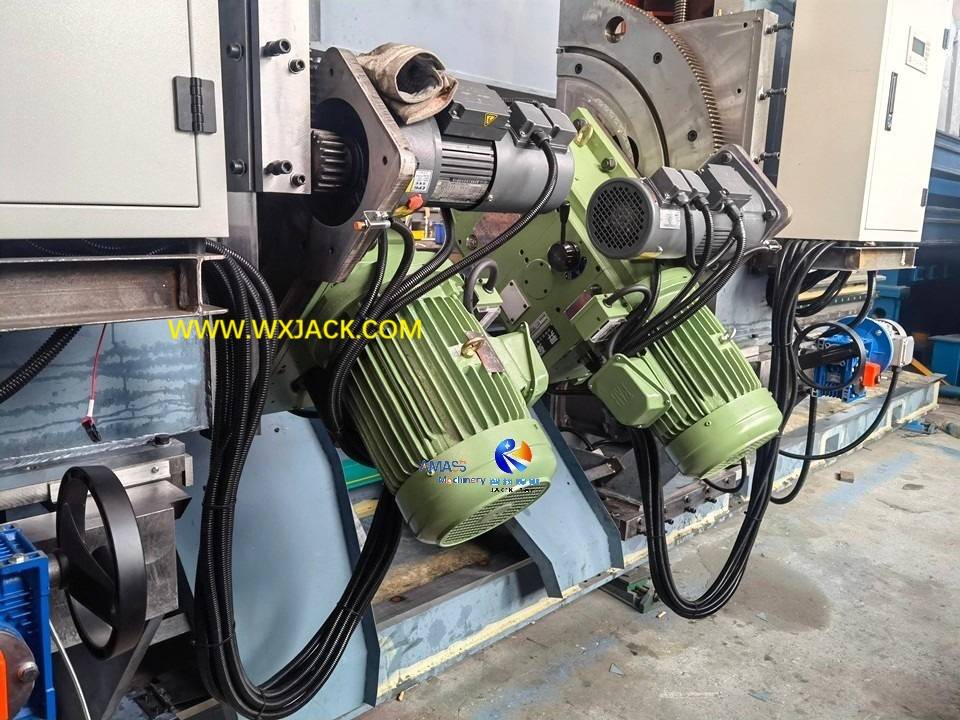

3)  Verifique la segunda foto adjunta y abajo , para ver los dos conjuntos de cabezas de fresado detenidas en esta máquina de fresado de borde de configuración avanzada SXBJ-125 :

4)  La orientación de la instalación de los 2 conjuntos de motores de CA, para conducir la inclinación de las 2 piezas de frescas, en el Wuxi Jack SXBJ-125 Máquina especial de la placa de acero de acero.

5)  Puede identificar en la foto de arriba que , ambos conjuntos de fresinas están en la posición para llevar a cabo el biselado del borde inferior, que es diferente de los tipos convencionales de la máquina de fresado de borde de trazo de doble cabezal.

C.  Análisis de productividad en SXBJ-125 Máquina de molienda de borde de soldadura de placa de acero Special Hecho grande:

i.  El escenario de aplicación supuestamente : hablar sobre la aplicación cotidiana de la máquina de molienda de borde de la serie XBJ y SXBJ , suponga que los clientes planean hacer que los bordes superiores, rectos e inferiores sean biselados en sus piezas de trabajo, hagamos comparar los tres escenarios, mediante los tres tipos de la máquina de biselación de groove de soldadura como a continuación:

II.  Tema : Cómo cumplir con el resultado de los bordes superior, recto e inferior biselado en la placa biselante?

1.  Máquina de molienda de borde de soldadura de configuración de una sola cabeza:

1) En los modelos XBJ Máquina de una sola cabeza para fresado de borde de chapa, las placas de acero de la pieza de trabajo deben cargarse y cargarse en la mesa de trabajo de la máquina dos veces;

2) junto con una vez de la pieza de trabajo 180 °, por completar en el primer borde superior y luego el borde inferior en bordes de la pieza de trabajo;

2. Máquina de molienda de borde de soldadura de doble cabezal convencional:

1) En 'ordinary ' o modelos estándar de la máquina de cabezales dobles para fresado de borde de la placa, los clientes pueden usar la pieza de fresado 0( ° a 45 ° ) para implementar en el biselado de borde superior y recto;

2) y la otra pieza de ( -45° a 0 ° ) cabezal de fresado para implementar en biselado de borde inferior;

3) Mientras tanto, las tareas de las dos cabezas principales en la máquina convencional de cabezales dobles no se pueden intercambiar;

4) Por esta razón, las dos piezas de las folletos deben ser conducidas de un lado a otro a lo largo de la mesa de trabajo de la máquina de molienda de borde, para cumplir con sus tareas;

3.  Este rango de ángulo de fresado más amplio hizo una máquina doble de rango SXBJ-125 Máquina de fresado de borde:

1) Con esto esta máquina grande especial hecha para la fresación de borde de la placa de acero, los clientes pueden tener ambas criadas de alumnos que llevan a cabo bordes superior o inferior al mismo tiempo;

2)  Esto significa que , las tareas de los dos conjuntos de cabezales de fresado se pueden intercambiar durante la ejecución del período de molienda de borde en la máquina, sin mover los cabezales de fresado de un lado a otro, lo que hace la mejor flexibilidad para la operación de la máquina;

3)  Consulte el video adjunto en el momento de la ejecución de esta máquina de molienda de borde de placa de acero grande SXBJ-125.

D.  Parámetros técnicos de la máquina de fresado de borde de soldadura de placa de acero SXBJ-125 :
