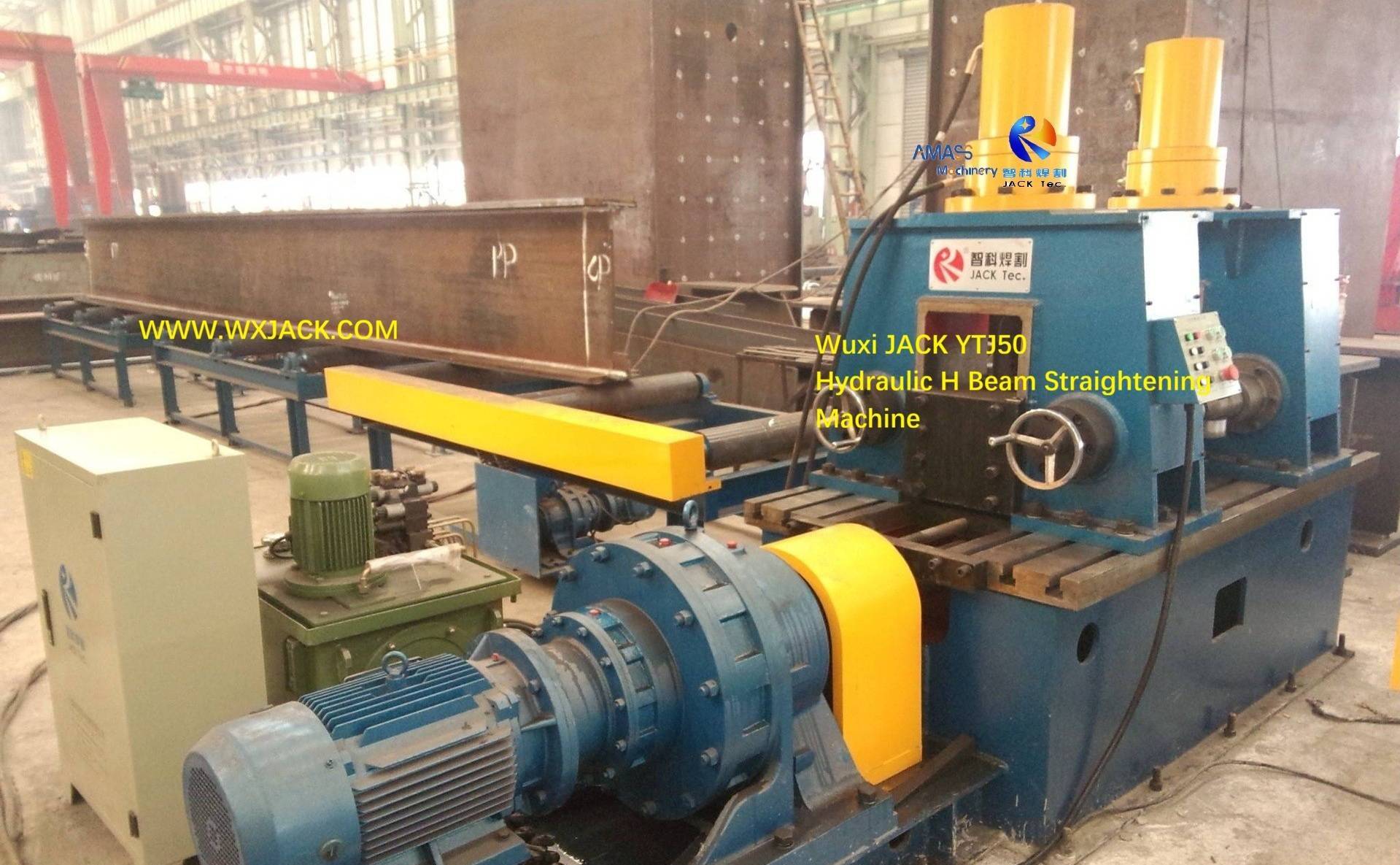

0 Heavy duty Hydraulic H Beam Straightening Machine 27

Máquina enderezadora de bridas de vigas Wuxi JACK IH,

de servicio medio a pesado con potente capacidad de enderezamiento a elección del cliente

Máquina enderezadora de vigas en H hidráulica y con motor Wuxi JACK

1. Logro de Wuxi JACK en maquinaria enderezadora de vigas H:

1) Desde marzo de 2009 hasta principios de septiembre de 2026, durante casi 2 décadas, Wuxi JACK ha proporcionado a sus clientes más de 300 juegos de maquinaria enderezadora de vigas en H resistentes y duraderas, que difieren en estructuras y capacidad de enderezamiento:

2) Principio de trabajo y funcionamiento de la máquina enderezadora de vigas en H hidráulica de servicio pesado Wuxi JACK YTJ60 / YTJ80 : ( Fig.1, 2 )

1 Máquina enderezadora de vigas H 4 2 Máquina enderezadora de vigas H hidráulica 24



2. Tipos de máquina enderezadora de bridas de vigas Wuxi JACK IH:

Como el volumen de ventas más extenso en la familia de productos Maquinaria enderezadora de vigas en H , la máquina enderezadora de bridas para vigas en H Wuxi JACK se puede clasificar en 3 tipos principales, que se diferencian en :
1) Fuerza de enderezamiento : accionamiento por motor en vigas en H de servicio mediano ( límite elástico y espesor de brida ) o accionamiento hidráulico en trabajos pesados;
2) Orientación del haz H : principal en vertical y pequeño porcentaje en horizontal;
3) Límite elástico de la viga H : desde nivel medio 235 MPa hasta servicio pesado 345 MPa o 485 MPa;
Específicamente,
1) Modelos HYJ accionados por motor : para enderezar una viga H con un límite elástico de 235 MPa , espesor de brida de 6 mm a 40 mm, en vertical;
2) Modelos YTJ de accionamiento hidráulico : para enderezar vigas H con:
a) límite elástico de 345 MPa , espesor de brida de 6 mm a 100 mm,
b) O ASTM A709 WTB1, grado 50, de límite elástico de 485 MPa , espesor de brida de 6 mm a 80 mm,
c) Viga H en vertical;
3) Accionamiento hidráulico de los modelos WJ : para viga H con límite elástico de 235 MPa , espesor de brida de 6 mm a 40 mm, viga H en posición horizontal;
Esta amplia variedad de maquinaria enderezadora de vigas en H Wuxi JACK ofrece una amplia variedad para la elección del cliente y ofrece un alto rendimiento constante en varias líneas de producción de vigas en H de estructuras de acero :

Impulsión del motor HYJ800, el máximo. Capacidad de enderezamiento: espesor de brida de 40 mm , límite elástico de 235 MPa.
Accionamiento hidráulico YTJ50, el máximo. Capacidad de enderezamiento: espesor de brida de 50 mm , límite elástico de 345 MPa.
Accionamiento hidráulico YTJ80, el máximo. Capacidad de enderezamiento: espesor de brida de 80 mm , límite elástico de 485 MPa.

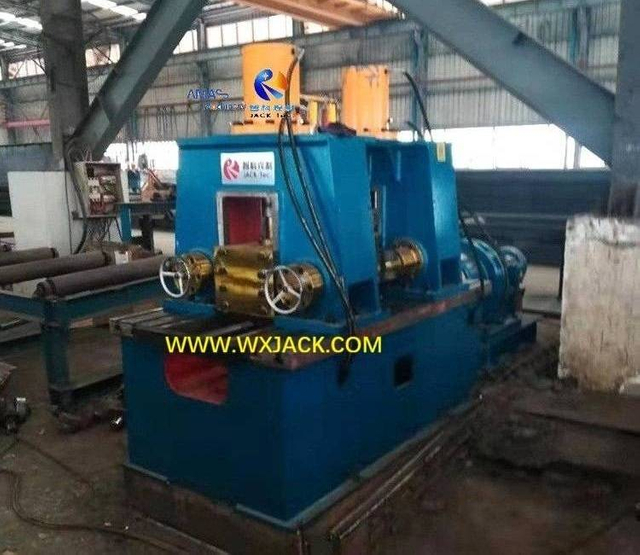

Máquina enderezadora de vigas en H hidráulica YTJ50 , máxima. Capacidad de enderezamiento: espesor de brida de 50 mm , límite elástico de 345 MPa.

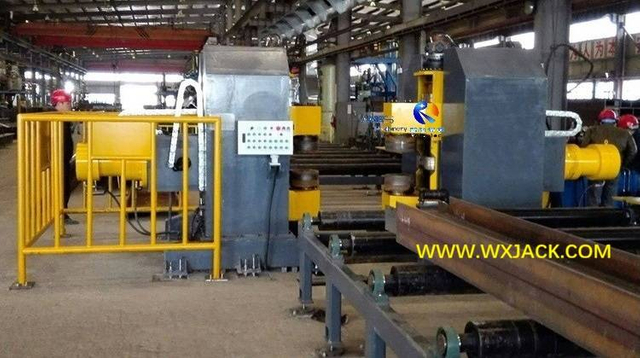

Accionamiento hidráulico horizontal WJ40, el máximo. Capacidad de enderezamiento: espesor de brida de 40 mm , límite elástico de 345 MPa.

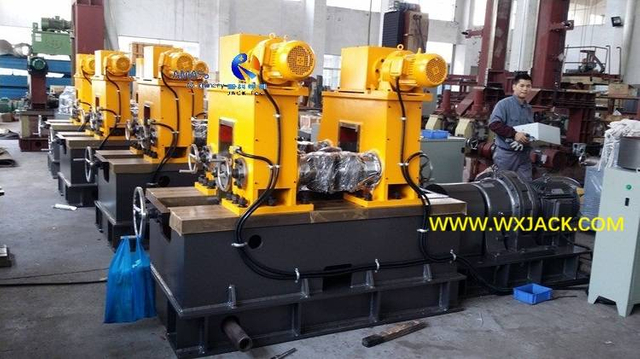

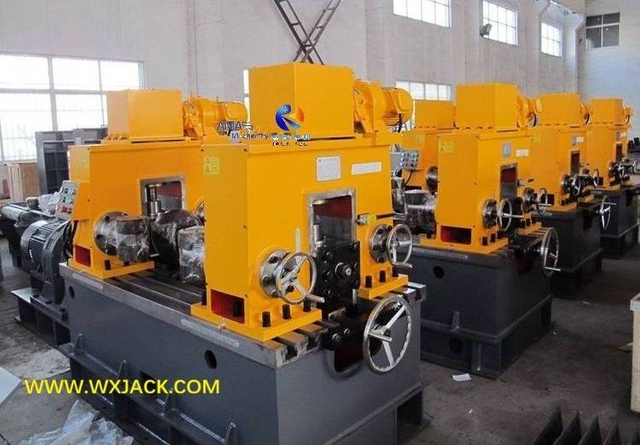

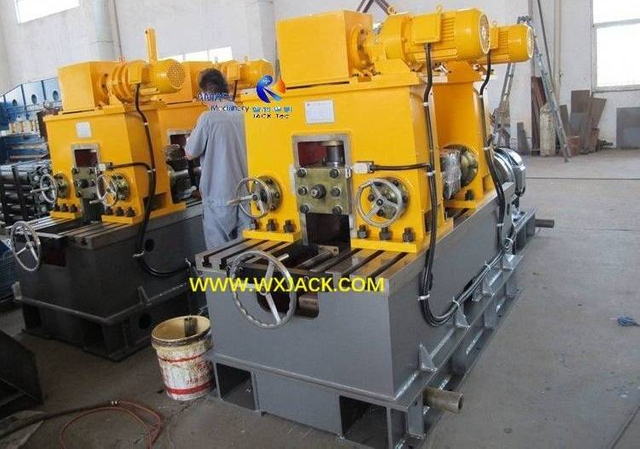

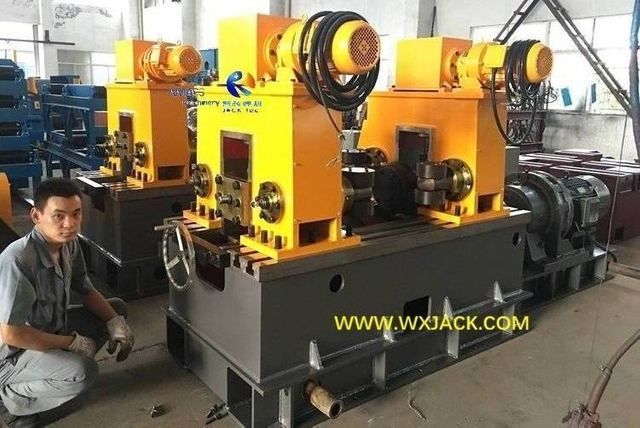

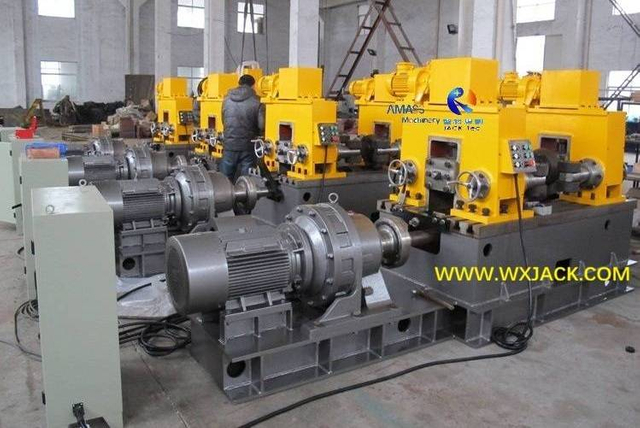

4 juegos de tipos de motor en producción por lotes, HYJ20 , HYJ40 , HYJ800 , el máximo. Capacidad de enderezamiento: espesor de brida de 20 mm a 40 mm , límite elástico de 235 MPa , en vigas H pequeñas a medianas.
Accionamiento hidráulico YTJ50, el máximo. Capacidad de enderezamiento: espesor de brida de 50 mm , límite elástico de 345 MPa.
Máquina enderezadora de bridas de vigas en H con accionamiento por motor HYJ800 en funcionamiento en el taller del cliente, en una viga en H con una altura de alma de 1.000 mm y un espesor de brida de 40 mm

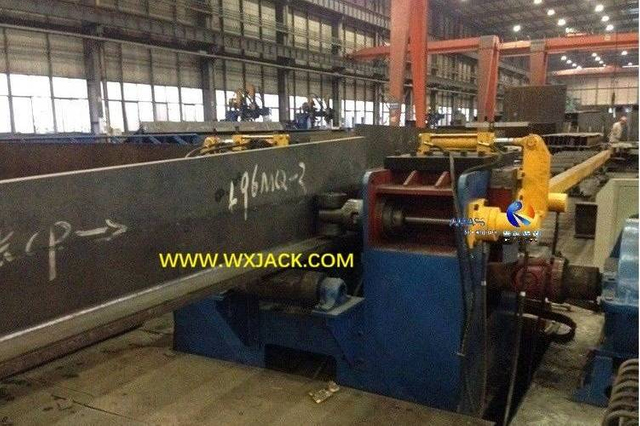

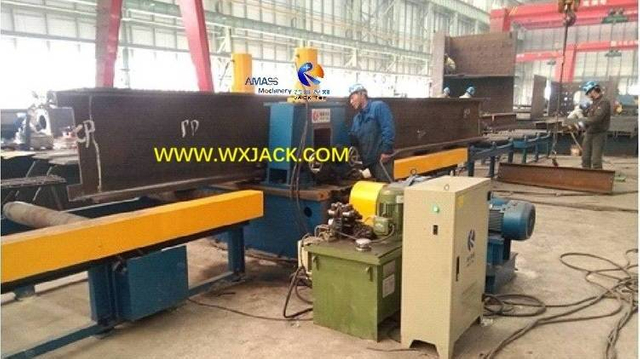

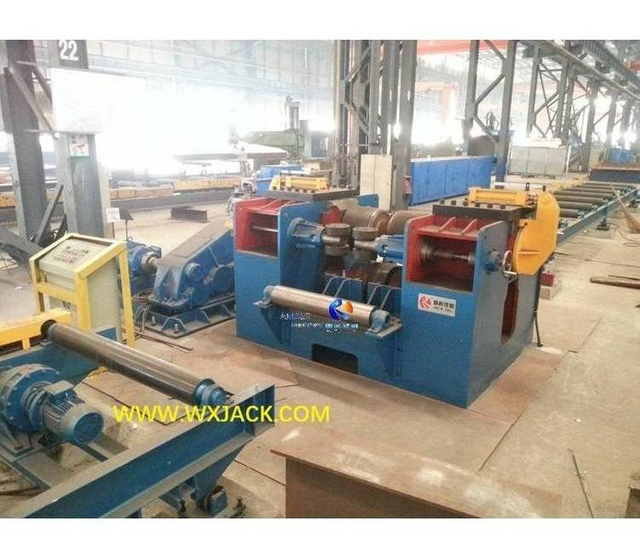

Accionamiento hidráulico YTJ40 en funcionamiento en las instalaciones del cliente, máx. Capacidad de enderezamiento: espesor de brida de 40 mm , límite elástico de 345 MPa.
Máquina enderezadora de vigas en H hidráulica YTJ80 , máxima. Capacidad de enderezamiento: espesor de brida de 100 mm , límite elástico de 345 MPa.

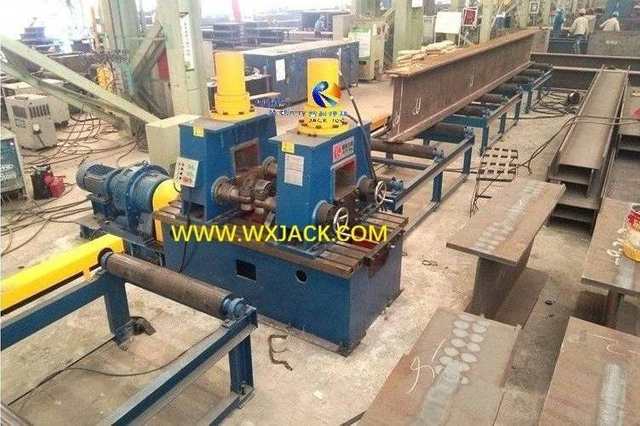

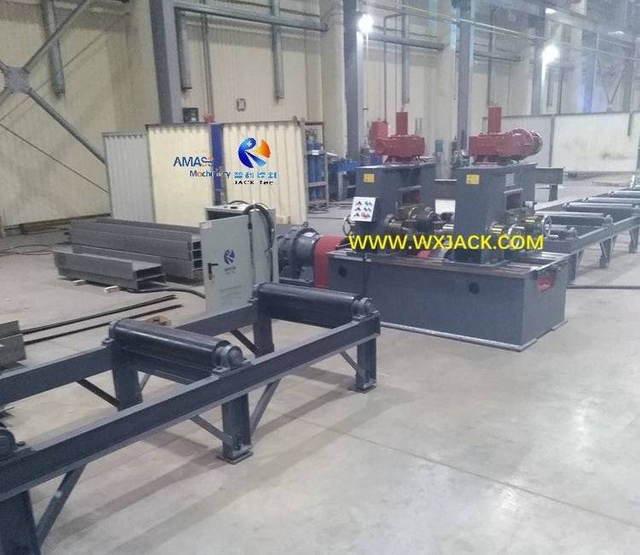

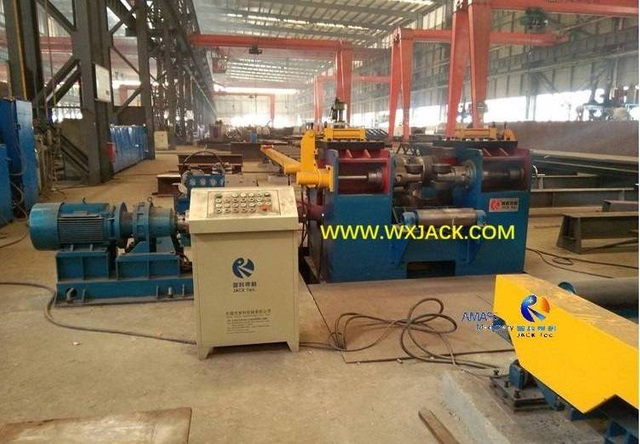

Impulsión del motor HYJ40 en la fábrica del cliente, el máximo. Capacidad de enderezamiento: espesor de brida de 40 mm , límite elástico de 235 MPa.
Máquina enderezadora de vigas en H hidráulica YTJ80 , máxima. Capacidad de enderezamiento: espesor de brida de 100 mm , límite elástico de 345 MPa.

Wuxi JACK Producto destacado de la máquina enderezadora de vigas en H hidráulica longitudinal:

1) Función: Otra máquina enderezadora superior ampliamente utilizada proporcionada por Wuxi JACK: Máquina enderezadora de prensa horizontal de vigas BOX H con estructura de acero serie HJ , que aplana la deformación longitudinal de piezas de estructura de acero con gran longitud y sección transversal pequeña;
2) Modelos: A principios de septiembre de 2026, Wuxi JACK es uno de los pocos productores profesionales chinos, con solidez técnica y amplia experiencia en el diseño y producción de esta máquina enderezadora longitudinal de vigas BOX H. Sus modelos se indican según el máximo. Fuerza de enderezamiento entregada en unidades de tonelada. Por ejemplo, el modelo HJ300 se refiere a una fuerza de enderezamiento de 300 toneladas, que se acciona con un cilindro de aceite:
HJ20
HJ300
HJ200
HJ300

Wuxi JACK Máquina enderezadora de vigas en H hidráulica de alta resistencia y accionamiento por motor recién producida en los años 2025 y 2026

Desde enero de 2025 hasta principios de septiembre de 2026, durante los últimos 18 meses, Wuxi JACK ha tenido un desempeño distinguido en la entrega a los clientes de maquinaria enderezadora de vigas en H, especialmente en el campo de la máquina enderezadora de vigas en H hidráulica de alta resistencia. Estas máquinas pueden ser parte de una línea de producción de vigas en H para soldar o equipos individuales. A continuación se muestran algunos casos de negocio como ejemplos:

1. Máquina enderezadora de vigas en H hidráulica de servicio medio pesado YTJ50 en la primavera de 2025:

1) Esta máquina fue suministrada a un cliente de Europa del Este en forma de equipo individual;

2) Cronograma del proyecto de la máquina enderezadora de vigas en H hidráulica YTJ50:

a) El cliente se puso en contacto con Wuxi JACK y realizó una consulta en diciembre de 2024;
b) El contrato se firmó entre el cliente y Wuxi JACK en enero de 2025;
c) La producción se inició en febrero de 2025 y finalizó en abril;
d) La máquina YTJ50 se envió al cliente el mismo mes;

3) Especificaciones técnicas de la máquina enderezadora de vigas H hidráulica YTJ50:

( Fig.1 ) ~!phoenix_varIMG6!~
a) Límite elástico de la viga H : 345 MPa; Resistencia a la tracción: 600 MPa;
b) Espesor de brida S : 6- 50 mm
c) Ancho de brida b : 200- 800 mm
d) Espesor del alma a : 6- 50 mm
e) Altura del alma h : 200- 1500 mm
f) Potencia de accionamiento de enderezamiento: 15 kW
g) Velocidad de enderezamiento: 6000 mm/min., constante
h) Potencia hidráulica y presión nominal: 5,5 KW, 25 MPa

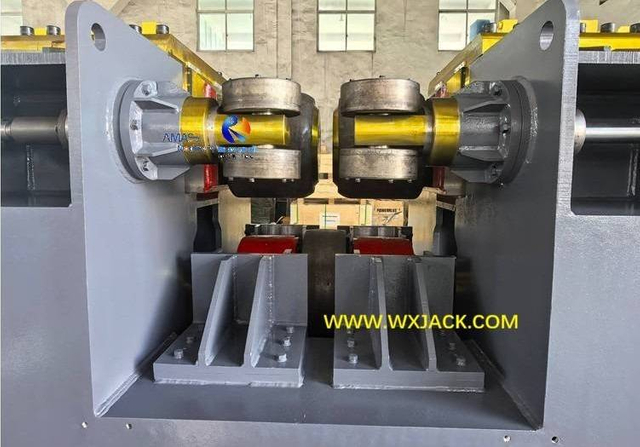

Unidad enderezadora: rodillo enderezador y rodillos de alineación de banda

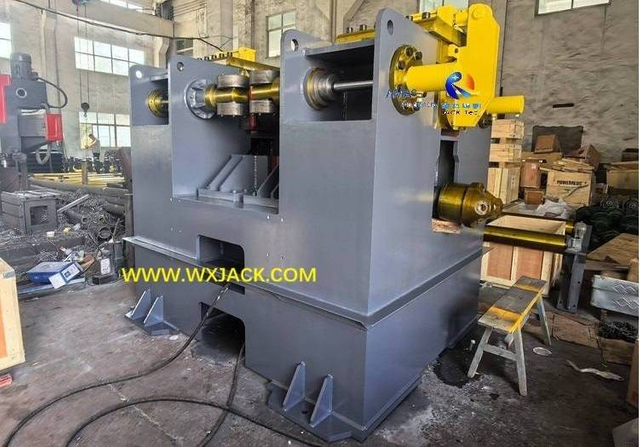

Marco principal pintado de YTJ50 antes de la entrega

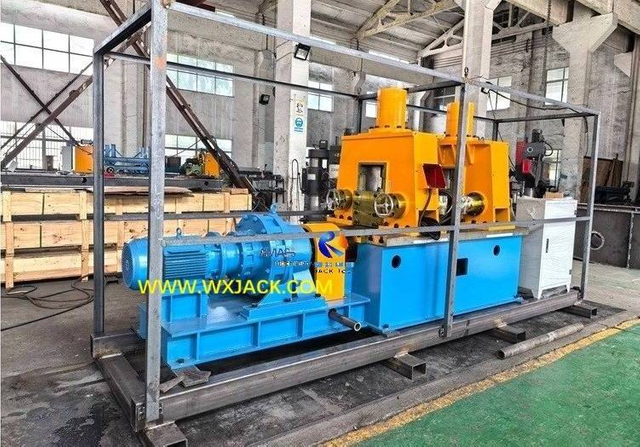

En abril de 2025, la máquina principal YTJ50 lista para su envío, fijada en una estructura de acero.

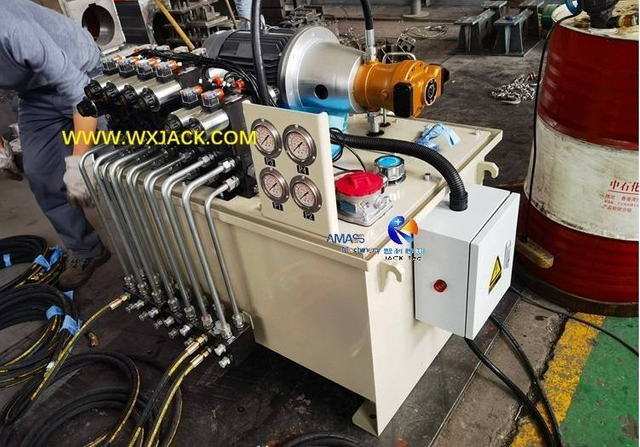

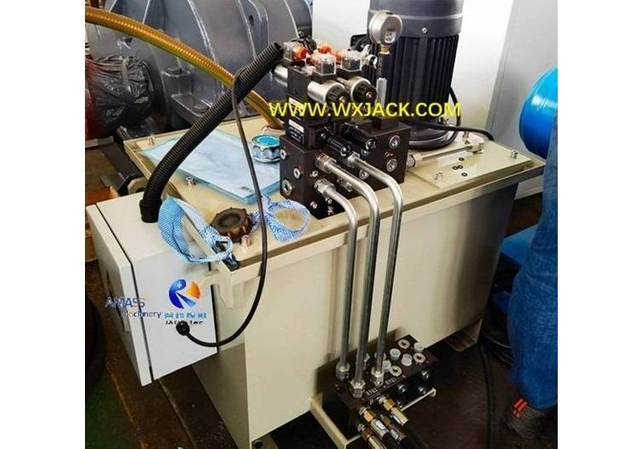

Estación de bomba hidráulica de YTJ50

2. Máquina enderezadora de vigas en H hidráulica de servicio medio pesado YTJ60 en el verano de 2025:

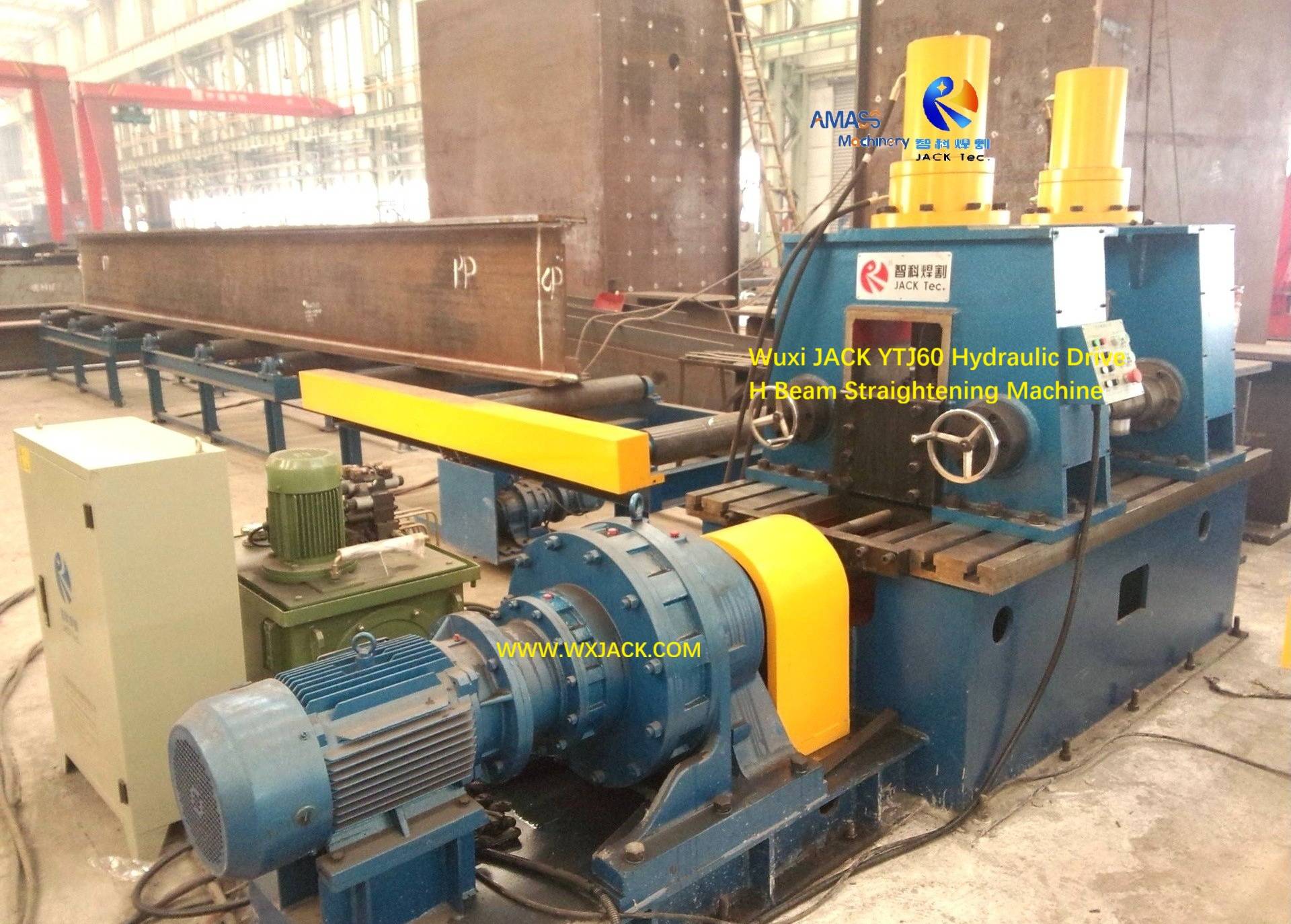

1) Especialidad de la máquina enderezadora de vigas H hidráulica YTJ60:

a) A diferencia del modelo YTJ60 común, este conjunto de YTJ60 está diseñado especialmente de acuerdo con los requisitos del cliente en cuanto al tamaño de la viga H y la forma de operación:
b) El ancho del ala de la viga H es pequeño, lo que es difícil de enderezar;
c) La velocidad de enderezamiento de bridas se puede ajustar continuamente mediante un inversor de CA y se muestra en digital:

2) Especificaciones de la máquina enderezadora de vigas en H hidráulica YTJ60 de diseño especial:

( Fig .2.) ~!phoenix_varIMG4!~
a) Límite elástico de la viga H : 345 MPa; Resistencia a la tracción: 600MPa;
b) Espesor de brida S : 10- 40 mm
c) Ancho de brida b : 200- 500 mm
d) Espesor del alma a : 6- 20 mm
e) Altura del alma h : 250- 1200 mm
f) Potencia del accionamiento de enderezamiento: 15 kW
g) Velocidad de enderezamiento: 6000-9000 mm/min., variador de frecuencia, pantalla digital
h) Potencia hidráulica y presión nominal: 5,5 KW, 25 MPa

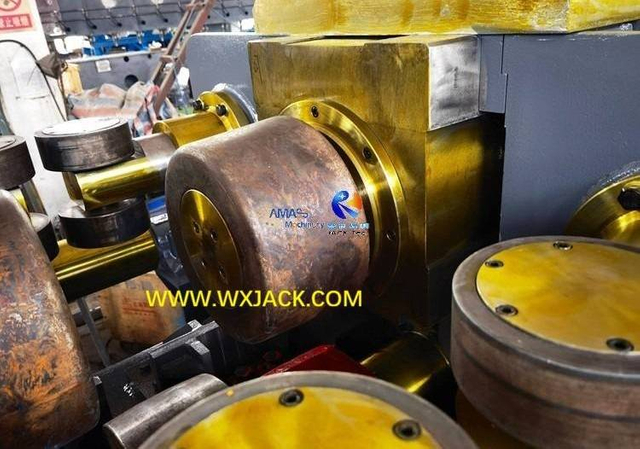

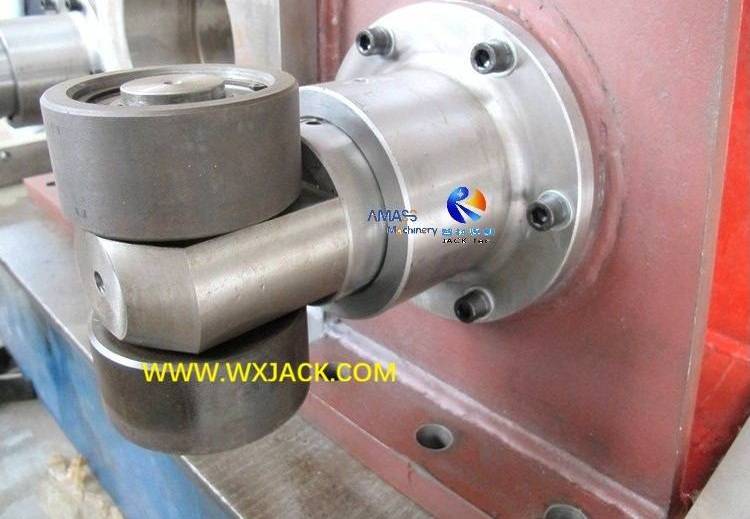

Cerrar vista del rodillo alisador superior
Unidad enderezadora, los rodillos enderezadores superiores son cónicos

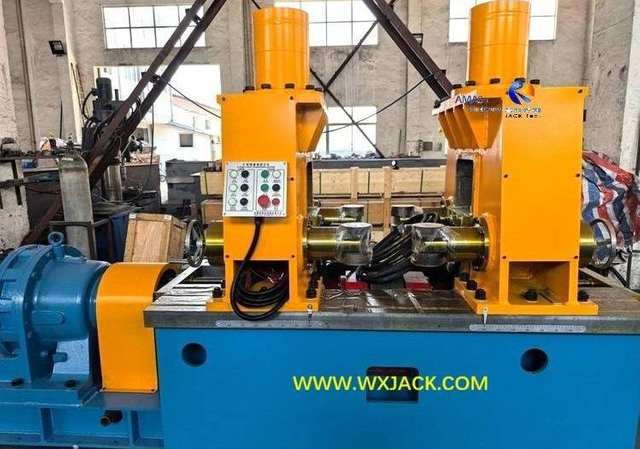

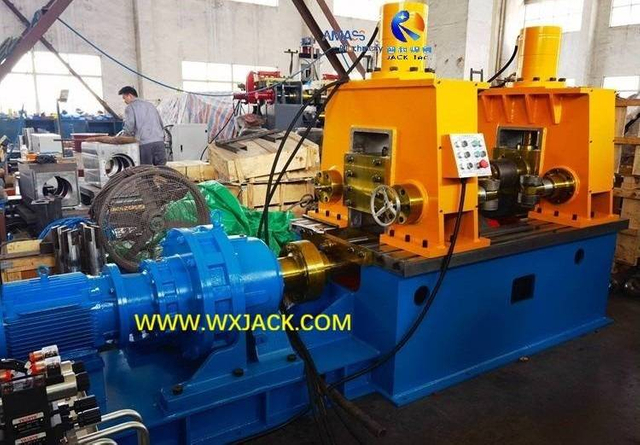

Máquina principal ensamblada y pintada de YTJ60.
Estación de bomba hidráulica de YTJ60

3. Máquina enderezadora de vigas en H hidráulica de alta resistencia YTJ80 en el año 2026:

1) Característica y aplicación: YTJ80 es el modelo más grande para enderezar bridas, para la construcción de vigas en H pesadas. No sólo se utiliza en la industria de estructuras de acero, sino también en la construcción de puentes;
2) Desde el año 2026 hasta principios de septiembre, Wuxi JACK entregó 5 juegos de YTJ80 a clientes en China, Europa del Este y América del Sur. Las especificaciones de estos YTJ80 difieren ligeramente, según el límite elástico del material:

3) Especificaciones de la pieza de trabajo de la máquina enderezadora de vigas en H hidráulica de servicio pesado YTJ80 :

( Fig.3 ) a) ~!phoenix_varIMG3!~
Espesor de brida S : (6-80 mm ) para un límite elástico de 485 MPa , (6-100 mm ) para un límite elástico de 345 MPa
b) Ancho de brida B : 160-1000 mm
c) Espesor del alma A : 6-70 mm
d) Altura del alma H : 500-3000 mm
e) Longitud de la viga H: 4000- 15.000 mm
f) Potencia de accionamiento de enderezamiento: 26,4 kW
g) Velocidad de enderezamiento: 6300 mm/min., constante
h) Potencia hidráulica y presión nominal: 5,5 KW, 25 MPa

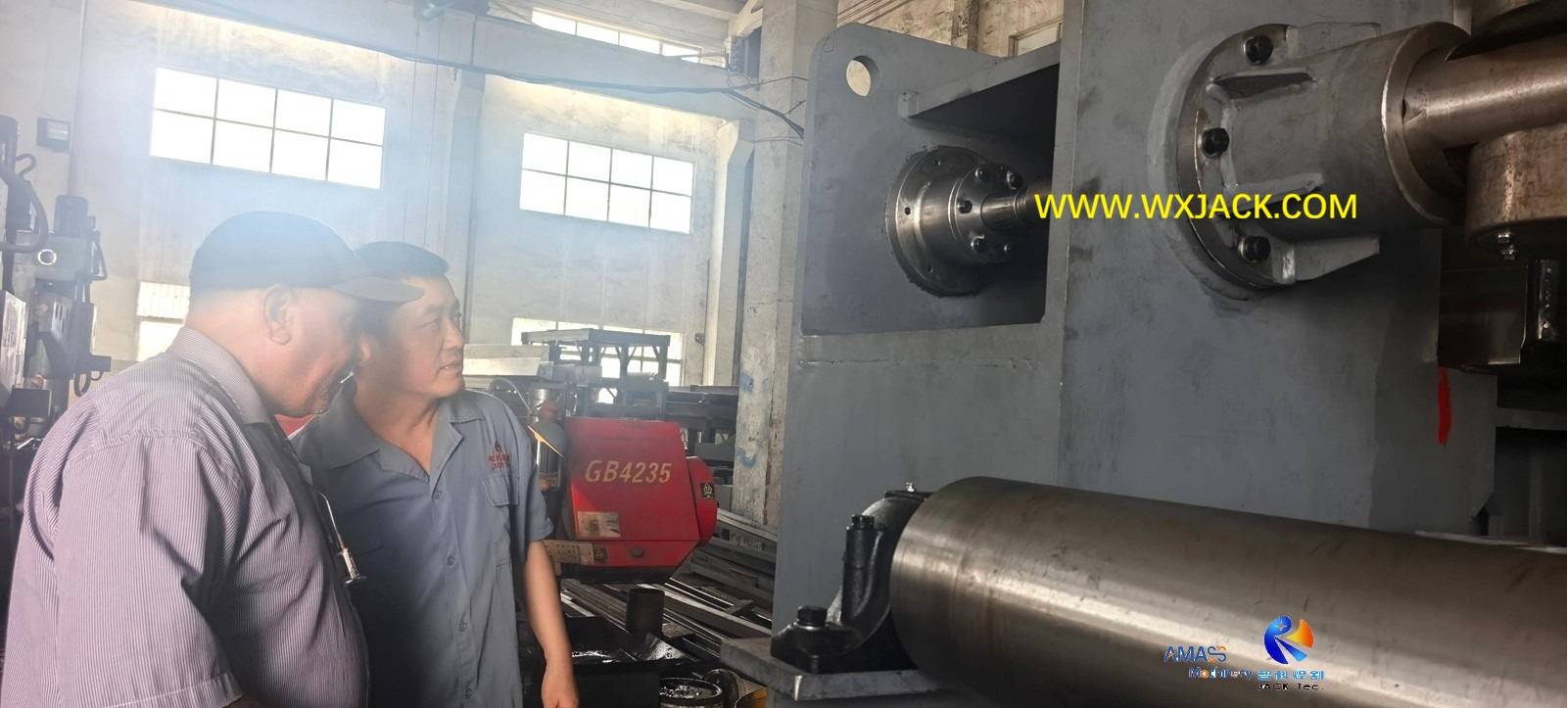

El 24 de agosto de 2026, el ingeniero del cliente de Medio Oriente discutió junto con el ingeniero de Wuxi JACK, sobre la máquina enderezadora hidráulica de vigas en H modelo YTJ80:
0 Máquina enderezadora de vigas hidráulicas en H 3

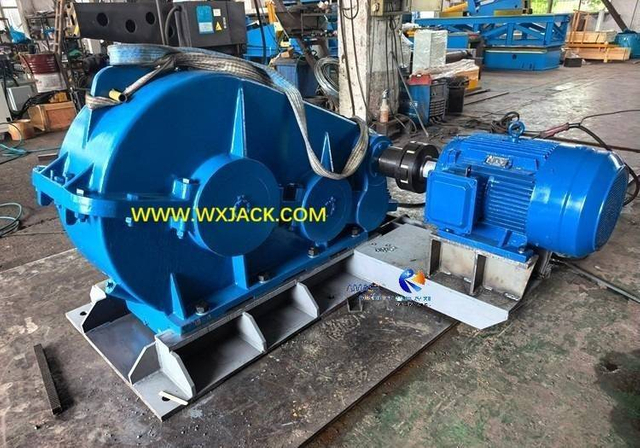

Motor reductor de 22KW para conducción en transporte con viga H
Mecanismo de enderezamiento de YTJ80

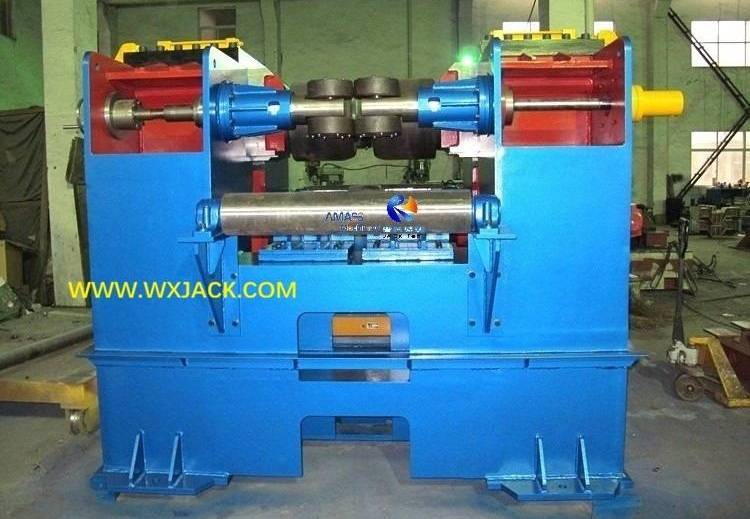

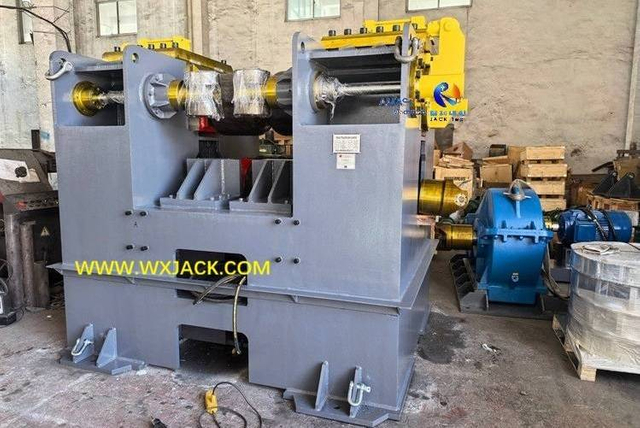

Vista general del bastidor principal ensamblado del YTJ80

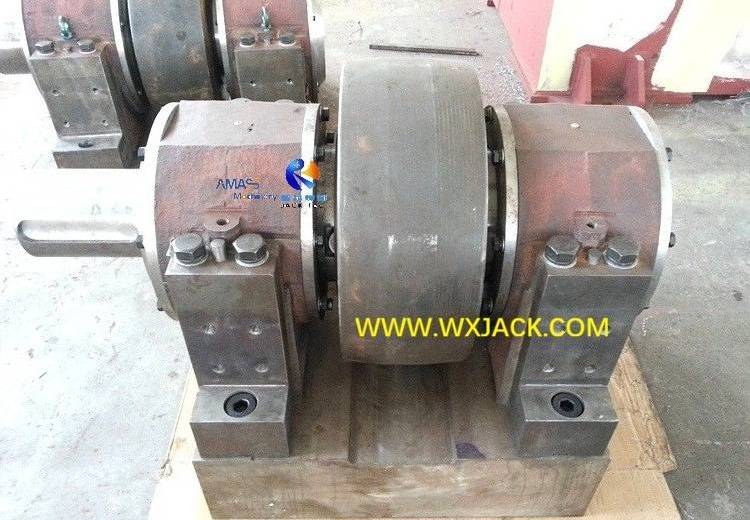

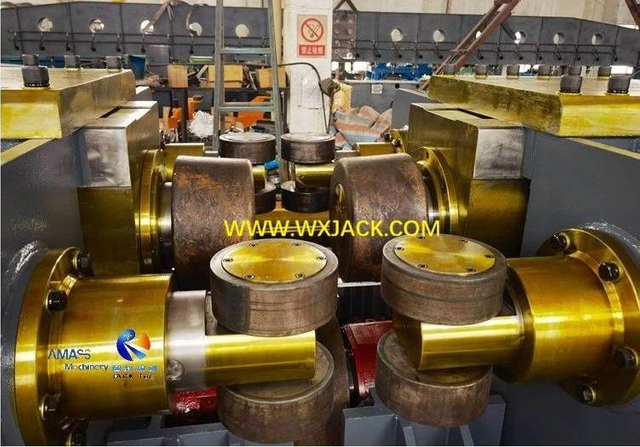

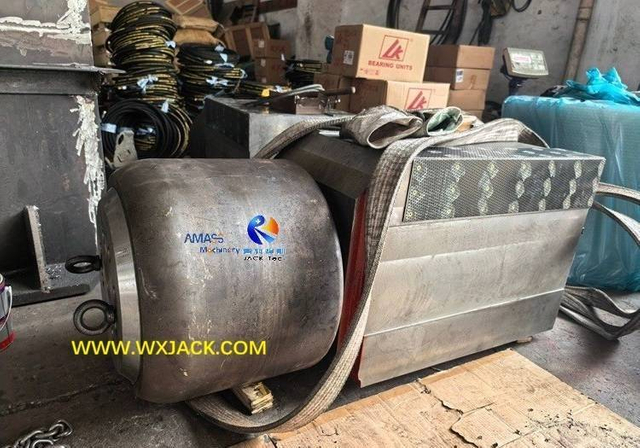

El grande, sólido y pesado mecanismo de rodillo alisador

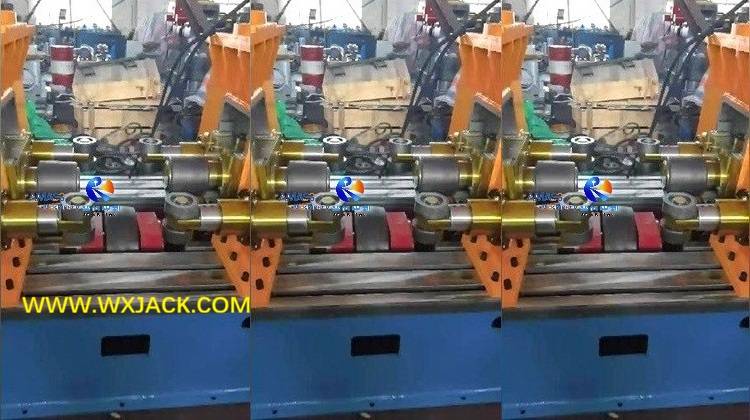

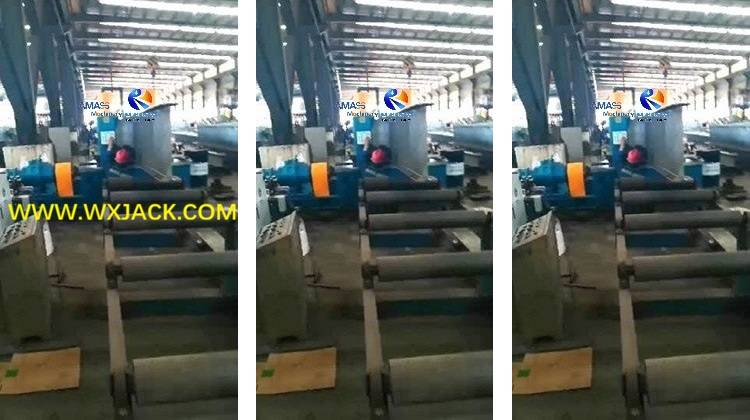

Vídeos de la maquinaria enderezadora de vigas Wuxi JACK H

Nota: Prueba de inactividad en Wuxi JACK : La prueba de carga en la máquina enderezadora de bridas de vigas H necesita la instalación de su marco principal en los cimientos. La profundidad de la base está en el rango de 700 mm a aproximadamente 1000 mm; esto no se puede implementar antes de la entrega. Por esta razón, los videos tomados en Wuxi JACK sobre la máquina enderezadora de bridas de vigas H tienen la forma de una prueba inactiva.

Especificaciones técnicas de la máquina enderezadora de bridas de vigas Wuxi JACK IH

La siguiente tabla de parámetros es para su revisión rápida de los diferentes tipos de maquinaria enderezadora de vigas H de Wuxi JACK en brida:
Lista de máquinas enderezadoras de bridas de vigas Wuxi JACK IH
Viga H en vertical Viga H en horizontal
Serie HYJ Serie YTJ Serie WJ
Modelo HYJ20 / HYJ40 / HYJ800 YTJ40 / YTJ50 / YTJ60 / YTJ80 WJ25 / WJ40
fuente de alisado accionamiento de motor de CA Accionamiento del cilindro de aceite hidráulico Cilindro de aceite hidráulico
Límite elástico del material de la viga H 235Mpa 345/485Mpa 235Mpa
H Espesor del ala de la viga (5-20) o (6-40)mm (6-40/50/60/80/100)mm (6-25/40)mm
H Ancho del ala de la viga (100- 600) o (200- 800) mm (150-1000)mm (200-800)mm
H Altura del alma de la viga (150-1500)mm (350/ 500- 3000) mm (150-1500)mm
H Longitud de la viga (4000-15000)mm (4000-15000)mm (4000-15000)mm
Velocidad de alisado 6.500/ 9.000/ 17.000 mm/min. 6.300-9.000 mm/min. 9.000 mm/min. Eficiencia: 2 piezas de viga H para enderezar simultáneamente
Enderezador por motor modelo pequeño HYJ20 / HYJ40
Enderezamiento por motor de servicio medio HYJ800
Enderezador de accionamiento hidráulico para trabajos semipesados ​​YTJ40 / YTJ50
Enderezamiento con accionamiento hidráulico para trabajos pesados ​​YTJ60 / YTJ80

Principio de trabajo de la máquina enderezadora de bridas de vigas Wuxi JACK H

Para nuestros tipos de máquina enderezadora de bridas de vigas en H con accionamiento por motor y accionamiento hidráulico, su principio se puede ilustrar en los siguientes 4 bocetos:

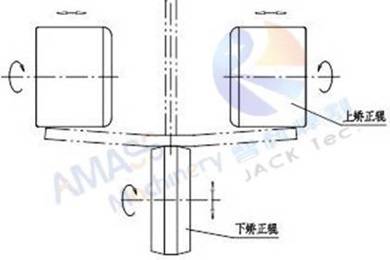

1. El primer boceto : Principio general de la máquina enderezadora de bridas de vigas IH:

1) Tres puntos sometidos a fuerza, implementados en una cavidad de enderezamiento de espacio confinado, formando un efecto de compresión en ambos lados de la superficie superior y la superficie inferior media del ala de la viga H, a partir de las 3 piezas de los rodillos enderezadores superior (2 piezas) e inferior (1 pieza);
2) Elemento actuante: El rodillo enderezador sólido instalado en la parte inferior es más grande que las 2 piezas de los rodillos enderezadores instalados hacia arriba. Durante el enderezamiento, este gran rodillo inferior gira sin elevación, transmitiendo el envío hacia adelante de la Viga H, que pasa por todo el conjunto de Maquinaria Enderezadora de Vigas IH;
3) Control del proceso: La carrera de enderezamiento, que es la carrera descendente de las 2 piezas de los rodillos enderezadores superiores, genera suficiente fuerza de presión hacia abajo sobre la brida de la viga H;

2. El segundo boceto : Fuente de enderezamiento en la máquina enderezadora de bridas de vigas IH con accionamiento por motor:

Esto ilustra de dónde proviene la potencia de alisado: 2 juegos de motor de CA de 1,5 kW. Los motores están instalados en simetría justo encima de las 2 piezas de rodillos enderezadores superiores;

3. El tercer boceto : Fuente de enderezamiento en maquinaria de enderezamiento de vigas con accionamiento hidráulico de servicio mediano YTJ-40/50 IH:

Esto indica la fuente de energía de enderezamiento en los modelos YTJ40 y YTJ50: 2 piezas de cilindros de aceite hechos a medida. Los cilindros de aceite están instalados en simetría justo encima de las 2 piezas de rodillos enderezadores ubicados en la parte superior;

4. El cuarto boceto : Máquina enderezadora de bridas de vigas YTJ-60/80 IH con accionamiento hidráulico de servicio pesado:

1) Debido a la fuerza de enderezamiento excesiva necesaria involucrada en el proceso de enderezamiento de la brida, el papel de los rodillos enderezadores superior e inferior se intercambia con respecto a los modelos YTJ40/50:
2) Bajo el accionamiento del cilindro de aceite, el rodillo enderezador inferior apuntala la brida de la viga H con gran fuerza, sobre el centro de la superficie inferior de la brida;
3) En la operación de enderezamiento, las 2 piezas de los rodillos enderezadores superiores solo giran para impulsar la viga H hacia adelante, sin elevación.

Forma de trabajo de la máquina enderezadora de bridas de vigas Wuxi JACK IH

Continuando con el segmento anterior sobre el principio de enderezamiento, en la máquina enderezadora de vigas en H hidráulica y con motor Wuxi JACK, la operación de enderezamiento de bridas se lleva a cabo de la siguiente manera:

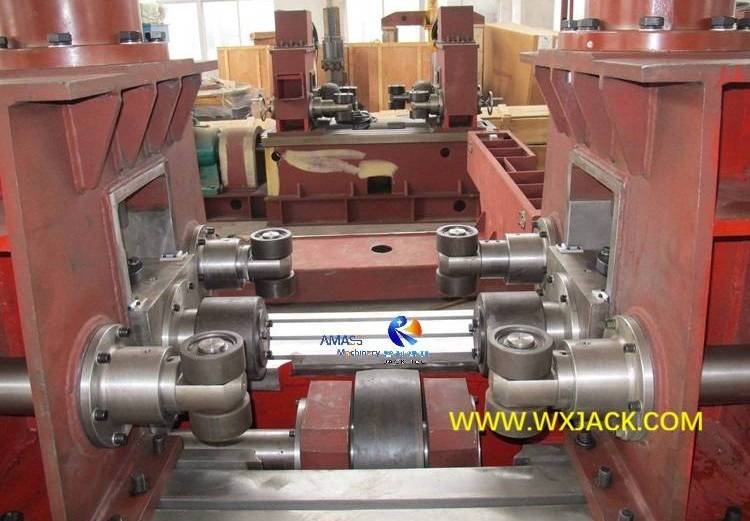

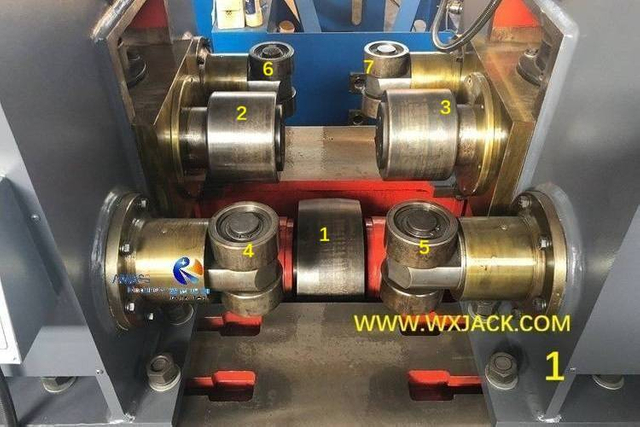

1. Foto n.° 1: Célula de enderezamiento en la máquina enderezadora de bridas de vigas verticales IH:

1) El rodillo ' 1' se corresponde con el rodillo enderezador de la posición inferior, y los rodillos ' 2' y ' 3' se corresponden con las 2 piezas de los rodillos enderezadores superiores ensamblados;
2) La unidad de rodillos simétricos ' 4/ 5/ 6/ 7' son rodillos de alineación para soportar y colocar correctamente en la red vertical de la viga H durante la operación de enderezamiento;
3) Estructura universal: dicho mecanismo de enderezamiento se aplica tanto en modelos con accionamiento por motor como en modelos con accionamiento hidráulico para enderezar bridas;

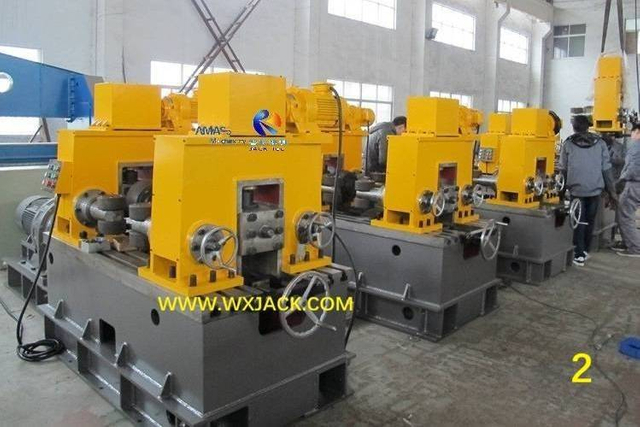

2. Foto n.° 2: Control de movimiento de los rodillos enderezadores en los modelos HYJ Máquina enderezadora de bridas de vigas IH con accionamiento por motor:

1) Adecuación de anchos de brida de viga H variados: la distancia entre los dos pares izquierdo y derecho de rodillos de alineación de banda se ajusta manualmente girando el volante;
2) Guía: Durante el ajuste de la distancia mencionada anteriormente, las cajas de eje de las 2 piezas de los rodillos enderezadores superiores se deslizan a lo largo de la ranura en T, en la mesa de trabajo del bastidor principal de la máquina;
3) Fuerza motriz de enderezamiento: La presión hacia abajo de las 2 piezas de los rodillos enderezadores superiores, que es el control de proceso más importante para la operación de enderezamiento de bridas, se acciona con 2 juegos de motores de CA de 1,5 kW;
4) Control de precisión de la carrera de enderezamiento: Hay reglas de medición en la pared frontal de las unidades de enderezamiento. Estas 2 reglas están ensambladas en simetría izquierda y derecha, para demostrar: La posición real de los rodillos de alineación de la banda y el recorrido descendente en tiempo real de los rodillos enderezadores superiores;

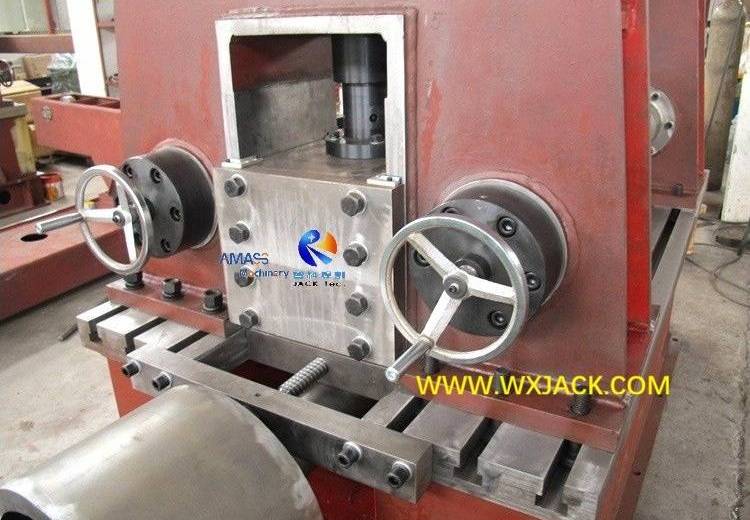

3. Foto n.º 3: Control de movimiento de los rodillos enderezadores en la máquina enderezadora de bridas de vigas IH hidráulicas YTJ40/50 de servicio mediano:

1) Adaptarse a distintos anchos de brida de viga H: La distancia entre los dos pares de rodillos de alineación de banda también se ajusta girando manualmente el volante;
2) Fuerza motriz de enderezamiento: El movimiento de presión hacia abajo de las 2 piezas del rodillo enderezador superior es impulsado por cilindros de aceite montados verticalmente;

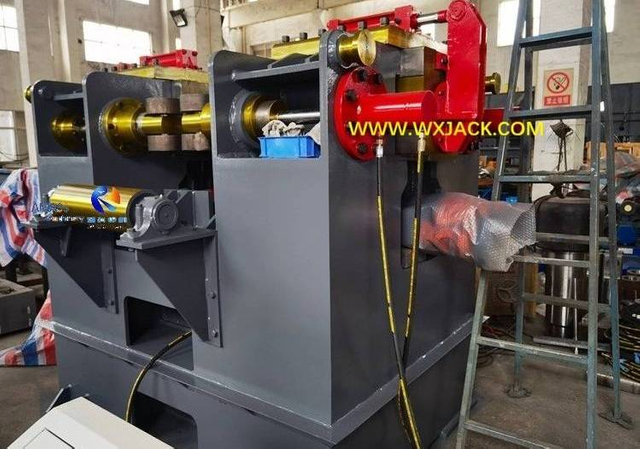

4. Foto n.º 4: Control de movimiento de los rodillos enderezadores en la máquina enderezadora de bridas de vigas IH hidráulicas YTJ60/80 de servicio pesado:

1) Acción de enderezamiento intercambiada entre los rodillos superior e inferior: A diferencia de los modelos YTJ40/YTJ50, en los modelos YTJ60/80, el enderezamiento se realiza mediante el movimiento de presión hacia arriba del rodillo enderezador inferior, sobre el centro de la superficie inferior de la brida de la viga H. Este movimiento de presión ascendente también es impulsado por un cilindro de aceite;
2) Acción de transmisión intercambiada en la viga H: Mientras tanto, las 2 piezas de los rodillos enderezadores superiores solo giran, sin elevación, formando fuerza de fricción y transmitiéndose a la viga H hacia adelante. A partir de esto, podemos ver que la estructura de la máquina principal YTJ60/YTJ80 es diferente de la YTJ40/YTJ50;
3) Adaptarse a distintos anchos de brida de viga H: El cambio de distancia entre los rodillos de alineación de banda izquierdo y derecho también se impulsa con cilindros de aceite. Este es el diseño único de la máquina enderezadora de vigas en H hidráulica de alta resistencia Wuxi JACK YTJ60/YTJ80.

Selección de modelos adecuados de máquina enderezadora de bridas de vigas Wuxi JACK IH

Esto debe considerarse en los siguientes 3 puntos técnicos críticos de:
1) El máximo. capacidad de enderezamiento y requisitos especiales según las piezas del cliente: espesor de brida y límite elástico de la viga H;
2) Mejorar la eficiencia para satisfacer la demanda de los clientes;
3) Presupuesto de compras adecuado aplicable a las expectativas del cliente.
Accionamiento hidráulico YTJ80
Motor de accionamiento HYJ800
Motor de accionamiento HYJ40
Accionamiento hidráulico YTJ50

1. El máximo. Capacidad de enderezamiento y requisitos especiales de la maquinaria de enderezamiento de vigas en H:

Esto se pondera sobre la base de:
1) El máximo. espesor de la brida de la viga H --- 40/ 50/ 60/ 80/ 100 mm;
2) Límite elástico del acero al carbono H Beam --- Trabajo medio 235MPa; Servicio pesado 345MPa , 485MPa;
3) Tamaño especial de la viga H --- La dificultad técnica de la brida de la viga H no solo radica en el máximo. límite elástico y espesor de la brida, pero también el ancho mínimo de la brida. . Por ejemplo, para un funcionamiento efectivo de YTJ80, el ancho de la brida de la viga H debe ser ≥500 mm;


2. Eficiencia de enderezamiento de la máquina enderezadora de vigas en H hidráulica y con accionamiento por motor:

1) Velocidad de trabajo: Normalmente, todos los modelos de Maquinaria Enderezadora de Vigas IH trabajan a velocidad constante, con varios grados de 6.300/ 9.000/ 17.000 mm/min. --- Los clientes pueden indicar que se diferencia de la potencia de los motores de accionamiento;
2) Comparativamente, las otras 2 máquinas principales en la línea de producción de vigas H: la máquina ensambladora de vigas H y la máquina soldadora SAW de vigas H, deben funcionar en el rango continuamente ajustable de 240-2400 mm/min.;
3) Por lo tanto, la estación de enderezamiento no es el cuello inferior en el flujo del proceso de soldadura de la línea de producción de vigas H. Por lo general, un juego de máquina enderezadora de bridas de vigas H puede cumplir completamente con los requisitos de producción.


3. Presupuesto de inversión en la máquina enderezadora de bridas de vigas IH:

1) La serie HYJ ( viga H accionada por motor , en vertical ) tiene la cotización de menor nivel y se aplica ampliamente en la producción de vigas H pequeñas y medianas;
2) La serie YTJ ( viga H de accionamiento hidráulico , en vertical ) tiene una cotización más alta y una mayor capacidad de enderezamiento. Hoy en día, para el año 2026, debido a que se ponen en práctica cada vez más construcciones de estructuras de acero más pesadas y construcción de puentes, la selección de clientes para la máquina enderezadora de vigas hidráulicas en H serie YTJ tiene una tendencia a aumentar rápidamente;
3) La serie WJ ( viga H con accionamiento hidráulico , en horizontal ) tiene la cotización más alta, debido a su estructura especial y mayor eficiencia de enderezamiento: se enderezan 2 piezas de viga H, duplicando la eficiencia. Sin embargo, para la mayoría de los clientes, no es necesaria una mayor eficiencia de enderezamiento porque, como se mencionó anteriormente, la estación de enderezamiento no es un cuello de botella en la línea de producción de vigas H;
4) Como conclusión, normalmente la eficiencia del enderezamiento no es un problema al seleccionar los modelos de máquina enderezadora de bridas para vigas H;
5) Una tendencia obvia en los últimos años, hasta el año 2026, es que el cliente selecciona cada vez más máquinas enderezadoras de vigas en H hidráulicas, teniendo prioridad sobre la serie HYJ con motor. Porque cada más vigas en H grandes y resistentes, con vez se utilizan un límite elástico de 345 MPa y 485 MPa y un mayor espesor de brida ( de 50 mm a 100 mm ) en el campo de la construcción de estructuras de acero y puentes.

Ingeniería para ordenar la cadena de valor de Wuxi Jack IH Beam enderezado

H máquina de alisado de brida de haz h

1 Hydraulic H Beam Straightening Machine 2
2 Hydraulic H Beam Straightening Machine 8 IMG_0107
3 Hydraulic H Beam Straightening Machine 14
4 Hydraulic H Beam Straightening Machine 13
5 Hydraulic H Beam Straightening Machine 2
6 Hydraulic H Beam Straightening Machine 34

Puesto en uso en la máquina enderezadora de bridas de vigas Wuxi JACK IH

Aquí tomamos como ejemplo la maquinaria enderezadora de vigas H con accionamiento hidráulico YTJ80 modelo más grande, que ha tenido un rendimiento de ventas bastante bueno en los últimos 2 años de 2025 y 2026:

1. Diseño en el sitio de la máquina enderezadora de vigas en H hidráulica Wuxi JACK YTJ80:

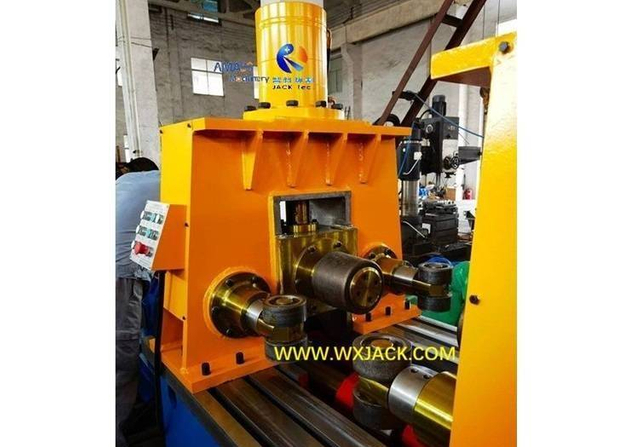

0 Máquina enderezadora de vigas hidráulicas en H

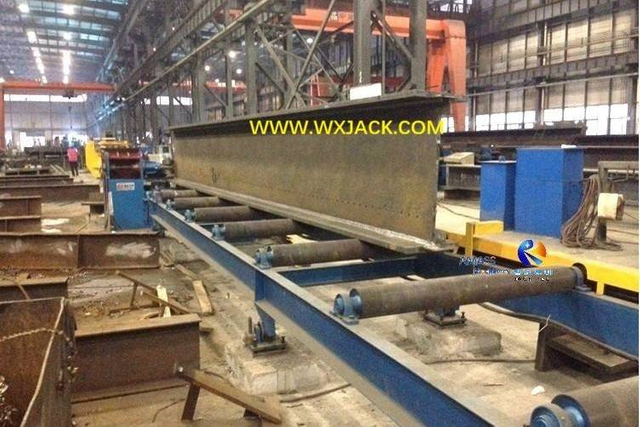

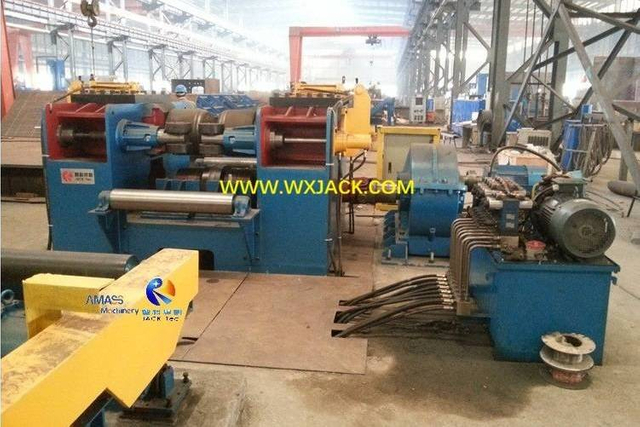

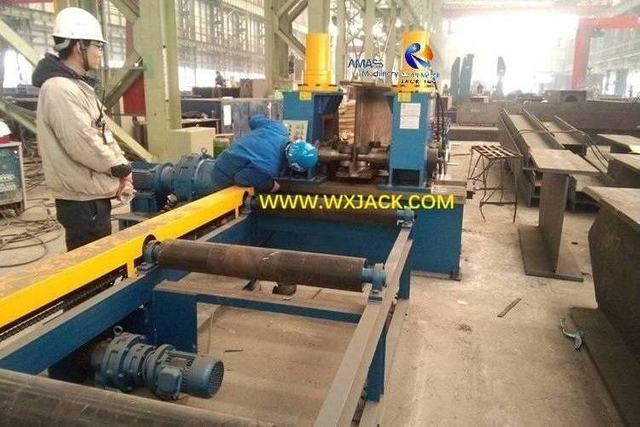

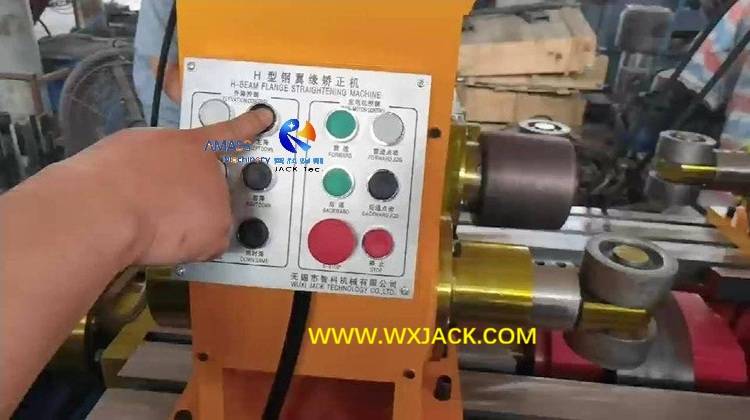

Funcionamiento in situ de Wuxi JACK YTJ80 en las instalaciones del cliente:

2. Bastidor principal mecánico de la maquinaria hidráulica para enderezar vigas IH JACK YTJ80 de Wuxi:

Vista frontal del bastidor principal mecánico de YTJ80 en el boceto de diseño: ( Fig.1 )

Máquina enderezadora de vigas H hidráulicas Fig1

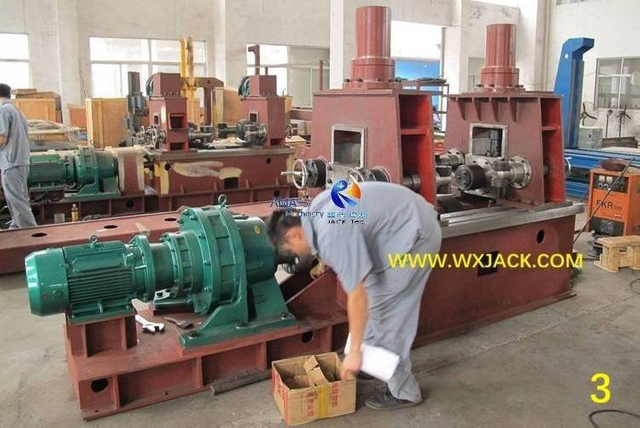

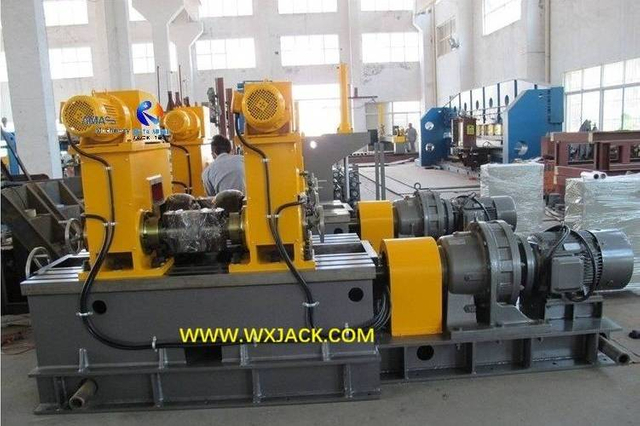

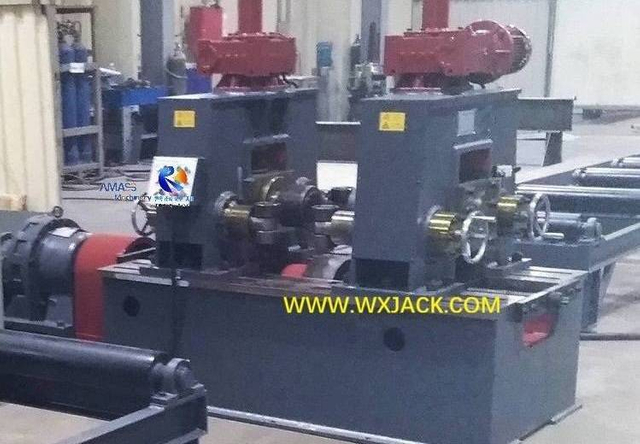

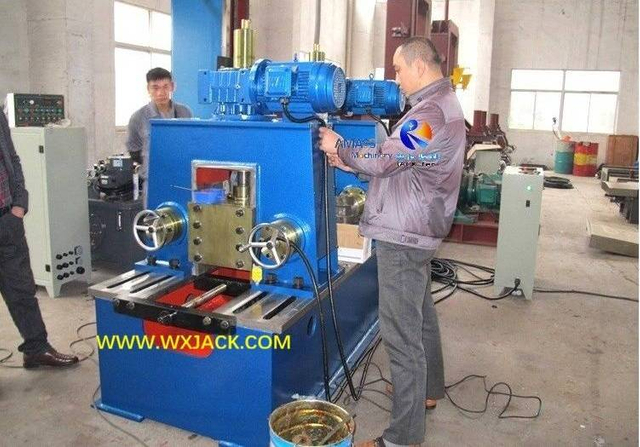

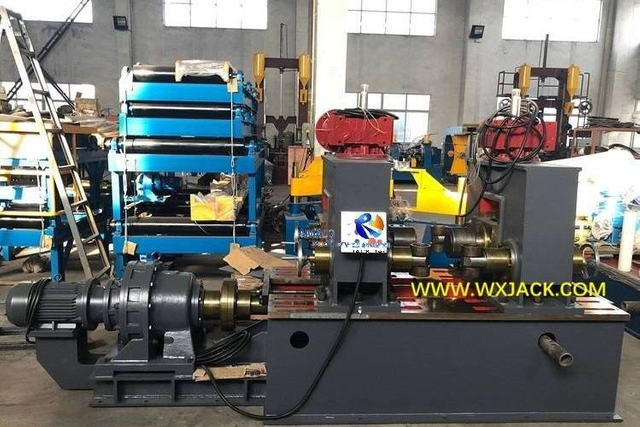

Fotografías tomadas en las instalaciones del cliente y en el taller de Wuxi JACK en diferentes modelos de máquina:

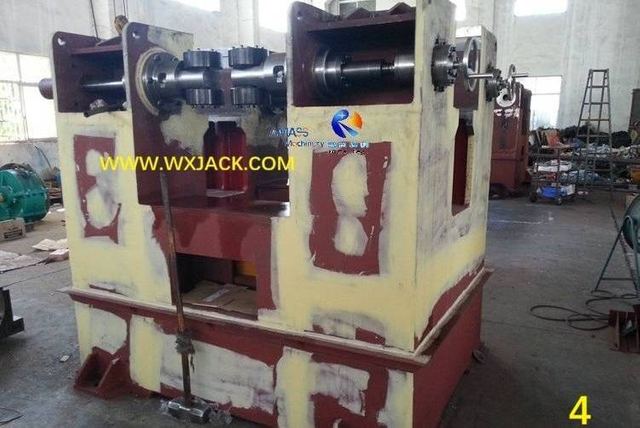

HYJ800 listo para su envío en el taller Wuxi JACK

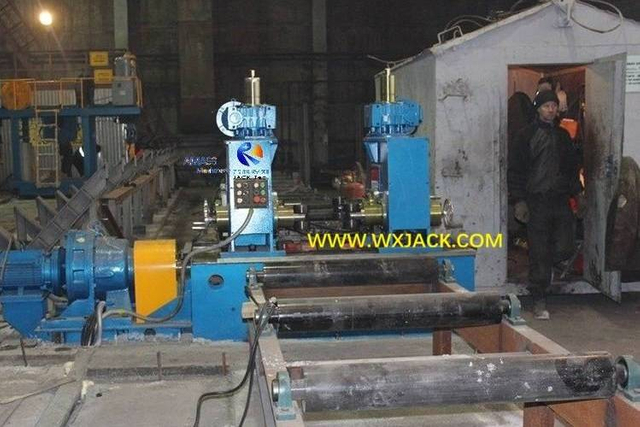

HYJ40 se instala en la planta de un cliente de Europa del Este

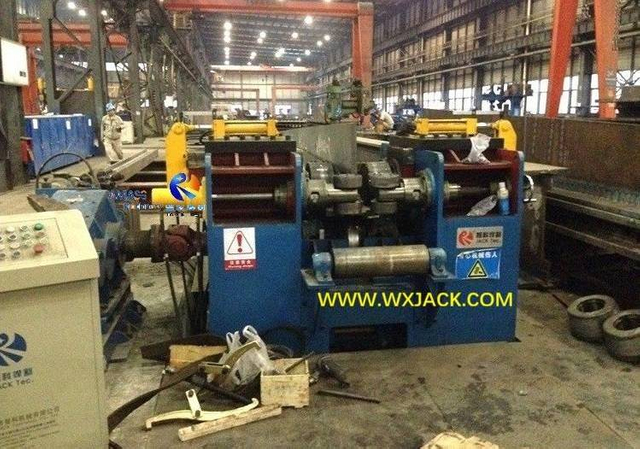

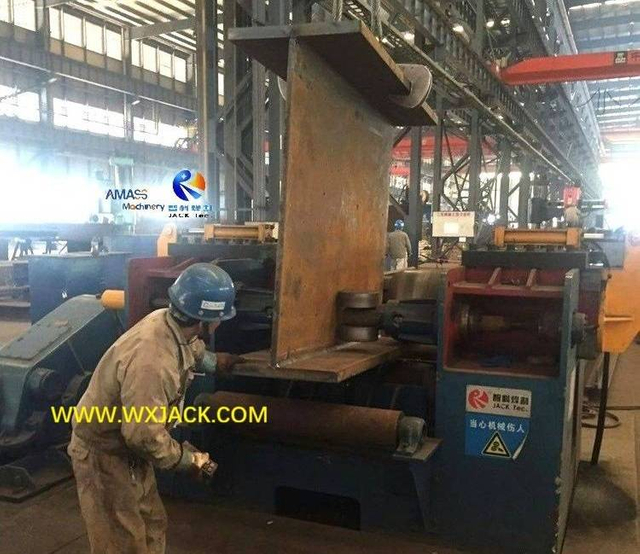

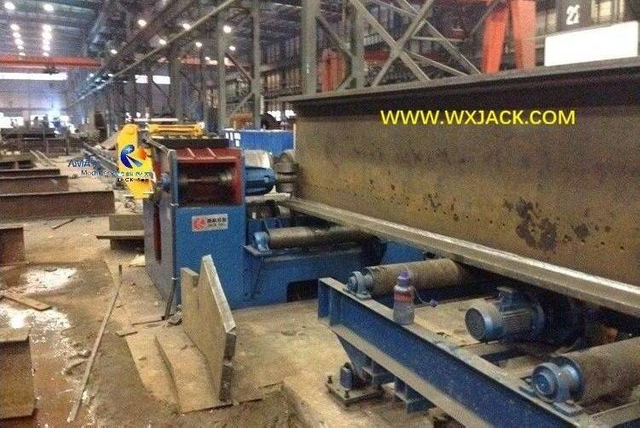

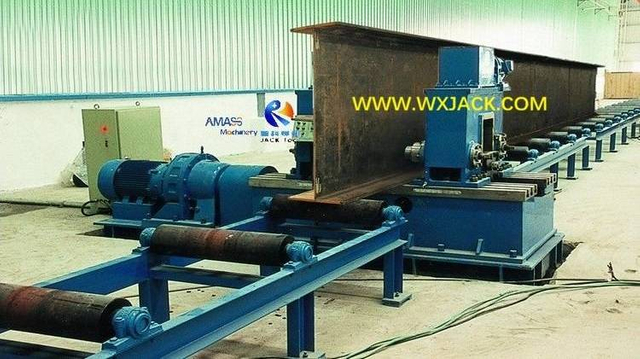

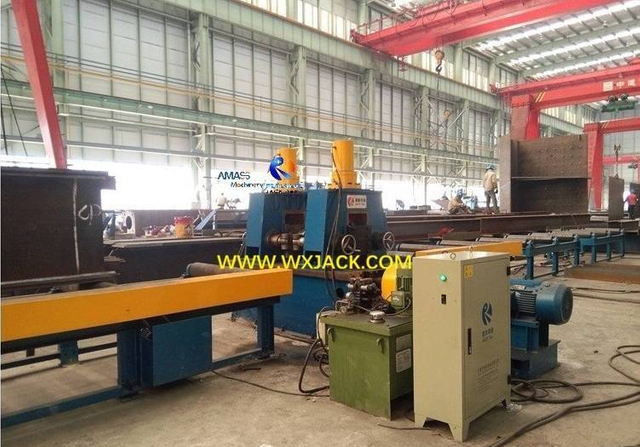

Sitio de operación del hidráulico YTJ60 / YTJ80 en la fábrica del cliente

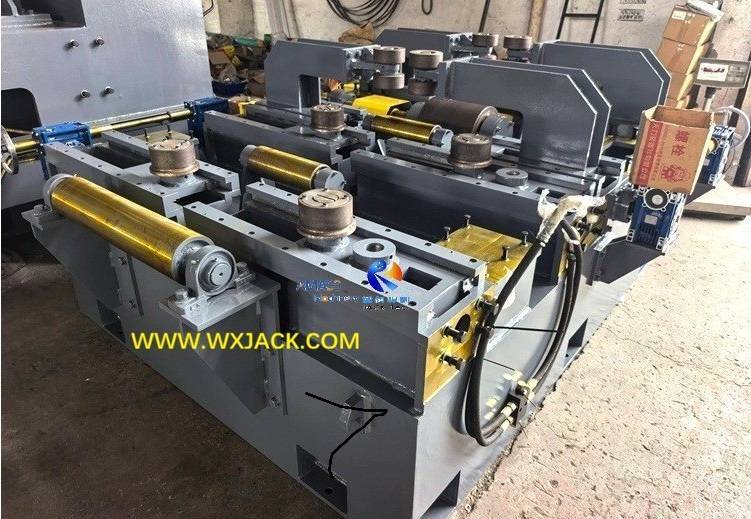

YTJ80 ensamblado para un cliente de Medio Oriente en el año 2026
1) Como se puede ver en el diseño impreso y las fotografías anteriores, el nivel de altura operativa de la máquina enderezadora de bridas de vigas Wuxi JACK H es adecuado para operadores adultos. Cumple con los requisitos de ergonomía;
2) La operación es segura y conveniente;
3) Esto es cierto con todos los tipos y modelos de maquinaria y equipo Wuxi JACK.

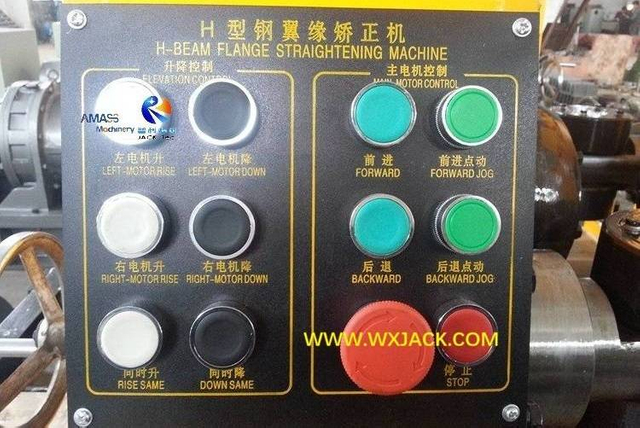

3. Operación del cliente en el sitio de la máquina enderezadora de bridas de vigas Wuxi JACK IH:

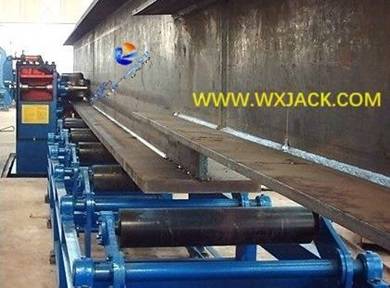

1) Como se puede ver en las fotografías 1.ª y 2.ª anteriores , la operación de enderezamiento de bridas de vigas H es intuitiva y fácil de usar. Las 2 piezas izquierda y derecha de los rodillos enderezadores instalados superiores se pueden ajustar juntas o una por una;

2) Control de proceso en la operación de enderezamiento en maquinaria vertical de enderezamiento de vigas IH:

Esto se centra principalmente en la modulación correcta en los siguientes dos aspectos:
a) Distancia de las 2 piezas de rodillos enderezadores de la posición superior, que se adaptan a diferentes anchos de ala de la viga H;
b) Carrera descendente de las 2 piezas de los rodillos enderezadores de la posición superior, según el espesor, la deformación y el límite elástico del ala de la viga H;
c) La banda está alineada con 2 pares de rodillos ensamblados simétricamente;
3) Control de precisión del enderezamiento: Los dos puntos anteriores se pueden confirmar instalando reglas de medición en el mecanismo de enderezamiento, como se muestra en la tercera foto ;
4) Pases de enderezamiento: para enderezar las 2 piezas de bridas en una viga H, la viga H debe pasar por la maquinaria de enderezamiento de vigas H 2 veces, con una viga H volteada 180° en el proceso;

4. Datos empíricos sobre el funcionamiento de la máquina enderezadora de bridas de vigas Wuxi JACK IH:

1) Regla general: para todos los modelos de maquinaria enderezadora de vigas H Wuxi JACK, existe una relación entre el espesor y el ancho de la brida de la viga H. Estos datos los damos en el libro manual de cada modelo;
2) Por ejemplo, a continuación se muestran datos empíricos sobre el funcionamiento del motor de servicio medio modelo HYJ800:
Espesor de brida ( mm ) -20 20-30 30-35 35-40
Ancho de brida ( mm ) 200-800 350-800 550-800 650-800

Wuxi JACK Otras máquinas para estructuras de acero además de la maquinaria para enderezar vigas IH

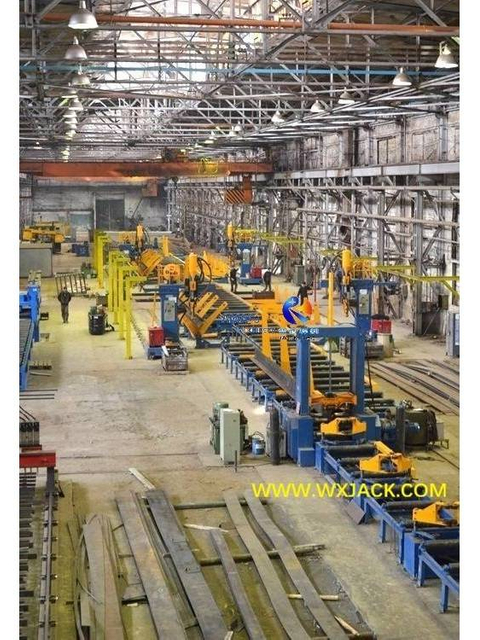

Línea de producción automática de soldadura de vigas H HB1500
Máquina de soldadura por puntos y ensamblaje de vigas en H Z15 3 en 1

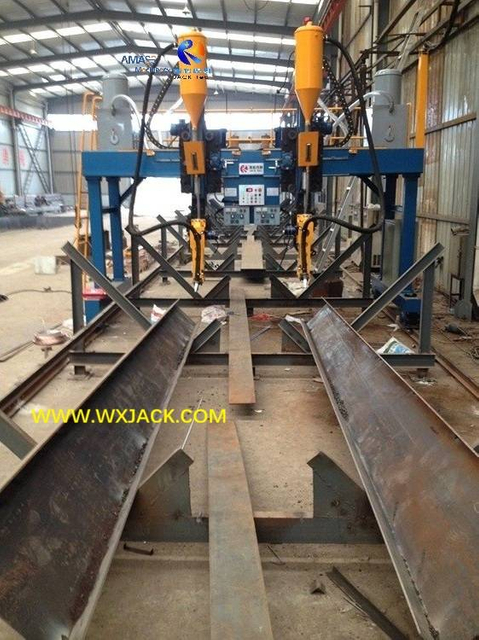

Máquina de soldadura con sierra de pórtico para vigas LHA5Z H

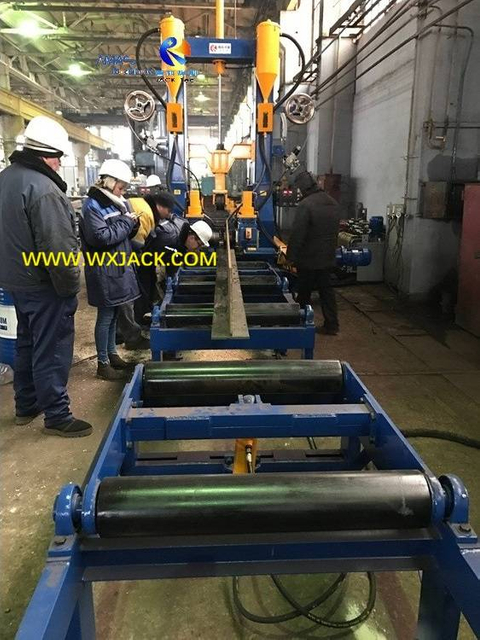

Máquina enderezadora y soldadora de ensamblaje de vigas en H modelo 3 en 1 PHJ15 (máquina de fabricación de vigas en H)

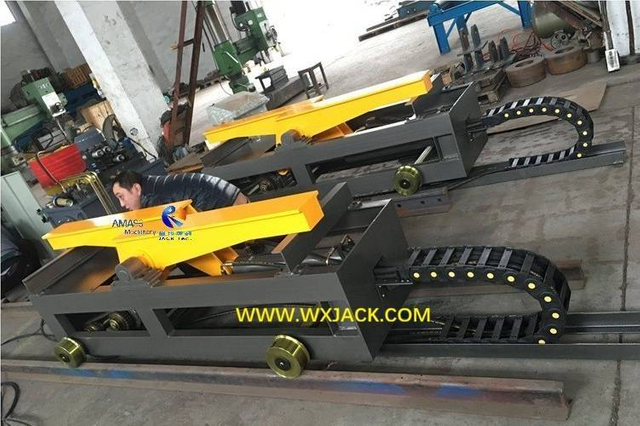

Impulsión del motor YF1520 que mueve la máquina hidráulica del volumen de ventas del haz de 180° H

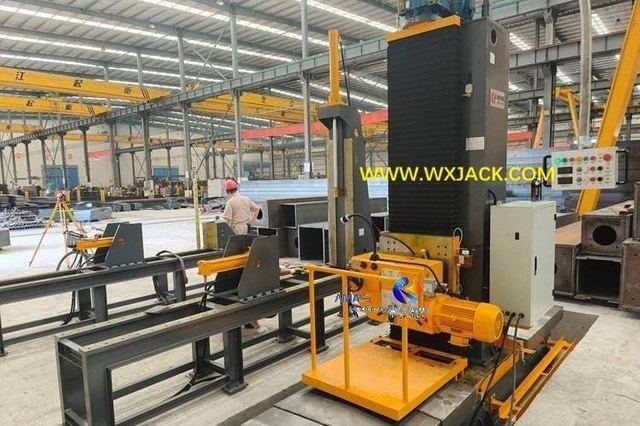

Fresadora frontal de viga DX1520 BOX H

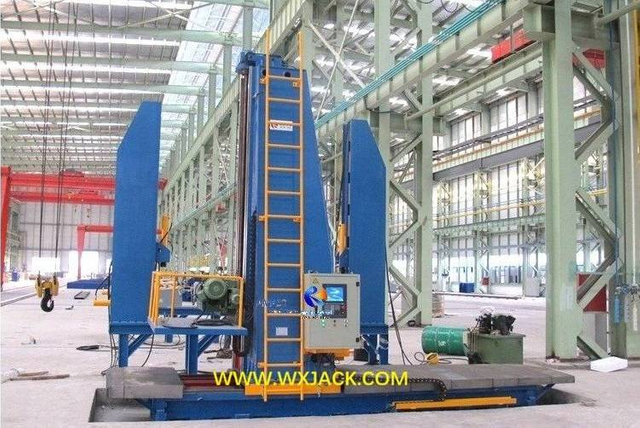

CNC-DX3030 CNC Control BOX H Fresadora frontal de viga

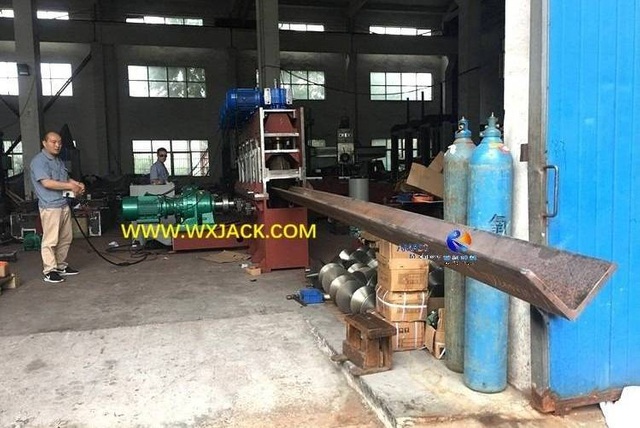

Máquina enderezadora de acero en ángulo ASM200 L

Preguntas frecuentes en Wuxi Jack ih Máquina de alisado de brida de haz

  • Q Cuál es la relación entre Wuxi JACK Technology Co., Ltd y Wuxi AMONTONE Machinery Co., Ltd?

    A Wuxi JACK se estableció a principios de 2009 que se especializa en el diseño y fabricación. Wuxi AMONTONE es la empresa especializada en la venta de productos de Jack y otros productos involucrados en el extranjero.

  • Q Cuál es su período de servicio?

    A 1) Tenemos 1 año gratis de garantía de forma gratuita para todos nuestros productos desde la fecha de aceptación de los productos por los clientes;
    2) Seguimos dando nuestro mejor servicio al cliente al vencimiento del período de garantía con
    mejor precio;
    3) Ofrecemos a nuestros clientes piezas de repuesto con el mejor precio;
    4) Al recibir la información de los clientes, el tiempo de respuesta es de 2 horas para
    clientes de China continental, y dentro de 1 día, el más largo (dependiendo de la zona horaria)
    para clientes en el extranjero;
    5) Damos un servicio que cubre la instalación, puesta en servicio y la formación de nuestros productos;
    6) Damos consultamos a nuestros clientes en todas las cuestiones técnicas involucradas

  • Q Tiene el extranjero sucursal o venta?

    A Actualmente no. Pero tenemos socio a largo plazo de más de 10 años en Rusia y Asia Central, donde tenemos muy amplia base de clientes. (Son empresas locales que distribuyen y ayuda al servicio de nuestros productos)
    Para tener alguna consulta sobre nuestros productos, por favor utilice forma de contacto que aparece más arriba. Le daremos respuesta dentro de 24 horas tras recibir la petición de usted.

  • Q Tienes una sucursal o la oficina de venta en el extranjero?

    A Actualmente no. Pero tenemos una pareja a largo plazo de más de 10 años en Rusia y Asia Central donde tenemos una base de clientes muy amplia. (Son empresas locales que distribuyen y ayudan a servir a nuestros productos)
    Para tener alguna consulta sobre nuestros productos, utilice la forma de contacto mencionada anteriormente. Le daremos comentarios dentro de las 24 horas después de recibir la consulta de usted.

  • Q Tiene la lista de precios de sus productos?

    A Debido a que nuestros productos son de ingeniería con el tipo de pedido, no tenemos la lista de precios en la actualidad. Para obtener información detallada de nuestros productos, se puede ir a los productos de esta página web a la vista; Y se puede descargar desde la descarga debajo de información de este sitio web.
    Si tiene alguna solicitud en nuestros productos, póngase en contacto con nosotros a su conveniencia.

  • Q Cuál es el alcance del servicio de su empresa (productos, su aplicación y modo de negocio)?

    A Diseño y Fabricación y Venta (Incluyendo Servicio Post-Venta) por debajo de la máquina y equipos:
    Placa de metal / equipos Tubería / haz de soldadura / corte / maquinado;

    Asamblea haz H Welding enderezar la máquina Integral;
    Junto a la placa de tope de la máquina;
    Haz Cara final fresadora;
    H línea del haz de producción (incluyendo la máquina de la Asamblea, de tipo Gantry soldadura por arco sumergido máquina, enderezar la máquina, Transportadores de acero);
    CNC Pipe Intersección corte de la máquina;
    CNC / Gaza placa de fuego / de plasma máquina de corte;
    CAJA línea del haz de producción (incluyendo la máquina de la Asamblea), Electro Slag máquina de soldadura, soldadura por arco sumergido máquina, haz Máquina fresadora de superficie);
    T línea del haz de producción (incluyendo la máquina de montaje, soldadura por arco sumergido máquina / máquina de soldadura de CO2);
    Soldadura el rodillo giratorio;
    Soldadura Manipulador;
    Posicionador de soldadura;
    Varios especializada máquina de soldadura

    Estos equipos se utilizan ampliamente en la industria de la estructura de acero, construcción de barcos, la construcción de puentes, recipiente de presión, petroquímica, etc.

  • Q Cuáles son los términos de pago de sus productos?

    A Para los clientes chinos continentales, aceptamos el pago con cuentas de transferencia en RMB;
    Para los clientes extranjeros, aceptamos el pago en T / T y L / C a la vista en USD; Liquidación directa entre EURO y RMB.

  • Q Cómo contactar con usted?

    A Puedes conseguirnos por correo electrónico oficial:support@wxjack.com;sell@wxjack.com
    Cuenta de Google & YouTube:Betty20210224@gmail.com;
    Mobile & WeChat & Facebook: 86 15852755799; 13621515089
    QQ: 3214565680
    Tel: 86-510-83297829

Otros productos que poseemos además de la máquina de alisado de la brida del haz de la viga

Máquina de alisado de acero ASM63 ASM63 ASM63 de propósito general
Máquina de alisado de acero ASM63 ASM63 ASM63 de propósito general
1. ¿Qué puede hacer ASM63 por el cliente?
2. ¿Por qué necesitas una máquina de alisado de ángulo?
3. Los buenos puntos de la máquina de la serie ASM:
4. Vista técnica sobre ASM63:
5. Parámetros técnicos de ASM63:
0
0
Máquina de volcado de la cadena de trama U doble individual en haz de estructura de acero
Máquina de volcado de la cadena de trama U doble individual en haz de estructura de acero
1. Propósito del equipo
2. Estructura y principio de trabajo del equipo
3. Proceso de operación en equipos
4. Unidades principales y gama de equipos de suministro
5. Parámetros técnicos del equipo
0
0
Viga simétrica ZHJ18 Modelo 3 en 1 máquina de soldador de haz H vertical H
Viga simétrica ZHJ18 Modelo 3 en 1 máquina de soldador de haz H vertical H
A. Resumen del producto sobre el modelo ZHJ18:
B. Comparación técnica en la serie PHJ versus ZHJ:
C. Control de calidad en la serie PHJ y ZHJ 3 en 1:
D. Parámetros técnicos de ZHJ18:
0
0
Línea de producción automática de haz de soldadura de alta calidad HB-Serie HB
Línea de producción automática de haz de soldadura de alta calidad HB-Serie HB
1. El beneficio de la línea automática de la serie HB:
2. Diseño:
3. Parámetros técnicos:
0
0
Máquina de soldadura de unión de tope plana de la operación HMI MP23
Máquina de soldadura de unión de tope plana de la operación HMI MP23
A. Especialidad y función de MP23: Función / Función de Operación
B. Estructura, celdas de funciones principales y principio de trabajo de MP23: Unidades principales/ Principio de trabajo
C. Técnica avanzada y operación de MP23: la técnica de núcleo crítico/ unidades críticas/ flujo de soldadura de doble capa/ pinza/ operación de la pieza de trabajo
D. Características mecánicas de MP23: Cuerpo/ placas principales ALLACIÓN Durante los transportadores de soldadura/ entrada y salida de la entrada a tope
E. Parámetros técnicos de MP23
0
0
HMI Control Función avanzada SXBJ-12 Máquina de fresado de borde grande
HMI Control Función avanzada SXBJ-12 Máquina de fresado de borde grande
A. Función de SXBJ-12:
B. Estructura y unidades principales en SXBJ-12:
C. Sistema de alimentación de placas de acero en la pieza de trabajo en SXBJ-12:
D. Sistema de control eléctrico de SXBJ-12:
E. Parámetros técnicos de SXBJ-12:


0
0
Miembro de columna de acero usa la máquina de fresado de cara DX1520
Miembro de columna de acero usa la máquina de fresado de cara DX1520
A. Función y aplicación de DX1520: piezas de trabajo aplicables/ ¿Qué servicio puede DX1520?
B. Tabla de sujeción de la pieza de trabajo de DX1520: Tarea de la tabla/ estructura de sujeción de la pieza de trabajo
C. Estructura de DX1520: Camino de dirección de ancho estacionario/ Mirada de columna vertical/ carro de cabeza de fresado
D. Parámetros técnicos de DX1520
0
0
DX1530 Estructura de soldadura Máquina del extremo para el extremo para piezas largas
DX1530 Estructura de soldadura Máquina del extremo para el extremo para piezas largas
A. Alcance y uso amplio de modelos DX15XX y DX12XX SIZ convencional: modelos convencionales de máquina / uso / fondo
B. Estructura y principio de trabajo de los modelos convencionales: Principio general de estructura/ trabajo/ fresado Control y pantalla de velocidad de trabajo
C. Unidades principales de los modelos convencionales: rodamiento de bolas de servicio pesado Hiwin Preciso Guidera/ Panel de operación/ Protección en Guiderail/ Marco principal mecánico/ cabezal de fresado/ lubricación/ cabezal de corte de fresado
D. Parámetros técnicos de los modelos estándar DX12XX y DX15XX

0
0

Blogs sobre maquinaria enderezadora de vigas Wuxi JACK H

  • H Beam Assembly Weld Enderezar las ventajas de aplicación de la máquina integral en la producción de estructura de acero

    H Beam Assembly Weld Enderezar las ventajas de aplicación de la máquina integral en la producción de estructura de acero
    Fuerte capacidad de producción de un conjunto de viga de 3 en 1 h endereza la máquina integral; El costo de ahorro que se beneficia de la función integral de 3 en 1 h de la máquina de soldadura de haz; Capacidad fuerte de la máquina de fabricación de haz de 3 en 1 I; Estilo de trabajo y operación en 3 en 1 máquina de soldadura de haz vertical H; RESUMEN Y BORRES DE PRUEBA WUXI Jack en una máquina de fabricación de haz de 3 en 1 h Leer Más
  • ¿Sabes qué es la máquina de soldadura del ensamblaje de haz H endereza la máquina integral?

    ¿Sabes qué es la máquina de soldadura del ensamblaje de haz H endereza la máquina integral?
    ¿Por qué tan popular de la máquina integral de enderezado de soldadura de la viga tan popular de 3 en 1 h? Definición y esbozo en una máquina de fabricación de haz de 3 en 1 h Demanda del mercado en 3 en 1 Función integral H Máquina de soldadura de haz Secuencia de procedimiento de máquina de soldadura de haz automática de 3 en 1 h Resumen en Wuxi Jack 3 en 1 h Beam Assembly Weld Machine Integral Machine Leer Más
  • Preparación antes de usar la máquina de alisado de soldadura del ensamblaje del haz I

    Preparación antes de usar la máquina de alisado de soldadura del ensamblaje del haz I
    Condiciones de trabajo ambientales de la máquina de alisado de soldadura de ensamblaje de haz 3 en 1 I; Condiciones de potencia de la máquina automática de soldadura de haz de 3 en 1 h; Capacidad de elevación del taller para el soldador de haz H vertical 3 en 1; Fundación e instalación de la máquina de soldadura de haz automática de 3 en 1 h; Aceite mecánico y aceite hidráulico de la máquina de fabricación de haz 3 en 1 I; Materiales de soldadura utilizados en la máquina automática de soldadura de haz de 3 en 1 h Leer Más
Hogar

Hogar productos Sobre nosotros I+D personalización Preguntas más frecuentes Blog Contáctenos

WUXI AMASS MACHINERY CO., LTD
WUXI JACK TECNOLOGÍA CO., LTD
0510-83297829
Idioma Inglés: 15852755799;
Idioma chino: 13621515089
support@WXJACK.com
No. 2, Ouyang Road, ciudad de Luoshe, ciudad de Wuxi, provincia de Jiangsu, China
CONTÁCTENOS
© Wuxi AMASS Machinery Co., Ltd 2021 Todos los derechos reservados.
备案证书号： 苏ICP备13045244号-1
