Miembro de columna de acero usa la máquina de fresado de cara DX1520

A. Función y aplicación de la máquina de molienda de caras de extremo de tubería DX1520 :

1. Pipes de trabajo aplicables de la máquina de molienda de caras del lado de la tubería:

Como el modelo más popular de la caja de acero de soldadura de la serie DX Box IH Beam Side Freshing Machine , DX1520 no solo se usa ampliamente en fresado en piezas de trabajo de estructura de acero regular: Box / Cross / I / T / H Beam , sino también las otras piezas de trabajo comunes de: tuberías / tanques , etc., etc., que tiene forma de sección transversal de Circular: Circular:

1)  Viga de caja convencional y haz H para fresado de cara final: ( Fig.1 )

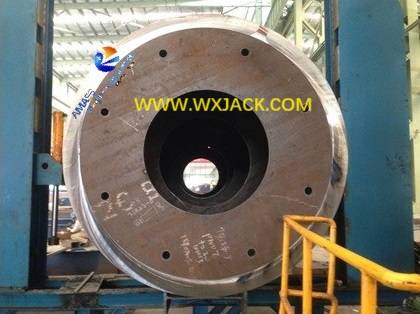

2) tubería para fresado de la cara del extremo: ( Fig.2 )

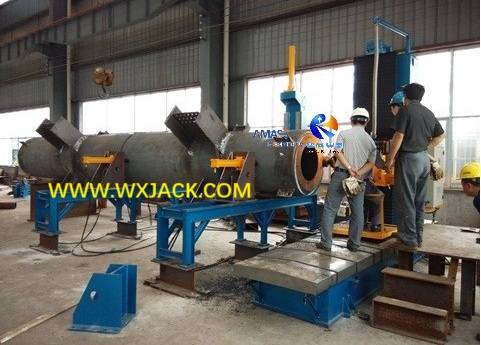

3)  Sitio de operación: un conjunto de máquinas modelo Wuxi Jack DX1520 , funciona en el sitio del cliente, realizando fresado de cara lateral en una pieza de φ1,200 mm de diámetro de la estructura de la tubería de 10 m de longitud : ( Fig.3 )

2. ¿Qué servicio puede proporcionar el cliente DX1520 Pipe IH Beam Side Freshing Machine para el cliente?

1) Uso amplio: como se menciona en lo anterior, no solo la pieza de trabajo de la sección transversal de forma redonda, como el miembro de la estructura de tubería, sino también todo tipo de miembros de la estructura de soldadura, como H Beam/ I Beam/ Box Haz ... se puede mecanizar con esta máquina automática;

2) Especificaciones: DX1520 pertenece a uno de los modelos más populares. Tiene:

A) Área de fresado de cara de extremo válido horizontal  de 1,500 mm y 2,000 mm horizontal , coinciden perfectamente con:

b)  Haz H terminado entregado desde la línea de producción de haz HB1500 H , y haz de caja terminada desde Box1200 / Box1500 Box Beam Production Line;

3  . ​ ​

1) Esta máquina es un tipo de control de retransmisión ordinario . Lo que significa que su cabeza de fresado se mueve fácilmente hacia arriba y hacia abajo, o traza izquierda y derecha, pero no más complicada dirección inclinada:

2) Sin CNC, la operación de fresado de la cara final en los miembros de la estructura de la tubería no es tan fácil como la máquina de fresado de la cara del extremo de la tubería CNC :

3) Operación en esta máquina para el miembro de la estructura de la tubería necesita una hábil alineación de la cuchilla facer por operador:

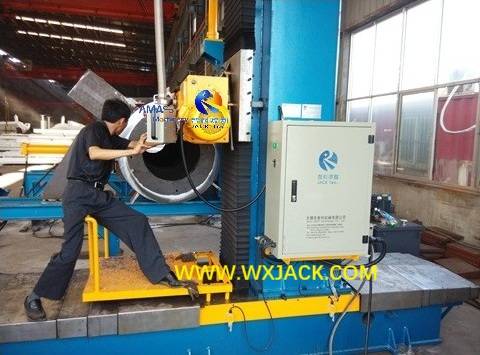

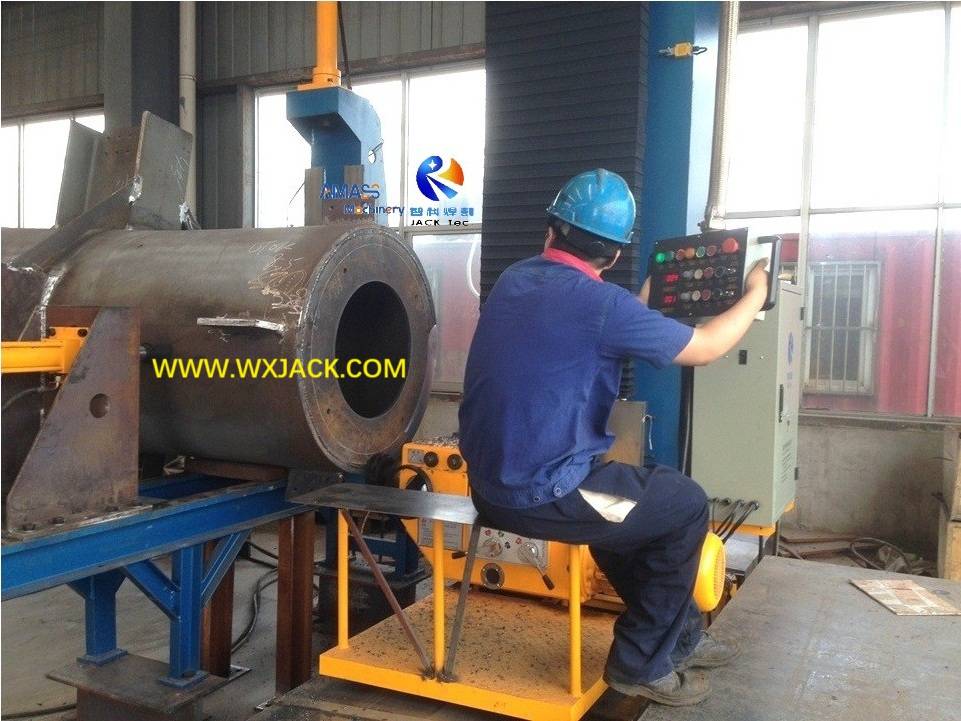

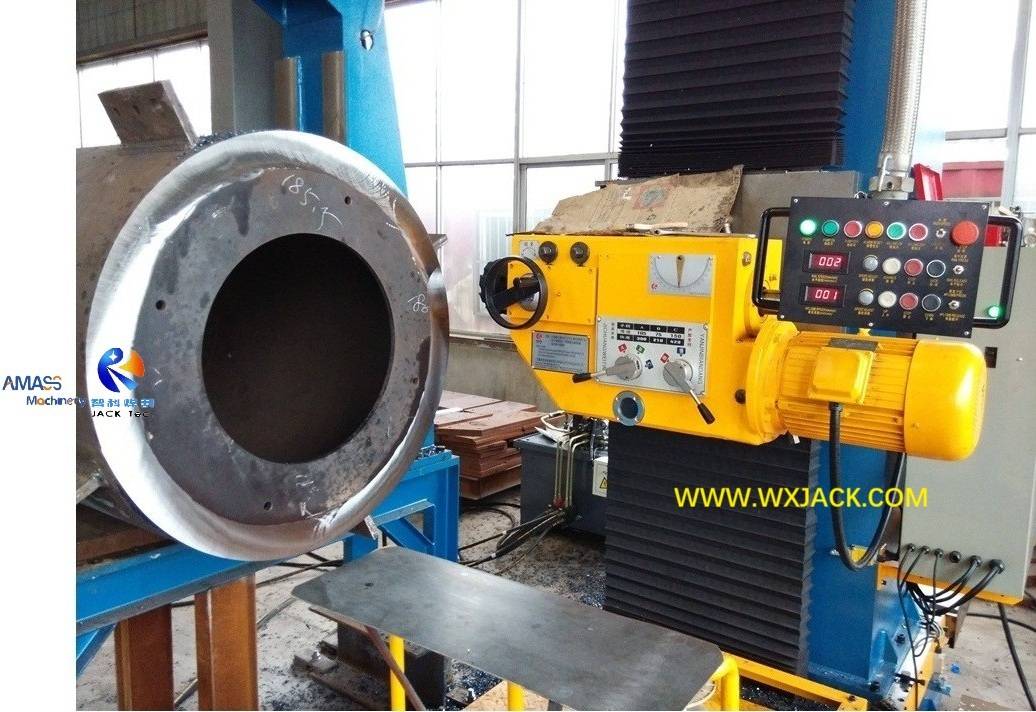

4)  El operador veterano funciona en la fresado de la cara del extremo de la tubería, con la máquina modelo Wuxi Jack DX1520 : ( Fig.4 )

5) Por otro lado, al realizar piezas de trabajo de fresado de cara en el extremo del ángulo recto y el borde recto, la máquina exhibe una potente capacidad de mecanizado y eficiencia.

B. Tabla de sujeción de la pieza de trabajo de DX1520 Máquina de fresado de la cara del lado de la tubería:

1. Tarea de la mesa de sujeción de la pieza de trabajo para la caja IH Máquina de fresado de caras del tubo de haz:

1) Necesidad: para asegurarse de que el resultado elegible de la fresado de la cara, las piezas de trabajo procesadas en DX1520 y otros modelos pequeños de tamaño mediano, deben fijarse debido a su peso ligero relativo, en comparación con las piezas de trabajo para máquinas de servicio pesado, durante la operación de cara final;

2)  Función: la rejilla y la mesa de sujeción de accionamiento hidráulico son para sujetar la pieza de trabajo de manera ajustada y confiable, amortiguando la vibración de la molienda y disminuyendo en gran medida el ruido, en el proceso de operación de molienda de caras finales;

3)  Especialmente para las piezas de trabajo de estructura de acero de tubería con larga longitud, que tienen forma de sección transversal irregular, y no son fáciles de inclinar de cerca y de manera confiable. El papel de su tabla de abrazadera realmente es importante , para obtener un rendimiento de molienda de cara final constante y de alto estándar:

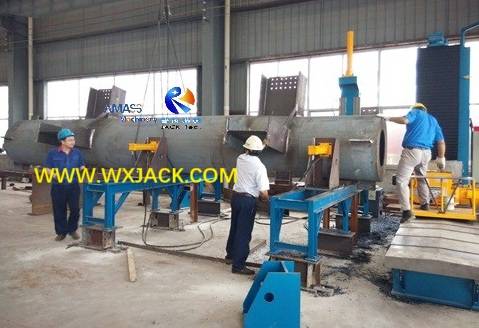

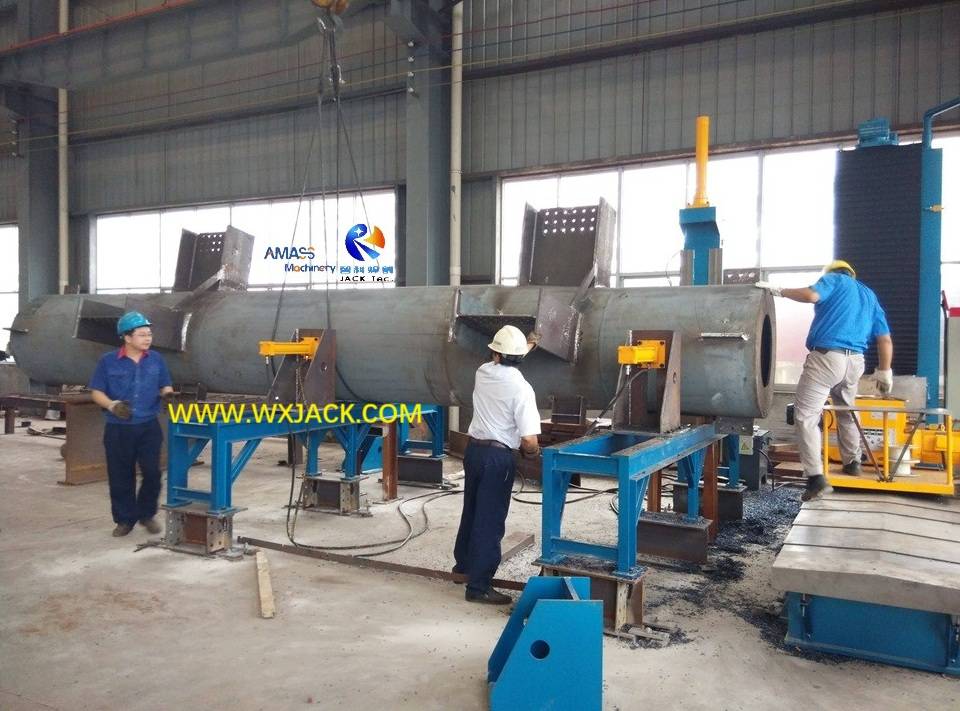

4)  Azule y seguro tanque de tubería grande: más de 20 m+ longitud, φ1,200 mm de diámetro, 3 toneladas más peso, en Wuxi Jack DX1520 Máquina de fresado de la cara del lado del modelo: ( Fig.5 )

2. Estructura de la tabla de sujeción hidráulica de la caja de estructura de acero de soldadura IH Máquina de fresado de la cara del extremo del haz:

1)  Tipo dividido: la tabla de sujeción es una estructura separada del marco principal de la máquina. Lo que significa que su posición de instalación se puede ajustar, en función de la condición práctica;

2)  Composición: para la configuración predeterminada, un conjunto de máquina modelo DX1520 tiene 2 conjuntos de tabla de abrazaderas:

A)  1 conjunto de mesa de acumo de actuación hacia abajo y de sujeción hacia el lado , con una distancia más cercana al marco principal de la máquina. La abrazadera descendente es mediante una varilla superior, conducida con cilindro de aceite hidráulico;

b) 1 conjunto de tabla de sujeción de actuación lateral , con más distancia al marco principal de la máquina, también conducido con cilindros de aceite:

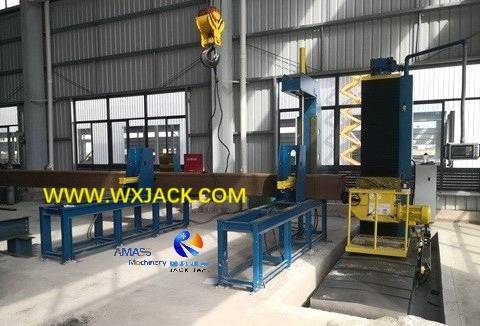

1) Disposición y operación de tablas de abrazadera de la pieza de trabajo, en Wuxi Jack DX1520 Modelo I H Máquina de fresado de la cara del extremo del haz: ( Fig.6 )

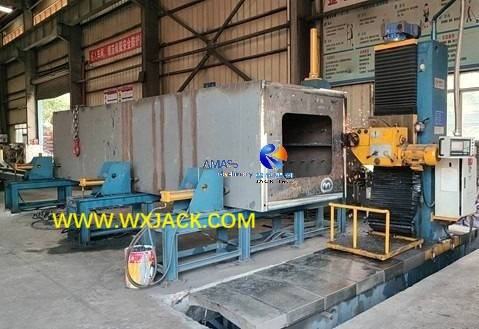

2)  Cuando la longitud de la pieza de trabajo es demasiado larga para sujetar de manera confiable, el 3 ^rd de la tabla de sujeción de actuación lateral debe equiparse con la máquina: ( Fig.7 )

3)  Vista de distancia a corta distancia en la dirección de la sección transversal, sujetar la pieza de trabajo del tanque de tubería de tubería, en Wuxi Jack DX1520 MÁQUINA DE FRESIÓN DEL PUBE MODELO : ( Fig.8 )

C. Estructura de la caja de estructura de acero de soldadura DX1520 IH Fresión de la cara del extremo del haz:

El cuerpo principal mecánico de un conjunto típico de máquina de la serie DX incluye tres componentes principales de:

1. Machadura de cartera de caras de la cartera del tubo de viga de ancho estacionario:

1) Esta es la base de todo el conjunto de máquina. Los dos índices críticos para su rendimiento son suficiente fuerza y nivel de nivel estricto;

2)  La demanda de su fuerza y rigidez está garantizada con su tecnología de materia prima y de proceso :

a) Esta cama está hecha de aceros de alta resistencia y miembros de la estructura de soldadura;

b) Después de ser soldado y fabricado en forma, todo el conjunto de lecho base se trata térmicamente integralmente con recocido, garantiza la no deformación y el uso de la máquina a mucho tiempo:

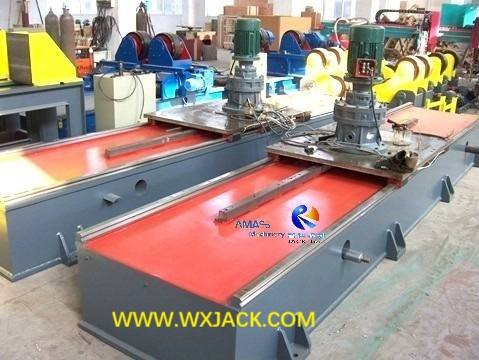

c)  Machine de modelo Wuxi Jack DX1520 : ( Fig.9 )

3)  La nivelación del lecho horizontal está garantizado con una guideril lineal precisa de servicio pesado ensamblado y el proceso de instalación en el sitio del cliente. Hay una estipulación en la nivelidad de esta IH Máquina de la cara del lado del tubo de haz: tolerancia de 0.2 mm/m , y o 0.6 mm a lo largo de toda su longitud;

4) En condiciones especiales, los clientes solicitan una cama base hecha de fundición, que tiene un costo de fabricación mucho más alto, pero una capacidad especial:

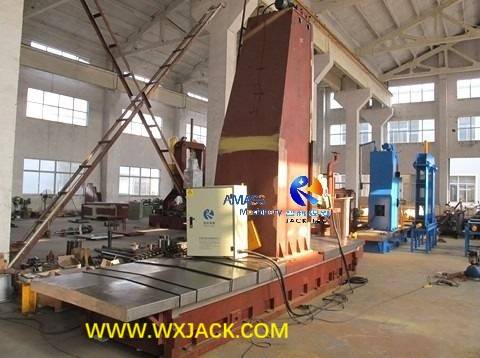

BED BASE DE CASTING WUXI JACK I H HEAM END MÁQUINA DE MARCA: ( Fig.10 )

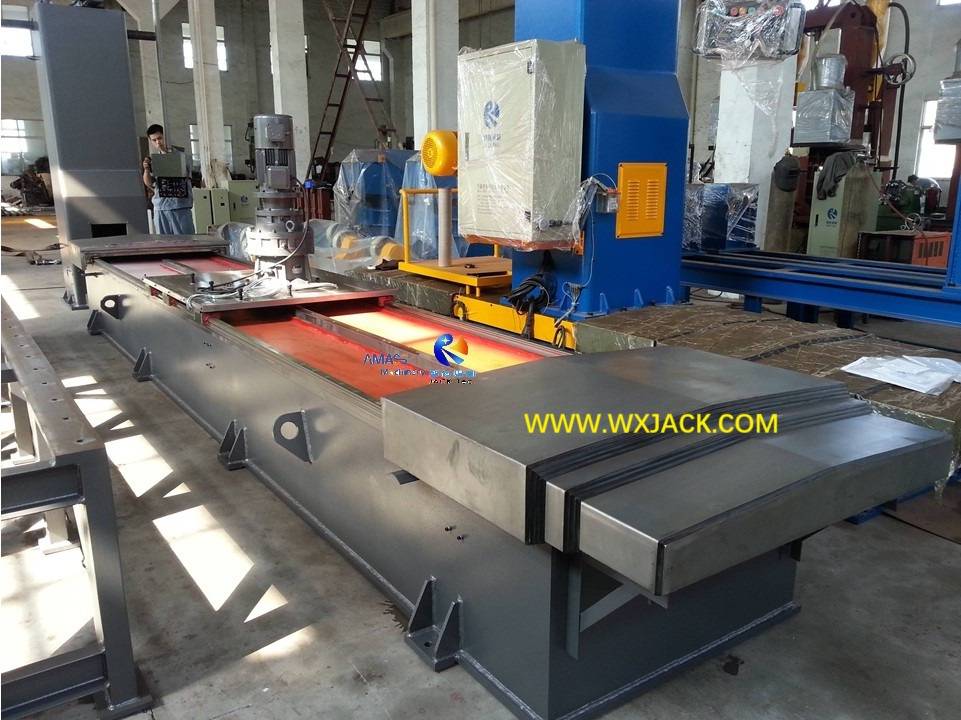

2. Mover la columna vertical de la máquina de caracol de la tubería de haz de acero:

1)  Movimiento de trabajo: durante el trabajo, la columna vertical se mueve a lo largo de la guía lineal precisa horizontal del lecho base, en la velocidad de la operación de fresado de cada extremo ( 150 ~ 800 mm/min. ), O inactivo ( 1200 mm/min. ) Cuando no está en el trabajo;

2)  Instalación: esta columna vertical se instala en el lecho base horizontal, mediante una placa de instalación mecanizada;

3)    El punto de control crítico para esta columna vertical es su verticalidad con respecto al lecho base, que debe verificarse rigurosamente durante la instalación y puesta en servicio de la máquina:

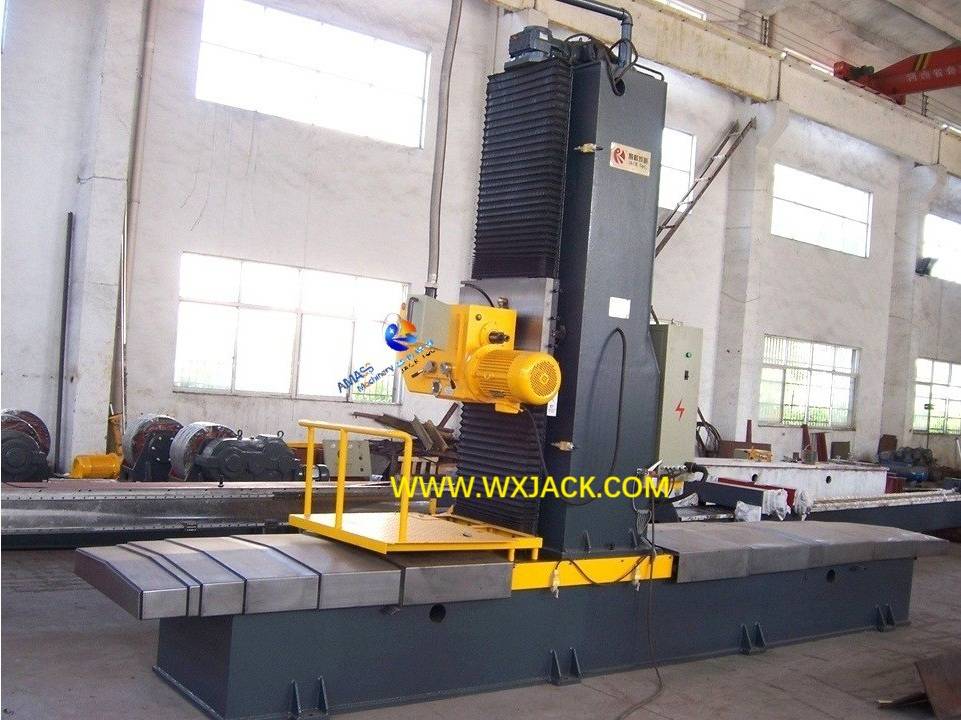

2 conjuntos de Jack Wuxi ensamblado DX1520 MÁSICA DE FRASIA DEL FINAL DEL MEDIO I H H VIDA: ( Fig.11 )

3. Carria de carcajadas de la cabeza de la viga de acero.

1)  Esta es una unidad de máquina de trabajo central. Se instala en la columna vertical, por medio de su placa de instalación mecanizada, en la orientación de horizontal, en todas las series de la serie DX de soldadura de la máquina de fresado de la cara de la estructura de acero, el cabezal de fresado se instala en posición horizontal, con el propósito de cumplir con el trabajo de fresado de la cara en el extremo:

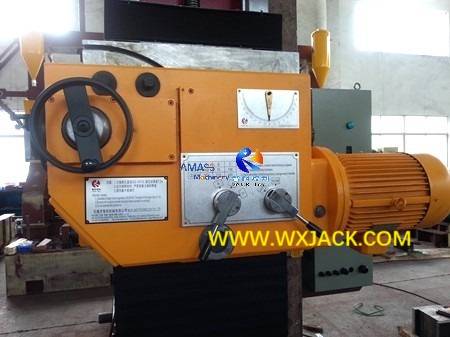

Unidad de cabeza de fresado , instalada en columna vertical, en Wuxi Jack DX Models Máquinas: ( Fig.12 )

2) Tipos dobles de velocidad: igual que la columna vertical, durante el trabajo, el carro de fresado se mueve hacia arriba y hacia abajo a la velocidad de trabajo ( 150 ~ 800 mm/min. ) Al realizar un trabajo de fresado de la cara final, o en velocidad de inactividad ( 1200 mm/min. ) Cuando no está en el trabajo.

D. Parámetros técnicos de la caja de estructura de acero de soldadura DX1520 IH Máquina de fresado de cara del lado del haz:
