HGZ80 Carrier de soldadura de soldadura de autoletición simple y operativa multifuncional

1. El uso del portador de rodillos de soldadura autoajustando multifuncional HGZ80 :

1)  Función: Esta serie de lecho de rodillo de soldadura se usa principalmente para la rotación de piezas de trabajo cilíndricas en su rodillo de giro de soldadura, de modo que el procesamiento diferente se puede realizar en la pieza de trabajo: soldadura, fabricación, ensamblaje, pintura, etc.;

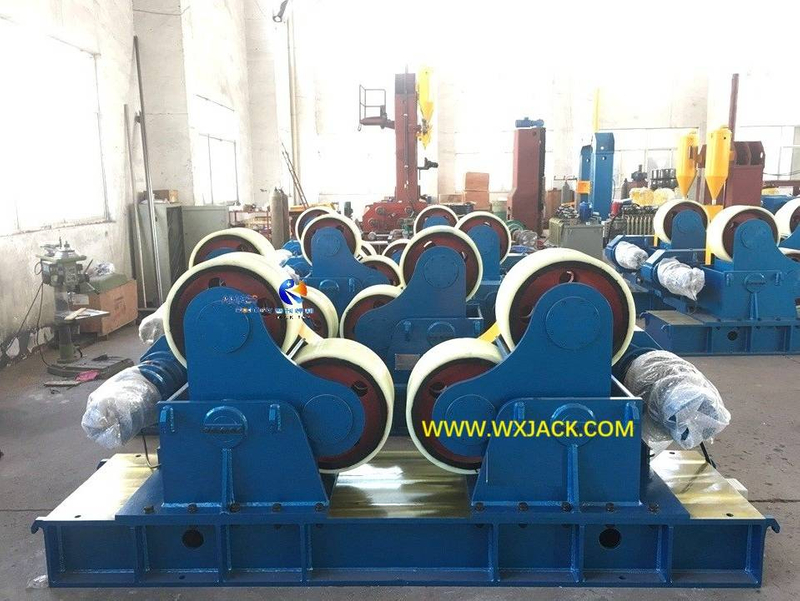

2)  Boceto de diseño de Wuxi Jack HGZ80 Modelo Autolor de ajuste de soldadura Roller, verifique a continuación:  ( Fig.1 )

3)  Formulario de aplicación:      el portador de rodillos de soldadura de autoletición a menudo se trabaja junto con el manipulador de soldadura , para implementar la tecnología de proceso de piezas de trabajo cilíndricas, en forma no solo de costuras circunferenciales, sino también de costuras longitudinales.

2.  Operación de HGZ80 Cama de rodillo de soldadura de autoletición multifuncional:

1)  Iniciación en la operación:

a)  Carga de tubería: para comenzar la ejecución oficial de este equipo de soldadura, eleve la pieza de trabajo cilíndrica sobre las dos parejas (cuatro piezas) de rodillo de giro de soldadura, que se instalan en los dos grupos de lecho de rodillo de soldadura;

b)  A continuación, comience en el botón giratorio en el panel de operación. La tubería cargada comienza en su rotación en velocidad lineal ajustable;

2)  Control de velocidad lineal giratoria:

a)  Hay un inversor de CA en el sistema de control eléctrico del rotador de soldadura de ajuste automático, para cumplir con la transmisión de frecuencia variable del rodillo y las piezas de trabajo de giro de soldadura  :

Colgante de funcionamiento a mano, con la perilla de ajuste de velocidad giratoria (color gris) y la pantalla digital en el colgante: ( Fig.2 )

b)  La perilla de giro del color gris en el colgante de operación se puede utilizar para administrar la velocidad giratoria con precisión, suave y conveniente;

3) Adaptación en el cambio de diámetro de la pieza de trabajo en el portador de rodillos de soldadura de autoletición HGZ80 :

A)  Para ser adecuado para revolver piezas de trabajo de cilindros de varios diámetros, hay dos piezas de rejilla de forma de aluminio, instaladas en el lecho de rodillo de soldadura. En cada uno de estos estanterías de forma de altavos hay dos piezas de soldadura en rodillo de giro:

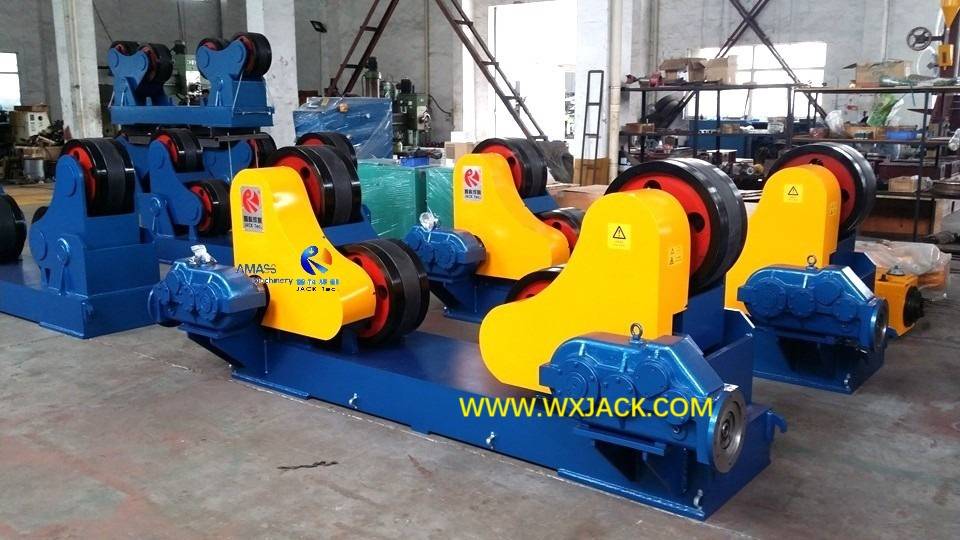

Pastelería de aluminio y rodillos de giro en rotador de soldadura autoaplonante: ( Fig.3 )

b)  Swing automático: después de que la pieza de trabajo se carga en el rodillo de giro de soldadura, los bastidores de forma de al mejor se balancearán alrededor de su eje de fijación automáticamente (aquí es donde se obtiene el 'ajuste de autopuesto'), lo que hace un buen contacto entre las dos piezas de rodillo de soldadura y la pieza de trabajo, ajustando automáticamente los trabajos de trabajo de varios diámetros, asegurándose de que el ángulo de trabajo en la pieza de trabajo se mantenga dentro del rango de 45~ 110 ° de trabajo ~ 110..

3. Disposición de HGZ80 modelo multifuncional de soldadura de ajuste de autoajuste:

1)  En el rotador de soldadura estacionaria automática del modelo HGZ80, no hay conexión física entre la sección de conducción del lecho de rodillo de soldadura (OR, bastidor de forma) y la sección del seguidor;

2) Entonces, la combinación de las secciones de conducción y seguidor es flexible y conveniente, lo que puede hacerse en función del peso y la longitud de la pieza de trabajo;

3)  Especialmente con servicio ligero y rotador de soldadura de servicio medio, como introdujimos en las secciones de productos anteriores, no es necesario fijar los bastidores de forma de alumno en tierra con pernos de anclaje;

4) Y, gracias al peso muerto ligero de todo el conjunto de lecho de rodillo de soldadura autojetante del modelo HGZ80, solo moviendo el equipo sin ninguna fijación, puede terminar la tarea de reubicar esta herramienta de soldadura de autoletición. Esto lo convierte en un rodillo de giro altamente eficiente.

4. Beneficio de HGZ80 Rotator de soldadura de autoletición multifuncional:

1)  Cantidad de rodillos de giro: como se introdujo en la sección anterior de los modelos de autoajuste de servicio medio HGZ, cada conjunto del lecho de rodillo de soldadura tiene cuatro piezas de rodillo de giro de soldadura. O en otras palabras, hay ocho piezas de rodillo de giro de soldadura en total, dentro de un conjunto de rotadores de soldadura automáticos;

2)  Este es especialmente un punto fuerte para grandes modelos de rotador de soldadura de autoletición de servicio pesado: que con cuatro pares de rodillo de giro de soldadura en un conjunto de la máquina herramienta de soldadura, la presión sometida a cada pieza de rodillo de giro de soldadura se mantiene al nivel mínimo, lo que puede evitar el problema del endurecimiento por el trabajo en frío después de la soldadura;

3)  Complementos :

El producto introducido en esta sección es el rotador de soldadura estacionaria. Para la unidad de motor o el tipo de mudanza de actuación manual, verifique la sección de productos de 'HGZ Series Electric Motor Drive MOVABLE MOVABLE GENERAL '.

5.  Parámetros técnicos del portador de rodillos de soldadura de autoletición HGZ80 :
