Rotador de soldadura de transmisión de varilla de seis borde HGK20 con ajuste del tornillo de plomo

A.  Uso de la transmisión de la varilla de seis borde HGK20 Rotador de soldadura de ajuste:

1. Función: este diseño especial de rodillo de soldadura y diseño es para llevar a cabo soldadura circunferencial externa en piezas cilíndricas con peso de hasta 20 toneladas, en el nivel superior de sincronización y precisión;

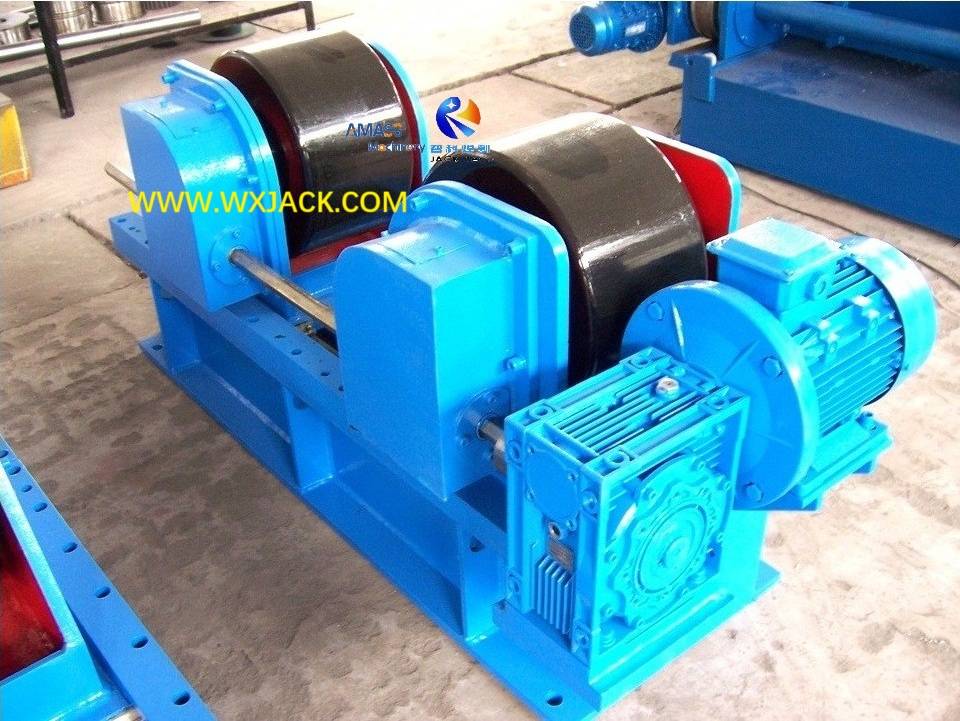

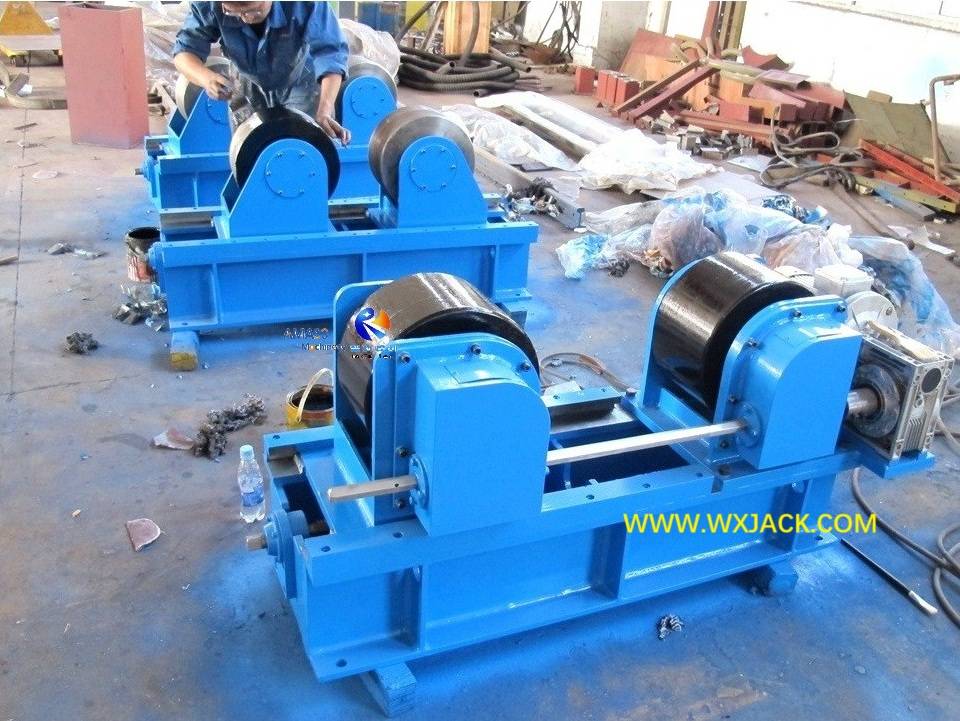

2. Bosquejo de diseño en Wuxi Jack HLK20 Capacidad de carga de 20 toneladas Rodillo de giro de soldadura de ajuste: ( Fig.1 )

B.   Composición y principio de funcionamiento de HGK20 Camón de soldadura de ajuste de tornillo de plomo:

1.   General constituye de HGK20 Tornillo de plomo que ajusta el rotador de soldadura de alta precisión:

Este equipo de soldadura de capacidad de carga de 20 toneladas está compuesto de:

1)   1 conjunto de lecho de rodillos de soldadura del segmento de conducción;

2)   2 conjuntos de lecho de rodillo de soldadura del segmento de seguidores;

3)   Unidad de mudanza manual de tornillo de plomo operativo;

4)   sistema de control eléctrico;

2.  Manaje de ajuste en HGK20 Tornillo de plomo de ajuste de ajuste de soldadura Roller:

1)  Ángulo circundante:  con el fin de ser adaptable para la rotación de diferentes diámetros, la pieza de trabajo, la distancia central entre las dos piezas de rodillo de giro de soldadura se ajusta manualmente a mano, haciendo un buen contacto entre la pieza de trabajo y el rodillo de giro de soldadura, asegurando el ángulo circundante del pie de trabajo dentro del rango de 45 ° ~ 110 °;

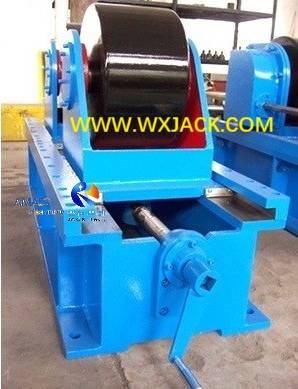

2)  Para las dos piezas de rodillo de giro de soldadura en el segmento de conducción del lecho del rodillo de soldadura, una es de tipo fijo, y el otro puede modularse su posición horizontal mediante la giro manual de la rueda de mano de la tornilla de plomo;

3. Modo de conducción en HGK20 Tresco de plomo Ajuste Rotador de soldadura de alta precisión:

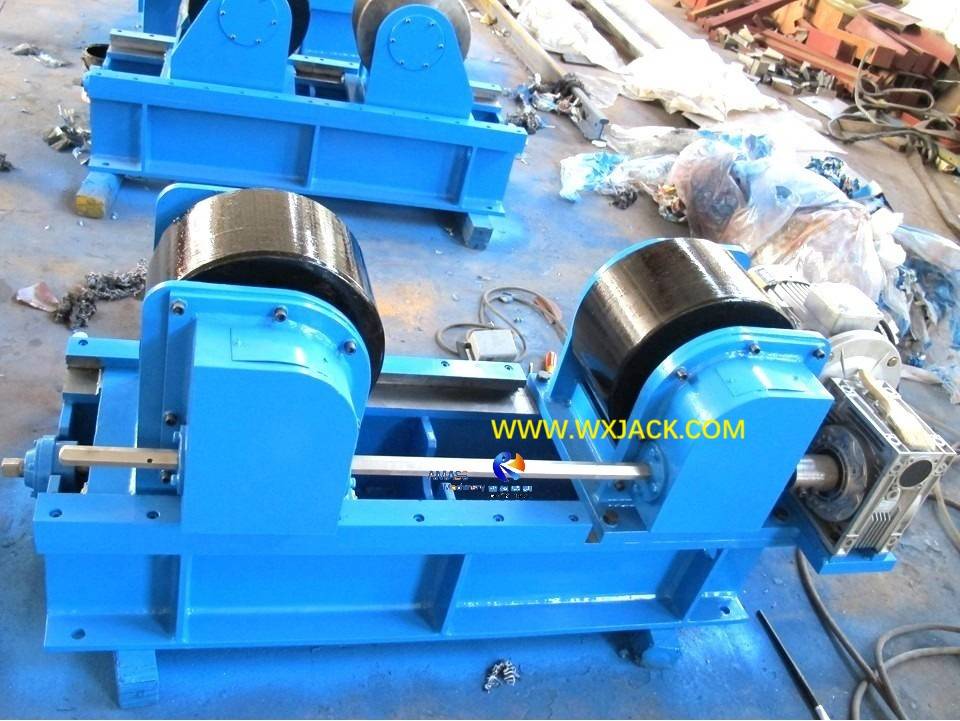

1)   Durante el período de trabajo, el revuelto de los dos grupos de rodillo de giro de soldadura se conduce con reductor del motor, que se dirige con un trozo de varilla de seis borde preciso de alta resistencia (aquí es donde llegó el nombre del rotador de soldadura de la barra de seis borde);

2) El revuelto en fase en la pieza de trabajo de ambos lados se transmite con engranaje de gusano, lo que hace que el rodillo de soldadura de alta precisión gire en continuo e infinito, y, a su vez, la pieza de trabajo que conduce a girar;

4.  Operación del rotador de soldadura de ajuste de tornillo de plomo HGK20 :

1)  Velocidad de soldadura:  la velocidad lineal de la pieza de trabajo mencionada anteriormente se controla sin paso (continuamente) por medio del inversor de CA, dentro del rango de 100 ~ 1000 mm/min., Modulado según la tecnología de soldadura en el sitio;

2) Para el movimiento y la reubicación de este equipo de soldadura, hay agujeros de elevación de propósito especial en el pedestal del lecho de rodillos de soldadura;

5.  Weld Turning Roller en HGK20 Camino de rodillo de ajuste de tornillo de plomo:

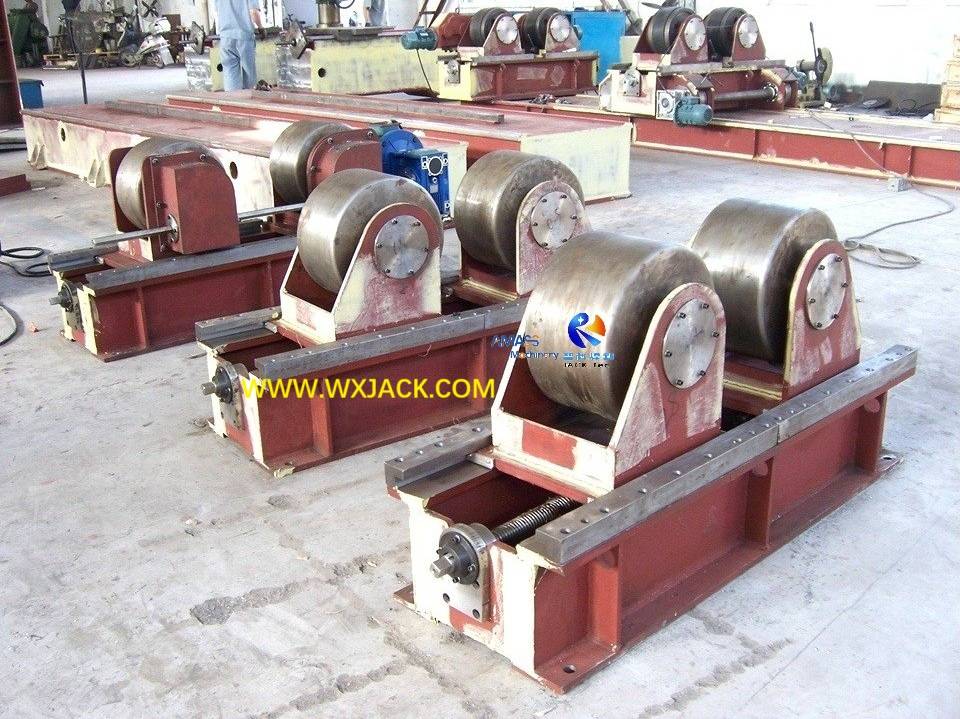

1)  Material y rendimiento: el rodillo de giro de soldadura es totalmente metálico, con fuertes puntos de buena dureza, resistencia a la presión, prueba de abrasión y larga usando la vida: ( Fig.2 )

2)  Dimensión: el rodillo de giro de soldadura tiene un diámetro de Ø350 mm, ancho lateral de 200 mm, que son aplicables para sujetar tubo de acero con diámetro en el rango de Ø220 mm ~ Ø600 mm.

C.  Vista técnica sobre el rodillo de giro de soldadura de ajuste HGK20 :

1.   El 1 ^ST Stage Motor Reducer:

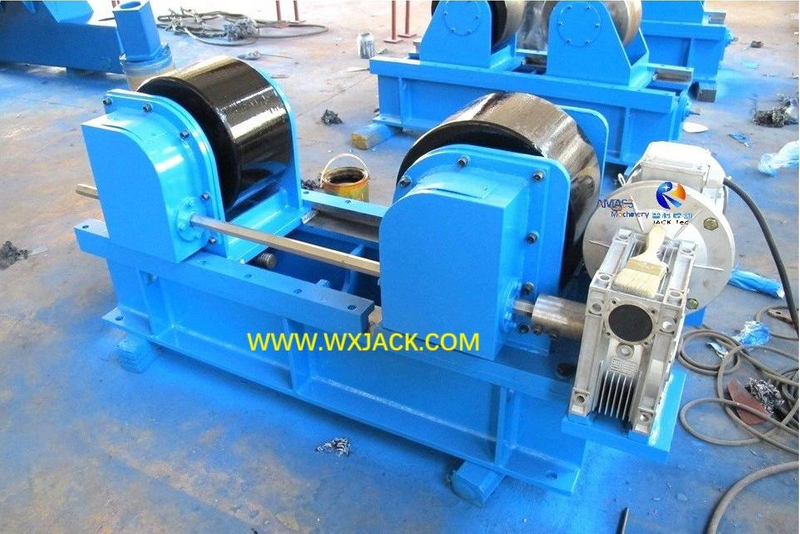

El reductor principal del motor equipado con esta serie de rotador de soldadura de ajuste de tornillo de plomo de alta precisión es el reductor de engranajes de gusano , en comparación con el reductor de engranajes cicloideos en el lecho de rodillo de soldadura de ajuste de tornillo de plomo HGK estándar convencional . Tiene un mejor rendimiento de la radiación de calor;

2.  Revoluciones de transmisión en el lecho de rodillos de soldadura de alta precisión HGK20 :

Por lo tanto, la transmisión está en forma de reductor de engranaje de gusano que conduce otro conjunto de reductores de engranajes de gusano, componiendo 2 etapas de reductor de engranaje de gusano;

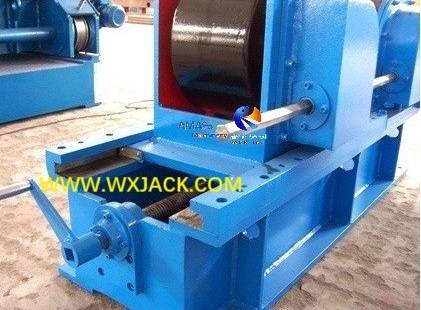

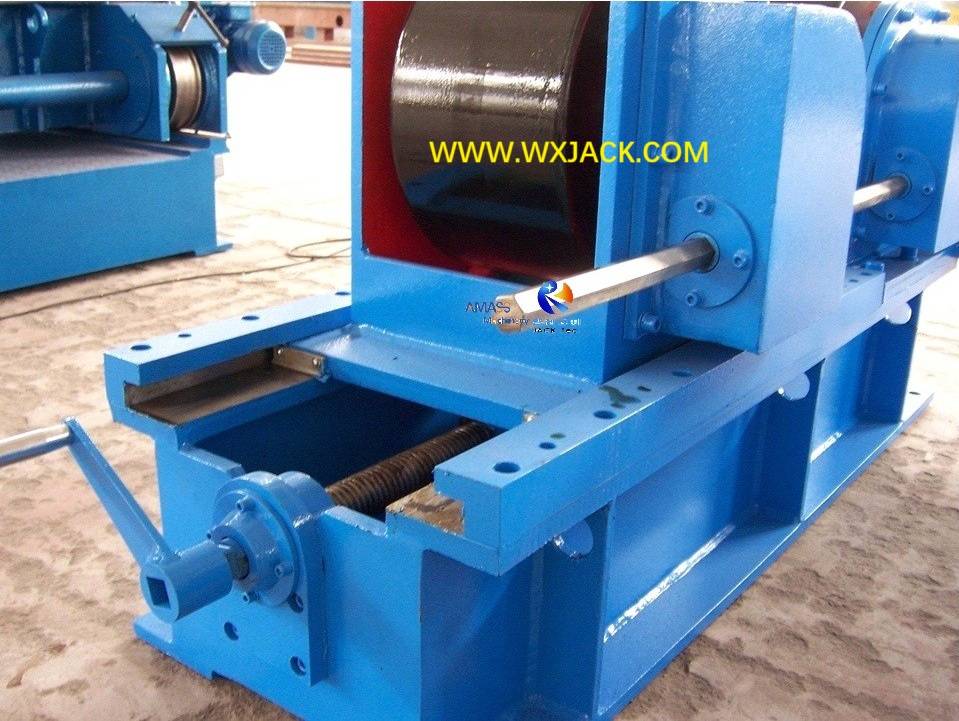

3.  Barra de manejo para girar el tornillo de plomo en HGK20 Rotador de soldadura de alta precisión: Vista de cierre:

( Fig.3 )

La barra manual de mango de operación en esta máquina herramienta de soldadura de alta precisión reemplaza la rueda de mano en los modelos convencionales de modelos de ajuste de tornillo de plomo de la serie HGK, que aparece en un par más grande de giro, lo que hace que el proceso de ajuste sea más eficiente;

4 . ​ ​

1)  Para la introducción en la versión de alta precisión en los modelos de ajuste de pernos de la serie HLK, verifique la sección del producto de 'HLK anti-drifting y rotador de soldadura ajustable de viaje por perno ';

2) Para la introducción de la máquina herramienta de soldadura de la serie autojusting, verifique la sección del producto de 'Capacidad de carga de nivel medio HGZ Serie HGZ Selfting Welding Rotator '.

D. Parámetros técnicos de HGK20 Rotador de soldadura de ajuste del tornillo de plomo:
