1) Capacidad: esta sección de producto del lecho de rodillo de soldadura de ajuste de tornillo de plomo con movimiento de viaje. Verifique las fotos adjuntas;
2) Como introdujimos en la sección del producto de la versión estándar de la soldadura de ajuste del rodillo de giro con el tornillo de plomo , hay muchas variantes sobre la base del diseño básico y la configuración del equipo giratorio de soldadura, para cumplir con la demanda específica de ciertos aspectos del cliente;
3) Y, en cuanto al lecho de rodillo de soldadura en sí, también hay varios tipos de diseño específico, que difieren entre sí de alguna manera.
Aquí solo usamos este específico de la unidad eléctrica como generalización en el grupo de subproductos de la cama de soldadura de viaje de motor de motor:
De las imágenes adjuntas podemos ver:

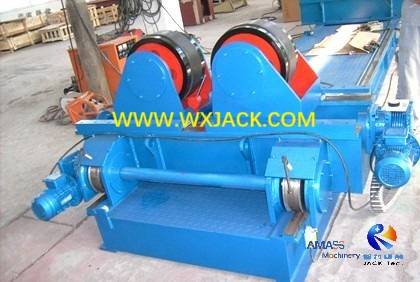

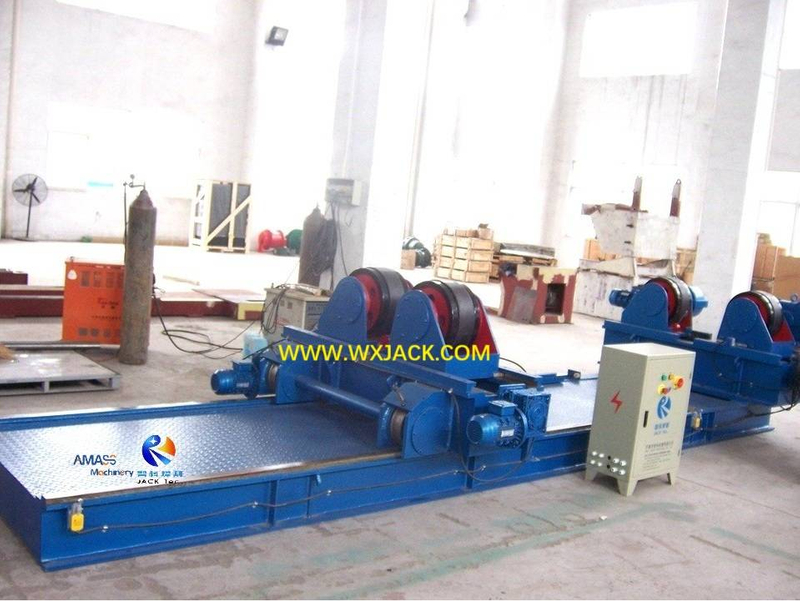

1) Límite de movimiento (plataforma estacionaria) del rotador de soldadura de viaje Wuxi Jack: ( Fig.1 )
A) El golpe de viaje de este rodillo de giro de soldadura de viaje está confinado dentro del alcance de la plataforma estacionario. Se puede ver una estación de trabajo;
b) También hay interruptores de límite instalados en ambos extremos de trazo de viaje;
a) Las guideras se ajustan a ambos lados de la plataforma estacionario, con interruptores de límite en su posición extrema;
b) Esto significa que, el movimiento del lecho del rodillo de soldadura aquí es un doble disco;

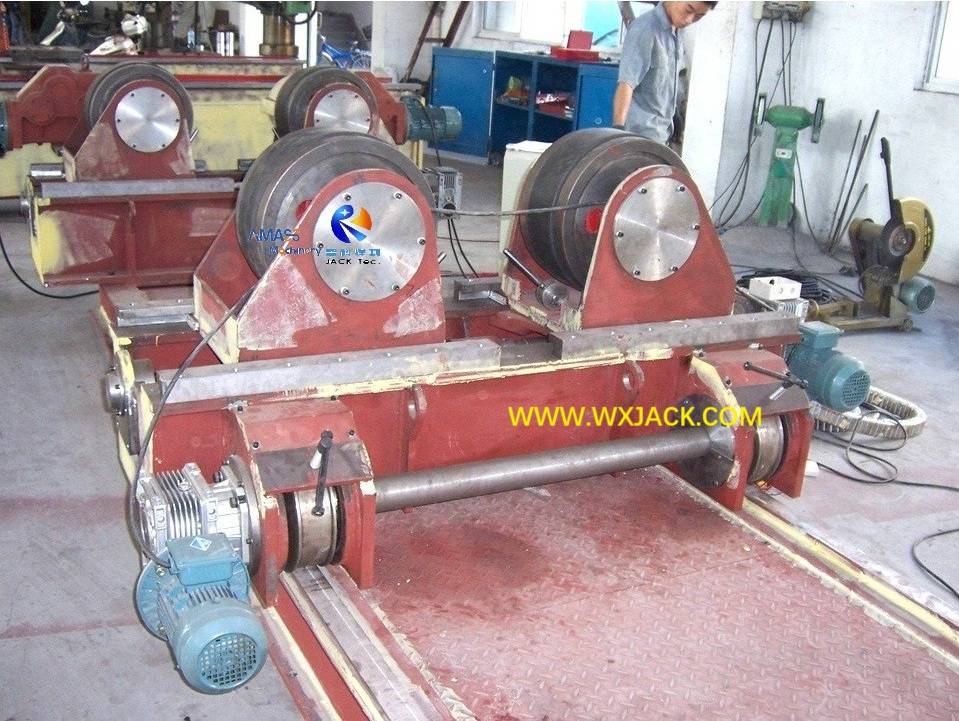

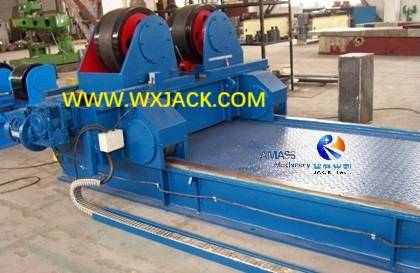

3) Ajuste la unidad en el rodillo de giro de soldadura itinerante: ( Fig.2 )
El lecho de rodillos de soldadura de la sección de conducción es estacionario, fijada en el punto de partida de un trazo de viaje;

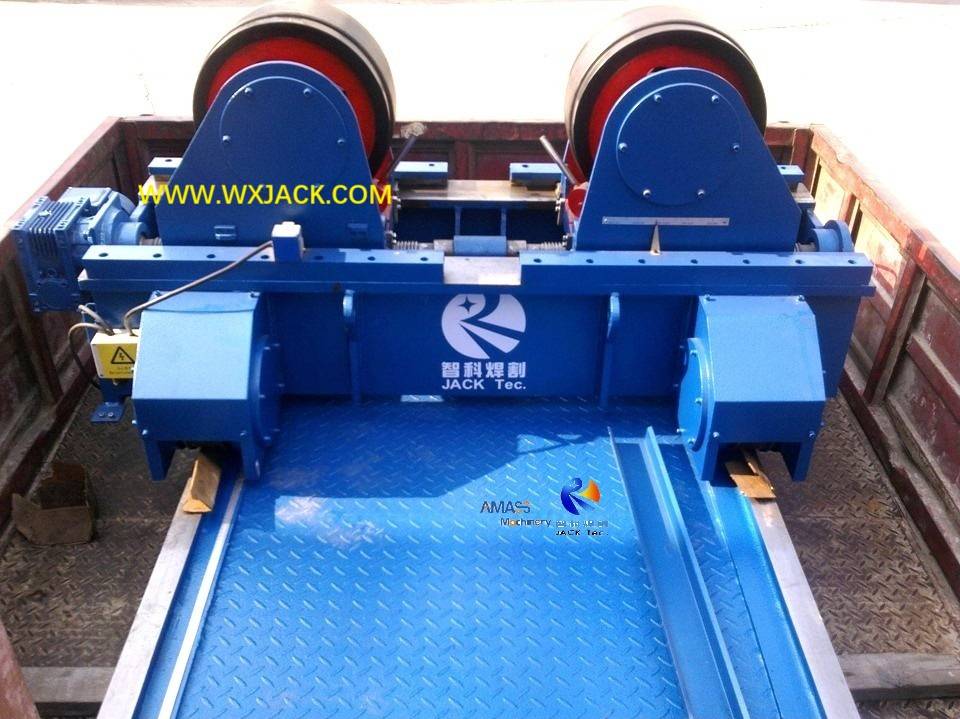

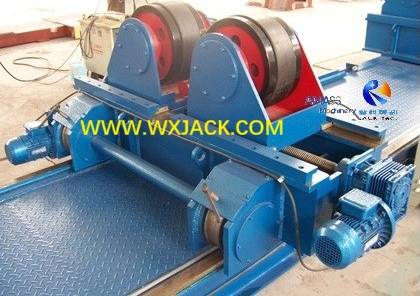

a) El lecho de rodillo de soldadura de la sección (seguidor) se puede recorrer, alimentado con reductor de motor: ( Fig.3 )
b) Entonces, en HGK Tipo de viaje de tipo Rotador de soldadura de ajuste, tanto el lecho de rodillo de soldadura de conducción como el seguidor se instalan con motores de CA: el motor en la sección de conducción es para conducir girando el rodillo de giro, mientras que el motor en la sección inactiva es para conducir el idiota a movimiento;
Por lo general, esta es una velocidad de movimiento constante, por ejemplo, 3.000 mm/min. La velocidad variable también está disponible si es necesario;
A) Movimiento de la sección de soldado de la sección de inactivamente se alimenta con motor de freno. Para que el rodillo de giro de soldadura de viaje se detuviera en cierto lugar en la Guideril del rotador de soldadura, solo tenga la unidad de frenado de las actas del motor de freno:

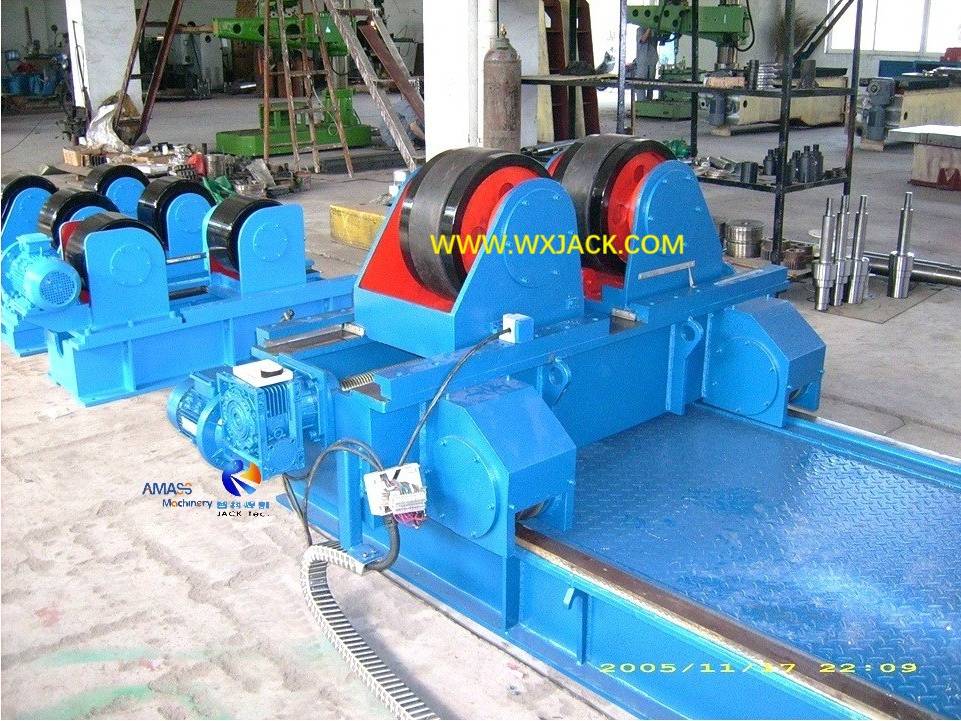

Frenos para el movimiento de detención: ( Fig.4 )
b) Mientras tanto, tenemos una llave manual para bloquear el rodillo de giro de soldadura en posición. Eso otorga un seguro doble sobre la gestión del movimiento de la cama de soldadura de la sección inactiva. Ver imagen de arriba;
La plataforma está soldada en una integral con placa a cuadros y aceros de sección, y se asegura en el piso del taller con pernos de anclaje. Tiene una fuerte rigidez y fuerza;
a) Tal diseño de tornillo de plomo de diseño que ajusta el lecho del rodillo de soldadura a menudo se aplica en proyectos personalizados, lo que implica una formación complicada de varios equipos;
b) Para este propósito, el sistema de control eléctrico tiene una interfaz abierta , para la conveniencia de la expansión futura de la vinculación con otros equipos de soldadura, como el manipulador de soldadura y el posicionador de soldadura.
Este lecho automático de rodillos de soldadura móvil es para realizar tareas en piezas de trabajo de longitud variable, o trabajar con el manipulador de soldadura, para soldar en la costura longitudinal interna y externa en las piezas cilíndricas (tubo, tubería, etc.), o cumplir con otra tarea asignada especial para los clientes;
El funcionamiento de estos equipos de rotación de soldadura se realiza con el panel de operación en la placa de control, el interruptor del pedal del pie y el control remoto:

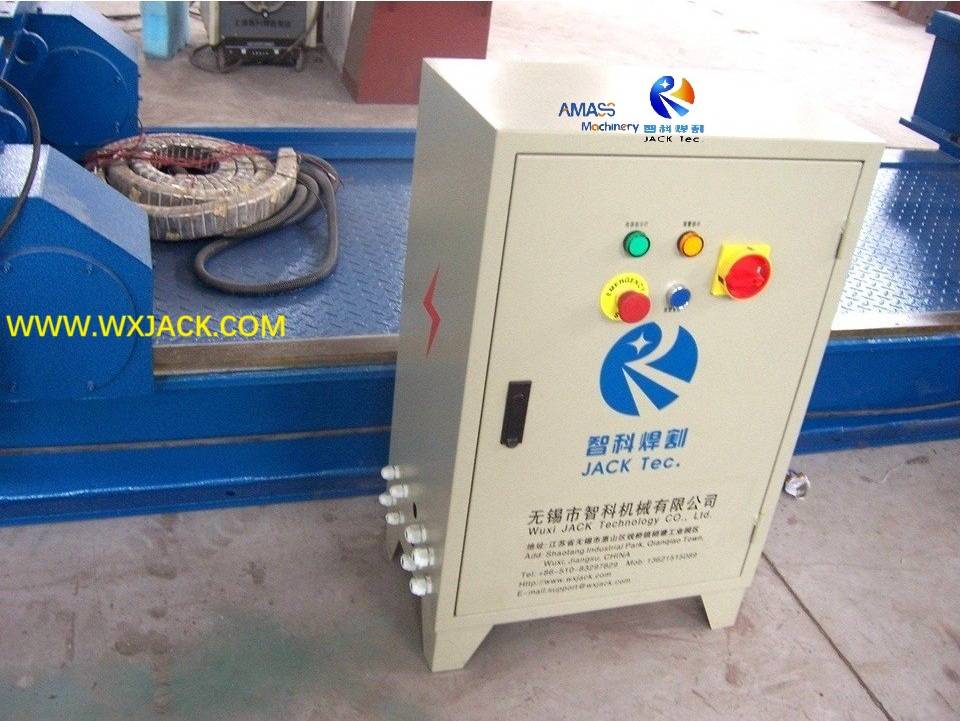

Tablero de control eléctrico: ( Fig.6 )
Serie HGK que viaja en la cama de rodillo de soldadura ajustando por tornillo de plomo | ||||||||
Modelo | HGK2 | HGK5 | HGK10 | HGK20 | HGK40 | HGK60 | ||
Max. Cargando (tonelada) | 2 | 5 | 10 | 20 | 40 | 60 | ||
Pieza de trabajo (mm) | D | Ø250 ~ 1800 | Ø 250 ~ 2300 | Ø 320 ~ 2800 | Ø 500 ~ 3000 | Ø 600 ~ 4200 | Ø 700 ~ 5000 | |
Diámetro y ancho del rodillo (mm) | Roller PU | D1 | 200 | 250 | 300 | 350 | 400 | 450 |
W1 | 80 | 100 | 120 | 120 | 120 | 120 | ||
Rodillo metálico | D2 | 190 | 240 | 290 | 340 | 392 | 444 | |
W2 | 16 | 20 | 38 | 45 | 50 | 70 | ||
Velocidad lineal (mm/min.) | 100-1000 VFD | |||||||
Potencia del motor (kw) | 2 × 0.18 | 2 × 0.37 | 2 × 0.55 | 2 × 1.1 | 2 × 1.5 | 2 × 1.5 | ||
Distancia del rodillo (mm) | A | 300 ~ 950 | 400 ~ 1300 | 480 ~ 1400 | 600 ~ 1800 | 800 ~ 2000 | 880 ~ 2200 | |
Arriba están los parámetros estándar del rotador de soldadura, también podemos diseñar según los requisitos del cliente. |
1) Capacidad: esta sección de producto del lecho de rodillo de soldadura de ajuste de tornillo de plomo con movimiento de viaje. Verifique las fotos adjuntas;
2) Como introdujimos en la sección del producto de la versión estándar de la soldadura de ajuste del rodillo de giro con el tornillo de plomo , hay muchas variantes sobre la base del diseño básico y la configuración del equipo giratorio de soldadura, para cumplir con la demanda específica de ciertos aspectos del cliente;
3) Y, en cuanto al lecho de rodillo de soldadura en sí, también hay varios tipos de diseño específico, que difieren entre sí de alguna manera.
Aquí solo usamos este específico de la unidad eléctrica como generalización en el grupo de subproductos de la cama de soldadura de viaje de motor de motor:
De las imágenes adjuntas podemos ver:

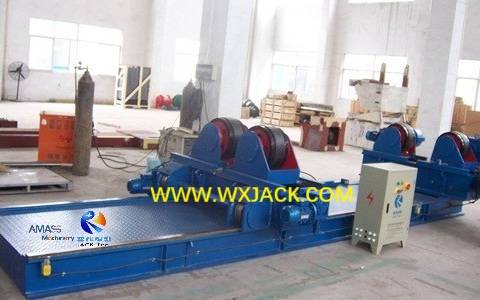

1) Límite de movimiento (plataforma estacionaria) del rotador de soldadura de viaje Wuxi Jack: ( Fig.1 )
A) El golpe de viaje de este rodillo de giro de soldadura de viaje está confinado dentro del alcance de la plataforma estacionario. Se puede ver una estación de trabajo;
b) También hay interruptores de límite instalados en ambos extremos de trazo de viaje;
a) Las guideras se ajustan a ambos lados de la plataforma estacionario, con interruptores de límite en su posición extrema;
b) Esto significa que, el movimiento del lecho del rodillo de soldadura aquí es un doble disco;

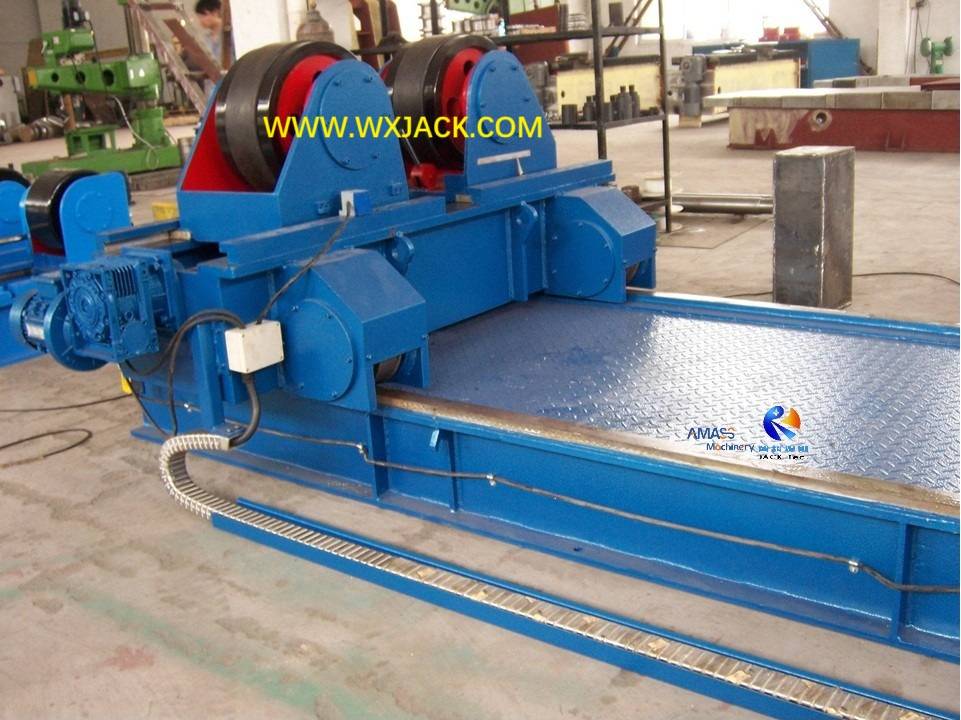

3) Ajuste la unidad en el rodillo de giro de soldadura itinerante: ( Fig.2 )
El lecho de rodillos de soldadura de la sección de conducción es estacionario, fijada en el punto de partida de un trazo de viaje;
a) El lecho de rodillo de soldadura de la sección (seguidor) se puede recorrer, alimentado con reductor de motor: ( Fig.3 )
b) Entonces, en HGK Tipo de viaje de tipo Rotador de soldadura de ajuste, tanto el lecho de rodillo de soldadura de conducción como el seguidor se instalan con motores de CA: el motor en la sección de conducción es para conducir girando el rodillo de giro, mientras que el motor en la sección inactiva es para conducir el idiota a movimiento;
Por lo general, esta es una velocidad de movimiento constante, por ejemplo, 3.000 mm/min. La velocidad variable también está disponible si es necesario;
A) Movimiento de la sección de soldado de la sección de inactivamente se alimenta con motor de freno. Para que el rodillo de giro de soldadura de viaje se detuviera en cierto lugar en la Guideril del rotador de soldadura, solo tenga la unidad de frenado de las actas del motor de freno:
Frenos para el movimiento de detención: ( Fig.4 )
b) Mientras tanto, tenemos una llave manual para bloquear el rodillo de giro de soldadura en posición. Eso otorga un seguro doble sobre la gestión del movimiento de la cama de soldadura de la sección inactiva. Ver imagen de arriba;
La plataforma está soldada en una integral con placa a cuadros y aceros de sección, y se asegura en el piso del taller con pernos de anclaje. Tiene una fuerte rigidez y fuerza;
a) Tal diseño de tornillo de plomo de diseño que ajusta el lecho del rodillo de soldadura a menudo se aplica en proyectos personalizados, lo que implica una formación complicada de varios equipos;
b) Para este propósito, el sistema de control eléctrico tiene una interfaz abierta , para la conveniencia de la expansión futura de la vinculación con otros equipos de soldadura, como el manipulador de soldadura y el posicionador de soldadura.
Este lecho automático de rodillos de soldadura móvil es para realizar tareas en piezas de trabajo de longitud variable, o trabajar con el manipulador de soldadura, para soldar en la costura longitudinal interna y externa en las piezas cilíndricas (tubo, tubería, etc.), o cumplir con otra tarea asignada especial para los clientes;
El funcionamiento de estos equipos de rotación de soldadura se realiza con el panel de operación en la placa de control, el interruptor del pedal del pie y el control remoto:

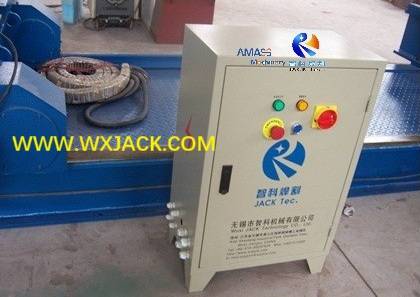

Tablero de control eléctrico: ( Fig.6 )
