1. Relación Máquina soldadora de vigas en H LHA, LHT y LHC:
1) Máquina de soldadura por arco sumergido con viga en H LHT versus LHA:

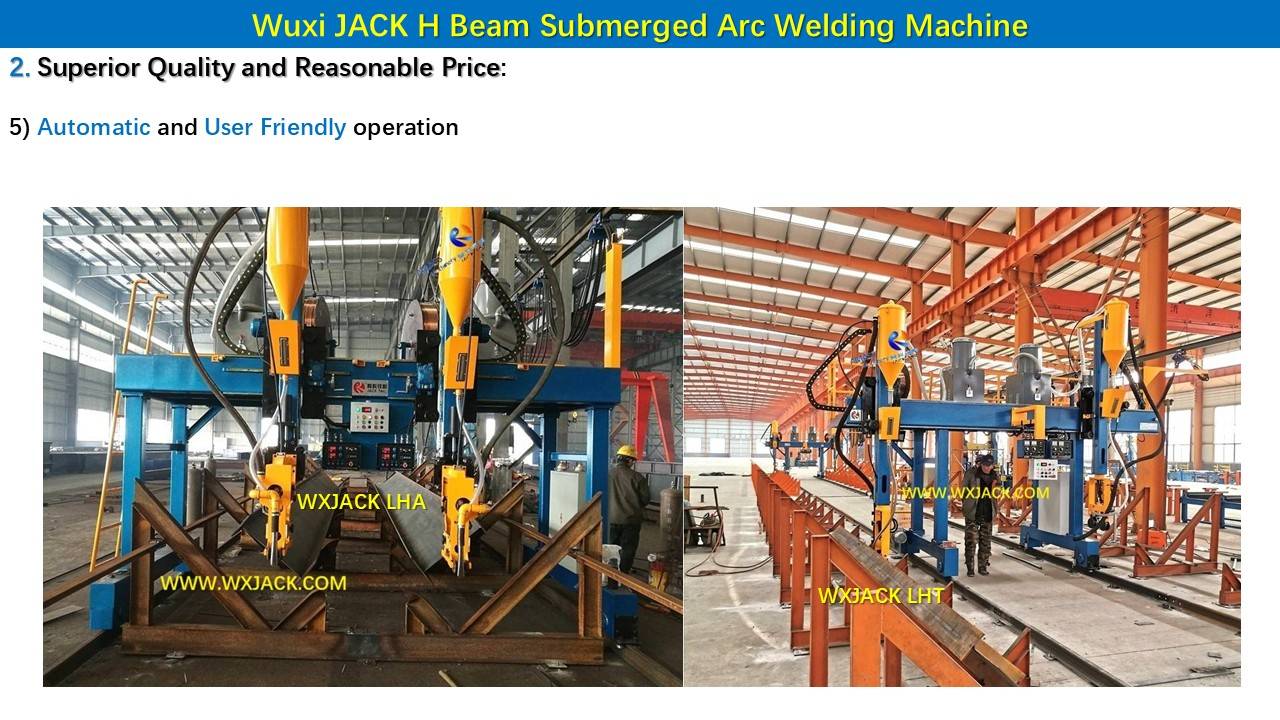

a) A primera vista, la máquina con bastidor en T modelo LHT se parece mucho a la máquina tipo pórtico de la serie LHA, especialmente los modelos LHAZ con control central:

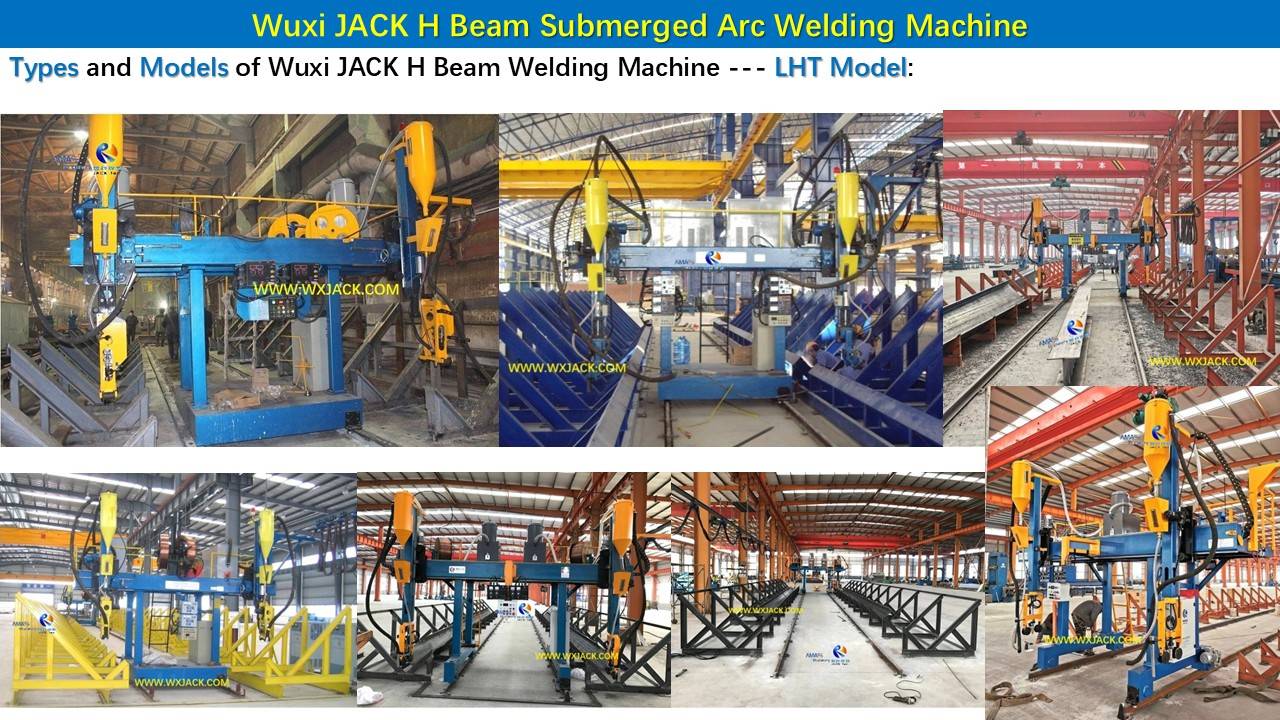

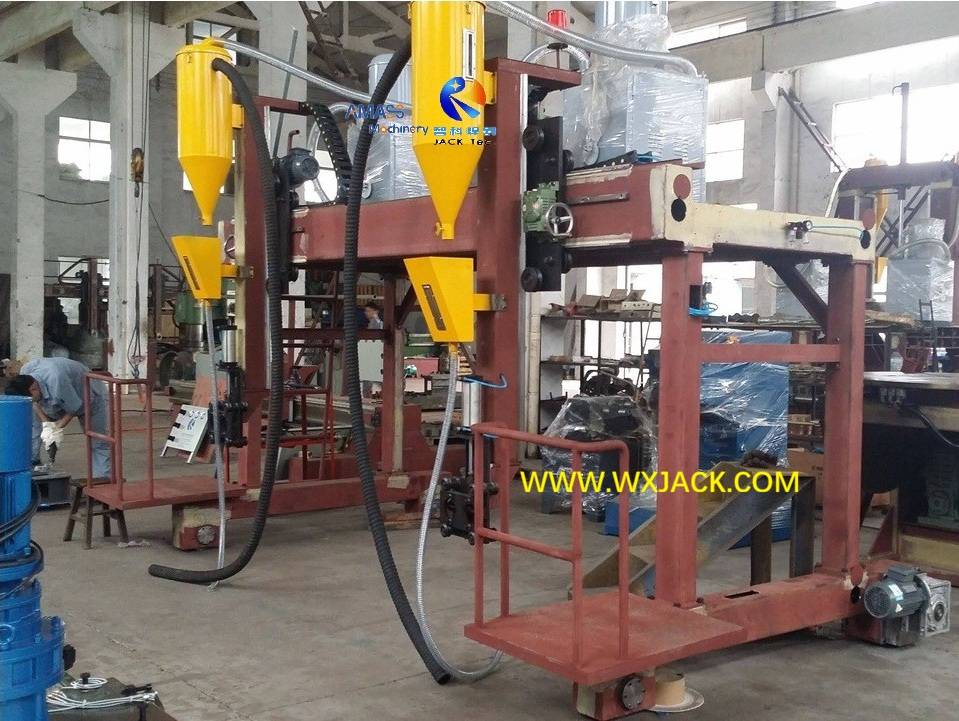

i. Máquina modelo Wuxi JACK LHT : ( Fig.1 )
ii. Máquina de tipo operativo central modelo Wuxi JACK LHAZ : ( Fig.2 )
b) Como se muestra en las fotos de arriba, el modelo LHT tiene sus dos piezas de trabajo colocadas sobre un soporte en una estructura abierta, por lo que LHT se puede usar para soldar vigas H de mayor tamaño y tiene amplia capacidad para distintos tamaños de vigas H. En teoría, no hay limitación en la dimensión de la viga H que estará disponible para soldar;
c) Mientras que la máquina modelo LHA tiene su bastidor de soporte de piezas rodeado por un marco cerrado. Por lo tanto, existe una serie de modelos concretos para el rango de tamaño de montaje correspondiente de vigas H;
2) Conexión entre la máquina soldadora de vigas en H LHC y LHT:
a) Tamaño de la viga H: Igual que el LHC, en el modelo LHT, debido a que las vigas H se colocan en las tachuelas de soporte fuera de la columna del marco de la máquina, no hay límite para la extensión de la viga H. En este sentido, para el mismo tamaño de bastidor de máquina, la viga H soldada con el modelo LHT puede ser mayor (altura del alma) que la de la serie LHA;
b) Modelo de máquina: también igual que LHC, dicha estructura puede acomodar vigas H de varias alturas de alma, por lo que para la máquina soldadora de pórtico para vigas H LHT, no hay variación en el modelo de máquina para diferenciar, al igual que un modelo de LHT aplicable para todos los tamaños de vigas H;
2. Modo de conducción en la máquina de soldadura por arco sumergido con viga en H:
a) A diferencia de la gran potencia involucrada durante el paso de ensamblaje de vigas H de la máquina ensambladora de vigas H y durante el paso de enderezamiento de la máquina enderezadora de vigas H, que necesitan un sistema hidráulico para proporcionar impulso de potencia,
b) En los modelos LHT, LHC y LHA Máquina de soldadura de vigas en H,
La potencia motriz de las unidades principales se realiza con:
1) Motor reductor para impulsar el sistema mecánico, el movimiento del cuerpo (bastidor en T, pórtico, carro de columna) a lo largo de los rieles;
2) Energía eléctrica para alimentar la fuente de energía de soldadura SAW;

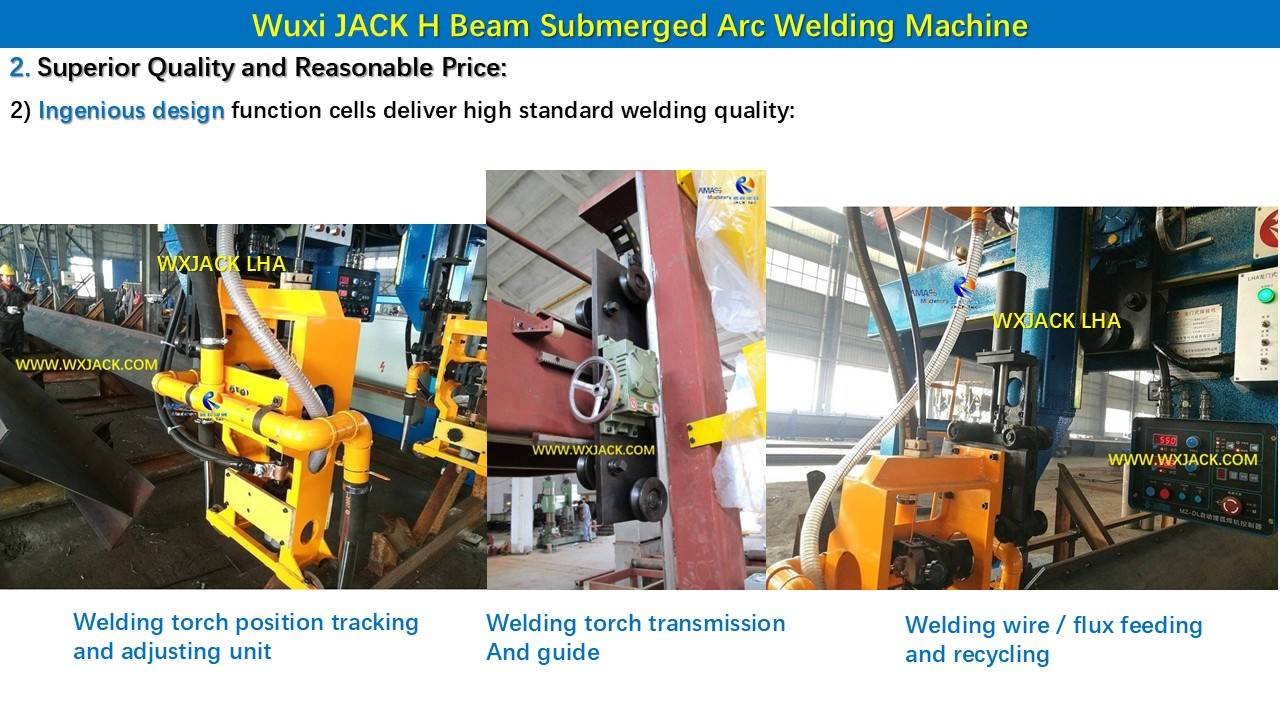

3) Sistema de cilindro de gas neumático para accionar la unidad de rastreo del arco de soldadura;

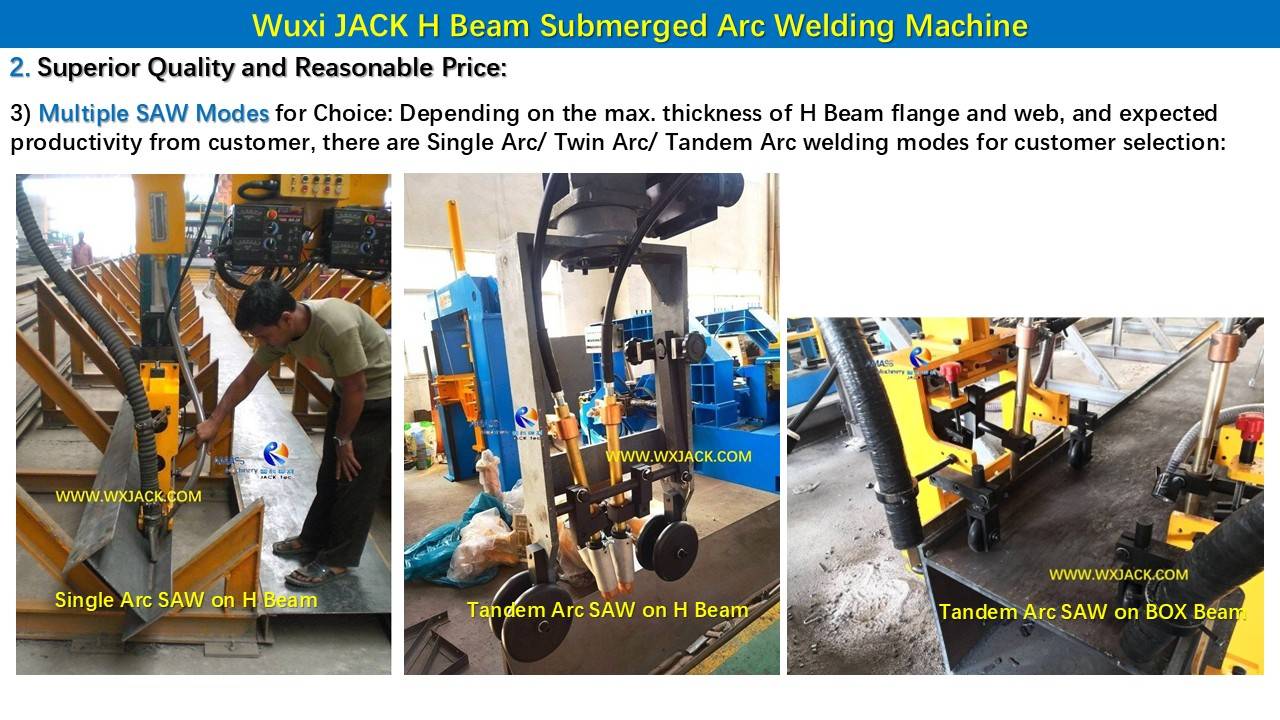

3. Tres tipos de modos de soldadura SAW en la máquina soldadora de vigas en H:
1) Arco único de tecnología SAW en máquina de soldadura por arco sumergido con viga en H:

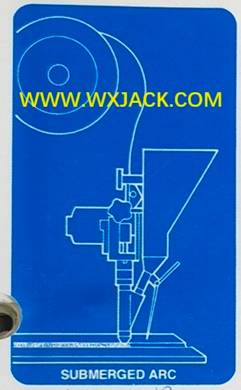

a) Esto se refiere a ' una sola pieza de alambre de soldadura genera un solo arco de soldadura ': ( Fig.3 )
b) Tamaño de la costura de soldadura: Con este tipo de tecnología SAW, la altura de soldadura de cada pasada de la costura de soldadura es de aproximadamente 10 mm. ;
c) Característica: En tal caso, se utiliza un conjunto de fuente de alimentación de soldadura para soldar una pieza de trabajo;
d) Cantidad de sistema de soldadura: Por lo tanto, un juego de máquinas modelo LHA y LHT debe estar equipado con dos juegos de fuentes de energía para soldadura y un juego de LHC con un juego de fuentes de energía para soldadura;

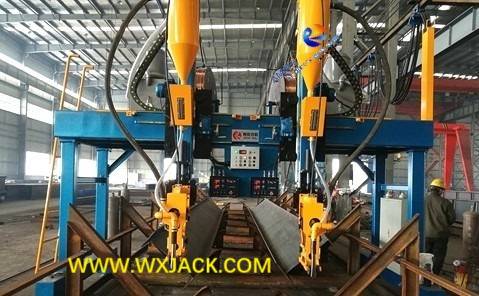

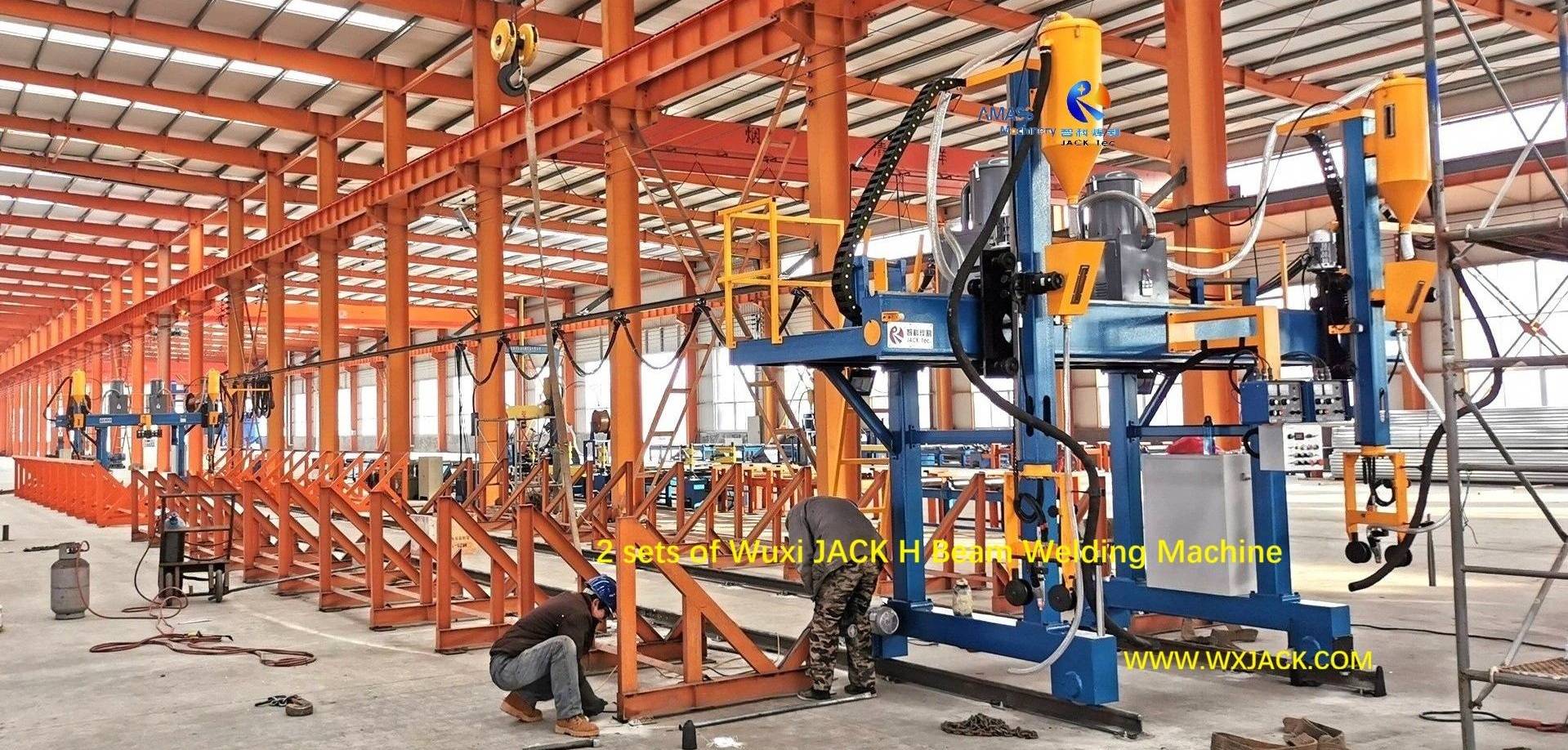

e) Lugar de trabajo de la máquina de soldadura de pórtico de viga en H SAW de arco único modelo Wuxi JACK LHA : ( Fig.4 )
2) Arco en tándem de tecnología SAW en máquina soldadora de vigas en H:

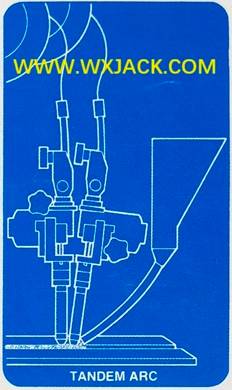

a) Esto se refiere a ' Dos trozos de alambre de soldadura generan doble arco de soldadura ': ( Fig.5 )
b) Tamaño de la costura de soldadura: Es el 'modo de soldadura más pesado'. Con la sierra de arco en tándem, la altura de soldadura de cada costura de soldadura puede ser de hasta 20 mm;
c) Por esta razón, para vigas H con un espesor de alma superior a 20 mm (generalmente llamamos a estas vigas H como 'gruesas'), los clientes tienen dos opciones en la configuración de las máquinas correspondientes:
i. Cualquiera de los dos adopta con Single Arc discutido en el segmento anterior. El marco del pórtico se mueve hacia adelante y hacia atrás a lo largo de los rieles dos veces y, al mismo tiempo, realiza soldadura SAW en la viga H dos veces;
ii. O adopta la tecnología Tandem Arc SAW. En tales condiciones, la máquina puede finalizar la soldadura SAW en vigas H con soldadura de una sola pasada. Por lo tanto, duplica la productividad en la soldadura de vigas en H para los clientes;
d) Cantidad y especificaciones de la fuente de alimentación para soldadura SAW en la máquina de soldadura por arco sumergido con viga en H:
i. Para implementar en Tandem Arc SAW, se deben usar dos conjuntos de fuentes de alimentación de soldadura para soldar en una pieza de H Beam, que es un conjunto de fuente de alimentación de CA y un conjunto de fuente de alimentación de CC respectivamente;
ii. Por lo tanto, en un conjunto de máquina modelo LHA o LHT, debe haber en total 4 juegos de fuentes de alimentación SAW, 2 juegos de tipo CC y 2 juegos de tipo CA respectivamente; Para un juego de máquina modelo LHC, la cantidad es la mitad que la del modelo LHA y LHT:

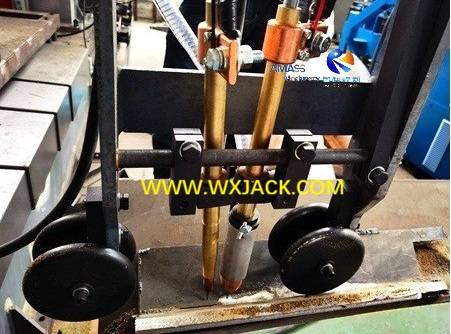

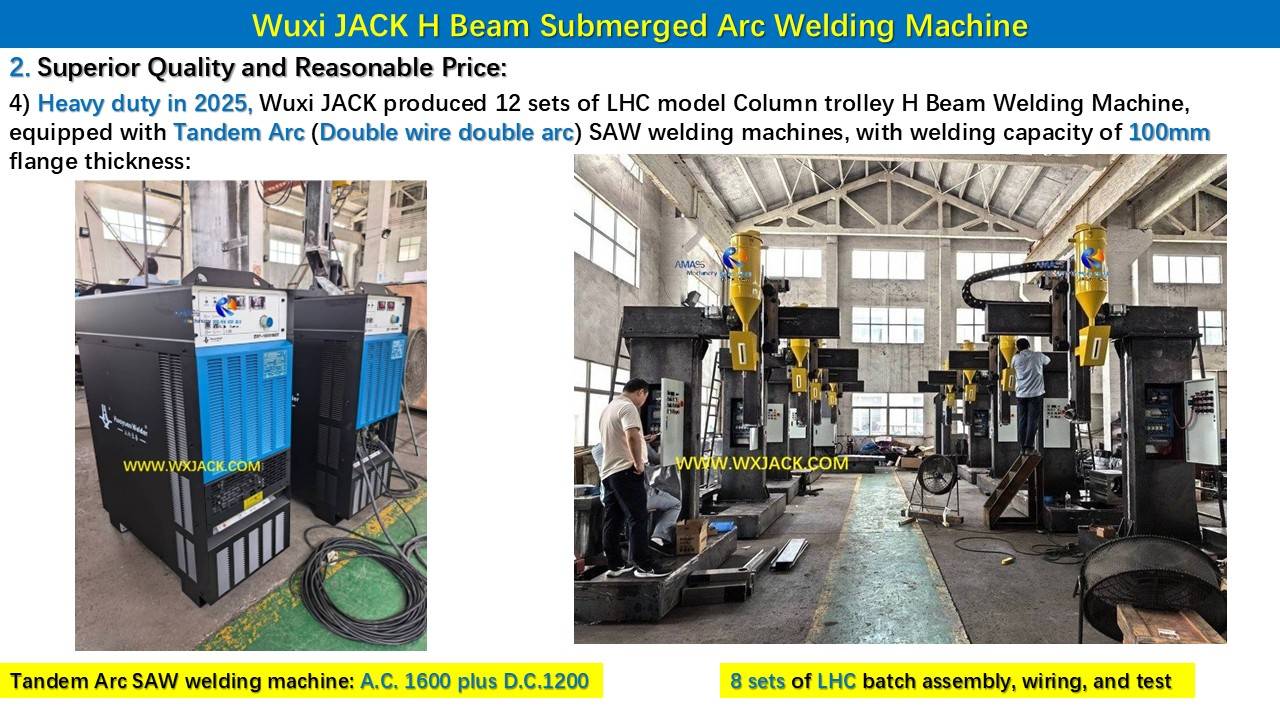

Sierra de arco en tándem en la máquina soldadora de vigas en H modelo Wuxi JACK LHC : ( Fig.6 )
III. La especificación de corriente de soldadura de las fuentes de alimentación SAW de CC y CA depende del máximo. espesor de la brida de la viga H para soldar, generalmente en el rango de 1000 A a 1600 A;
3) Arco gemelo de tecnología SAW en máquina de soldadura de pórtico con viga en H:
a) Esto se refiere a ' Dos trozos de alambre de soldadura generan un solo arco de soldadura ': ( Fig.7 )
b) Aplicación: La sierra de arco doble generalmente se aplica en una posición de soldadura de filete plana de 0° en una viga H. La soldadura de filete plano de 0° significa que la viga H se coloca plana en posición horizontal, mientras que el soplete de soldadura está a 45°; La máquina soldadora de vigas en H 3 en 1 series PHJ y ZHJ desarrollada por nuestra empresa se adopta con soldadura de filete plano de 0°:

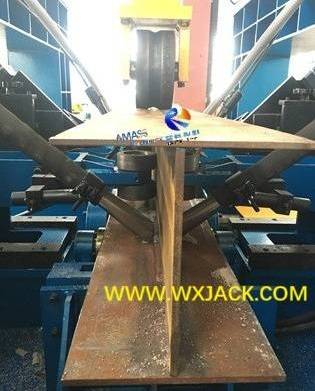

soldadura de filete plano de 0° en la máquina Wuxi JACK 3 en 1 en soldadura de vigas en H: ( Fig.8 )
c) A modo de comparación, la soldadura de filete de 45° utilizada en la máquina de soldadura por arco sumergido de vigas en H de propósito único LHT/ LHC/ LHA es: la viga en H se coloca en la posición de 45°, mientras que el soplete de soldadura está en posición recta vertical hacia abajo:

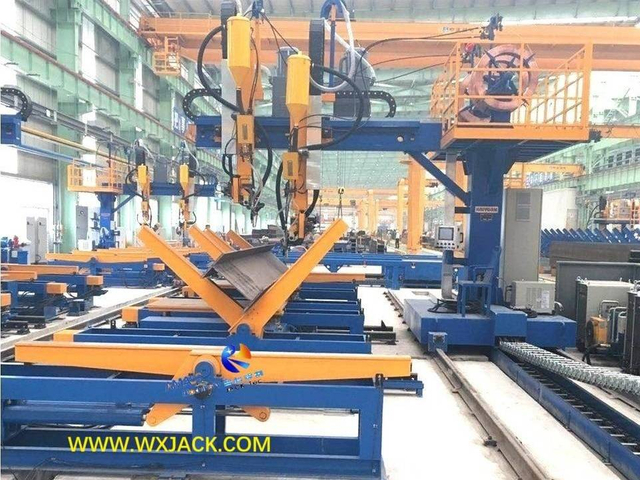

soldadura de filete de 45° en la máquina de soldadura de pórtico de vigas en H Wuxi JACK: ( Fig.9 )
d) Ventaja de la sierra de arco doble para la máquina de soldadura por arco sumergido con viga en H:
i. La soldadura de filete plano de 0° no es tan fácil como la soldadura de filete de 45° en términos de producir una costura de soldadura de buena apariencia. Sin embargo, con la adopción de la soldadura Twin Arc SAW, este objetivo se puede alcanzar;
ii. Además, la soldadura Twin Arc SAW puede aumentar la velocidad de soldadura alrededor del 5%, contribuyendo a una alta eficiencia de producción;
4. Operación en la máquina soldadora de vigas en H:
1) Para operadores de máquinas soldadoras de pórtico para vigas en H:
a) Antes de que el funcionario asuma el cargo, el operador debe leer y comprender el manual de la máquina, estar familiarizado con la estructura/operación y ajuste, tener capacidad para operar todas las unidades funcionales, especialmente el suministro de energía para soldadura SAW, y la máquina misma;
b) El operador debe realizar primero una prueba de funcionamiento de la máquina;
c) Conocer todos los pulsadores e interruptores del panel de mando de la máquina;
d) Confirmar que todas las unidades de la máquina de soldadura por arco sumergido de vigas en H estén en estado normal;
e) Realizar ajustes en los parámetros de soldadura de la fuente de alimentación de la sierra;
En definitiva, haga todos los preparativos necesarios para la operación de soldadura SAW con antelación;
2) Servicio en la máquina de soldadura por arco sumergido con viga en H:
Como máquina con frecuentes movimientos de vaivén del bastidor mecánico durante el trabajo, la disposición de los cables eléctricos es muy importante:
a) Para aquellos involucrados junto con el movimiento del bastidor mecánico, los cables se despliegan con rejillas colgantes a lo largo de los rieles;
b) Para aquellos involucrados en el movimiento a lo largo de una viga horizontal del marco mecánico, los cables se despliegan con cadena de arrastre;

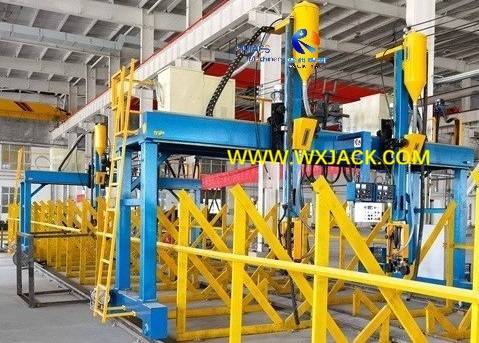

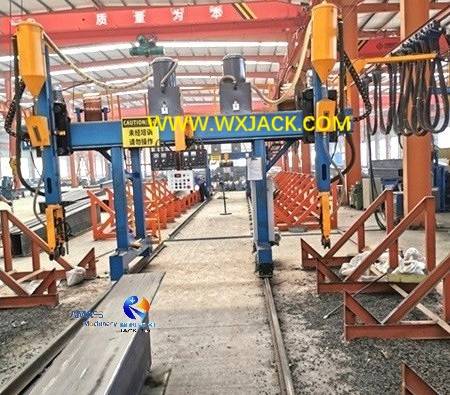

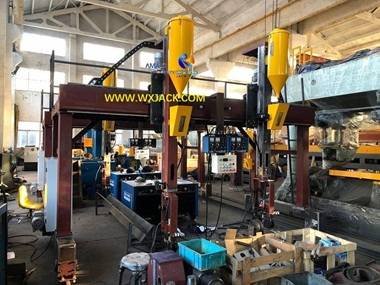

c) Lugar de trabajo de la máquina soldadora de pórtico para vigas en H modelo Wuxi JACK LHT, con disposición de cables: ( Fig.10 )
3) Para facilitar el mantenimiento de la máquina, hay una plataforma elevada encima del bastidor mecánico, rodeada por una barandilla y a la que se accede con una escalera: ( Fig.11 )
4) Alarma de seguridad: Con el fin de estar informado inmediatamente cuando ocurre una contingencia, hay una luz de alarma instalada en la parte superior del marco principal de la máquina, muy llamativa.
5. Elección de la fuente de alimentación de soldadura SAW y principio de trabajo para la máquina de soldadura por arco sumergido con viga en H:
1) Fuente de alimentación de sierra en máquina soldadora de vigas en H:
a) Elección Wuxi JACK: La soldadura por arco sumergido es el paso central en el proceso de fabricación de soldadura de vigas H, lo que afecta directamente la calidad de la viga H terminada. Por esta razón, la fuente de energía SAW que subcontratamos para los modelos LHA, LHC y LHT es de primer nivel en la industria de equipos de soldadura;
b) Con años de pruebas, validación y comentarios de los clientes, en términos de calidad óptima junto con un precio razonable/operación y servicio amigables, recomendamos dos opciones en la fuente de energía SAW para usar en las máquinas:
i. Máquina de soldar HUAYUAN SAW de marca china: ( Fig.12 )

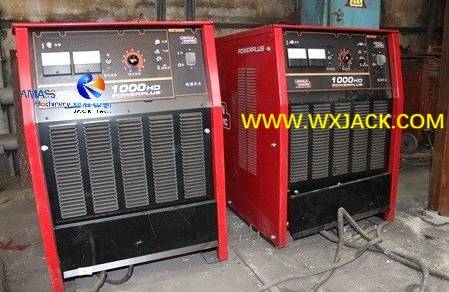

ii. Máquina de soldar Lincoln SAW de la marca estadounidense: ( Fig.13 )
Ambos modelos son capaces de proporcionar soldadura SAW de arco simple/arco doble/arco tándem;
c) De los cuales el HUAYUAN chino tiene muy buen desempeño en costos. Es estable y consistente en ofrecer un alto nivel de calidad de soldadura SAW, con un precio de equipo razonable. Hoy en día, HUAYUAN es una de las principales marcas de fuentes de alimentación SAW, en el campo de la soldadura de vigas BOX IH de estructuras de acero;
2) Vista técnica sobre la fuente de alimentación SAW en la máquina soldadora de pórtico con vigas en H:
a) Función de la fuente de alimentación SAW en la máquina soldadora de vigas en H:
i. La fuente de alimentación con función integrada de control inversor de la serie ZD7 se puede utilizar en modos de soldadura diversificados, incluida la soldadura automática por arco sumergido, la soldadura por electroescoria, la soldadura por adherencia y el ranurado por arco con aire;
ii. Además, esta fuente de alimentación también tiene un rendimiento muy satisfactorio en soldadura de un solo cable de CC y revestimiento de superficies;
b) Característica de la fuente de alimentación SAW en la máquina de soldadura por arco sumergido con viga en H:
i. El circuito de control principal de esta fuente de energía ZD7 SAW es un circuito inversor IGBT. Tiene puntos fuertes de confiabilidad superior, tiempo de reacción rápido y características dinámicas consumadas;
ii. La fuente de energía ZD7 SAW tiene la capacidad de compensar automáticamente el riesgo potencial de fluctuación del voltaje de la red, asegurando una combustión del arco estable y consistente durante el período de soldadura SAW, además de garantizar una buena apariencia y una costura de soldadura de alta intensidad generada;
3) Principio de funcionamiento de la fuente de alimentación SAW en la máquina soldadora de vigas en H:
La fuente de alimentación de soldadura con capacidad integrada de control inversor de la serie ZD7 utiliza el circuito principal inversor como bucle de control, como se muestra a continuación:
a) Durante la operación de soldadura SAW, la energía CA trifásica de la utilidad del taller se convierte en corriente CC de alta frecuencia de 20 KHz, después de ser rectificada a través de rectificadores trifásicos;
b) Por medio del inversor IGBT, esta corriente CC de alta frecuencia se invertirá a corriente CA de alta frecuencia como transición;
c) Después de eso, esta corriente de alta frecuencia CA invertida se rectificará nuevamente a corriente CC: con la disminución continua de voltaje en el transformador de alta frecuencia, la corriente CA se rectifica nuevamente al tipo CC;
d) Esta corriente CC luego se filtra a través del circuito de reacción y se controla mediante la señal de la retroalimentación negativa actual;
e) Después de ser amplificada, esta señal de retroalimentación negativa se alimenta a la interfaz inversora del amplificador de error y pasa a través del circuito integrado de ajuste de ancho de pulso;
f) En ese momento, esta señal amplificada puede controlar el tiempo de trabajo del IGBT y, por lo tanto, el rectificador inversor puede obtener la característica externa requerida para obtener el rendimiento esperado de la máquina de soldadura por arco sumergido con viga en H;

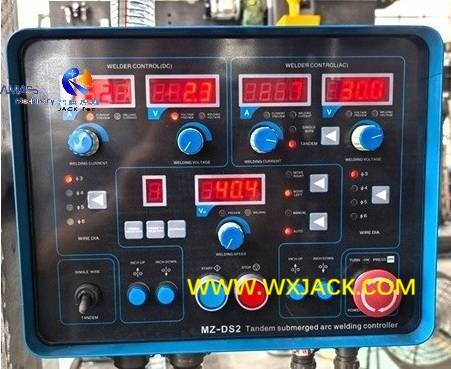

4) Consola de control de la fuente de energía de la sierra de arco en tándem equipada con la máquina de soldadura de pórtico de viga en H Wuxi JACK: ( Fig.14 )
6. Unidad de envío y reciclaje de fundente de soldadura SAW de la máquina soldadora de pórtico de vigas en H:
1) Complejo de trabajo en la máquina soldadora de vigas en H:
a) Esquema: La máquina automática de soldadura por arco sumergido con vigas en H es un grupo integral que integra la gestión de componentes subcontratados en un solo control de máquina;
b) Importancia: Posiblemente, la calidad de estas unidades adquiridas desempeñe un papel importante en el aseguramiento de la calidad del rendimiento de la máquina en la soldadura de vigas H;
c) Además del suministro de energía para soldadura SAW, otro importante componente subcontratado que se utiliza es la unidad de transporte y reciclaje de flujo de soldadura SAW, que afecta en gran medida la calidad de la soldadura SAW y el costo de funcionamiento. Para esta unidad elegimos la marca china, específicamente el proveedor local de Wuxi de la marca LIANTONG:
2) Unidad de reciclaje y transporte de fundente en la máquina de soldadura por arco sumergido con viga en H:
a) Tolva de fundente de soldadura SAW de color amarillo y máquina de reutilización de color gris : ( Fig.15 )
b) Breve: La unidad de recuperación y reciclaje de fundente tipo LTHS-E se puede utilizar como mecanismo de asistencia para todo tipo de procesos de soldadura, que implican el reciclaje de fundente para su uso, como la soldadura por arco sumergido;
c) Formación de una unidad de recuperación y reciclaje de fundente en una máquina soldadora de vigas en H:
i. Esta unidad se compone del cuerpo principal de la unidad de recuperación, tolva de fundente, tubería de acero inoxidable, manguera de conexión y punta de succión;
ii. Su tolva de fundente está instalada en la viga horizontal frontal de la máquina soldadora de vigas en H, con su cuerpo principal en la parte superior del marco mecánico;
III. La punta de succión de fundente está instalada en el extremo frontal del soplete de soldadura;
IV. La conexión entre el cuerpo principal, la tolva de fundente y la punta de succión de esta unidad se realiza mediante tubos y mangueras de acero inoxidable;
v. De esta manera, forma un conjunto completo de sistema automático de circulación, transmisión y recuperación de flujo;
3) Principio de funcionamiento de la unidad de recuperación y reciclaje de fundente en la máquina soldadora de vigas en H:
a) El funcionamiento de la unidad de recuperación y reciclaje de fundente está integrado con el sistema de control eléctrico de la propia máquina soldadora de vigas en H;
b) Por medio de dos válvulas neumáticas, el balde de almacenamiento se divide en tres secciones: balde de recuperación, balde de transición y balde de alimentación;
c) Durante la operación de soldadura, los fundentes se envían desde el cubo de recuperación al cubo de alimentación a través del cubo de transición, sin necesidad de apagar toda la unidad;
d) Cuando el volumen de flujo dentro del cubo de alimentación sea inferior a 15 kg, la unidad de recuperación dará una alarma, de modo que todo el sistema siempre funcionará normalmente durante la operación SAW de la máquina soldadora de pórtico para vigas en H;
4) Para obtener más detalles sobre la instalación, operación y mantenimiento de la unidad de recuperación y reciclaje de flujo de soldadura SAW, el cliente puede consultar el manual y el diagrama de la unidad, junto con otros documentos técnicos, enviados a los clientes de la máquina de soldadura de vigas en H.
