0 7 Axis Large CNC Pipe Cutting Machine 7

Máquina cortadora de tubos CNC Wuxi JACK 3, 5, 7 ejes,

Corte y biselado de tuberías pequeñas y grandes con alta precisión y eficiencia

Amplia variedad de máquinas cortadoras por llama por plasma de tubos CNC Wuxi JACK

1. Nuestro logro:
Desde el inicio de Wuxi JACK en marzo de 2009, hasta hoy, marzo del año 2026, Wuxi JACK lidera el desarrollo y la producción de diferentes modelos de máquina cortadora por llama de tubos CNC con plasma, que funcionan en sitios de clientes chinos y extranjeros con un rendimiento estable y de alto nivel;


2. Serie completa de productos de máquina cortadora de tubos CNC:

Estas máquinas cortadoras por llama por plasma de tubos CNC tienen numerosos rangos aplicables de especificaciones, que cubren todas las tuberías que se ven comúnmente en la producción industrial:
1) El diámetro de la tubería puede ser de Φ48 mm , , Φ80 mm a Φ660 mm , Φ1400 mm y Φ3050 mm ;
2) El espesor de la pared de la tubería puede ser de 3 mm para corte por plasma y 6 mm para corte por llama de combustible de oxígeno, hasta 100 mm para corte por llama de combustible de oxígeno, y 30 mm- 35 mm para corte por plasma (un espesor superior a 35 mm no es aplicable para corte por plasma, en términos de capacidad de corte y eficiencia);
3) La longitud de la tubería puede ser de 2 a 3 metros , a 12 metros o más. ;
4) La tecnología de corte térmico incluye corte por llama con combustible de oxígeno para materiales ferrosos de espesor medio a grande (6-100 mm) (acero al carbono) y corte por plasma para tubos de material no ferroso de espesor pequeño a mediano (3-35 mm) (acero inoxidable):


3. Varias máquinas cortadoras por llama por plasma de tubos CNC Wuxi JACK de 3, 5 y 7 ejes:

Desde el año 2009 hasta hoy 2026, beneficiándonos de nuestra técnica de control avanzada en hardware y software, Wuxi JACK diseña y produce una serie completa de máquinas cortadoras de tubos CNC, que cubren una gama completa de tamaños de tubos aplicables y una línea completa de ejes de control 3/ 5/ 6/ 7:

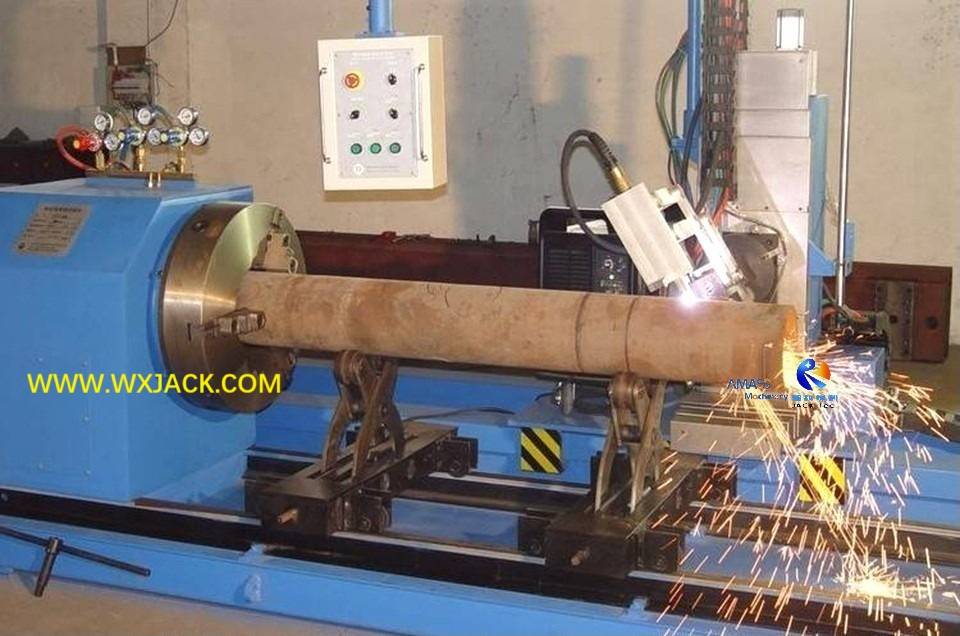

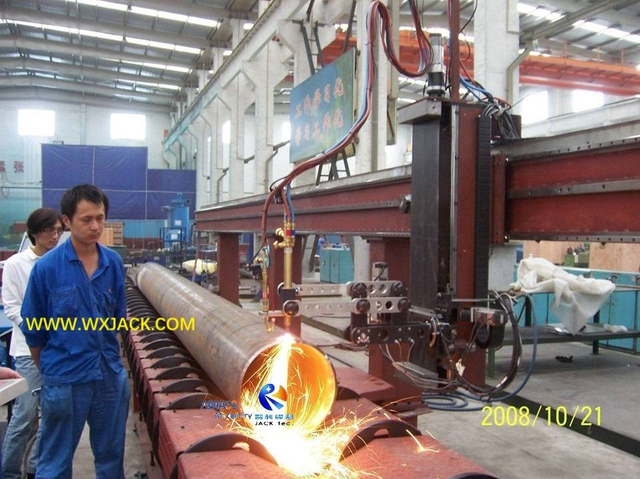

CNC-CP5-1400/12 de 5 ejes , corte con llama en tubería de tamaño mediano de Φ500 mm

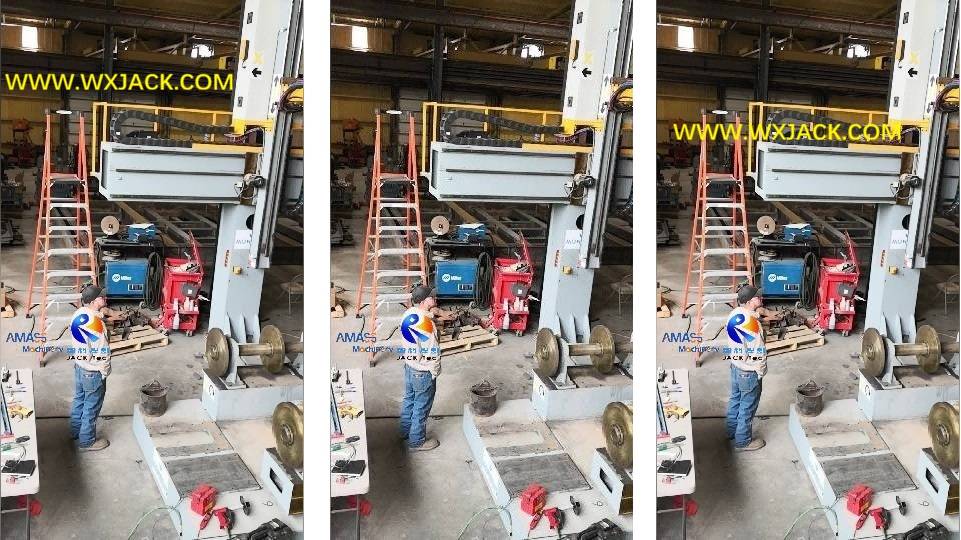

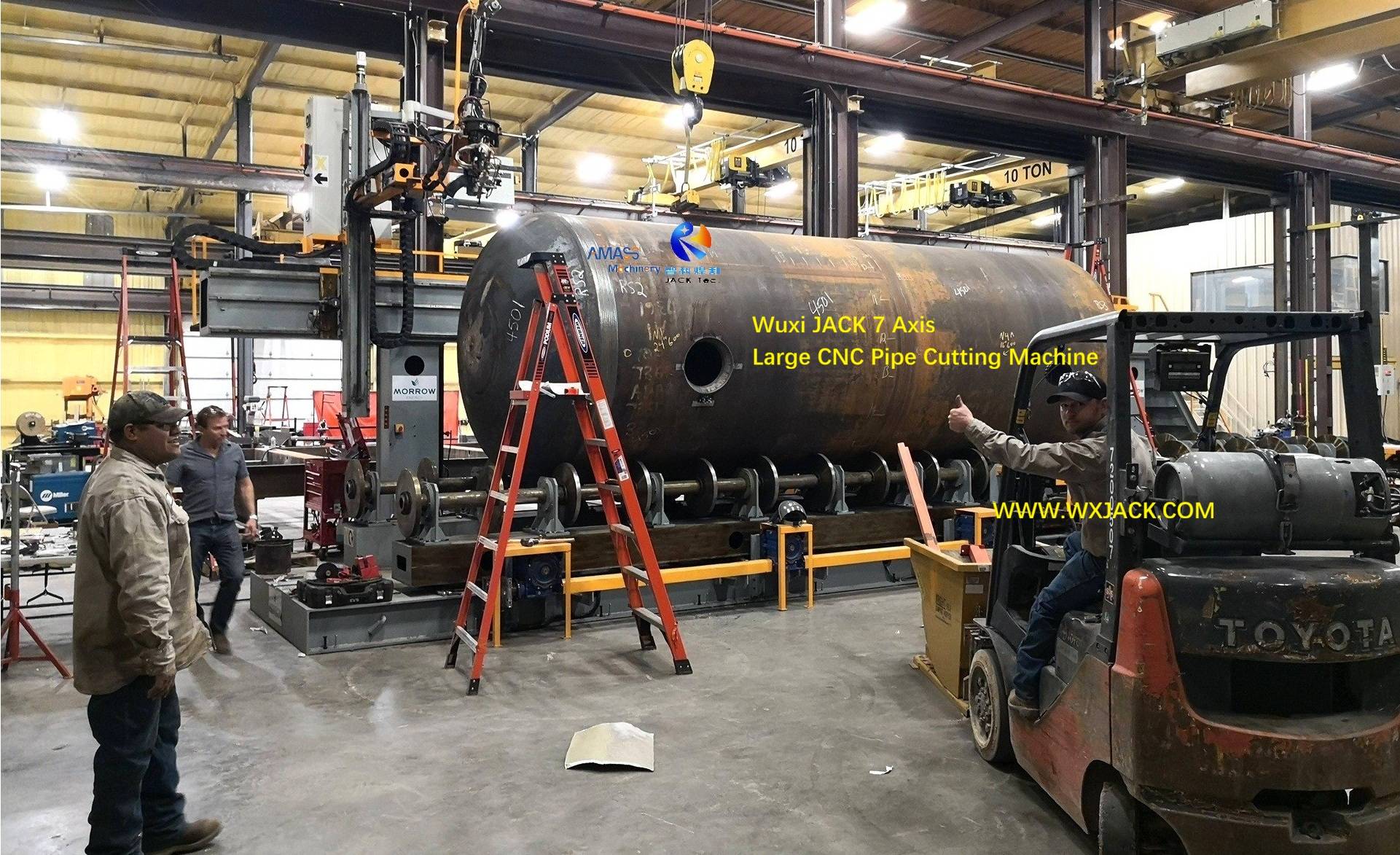

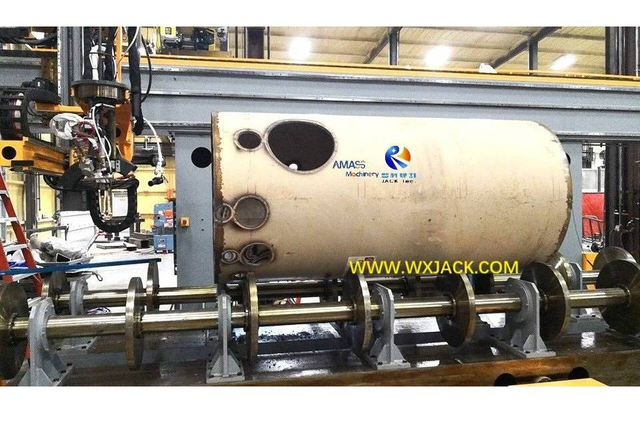

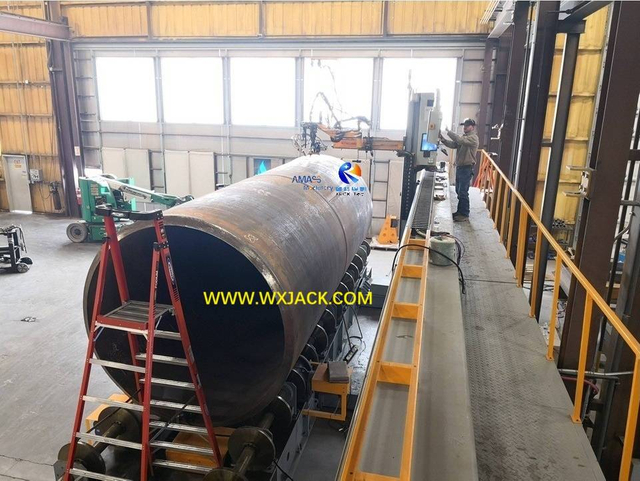

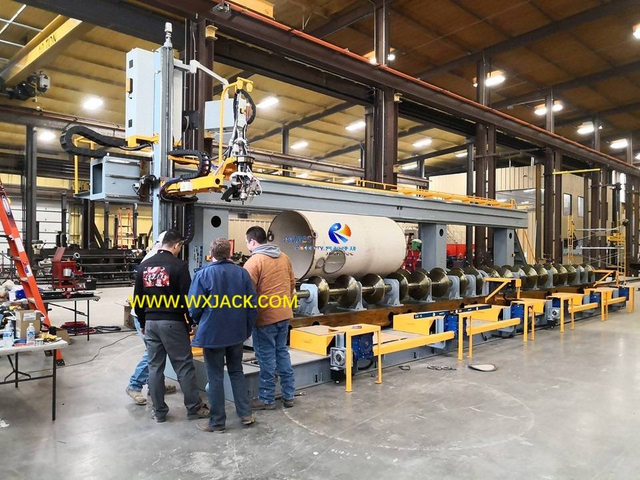

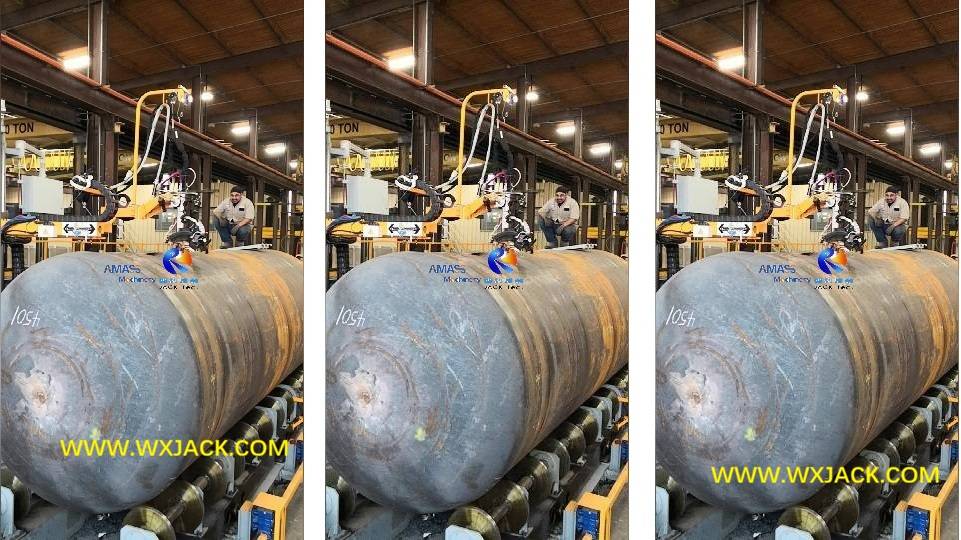

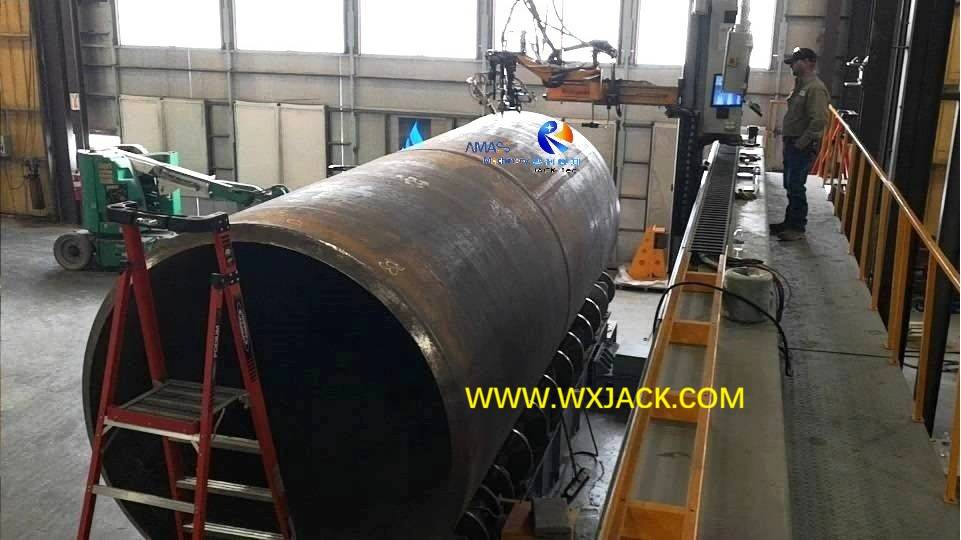

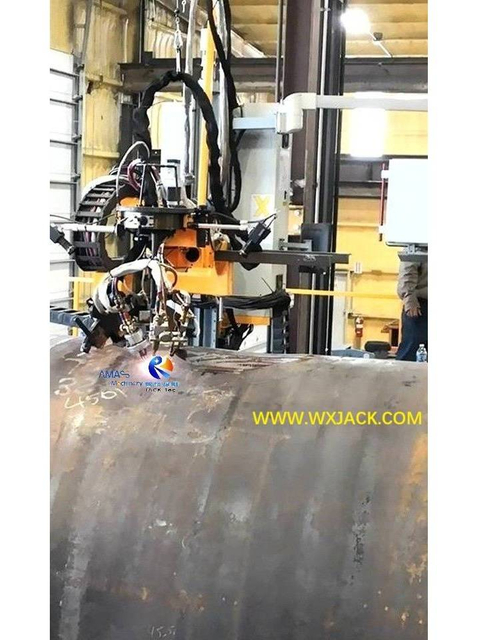

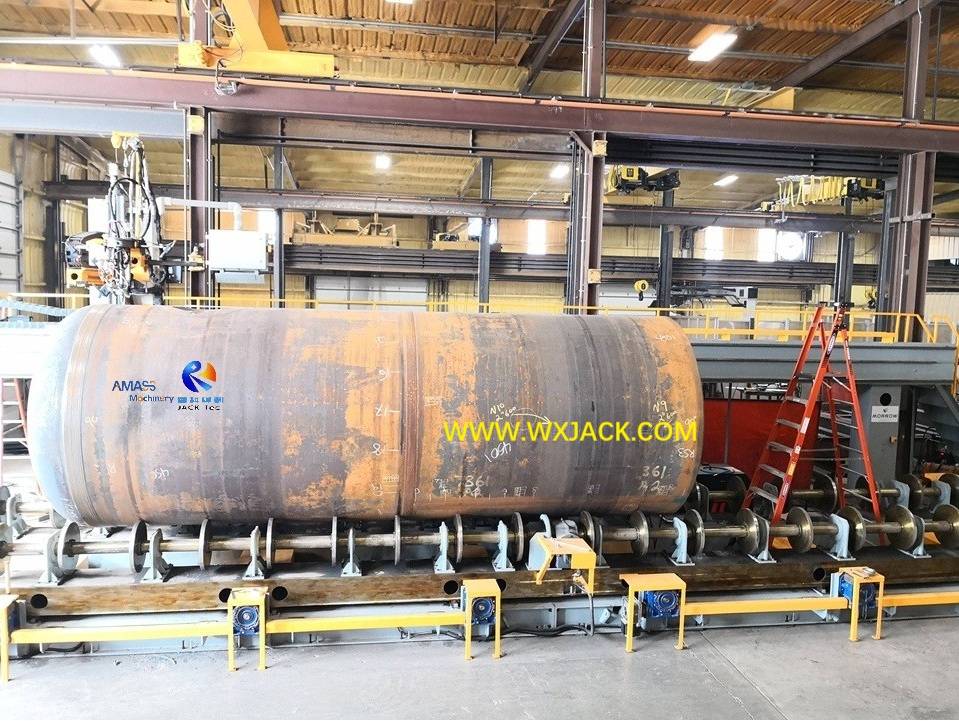

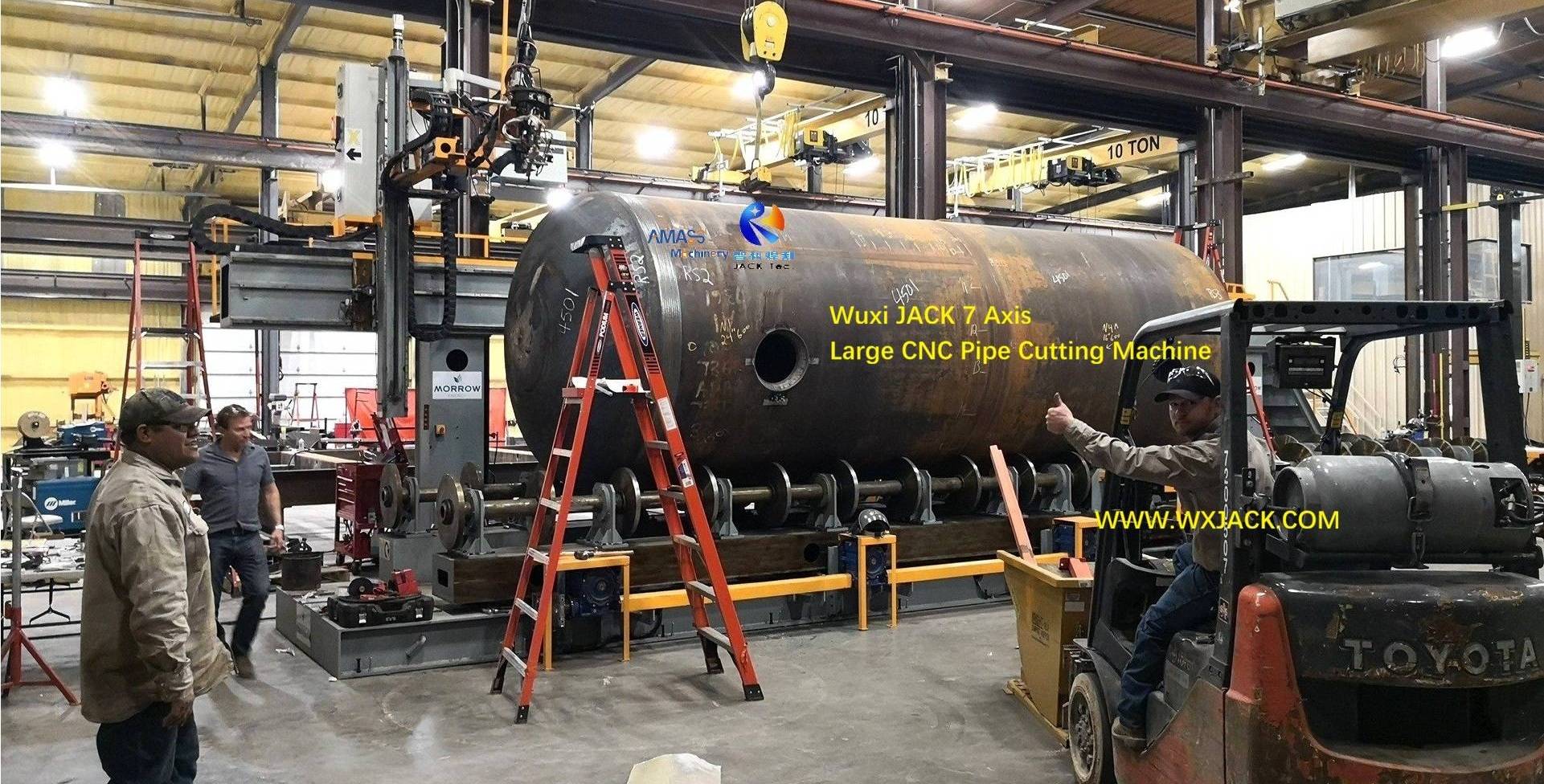

CNC-CP7-3000/12 de 7 ejes , en instalaciones de Texas, EE. UU., cortando tubos grandes de Φ3000 mm
El mismo conjunto de CNC-CP7-3000/12 de 7 ejes , cortando en tubos de tamaño mediano de Φ1200 mm

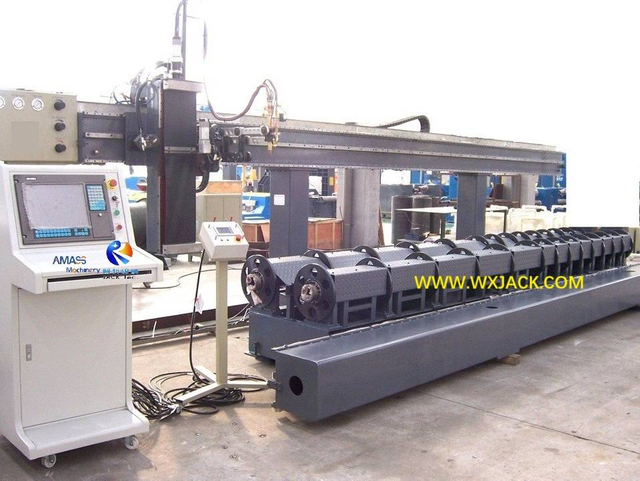

5 ejes CNC-CP5-1400/9 , en la zona de exhibición de Wuxi JACK, computadora industrial de la máquina

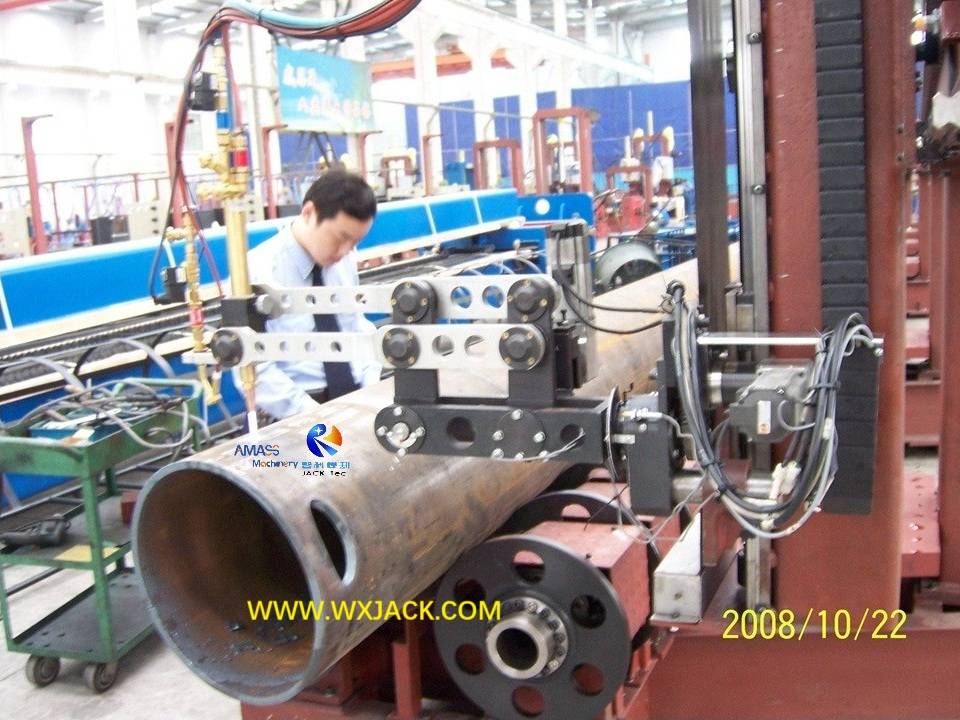

CNC-CP5-1400/6 de 5 ejes en funcionamiento, cortando ranuras inclinadas en tubos pequeños de Φ200 mm con plasma

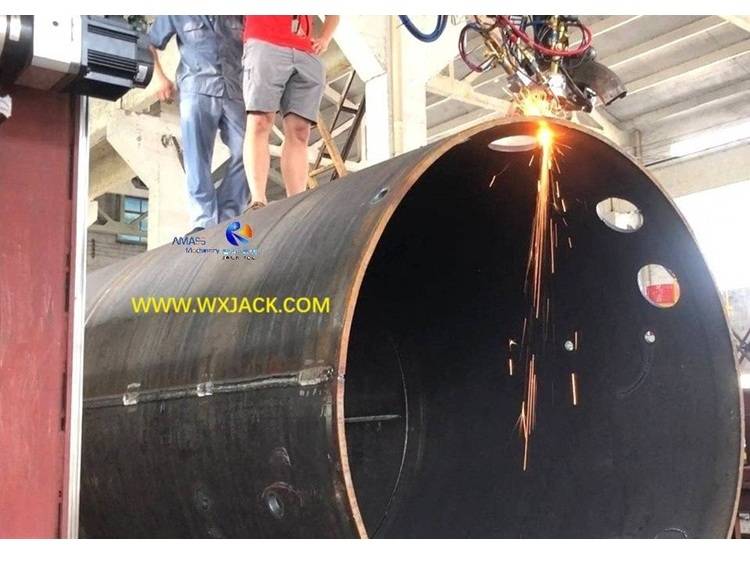

CNC-CP7-2500/12 de 7 ejes , en prueba cortando un tubo grande de Φ3000 mm , en el taller Wuxi JACK

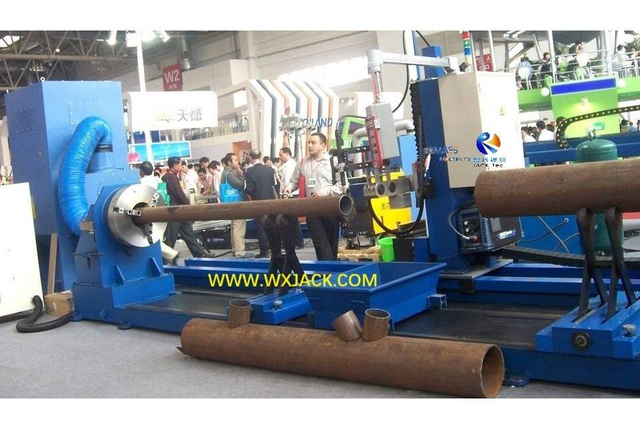

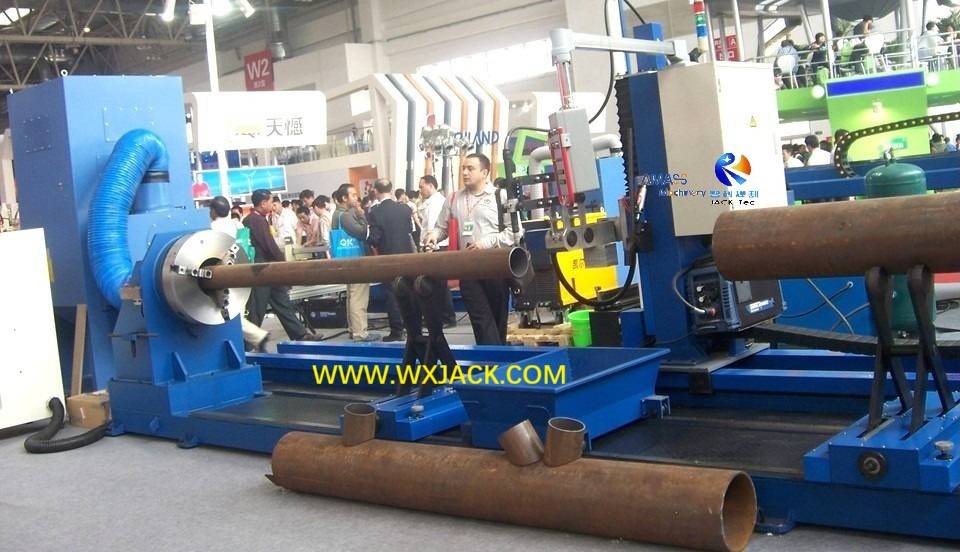

CNC-CP5-1200/9 de 5 ejes , en exposición de feria comercial, con pequeños tubos de prueba en el portabrocas
CNC-CP7-2000/12 de 6 ejes , lugar de trabajo, con una pieza de tubo cortado terminado de Φ1.500 mm sobre rodillos de fricción

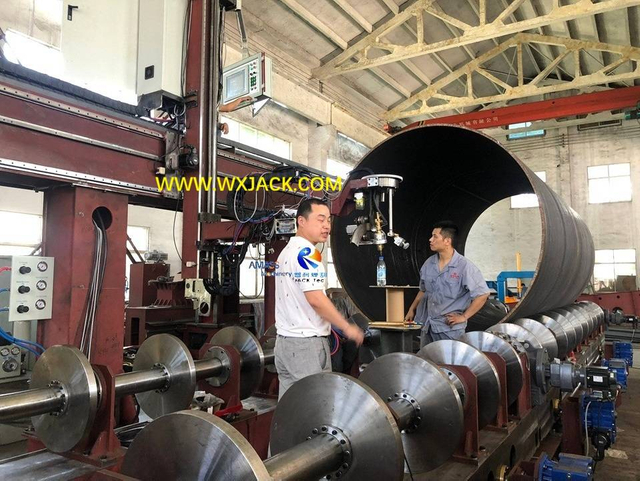

Producción de una gran máquina cortadora de tubos CNC de 7 ejes en Wuxi JACK en el año 2026

1. Caso de negocio de la máquina cortadora por llama de tubos CNC grande en el año 2026:

En los primeros tres meses del año 2026, Wuxi JACK diseñó y produjo un conjunto de máquina grande de 7 ejes modelo CNC-CP7-3000/12 para un cliente europeo. Esta máquina tiene capacidad para cortar tuberías con las principales especificaciones de:
1) Diámetro de tubería: Φ600 mm - Φ3050 mm;
2) Espesor de la pared de la tubería: 6 mm - 100 mm para oxicorte, 3 mm - 35 mm para corte por plasma;
3) Longitud de la tubería: hasta 12 m;
4) Corte por plasma: Equipado con una fuente de alimentación de corte por plasma china HUAYUAN LGK-300HD, que tiene una capacidad de corte de: perforación de 35 mm y corte de calidad, inicio y corte de borde de 45 mm;
5) Controlador CNC y eje de control: Computadora industrial hecha a medida tipo colgante, control de 7 ejes, X/ Y/ Z/ A/ B/ V/ W, dedicado al sistema operativo de corte de tuberías, biblioteca de piezas de trabajo integrada;


2. Instantánea de la producción de la máquina cortadora por llama por plasma de tubos CNC grandes de 7 ejes en el taller Wuxi JACK a principios del año 2026:

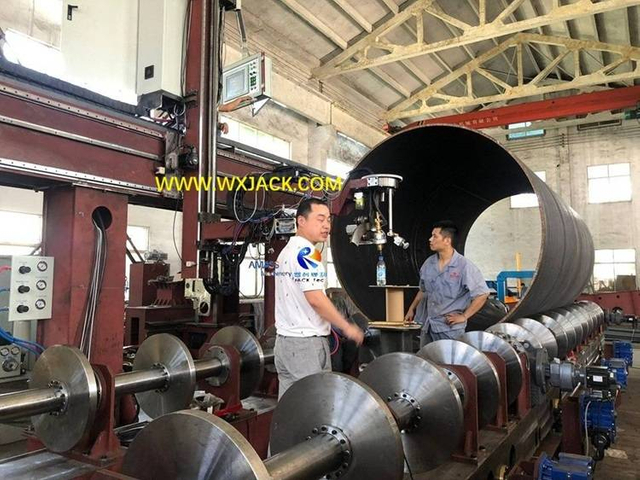

El ingeniero eléctrico y el ensamblador de Wuxi JACK tuvieron una discusión durante el ensamblaje de la máquina

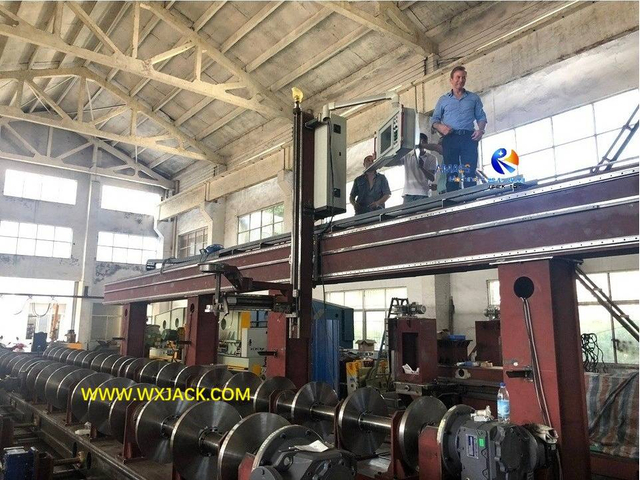

El cliente europeo tuvo una prueba de aceptación en fábrica en Wuxi JACK antes del envío de la máquina

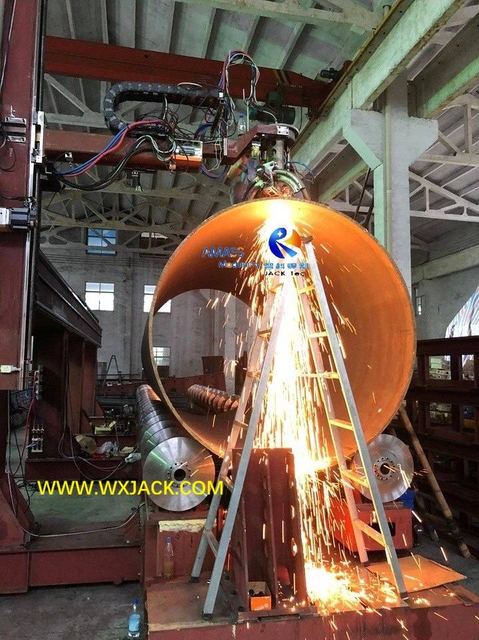

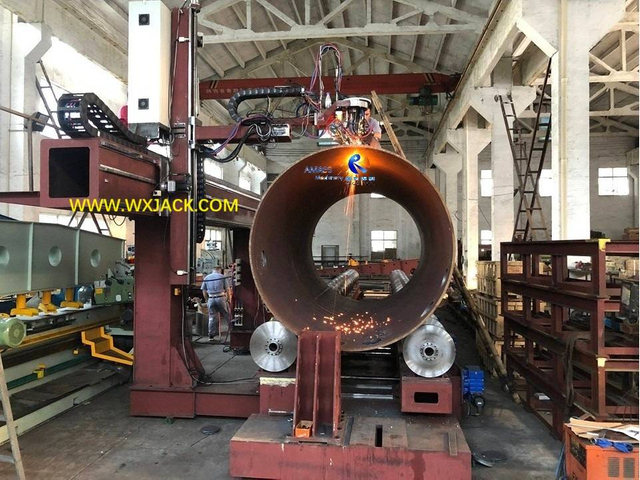

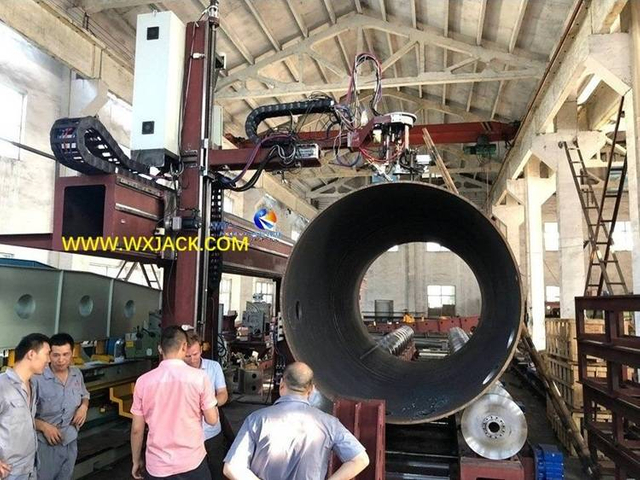

Corte con llama de tubos grandes ( diámetro Φ2000 mm ) en el taller JACK de Wuxi como prueba
Discusión en equipo sobre el corte de tuberías con el cliente después de la prueba en una tubería de Φ2000 mm

Vídeos de funcionamiento de la máquina cortadora por llama de tubos CNC Wuxi JACK con plasma

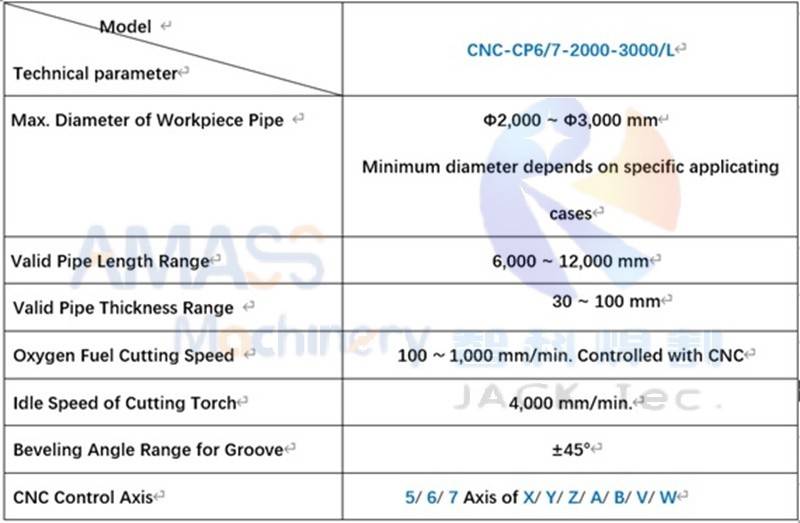

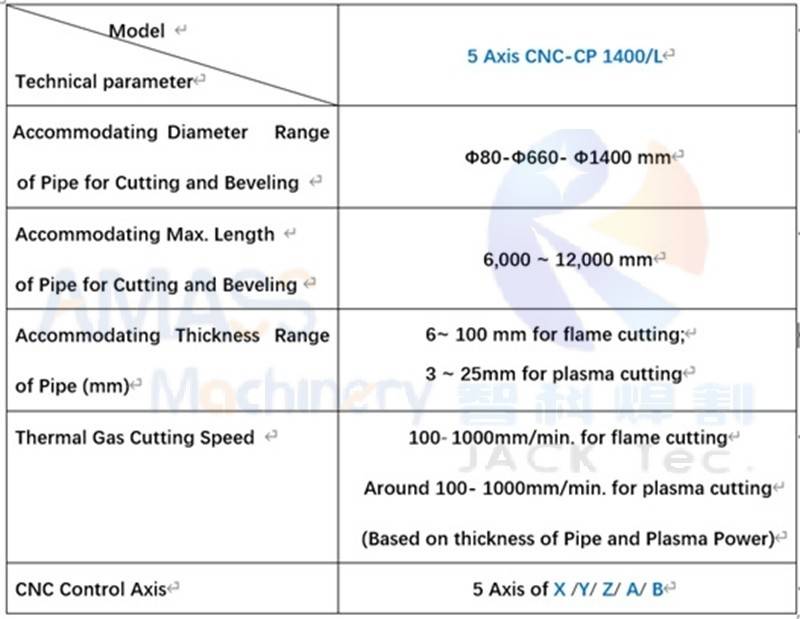

Principales especificaciones técnicas de la máquina cortadora por llama por plasma de tubos CNC Wuxi JACK

A continuación se detallan los principales parámetros técnicos de la máquina cortadora de tubos CNC por plasma de llama serie Wuxi JACK CNC-CP para su rápida revisión. Para obtener una introducción más detallada sobre cada modelo de máquinas, consulte la sección posterior de esta página y la página del producto relacionado:
3 tipos principales de máquinas cortadoras de tubos CNC por plasma de llama
Eje de control CNC 3 eje 5 eje 6, 7 ejes
Modelo CNC-CP3-(600.660)/L CNC-CP5-(600,660, 1400)/L CNC-CP6-2000/L
CNC-CP7-(2500,3000)/L
Diámetro de la tubería Φ48-Φ600/660 mm Φ80-Φ600/660/1400 mm Φ600-Φ2500/3050 mm
Longitud del tubo L Dependiendo del diámetro de la tubería, desde el mínimo 1.500 a 2.000 mm,
hasta el máximo. 6000, 9000, 12000 milímetros
Espesor de pared de tubería Dependiendo del diámetro de la tubería, el espesor cambia en un rango de 3 a 100 mm.
Tecnología de corte térmico 3- 35 mm para corte por plasma, 6- 100 mm para corte con llama de combustible de oxígeno
Corte de bisel de ranura ±45° para diámetros de tubería inferiores a Φ2000 mm,
±50° para diámetros de tubería superiores a Φ2000 mm
Velocidad de corte térmico 100-3000 mm/min. para corte por plasma, dependiendo del espesor de la pared de la tubería,
100-1000 mm/min. para corte con llama de combustible de oxígeno
Controlador CNC Computadora industrial especializada desarrollada para máquina cortadora de tubos CNC,
control de interconexión de 6 ejes (el eje W no necesita control CNC), con eje de control abierto para futuras expansiones
Definición del eje de control CNC Eje X: el soplete se mueve a lo largo de la dirección longitudinal de la tubería
Eje Y: axial de la tubería en sentido horario y antihorario ±360° de giro infinito
Eje Z: el soplete se mueve hacia arriba y hacia abajo a lo largo de la dirección del radio de la tubería		 Sobre la base del eje , X , Y Z :
Eje A: Giro del soplete a lo largo de la dirección del radio del tubo
Eje B: Giro del soplete a lo largo de la dirección longitudinal del tubo		 Sobre la base del eje X , Y , Z , A , B :
Eje V: El soplete se mueve a lo largo de la dirección del radio de la tubería
Eje W: El rodillo de fricción ( soporte de tubería ) se mueve a lo largo de la dirección del radio de la tubería


Aplicación de la máquina cortadora de tubos CNC por plasma de llama

1. Funciones y uso de la máquina cortadora de tubos CNC:

Esto incluye 3 tareas principales en el proceso de fabricación de tuberías:
1) Corte de tuberías: cortar tuberías metálicas (especialmente tuberías de acero al carbono) en una longitud definida, con borde recto o inclinado;
2) Corte de orificios internos en la tubería: Corte orificios de diferentes diámetros en el cuerpo de la tubería. El borde del agujero puede ser recto o inclinado;
3) Biselado de bordes a lo largo de los bordes externos e internos: biselado completo en los bordes de la tubería o en los bordes del orificio interno;
Siguiente paso: La tubería cortada se puede utilizar para el siguiente paso de soldadura/fabricación y ensamblaje, generalmente con otras ramas de tubería, para convertirla en un conjunto de tubería:

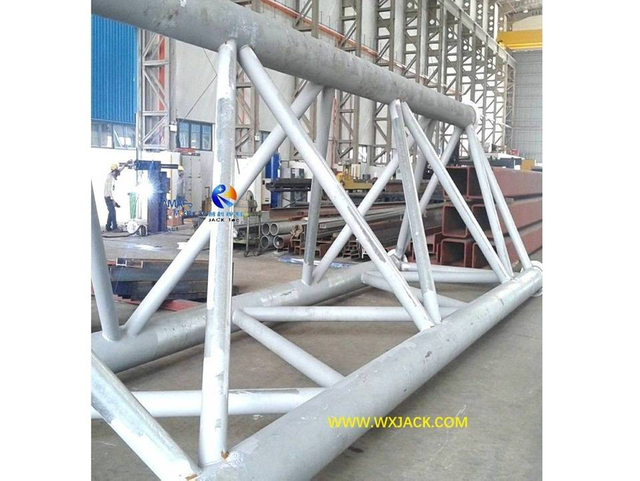

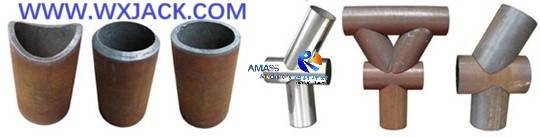

Tubos biselados cortados terminados y conjuntos de tubos: ( Fig.1 )
Máquina cortadora de tubos CNC Fig1 5


2. Piezas de trabajo aplicables de la máquina cortadora por llama por plasma de tubos CNC:

1) Diámetro de Tuberías: Desde el mín. Φ48 mm hasta máx. Φ3.050 mm;
2) Longitud de la tubería: desde varios metros hasta 15-20 metros;
3) Espesor de la pared de la tubería: desde varios milímetros hasta 100 mm;
4) Materiales de las tuberías: acero al carbono/acero inoxidable, aleación de Al...

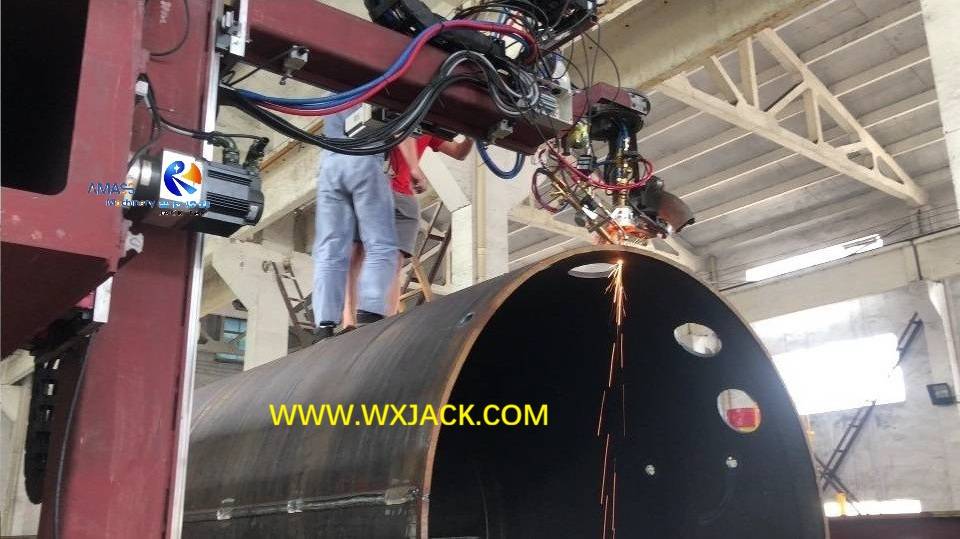

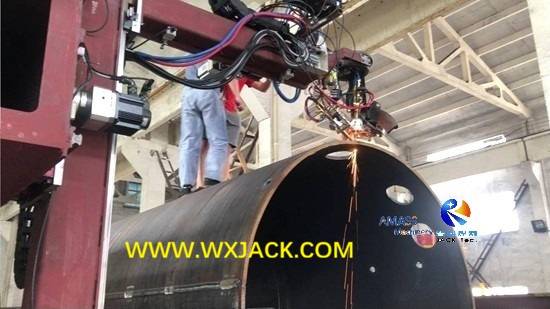

a) Momento de prueba de la máquina cortadora por llama de tubos CNC grande de 7 ejes Wuxi JACK CNC-CP7-3000/12 , los operadores se paran sobre un trozo de tubería grande de Φ2500 mm para observar de cerca: ( Fig.2 )
Fig2 Máquina cortadora de tubos CNC de 7 ejes 1

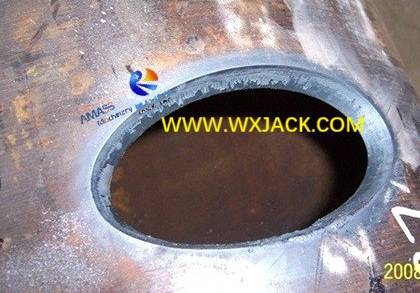

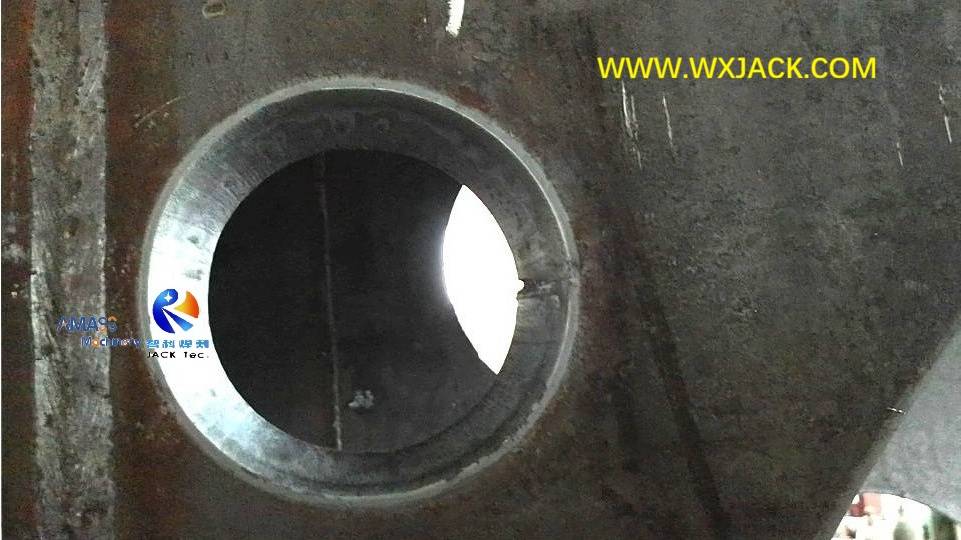

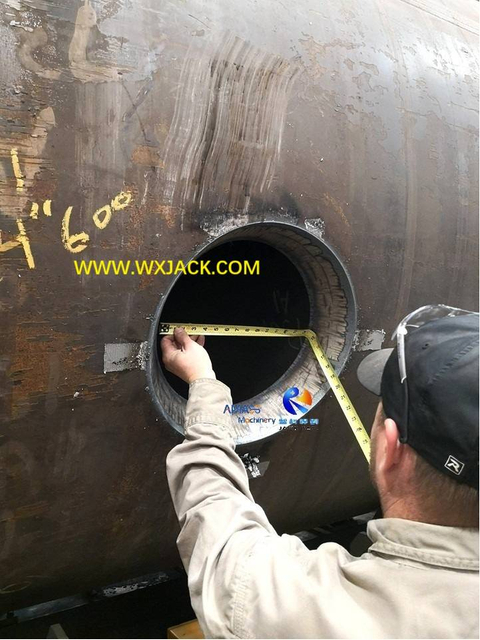

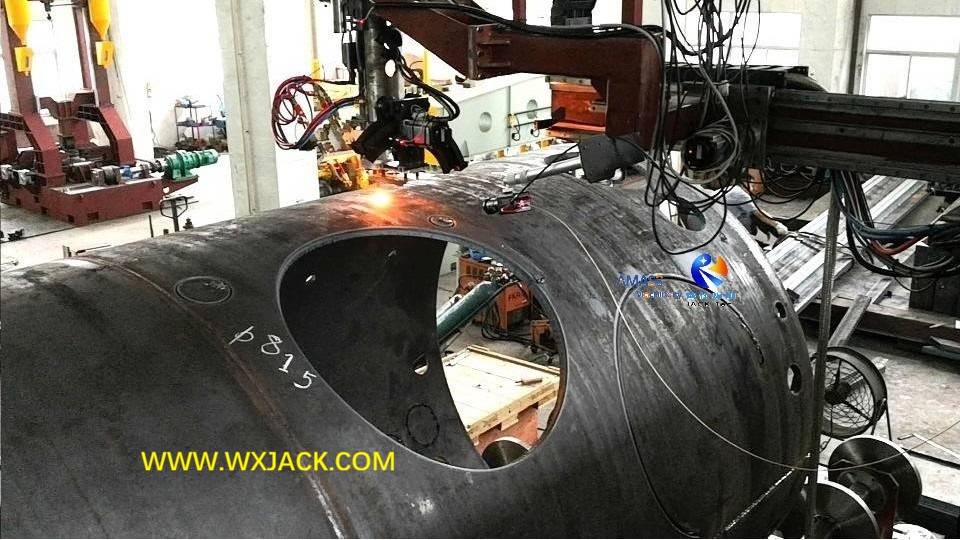

b) Orificio elíptico de borde oblicuo en tubería, cortado de la máquina cortadora por llama por plasma de tuberías CNC Wuxi JACK CNC-CP5 o CNC-CP7 modelo 5 o 7 ejes : ( Fig.3 )
Fig3 Máquina cortadora por llama por plasma de tubos CNC de 5 o 7 ejes 2

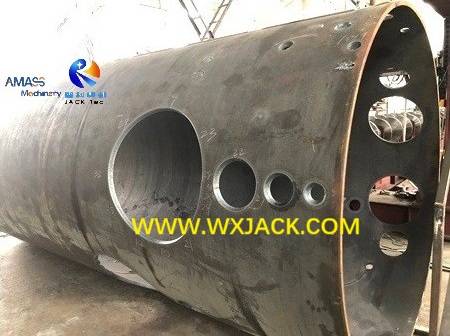

c) Tubo grande de acero al carbono de Φ2000 mm de diámetro y 6000 mm de longitud, con orificios de diferentes diámetros cortados de la máquina cortadora de tubos CNC grande de 7 ejes modelo Wuxi JACK CNC-CP7-3000/12 : ( Fig.4 )
Fig4 Máquina cortadora de tubos CNC de 5 o 7 ejes 45


3. Operación de la máquina cortadora de tubos CNC de plasma Wuxi JACK Flame:

Operación fácil de usar: Hay una biblioteca de piezas de trabajo integrada en el controlador CNC de computadora industrial de nuestra máquina. El operador sólo necesita:
1) Seleccionar el prototipo de pieza de trabajo adecuado de la biblioteca integrada;
2) Introduzca el tamaño objetivo y el ángulo del borde de corte en el tubo, sin realizar más cálculos ni compilaciones:

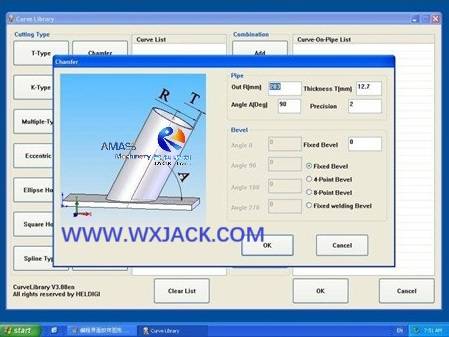

3) Interfaz operativa de la máquina cortadora de tubos CNC con plasma de llama de 3/5/6/7 ejes Wuxi JACK : ( Fig.5 )
Fig5 Máquina cortadora de tubos CNC de 5 o 7 ejes 58
4. Uso amplio: La máquina cortadora por llama por plasma de tubos CNC serie CNC-CP es un primer equipo operativo indispensable para la fabricación y producción de tubos, y se aplica en industrias de: construcción de estadios/estructuras de acero/petróleo y gas/petróleo/recipientes a presión/calderas, productos químicos, etc.

Unidades principales de la máquina cortadora por llama por plasma de tubos CNC Wuxi JACK

El biselado terminado hecho por Wuxi Jack Edge Machine

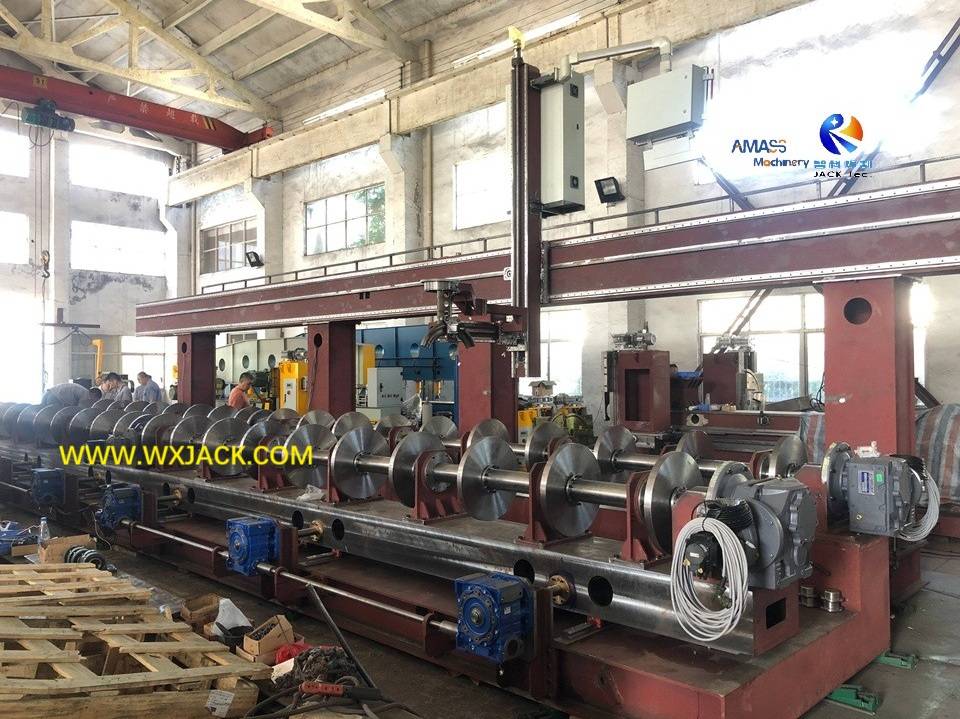

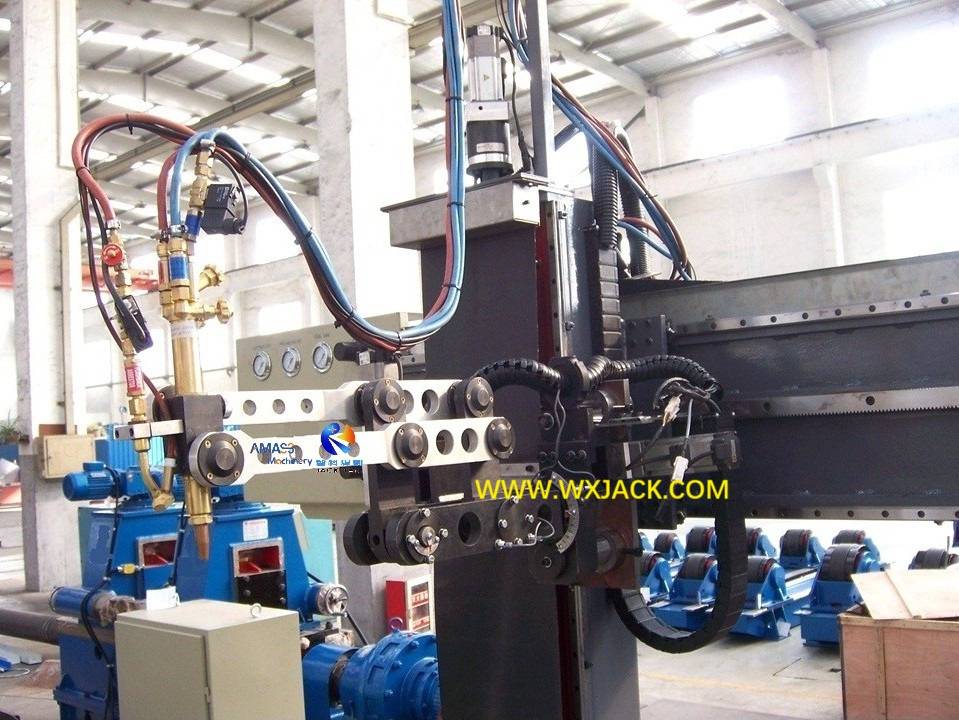

2 CNC Pipe Cutting Machine 28 _20210612104655

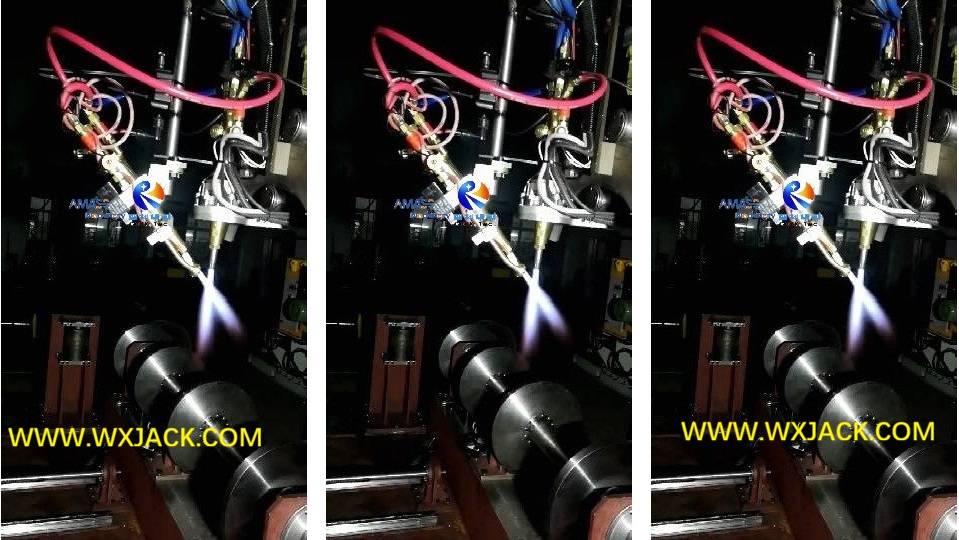

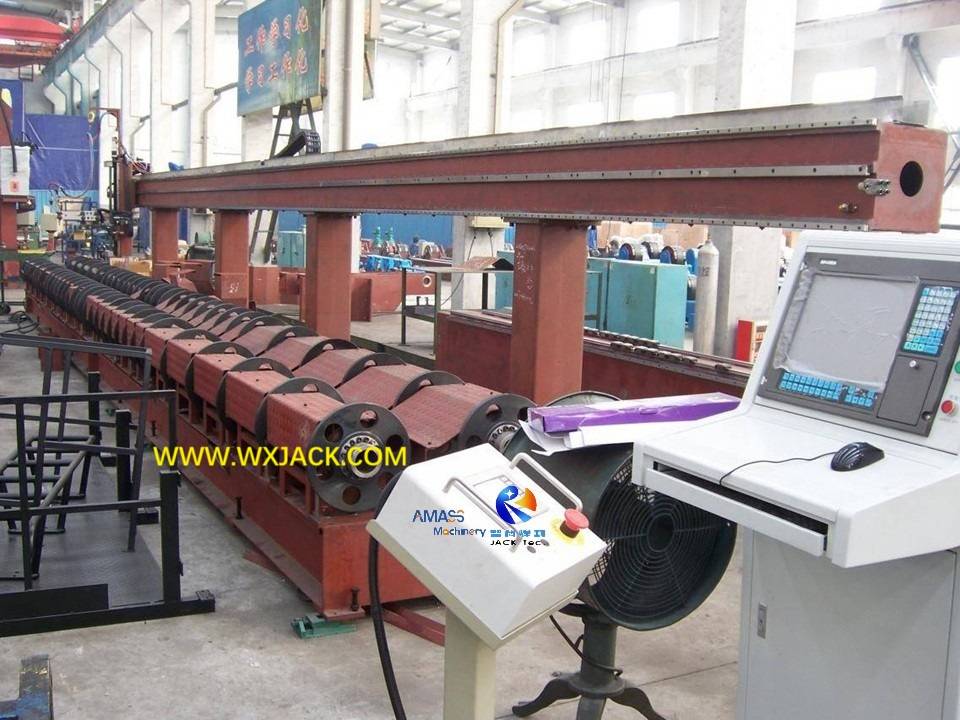

3 CNC Pipe Plasma Flame Cutting Machine 30

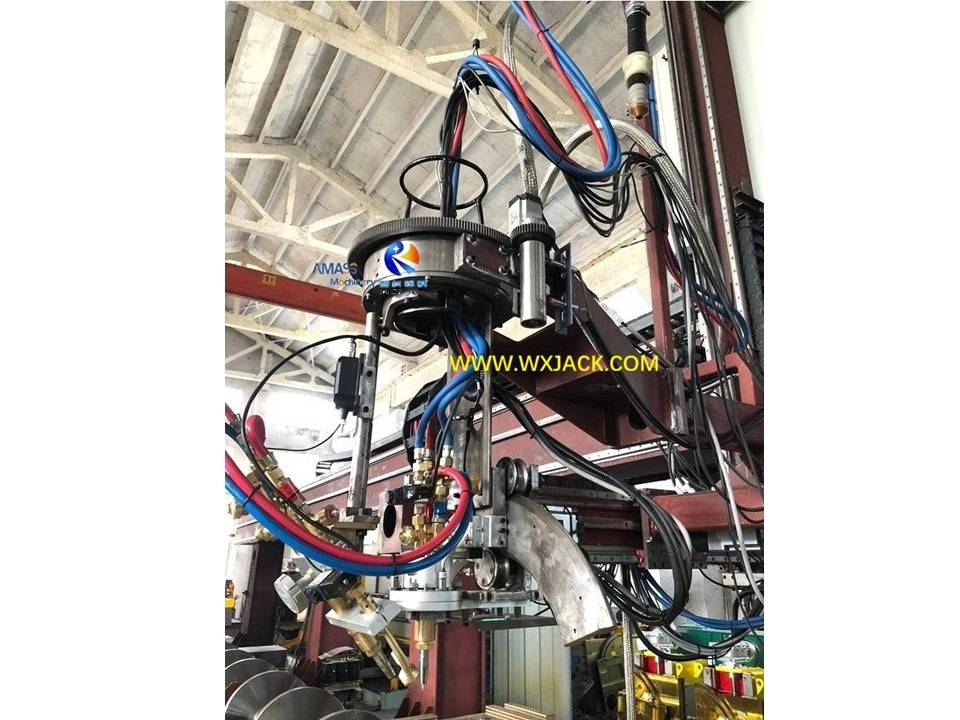

4 Large 7 Axis CNC Pipe Cutting Machine 52 IMG_5031

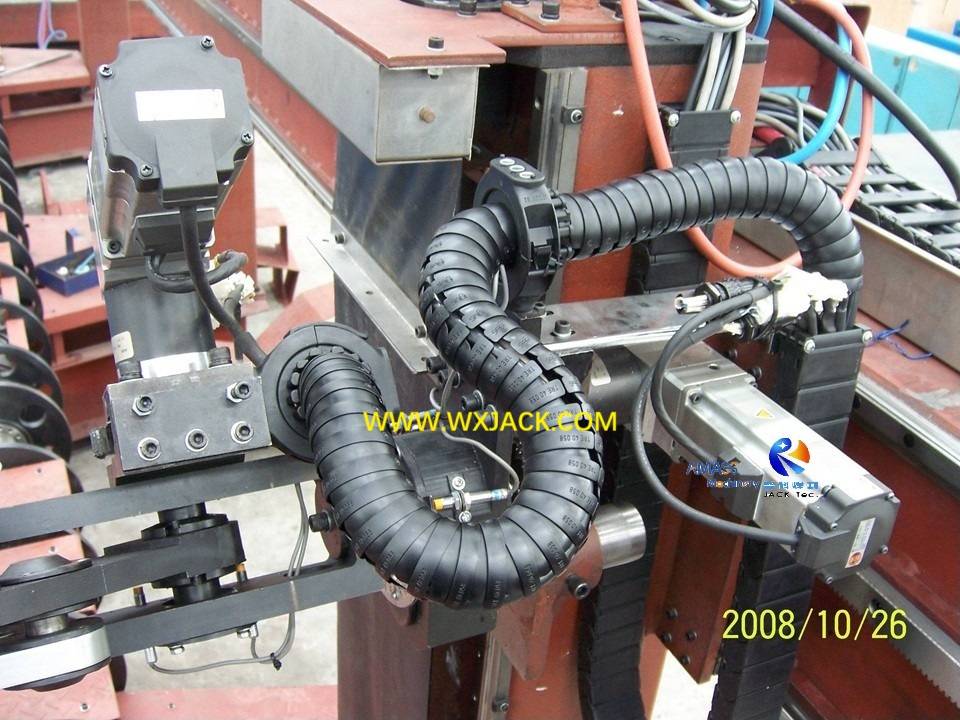

6 CNC Pipe Cutting Machine 1 100_4988

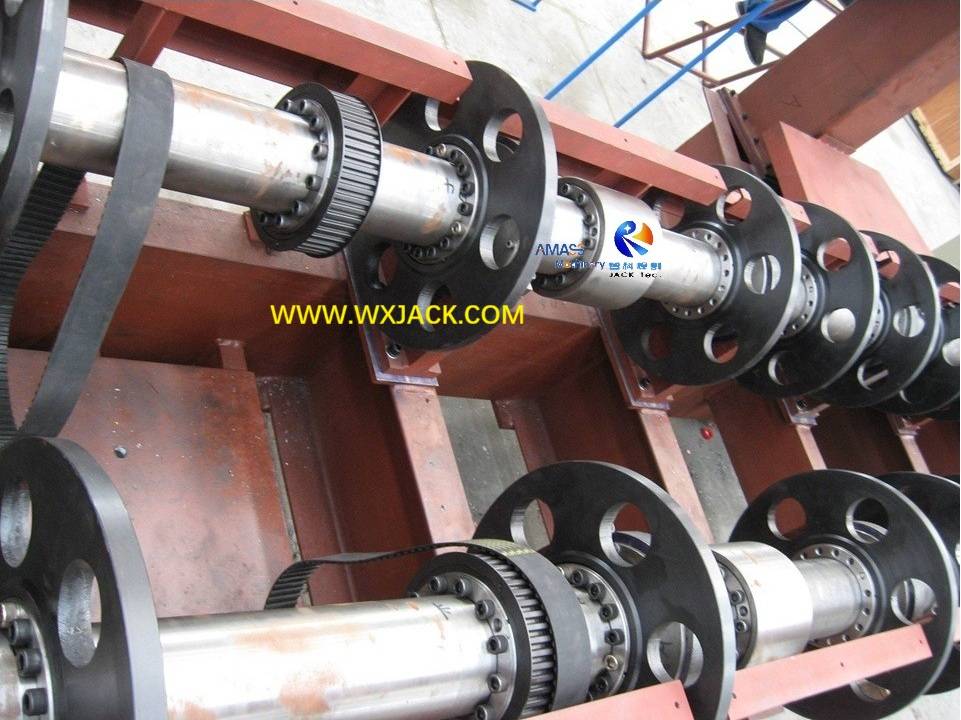

7 Large 7 Axis CNC Pipe Plasma Flame Cutting Machine 6 IMG_8954

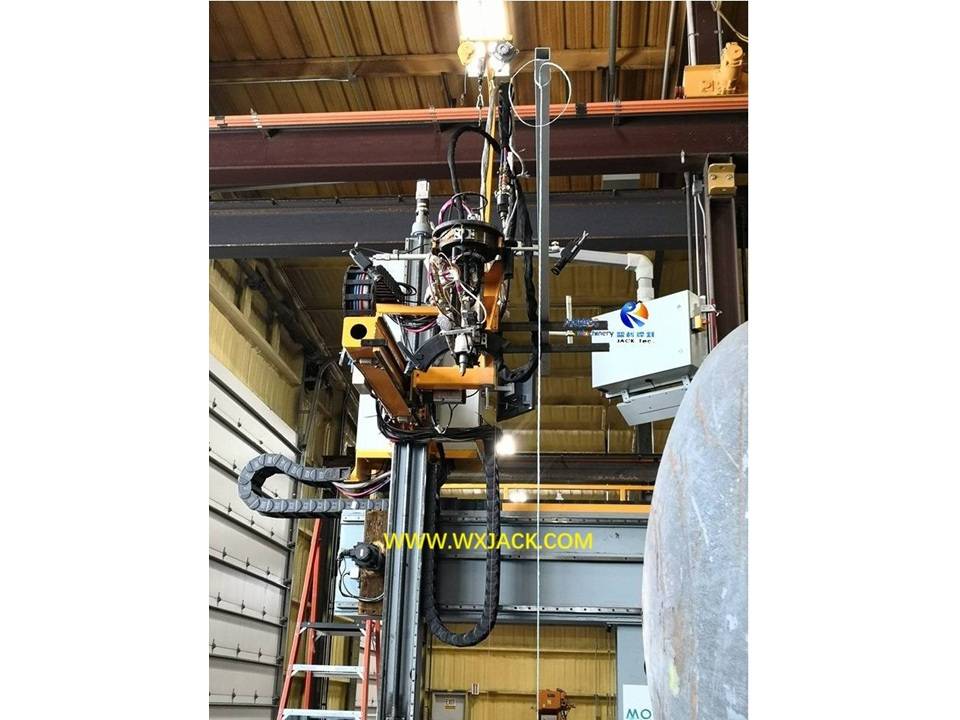

5 Large 7 Axis CNC Pipe Cutting Machine 56
8 CNC Pipe Cutting Machine 5

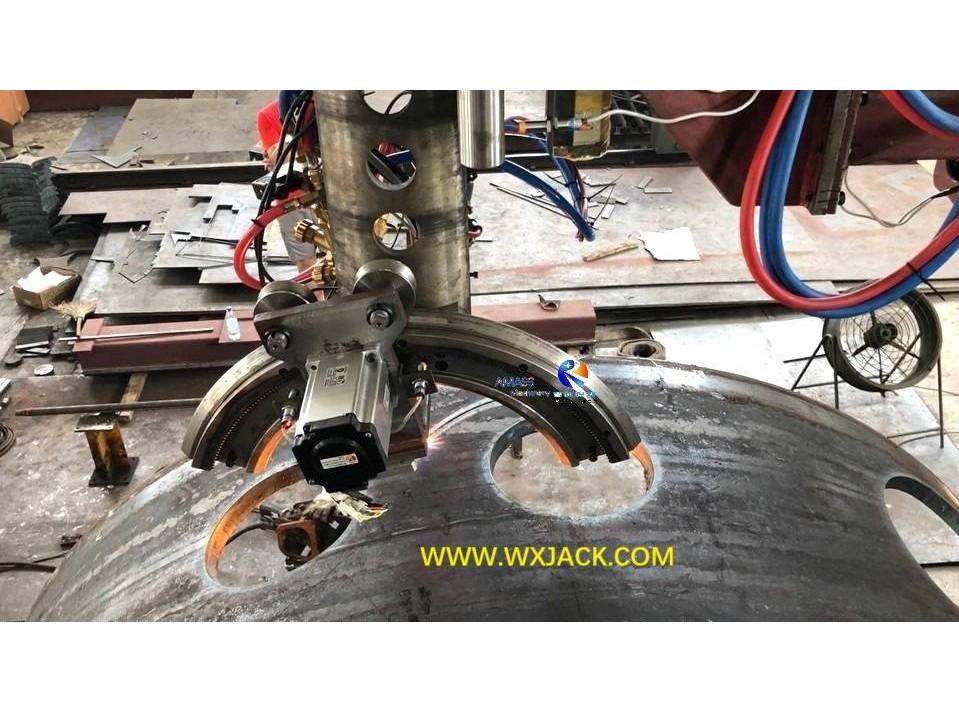

1 Máquina cortadora por llama de plasma de tubos CNC grande de 7 ejes 26

Configuración de ejes de control 3, 5, 6, 7 en la máquina cortadora de tubos CNC de plasma Wuxi JACK Flame

Importancia de la selección de Poper entre máquinas cortadoras de tubos CNC de 3, 5, 6 y 7 ejes:

1) Esta es la primera y básica decisión del cliente y productor, para comprar una máquina cortadora de tubos CNC, sobre cuántos ejes de control son adecuados para el sistema de control de software y hardware de la computadora industrial de la máquina;

2) La forma de tomar una decisión: el cliente plantea una solicitud sobre el corte de tuberías, en términos del diámetro de tubería esperado y la ranura de corte, y los ingenieros del proveedor (Wuxi JACK) proponen la configuración de control CNC más adecuada en consecuencia;
3) Según el rango de diámetro de la tubería, junto con el corte de corte terminado esperado en las tuberías, el eje de control en la máquina tiene las siguientes opciones:

1. Máquina cortadora por llama por plasma de tubos CNC de 3 ejes:

1) Función: El modelo de 3 ejes tiene la función básica de cortar la longitud de la tubería y cortar orificios en un borde recto.;

2) Soplete de corte y grado de libertad de tubería en una máquina cortadora de tubos CNC de 3 ejes:

Durante el trabajo, el soplete se mueve en 2 ejes y la tubería gira en 1 eje:
a) Eje X: el soplete se mueve hacia adelante y hacia atrás a lo largo del cuerpo longitudinal de la tubería, sin inclinación en ángulo, según la longitud de corte esperada;
b) Eje Z: el soplete se mueve hacia arriba y hacia abajo, adaptable a diferentes diámetros de tubería;
c) Eje Y: la tubería gira infinitamente en un alcance de 0° a 360°, de modo que se pueda formar un rastro de corte continuo a lo largo de la periferia de la tubería;

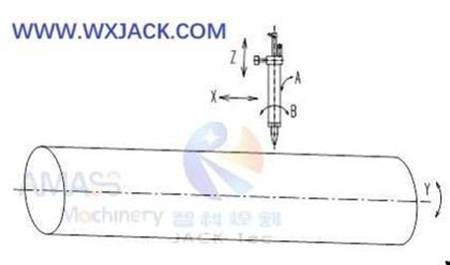

i. La indicación del eje X , Y , Z en el corte de tuberías: ( Fig.6 )

Máquina cortadora de tubos CNC Fig6 11

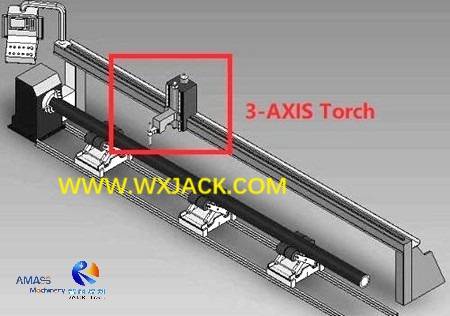

ii. Boceto de diseño en la máquina cortadora de tubos CNC de 3 ejes : ( Fig.7 )

Cortadora por plasma con llama de tubo CNC de 3 ejes Fig7 3

3) Tuberías aplicables: El corte de tuberías con control CNC de 3 ejes se aplica en tuberías de diámetro pequeño y de pared delgada: desde diámetros de Φ48 mm/ 80 mm a Φ600 mm/ Φ660 mm, con espesor de pared de tubería de 3 a 6 mm: para dimensiones tan pequeñas de tuberías, no existe una diferencia obvia entre el borde recto y el borde inclinado;
4) Antecedentes y estado actual: La máquina cortadora de tubos CNC de 3 ejes es el modelo más antiguo que comienza con la aplicación de la máquina y proporciona una rica experiencia y datos para los desarrolladores de máquinas. Hoy en día, con el rápido desarrollo de la tecnología de software y hardware, la configuración de 3 ejes se está eliminando gradualmente, porque los ejes 5/6/7 tienen funciones mucho más potentes y un aumento de costo/precio aceptable, lo que es más rentable para el uso del cliente.

2. Máquina cortadora de tubos CNC por plasma de llama de 5 ejes:

1) Función de la máquina cortadora por llama por plasma de tubos CNC de 5 ejes:

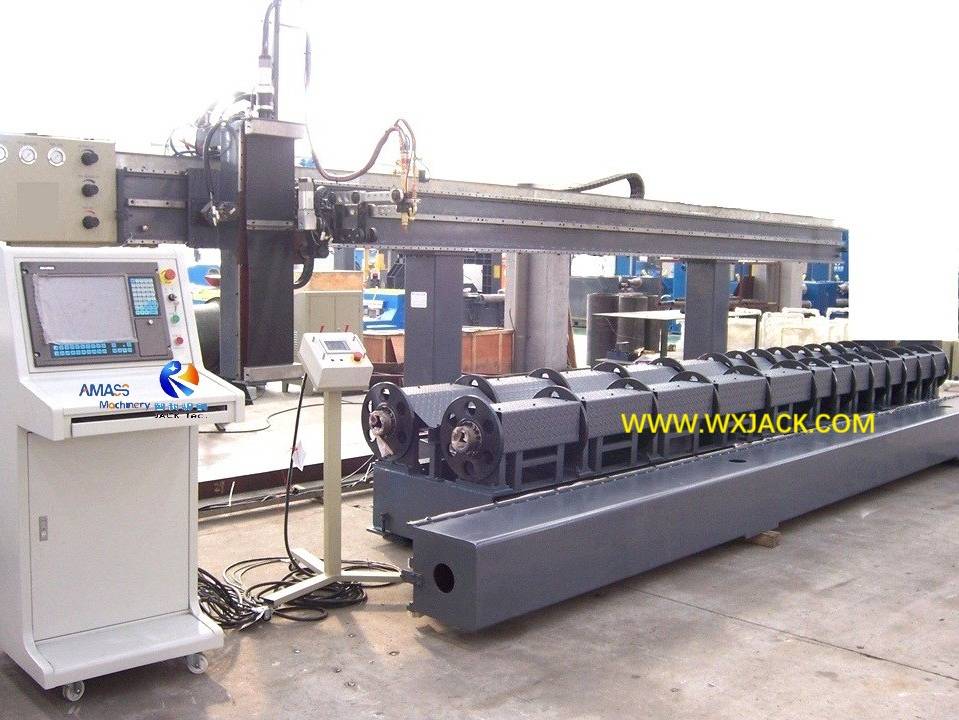

a) Como se muestra en la primera foto de arriba , el control de 5 ejes es capaz de inclinar el soplete de corte ±45°- ±50° junto con un giro infinito de 0°- ±360° , de modo que se pueda adquirir un corte de borde oblicuo en las tuberías;
b) Esto es especialmente útil para producir conexiones de intersección entre ramas de tuberías, como se muestra en la segunda foto de arriba. c ) ;
Importancia : el modelo de 5 ejes cubre un rango medio de tamaños de tuberías: el máximo. El diámetro de la tubería puede ser de Φ600 mm, Φ660 mm, Φ1400 mm, lo que tiene una amplia aplicación y una solución rentable para el cliente;
d) El corte por plasma también tiene el mayor uso para la máquina modelo de 5 ejes, porque para los modelos más grandes, con un aumento del diámetro de la tubería de Φ2000 mm, también aumenta el espesor de la tubería, lo que es más aplicable para el corte por llama con oxígeno;



2) Control del eje en la máquina cortadora por llama por plasma de tubos CNC de 5 ejes:

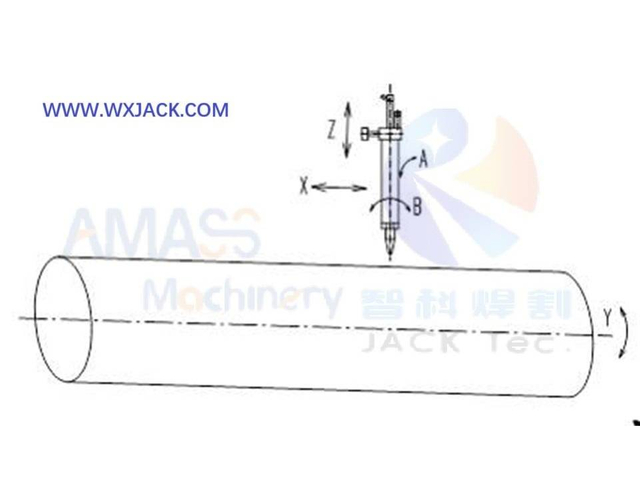

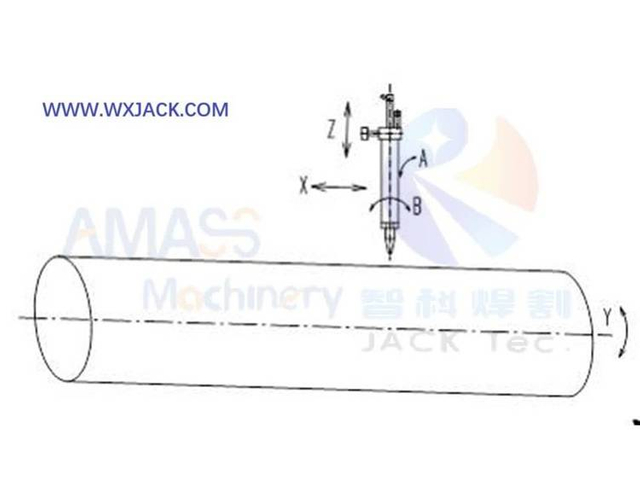

Como se muestra en la tercera foto de arriba , sobre la base del eje X/Y/Z en el control de 3 ejes, agregando:
a) El 4.º eje A para controlar la inclinación del soplete de corte ±45°- ±50° a lo largo de la dirección axial de la tubería , hacia la izquierda y hacia la derecha cuando se enfrenta a la sección transversal de la tubería;
b) El quinto eje B para controlar la inclinación del soplete de corte ±45° a lo largo de la dirección radial de la tubería , hacia adelante y hacia atrás ;
i. Junto con el movimiento longitudinal del soplete de corte del eje X y el giro del tubo del eje Z ±0°- ±360° , el alcance del soplete de corte y el grado de libertad se expanden enormemente;

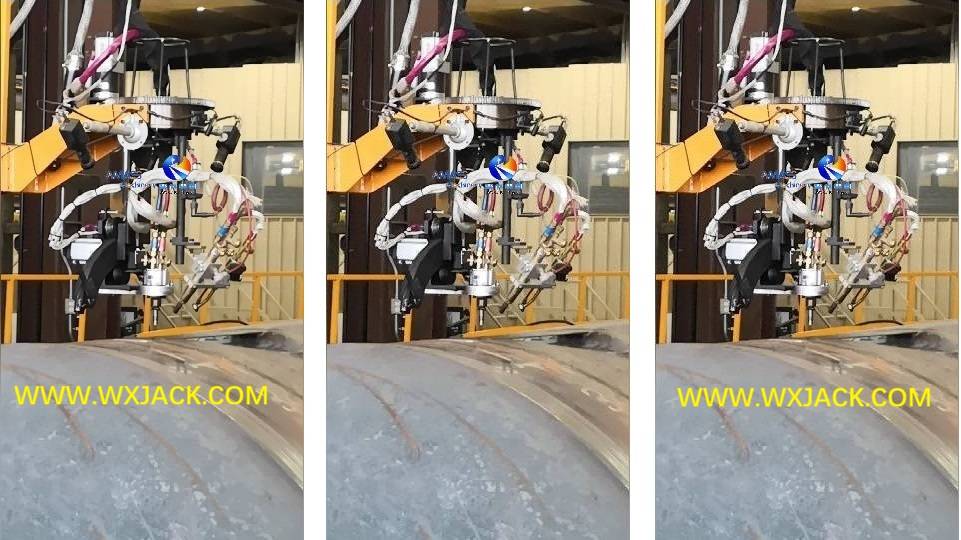

ii. Antorcha de corte: En consecuencia, como se muestra en la cuarta foto de arriba , el mecanismo del soplete de corte en la máquina de 5 ejes tiene más grado de libertad: el movimiento lineal junto con el movimiento de traza circular;



3) Piezas de trabajo aplicables para la máquina cortadora por llama por plasma de tubos CNC de 5 ejes:

Se utilizan 5 ejes para cortar:
a) Tuberías de diámetro pequeño a mediano: desde Φ48 mm/Φ80 mm hasta Φ1400 mm;
b) Con espesores de pared de nivel fino a medio: De 3 mm a 50 mm;
c) Las especificaciones típicas de las tuberías son de diámetros de Φ660 mm a Φ1400 mm , con un espesor de pared de tubería de 3 a 50 mm.

3. Máquina cortadora de tubos CNC grande con plasma de llama de 6 ejes:

1) El 6eje V en la máquina cortadora por llama de tubos CNC grande de 6 ejes:

a) Función: El modelo de máquina de 6 ejes tiene una función similar a la de 5 ejes, la diferencia radica en que, con el aumento del diámetro y el peso de la tubería, se vuelve más difícil hacer girar la tubería de manera efectiva y suave;
b) Eje V: Entonces, en lugar de girar la tubería para ayudar a colocar el soplete en el punto de corte de la tubería, durante la operación de corte térmico, el soplete se puede mover a lo largo de la dirección del radio de la tubería. Este es el sexto eje V, como se muestra a continuación:

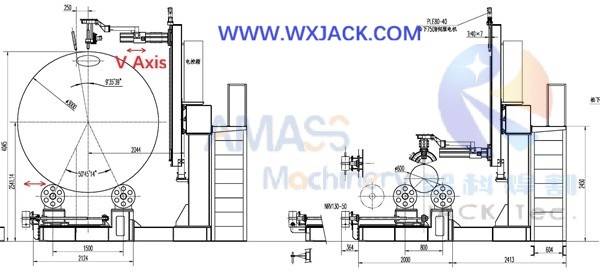

Bosquejo de diseño en el eje V y su uso para la máquina cortadora por llama por plasma de tubos CNC de 6 ejes : ( Fig.8 )
Máquina cortadora de tubos CNC de 6 ejes Fig8 13


2) Piezas de trabajo aplicables para la máquina cortadora de tubos CNC grande de 6 ejes:

a) Especificaciones de tuberías: La máquina de modelo grande de 6 ejes generalmente se aplica para cortar tuberías de diámetro medio grande: desde máx. Diámetro de tuberías de Φ1400 mm a Φ2000 mm , con espesor de pared de tubería de 3 a 100 mm ;
b) Medios de corte térmico: con el aumento del espesor de la pared de la tubería, el corte con llama de combustible de oxígeno es más aplicable que el corte por plasma. Esta es la razón por la cual, el modelo de 6 ejes a menudo se denomina máquina cortadora por llama de tubos CNC grande;

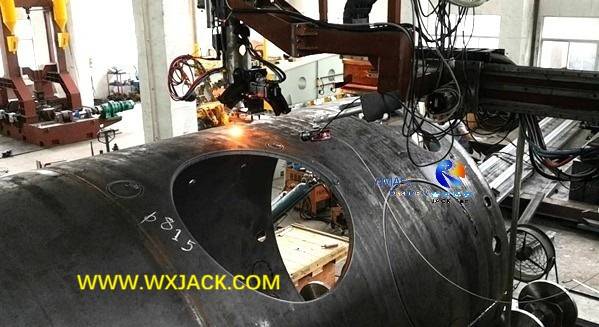

c) Momento de corte por llama en tubos grandes de acero al carbono ( diámetro ≥Φ2000 mm ) de la máquina cortadora de tubos CNC grande Wuxi JACK de 6 ejes : ( Fig.9 )
Fig9 Máquina cortadora de tubos CNC de 6 ejes 20

4. Máquina cortadora por llama de tubos CNC grande de 7 ejes con plasma:

1) El 7º eje W en la máquina cortadora de tubos CNC grande de 7 ejes:

a) Función: La máquina modelo grande de 7 ejes tiene la misma función que los modelos de 5 y 6 ejes, la diferencia es que, con un mayor aumento del diámetro de la tubería, de Φ2000 mm a Φ3050 mm, solo el movimiento del soplete de corte del eje V no puede cubrir la gama completa de corte de tuberías de gran diámetro;
b) Eje W: En este momento, como se muestra a continuación, se debe introducir el séptimo eje W, que es para controlar el movimiento lateral de los rodillos de fricción que soportan la tubería a lo largo de la dirección radial de la tubería:

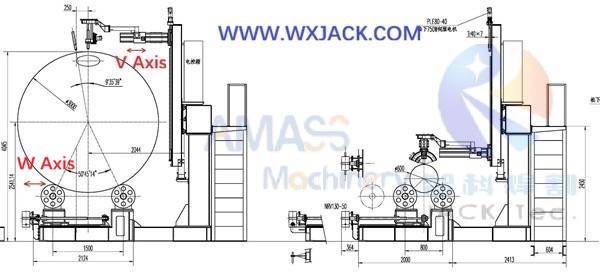

Bosquejo de diseño de izquierda a derecha, efectividad del eje W en la máquina cortadora por llama por plasma de tubos CNC grande Wuxi JACK de 7 ejes : ( Fig.10 )

Fig10 Máquina cortadora de tubos CNC de 7 ejes 13


2) Piezas de trabajo aplicables de la máquina cortadora por llama de tubos CNC grande de 7 ejes:

a) Especificaciones de tuberías: La máquina grande de 7 ejes generalmente se usa para cortar tuberías de gran diámetro: desde máx. Diámetro de Φ2500 mm a Φ3050 mm, con espesor de pared de tubería de 3 a 100 mm;

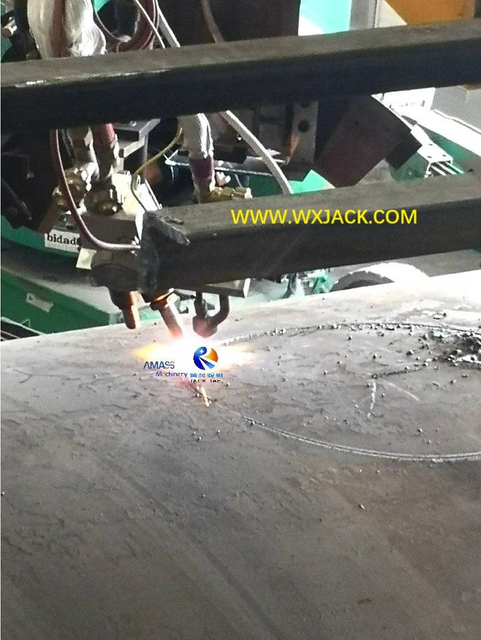

b) Las fotos 1.ª a 4.ª anteriores muestran el corte con llama en tubos grandes de acero al carbono, en el sitio de trabajo del cliente de la máquina modelo grande Wuxi JACK de 7 ejes.

Categoría y parámetros principales de la máquina cortadora de tubos CNC por plasma Wuxi JACK Flame

1. Clasificación de la máquina cortadora por llama por plasma de tubos CNC:

Hay varias formas de clasificación en la máquina cortadora de tubos CNC:
1 ) Según el eje de control CNC, 3se puede dividir en 5 /// 6 configuración de 7 ejes ;
2) Basado en el máx. diámetro de la tubería, se puede dividir en especificaciones de Φ600mm/ Φ660mm/ Φ1400mm/ Φ2000mm/ Φ2500mm/ Φ3000mm...;
3) Según la estructura mecánica del accesorio de tubería, se puede dividir en estilo de accesorio de garra de mandril y estilo de rodillo de fricción .



2. 3 series principales de máquinas cortadoras de tubos CNC por plasma Wuxi JACK Flame:

1) CNC-CP3-600/660, para cortar tubos con diámetro de hasta Φ600 mm - Φ660 mm, de tipo de fijación de garra de mandril en tubo seguro, control CNC de 3 ejes ;
2) CNC-CP5-600/660/1400, para corte de tubos con diámetro hasta Φ600mm- Φ660mm- Φ1400mm, de tipo rodillo de fricción para soporte de tubos, control CNC de 5 ejes ;
3) CNC-CP6/7-2000/2500/3000 Φ2000mm- Φ3000mm para corte en tubos con diámetro hasta Φ2000mm- Φ2500mm- Φ3050mm, de tipo rodillo de fricción para soporte de tubos, control CNC de 6, 7 ejes .

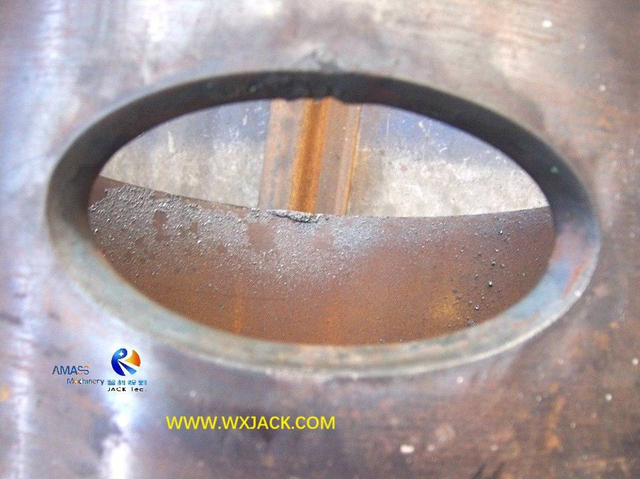

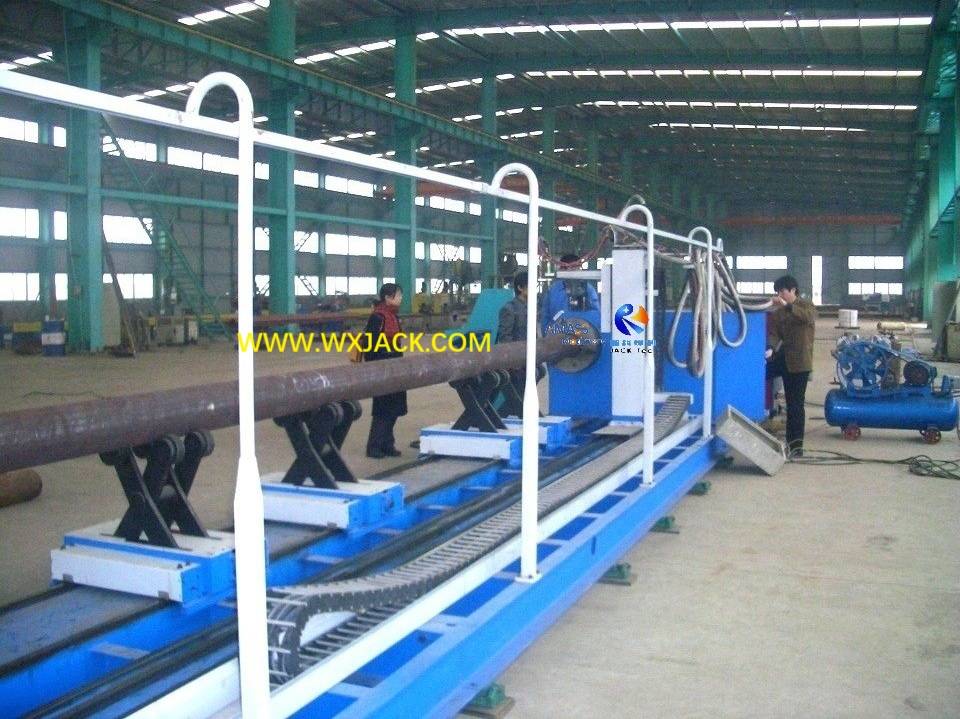

1 Máquina cortadora de tubos CNC 35

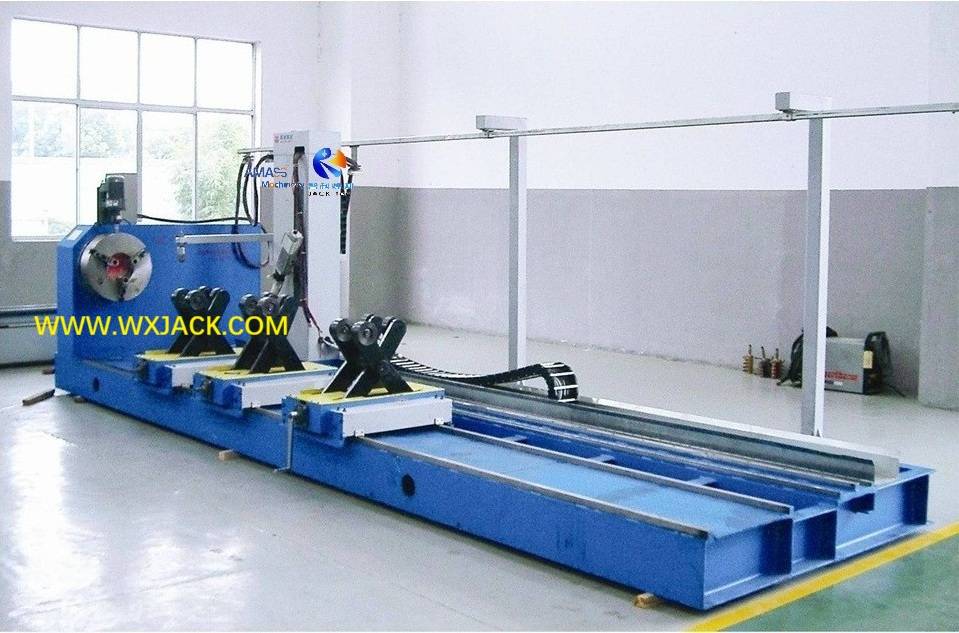

2 Máquina cortadora de tubos CNC 28

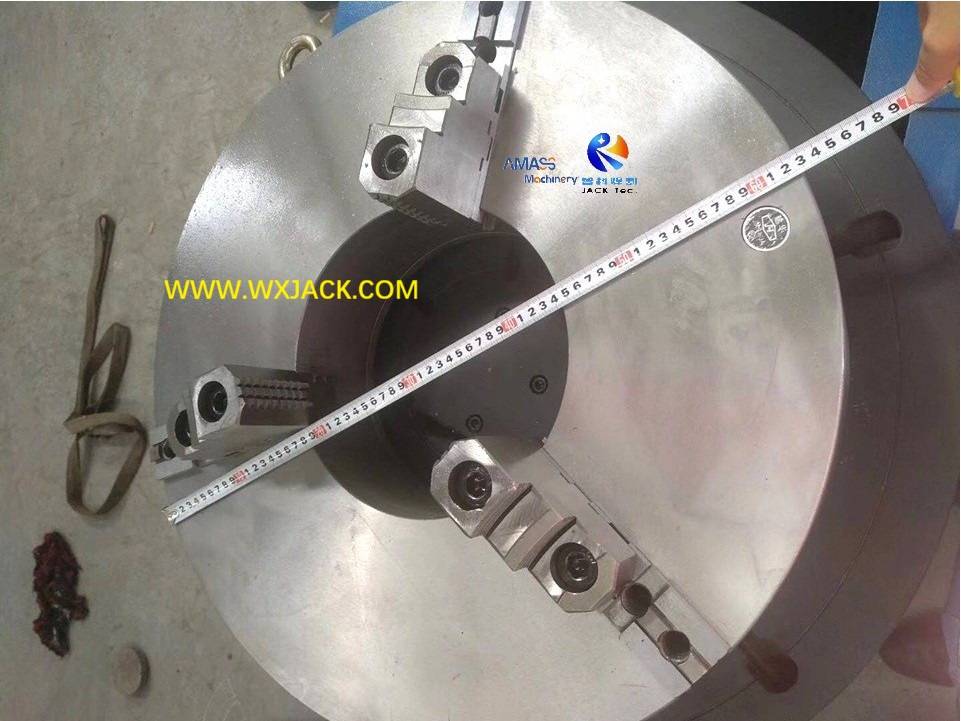

CNC-CP3-600/660 Máquina cortadora de tubos CNC de 3 ejes con garra de mandril

Más >>

1. Antecedentes y uso de la pequeña máquina cortadora por llama por plasma de tubos CNC de 3 ejes:

1) Importancia: Esta serie CNC-CP3-600/660/L es el primer producto para el corte de tubos con control CNC. Puede verse como un punto de partida con la configuración y el funcionamiento básicos de esta familia de productos;
2) Función de uso: este modelo básico tiene el costo de fabricación, la cotización y, por lo tanto, el costo de funcionamiento más bajos, y la operación más simple;
3) Piezas de trabajo aplicables: Esta serie de máquinas cortadoras de tubos CNC sirve para cortar tubos pequeños a medianos y para cortar agujeros en tubos. Normalmente, diámetros de Φ48 mm, Φ60 mm a Φ600 mm, con un espesor inferior a 10 mm. Para un espesor tan pequeño, el borde inclinado no es imprescindible para la posterior fabricación y montaje de la junta y, por lo tanto, no es necesario cortar una ranura oblicua;
4) Sin la función de oscilación del soplete, todas las ranuras de corte, ya sean cortes longitudinales y cortes de orificios, son todas de borde recto;
5) Máx. La longitud de la tubería puede ser designada por el cliente.

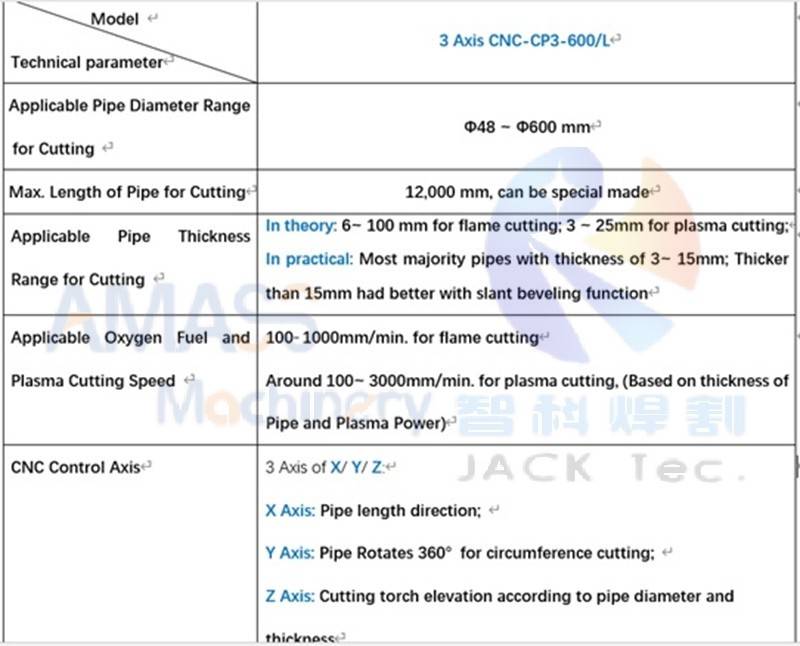

2. Parámetros técnicos de la máquina cortadora de tubos CNC de 3 ejes con garra de mandril CNC-CP3 Φ600/660:

Máquina de cortar tuberías CNC

CNC-CP5 Φ600/660 Máquina cortadora de tubos CNC de 5 ejes con garra de mandril

Más >>

1. Aplicación de la máquina cortadora por llama por plasma de tubos CNC de 5 ejes:

1) Importancia: Este modelo tiene una amplia aplicación en el campo del corte de tubos con control CNC;
2) Gran capacidad: basada en el eje X , Y , Z , y sumando los 4ejes th 5y th de A y B , esta serie de máquinas puede cortar bordes inclinados a lo largo del orificio de corte interno y del borde externo al cortar tuberías;

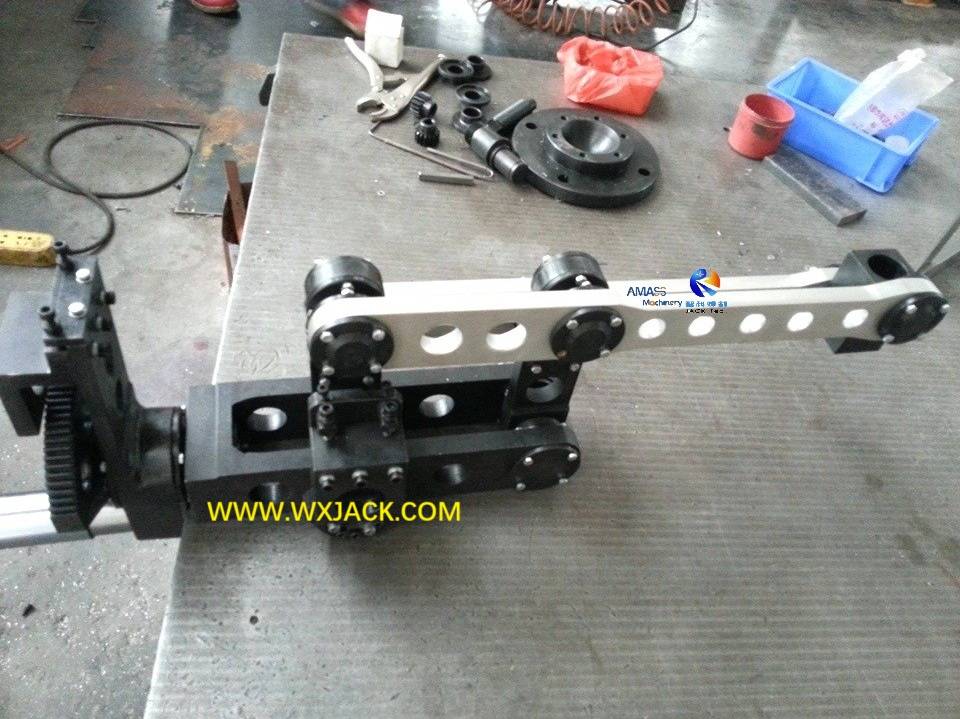

3) Accesorio de tubería: considerando el diámetro relativamente pequeño de las tuberías, el accesorio todavía tiene la estructura de un mandril de 3 garras.


2. Parámetros técnicos de la máquina cortadora por llama por plasma de tubos CNC de 5 ejes con garra de mandril CNC-CP5 Φ600/660:

Máquina de cortar tuberías CNC

1 Máquina cortadora de tubos CNC de 5 ejes 12

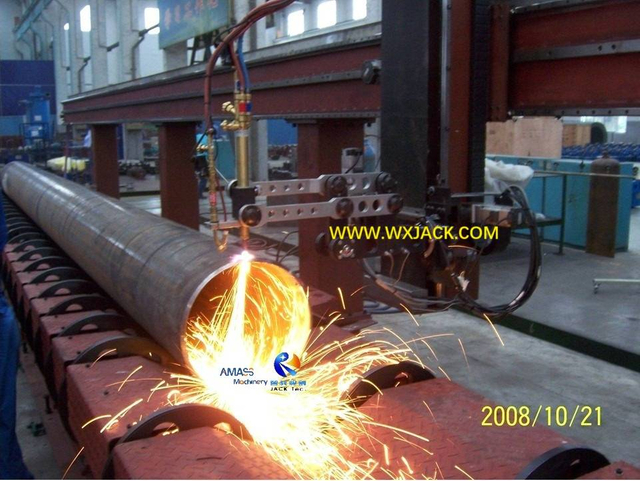

2 Máquina cortadora de tubos CNC de 5 ejes 34
2 Máquina cortadora de tubos CNC de 5 ejes 23
1 Cortadora de tubos CNC de 5 ejes 4

CNC-CP5 Φ660/1400 Máquina cortadora de tubos CNC con rodillo de fricción de 5 ejes

Más >>

1. Característica y función de la máquina cortadora de tubos CNC de 5 ejes con soporte de rodillo de fricción CNC-CP5 Φ660/1400:

1) Cuándo utilizarlo: cuando el diámetro de las tuberías crece hasta el rango de Φ660 mm-Φ1400 mm y, por lo tanto, aumenta el espesor de la pared de la tubería ( normalmente 20 mm-50 mm ), el control CNC de 5 ejes se convierte en la solución más adecuada para los clientes;

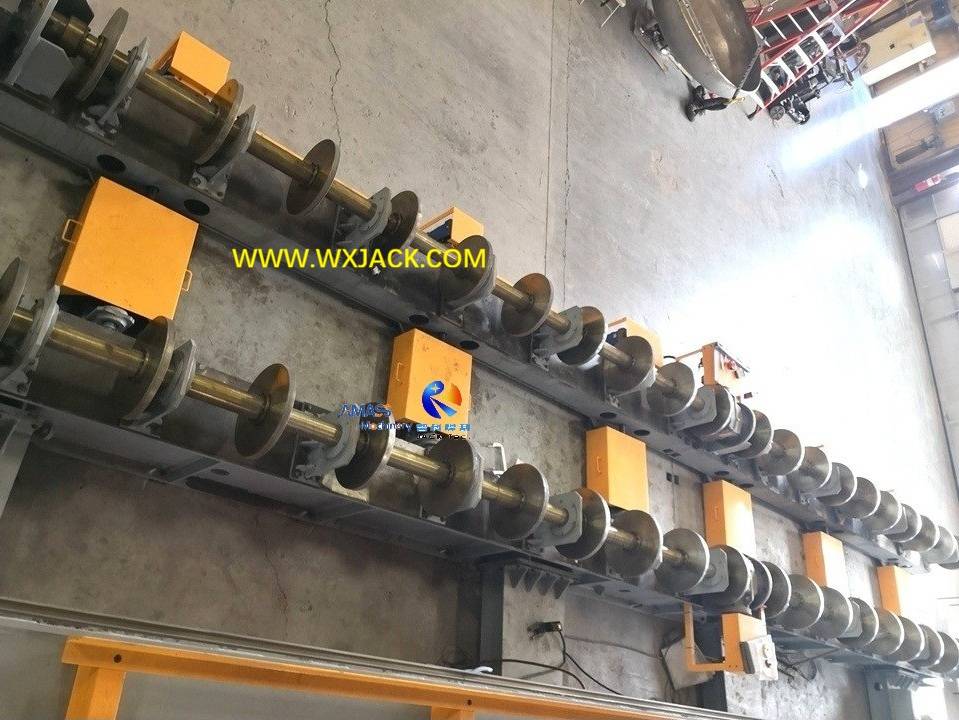

2) Soporte de tubería aplicable: Mientras tanto, debido a que la tubería tiene un diámetro más grande que no es adecuada para sujetarla con garras, los soportes de soporte de rodillos de fricción son más adecuados para esta especificación de tuberías.


2. Parámetros técnicos de la máquina cortadora de tubos CNC de 5 ejes con soporte de rodillo de fricción CNC-CP5 Φ660/1400:

Máquina de cortar tuberías CNC

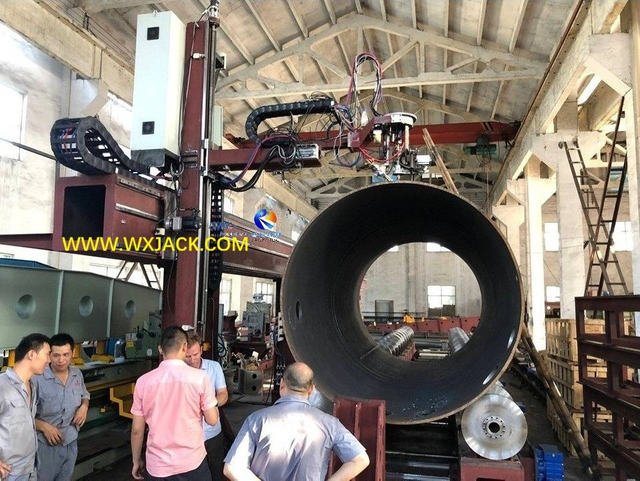

CP6/CP7 Φ2000- 3000 Rodillo de fricción Máquina cortadora de tubos CNC grande de 6/7 ejes

Más >>

1. Especialidad y operación de la máquina cortadora por llama de tubos CNC grande de 6/7 ejes con soporte de rodillo de fricción CNC-CP6/7 Φ2000- Φ3000mm:

1) Diámetros de tubería aplicables: cuando el diámetro de la pieza de trabajo es de Φ2000 mm a mayor: Φ2500 mm y Φ3050 mm , el 6eje V y el 7eje W deben introducirse en la máquina de gran tamaño, para cubrir el cumplimiento sofisticado del control de movimiento en tuberías de grandes dimensiones;

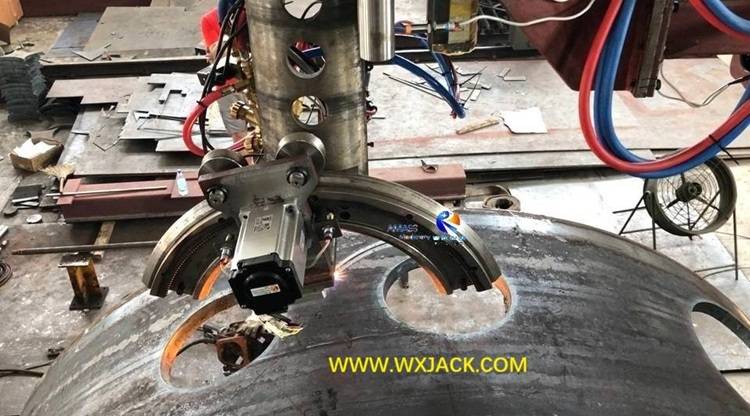

2) Característica técnica: En el caso del control de 7 ejes, para la aplicación en el séptimo eje W, una fila de rodillos de fricción es de estilo estacionario y la otra fila se puede mover mediante motor.


2. Parámetros técnicos de la máquina cortadora de tubos CNC grande con rodillo de fricción CNC-CP6/7 Φ2000- Φ3000 de 6/7 ejes: ~!phoenix_varIMG2!~

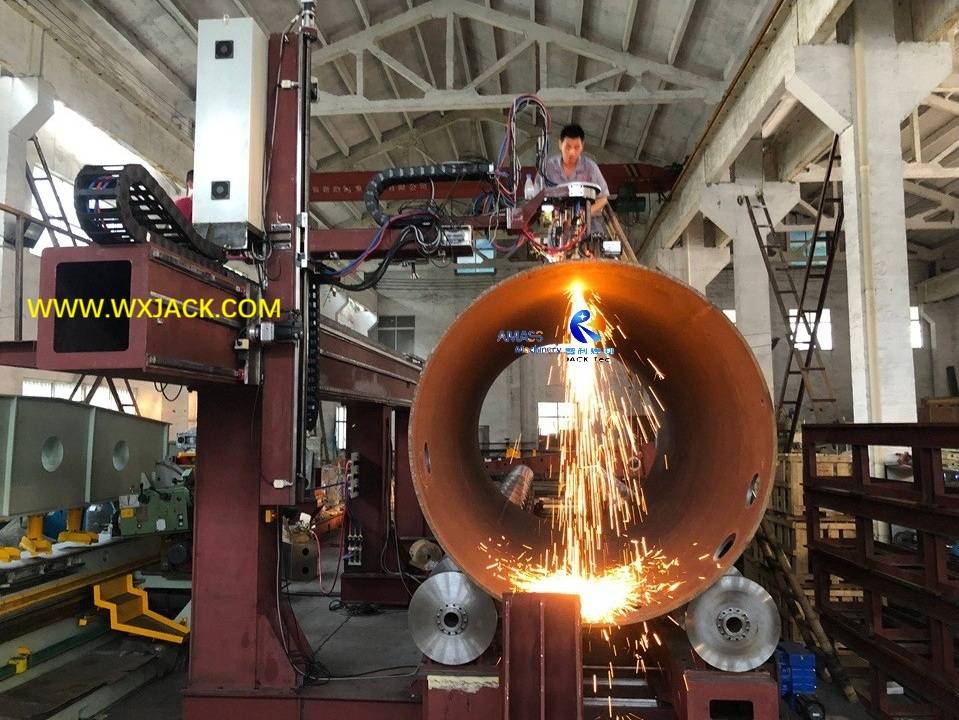

2 Máquina cortadora de tubos CNC grande de 7 ejes 42 IMG_4604

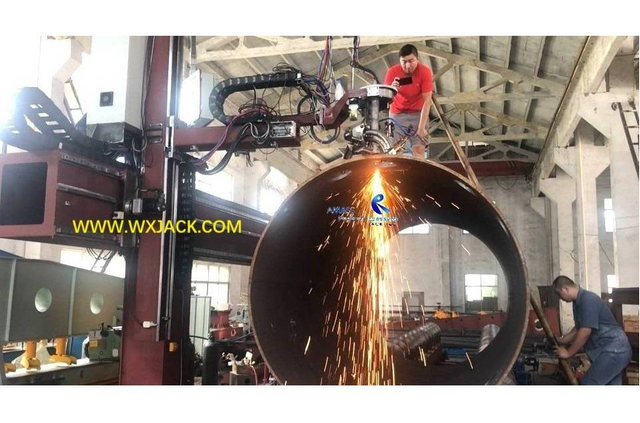

1 Máquina cortadora de tubos CNC grande de 7 ejes 9

Equipos relacionados de la máquina cortadora de tubos CNC por plasma de llama y otras máquinas CNC

Como equipo de primera operación centrado en piezas de trabajo cilíndricas: tuberías/tubos/tanques/recipientes a presión, el principal equipo relacionado con la máquina cortadora por llama por plasma de tuberías CNC, en secuencia de tecnología de proceso:

1. Centro de soldadura de tuberías:

1) Rotador de soldadura de tuberías ( cama de rodillos de soldadura ): para fabricar tuberías terminadas con soldadura de costura circunferencial y longitudinal;
2) Máquina soldadora de columnas y brazos ( manipulador de soldadura ): para realizar soldaduras de costura longitudinal en paredes externas e internas de tuberías. Los tubos de la pieza de trabajo se colocan sobre los rodillos giratorios de soldadura del rotor de soldadura durante la operación;

2. Máquina soldadora de tubos de diseño especial:

Con una amplia variedad de diseños en el bastidor principal mecánico, las máquinas pueden realizar diferentes tipos de tareas de soldadura en:
1) Tuberías, bridas y cilindros de diferentes diámetros y fabricados en diferentes materiales: acero al carbono, acero inoxidable;
2) Con diferentes modos de soldadura: SAW, GMAW, TIG, MIG...;
3) En costuras de soldadura longitudinales y circunferenciales en paredes internas y externas;
3. Fresadora frontal de viga BOX H con estructura de acero para tubos CNC : Para pulir la cara final de las tuberías después de la fabricación, antes de pintar y ensamblar;
4. Máquina cortadora de placas CNC con plasma por llama:
también con llama de combustible de oxígeno y corte por plasma, aquí la pieza de trabajo se cambia de tubería tridimensional a placa de acero metálica bidimensional, lo que reduce la cantidad de control CNC a 3 ejes en consecuencia.

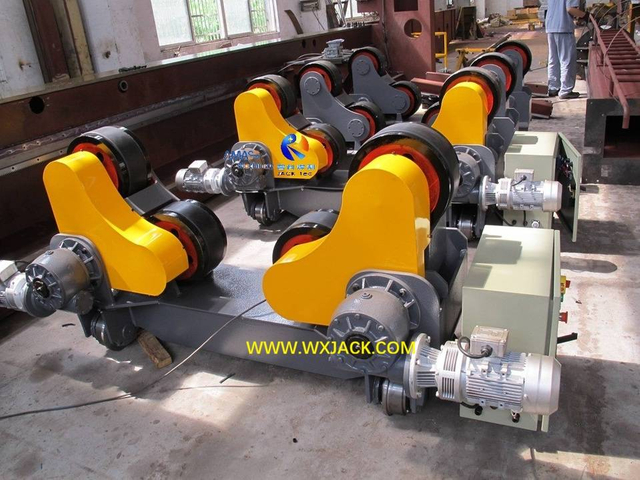

Cama de rodillos rotadores de soldadura automática autoajustable HGZ20 con capacidad de carga de 20 toneladas con ruedas móviles

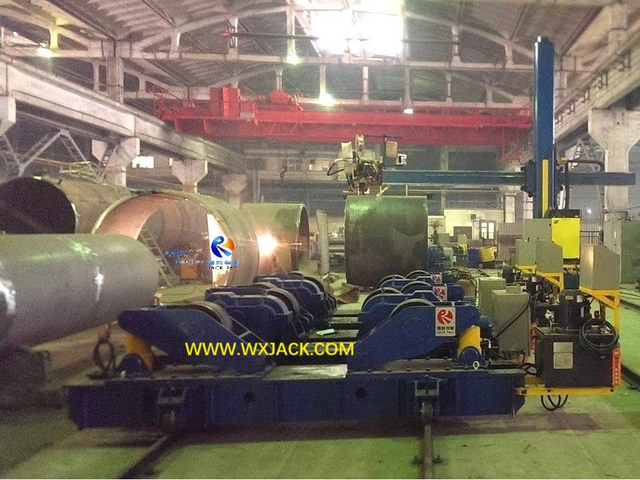

Centro de soldadura : Máquina soldadora de columna y pluma LHZ5050 con cama de rodillos rotadores de soldadura con ajuste de perno HLK80
Máquina soldadora de columna y pluma LHZ3030 (manipulador de soldadura), sistema de soldadura en el extremo frontal de la pluma horizontal
Cama de rodillo rotador de soldadura con ajuste de perno HGK60 de 60 toneladas de capacidad de carga con ruedas móviles

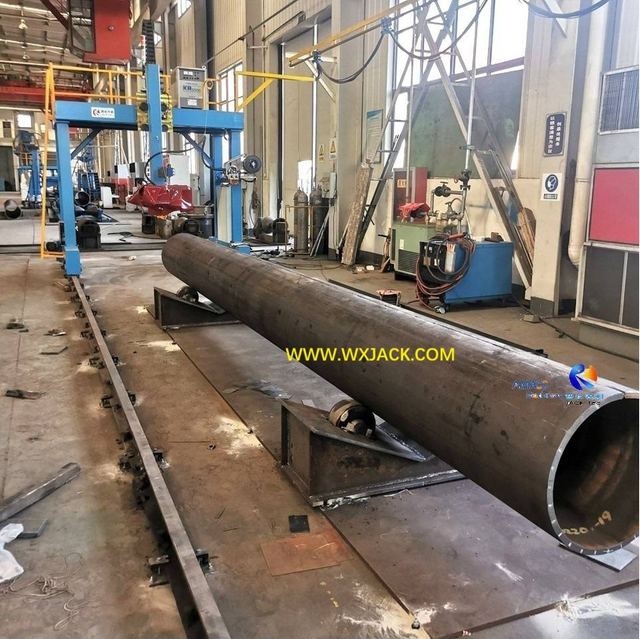

Soldadora longitudinal de tubos LHD1500 con marco de pórtico móvil

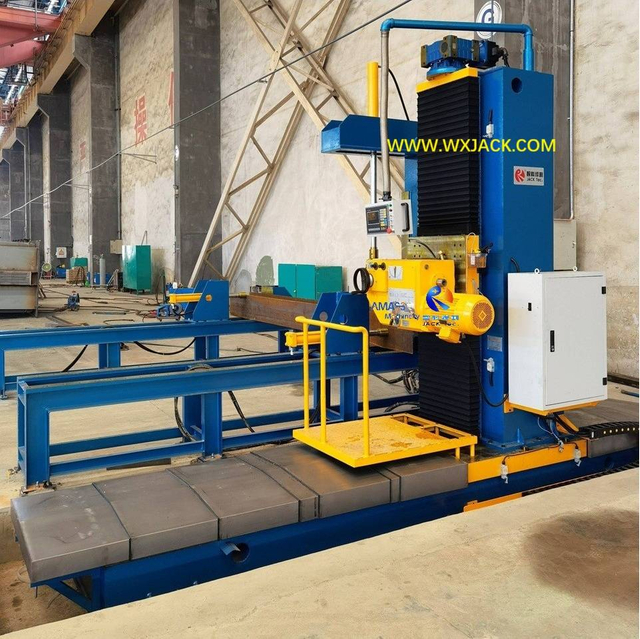

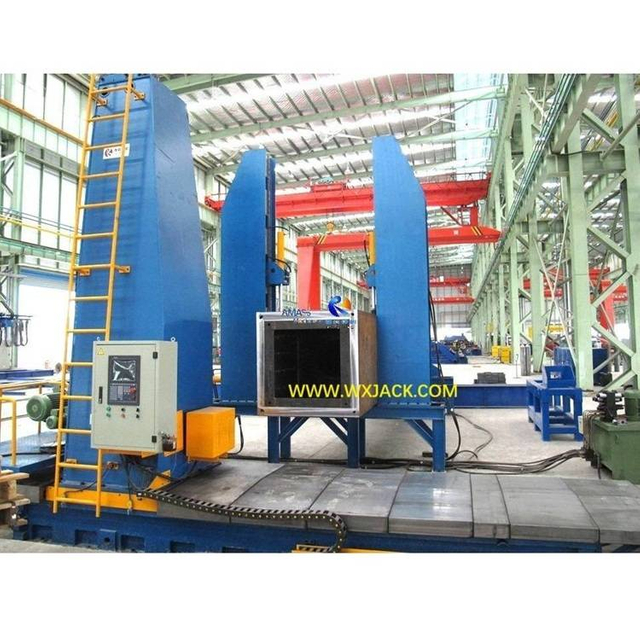

Fresadora frontal de extremo de viga CAJA H de estructura de acero de tubería CNC CNC-DX1520
Fresadora frontal de extremo de viga CAJA H de estructura de acero de tubería CNC CNC-DX3030

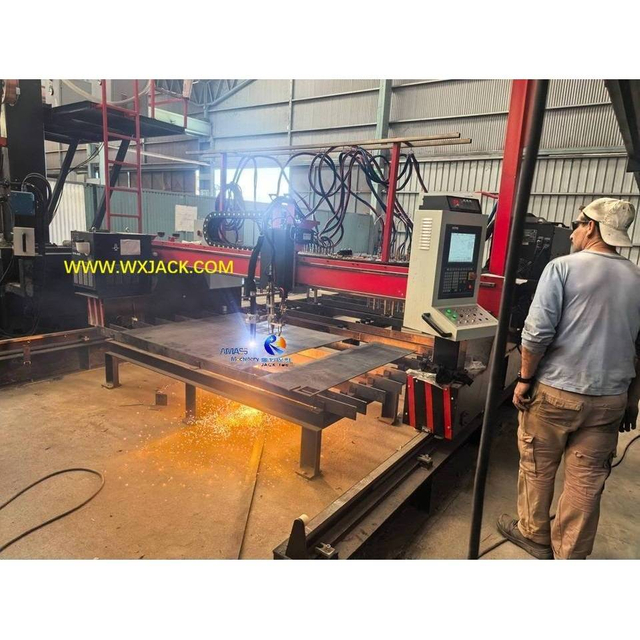

Máquina cortadora de llama por plasma CNC CNC-CG3500 en las instalaciones del cliente de Rosario Argentina en noviembre del año 2025

Preguntas frecuentes sobre la máquina cortadora de tubos CNC Wuxi JACK

Más >>

  • Q Cuál es la relación entre Wuxi JACK Technology Co., Ltd y Wuxi AMONTONE Machinery Co., Ltd?

    A Wuxi JACK se estableció a principios de 2009 que se especializa en el diseño y fabricación. Wuxi AMONTONE es la empresa especializada en la venta de productos de Jack y otros productos involucrados en el extranjero.

  • Q Cuál es su período de servicio?

    A 1) Tenemos 1 año gratis de garantía de forma gratuita para todos nuestros productos desde la fecha de aceptación de los productos por los clientes;
    2) Seguimos dando nuestro mejor servicio al cliente al vencimiento del período de garantía con
    mejor precio;
    3) Ofrecemos a nuestros clientes piezas de repuesto con el mejor precio;
    4) Al recibir la información de los clientes, el tiempo de respuesta es de 2 horas para
    clientes de China continental, y dentro de 1 día, el más largo (dependiendo de la zona horaria)
    para clientes en el extranjero;
    5) Damos un servicio que cubre la instalación, puesta en servicio y la formación de nuestros productos;
    6) Damos consultamos a nuestros clientes en todas las cuestiones técnicas involucradas

  • Q Tiene el extranjero sucursal o venta?

    A Actualmente no. Pero tenemos socio a largo plazo de más de 10 años en Rusia y Asia Central, donde tenemos muy amplia base de clientes. (Son empresas locales que distribuyen y ayuda al servicio de nuestros productos)
    Para tener alguna consulta sobre nuestros productos, por favor utilice forma de contacto que aparece más arriba. Le daremos respuesta dentro de 24 horas tras recibir la petición de usted.

  • Q Tienes una sucursal o la oficina de venta en el extranjero?

    A Actualmente no. Pero tenemos una pareja a largo plazo de más de 10 años en Rusia y Asia Central donde tenemos una base de clientes muy amplia. (Son empresas locales que distribuyen y ayudan a servir a nuestros productos)
    Para tener alguna consulta sobre nuestros productos, utilice la forma de contacto mencionada anteriormente. Le daremos comentarios dentro de las 24 horas después de recibir la consulta de usted.

  • Q Tiene la lista de precios de sus productos?

    A Debido a que nuestros productos son de ingeniería con el tipo de pedido, no tenemos la lista de precios en la actualidad. Para obtener información detallada de nuestros productos, se puede ir a los productos de esta página web a la vista; Y se puede descargar desde la descarga debajo de información de este sitio web.
    Si tiene alguna solicitud en nuestros productos, póngase en contacto con nosotros a su conveniencia.
Máquina cortadora de tubos CNC con llama de plasma
01

Máquina cortadora de tubos CNC con llama de plasma
02

Máquina cortadora de tubos CNC con llama de plasma
03

Otras series de productos que poseemos además de la máquina cortadora por llama por plasma de tubos CNC

Máquina de alisado de acero ASM63 ASM63 ASM63 de propósito general
Máquina de alisado de acero ASM63 ASM63 ASM63 de propósito general
1. ¿Qué puede hacer ASM63 por el cliente?
2. ¿Por qué necesitas una máquina de alisado de ángulo?
3. Los buenos puntos de la máquina de la serie ASM:
4. Vista técnica sobre ASM63:
5. Parámetros técnicos de ASM63:
0
0
Máquina de soldadura de costura longitudinal y costura externa longitudinal y anular LH50
Máquina de soldadura de costura longitudinal y costura externa longitudinal y anular LH50
A. Uso y acción principal de LH50: modo de soldadura/ movimientos de trabajo
B. Estructura de LH50: Diseño de estructura mecánica Dibujo/ Marco mecánico/ Unidad de ajuste de antorcha de soldadura/ Mecanismo revuelto de brida de tubería/ Unidad de movimiento longitudinal
C. Rendimiento técnico de LH50: Sistema de soldadura de dispositivo conductor/ Saw Soldado/ Unidad de recuperación de flujo de soldadura
D. Rango de suministro de LH50: cuerpo principal mecánico/ sistema de soldadura/ sistema de control eléctrico/ documentos técnicos
E. Parámetros técnicos de LH50

0
0
Máquina de cartera de caras de extremo de acero de acero DX3030
Máquina de cartera de caras de extremo de acero de acero DX3030
1. Introducción general en DX3030:
2. Constructura de DX3030: Cuerpo de máquina / cama horizontal / columna vertical / carro de fresado de la cara final / operación de pie
3. Parámetros técnicos de DX3030:

0
0
CNC-CG2700 Diseño especial Pequeño máquina de corte de llama de plasma CNC
CNC-CG2700 Diseño especial Pequeño máquina de corte de llama de plasma CNC
A. Uso y función de CNC-CG270: tarea / configuración y especificaciones principales / unidad de movimiento de pórtico
B. Sistema de corte de plasma de CNC-CG2700: Fuente de alimentación de plasma / antorcha de corte / unidades de función de asistente de corte
C. Otras unidades principales de CNC-CG2700: Sistema de control eléctrico/ Guía y transmisión/ Corte de la antorcha LIBER/ Software de programación y anidación
D. Parámetros técnicos de CNC-CG2700
0
0
CNC-CG6000 a CNC-CG10000 Máquina de corte de forma CNC de gran amplio
CNC-CG6000 a CNC-CG10000 Máquina de corte de forma CNC de gran amplio
A. Alcance y característica de operación del modelo grande: porcentaje de modelos convencionales versus grandes características de alcance y operación de modelos grandes
B. Uso y gran valor de modelos grandes: función/ ponte en uso/ doble unidad/ operación/ beneficios
C. Unidades de control y accionamiento de modelos grandes: CNC y sistema de control eléctrico/ Sistema de accionamiento de servo/ antorcha de corte Unidad de movimiento transversal
D. Sistemas mecánicos de corte y corte térmico de modelos grandes: unidades de función de corte suplementarias/ marco mecánico/ oxígeno combustible de la llama de gases de gases de gas/ fuente de alimentación de plasma
E. Parámetros técnicos de CNC-CG6000 a CNC-CG10000 Modelos grandes
0
0
Configuración básica CG4000 Máquina de corte de placa de llama CNC Strip Strip Strip
Configuración básica CG4000 Máquina de corte de placa de llama CNC Strip Strip Strip
A. Fondo de uso y desarrollo: función/ placa de metal aplicable para corte de llama
B. Especificación y uso amplio de CNC-CG4000: el volumen de venta No.1 del modelo / implicación CNC-CG4000 en el modelo CNC-CG4000 / Aplicación de CNC-CG4000
C. Unidades principales y disposición en CNC-CG4000: Sistema mecánico, sus unidades de conducción y transmisión/ sistema de corte de gas térmico/ Sistema de control eléctrico/ disposición de las unidades principales
D. Parámetros técnicos de CNC-CG4000
0
0
Centro automático de soldadura automática de sierra de alta calidad para la industria de los tanques
Centro automático de soldadura automática de sierra de alta calidad para la industria de los tanques
A. Aplicación:
B. Especialidades técnicas:
C. Parámetros técnicos:


0
0
LHZ Manual de soldadura de la columna de transporte viajero de TROLLEY LHZ
LHZ Manual de soldadura de la columna de transporte viajero de TROLLEY LHZ
1. Trabajo de servicio pesado en el sitio del cliente:
2. Boceto de diseño:
3. Estructura y característica:
4. Parámetros técnicos:
0
0
Columna de soldadura de uso industrial y boom para piezas de cilindro
Columna de soldadura de uso industrial y boom para piezas de cilindro
1. Uso:
2. Formulario de solicitud:
3. Rango de especificaciones:
4. Medidas de seguridad tomadas:
5. Parámetros técnicos:
0
0
HGZ80 Carrier de soldadura de soldadura de autoletición simple y operativa multifuncional
HGZ80 Carrier de soldadura de soldadura de autoletición simple y operativa multifuncional
1. El uso de HGZ80 Self Self Self Selfting:
2. Operación de HGZ80:
3. Arreglo de HGZ80:
4. Beneficio de HGZ80:
5. Parámetros técnicos de HGZ80:
0
0
Rotator de soldadura autoletable de alta calidad HGZ Rotator de soldadura de alta calidad.
Rotator de soldadura autoletable de alta calidad HGZ Rotator de soldadura de alta calidad.
1. ¿Qué es el tipo de soldadura de ajuste de tipo lecho?
2. Uso
3. Parámetros técnicos de la serie HGZ:
0
0
Rotador de soldadura ajustable universal de alta eficiencia HGK por tornillo de plomo
Rotador de soldadura ajustable universal de alta eficiencia HGK por tornillo de plomo
1. Especialidad y característica del ajuste de la serie HGK por Sheadscrew:
2. Breve sobre la serie HGK ajustable por Sheadscrew:
3. Diferencia entre el ajuste de los tornillos de plomo de la serie HGK y la serie HGZ autojustable:
4. Clasificación en la serie HGK ajustable por Sheadscrew:
5. Parámetros técnicos:


0
0
Uso popular Serie HB Posicionador de soldadura de tonelaje de carga de nivel medio HB
Uso popular Serie HB Posicionador de soldadura de tonelaje de carga de nivel medio HB
1. Alcance y etiqueta:
2. Principio de trabajo: tarea / estilo de trabajo / el movimiento de trabajo crítico
3. Especialidades:
4. Parámetros técnicos
0
0
L Tipo de elevación y giratoria Posicionador de soldadura por servicio de servo
L Tipo de elevación y giratoria Posicionador de soldadura por servicio de servo
1. Aplicación de Servo Drive elevando el tipo L:
2. Servo Drive La elevación del tipo L ve más y más aplicaciones en la industria de los vehículos:
3. Parámetros técnicos:
0
0
1.2Ton L Tipo Levante hidráulico y posicionador de soldadura giratoria eléctrica con Chuck
1.2Ton L Tipo Levante hidráulico y posicionador de soldadura giratoria eléctrica con Chuck
1. La aplicación de LBS12:
2. Criterio Al seleccionar la serie LBS L Type Giring and Eleving:
3. Especificaciones de LBS12:
4. Parámetros técnicos de LBS12:

0
0
Máquina de soldadura de unión de placa de acero de chapa MP20 a MP50
Máquina de soldadura de unión de placa de acero de chapa MP20 a MP50
A. Uso y gran valor de MP20 a MP50: Uso/ Especificación/ Material de Placa de acero metálica/ Modo de soldadura/ Escenario de aplicación/ beneficio en productividad, costo variable y operación segura
B. Unidades de funciones principales: diseño general / antorcha triple de fuego / sistema de soldadura a tope de sierra / almohadilla de cobre y base de soldadura / antorcha de soldadura
C. Parámetros técnicos de MP20 a MP50
0
0

Blogs de la máquina cortadora de tubos CNC de plasma Wuxi JACK Flame

Hogar

Hogar productos Sobre nosotros I+D personalización Preguntas más frecuentes Blog Contáctenos

WUXI AMASS MACHINERY CO., LTD
WUXI JACK TECNOLOGÍA CO., LTD
0510-83297829
Idioma Inglés: 15852755799;
Idioma chino: 13621515089
support@WXJACK.com
No. 2, Ouyang Road, ciudad de Luoshe, ciudad de Wuxi, provincia de Jiangsu, China
CONTÁCTENOS
© Wuxi AMASS Machinery Co., Ltd 2021 Todos los derechos reservados.
备案证书号： 苏ICP备13045244号-1
