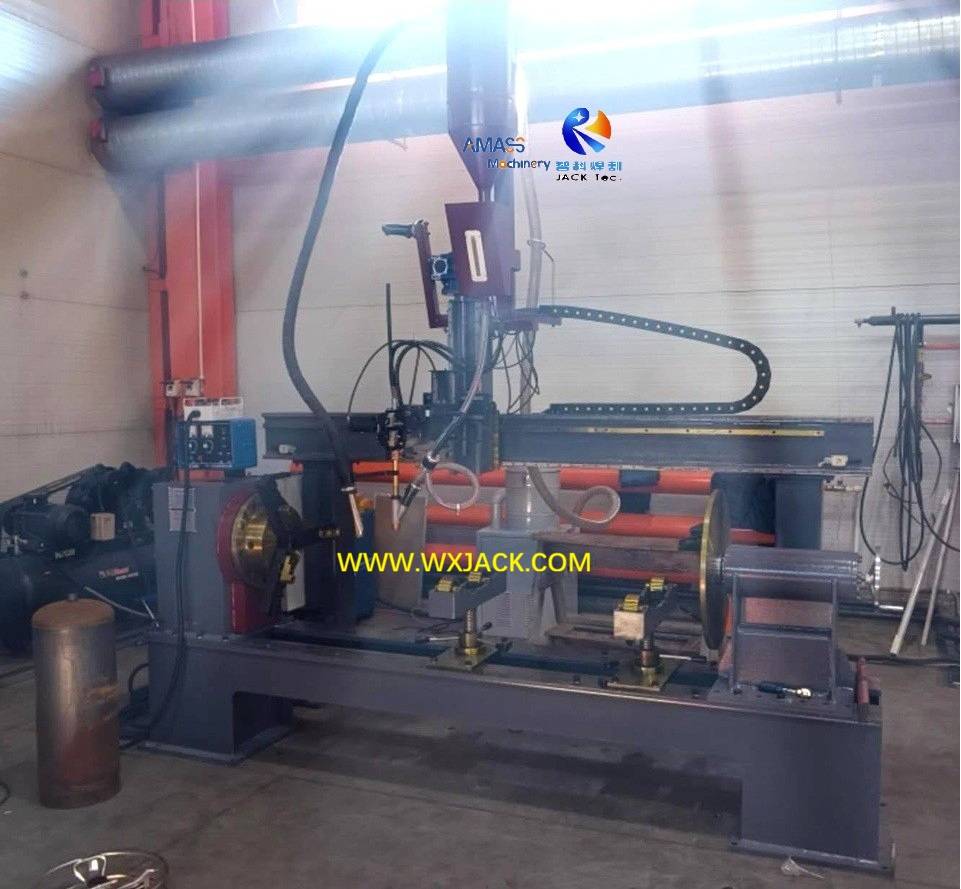

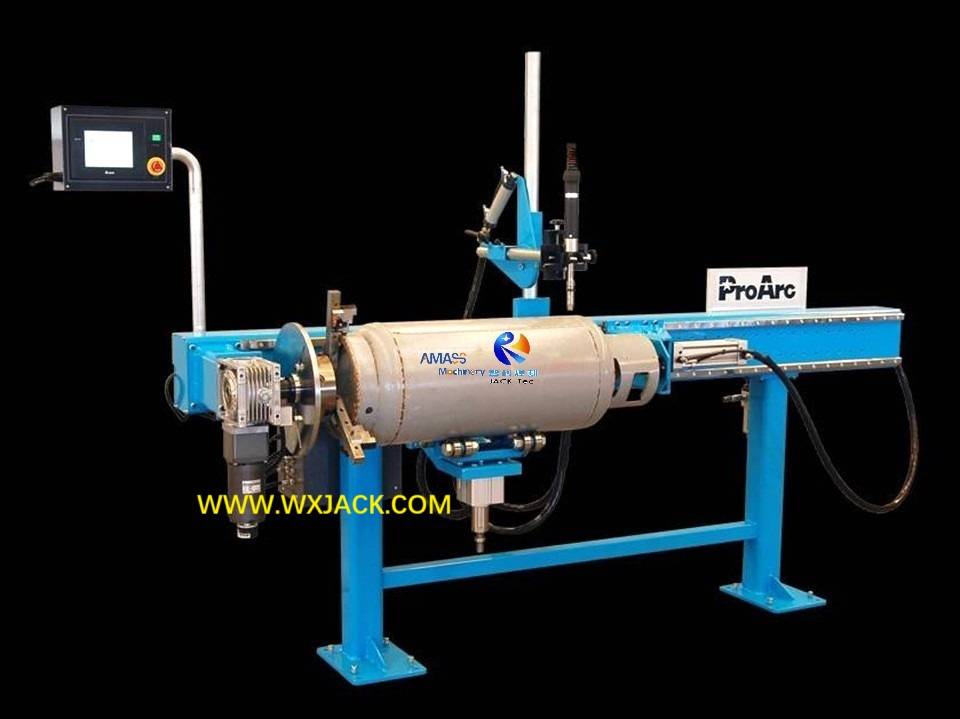

Máquina de soldadura de costura longitudinal y costura externa longitudinal y anular LH50

A.  Uso y acción principal de la máquina de soldadura anular de costura anular de cilindro LH50 :

1. Función principal: este equipo de soldadura  cumple con la soldadura tanto en la costura anular como en la costura longitudinal en piezas de trabajo de globos, o partes de trabajo cilíndricas;

2. El modo de soldadura es mediante soldadura por sierra (soldadura por arco sumergido):

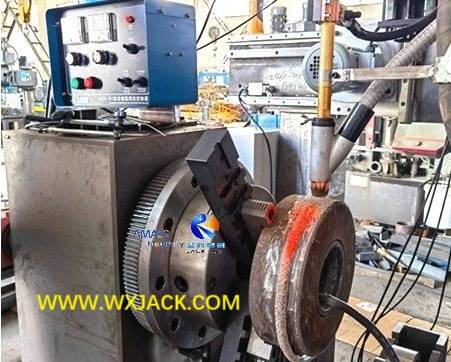

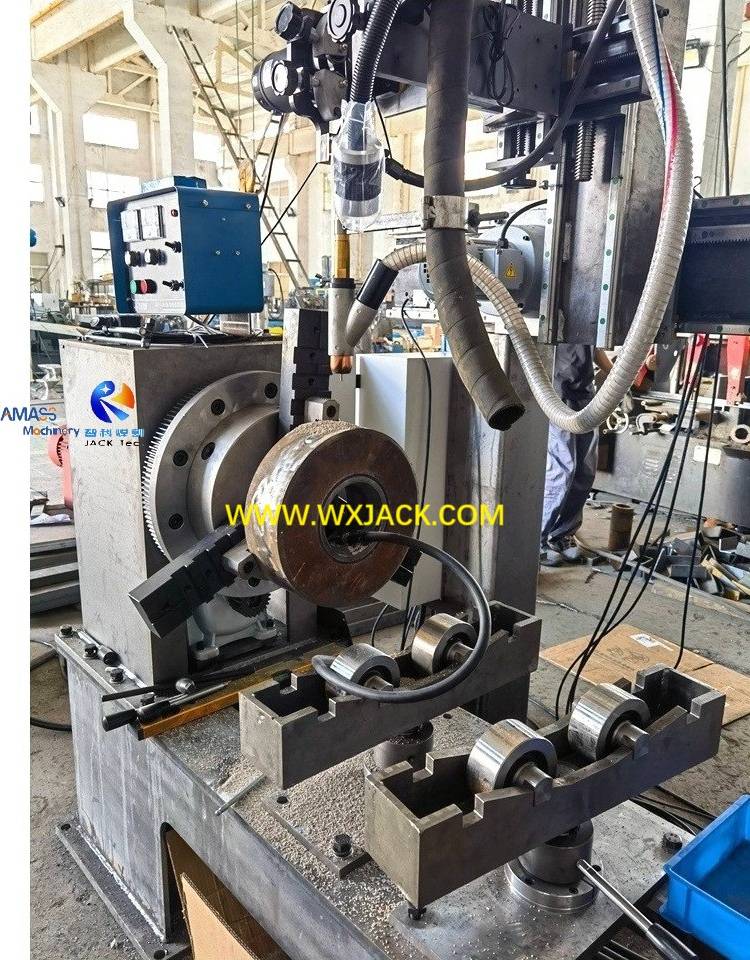

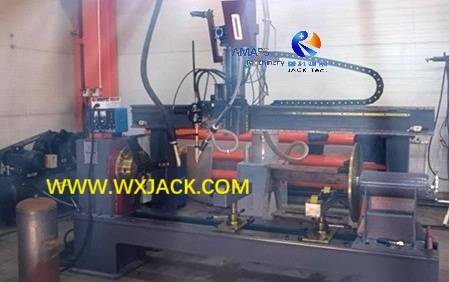

Pruebe en soldadura anular sobre brida en la máquina modelo LH50 , en el taller de Wuxi Jack: ( Fig.1 )

3. Motores de trabajo de la máquina de soldadura de cilindro anular anular longitudinal LH50 :

Refiriéndose a la foto como se muestra:

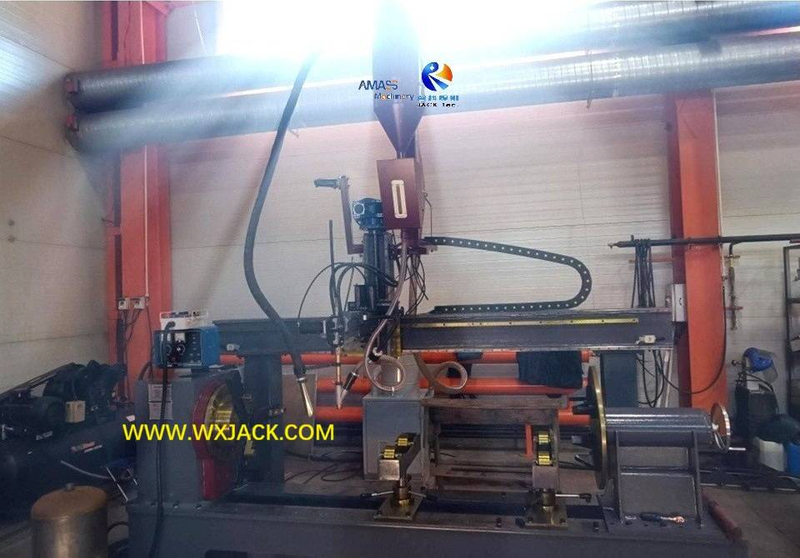

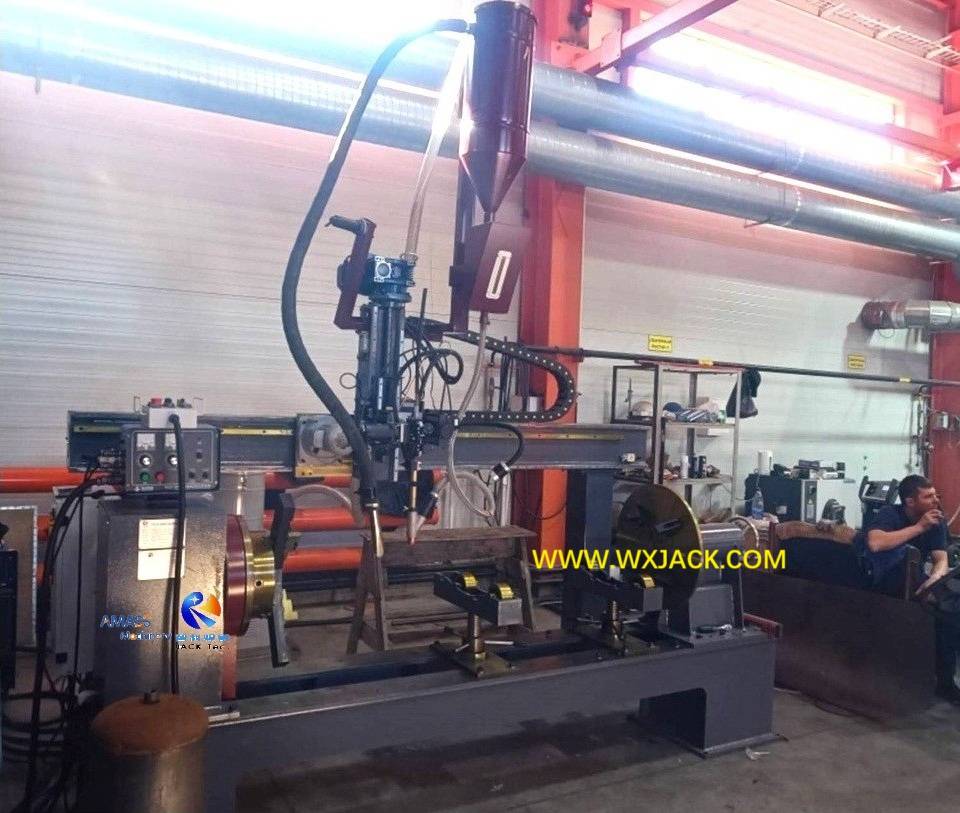

Wuxi Jack exportó a la máquina modelo Rusia LH50 en la exposición: ( Fig.2 )

1)  Ajuste de acuerdo con la longitud del cilindro: el lado mecánico en movimiento puede moverse hacia adelante y hacia atrás, atendiendo diferentes longitudes de partes de trabajo en globo;

2)  Soldadura anular: gire las tuberías aseguradas a la velocidad lineal de soldadura requerida y ajustable, para soldar la costura anular;

3)  Soldadura longitudinal: la antorcha de soldadura se mueve en velocidad de soldadura ajustable, a lo largo de la dirección del cuerpo del cañón, para soldar la costura de longitud;

4)  Portes de trabajo seguras: el lado mecánico en movimiento puede presionar el extremo del globo por medio de la rueda manual, a lo largo de la dirección del eje de las piezas de trabajo del globo:

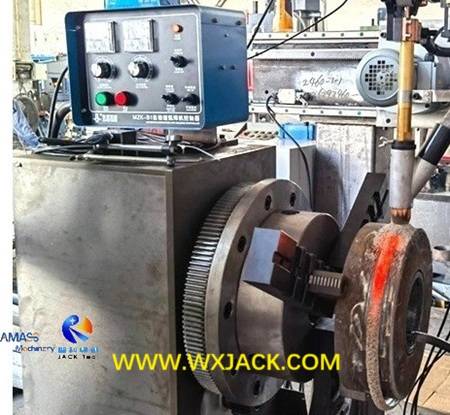

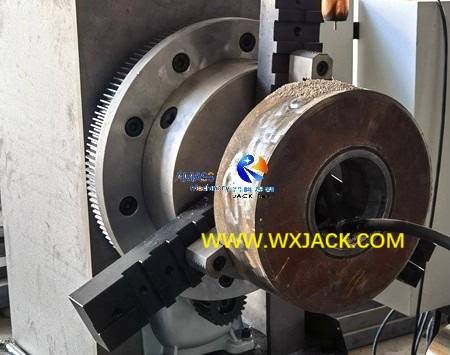

El 3 mordazas de la mandíbula, la brida firmemente de sujeción/ balón/ pieza de trabajo de la tubería, en el mecanismo de soldadura del equipo de soldadura del cilindro del modelo LH50 :  ( Fig.3 )

5)   La pieza de trabajo gira: el lado fijo puede conducir la pieza de trabajo del globo a una rotación ajustable de velocidad, mediante una pieza de tres chuck de mandíbula para sujetar el globo, que se instala en el lado operativo.

B. Estructura de la máquina de soldadura de costura longitudinal anular del cilindro LH50 :

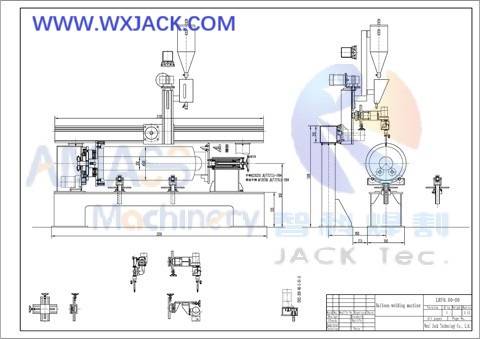

Diseño de estructura mecánica Dibujo de Wuxi Jack LH50 Manaina del modelo: ( Fig.4 )

Como se muestra en el boceto anterior, esta máquina tiene algo en común con la máquina de cortar tuberías CNC:

1.  Marco mecánico de la máquina de soldadura anular de costura anular lh50 cilindro:

1) Esta unidad es el lecho base mecánico, para fijar la unidad de rotación y la unidad de conducción; Sistema de soldadura;

2) El otro lado del marco mecánico es la unidad de movimiento del motor del motor, para el ajuste basado en la longitud del globo;

3)  Pista de trabajo: hay dos conjuntos de raquetas de soporte fijadas con un marco mecánico, para sostenerlo y pieza de trabajo giratoria durante la soldadura anular. Es similar al rollo de curvatura de soldadura:

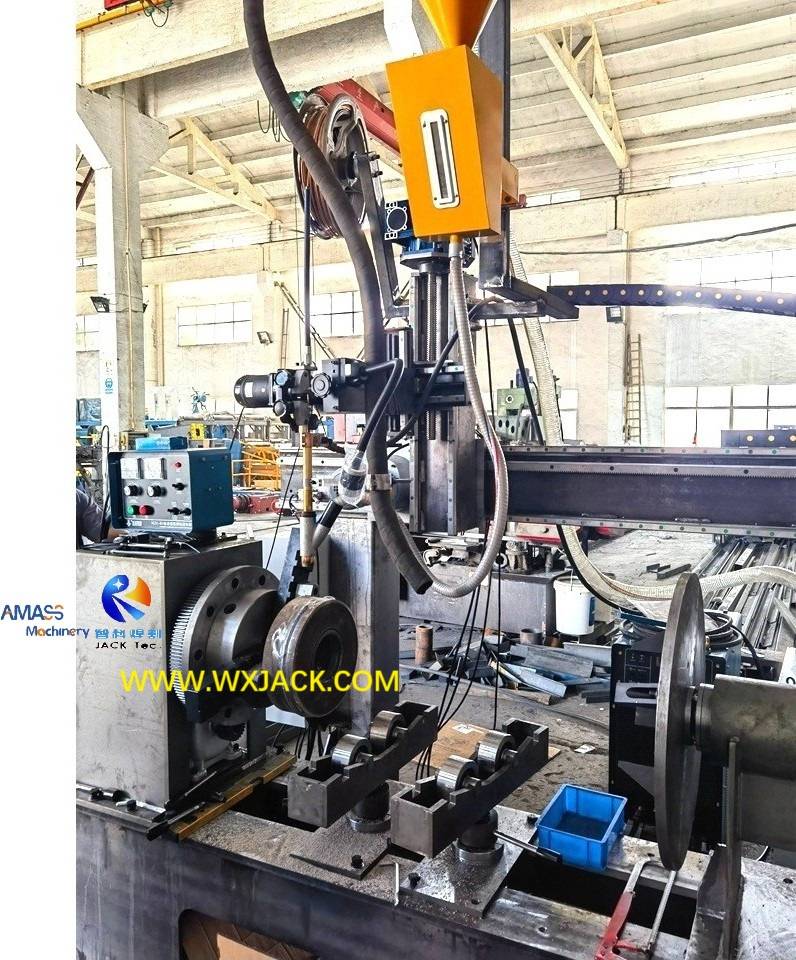

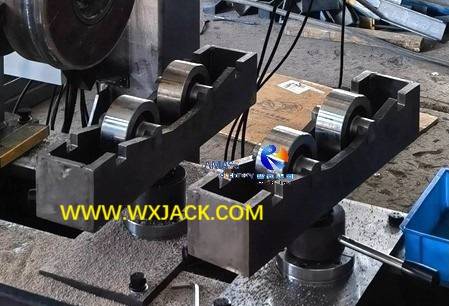

Dos piezas de rollos giratorios para el globo de soporte, en la máquina modelo LH50 : ( Fig.5 )

Este marco mecánico es el conjunto de la estructura de soldadura, que se mecaniza precisamente después de la soldadura y el recocido. Tiene un rendimiento de alta resistencia y anti-impacto, garantizando el funcionamiento estable a largo plazo de esta maquinaria del accesorio de soldadura;

2.  Máquina de ajuste de ajuste de antorcha de soldadura del cilindro Máquina de soldadura de costura longitudinal anular:

1)  Propósito: Esta unidad es para conducir el movimiento de la antorcha de soldadura, a lo largo de las piezas de trabajo longitudinales de la dirección del cuerpo del globo;

2)  Movimiento horizontal: la conducción sobre el movimiento longitudinal de esta unidad se adopta con reductor de engranajes y motor. La velocidad de movimiento se ajusta con el inversor de CA. En caso de soldadura longitudinal, esta velocidad también es la velocidad de soldadura longitudinal;

3)  Movimiento vertical: la antorcha de soldadura se puede levantar y descender hacia abajo, conducida bajo reductor y motor, dependiendo de los diámetros variados de las piezas de trabajo cilindro/ globo;

4)  Control de posición preciso: esta máquina instalada con un conjunto de unidad de ajuste tridimensional, para administrar con precisión la posición de la antorcha de soldadura, para asegurarse de que la antorcha de soldadura apunte a la costura de soldadura todo el tiempo, garantizando una calidad de soldadura adecuada y excelente;

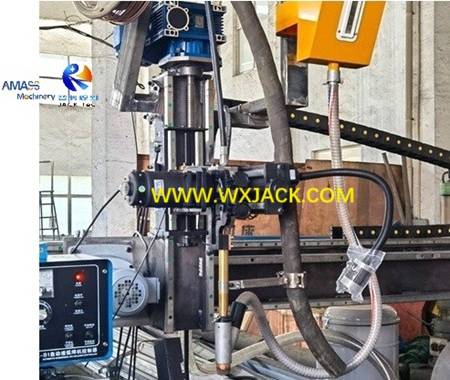

5)  La unidad de manipulación de la antorcha de soldadura, en Wuxi Jack LH50 Manaina: ( Fig.6 )

3.  Mecanismo de brida de tubería:

1)  La velocidad lineal giratoria de la pieza de trabajo se controla con un inversor de CA, asegurándose de que la velocidad anular se controle continuamente y sin paso;

2)  Mecanismo de la cadena de transmisión de revuelto de trabajo: Revolve Motor de conducción → Reductor de engranajes → Soporte giratorio → Tres Mordazas Cuck → Piece de trabajo Revolución;

4. Unidad de movimiento longitudinal en la máquina de soldadura de costura longitudinal anular del cilindro LH50 :

1)  Función: De acuerdo con la diferente longitud del globo de piezas de trabajo, esta unidad se mueve para adaptarse a la posición final de la pieza de trabajo, y fijar firmemente las piezas de trabajo con pernos;

2)  Estilo de trabajo: después de sujetar el globo, gire la rueda manual, para hacer el tornillo tipo T para sujetar el globo firmemente en la máquina;

3)  Hay una pieza de disco y fijada con Jack Catch, para sujetar el globo de la pieza de trabajo.

C. Rendimiento técnico de LH50 Equipo de soldadura de cilindro anular longitudinal longitudinal:

1.   Dispositivo conductor:

1)  Hay un dispositivo conductor instalado en una mesa de trabajo giratorio, formando así el circuito conductor para llevar a cabo la operación de soldadura;

2)  La capacidad de corriente conductora de este dispositivo es 1000A;

2.   Sistema de soldadura de sierra de LH50 Máquina de soldadura de cilindro anular longitudinal:

1)  Esta máquina está equipada con una fuente de alimentación de soldadura ZD7-1000IGBT de Huayuan chino;

2)  El sistema de soldadura de sierra está equipado con un conjunto de alimentador de alambre de soldadura de sierra;

3)  Ubicación: debido a la estructura compacta y la dimensión de la máquina LH50, la fuente de soldadura de sierra se coloca en el suelo, en lugar de en la principal mecánica de la máquina;

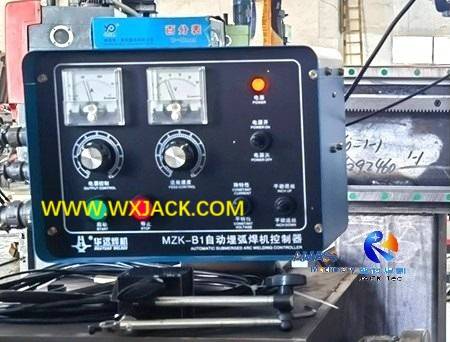

4)  El panel de control de la fuente de alimentación de soldadura de sierra se instala en haz horizontal de la máquina: ( Fig.7 )

5)  La unidad de alimentador de alambre de soldadura se instala en la transmisión del motor y se mueve junto con la antorcha de soldadura de sierra;

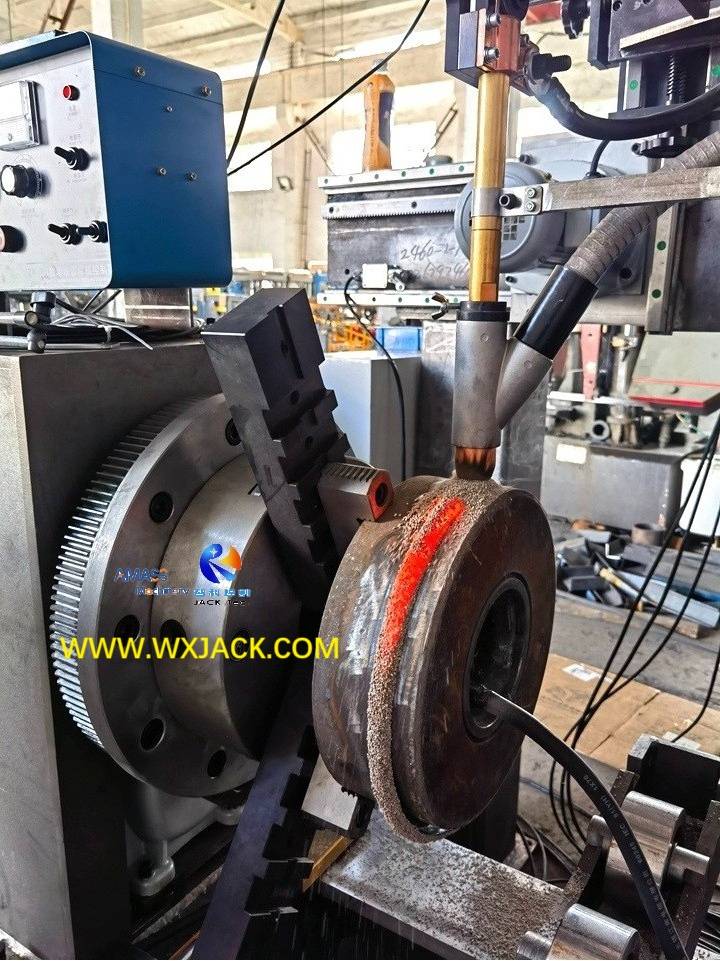

La prueba de soldadura de SAW se ejecuta con brida, durante la producción y puesta en marcha en la máquina modelo Wuxi Jack LH50 : ( Fig.8 )

3. Unidad de recuperación de flujo de soldadura:

1)  El sistema de soldadura de sierra de la máquina está equipado con un conjunto de sistema de recuperación de flujo de soldadura;

2)  La potencia del motor de la máquina de recuperación de flujo de soldadura es de 3.0kw;

3)   La capacidad de carga de flujo de soldadura es de 100 kg.

D. Rango de suministro de la máquina de soldadura de cilindro de costura anular longitudinal LH50 :

1. Cuerpo principal mecánico:

Esto incluye:

1)  cama base mecánica estacionaria, 1 set;

2) haz horizontal y tabla de trabajo, 1 conjunto;

3)  Unidad de conducción giratoria de la pieza de trabajo, 1 conjunto;

4)  Unidad de rotación móvil y inactiva, 1 Establezca cada uno;

5) 2 conjunto de raquetas de soporte;

6) la antorcha de soldadura Movimiento de movimiento y unidad de accionamiento, 1 Establezca cada uno;

7) Torca de soldadura Unidad de ajuste 3 dimensional, 1 conjunto;

2.  Sistema de soldadura de la máquina de soldadura de costura anular longitudinal LH50 cilindro:

Esto incluye un conjunto respectivamente de:

1)  Fuente de soldadura del modelo Huayuan ZD7-1000IGBT chino;

2)  Unidad de alimentador de alambre de soldadura y panel de control;

3)  Unidad de alimentación y recuperación de flujo de soldadura de SAW;

3. Sistema de control eléctrico, placa de control, panel de operación;

4. Documentos técnicos:

1) Certificado de calidad;

2) Lista de embalaje;

3) libro manual;

4)  diagrama eléctrico;

5)  Dibujo de cimientos.

E. Parámetros técnicos de la máquina de soldadura anular de costura anular longitudinal LH50 :
