A. Uso y aplicación de la máquina de soldadura de sierra de sierra de haz de estructura LHT T:

1. Función: Modelo LHT Máquina de estructura abierta H La máquina de soldadura de haz H lleva a la soldadura de arco sumergido en 2 piezas de h viga simultáneamente, o una pieza de haz de caja en su posición inferior central del marco T:

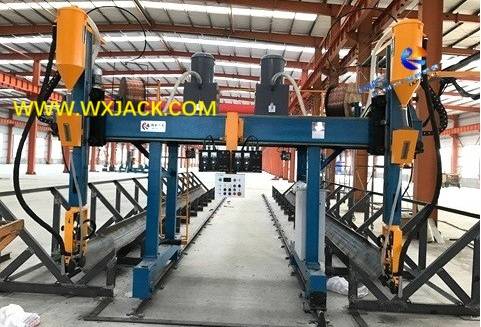

a)  2 piezas de haz H , se colocan en 2 conjuntos de estante de soporte, a la izquierda y a la derecha, ambos lados del marco T mecánico de la máquina: ( Fig.1 )

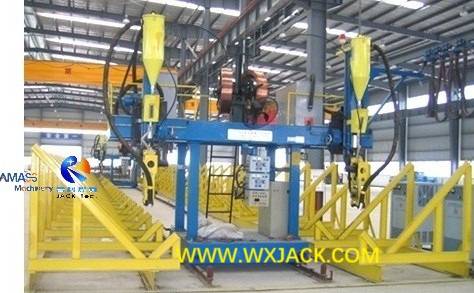

b)  Cuando el cliente quiera tener soldadura de haz de caja , habrá una pequeña plataforma que conecta las 2 piezas de columnas verticales de cuadro T, para colocar la viga de la caja: ( Fig.2 )

2. Nominación a la máquina: como se puede observar en las 2 fotos anteriores, el marco principal mecánico del modelo LHT tiene un cuerpo mecánico de ' estructura t ', por lo tanto, su nombre obtiene de:

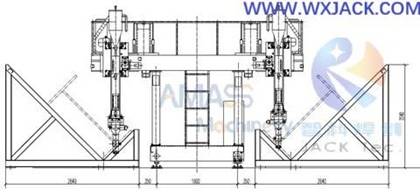

Boceto de diseño en la máquina modelo LHT : ( Fig.3 )

3. Portes de trabajo aplicables de LHT Model T Structure Box H Máquina de soldadura de haz:

1) H VIDA: Como se puede observar en las fotos anteriores y el boceto de diseño, igual que el modelo LHC , T Frame tiene una estructura abierta, que no tiene restricción en el tamaño del haz H. Esta es la razón por la que solo hay un modelo en la máquina modelo LHC y LHT , un tamaño para todos: altura web de haz de h de 200 mm a 2,000 mm;

2)  Viga de la caja: la longitud lateral de la sección transversal del haz de caja depende de la dimensión de la plataforma pequeña de fondo de la máquina, generalmente el máximo. 1.200 mm;

4. Aplicación de la caja de la caja de la caja H del haz T Máquina de soldadura de sierra:

1) Característica: LHT tiene la estructura intermedia entre el modelo LHC y las series LHA , con la estructura abierta para el tamaño infinito del haz H y la estructura del marco de pórtico para la capacidad de soldar en 2 piezas de h viga simultáneamente, lo que aporta numerosas flexibilidades en su aplicación;

2) Donde se usa: el modelo LHT es la contraparte del modelo LHC, en la fabricación de la soldadura de gran tamaño H haz en el sitio de trabajo semiautomático , y también se puede trabajar como un equipo individual;

3)  Formulario de aplicación: el uso del modelo LHT es muy flexible: puede ser un equipo único o 2 conjuntos para formarse en una pequeña línea de trabajo, dependiendo de la preferencia del cliente y el diseño de tecnología de procesos:

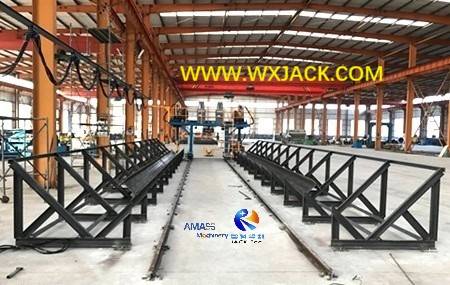

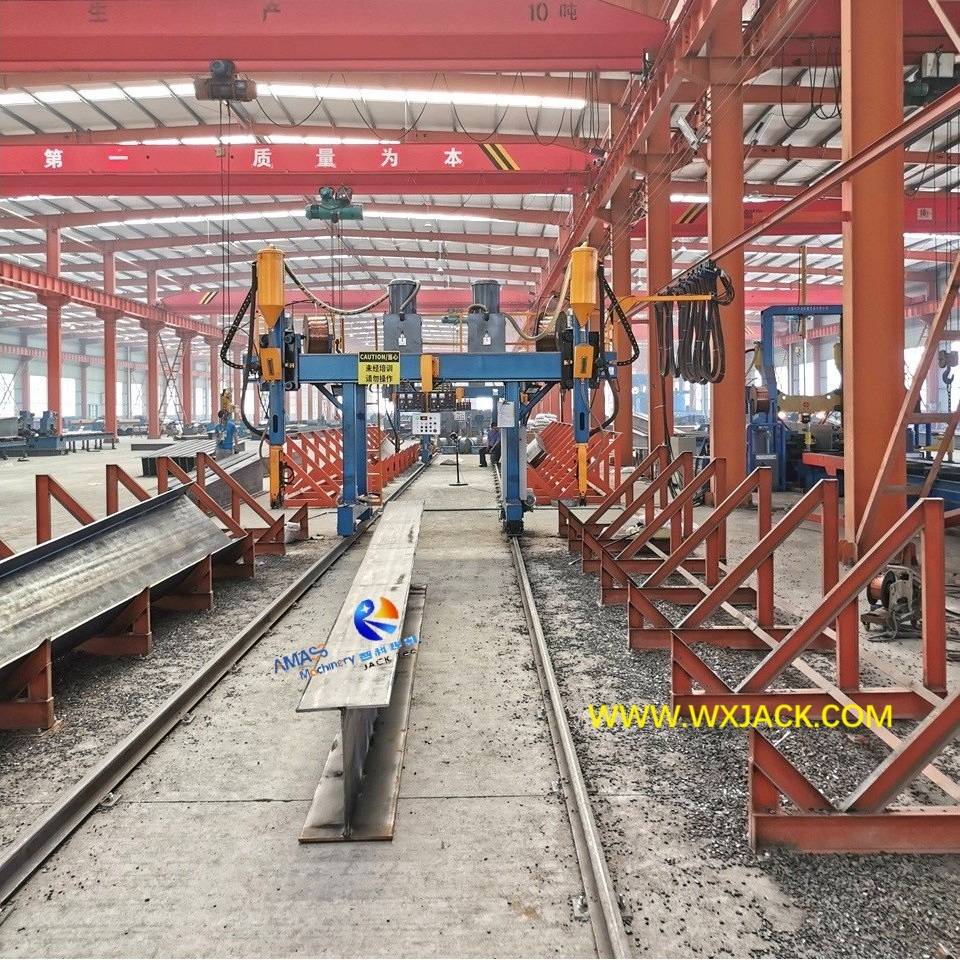

A) Un conjunto de Wuxi Jack LHT Model Box H Beam Saw Selling Machine como equipo individual en la soldadura de sierra de haz H: ( Fig.4 )

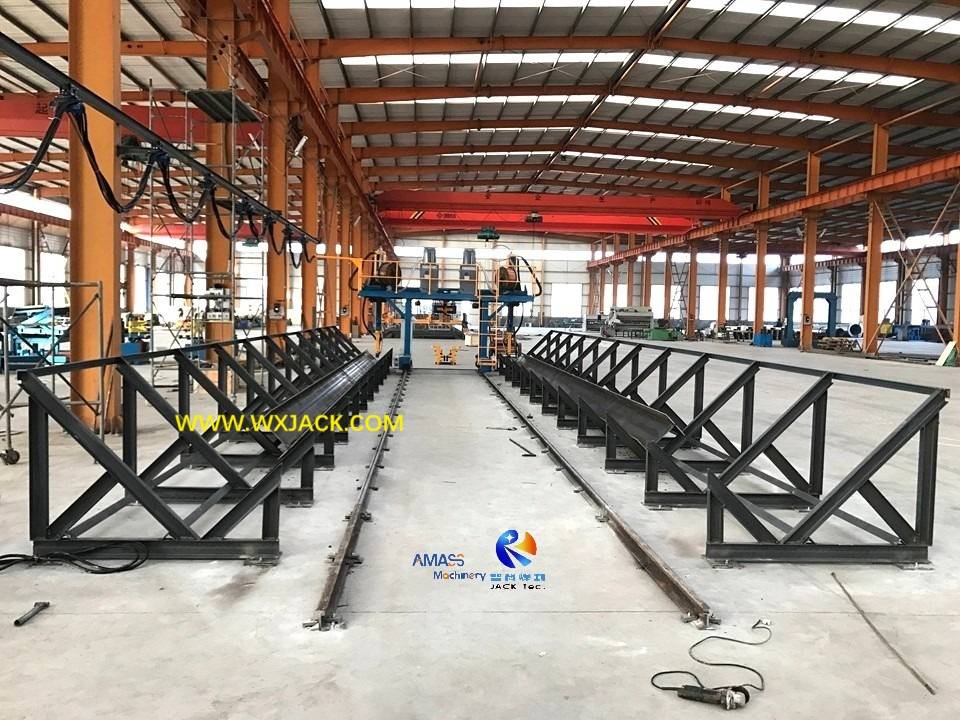

b)  Dos conjuntos de máquinas modelo Wuxi Jack LHT constituyen una pequeña línea de producción: ( Fig.5 )

4) Modelos de contraparte: Además, el cliente puede usar la máquina de estructura de pórpes de modelos LHA5C y LHZ55Z , para soldadura por sierra en un haz de gran tamaño H. Pero, para el mismo tamaño de higos H producidos, la serie LHA tiene un marco de máquina más amplio en comparación con el modelo LHT.

B.  marco T de la caja de la caja LHT H Máquina de soldadura de sierra:

Importancia: el marco es el núcleo y la base para el funcionamiento normal de la máquina. El cuerpo de la máquina de trama T tiene funciones de:

1. Peso del oso de los componentes principales de la caja de soldadura de sierra de haz de caja LHT :

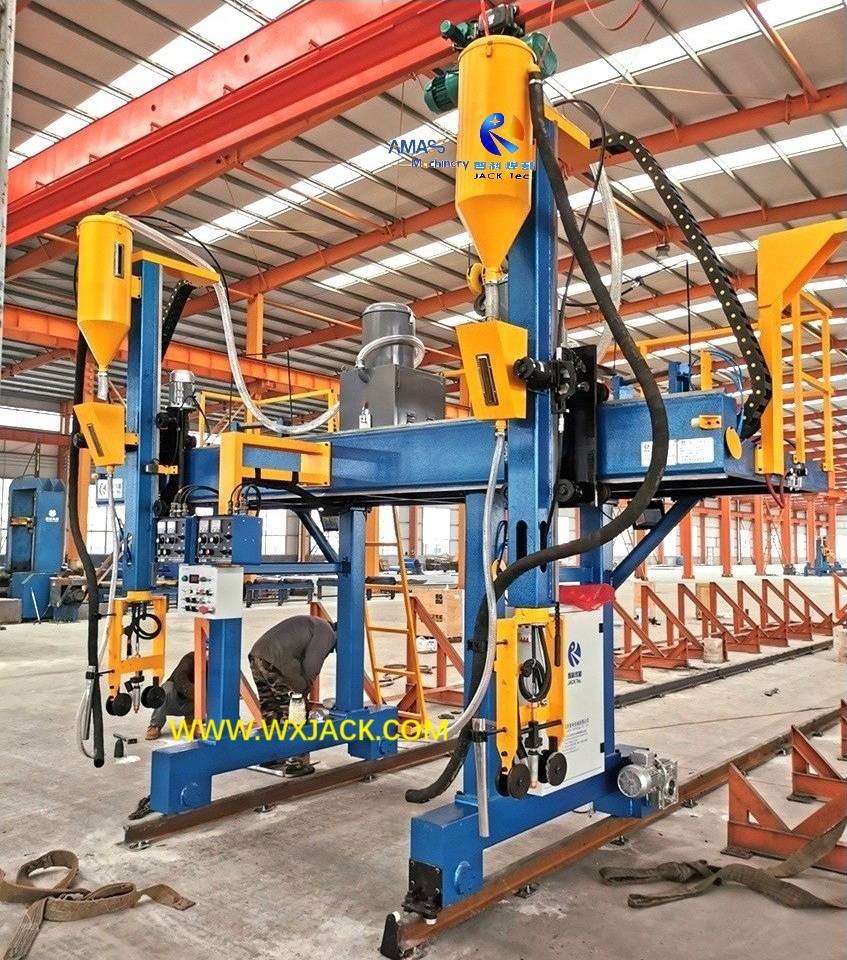

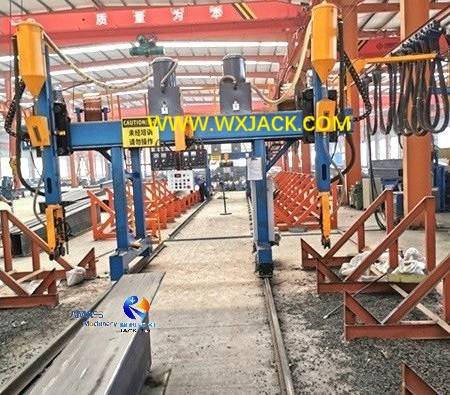

Vista frontal en el sitio de trabajo de la máquina modelo Wuxi Jack LHT : ( Fig.6 )

1)  Unidades suplementarias de soldadura: incluyendo placa de control eléctrico, dos conjuntos de unidad de recuperación de flujo de soldadura por sierra, alrededor de 70 ~ 80 kgs de peso cada uno en promedio, dependiendo de cuánto se carga el flujo de soldadura de sierra;

2) Dos conjuntos de la unidad de antorcha de soldadura de sierra, cubriendo el manejo del motor del motor, la antorcha de soldadura, el alimentador de alambre de soldadura, la unidad de rastreo de arco de soldadura;

3) Unidad de transmisión y transmisión y accesorios;

4)  En la disposición del sitio: en total, solo los dos conjuntos de fuente de energía de soldadura de sierra se colocan en el piso del taller. Las unidades restantes de la máquina se ajustan al marco T de la máquina;

2. Alcance la rigidez y la resistencia en la trama t de la caja de la estructura LHT T H Máquina de soldadura de haz:

1)  Dirigir las antorchas de soldadura para ajustar la velocidad de soldadura para terminar la operación de soldadura de sierra; Para estos fines, el marco T debe ser fuerte y resistente, con suficiente fuerza y firmeza, en el entorno de trabajo áspero de la soldadura de sierra: mucho calor y humo, así como el polvo generado;

2)  La rigidez y la fuerza del marco T se calculan y simulan cuidadosamente en la etapa temprana de diseño, avanzada y razonable. Los miembros principales de T Frame están angustiados después de la soldadura, con una ejecución segura y confiable con vida útil a largo plazo;

3)  Double Drive: igual que la máquina de modelo LHC de estructura en voladizo, el movimiento del marco T es una unidad doble: ambos lados del marco T se accionan con dos conjuntos de motor de CA y reductor, con velocidad controlada con inversor de CA;

4) Interruptores de límite: en el lado lateral de los rieles, hay unidades de rueda de parada, asegurando el funcionamiento suave y seguro de la caja de estructura T Machina de soldadura de haz H marco T;

5) La placa de control eléctrico se coloca en el marco T en la parte inferior de su chasis. Dicha disposición no solo tiene mérito de enrutamiento de cable corto y fácil, sino que también puede servirse como contrapeso para el movimiento del marco T. Verifique la imagen de abajo (en el marco cuadrado de color rojo):

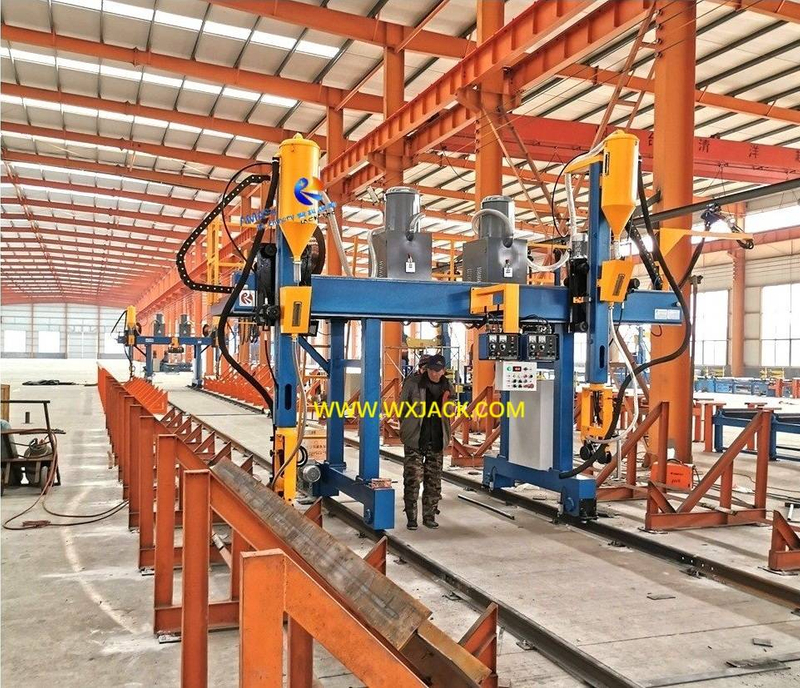

6) Disposición del sitio de trabajo de la máquina modelo LHT : ( Fig.7 )

C. Operación de la máquina de soldadura de haz de estructura LHT T:

1.   Modo de soldadura y tecnología: soldadura de arco sumergido de arco o arco en tándem, en la posición de 45soldadura de filete ° :

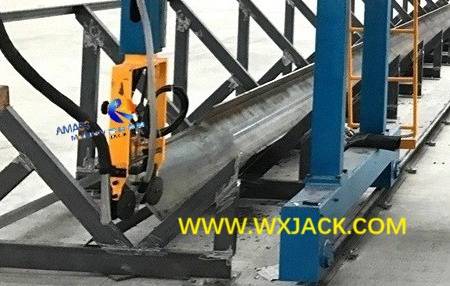

H Orientación del haz y antorcha de soldadura en la máquina LHT: ( Fig.8 )

2. TRAMA DE MARCO T A lo largo del riel en la caja LHT H Beam T Estructura T Máquina de soldadura de sierra:

1) Igual que la estructura de voladizo LHC y los modelos LHA del marco de pórtico , el movimiento del marco T se puede cambiar entre alta velocidad ( inactividad, 3,200 mm/min. ) Y baja velocidad ( soldadura, 240 ~ 2,400 mm/min. ), Basado en la condición práctica durante la operación:

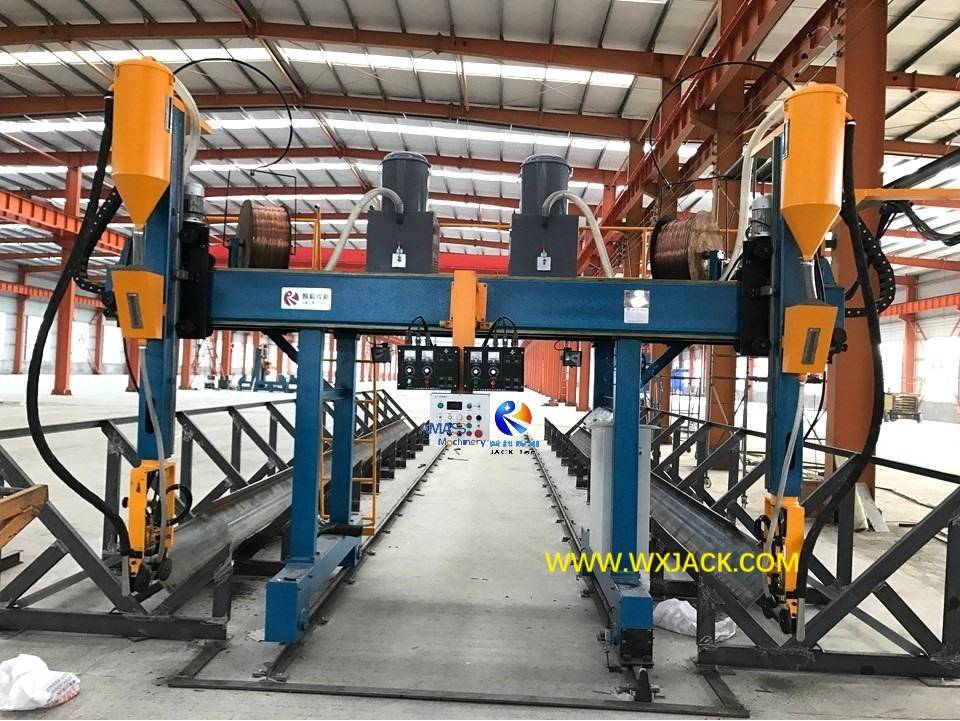

2)  2 conjuntos de máquinas modelo Wuxi Jack LHT Realizan soldadura de sierra en H Vigón: ( Fig.9 )

3) La velocidad de soldadura de sierra se controla con inversor de CA. Su principio de funcionamiento:

a) El inversor de CA rectifica la electricidad de CA en la electricidad de CC;

b) luego invierte la electricidad de CC en la electricidad de CA de voltaje y frecuencia ajustables;

c)  La electricidad de CA invertida luego alimenta el motor de CA, lo que alcanza el propósito del control de velocidad suave en la soldadura de haz de haz/ h de haz;

d) Durante la operación de soldadura por sierra, el inversor de CA brinda protección en los motores contra la sobrecarga, el voltaje excesivo, la corriente y la falla de fase, etc.;

e) Además, puede ejecutar una compensación automática contra la fluctuación de voltaje, asegurando el funcionamiento estable del motor en el proceso de soldadura del haz H.

D. Unidades de función en LHT T estructura H Máquina de soldadura de sierra de viga:

1. Unidades de recuperación de flujo de soldadura de sierra en la caja LHT H Beam T Estructura T máquina de soldadura de sierra:

1) Importancia: toda la soldadura de sierra de haz H está equipada con una unidad automática de recuperación y reciclaje. Es una configuración requerida para máquinas LHC, LHT, LHA Models;

2) Principio de trabajo de la unidad de recuperación de flujo de soldadura por sierra:

a)  Durante la operación de soldadura de sierra, el flujo fluye a la costura de soldadura a través de la tolva de flujo (el amarillo que se ajusta en el lado delantero del haz de pórtico) y la válvula manual, garantizando el procedimiento normal de soldadura implementado:

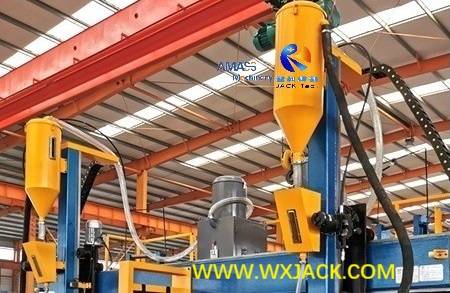

Los 2 conjuntos de máquina de flujo de soldadura de sierra y tolva de color amarillo , que se instalan en la viga superior de la máquina modelo Wuxi Jack LHT : ( Fig.10 )

b) El tubo de recuperación recicla el flujo redundante después de la punta de soldadura para el uso de la próxima vez;

c) Mediante el examen de tamiz, los flujos que se pueden reciclar fluirán hacia Flux Hopper nuevamente a través de la válvula manual;

d) El polvo se recoge en la unidad de recuperación de flujo de soldadura, y esos flujo en el bloque permanecen dentro de la tolva de flujo;

2.  Sistema neumático en la caja de soldadura de haz de caja LHT H:

1)  Modo de conducción: todas las máquinas en la soldadura de sierra de haz H no tienen sistema hidráulico. El impulso de potencia para la operación de la máquina se suministra con reductor de motor y cilindro de aire;

2) El sistema de rastreador de arco de soldadura utiliza tanto el tipo mecánico como el tipo neumático, eliminando problemas comunes con una unidad mecánica solitaria, que incluye un gran impacto, una alta tasa de falla, un seguimiento poco confiable, etc.:

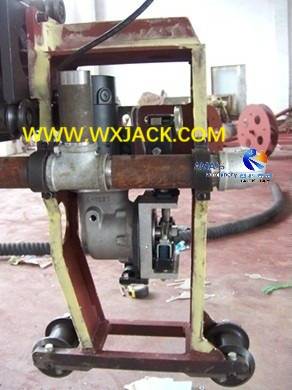

La unidad de rastreo de arco de soldadura por accionamiento de cilindro de gas, equipado con máquina modelo Wuxi Jack LHT: ( Fig.11 )

3)  Beneficio: al pre-establecer el cilindro de aire, la antorcha de soldadura se guía a lo largo de la costura de soldadura todo el tiempo durante toda la operación de soldadura de sierra, asegurándose de funcionar estable y buena calidad de soldadura.
