Máquina de alisado del haz HyJ-800

Importancia: de todos los tipos de máquina de enderezado de brida de haz H , HyJ800 Model Motor Drive tiene el historial más largo en la aplicación y uno de los mayores volumen de venta.

1. Características de la aplicación de la máquina de alisado del haz H de alta velocidad HYJ-800 :

1) Enderezado de la fuente de alimentación en la máquina modelo HYJ-800 :

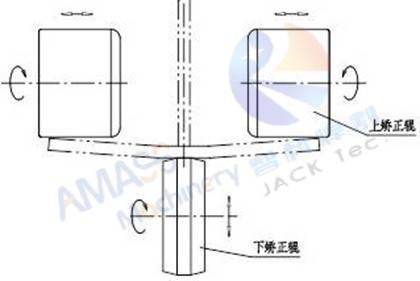

Boceto de diseño: ( Fig.1 )

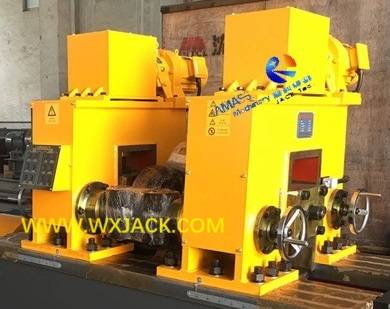

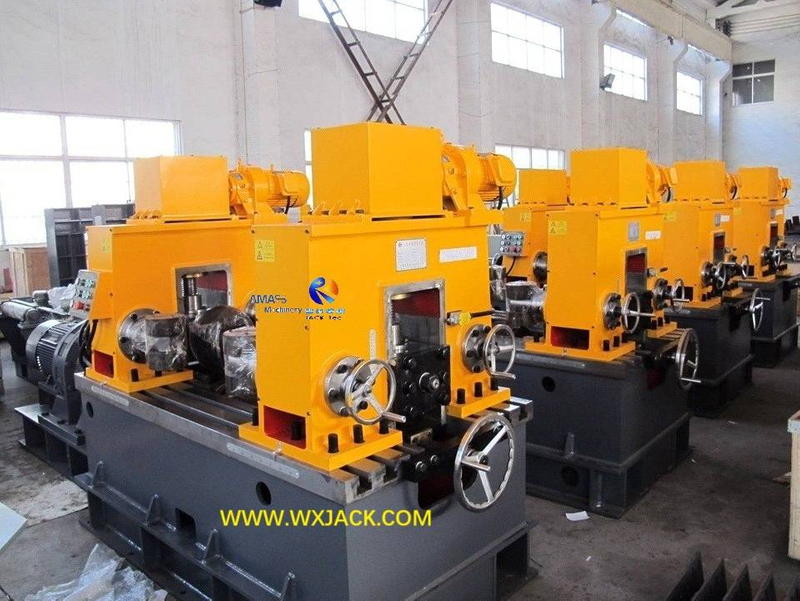

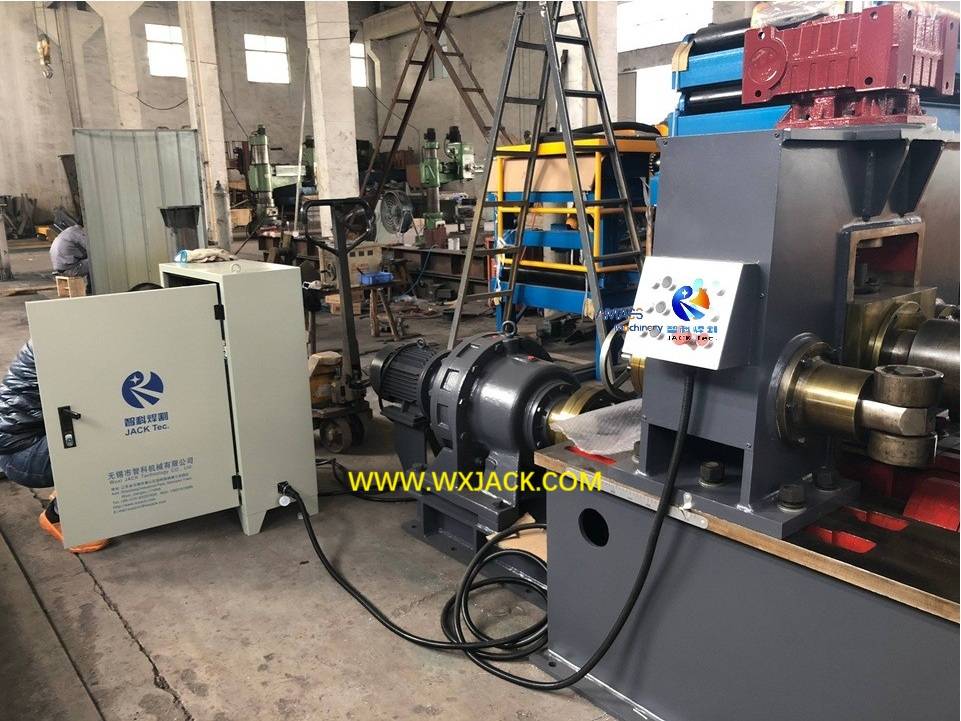

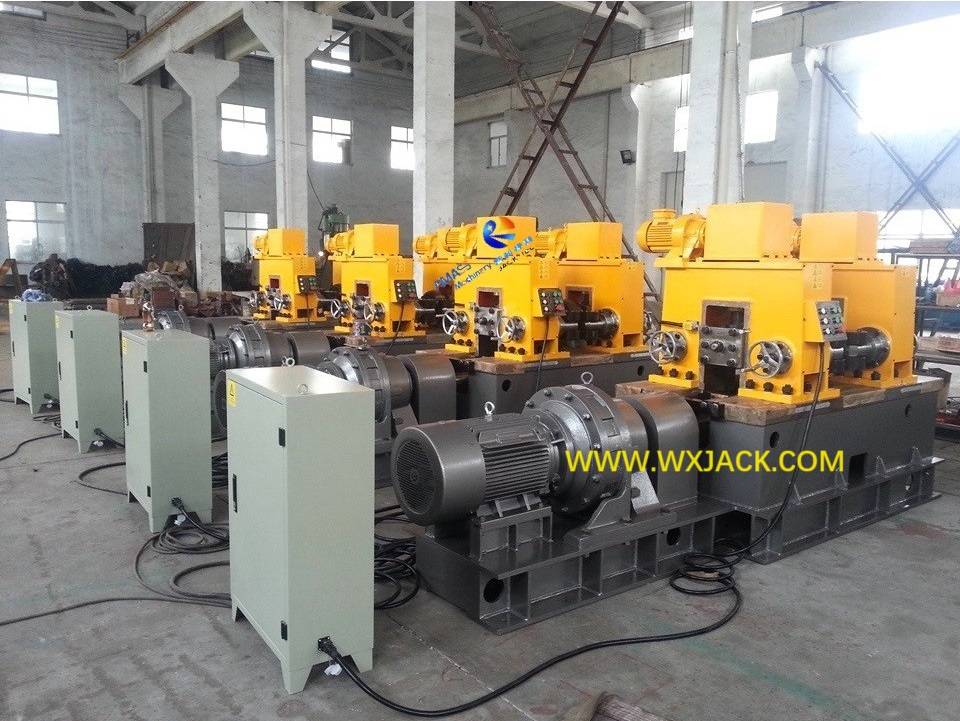

Foto real en H Blaz de haz Acción de alisado Motores de conducción de Wuxi Jack Hyj800 Manaina del modelo: ( Fig.2 )

Enderezado Fuente de la unidad: los modelos HYJ-800 y HYJ-40 adoptan con el motor A.C. como fuente de su fuerza impulsora enderezada. Esta es la diferencia más distinguida con la unidad hidráulica de la serie YTJ y, por lo tanto, se obtiene el nombre de su producto de ' Motor Drive ';

2) Capacidad de alisado:  el HYJ-800 es un producto afín de HYJ-40. En términos de capacidad de enderezado, el modelo HYJ-800 tiene el mismo máximo. Espesor de alisado como Modelo HYJ-40: espesor de brida de hasta 40 mm:

Sección transversal del haz H para alinate de la brida: ( Fig.3 )

3) Diferencia entre la máquina enderezada del haz HyJ-800 y HyJ-40 Modelo H:

La diferencia entre los modelos HYJ-800 y HYJ-40 se encuentra en su mayor velocidad de enderezado de 17 m/min. , en comparación con 9m/min. en modelo HYJ-40;

4) Entonces, ¿por qué desarrollar la máquina de alisado de haz HyJ-40 I sobre la base de HYJ-800?

A)  Como discutimos antes , HYJ-40 es más aplicable para ser utilizado en la línea de producción automática de haz H que HYJ-800, en vista de un tempo de trabajo compatible con el otro equipo de producción de haz H, incluida la máquina de ensamblaje de haz H (alrededor de 1200 mm ~ 3000 mm/min.) y la máquina de soldadura de arco de haz H (alrededor de 400 mm ~ 1000 mm/min.);;;;;

b)  Esta es la razón por la cual los últimos años ven el modelo HYJ-40 reemplaza gradualmente el modelo HYJ-800 en la línea automática de producción de haz H;

b) Por otro lado, como la historia más larga y el volumen de ventas más grande de la máquina de enderezos de haz H, HyJ-800 todavía toma una posición prominente en la aplicación de su familia de productos, beneficiándose de su velocidad de alisado más rápida.

2. Características técnicas de la aplicación de la máquina de alisado de haz HyJ-800 de alta velocidad I:

1) Datos empíricos:  Uno de los asuntos que necesitan atención es que existe una regla general sobre la relación entre el grosor de la brida y el ancho de la brida que se puede enderezar como se muestra a continuación:

(Para Q235, resistencia a la tracción 370 ~ 510MPA)

Tabla sobre la relación del espesor de la brida del haz H con respecto al ancho para enderezar efectivo:

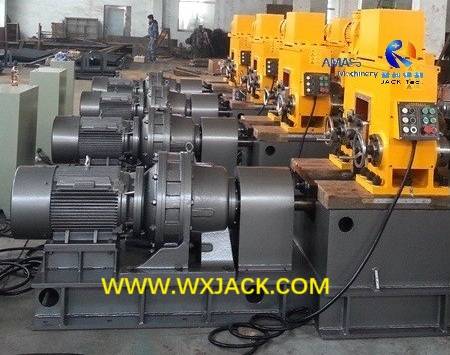

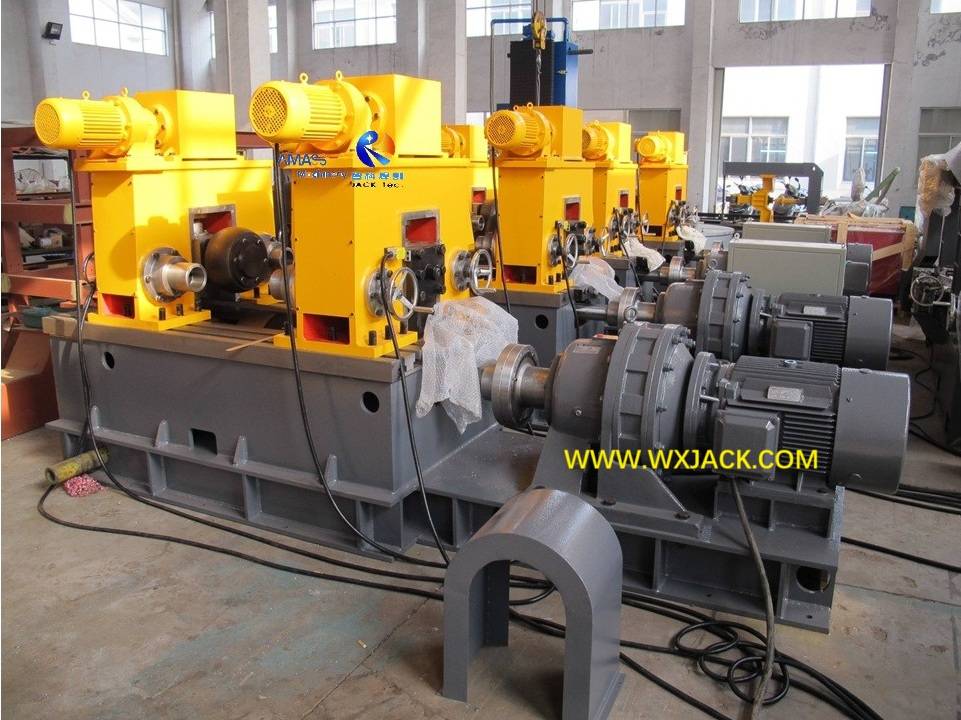

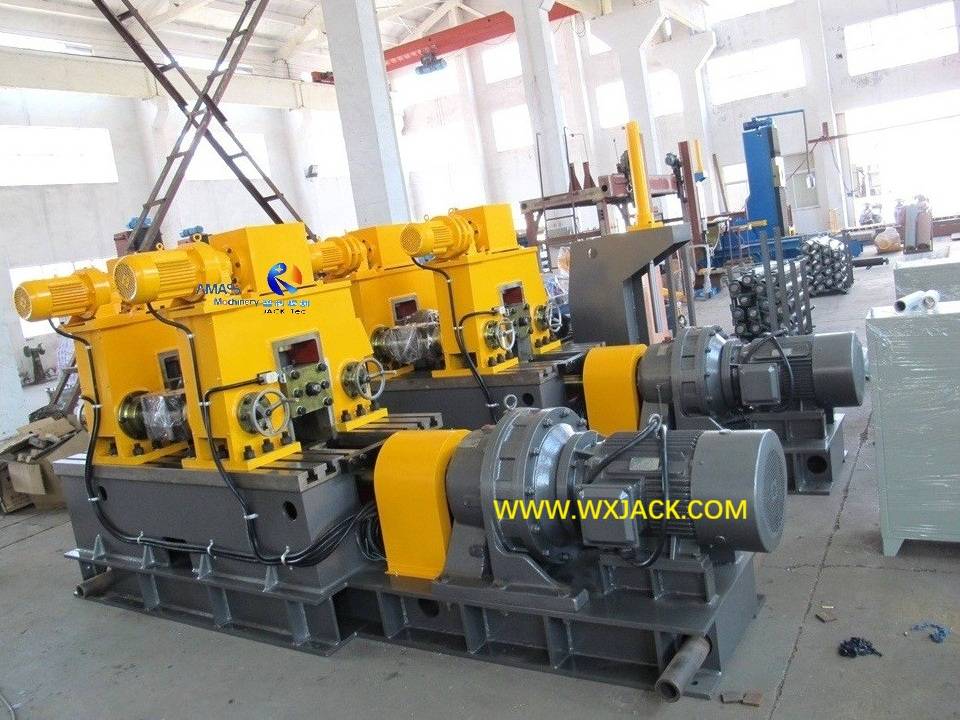

2) Unidad de transmisión de Wuxi Jack Hyj-800 Manaina del modelo: ( Fig.4 )

El sistema de transmisión principal se adopta con un motor de 22kW y se conduce con reductor de velocidad de engranaje cicloidal, que aparece en alta eficiencia de transmisión y velocidad de enderezado rápido;

3) Elementos de trabajo:  todos los rodillos enderezados están hechos de acero de calidad y han pasado por un tratamiento térmico avanzado, asegurando la estabilidad a largo plazo y el uso sin defectos como grietas, etc.

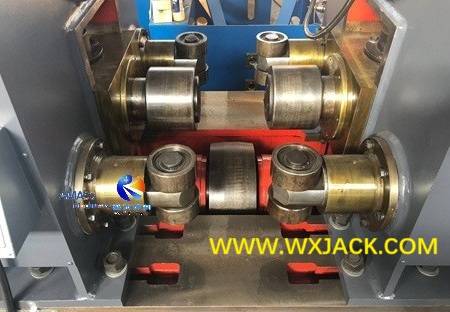

Unidad de trabajo central de Wuxi Jack Hyj800 (e HYJ40 ) Máquina de modelo para enderezado del haz H: ( Fig.5 )

b)  Además, todas las piezas y componentes de la serie HyJ Series I  H de alisado del haz están reforzados. Esto hace que la máquina sea resistente;

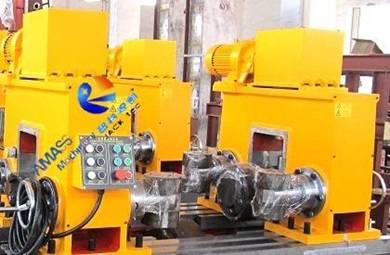

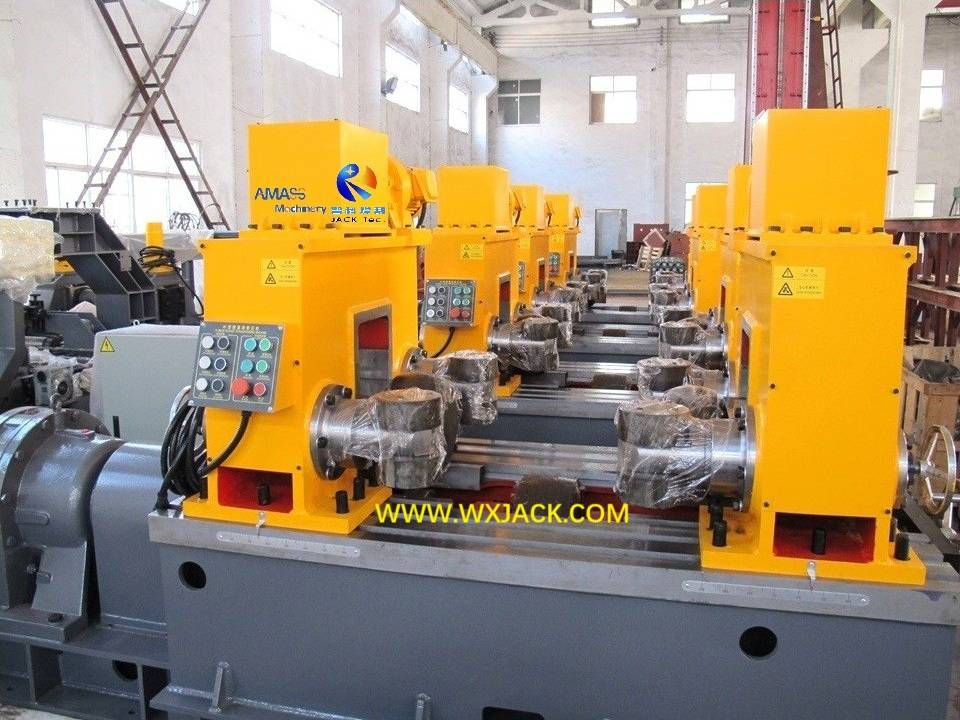

4) Fácil operación en Wuxi Jack H Machina de alisado del haz: ( Fig.6 )

Además del panel de operación en la placa de control, la máquina modelo Wuxi Jack Hyj-800 está equipada con un colgante de operación cerca del área de alisado;

5) Principio de enderezado:  la serie HyJ y la máquina de la serie YTJ comparten el mismo principio de alisado. Verifique la sección del producto de ' Posición vertical YTJ40 Manaina del modelo hidráulico '.

3. Parámetros técnicos de la máquina de alisado de brida de haz HYJ-800 H:
