A. Uso del equipo de YF1220 Hidráulico automático 180 ° Rackping Rack:
1. Función: El estante de volcado hidráulico móvil aquí es para girar y transportar pieza de trabajo de varias etapas, desde placa de deflectación interna, hasta haz, haz de caja, en todas las estaciones de trabajo de la línea de producción de haz de caja :

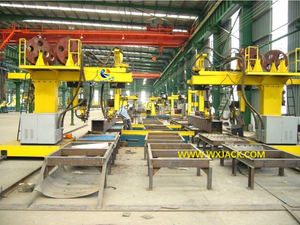

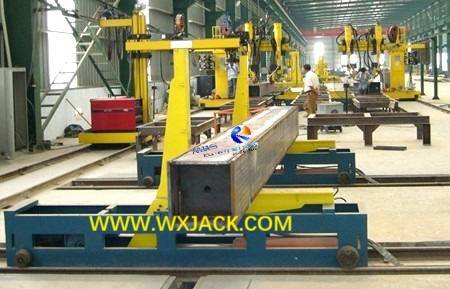

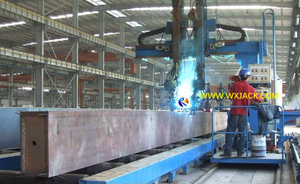

En la estructura de la columna LHC12 , la máquina de soldadura de sierra de la viga de la columna, girando y colocando el haz de la caja terminada para la entrega: ( Fig.1 )
2. Juego de roles cruciales: como se puede ver en la tecnología de proceso detallada especificada en el grupo de productos de esta línea de producción de haz de caja, el estante de volcado hidráulico de 180 ° desempeña un papel fundamental, para asegurarse de que el flujo de proceso fluido de la producción de haz de caja. Aparece siete veces en un flujo de tiempo de una entrega de haz de caja;
3. Equipo de uso universal del estante de volcado hidráulico y ventaja:
1) Tal tipo de estante de volteo hidráulico no se limita a la producción de haz de caja . También es una unidad indispensable en la línea de producción automática de haz de soldadura H:

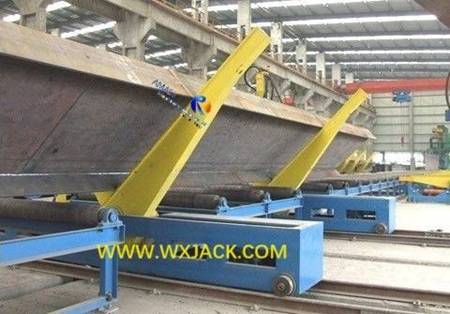

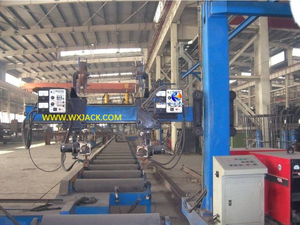

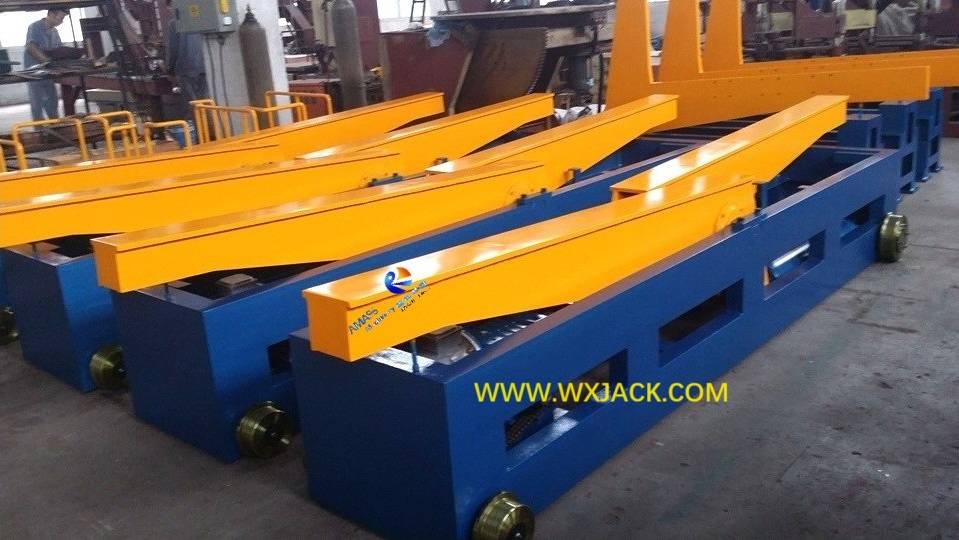

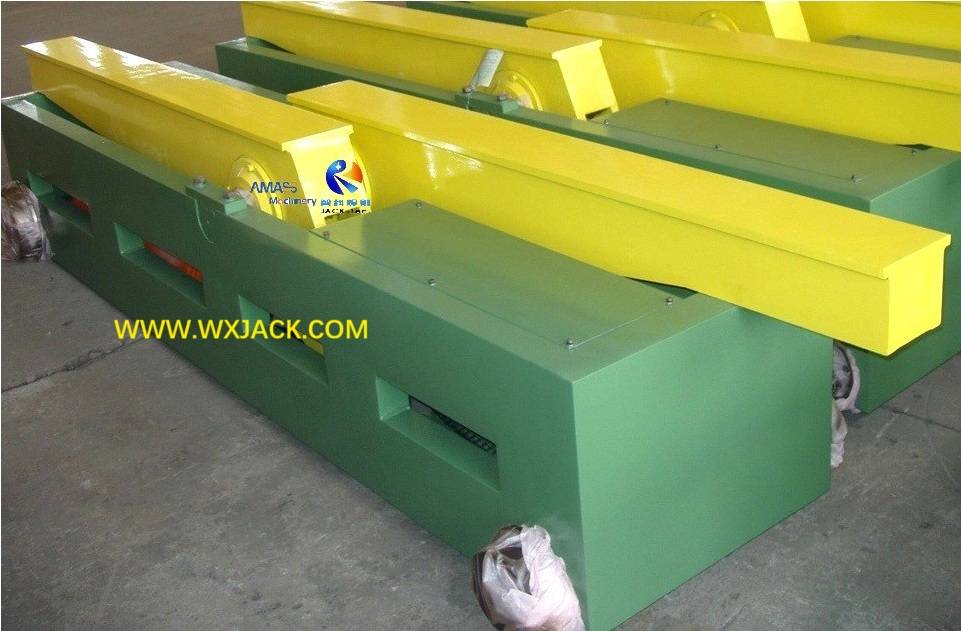

Que se usa en la estación de soldadura de sierra de la línea de producción del haz H: ( Fig.2 )
2) En otras palabras, el estante de volteo hidráulico es un tipo de equipo de propósito general, que se usa ampliamente en casi todas las líneas de producción de estructuras de acero de servicio pesado, para volcarse y transmitir piezas de trabajo de gran tamaño y pesado entre las estaciones de trabajo, aliviando a los operadores de un trabajo tan peligroso y tedioso, asegurándose de un sitio de ruta seguro y automático.
B. Vista técnica y forma de operación de YF1220 RATCHO AUTOMÁTICO DE VERGUNA HIDRÁULICA:
1. Video de trabajo: consulte el video adjunto para ver el estado operativo del estante de volcado hidráulico Wuxi Jack en el sitio del cliente;
2. Formulario de accionamiento giratorio: para asegurarse de que su capacidad de carga y giro suficiente, este estante de volteo es un disco hidráulico. El rango de inclinación correspondiente es 0 ° ~ 180 ° . Se puede cumplir cualquier ángulo angular objetivo de la pieza de trabajo dentro de este rango;
3. Formulario de unidad móvil: mientras tanto, la pieza de trabajo (haz de caja/ haz de h) debe enviarse a la siguiente estación para la tecnología de proceso posterior. Por lo tanto, esta unidad de trabajo debe ser capaz de moverse a lo largo de los rieles, lo cual es conducido con reductores de motor:

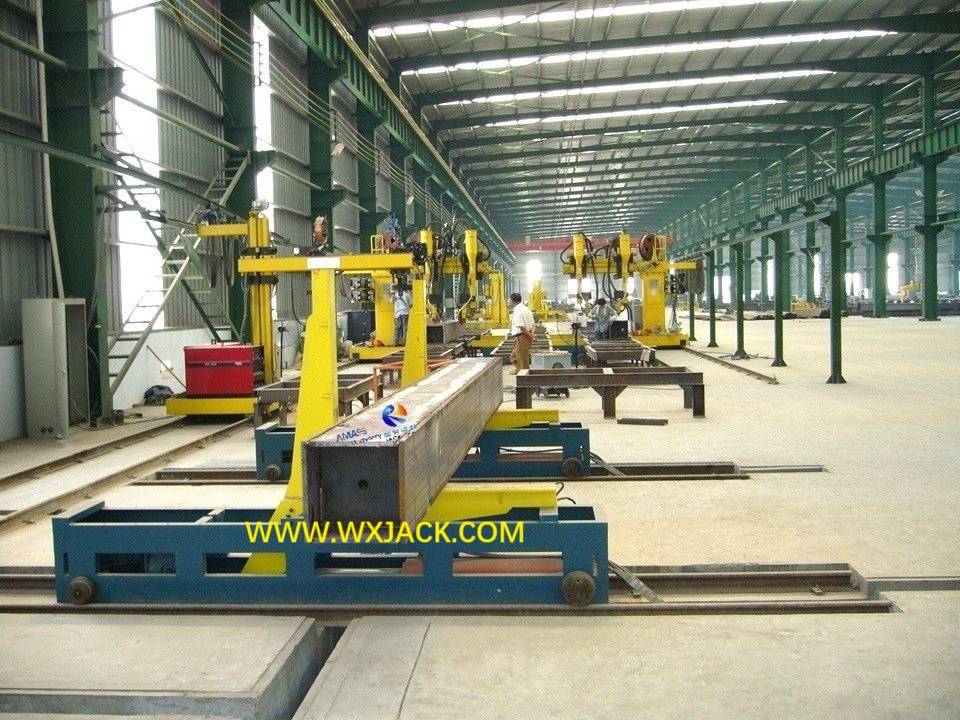

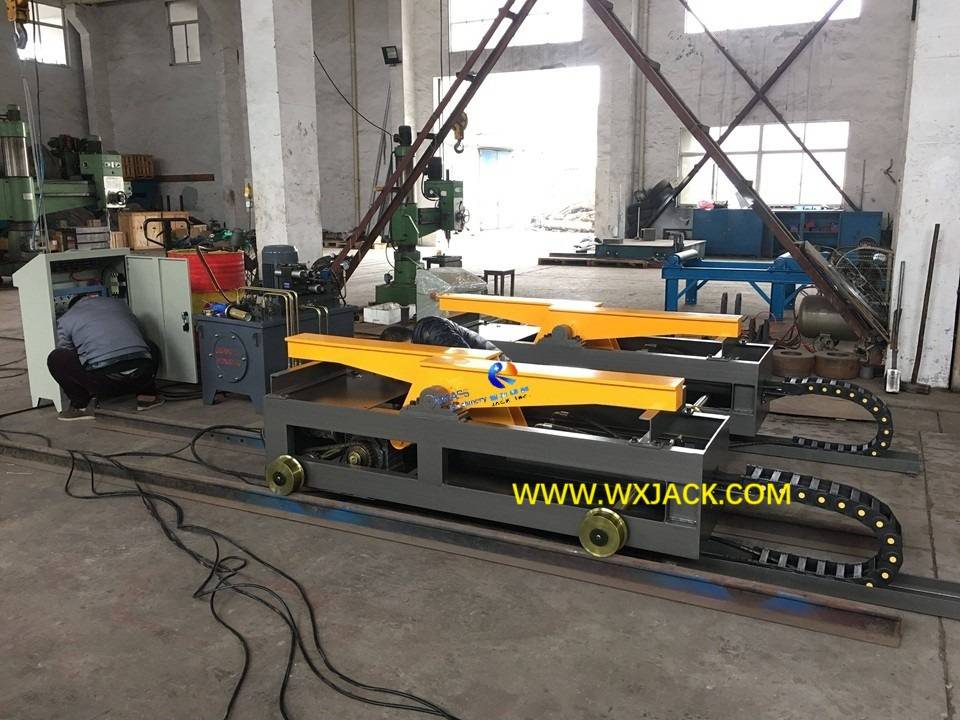

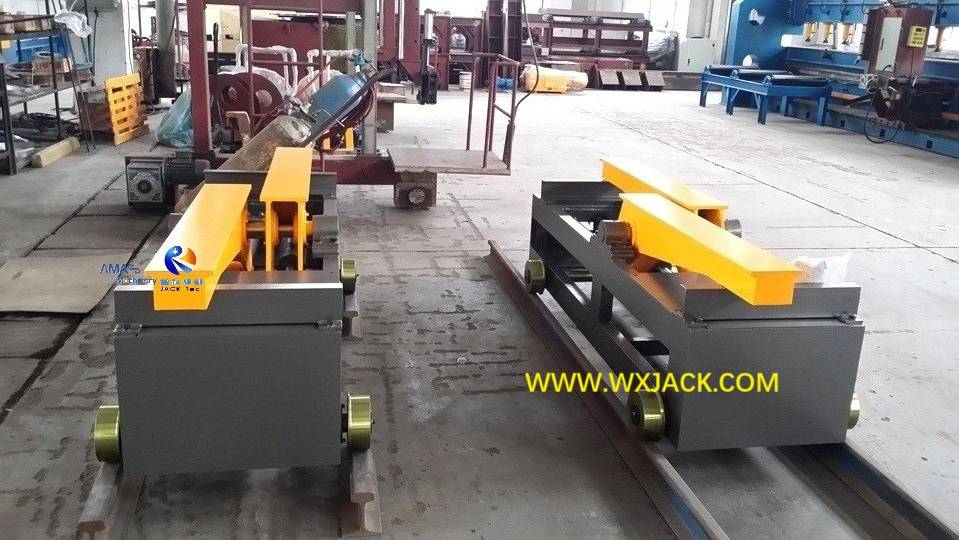

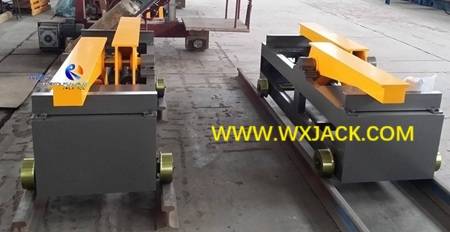

2 conjuntos de estante de volcado hidráulico móvil de Wuxi Jack en rieles: ( Fig.3 )
4. Composición de la rejilla hidráulica para uso práctico:
1) Cantidad: para transportar un haz de caja de varios metros de longitud, en un grupo del estante de volcado hidráulico, hay 2 conjuntos para formarse en una unidad de trabajo;
2) Tarea: en esta línea específica de producción de haz de caja, este mecanismo de trabajo es para voltear la pieza de trabajo soldada de un lado para soldadura lateral opuesta, o para la próxima estación para seguir los trabajos;

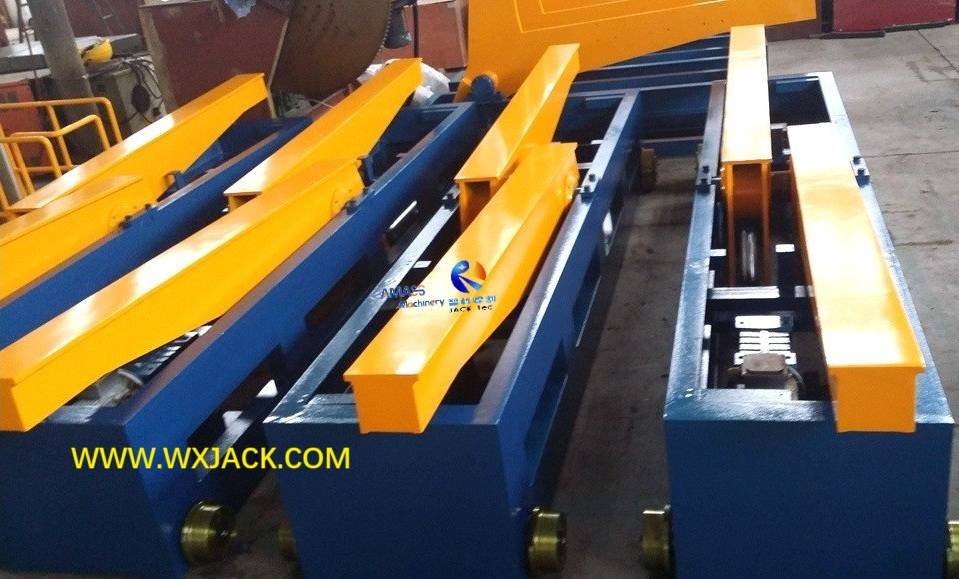

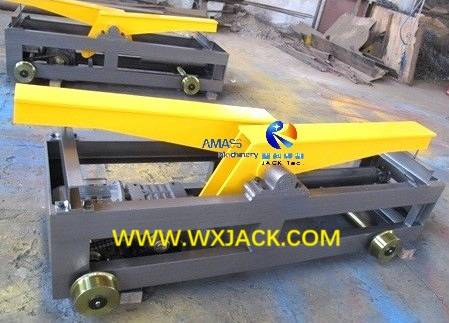

3) En cada conjunto de la rejilla hidráulica, hay 2 piezas de L de brazo duro de forma L, que sirven como manipuladores del manejo de la pieza de trabajo: ( Fig.4 )
5. Motaje de trabajo: durante el trabajo, impulsado con dos conjuntos de cilindros de aceite, las dos piezas de brazo d duro giran en fase, girando la pieza de trabajo ensamblada y soldada (haz de caja) en el centro del transportador o mesa de trabajo, para el siguiente paso de operación. Esta unidad está ajustada con el reductor de motor y las ruedas en movimiento, lo que lo convierte en una función adicional del movimiento.
C. Parámetros y especificaciones de YF1220 Modelo 180 ° RACK DE VERGUNA HIDRÁULICA:
Capacidad de carga | 20 toneladas |
Potencia del reductor de motor de viaje | 1.5 kW |
Velocidad de movimiento | 5m/ min. |
Diámetro del cilindro de accionamiento | φ150 mm |
Max. Presión hidráulica | 16 MPa |
Distancia central de riel | 700 mm (la distancia entre los grupos se determina sobre la base de la longitud del haz de la caja de trabajo o el requisito de tecnología) |
Rango de volcado | ± 180 ° |
D. Rango de suministro en el modelo YF1220 Modelo 180 ° Rack de volteo hidráulico:
El YF1220 consiste principalmente en:
1) unidades mecánicas de marco y base;
2) L brazos de forma de forma de forma;
3) voltear cilindros de aceite de transmisión;
4) Pedestal de rodamiento de volteo;
5) ruedas en movimiento;
6) estación de bomba hidráulica y sus tubos de aceite;
7) Sistema de control eléctrico y operación
