1. La clasificación en el posicionador de soldadura de tipo de elevación y cola pesada:
El equipo modelo grande en esta sección del producto es el 'Jumbo ' en el subgrupo de la cabeza y la cola, el posicionador de soldadura de tipo elevación : para la capacidad de carga de la tabla de giro de soldadura de 10 toneladas y más, la maquinaria debe clasificarse como una alta resistencia.
2. Los problemas técnicos críticos con el posicionador de soldadura de tipo pesado de cabeza y elevación de la cola:
1) Este grupo de modelos de servicio pesado comparte la estructura similar y el principio de control A S S Tipo de elevación de Light and Medium Duty;
2) Mientras tanto, con el aumento de la capacidad de carga de la tabla de giro de soldadura, varios puntos especiales técnicos son significativos para la operación de estos grandes equipos de posicionamiento de soldadura. Consulte los segmentos a continuación.
3. Estabilidad de funcionamiento en el posicionador de la cabeza y la soldadura de la cabeza de elevación y la cola:
1) bajo Máx. Carga de la tabla de giro de soldadura , la fluctuación en la velocidad giratoria de la pieza de trabajo alrededor del eje horizontal debe mantenerse dentro de ± 5%;

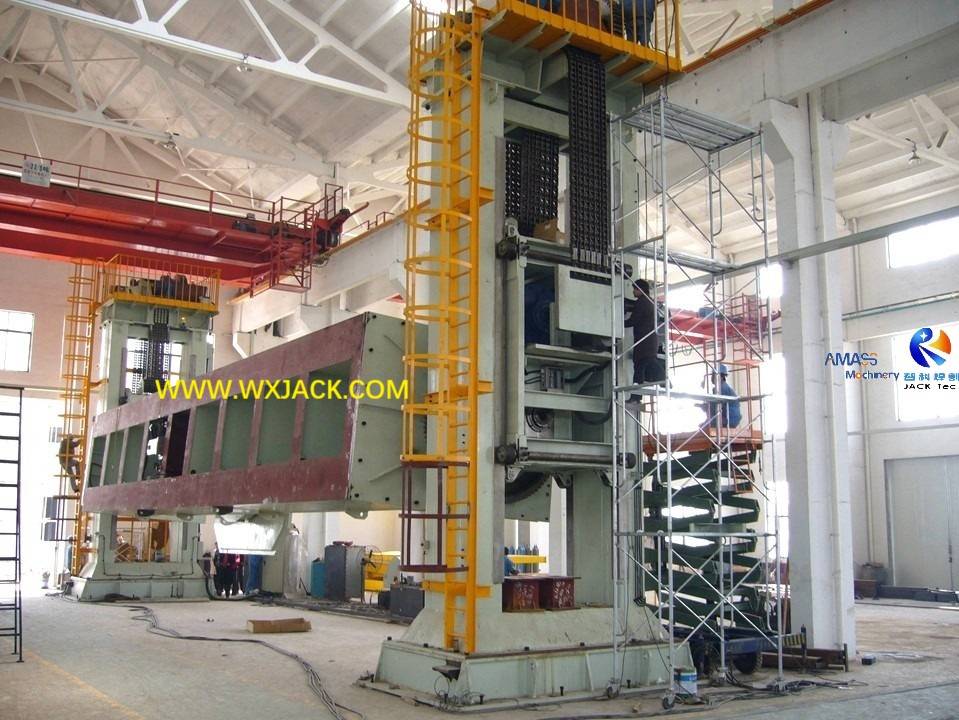

Wuxi Jack 30 toneladas de carga de carga pesada Tipo de elevación Cabezal y soldadura de cola que se erige e instala en el taller del cliente: ( Fig.1 )

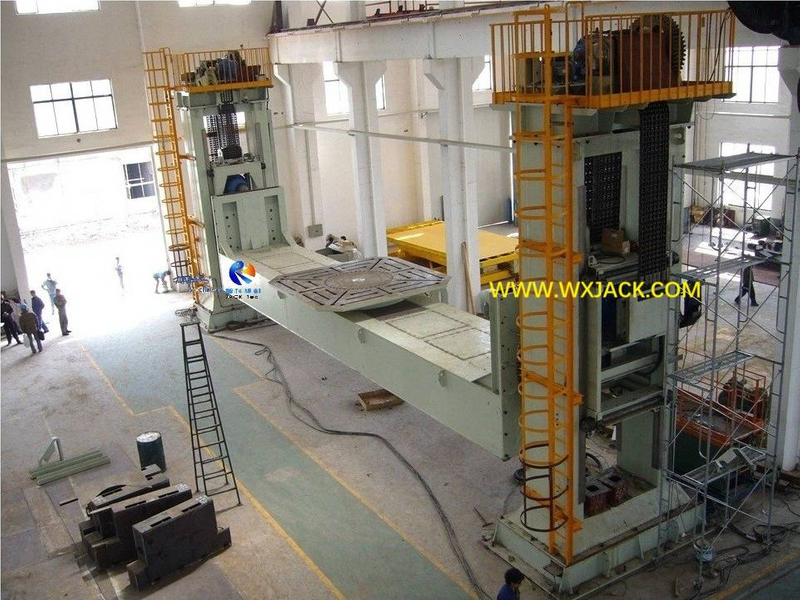

2) El eje de movimiento de control de tres piezas de trabajo en el posicionador de soldadura de tipo de elevación y cola de Jack Wuxi, que se muestra a continuación Foto: ( Fig.2 )
a) eje horizontal 0 ° ~ 360 ° gire de la pluma horizontal (marco amarillo);
b) mesa de giro de soldadura y rotación de pieza de trabajo grande 0 ° ~ 360 ° (marco de naranja);
c) toda la elevación de la celda de trabajo dentro de cierto accidente cerebrovascular (marco azul);
Para obtener la introducción de detalles, verifique la sección del producto de ' Tres grados de Libertad Cabeza y Posicionador de soldadura de cola '. Estos tres grados de libertad no exhiben fenómeno de agitación incluso bajo el máximo. Carga del equipo de soldadura.
4. Parámetros críticos en el diseño de la estructura de la cabeza grande y la cola El posicionador de soldadura de tipo elevación:
1) La estructura de este gran posicionador de soldadura, si está diseñado correctamente, debe ser así: para el conjunto completo del equipo de soldadura de tipo de elevación de servicio pesado, en el proceso la pieza de trabajo se ajusta en la mesa de giro de soldadura y el haz horizontal gira, el centro de gravedad de la revolución horizontal debe ser un enfoque o, en la mejor condición, coincide con el eje girante de horizontal beam de horizontal beam de horizontal.;
2) De esta manera, puede reducir el torque revuelto de la pluma y el equipo en gran medida. Este es un factor crítico para la gran operación del posicionador de soldadura.
5. Piece de trabajo de gran tamaño en una cabeza de elevación grande y posicionador de soldadura de la cola:
1) Evite el taller con el piso del taller: el posicionador de soldadura de servicio pesado grande generalmente implica un gran tamaño de pieza de trabajo. Entonces, para el diseño de su sitio, debe considerar si existe un riesgo potencial de interferencia entre la pieza de trabajo y la superficie del piso cuando la mesa de soldadura y la pieza de trabajo gira a su posición inferior;
2) Esta es la razón por la que no es raro que tenga una excavación de pozo justo debajo del haz horizontal y la pieza de trabajo en el taller de ejecución del cliente;

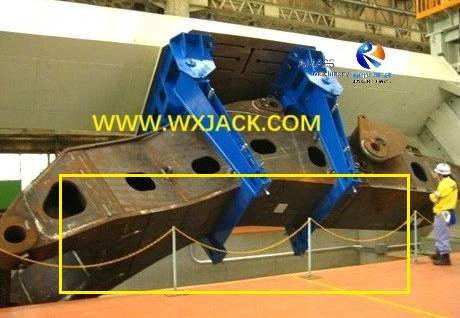

Gran pozo debajo para dejar espacio para revolver la pieza de trabajo en equipos de modelo grande en las instalaciones: ( Fig.3 )
3) Otro problema debe prestarse atención es por la soldadura circunferencial, que la velocidad de rotación de la tabla de giro de soldadura y la pieza de trabajo debe calcularse en función de su radio giratorio y la velocidad de soldadura requerida. Y verifique si esta velocidad de rotación está dentro del rango de límite del posicionador de soldadura de cabeza y cola pesada.
6. Consejos de operación sobre el proceso de trabajo del posicionador de la cabeza de tipo de elevación de servicio pesado y la soldadura de la cola:
Aparato de escalada suplementaria para un posicionador de soldadura grande:
1) El trabajo de soldadura realizado aquí generalmente está en la altura del alto nivel, o 'en el aire ';

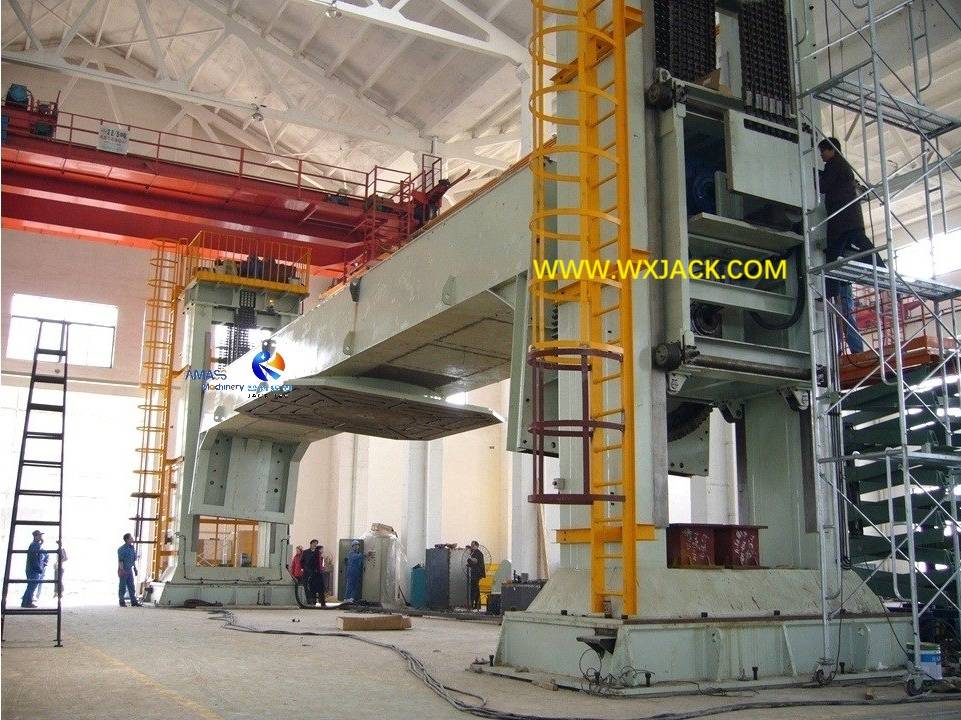

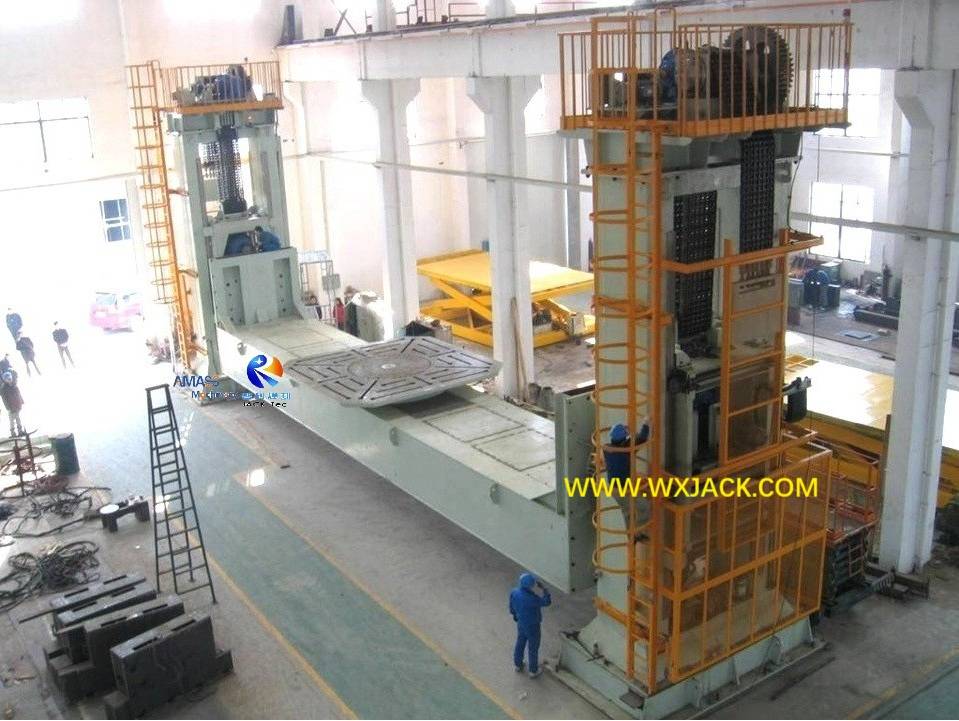

Escaleras de escalada en el posicionador de soldadura de tipo de elevación y cola de Wuxi Jack Tipo pesado: ( Fig.4 )
2) Las unidades suplementarias deben usarse para elevar la altura del operador. Por ejemplo, escalada de escalada de tamaño y estructura adecuados, o plataforma de elevación eléctrica, etc.
7. Especificaciones técnicas de la cabeza de elevación de servicio pesado y posicionador de soldadura de cola:
Cada producto de esta serie de productos está personalizado y a medida. Sus parámetros técnicos dependen del caso de aplicación específico.
